Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB1140 (Серийный номер 51400007). Руководство по использованию

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

 При проведении техобслуживания на машине очистите площадку вокруг и

строго следуйте следующим инструкциям, чтобы не упасть:

 Не проливайте масло или смазку.

 Не оставляйте инструменты вокруг.

 Смотрите под ноги, когда идете.

 Никогда не спрыгивайте с машины. Используйте ступеньки и перила,

забираясь и слезая с машины, и всегда пользуйтесь тремя точками опоры с

помощью рук и ног.

 Используйте защитное оборудование, согласно требованиям условий работы.

Ставьте тяжеловесные предметы в устойчивую позицию.

При установке (съеме) ковша, ставьте ее в устойчивую позицию во избежание

опрокидывания.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны при заправке.

 Не курите и не допускайте открытого огня во время заправки или рядом с

местом ее проведения.

 Никогда не снимайте крышку топливного бака и не проводите заправку с

работающим или горячим двигателем. Никогда не допускайте попадания

топлива на горячие части машины.

 При заполнении бака контролируйте насадок шланга.

 Не заполняйте бак до предела. Оставьте пространство для расширения.

 Незамедлительно удаляйте пролившееся топливо. В случае утери крышки

бака заменяйте ее только оригинальной крышкой от производителя.

Применение неподходящей крышки, не обеспечивающей должное удаление

воздуха, может привести к повышенному давлению бака.

 Никогда не используйте топливо в качестве очищающего средства.

 Используйте соответствующий класс топлива для данного сезона работы.

Обращение с шлангами.

Утечка топлива, масла или гидравлической жидкости может привести к

возгоранию.

 Не перекручивайте, не сгибайте и не допускайте ударов по шлангам.

 Никогда не используйте перекрученные, перегнутые шланги или шланги,

трубы и т.п. с изломами. Они могут лопнуть.

 Затягивайте ослабшие соединения.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны с горячими и находящимися под давлением компонентами.

Остановите двигатель и дайте машине охладиться перед проведением проверки и

техобслуживания.

 Двигатель, глушитель, радиатор, гидравлические линии, скользящие и

многие другие части машины остаются горячими сразу после остановки

двигателя. Прикосновение к ним приведет к ожогу.

 Охлаждающая жидкость двигателя, масло и гидравлическая жидкость также

горячи и находятся под высоким давлением.

 Будьте осторожны при ослаблении крышек и переключателей. Работа на

машине в таких условиях может привести к ожогам или травмам из-за

выплесков горячего масла.

Будьте осторожны с горячими охладительными системами.

Не убирайте крышку радиатора и не осушайте переключатели, когда

охлаждающая жидкость горяча. Остановите двигатель, дайте остынуть двигателю

и радиатору и ослабляйте крышку радиатора или осушайте переключатели

медленно.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны с жидкостями под давлением.

Давление в гидравлическом цикле может оставаться высоким долгое время после

остановки двигателя.

 Спустите все давление перед работой с гидравлической системой.

 Гидравлическая жидкость под давлением, проникшая на кожу или глаза,

может привести к травме, слепоте или смерти. Жидкость, вылетающая из

маленького отверстия, может быть почти невидимой. Применяйте

безопасные очки и тяжелые перчатки, и используйте для выявления утечек

кусок картона или дерева.

Жидкость, попавшая под кожу, должна быть удалена в течение нескольких

часов медиком, знающим этот тип травм.

Спустите все давление перед работой с гидравлической системой.

Масло может выплескиваться, если открывать крышки или фильтры или

отсоединять шланги до того, как давление в гидравлической системе будет

спущено.

 Постепенно нажимайте на кнопку вентилятора, чтобы ослабить давление в

баке.

 Остановите двигатель и переключите переключатель стартера в позицию

«ON»; подвигайте все рычаги управления и педали несколько раз во всех

направлениях, чтобы спустить давление из цикла рабочего оборудования.

(в случаях наличия аккумулятора: для ЕС/Канады)

 При удалении переключателей или болтов и при отсоединении шлангов

стойте в стороне и ослабляйте медленно, чтобы постепенно спустить

внутреннее давление перед снятием.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Обращение с аккумулятором.

В аккумуляторе под большим давлением находится азот, и неправильное

обращение может привести к взрыву и тяжелой травме. Необходимо строго

соблюдать следующие правила:

 Не разбирать.

 Не подносить к огню, не бросать в огонь.

 Не протыкать, не сваривать, не плавить.

 Не ударять и не катить.

 При выбрасывании необходимо выпустить газ. Для этого свяжитесь с

офисом продаж или обслуживания Takeuchi.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Будьте осторожны со смазкой под давлением.

Регулятор гусениц содержит смазку под высоким давлением. Если натяжение

регулировать не так, как предписано ниже, клапан слива смазки может отлететь и

вызвать травму.

 Не ослабляйте клапан слива смазки более, чем на 1-1,5 поворота.

 Не ослабляйте ниппель смазки.

 Медленно ослабляйте клапан слива смазки.

 Не допускайте нахождения ваших лица, рук, ног или корпуса перед

клапаном слива смазки.

 Если смазка не вытекает при ослабленном клапане, это свидетельствует о

неисправности. Свяжитесь с ближайшим филиалом обслуживания. НИ В

КОЕМ СЛУЧАЕ НЕ РАЗБИРАЙТЕ устройство, это очень опасно.

Отсоедините батарею.

Отсоедините батарею перед работой с электросистемой или любыми сварочными

работами. Сначала отсоедините отрицательный

(-) кабель батареи. При

повторном соединении батареи подсоединяйте отрицательный (-) кабель батареи

последним.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Избегайте рисков, связанных с батареей.



Батареи содержат серную кислоту, которая может повредить глаза или кожу

при попадании на них.

 Если кислота попала в глаза, немедленно промойте чистой водой и

получите срочную медицинскую помощь.

 Если вы случайно проглотили кислоту, выпейте большое количество

воды или молока и позвоните врачу.

 Если кислота попала на кожу или одежду, немедленно смойте ее

чистой водой.



Используйте безопасные очки и перчатки при работе с батареями.



Батареи производят огнеопасные и взрывоопасные газы. Держите

подальше электрические дуги, искры, пламя и горящие сигареты.



Используйте лампу-вспышку для проверки уровня электролита батареи.



Остановите двигатель и отключите электрооборудование при проверке и

обращением с батареей.



Не провоцируйте короткое замыкание металлическими предметами.



При отсоединении кабелей батареи всегда отсоединяйте сначала

отрицательный

(-) кабель батареи. При затягивании кабелей батареи

всегда подсоединяйте отрицательный (-) кабель батареи последним.



Ослабление клемм батареи может вызвать искры. Плотно затягивайте

клеммы.



Убедитесь в том, что крышки клапанов плотно затянуты.



Не заряжайте батарею и не запускайте двигатель от аккумулятора другой

машины, если батарея заморожена. Нагрейте ее до

15 градусов, в

противном случае она может взорваться.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

 Не используйте батарею, если уровень жидкости ниже нижнего уровня. В

противном случае это ускорит приход в негодность внутренних частей

батареи и укоротит срок ее службы; это также может привести к

разрушению (взрыву) батареи.

 Не заполняйте батарею выше верхнего уровня. Это может привести к

утечке жидкости, попаданию на и повреждению кожи, или к коррозии

деталей батареи.

Устранять поломки на сварочных швах и другие повреждения должен сотрудник

сервисной службы Takeuchi.

Попросите сотрудника сервисной службы Takeuchi устранить любые поломки,

обнаруженные на сварочных швах. Если это невозможно, сварка должна быть

произведена квалифицированным лицом на соответственно оборудованной

площадке.

Вибрации, которым подвергается оператор.

Согласно результатам тестов, проведенных для определения уровня вибрации,

которой подвергается оператор на машине, верхние конечности подвергаются

вибрации с предельным уровнем 2,5 м/кв. сек; при этом сам оператор на сидении

подвергается вибрации с предельным уровнем в 0,5 м/кв. сек.

Проверки после техобслуживания.

 Постепенно увеличивайте скорость работы двигателя, от минимальной до

максимальной, при этом убедитесь, что ни масло, ни вода не протекают из

обслуживаемых частей.

 Двигайте рычаги управления и удостоверяйтесь в том, что машина

работает исправно.

БЕЗОПАСНОСТЬ

Меры предосторожности при проведении техобслуживания

Выброс мусора.

 Выливайте отработанные жидкости из машины в контейнеры. Выброс

жидкостей несоответствующим образом наносит вред окружающей среде.

 Следуйте предписанным правилам при выбросе масла, топлива,

охлаждающей жидкости двигателя, охладителя, растворителей, фильтров,

батарей и других опасных предметов.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

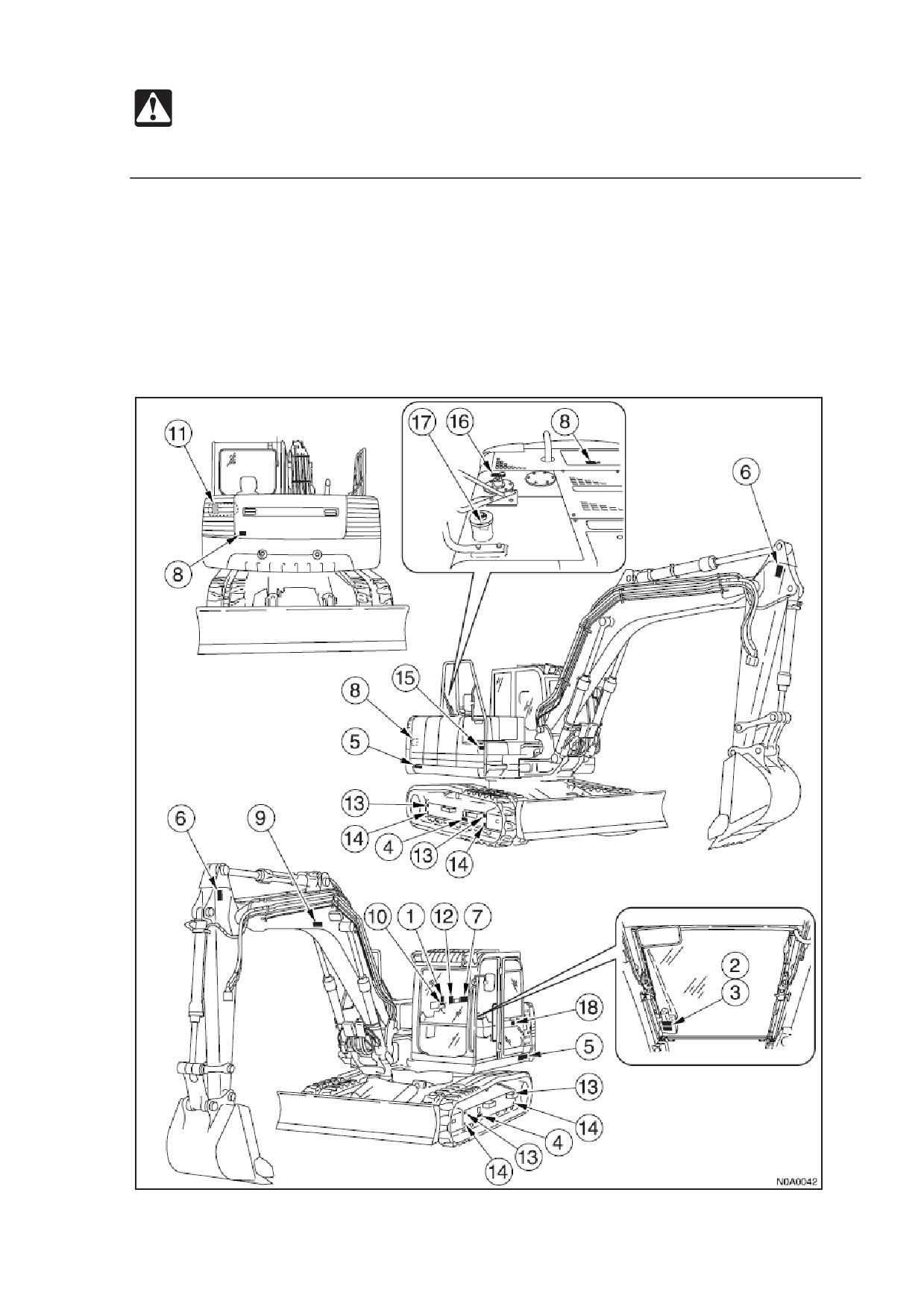

Нижеописанные знаки (наклейки) наклеены на указанные места на вашей машине.

Они имеют целью вашу личную безопасность и безопасность тех, кто с вами

работает. Пожалуйста, возьмите это руководство, обойдите машину и усвойте

содержание и место этих знаков безопасности. Доведите до сведения операторов

вашей машины эти знаки и инструкции по применению в этом руководстве.

 Держите знаки в отчетливом виде. Если это стало невозможным, получите

замену в вашем сервисном филиале.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

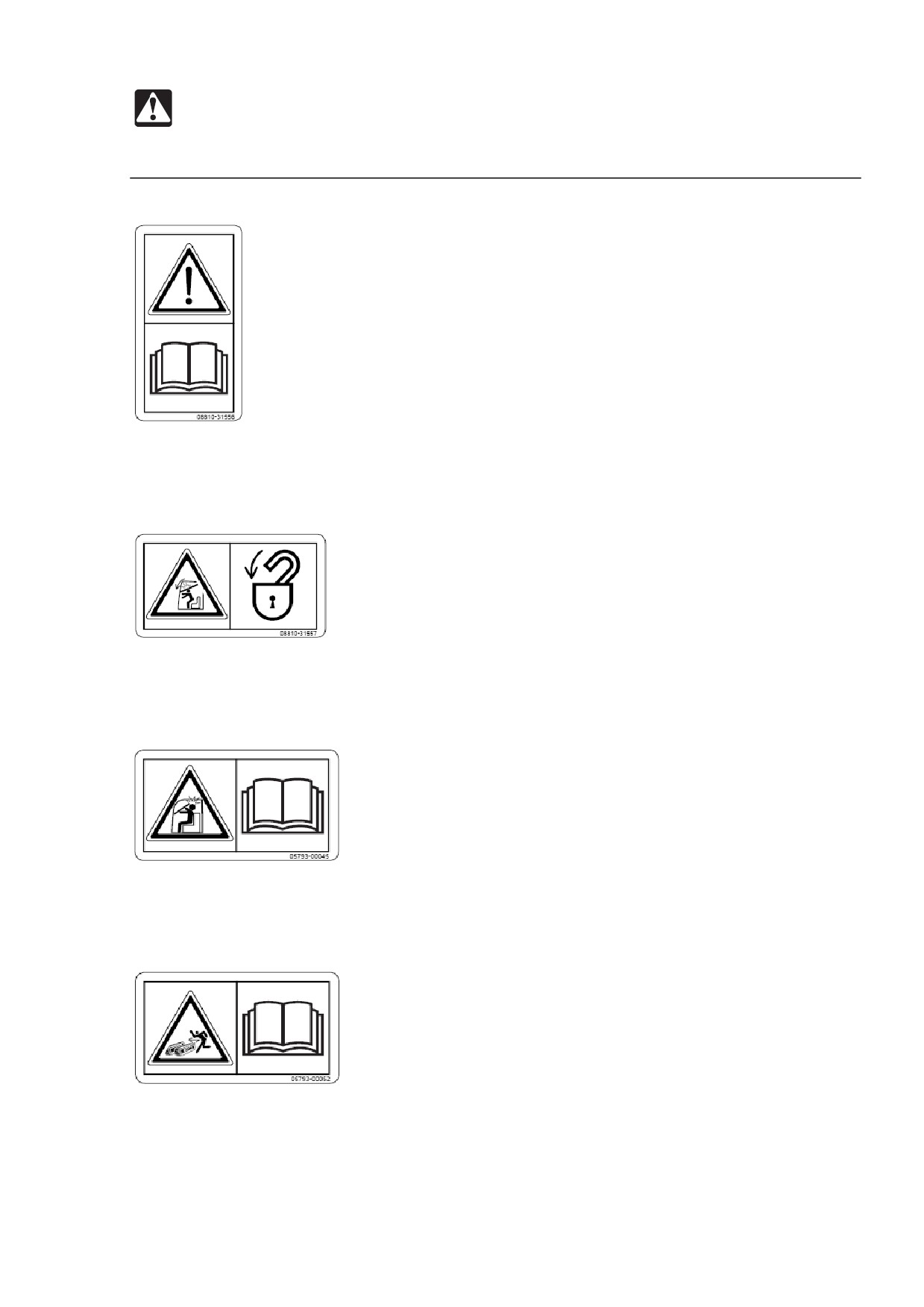

1. No. 08810-31556

Предупреждение.

Прочитайте и усвойте это руководство перед проведением любых работ, проверок

или техобслуживания на этой машине.

2. No. 08810-31557

Опасность от падающего окна.

После подъема окна обязательно зафиксируйте его с помощью блокирующих

штифтов.

3. No. 05793-00045

Опасность при подъеме или опускании окна.

При подъеме или опускании окно проходит близко к вашей голове. Будьте

осторожны, так как окно может ударить по ней.

4. No. 05793-00052

Опасность от затычки, летящей от регулятора гусениц.

Для того, чтобы безопасно и правильно провести операцию, прочитайте

руководство перед регулировкой.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

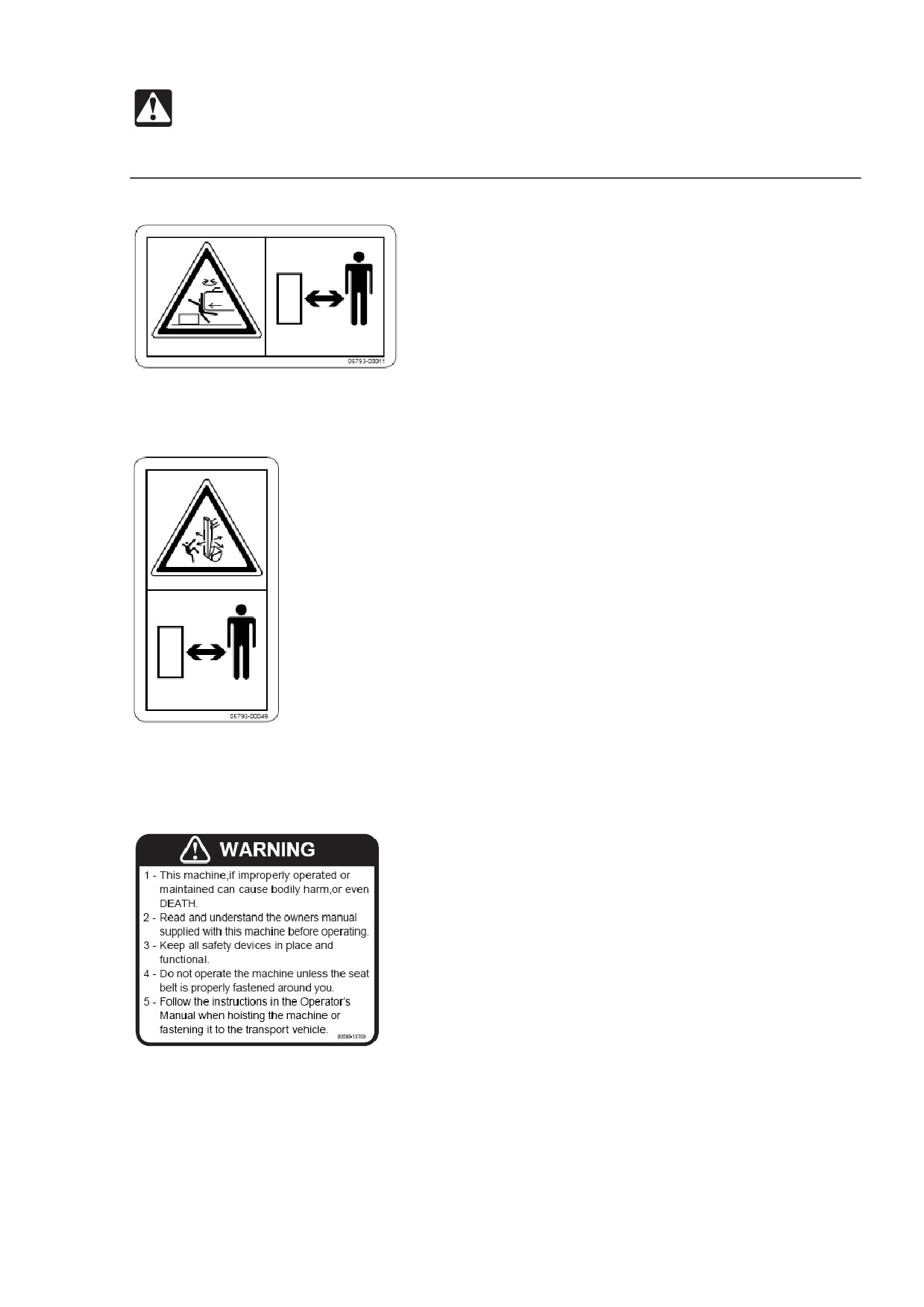

5. No. 05793-00011

Безопасное расстояние.

Не приближайтесь и не находитесь в зоне работы машины.

6. No. 05793-00049

Безопасное расстояние.

Опасность удара рабочими устройствами машины.

Находитесь на расстоянии от машины во время ее работы.

7. No.03593-13700

ПРЕДУПРЕЖДЕНИЕ

1. Эта машина может привести к травмам или даже СМЕРТИ в случае

неправильного обращения.

2. Перед работой прочитайте и поймите руководство оператора, поставляемое

с этой машиной.

3. Держите все устройства безопасности на месте и в рабочем состоянии.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

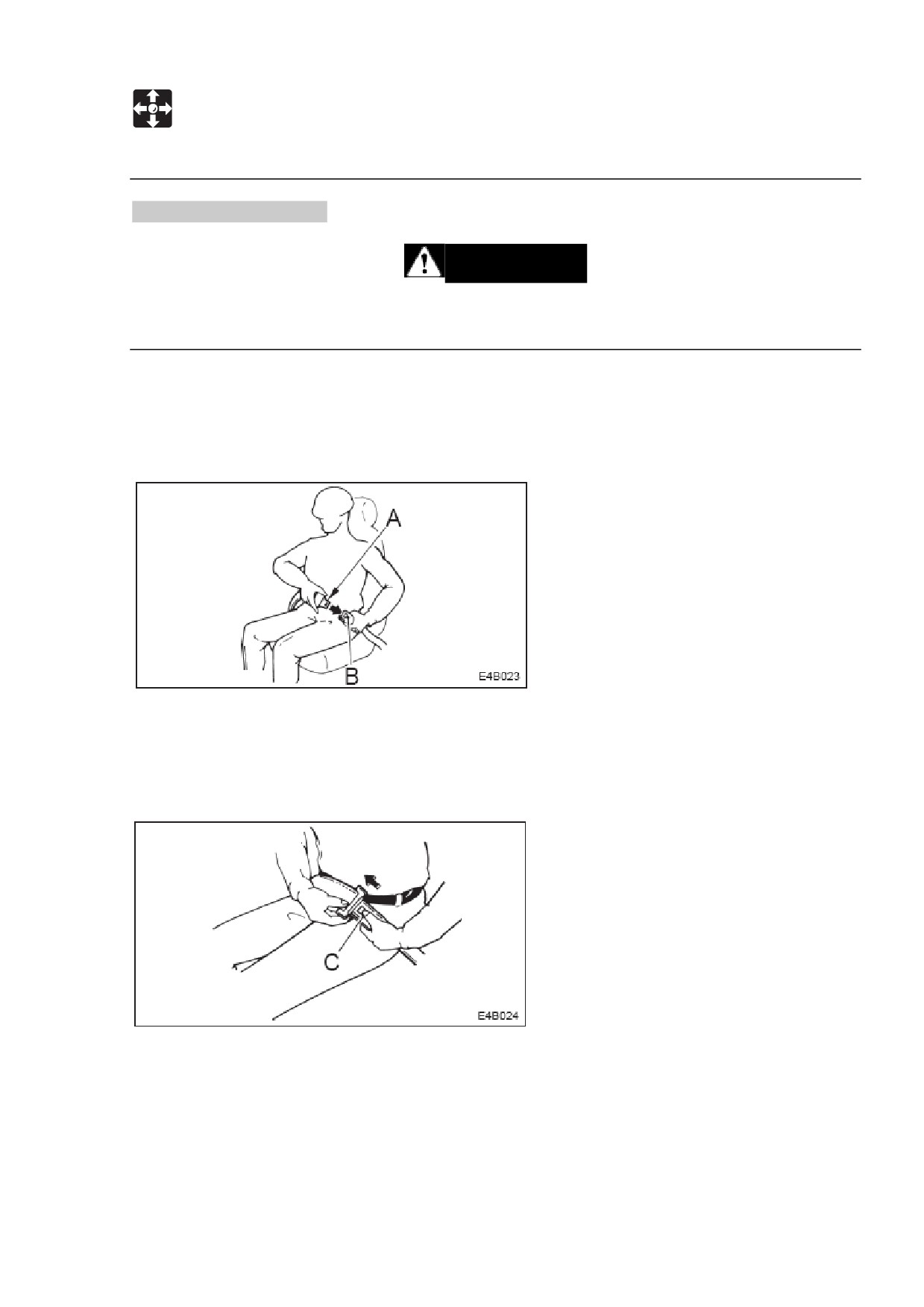

4. Не работайте на машине, не пристегнув должным образом ремень

безопасности.

5. Следуйте инструкциям в руководстве оператора при подъеме машины и

закреплении ее на транспортном средстве.

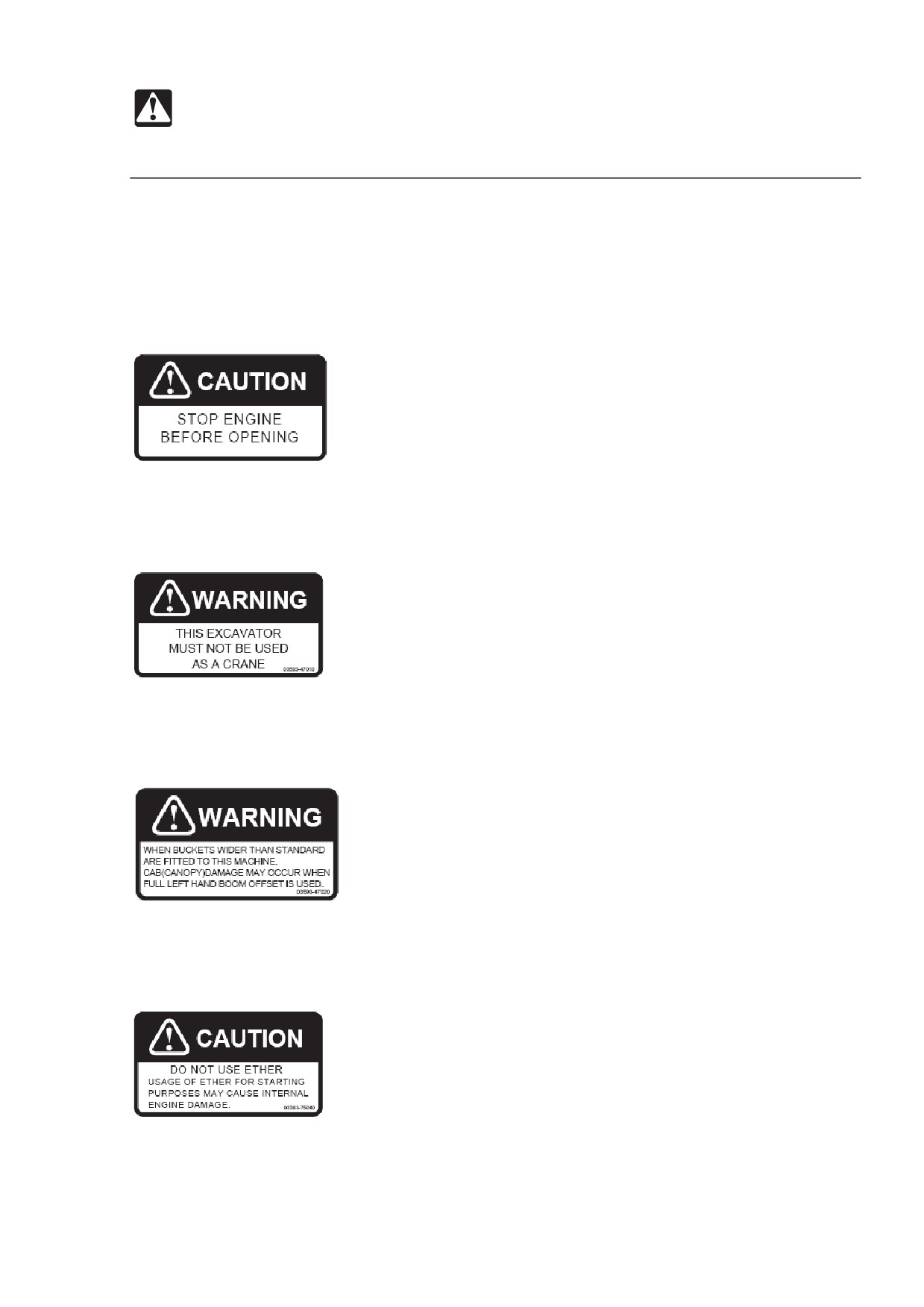

8. No. 03593-07400

ВНИМАНИЕ!

ОСТАНОВИТЕ ДВИГАТЕЛЬ ПЕРЕД ОТКРЫТИЕМ

9. No.03593-47010

ПРЕДУПРЕЖДЕНИЕ

ЭТОТ ЭКСКАВАТОР НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ, КАК КРАН.

Кроме Великобритании.

10. No.03593-47020

ПРЕДУПРЕЖДЕНИЕ

В случае, если на эту машину закрепляются ковши шире стандарта, при

использовании полного левого офсета возможно повреждение кабины.

11. No.03393-75040

ВНИМАНИЕ!

НЕ ИСПОЛЬЗУЙТЕ ЭФИР

Использование эфира для запуска двигателя может привести к внутренним

повреждениям двигателя.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

12. No. 05793-00046

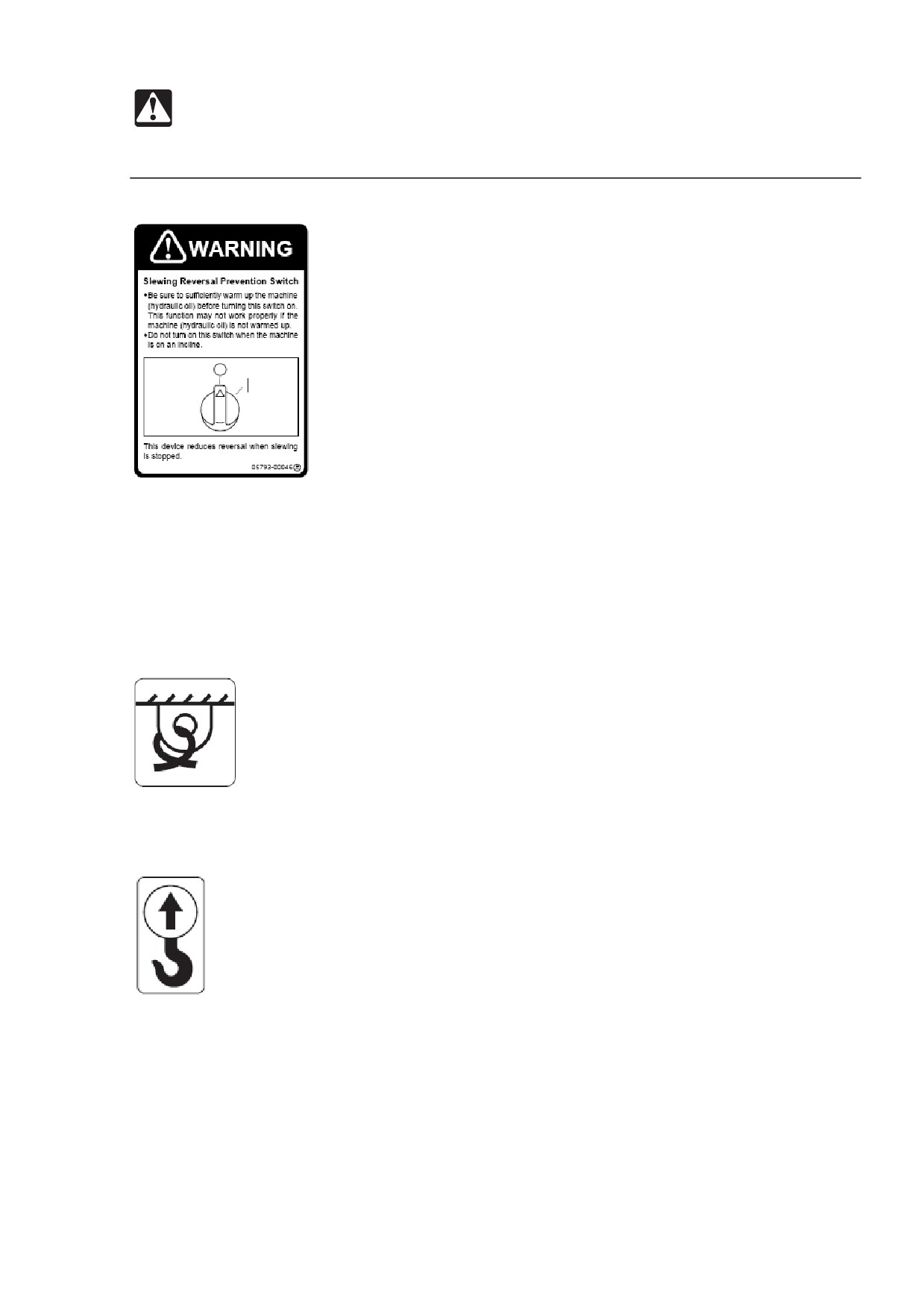

ПРЕДУПРЕЖДЕНИЕ

Переключатель, предотвращающий реверсирование поворота.

 Обязательно прогревайте машину (гидравлическое масло) в достаточной

степени прежде, чем включить этот переключатель. Эта функция может

выполняться неправильно, если машина

(гидравлическое масло) не

прогрета.

 Не пользуйтесь этим переключателем, если машина находится на склоне.

13. No. 08810-31549

Точка привязки.

14. No. 03993-00500

Положение подъема.

БЕЗОПАСНОСТЬ

Наклейки, знаки, касающиеся безопасности

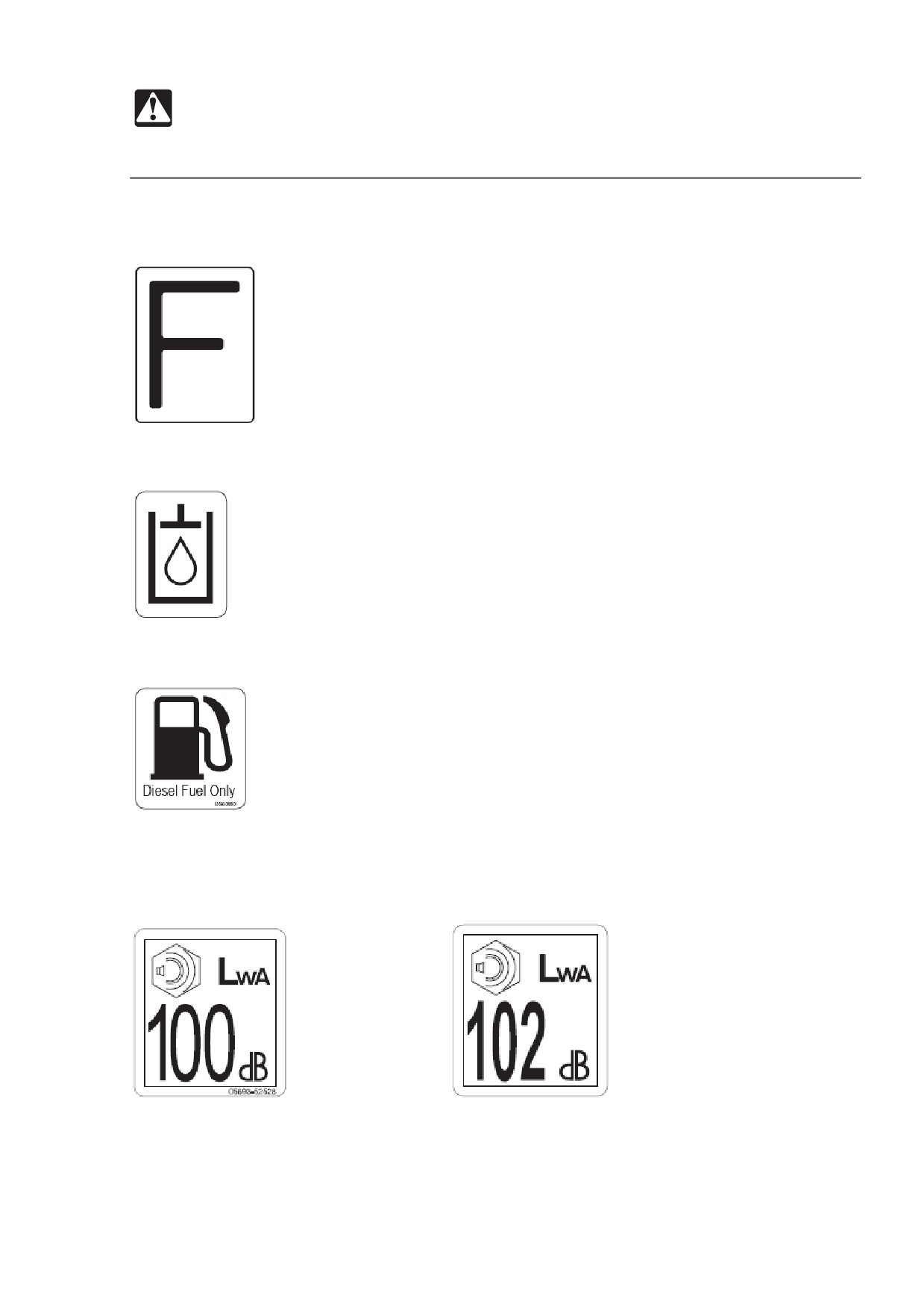

15. No.03993-00400

Для ЕС

Место огнетушителя

16. No.03593-06700

Гидравлическое масло

17. No.03593-06600

Дизельное топливо.

18. No. 05693-52528

Шум снаружи машины.

Это значение указывает на уровень шума снаружи кабины и означает шум,

действующий на людей, находящихся поблизости к рабочей площадке.

No. 05793-00035

Серийный номер 51400007-51400416

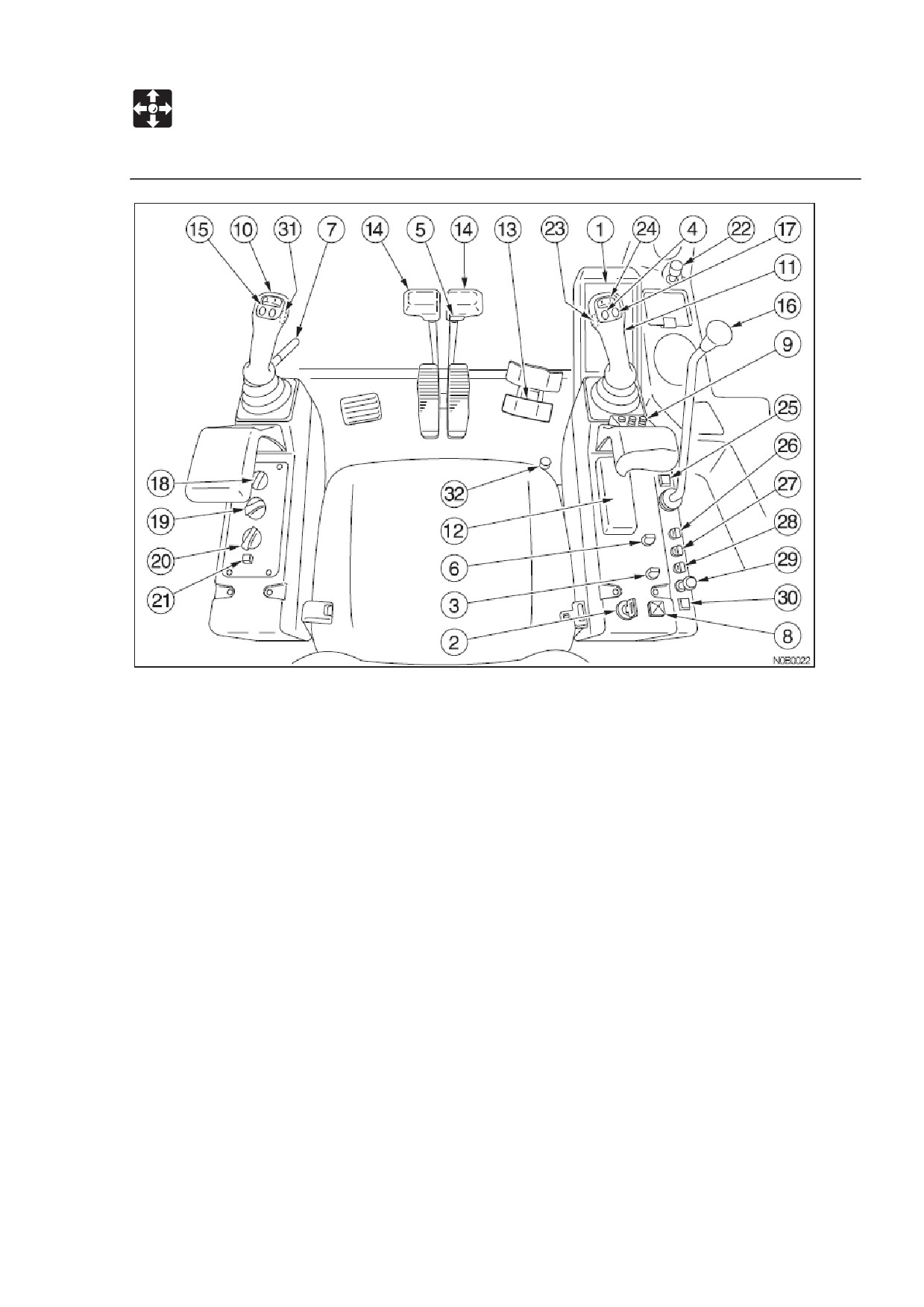

УПРАВЛЕНИЕ

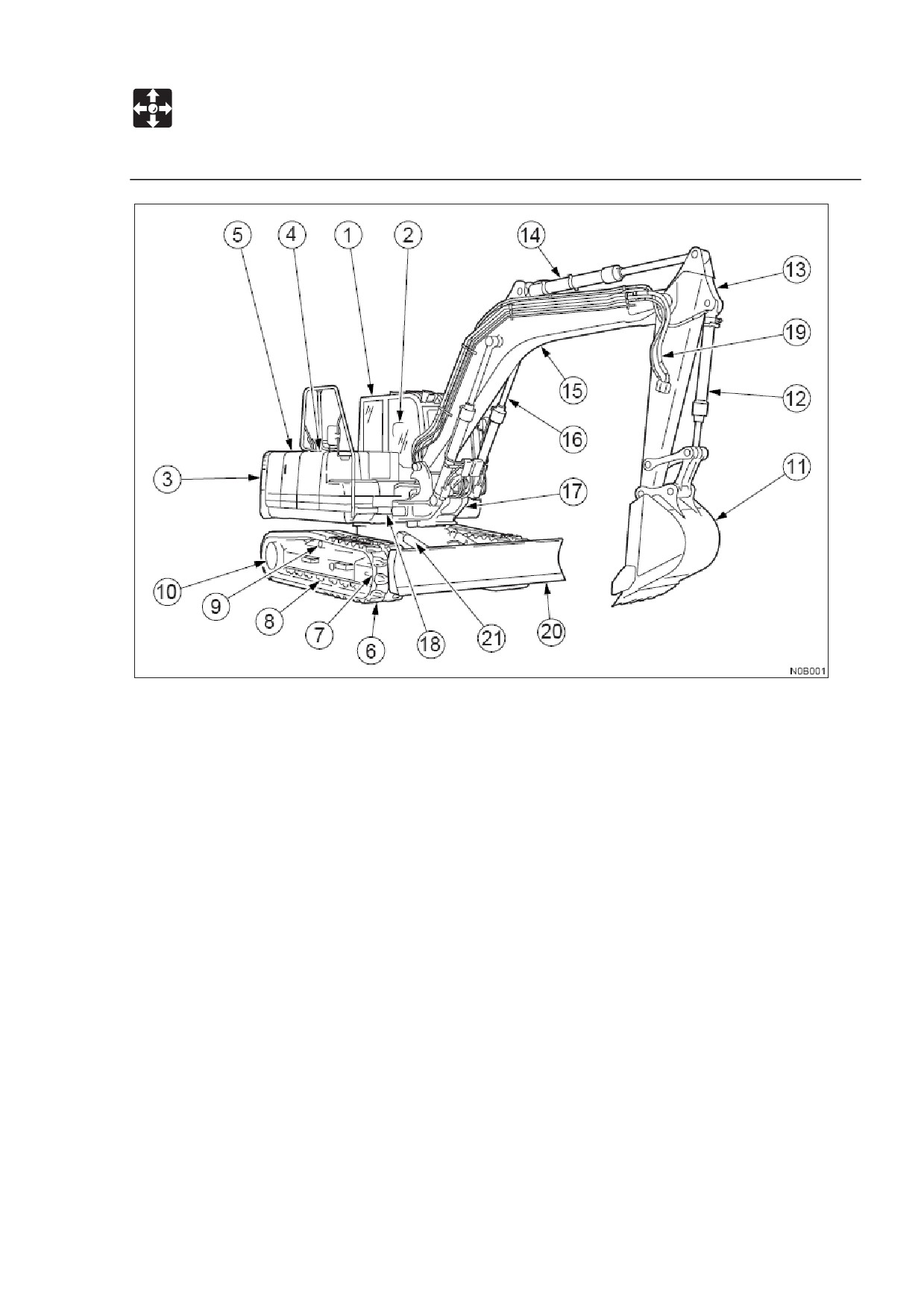

Названия компонентов

Верхняя часть

1. Кабина

2. Сиденье

3. Капот двигателя

4. Топливный бак

5. Бак гидравлической жидкости

Шасси

6. Ремень гусеницы

7. Направляющий валик

8. Ролик гусеницы

9. Несущий ролик

10. Транспортный двигатель

Рабочее оборудование

11. Ковш

12. Цилиндр ковша

13. Рукоять

14. Цилиндр стрелы

15. Стрела

16. Цилиндр стрелы

17. Кронштейн стрелы

18. Цилиндр поворота

19. Дополнительные гидравлические линии

20. Отвал бульдозера

21. Цилиндр отвала

УПРАВЛЕНИЕ

Названия компонентов

1. Отделение для инструментов

21. Переключатель кондиционера

2. Переключатель стартера

22. Прикуриватель

3. Выключатель света

23. Кнопка селектора (вторичная или

4. Кнопка звукового сигнала

четвертичная доп.)

5. Переключатель

транспортной

24. Переключатель

скорости

вторичной/четвертичной

6. Переключатель «дворника»

дополнительной

гидравлики

7. Рычаг замка безопасности

(опция)

8. Переключатель автоматического

25. Лампа предупреждения третичной

сброса скорости

дополнительной

гидравлики

9. Кнопки типа мощности

(опция)

Кнопки дросселя

26. Переключатель предотвращения

10. Левый рычаг управления

реверса поворота

11. Правый рычаг управления

27. Переключатель сигнального огня

12. Закрытый

плавкий

28. Переключатель предупреждения о

предохранитель

перегрузке

13. Педаль поворота стрелы

29. Ручка

аварийной

остановки

14. Транспортный рычаг

двигателя

15. Переключатели

первой

30. Лампа индикатора вторичной

дополнительной гидравлики

дополнительной

гидравлики

16. Рычаг отвала

(опция)

17. Кнопка сброса газа

31. Кнопка третичной дополнительной

18. Переключатель типа воздушного

гидравлики (опция)

потока

32. Переключатель

третичной

19. Переключатель вентилятора

дополнительной

гидравлики

20. Регулятор температуры

(опция)

УПРАВЛЕНИЕ

Крышки

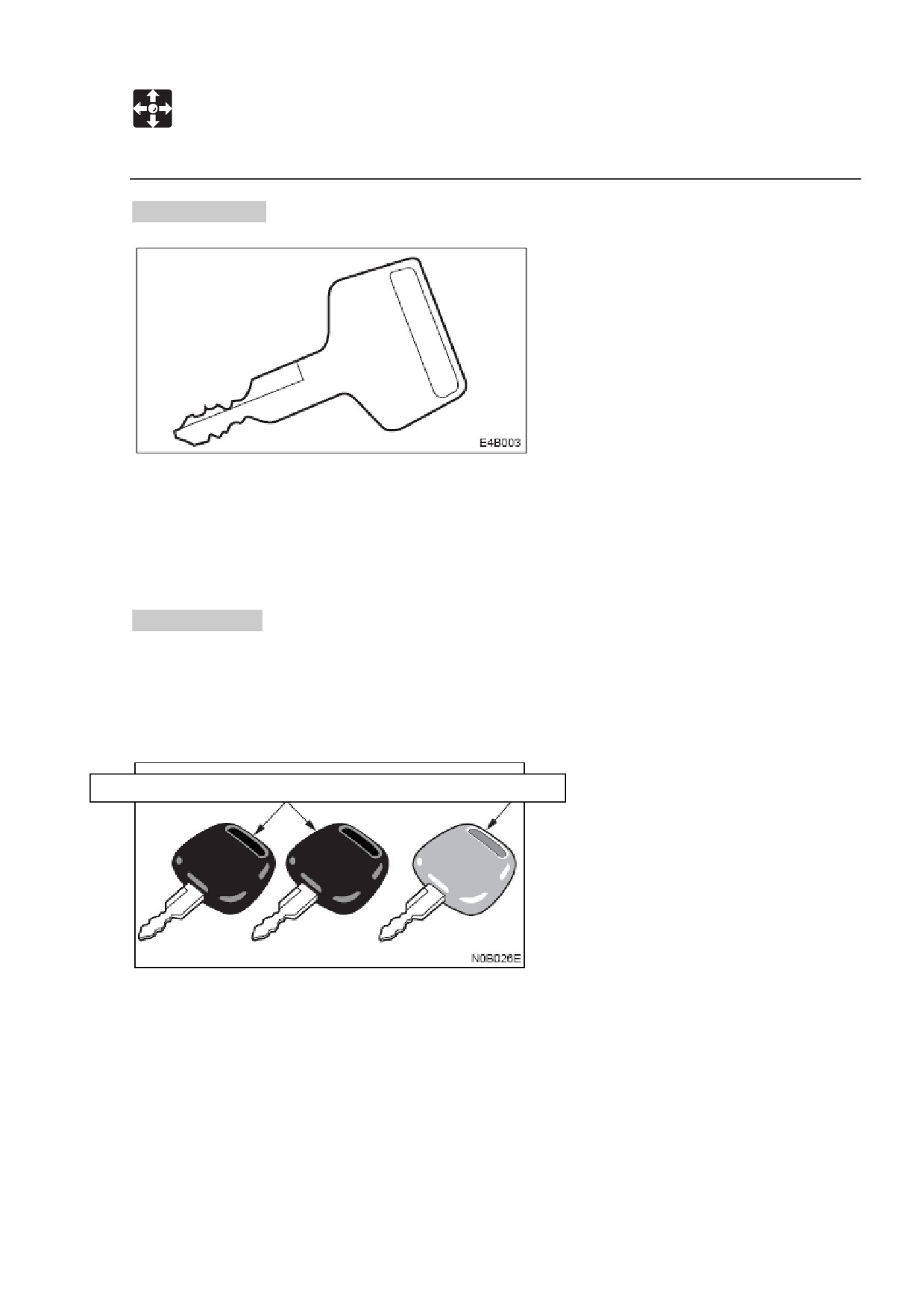

Ключ стартера.

Ключ стартера используется не только для запуска и остановки двигателя, но и

для закрытия/открытия следующих мест:

 Крышка заполнения бака

 Дверь кабины

 Крышки

Ключи (опция).

Эта машина поставляется с двумя иммобилизационными и одним

регистрационным ключом. Ключи используются с иммобилизационной системой

(устройством предотвращения угона).

См. «Иммобилизационная система».

Иммобилизационный ключ

Регистрационный ключ

 Иммобилизационный ключ (черная ручка)

Иммобилизационный ключ используется не только для запуска и остановки

двигателя, но и также и для открытия и закрытия следующих мест:

 Крышка наполнителя топлива

 Дверь кабины

 Крышки

УПРАВЛЕНИЕ

Крышки

 Регистрационный ключ (ручка: серая)

 Регистрационный ключ используется для перерегистрации ключей

(перезапись кода ID). Его можно использовать в тех же местах, что и

иммобилизационный ключ. Если иммобилизационный ключ утерян и

приобретен новый, перерегистрируйте его.

См. стр. Х «Перерегистрация ключа».

Иммобилизационные ключи можно заказать индивидуально. Хотя, если

регистрационный ключ утерян, иммобилизационную систему необходимо

заменить. Будьте особенно осторожны, чтобы не потерять регистрационный ключ,

и храните его отдельно от иммобилизационных ключей.

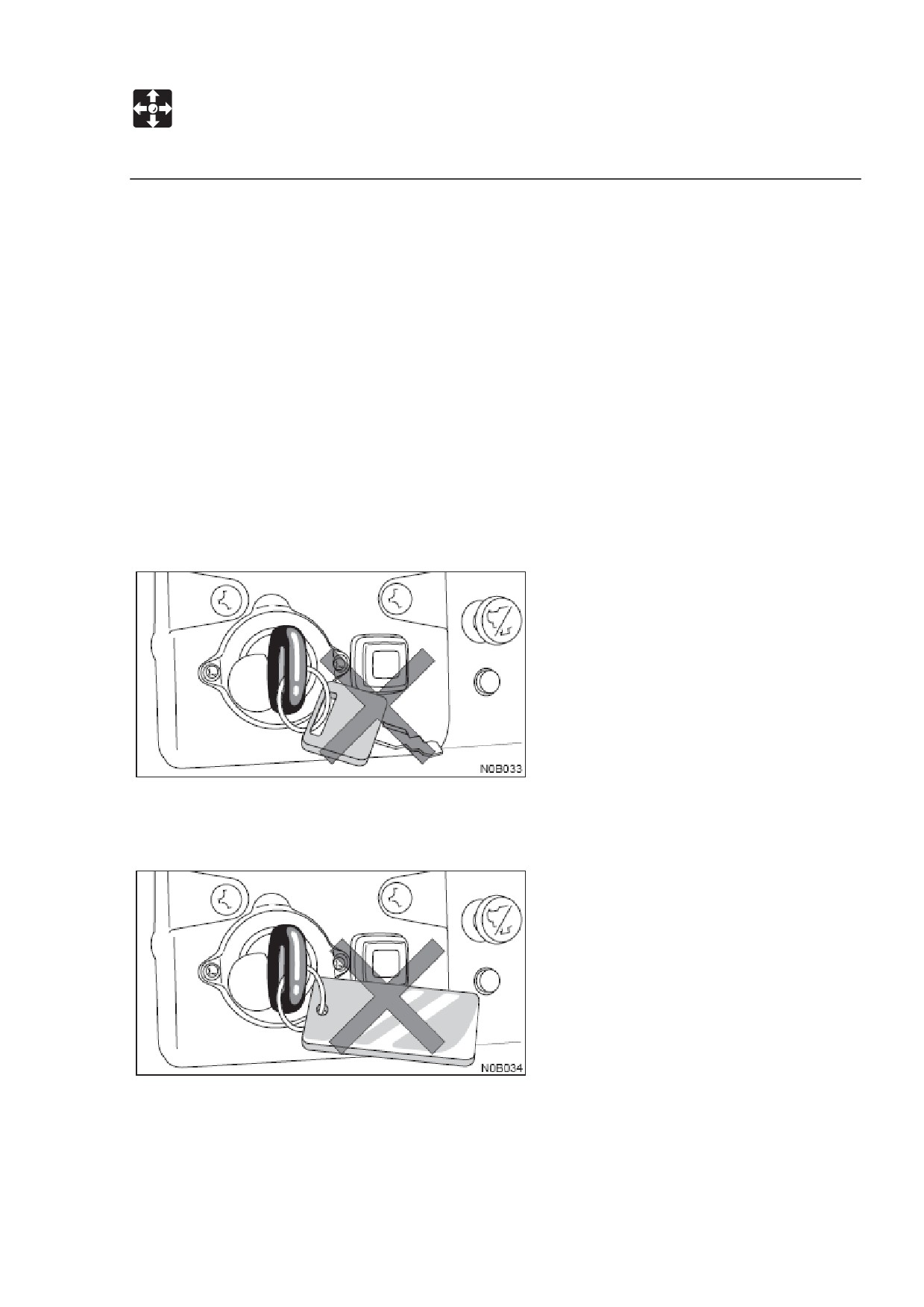

ВАЖНО: Если прикоснуться к переключателю стартера или секции ключей

ключом другой иммобилизационной системы или металлическим предметом,

система более не сможет идентифицировать ID-коды ключей, и в этом случае

запуск двигателя станет невозможен.

 Не допускайте контакта ключей другой иммобилизационной системы с

ключами от вашей машины.

 Не используйте металлические брелоки для ключей.

УПРАВЛЕНИЕ

Крышки

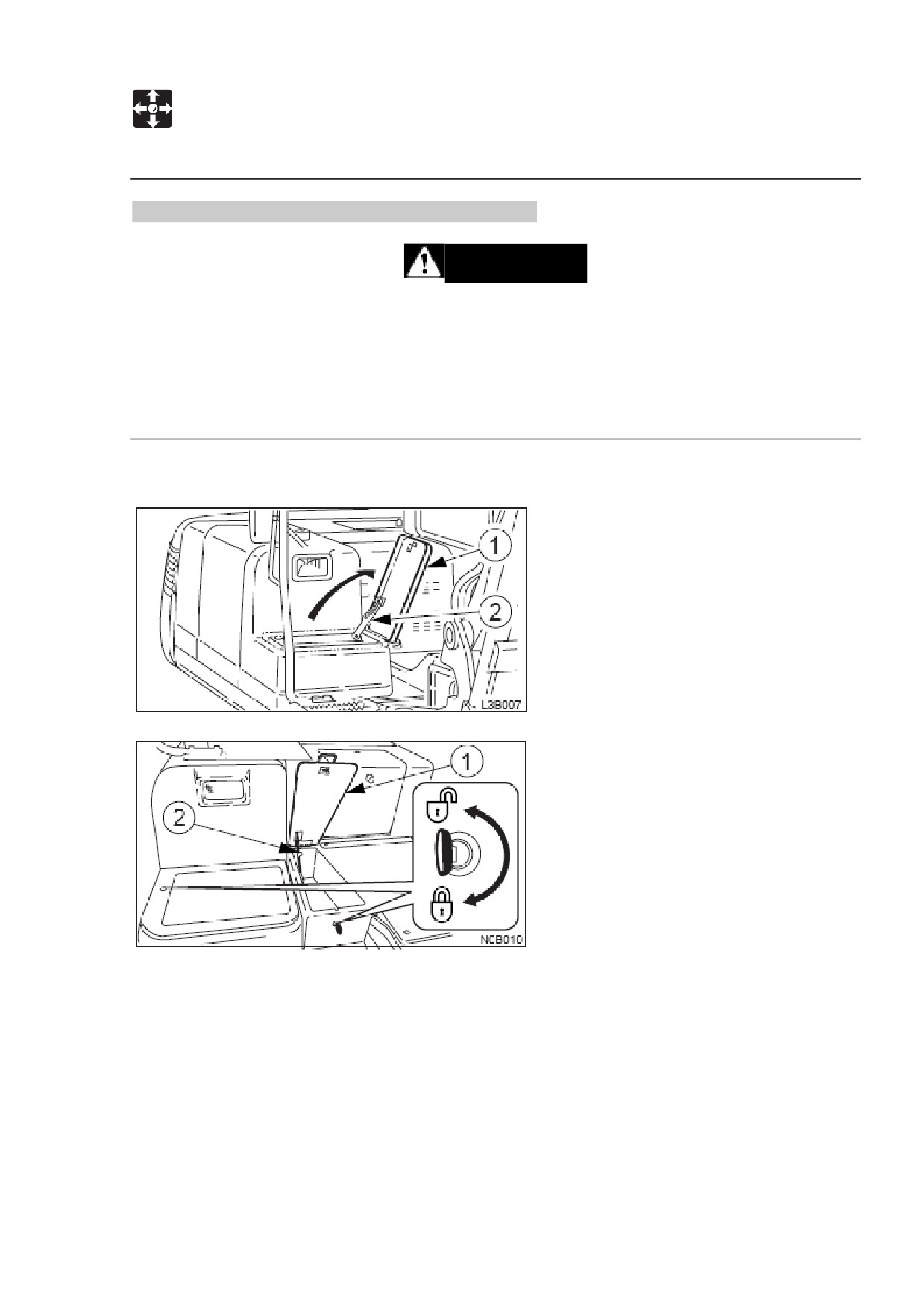

Передние крышки (Коробка с инструментами).

ВНИМАНИЕ

 Никогда не спрыгивайте с машины. Используйте ступени и перила, когда

забираетесь или слезаете с машины, и всегда пользуйтесь тремя точками

опоры с помощью рук и ног.

 При открытии передней крышки, открывайте ее надежно до упора.

 Будьте осторожны при открытии и закрытии передней крышки, чтобы ваши

руки или другие части тела не попали в ловушку.

Шприц для пластичной смазки и инструменты находятся под крышкой.

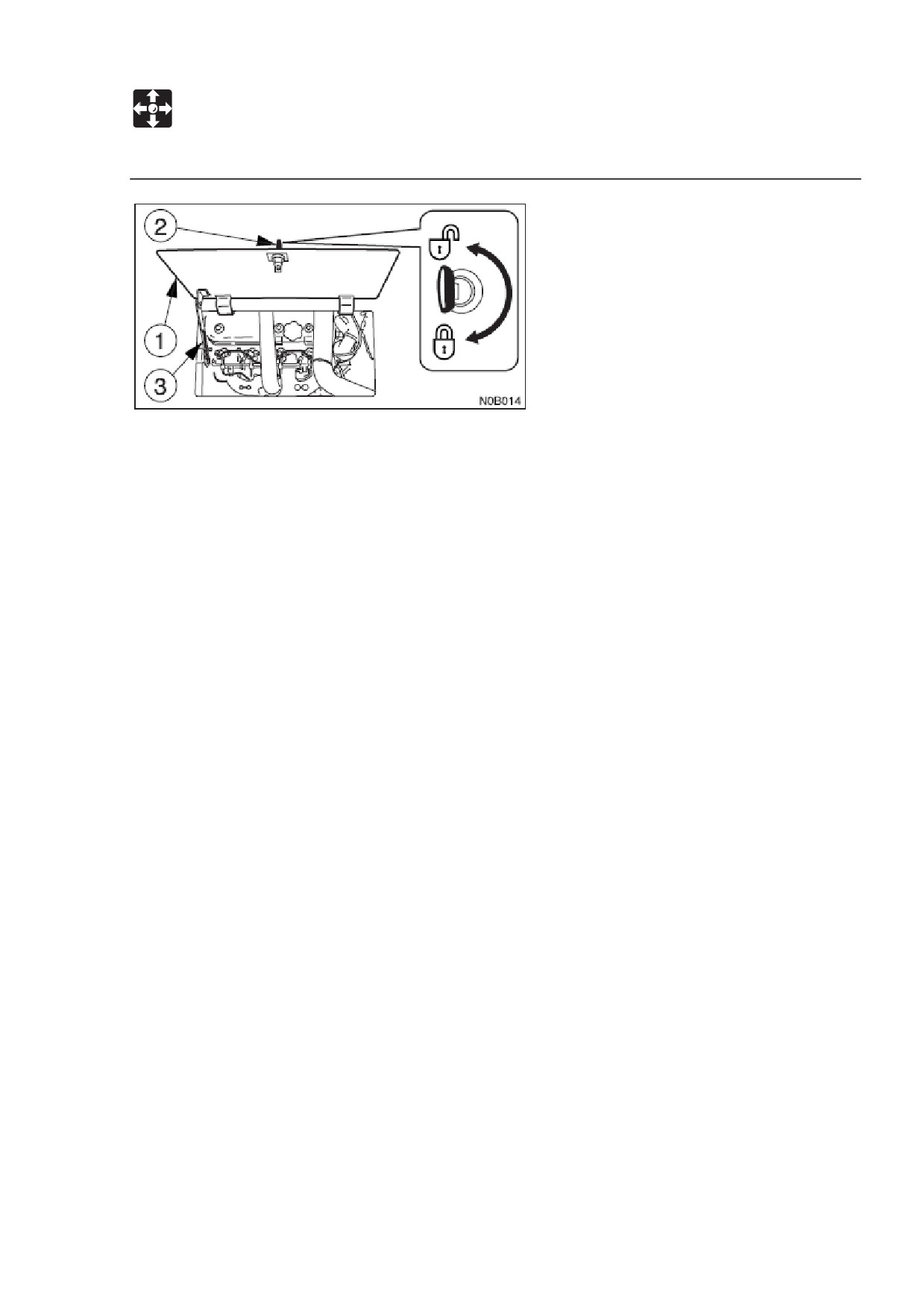

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать переднюю крышку (1).

2. Наклоните переднюю крышку (1) до ее остановки.

Закрытие.

1. Поддержите переднюю крышку (1) рукой выньте подпорку (2).

2. Закройте переднюю крышку (1).

3. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

заблокировать переднюю крышку (1).

УПРАВЛЕНИЕ

Крышки

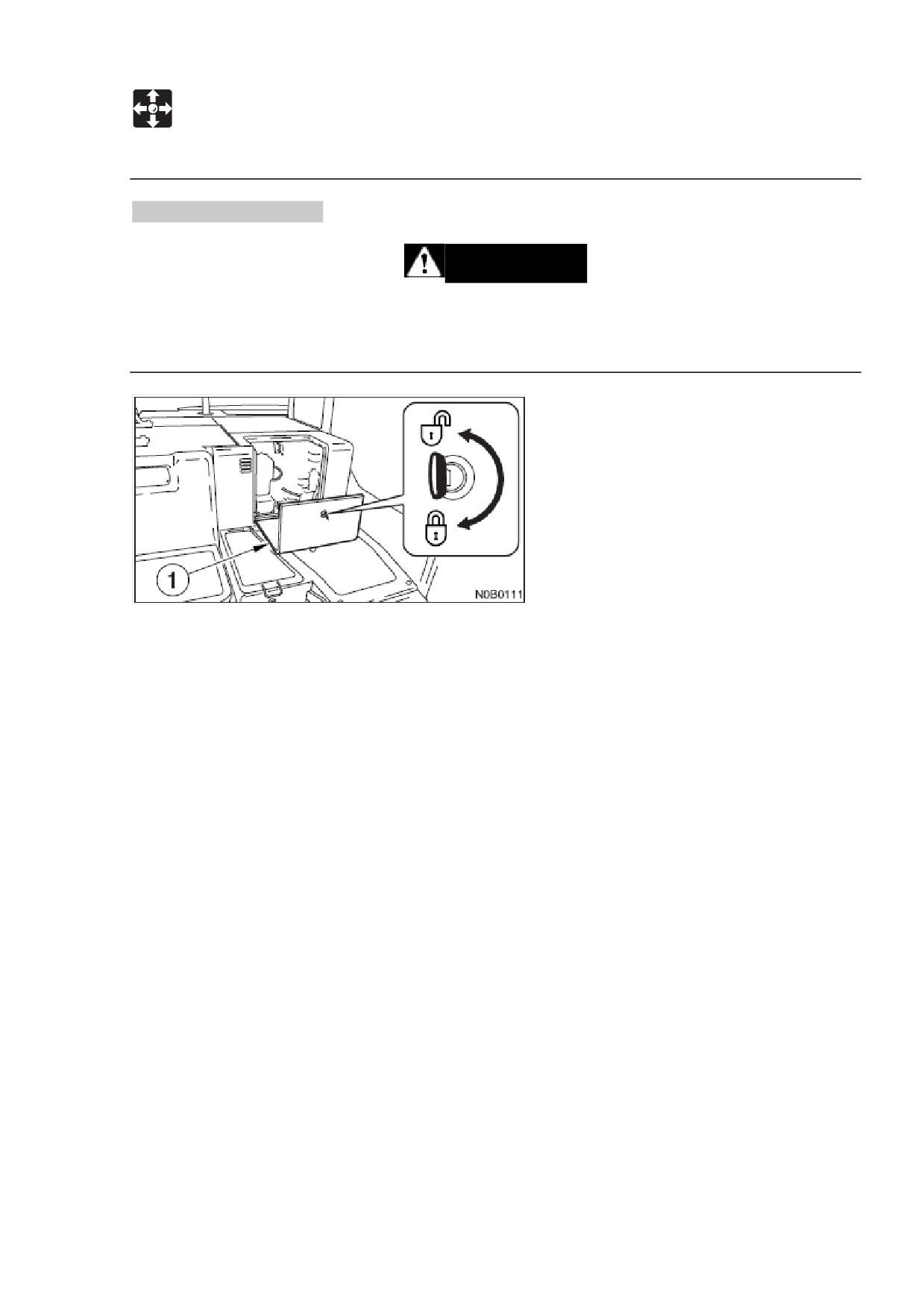

Центральная крышка.

ВНИМАНИЕ

 Никогда не спрыгивайте с машины. Используйте ступени и перила, когда

забираетесь или слезаете с машины, и всегда пользуйтесь тремя точками

опоры с помощью рук и ног.

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать центральную крышку (1).

2. Наклоните центральную крышку (1) до ее остановки.

Закрытие.

1. Закройте центральную крышку (1).

2. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

заблокировать центральную крышку (1).

УПРАВЛЕНИЕ

Крышки

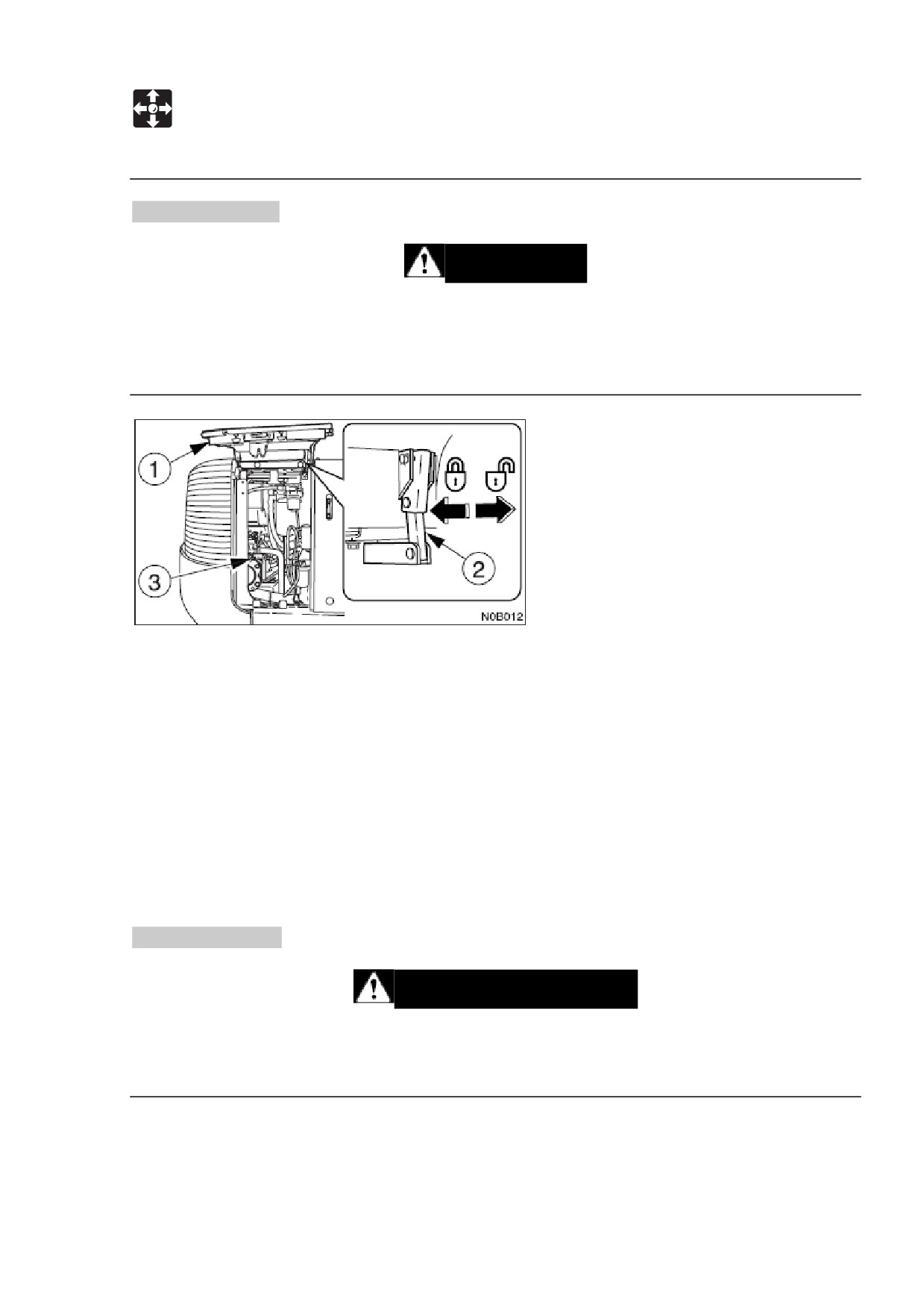

Боковая крышка.

ВНИМАНИЕ

 При открытии боковой крышки открывайте ее до фиксированного

положения.

 Будьте осторожны при открытии и закрытии боковой крышки, чтобы ваши

руки или другие части тела не попали в ловушку.

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать боковую крышку (1).

2. Поднимите боковую крышку до ее остановки.

3. Нажмите на опору (2), чтобы зафиксировать боковую крышку.

Кнопка разблокирования капота двигателя (3) находится за правой боковой

крышкой.

Закрытие.

1. Поддержите боковую крышку (1) рукой и выньте подпорку (2).

2. Закройте боковую крышку (1) и жмите на нее до того, как услышите щелчок

спереди.

Отсек двигателя.

ПРЕДУПРЕЖДЕНИЕ

Перед открытием капота убедитесь в том, что двигатель остановлен. Если ваши

руки или инструменты попадут в вентилятор или в ремень вентилятора при

работающем двигателе, их может оторвать.

УПРАВЛЕНИЕ

Крышки

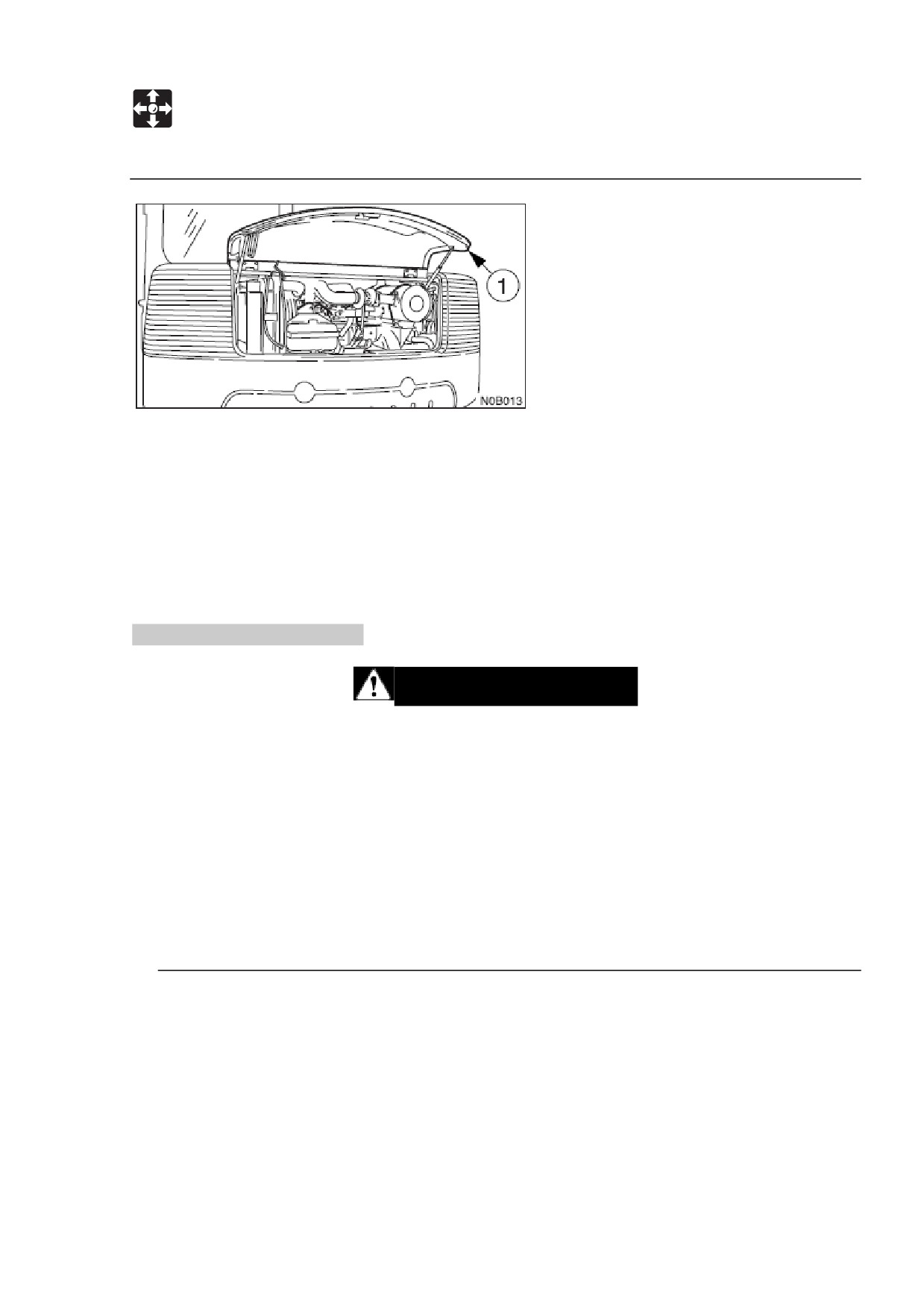

Открытие.

1. Откройте правую боковую крышку и потяните за открывающую ручку (3). См.

«Боковая крышка».

2. Полностью поднимите капот двигателя (1).

Закрытие.

1. Закройте капот двигателя и давите на него, пока не услышите щелчок

спереди.

Крышка техобслуживания.

ПРЕДУПРЕЖДЕНИЕ

 Прежде, чем открыть крышку техобслуживания, остановите двигатель.

 При проведении техобслуживания машины очистите площадку под ногами и

строго следуйте следующим правилам, чтобы не упасть:

 Не допускайте утечки масла или смазки.

 Не оставляйте инструменты где попало.

 Смотрите под ноги при ходьбе.

 Никогда не спрыгивайте с машины. Используйте ступеньки и перила,

забираясь и слезая с машины, и всегда пользуйтесь тремя точками опоры с

помощью рук и ног.

 Используйте защитное оборудование, согласно требованиям условий

работы.

УПРАВЛЕНИЕ

Крышки

Открытие.

1. Вставьте ключ стартера и поверните его против часовой стрелки, чтобы

разблокировать крышку техобслуживания (1).

2. Потяните ручку (2), затем поднимите крышку техобслуживания до упора.

Закрытие.

1. Поддержите крышку техобслуживания (1) рукой и вытащите подпорку (3).

2. Закройте крышку техобслуживания (1).

3. Вставьте ключ стартера и поверните его по часовой стрелке, чтобы

заблокировать крышку техобслуживания (1).

УПРАВЛЕНИЕ

Крышки

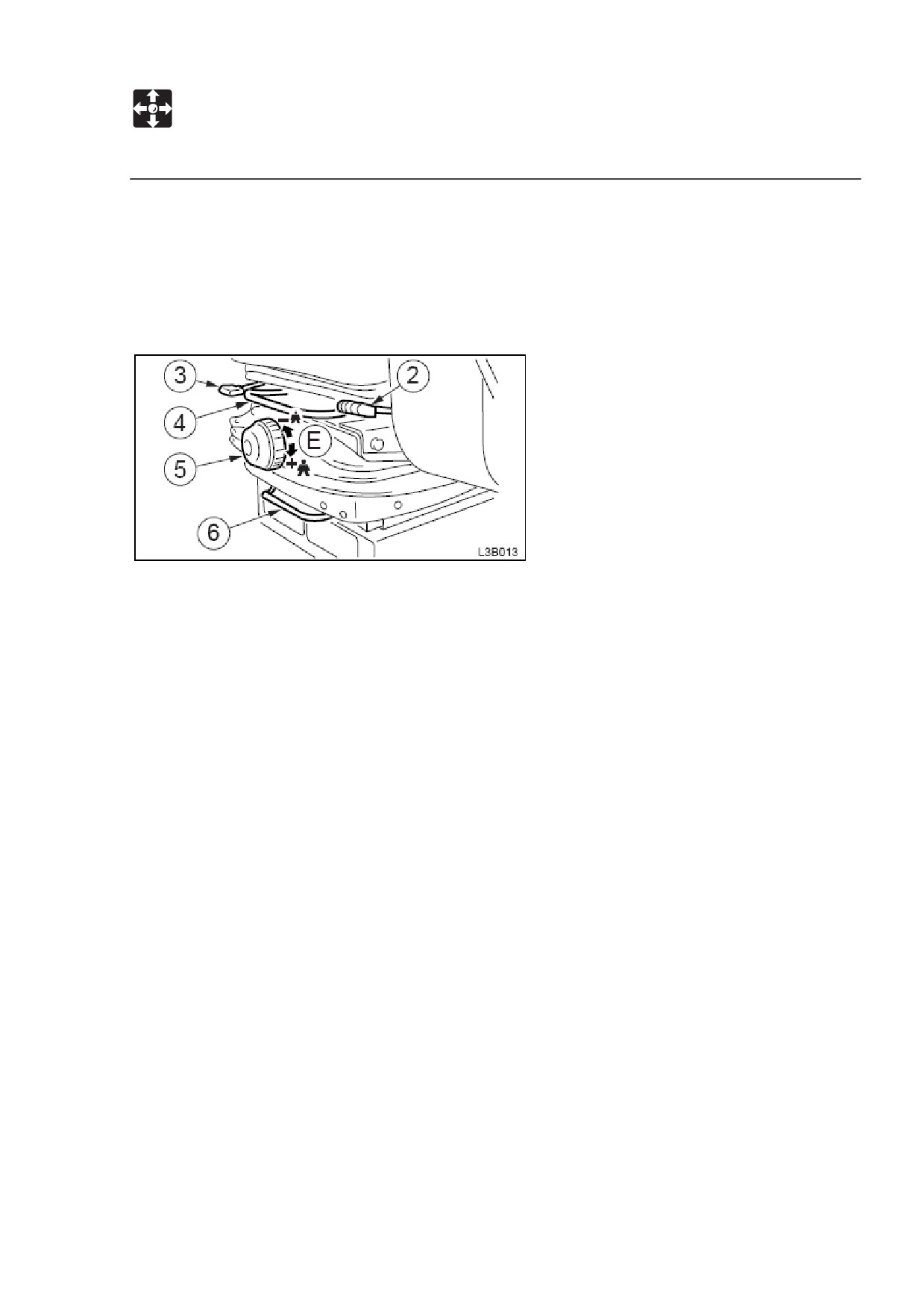

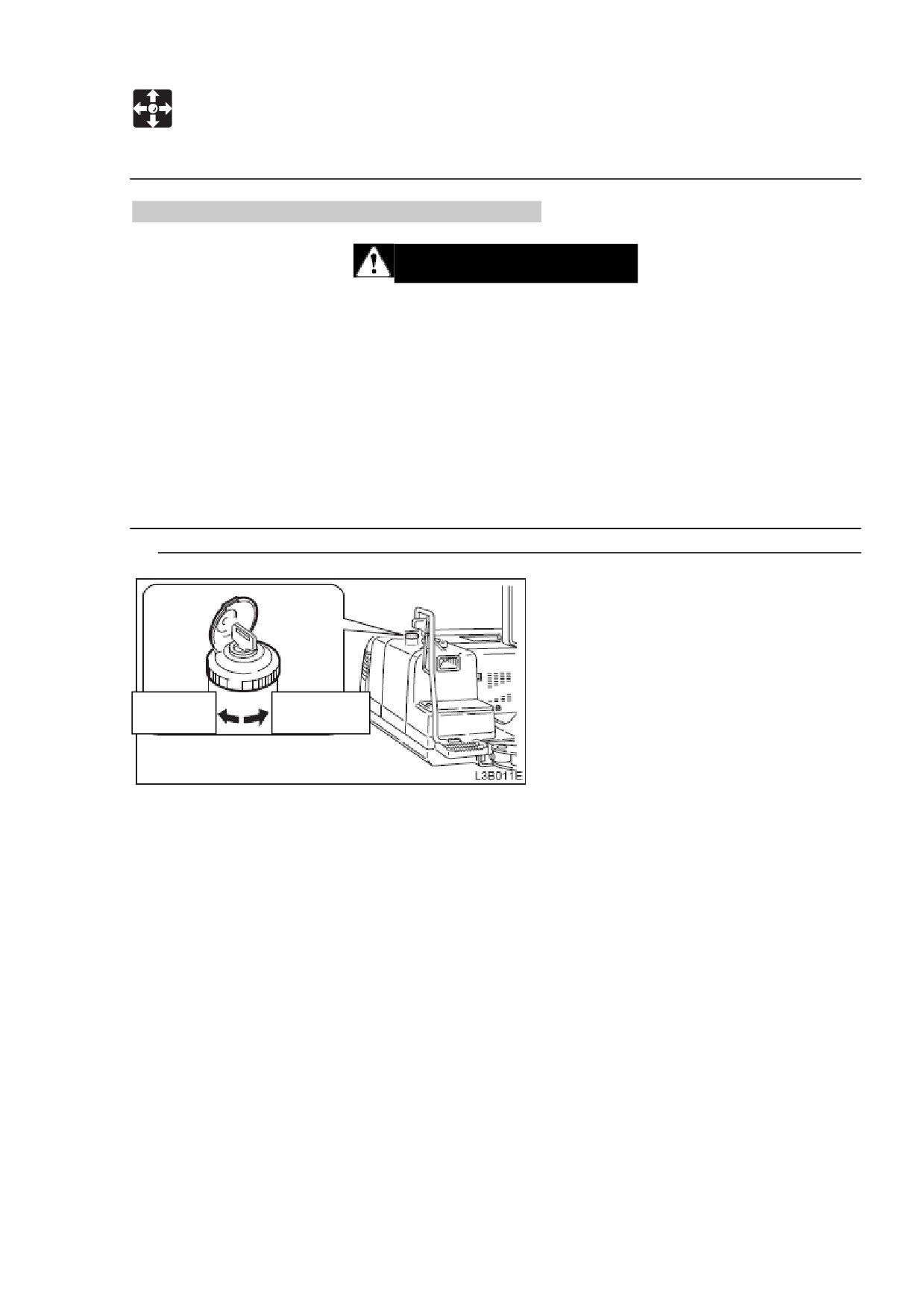

Крышка наливного отверстия топливного бака.

ПРЕДУПРЕЖДЕНИЕ

 Никогда не спрыгивайте с машины. Используйте ступеньки и перила,

забираясь и слезая с машины, и всегда пользуйтесь тремя точками опоры с

помощью рук и ног.

 Не курите и не допускайте открытого огня во время заправки или рядом с

местом, где она проводится.

 Проводите заправку в хорошо проветриваемом месте и при остановленном

двигателе.

 Удаляйте немедленно пролившееся топливо.

 Не заполняйте топливный бак доверху. Оставьте пространство для

расширения.

 Плотно закрывайте крышку наливного отверстия.

Закрыть

Открыть

Открытие.

1. Откройте крышку замка, вставьте ключ и поверните по часовой стрелке,

чтобы открыть крышку топливного бака.

2. Поверните крышку бака против часовой стрелки и снимите ее.

Закрытие.

1. Поместите крышку бака на место и поверните ее по часовой стрелке.

2. Поверните ключ против часовой стрелки, чтобы заблокировать крышку,

затем выньте ключ.

УПРАВЛЕНИЕ

Кабина

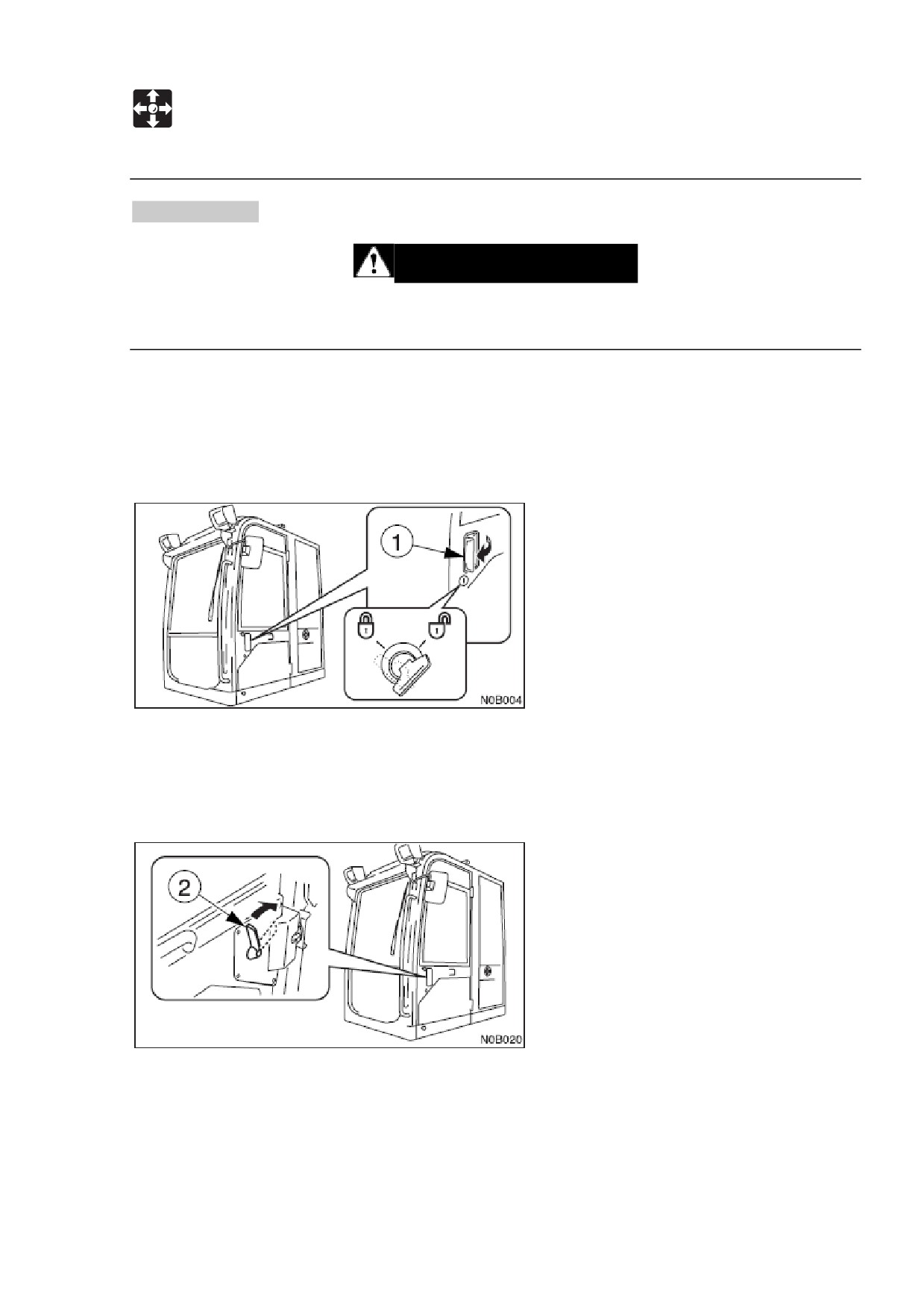

Дверь кабины.

ПРЕДУПРЕЖДЕНИЕ

При заходе и выходе из кабины сначала полностью открывайте дверь

(до

заблокированного положения) и проверяйте ее фиксацию.

Полностью откройте дверь и нажмите ею на захват на ее задней стороне, чтобы

зафиксировать. Всегда фиксируйте машину при заходе и выходе, а также при

работе на машине.

Замыкание и отмыкание.

1. Вставьте ключ стартера и поверните его.

Открытие.

1. Потяните за ручку (1) к себе и откройте дверь.

Чтобы открыть дверь, находясь в кабине, нажмите на рычаг (2).

2. Полностью откройте дверь и нажмите ею на кабину, чтобы зафиксировать.

УПРАВЛЕНИЕ

Кабина

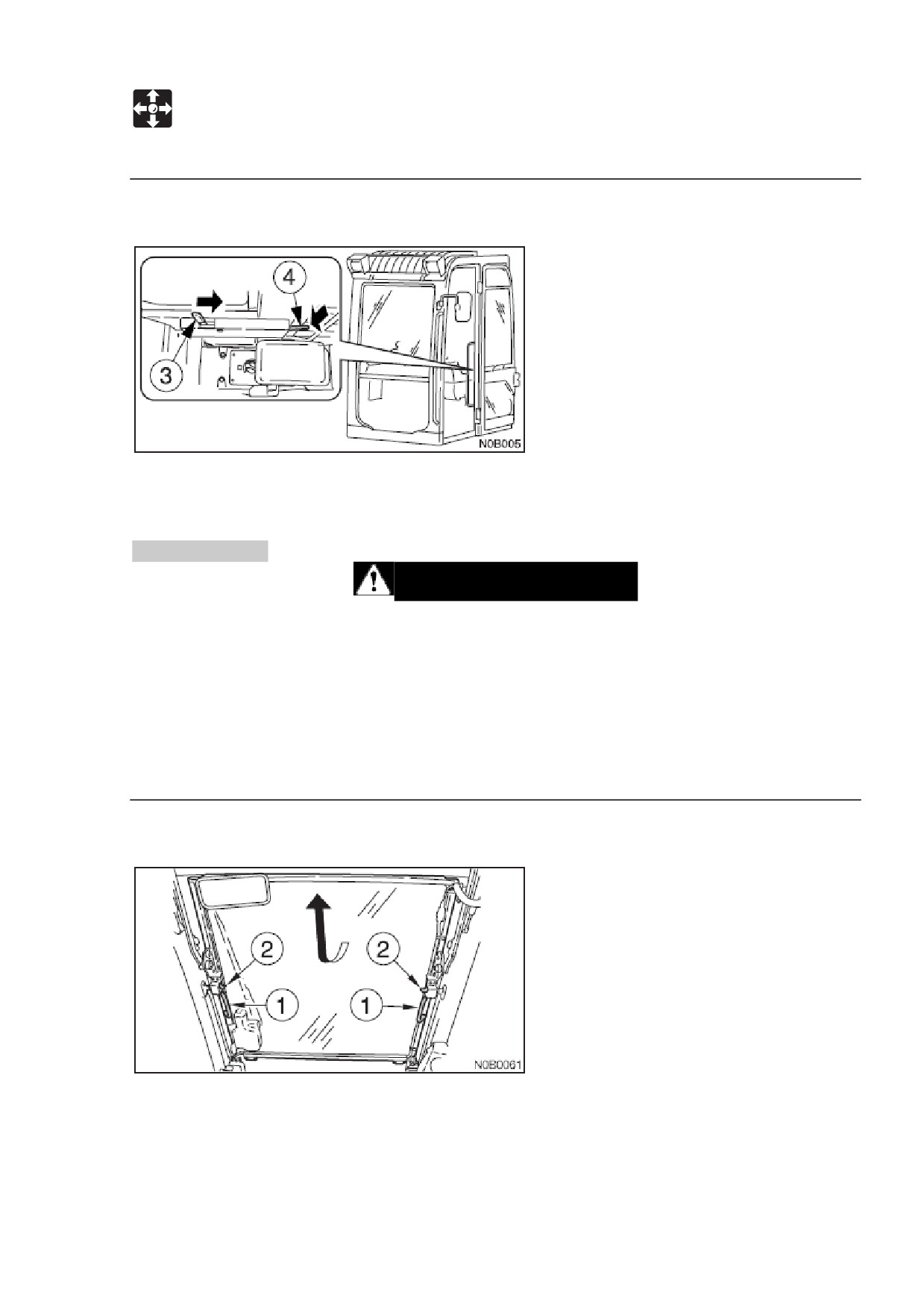

Закрытие.

1. Либо нажмите рычаг (3) вперед, либо опустите его (4).

2. Закройте освободившуюся дверь.

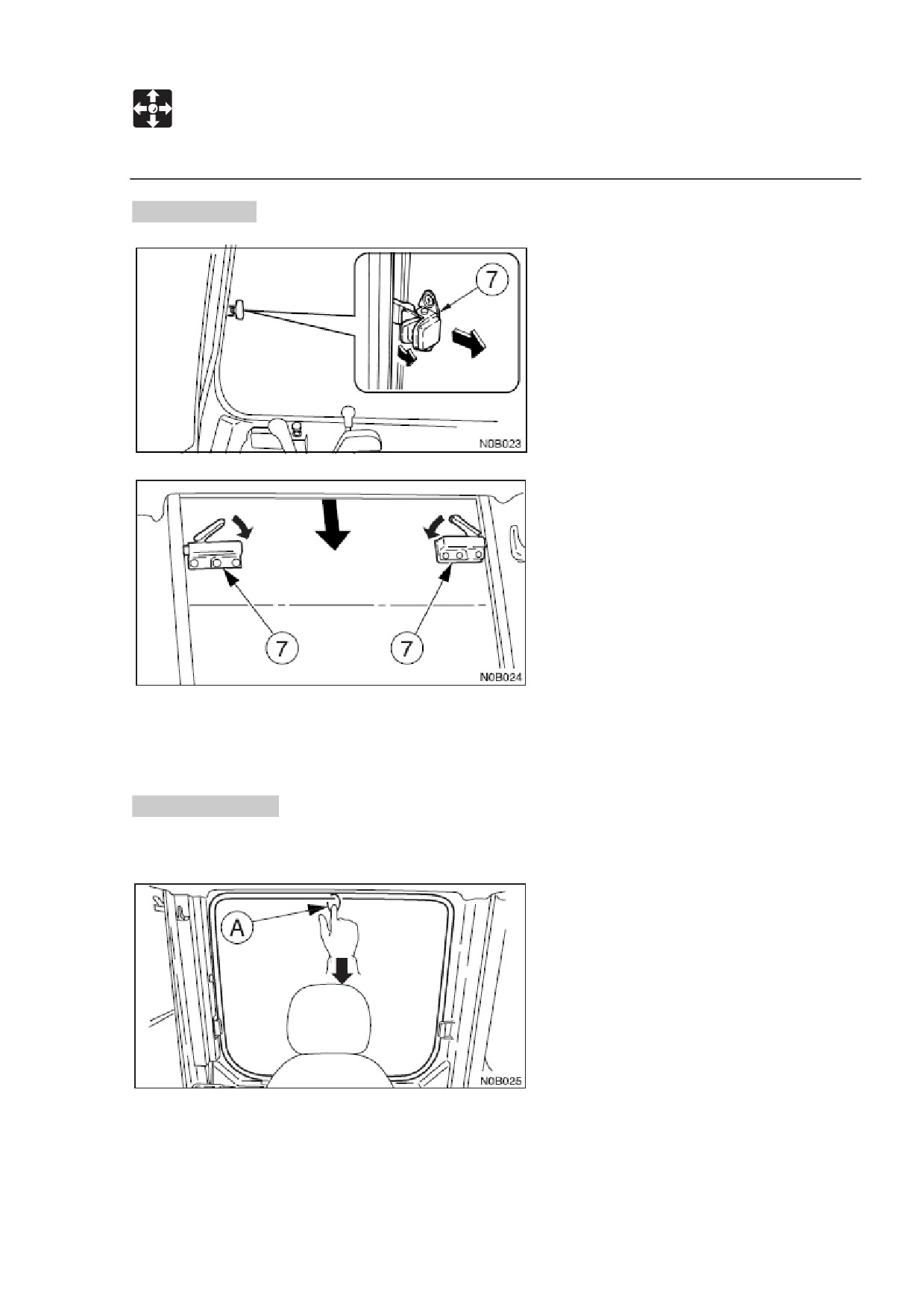

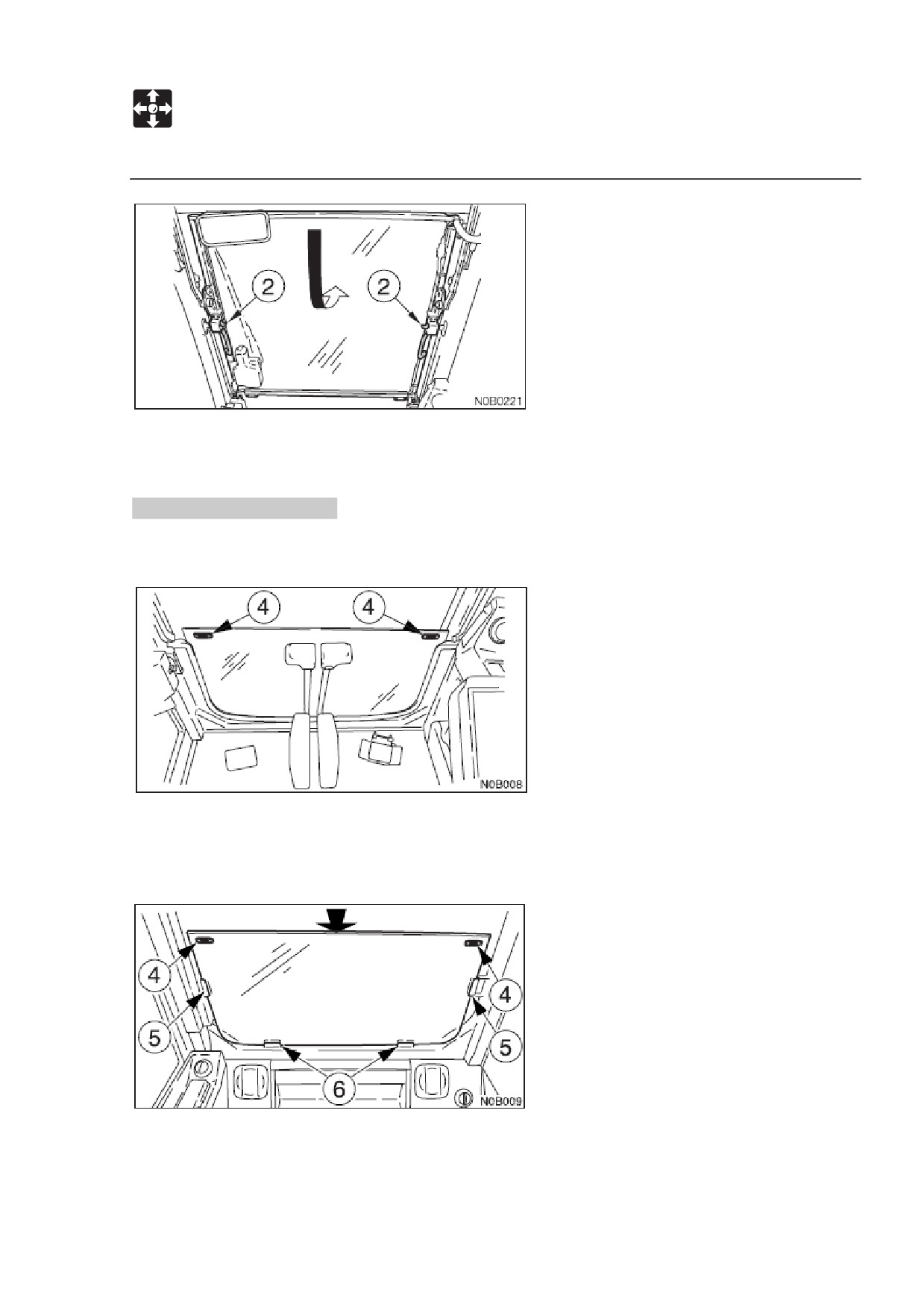

Переднее окно.

ПРЕДУПРЕЖДЕНИЕ

 Надежно схватитесь руками за ручки, когда открываете и закрываете

переднее окно. Если они будут скользить, ваши голову или руки может

зажать.

 При закрытии или открытии окно проходит близко к вашей голове. Будьте

осторожны, поскольку окно может ударить по голове.

 Если вы открываете переднее окно, обязательно фиксируйте его на месте с

помощью ручек (защелок) с правой и левой стороны. Окно может упасть,

если не будет закреплено.

Открытие.

1. Схватите левую и правую ручки (1) и нажмите на защелки (2) большими

пальцами, чтобы разомкнуть замки.

2. Толкните переднее окно вперед, при этом поднимая его.

УПРАВЛЕНИЕ

Кабина

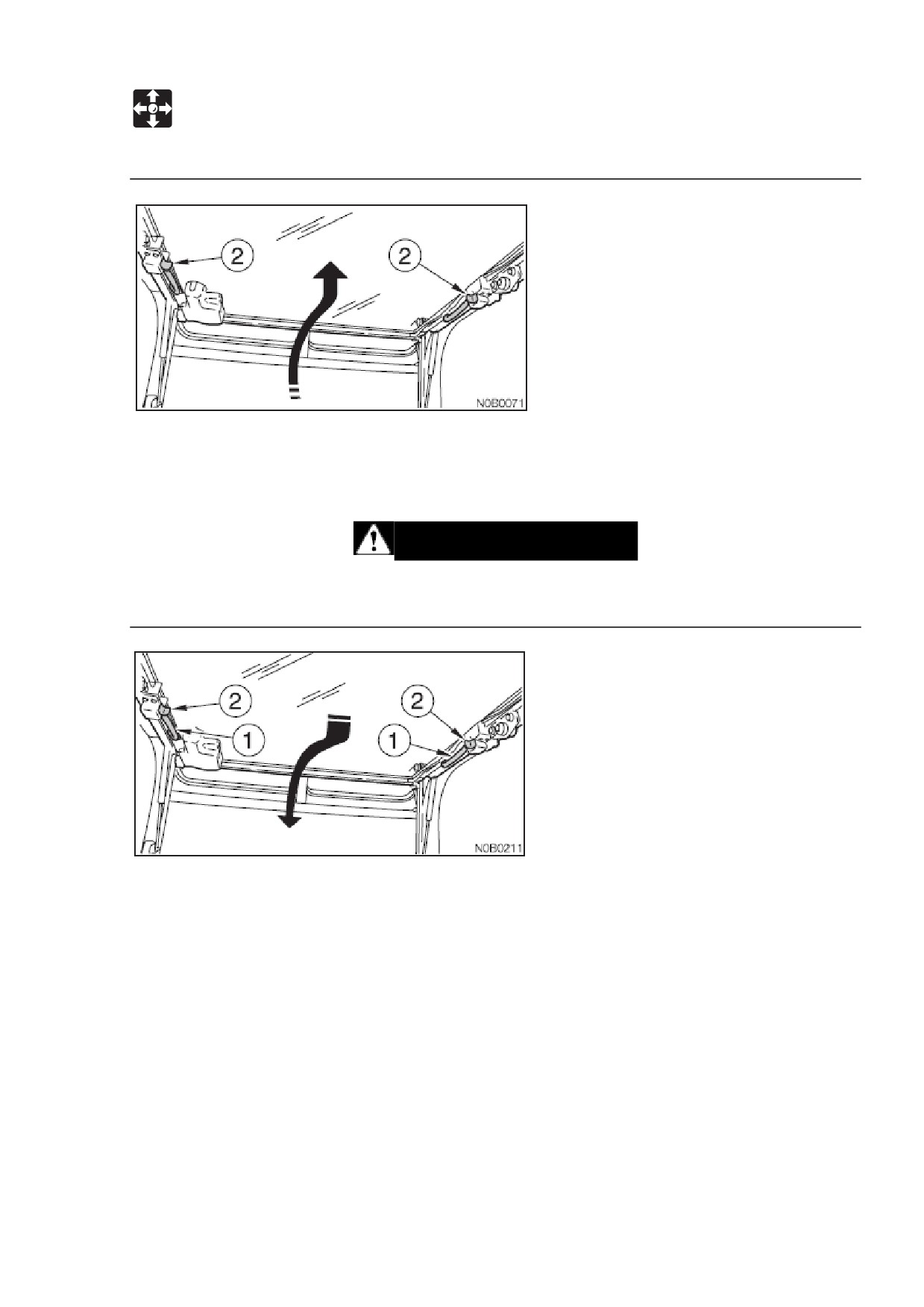

3. Полностью поднимите переднее окно и отожмите защелки (2) большими

пальцами, затем заблокируйте окно.

Закрытие.

ПРЕДУПРЕЖДЕНИЕ

Опускайте окно медленно, когда закрываете его, так как оно может ударить вас по

голове. Резкое опускание окна может привести к травме или к повреждению окна.

1. Возьмитесь за левую и правую ручки

(1) и нажмите на защелки

(2)

большими пальцами, чтобы разблокировать замок.

2. Толкните вниз переднее окно, при этом передвигая его вперед, и медленно

опустите его.

УПРАВЛЕНИЕ

Кабина

3. Полностью опустите переднее окно, затем отожмите защелки (2) большими

пальцами, и заблокируйте окно.

Нижнее переднее окно.

Снятие.

1. Откройте переднее окно и закрепите его на потолке.

2. Схватите пальцами выдающиеся части (4) и медленно поднимите нижнее

переднее окно.

3. Надежно схватите стекло, поместите нижнее переднее окно в проемы (5)

затем поместите его на упоры (6) и закрепите на месте.

УПРАВЛЕНИЕ

Кабина

Боковые окна.

1. Возьмитесь за задвижку (7), разблокируйте ее и откройте боковое окно.

2. Для того, чтобы закрыть боковое окно, закройте его так, чтобы услышать

щелчок.

Запасной выход.

Если вы оказались взаперти в кабине, удалите заднее окно, чтобы выбраться.

В чрезвычайной ситуации.

Потяните за кольцо (А) и вытащите кончик резинового клина.

Схватите кончик, потяните и вытащите клин полностью.

Выбейте заднее окно. Учтите

- вы можете разбить стекло. Будьте

осторожны и не пораньтесь.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

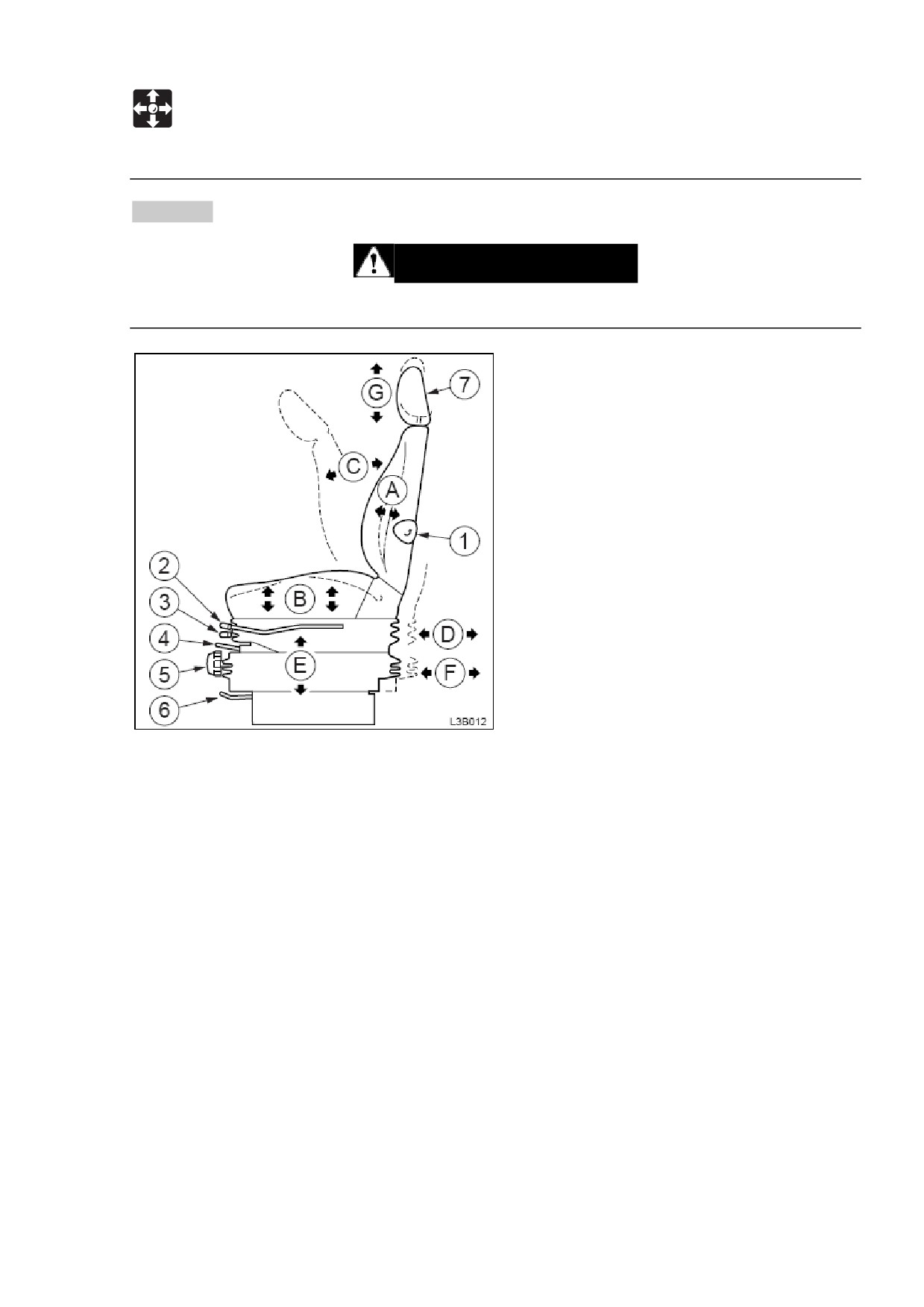

Сиденье.

ПРЕДУПРЕЖДЕНИЕ

Отрегулируйте, зафиксируйте и закрепите щеколдами сиденье оператора.

(А) Регулировка спинки

1. Поворот ручки (1) в направлении, указанном стрелкой, заставляет спинку

изгибаться наружу для большей поддержки спины.

2. Дальнейший поворот ручки (1) устраняет изгиб и возвращает сиденье в его

изначальное положение.

Ручка (1) не может быть повернута против направления стрелки.

(B) Регулировка угла и высоты подушки сиденья.

 Поднимите рычаг (2) для регулировки заднего угла подушки сиденья.

1. Чтобы увеличить задний угол подушки сиденья, слегка приподнимитесь с

сиденья, когда поднимаете рычаг.

2. Чтобы уменьшить задний угол подушки сиденья, приложите свой вес на

заднюю часть подушки сиденья, когда поднимаете рычаг.

 Опустите рычаг (2) для регулировки переднего угла подушки сиденья.

1. Чтобы увеличить передний угол подушки сиденья, приложите свой вес на

спинку сиденья, при этом удерживая рычаг в нижнем положении.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

2. Чтобы уменьшить передний угол подушки сиденья, приложите свой вес на

переднюю часть подушки сиденья, при этом удерживая рычаг в нижнем

положении.

 Чтобы отрегулировать высоту сиденья, поочередно отрегулируйте

передний и задний углы подушки сиденья. (5 ступеней, диапазон настройки

- 60 мм.)

Например: сначала увеличьте передний угол подушки сиденья, затем

увеличьте задний угол подушки сиденья на такую же величину. Таким образом,

вы увеличите высоту сиденья.

 После регулировки до нужного положения отпустите рычаг, чтобы

заблокировать.

ПРЕДУПРЕЖДЕНИЕ

 Не наклоняйте сиденье назад до упора, одновременно двигая его назад. В

противном случае вы можете разбить заднее окно, что приведет к травме.

 Будьте осторожны и не позволяйте пружине резко возвращать сиденье в

начальное положение.

1. Поднимая ваше туловище, устойчиво сидя на сиденье.

2. Если вы потянете рычаг (3), вы сможете использовать давление пружин

сиденья вам в спину для регулировки угла отклонения спинки сиденья.

Отпустите рычаг

(3) при желаемом угле и спинка сиденья останется

зафиксированной в этом положении.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

(D) Продольная регулировка.

1. Потяните за рычаг (4) и сдвиньте сиденье вперед/назад, в оптимальное для

работы на машине положение.

2. Отпустите рычаг (4) в желаемом положении и спинка сиденья останется

зафиксированной в этом положении.

Количество настроек: 17 шагов, 160 мм.

(E) Регулировка веса.

1. Поверните ручку (5) в положение, обозначающее вес оператора машины.

Можно назначить вес от 50 до 120 кг.

(F) Настройка стойки рычага.

1. Потяните рычаг (6) и продвиньте стойку рычага вперед или назад до

оптимального положения для управления машиной.

2. Отпустите рычаг в нужном положении, и стойка рычага останется

зафиксированной.

Диапазон настройки: 70 мм.

(G) Настройка подголовника.

Положение подголовника (7) может настраиваться вверх и вниз.

1. Схватите подголовник обеими руками и сдвиньте вверх или вниз.

УПРАВЛЕНИЕ

Сиденье и ремень безопасности

Ремень безопасности.

ВНИМАНИЕ

Перед запуском двигателя всегда надежно пристегивайте и затягивайте ремень

безопасности.

Пристегивание ремня безопасности.

1. Отрегулируйте сиденье до оптимального положения для работы,

приподнимите туловище и сядьте на сиденье.

2. Вытяните ремень безопасности на желаемую длину.

3. Убедитесь в том, что ремень не перекручен. И затем вставьте пластину (А)

в пряжку (Б) до момента, как произойдет щелчок при фиксации.

Отстегивание ремня безопасности.

1. Для того, чтобы отстегнуть ремень безопасности, просто нажмите кнопку (C)

на пряжке.

Ремень автоматически выскочит.

УПРАВЛЕНИЕ

Инструментарий

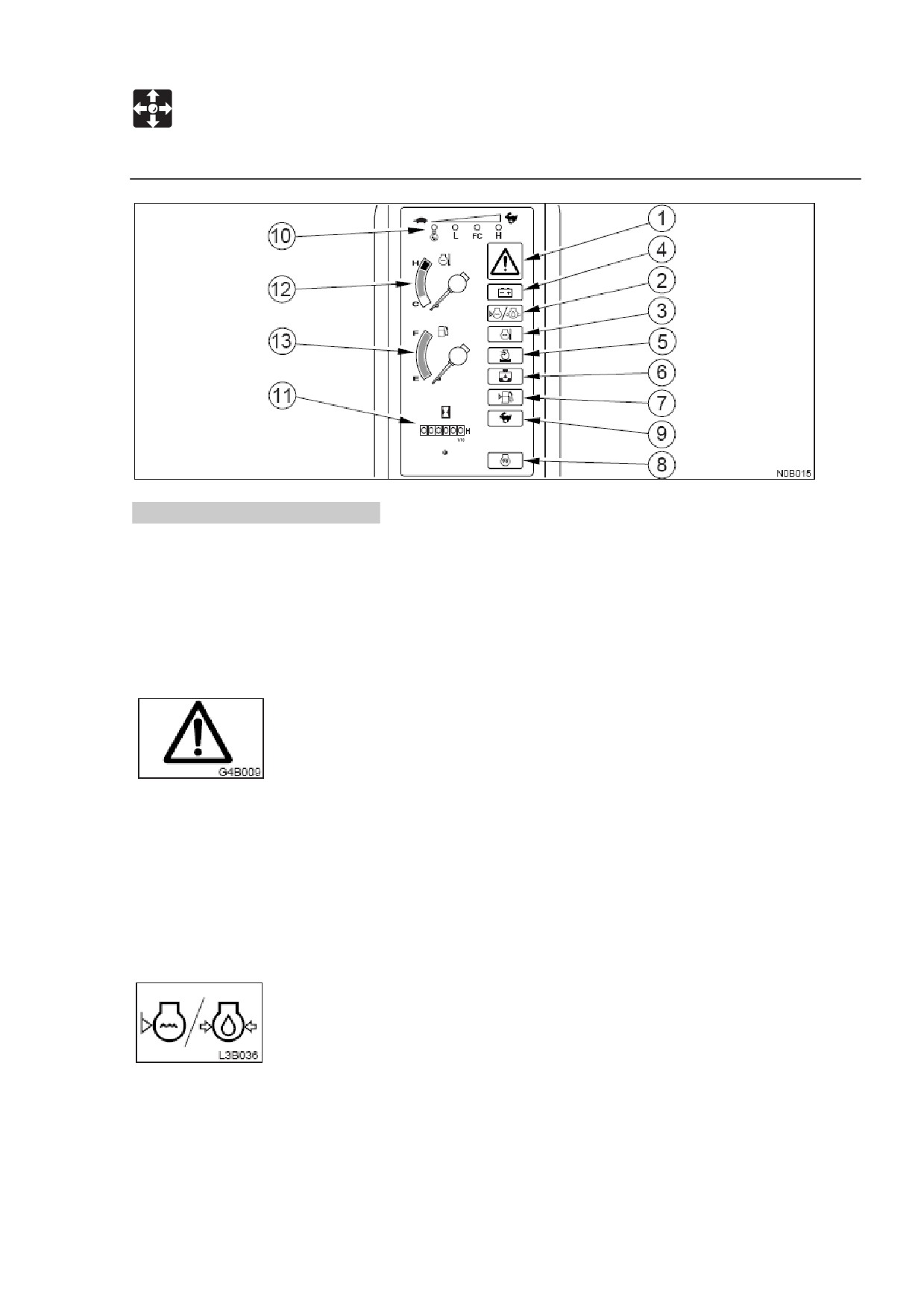

Предупредительные лампы.

ВАЖНО: Если мигает предупредительная лампа и звучит тревога, немедленно

остановите всю работу и проверьте и проведите техобслуживание

соответствующей части.

См. стр. Х и Х, «Если мигает лампа предупреждения».

1. Лампа критического состояния двигателя.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если падает давление масла в двигателе или уровень охлаждающей жидкости в

радиаторе, а также, если температура охлаждающей жидкости превышает

допустимый уровень при работающем двигателе. Через 5* секунд двигатель

останавливается или переходит на малые обороты холостого хода.

*: Серийный номер 51400007-51400071

15 секунд

2. Предупреждающая лампа давления масла/уровня охлаждающей

жидкости.

Эта лампа мигает одновременно со звуковым сигналом, если

давление смазочного масла или уровень охлаждающей жидкости в радиаторе

падает ниже норма при работающем двигателе.

УПРАВЛЕНИЕ

Инструментарий

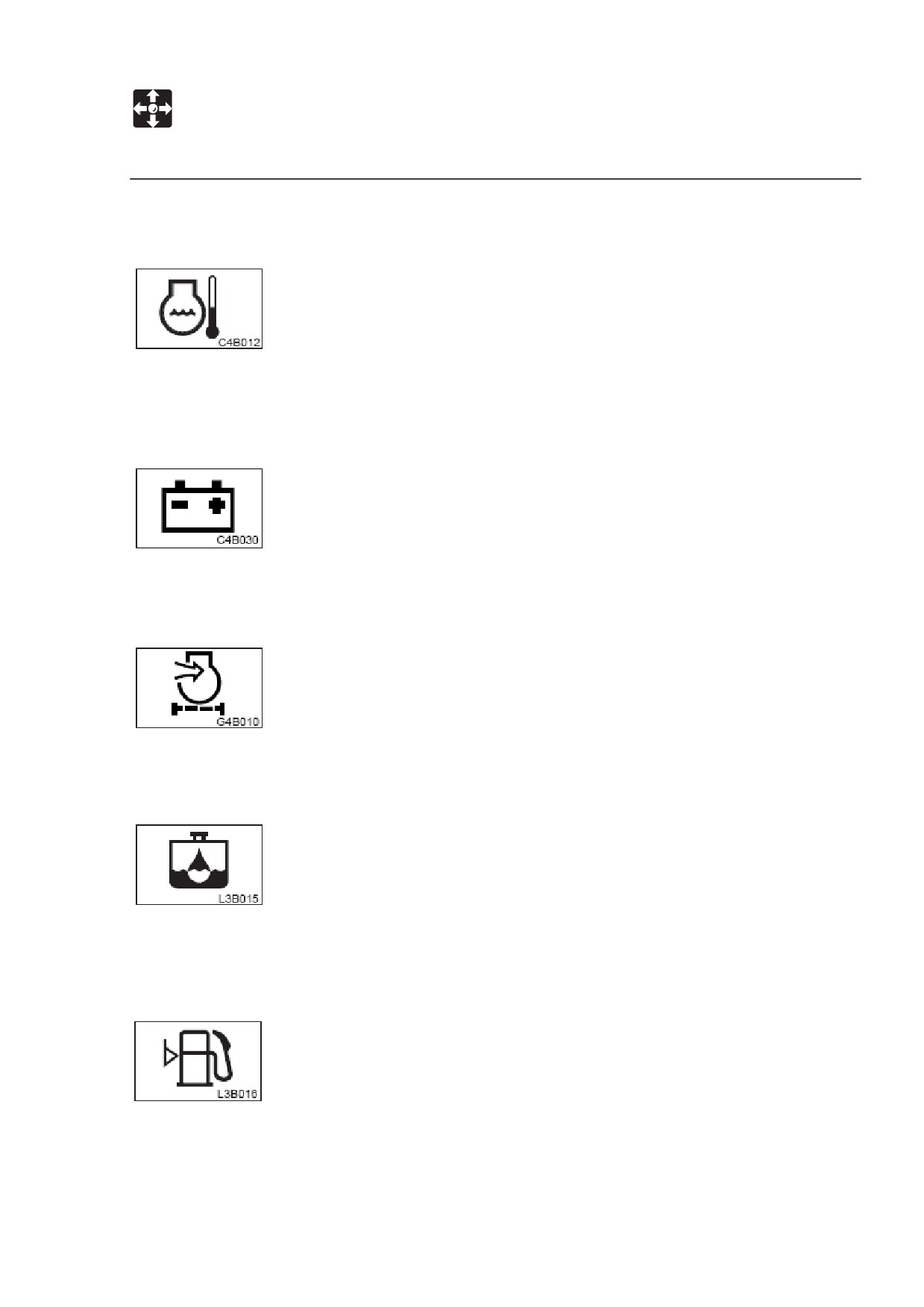

3. Предупреждающая лампа температуры охлаждающей жидкости.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если температура охлаждающей жидкости превышает допустимый уровень при

работающем двигателе.

4. Предупреждающая лампа заряда батареи.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при работающем двигателе возникает проблема с зарядной системой.

5. Предупреждающая лампа воздухоочистителя.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при работающем двигателе засоряется фильтр воздухоочистителя.

6. Предупреждающая лампа водного сепаратора.

Эта лампа мигает одновременно со звуковым сигналом тревоги,

если при положении

«ON» переключателя стартера в водоотделителе

фиксируется наличие воды.

7. Предупреждающая лампа уровня топлива.

Эта лампа загорается, если при положении «ON» переключателя

стартера уровень топлива является низким.

УПРАВЛЕНИЕ

Инструментарий

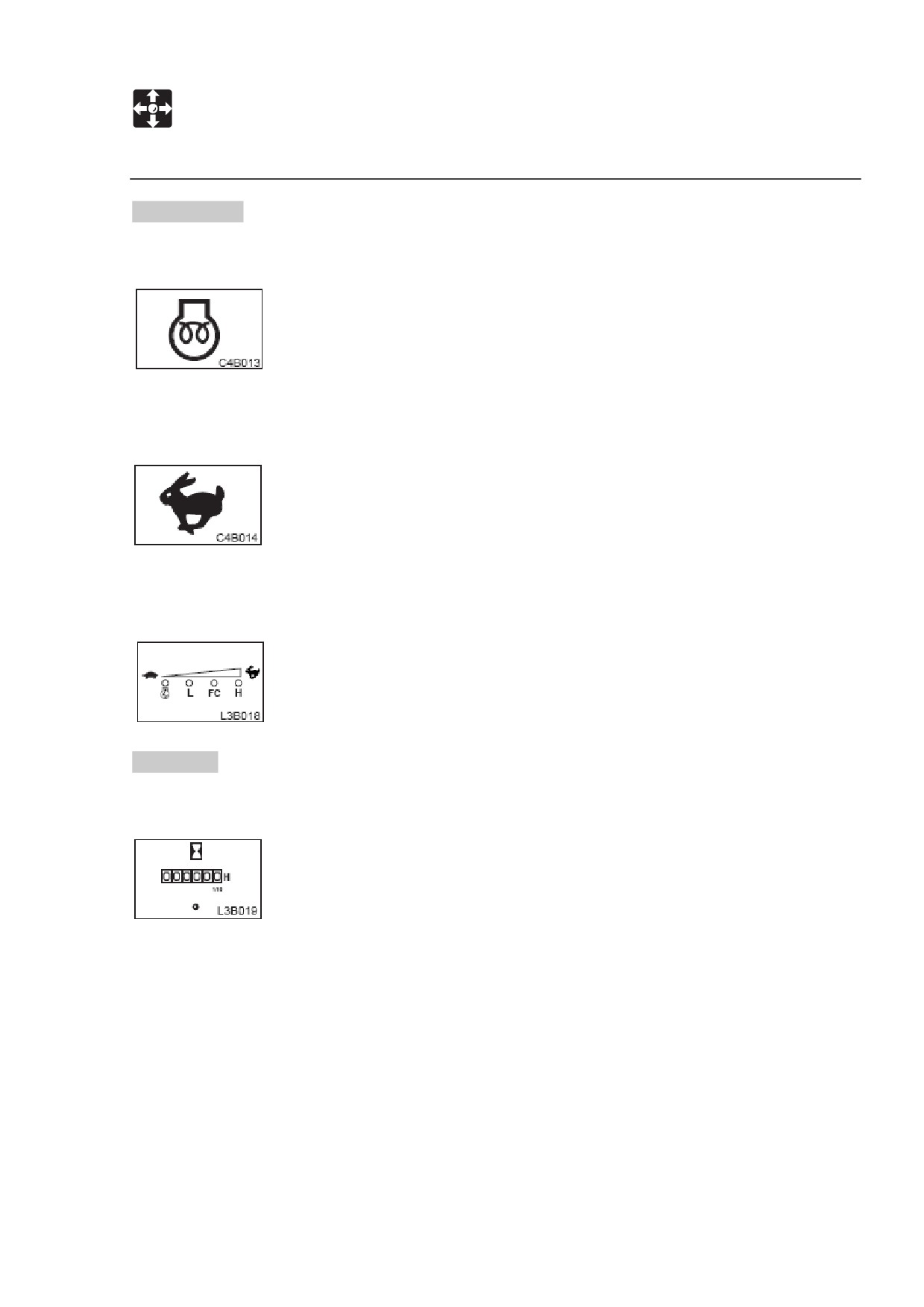

Индикаторы.

8. Лампа накаливания.

Эта лампа гаснет, когда заканчивается предварительный нагрев

двигателя.

9. Лампа транспортной скорости.

Эта лампа загорается, когда переключатель транспортной

скорости находится во 2м положении (большая скорость).

10. Лампа мощности.

Эти лампы показывают скорость двигателя.

Счетчики.

11. Счетчик часов.

Этот счетчик показывает полное количество времени работы

двигателя в часах. Самая правая цифра показывает десятые часа (6 минут).

Определяйте интервалы проверки и техобслуживания согласно времени,

показываемому на счетчике.

УПРАВЛЕНИЕ

Инструментарий

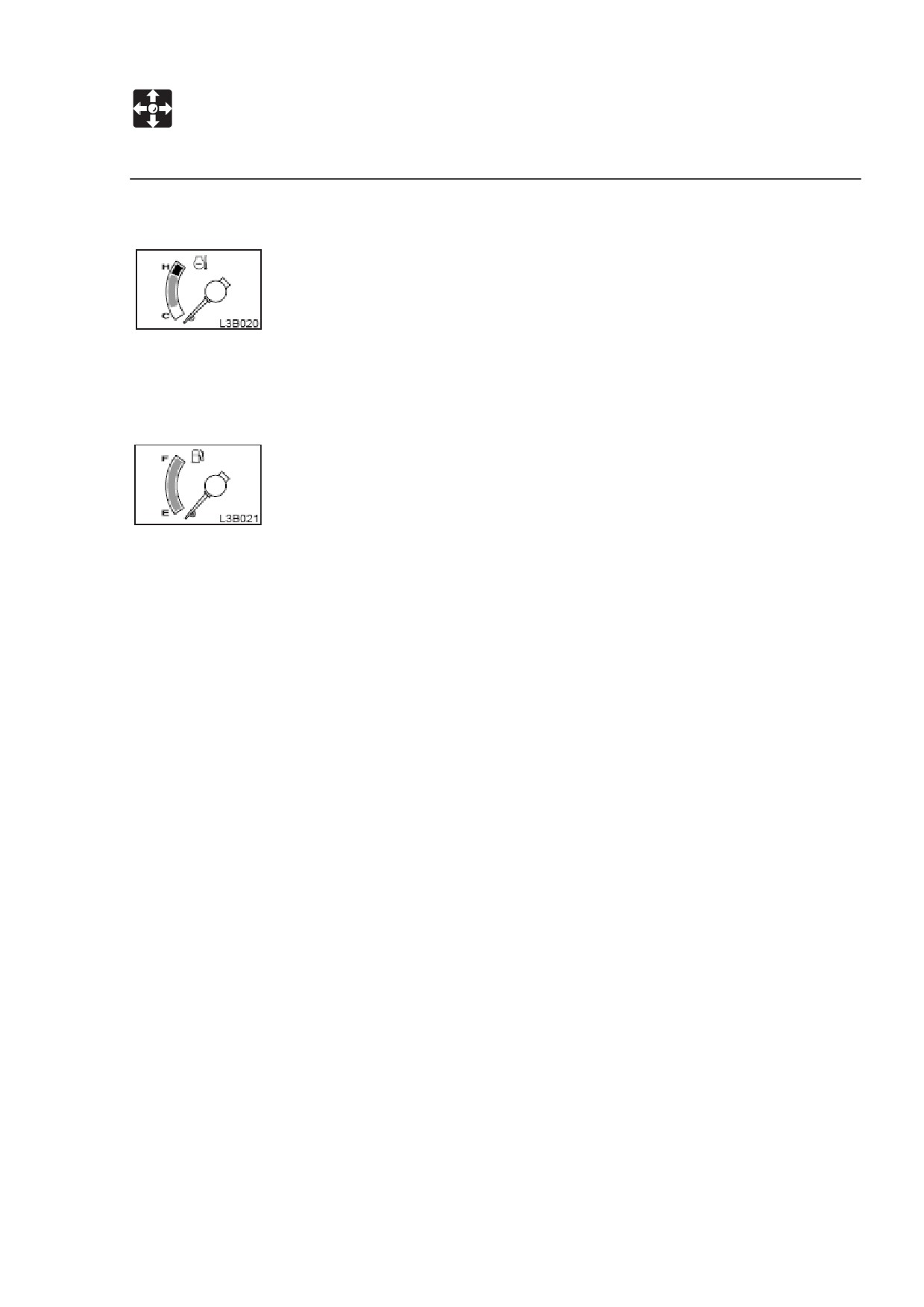

12. Датчик температуры воды.

Этот прибор показывает температуру воды, охлаждающей

двигатель. Во время работы машины стрелка должна быть в пределах зеленой

шкалы. Красная шкала показывает перегрев.

13. Датчик топлива.

Этот датчик показывает количество топлива в баке. Обязательно

заправляйте бак до того, как топливо закончится.

Takeshi ГИДРАВЛИЧЕСКИЙ ЭКСКАВАТОР TB1140 (Серийный номер 51400007). Руководство по использованию - часть 2
