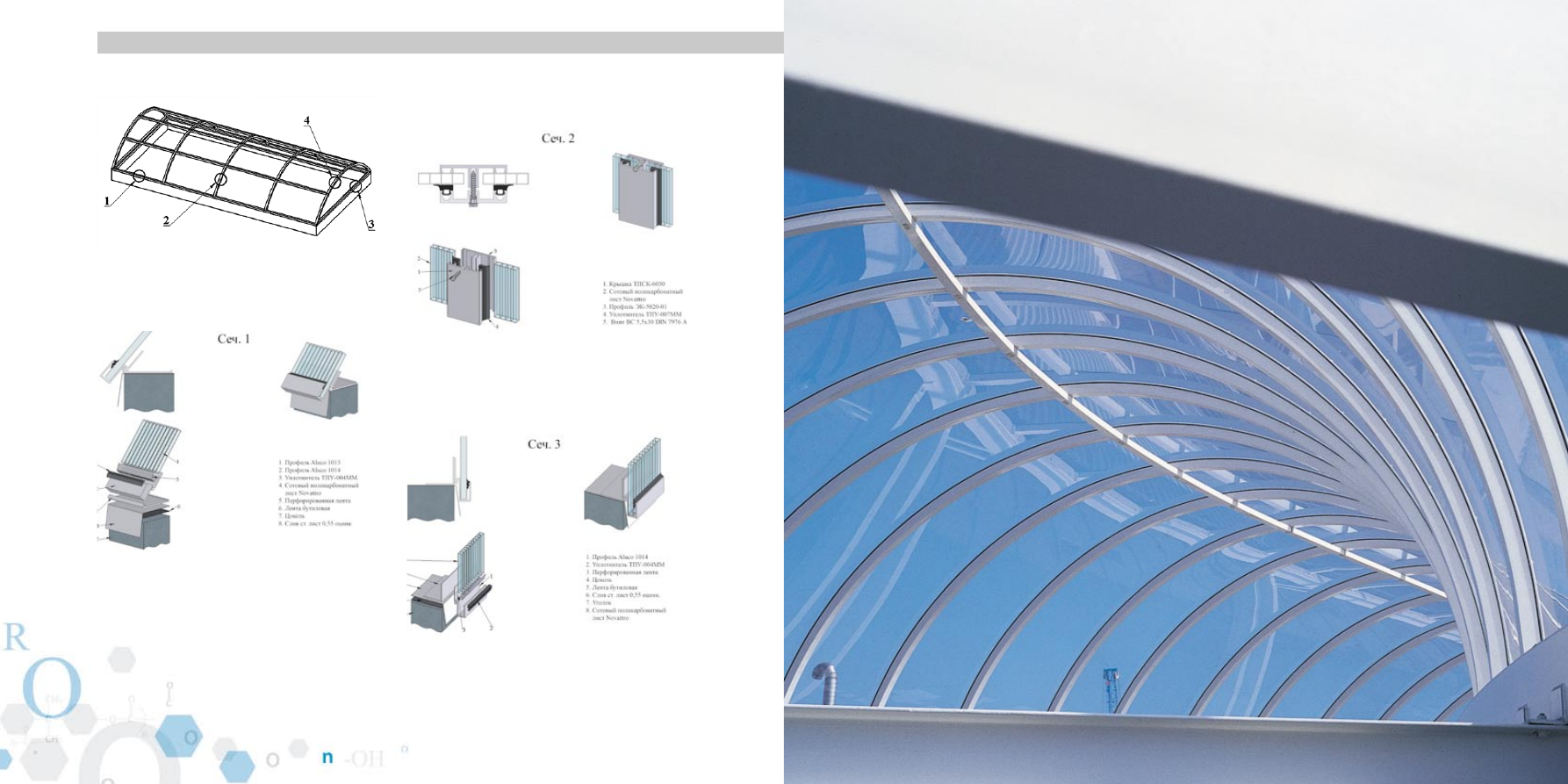

Рисунок 33  Каркас арочной конструкции укрывающего ограж-
дения зенитных фонарей

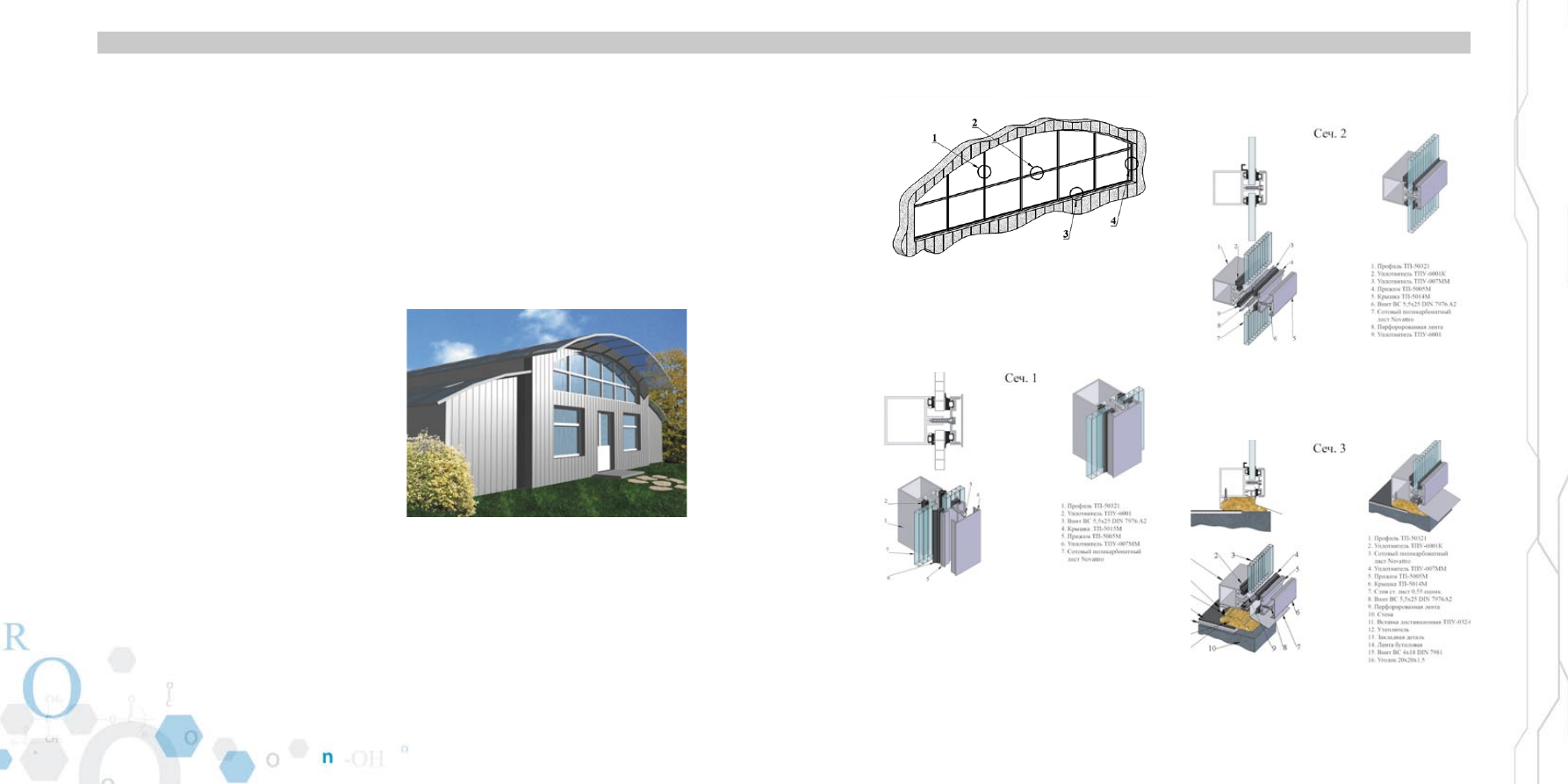

Рисунок 34  Типовой  узел соединения листа из поликарбоната
с профилем, закрепленным к цоколю: а – двухмерное изо-
бражение узла, б – трехмерное изображение узла, в – схема
сборки узла

Узел  соединения  листов  из  поликарбоната  с  профи-
лем, закрепленным к цоколю (рис. 34) – Сеч. 1.

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 35) – Сеч. 2.

Конструкции из поликарбонатных листов

last I

nno

ve

viv

e, 2008

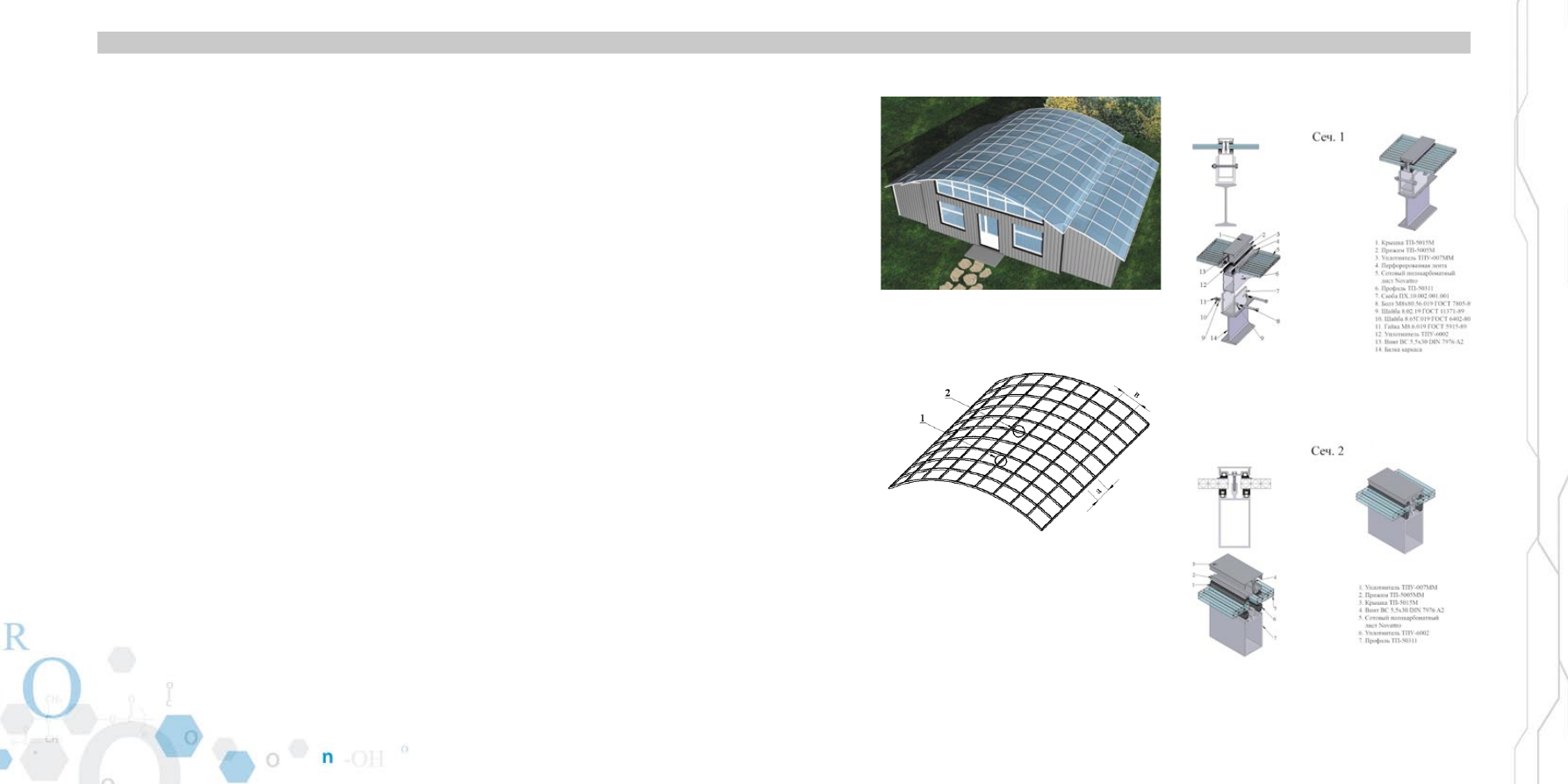

Рисунок 35  Типовой  узел соединения листов из поликарбона-
та в арочной конструкции укрывающего ограждения зенитных
фонарей: а – двухмерное изображение узла, б – трехмерное
изображение узла, в – схема сборки узла

Узел соединения листов из поликарбоната к цоколю в
торцевой части конструкции (рис. 36) – Сеч. 3

Рисунок 36  Типовой узел соединения листа из поликарбоната
в цокольной части конструкции арочного укрытия зенитных
фанарей: а – двухмерное изображение узла, б – трехмерное
изображение узла, в – схема сборки узла

а

а

а

б

б

б

в

в

в

102

103

102

Рекомендации по монтажу

Чтобы  конструкция  получилась  герметичной,  следует
закрывать торцы сотовых листов самоклеющейся лентой
и поликарбонатными профилями, как показано на черте-
жах сечений 1 и 3

Узел  соединения  листов  из  поликарбоната,  рас-
положенных  под  углом  90°  друг  относительно  друга
(рис. 37) – Сеч. 4

Узел  соединения  листов  из  поликарбоната  в  плоско-
стях, расположенных под углом (рис. 40) – Сеч. 1.

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 41) – Сеч. 2.

Рисунок 37  Типовой узел соединения листов из поликарбо-
ната, расположенных под углом 90° друг относительно друга
в арочной конструкции укрывающего ограждения зенитных
фонарей: а – двухмерное изображение узла, б – трехмерное
изображение узла, в – схема сборки узла

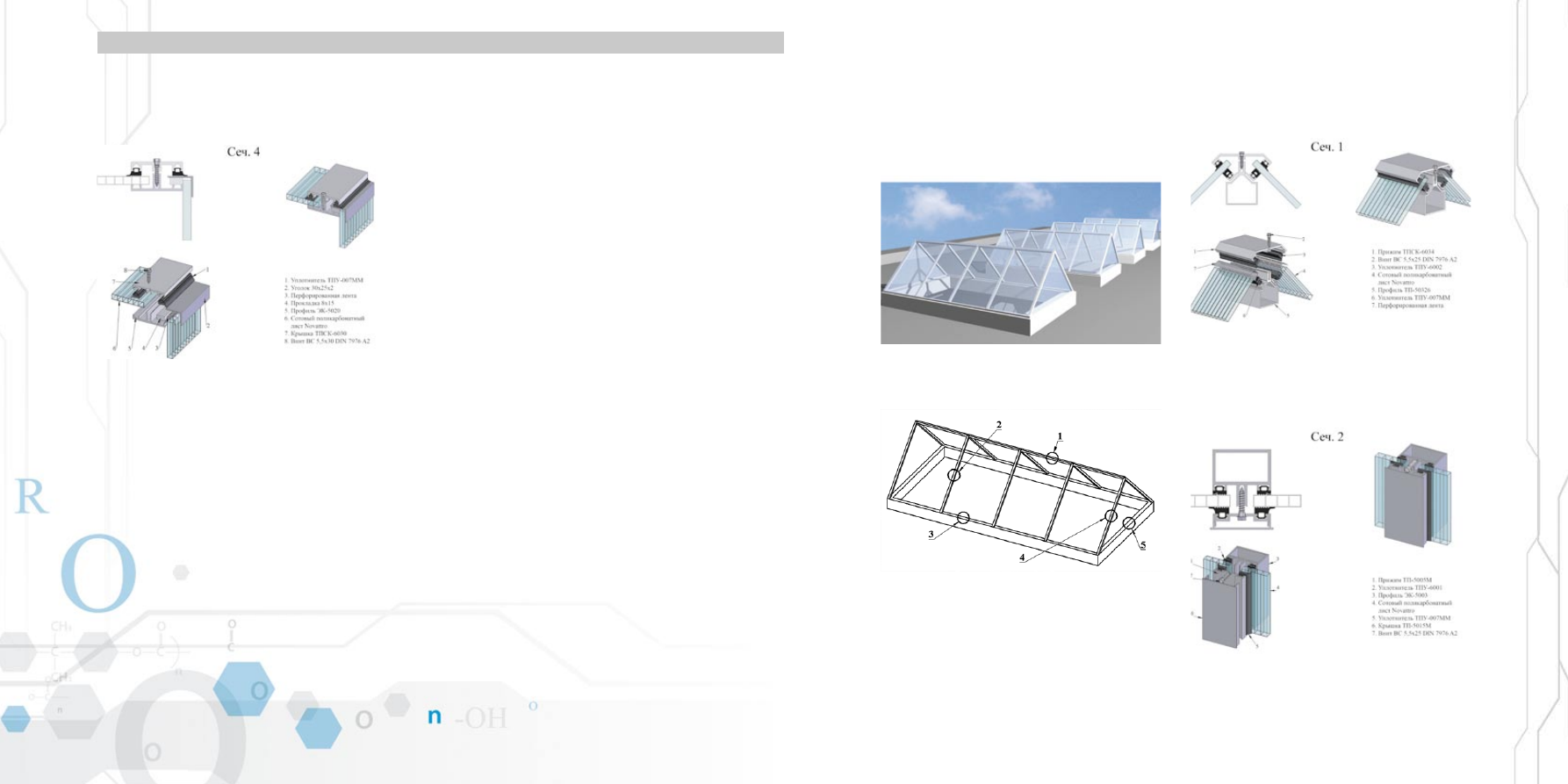

Рисунок 38  Конструкция двускатного укрывающего огражде-
ния зенитных фонарей

Рисунок 39  Каркас конструкции двускатного укрывающего
ограждения зенитных фонарей

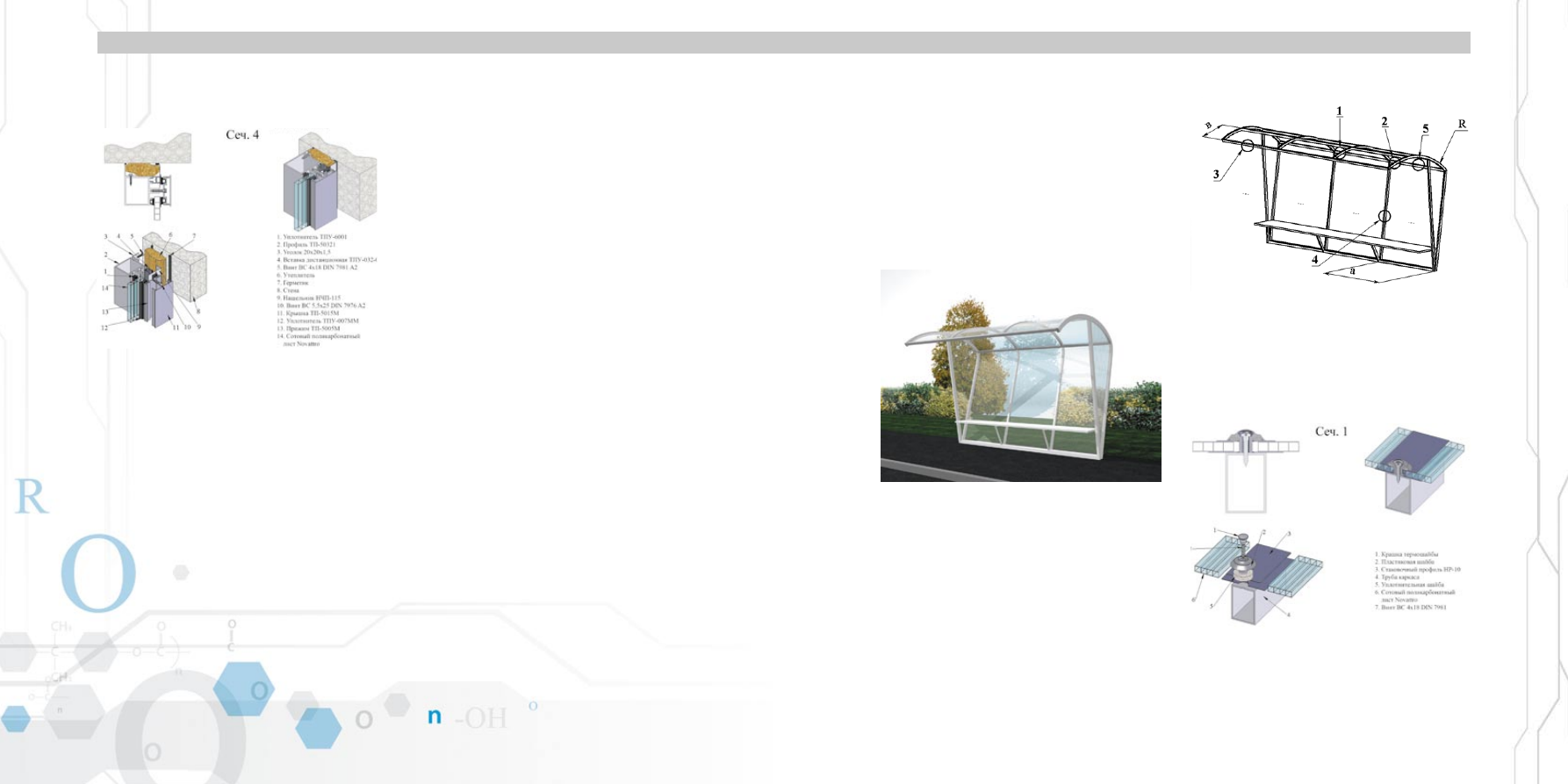

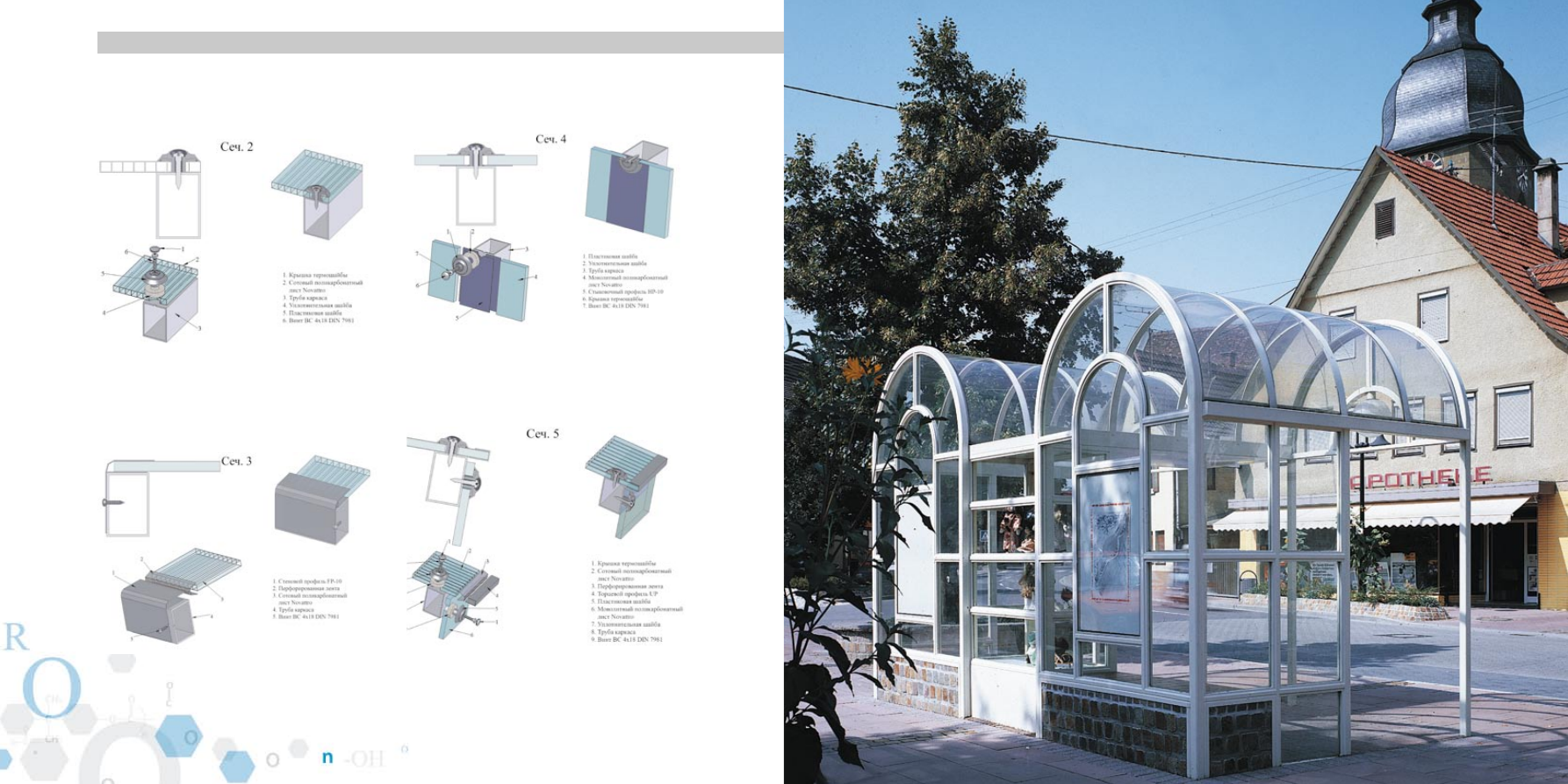

Рисунок 40  Типовой  узел соединения листов из поликар-
боната с коньковым профилем в конструкции двускатного
укрывающего ограждения зенитных фонарей: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 41  Типовой  узел соединения листов из поликарбо-
ната в конструкции двускатного укрывающего ограждения
зенитных фонарей: а – двухмерное изображение узла, б – трех-
мерное изображение узла, в – схема сборки узла

Зенитный фонарь:

двускатная схема

В процессе реконструкции зданий, а также если предпо-
лагаются открывающиеся створки фонарей для вентиля-
ции  помещения,  целесообразно  применять  двускатную
схему   Преимущества  поликарбонатного  остекления  в
данной  схеме  аналогичны  тем,  что  указаны  в  описании
арочной  конструкции  фонаря   Дополнительным  плю-
сом  данной  конструкции  следует  считать  применение
маломощных  электрических  приводов,  управляющих
створками   Уменьшение  мощности  происходит  за  счет
облегчения  конструкции  при  использовании  поликар-
боната вместо стекла  Кроме того, в случае отказа одного
из  электроприводов  открывающиеся  створки  фонаря
окажутся целыми, потому что поликарбонат очень проч-
ный  Стекло в подобной ситуации может лопнуть

Преимущества поликарбоната в данной конструкции:

1)  высокая стойкость к ветровым и снеговым нагрузкам

2)  легкость

3)  хорошее светопропускание

4)  хорошие теплоизолирующие свойства

5)  низкая воспламеняемость

Типы используемых листов

Сотовые листы любой толщины 6-32 мм

Монолитные листы толщиной до 10 мм

Конструктивные особенности

Для каждого конкретного случая необходимо выполнить
точный расчет шага несущих конструкций, как показано
в главе 14 «Сбор нагрузок и определение шага несущих
конструкций»

Конструкции из поликарбонатных листов

а

б

в

а

а

б

б

в

в

104

105

104

Узел  соединения  листов  из  поликарбоната  с  профи-
лем,  закрепленным к цоколю (рис. 42) – Сеч. 3.

Узел соединения листов из поликарбоната в цоколь-
ной части конструкции (рис. 44) – Сеч. 5

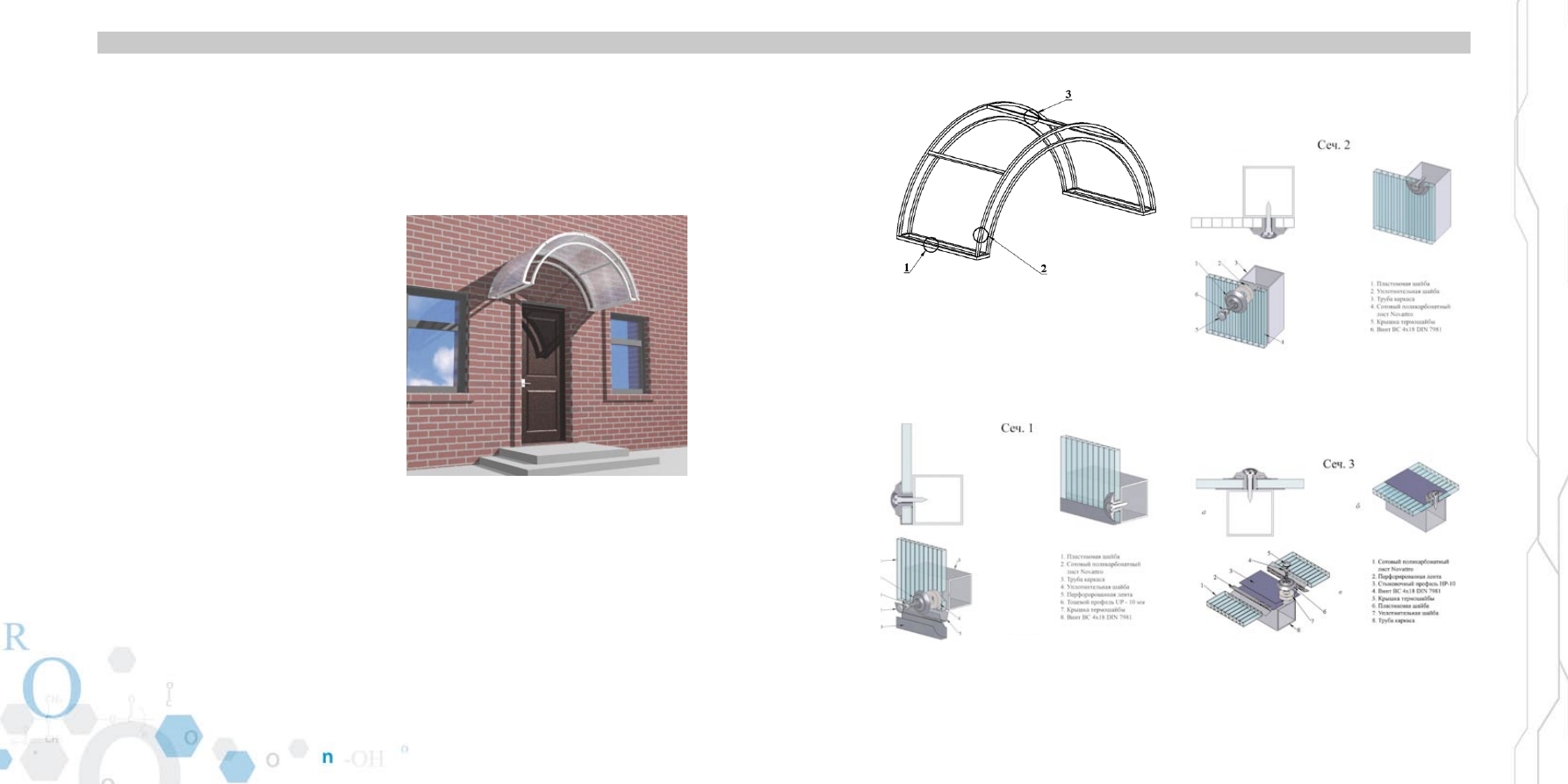

Рисунок 42  Типовой  узел соединения листов из поликарбо-
ната с профилем, закрепленным к цоколю: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

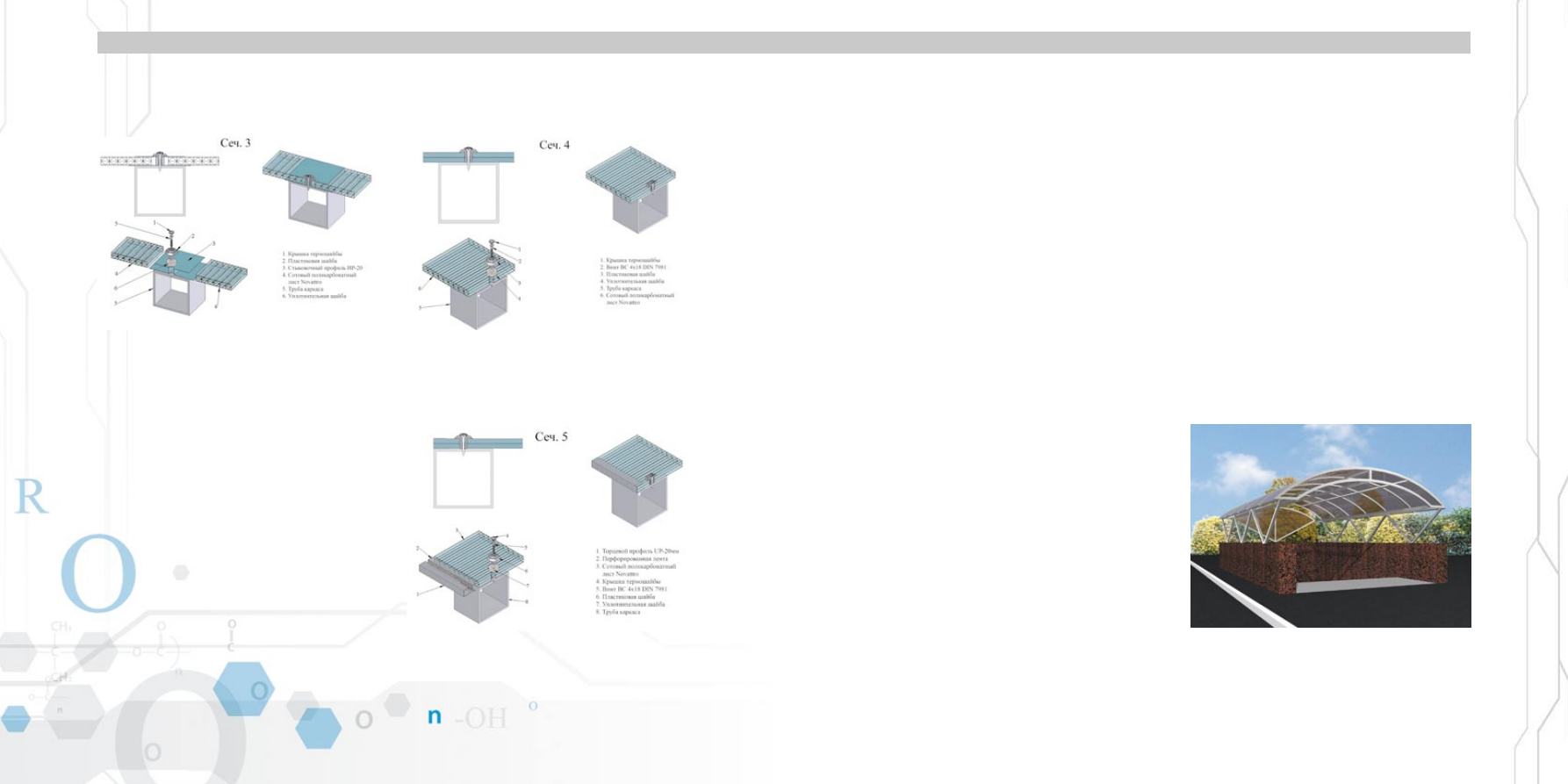

Рисунок 43  Типовой узел соединения листов из поликарбо-
ната, расположенных под углом 90° друг относительно друга в
конструкции двускатного укрывающего ограждения зенитных
фонарей: а – двухмерное изображение узла, б – трехмерное
изображение узла, в – схема сборки узла

Рисунок 44  Типовой узел соединения листа из поликарбона-
та в цокольной части конструкции двускатной конструкции
зенитного фонаря: а – двухмерное изображение узла, б – трех-
мерное изображение узла, в – схема сборки узла

Рисунок 45  Г-образная конструкция козырька

Козырек: Г-образная

конструкция

Современный  офис,  имеющий  собственный  вход  в  зда-
ние,  немыслим  без  оригинального  украшения  фасада
Одним из элементов такого украшения служит козырек
–  навесная  конструкция  над  входом  или  окнами   Козы-
рек  выполняет  сразу  три  функции:  он  придает  фасаду
определенный  архитектурный  стиль,  служит  защитой
от  дождя  и  снега,  является  носителем  рекламы   Поэто-
му  к  материалу,  наполняющему  каркас,  предъявляют
повышенные  требования   Чтобы  успешно  выполнить
свое назначение, козырек должен быть очень прочным,
легким  и  прозрачным   Все  эти  требования  применимы
к  поликарбонату,  вот  почему  он  так  популярен  при
изготовлении  элементов  входной  группы  и  наружной
рекламы  Существует большое количество конструкций
козырьков, одна из них – Г-образная

Преимущества поликарбоната:

1   ударостойкость

2   легкость

3   высокое светопропускание

4   высокие эстетические характеристики

5   широкая цветовая гамма

Какого типа листы используются

Сотовые листы любой толщины и расцветки

Монолитные  листы  любой  толщины  и  расцветки,  если
важна высокая прозрачность козырька

Конструктивные особенности

Для каждого конкретного случая необходимо выполнить
точный  расчет  шага  несущих  конструкций  и  толщины
листа, как показано в главе 14 «Сбор нагрузок и опреде-
ление шага несущих конструкций»  Однако если кровлю
козырька делать не слишком выступающей, то ветровая
и снеговая нагрузка на него не будет большой  В таком
случае  сотовые  листы  можно  применять  минимальной
толщины, и вся конструкция получится очень легкой  Ее
собирают полностью на поликарбонатном профиле

Рекомендации по монтажу

См   общие  рекомендации  в  главе  15  «Инструкция  по
монтажу листов из поликарбоната»

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Узел  соединения  листов  из  поликарбоната,  рас-
положенных  под  углом  90°  друг  относительно  друга
(рис. 43) – Сеч. 4

а

а

а

б

б

б

в

в

в

106

107

В данной конструкции используются четыре типовых
соединительных узла (рис. 47-50). Рассмотрим каждый
из них.

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса  бокового  ограждения  конструкции  (рис.  47)
– Сеч. 1.

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса, расположенных с торца конструкции (рис. 48)
– Сеч. 2.

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 49) – Сеч. 3.

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса (рис. 50) – Сеч. 4.

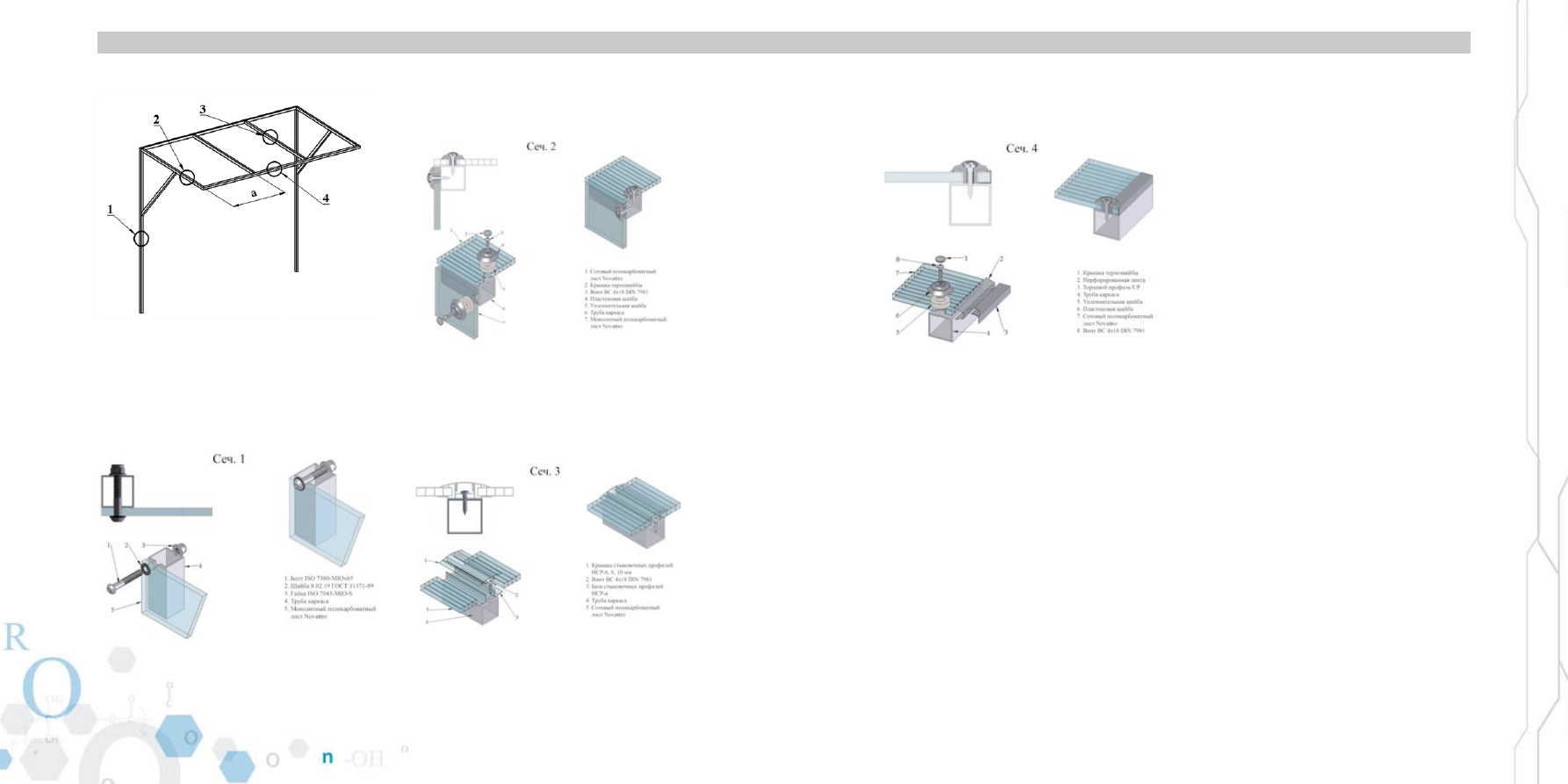

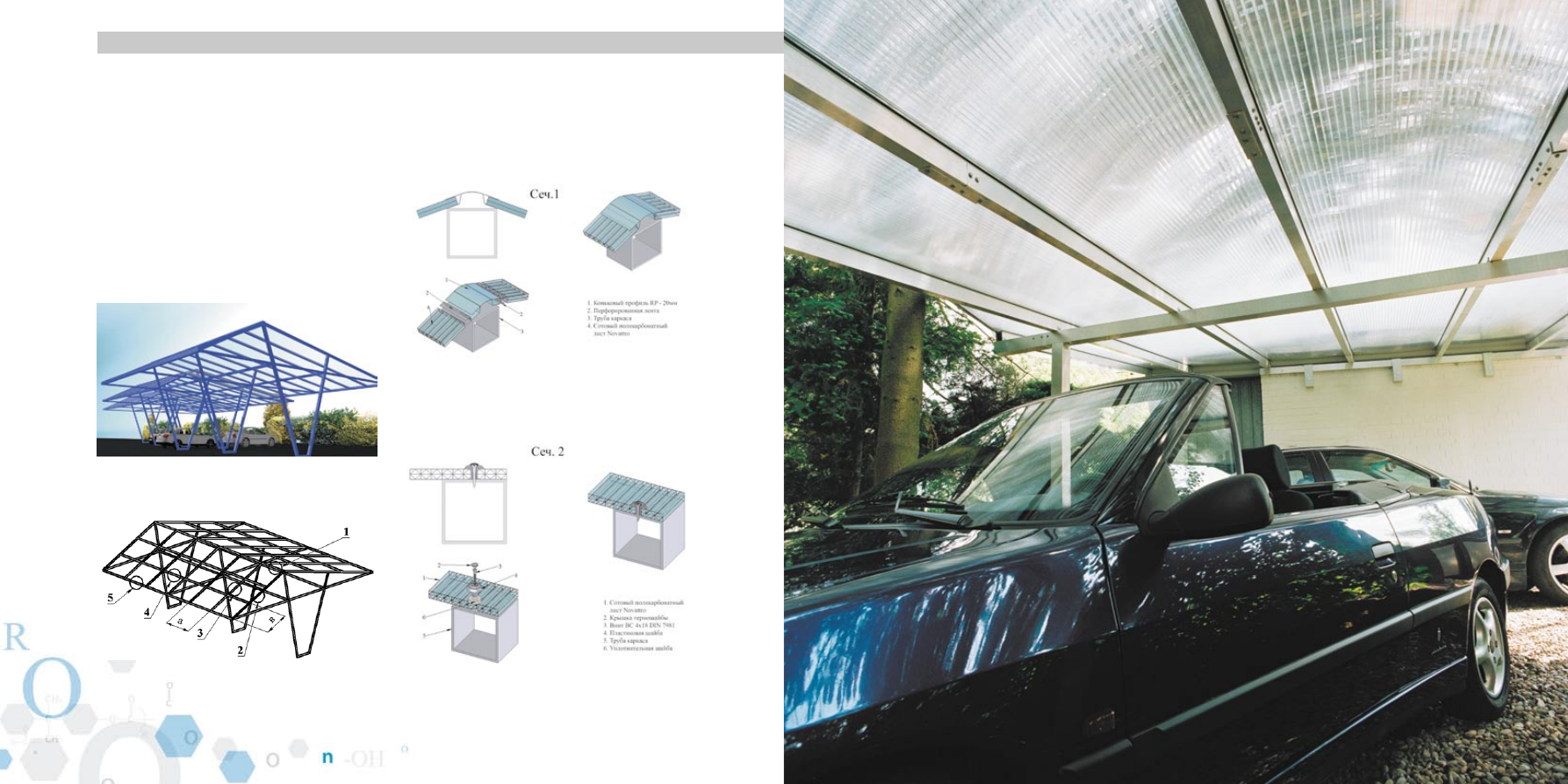

Рисунок 46  Каркас Г-образной конструкции козырька

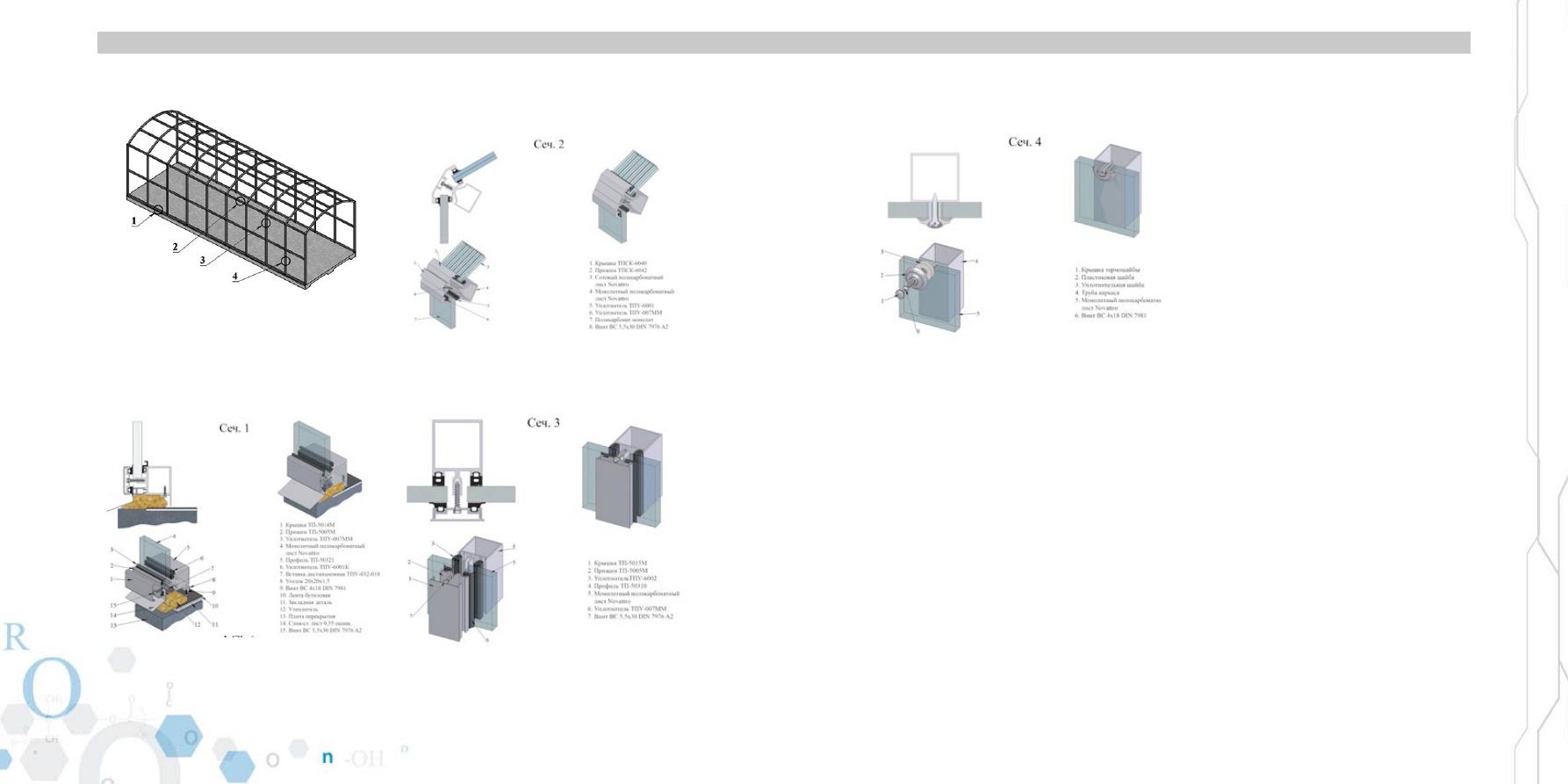

Рисунок 47  Типовой  узел соединения листов из поликар-
боната бокового ограждения конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 49  Типовой  узел соединения листов из поликар-
боната в Г-образной конструкции козырька: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 50  Типовой  узел соединения листов из поликарбо-
ната: а – двухмерное изображение узла, б – трехмерное изо-
бражение узла, в – схема сборки узла

Рисунок 48  Типовой  узел соединения листов из поликарбо-
ната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Козырек: угловая

конструкция

Если  помещение  занимает  угловую  часть  здания,  то
возникает  необходимость  сделать  единый  навес  над
обеими  сторонами   В  таком  случае  предпочтительна
угловая конструкция козырька  Ее часто используют при
украшении кафе и бутиков, стараясь привлечь клиентов
красивым  современным  фасадом   Гибкость  и  прекрас-
ные  эстетические  качества  поликарбоната  делают  его
незаменимым при изготовлении углового козырька

Преимущества поликарбоната:

1)  возможность изгибать в холодном состоянии

2)  легкость

3)  ударостойкость

4)  высокое светопропускание

5)  широкая цветовая гамма

Какого типа листы используются

Сотовые листы любой толщины и расцветки

Монолитные  листы  любой  толщины  и  расцветки,  если
важна высокая прозрачность козырька

Конструктивные особенности

Для каждого конкретного случая необходимо выполнить
точный  расчет  шага  несущих  конструкций  и  толщины
листа, как показано в главе 14 «Сбор нагрузок и опреде-
ление шага несущих конструкций»  Однако если кровлю
козырька делать не слишком выступающей, то ветровая
и снеговая нагрузка на него не будет большой  В таком
случае  сотовые  листы  можно  применять  минимальной
толщины, и вся конструкция получится очень легкой  Ее
собирают полностью на поликарбонатном профиле

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

а

б

в

а

б

в

а

б

в

а

б

в

108

109

Рекомендации по монтажу

См   общие  рекомендации  в  главе  15  «Инструкция  по
монтажу листов из поликарбоната»

В данной конструкции используются пять типовых соеди-
нительных узла (рис  53-57)  Рассмотрим каждый из них

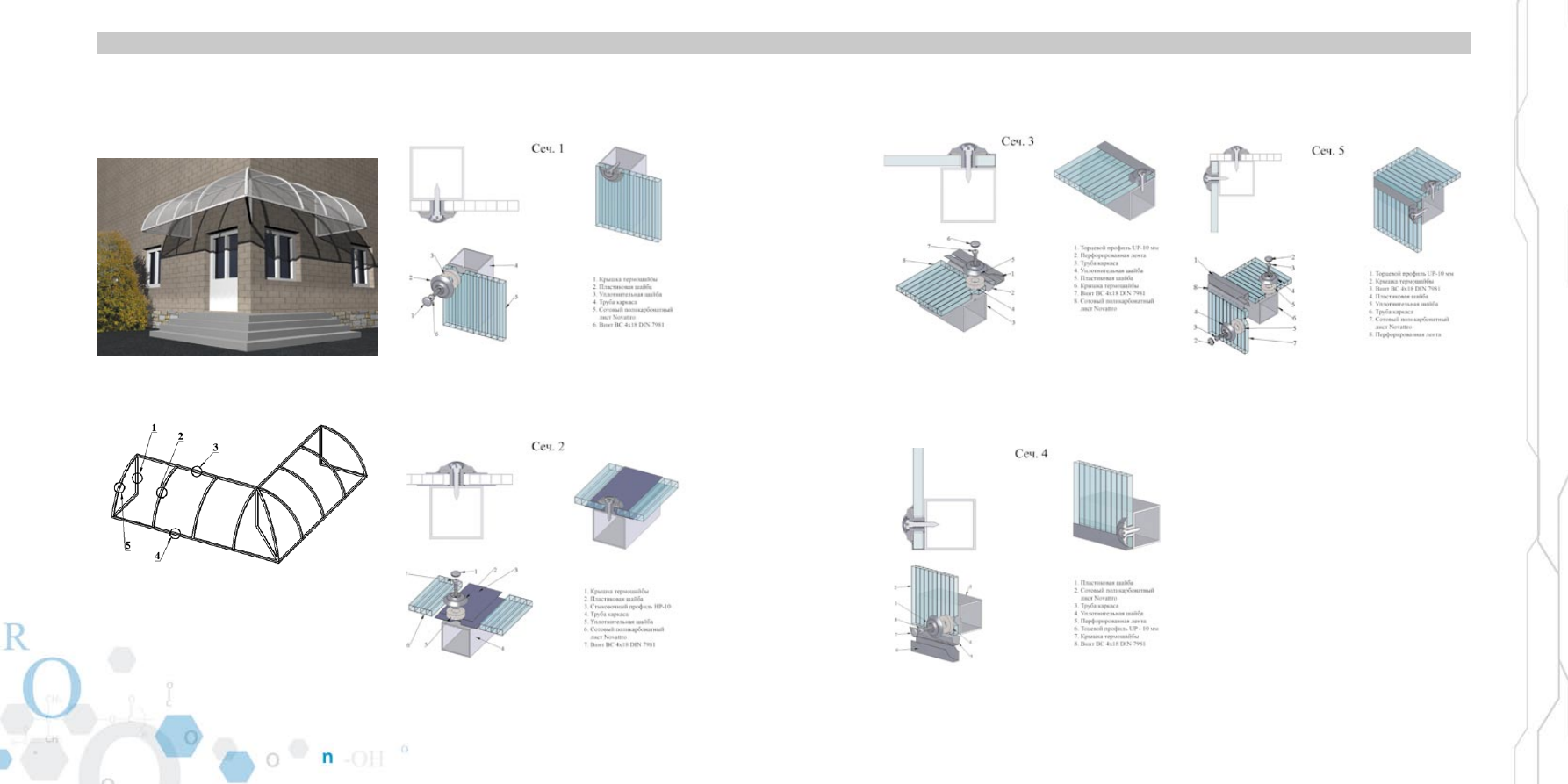

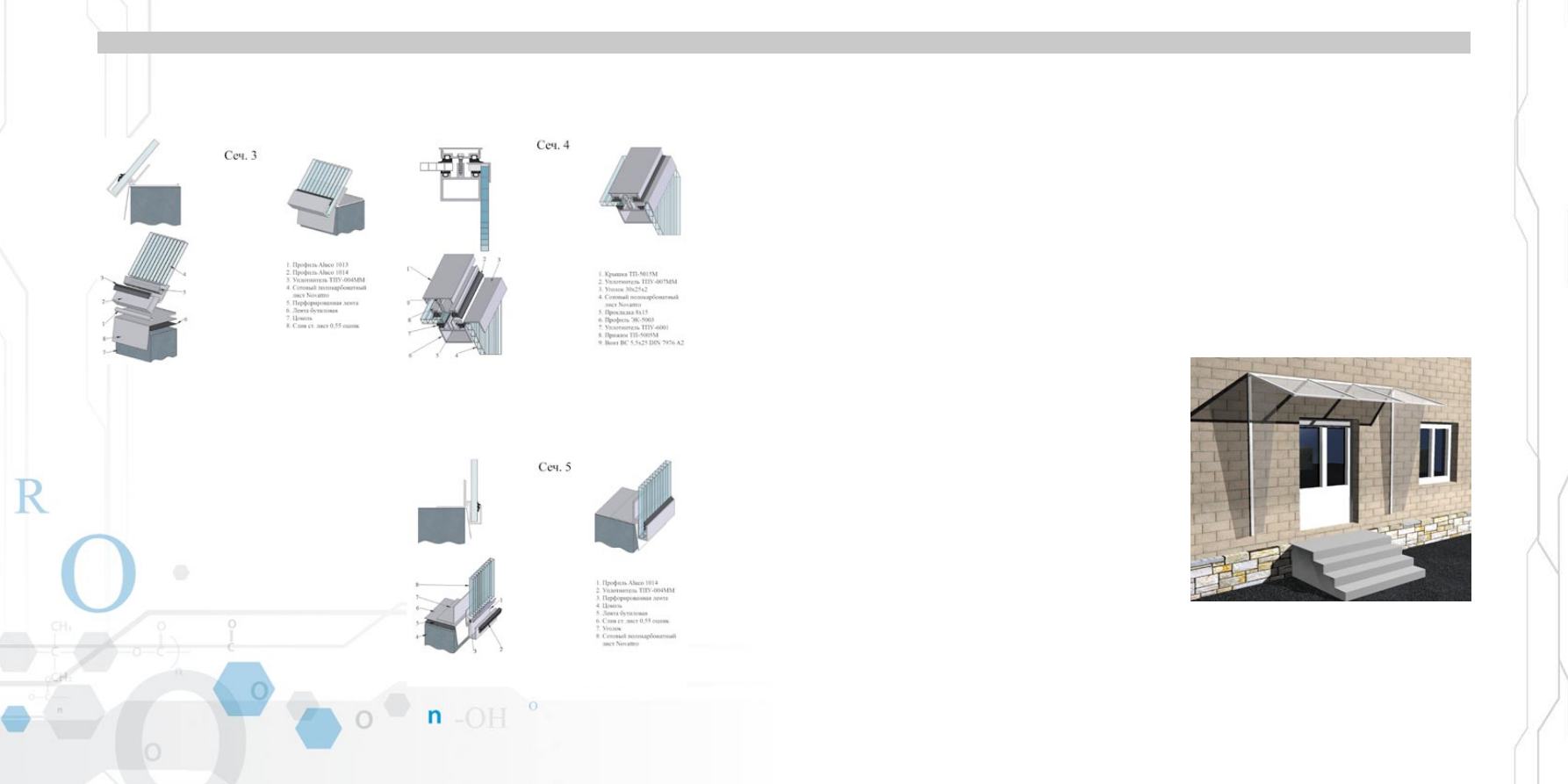

Рисунок 53  Типовой  узел соединения листов из поликарбона-
та в угловой конструкции козырька: а – двухмерное изображе-
ние узла, б – трехмерное изображение узла, в – схема сборки
узла

Рисунок 55  Типовой  узел соединения листов из поликарбо-
ната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 57  Типовой узел соединения листов из поликарбо-
ната, расположенных под углом 90° друг относительно друга в
угловой конструкции козырька: а – двухмерное изображение
узла, б – трехмерное изображение узла, в – схема сборки узла

Рисунок 56  Типовой  узел соединения листов из поликарбо-
ната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 54  Типовой  узел соединения листов из поликарбона-
та  угловой конструкции  козырька: а – двухмерное изображе-
ние узла, б – трехмерное изображение узла, в – схема сборки
узла

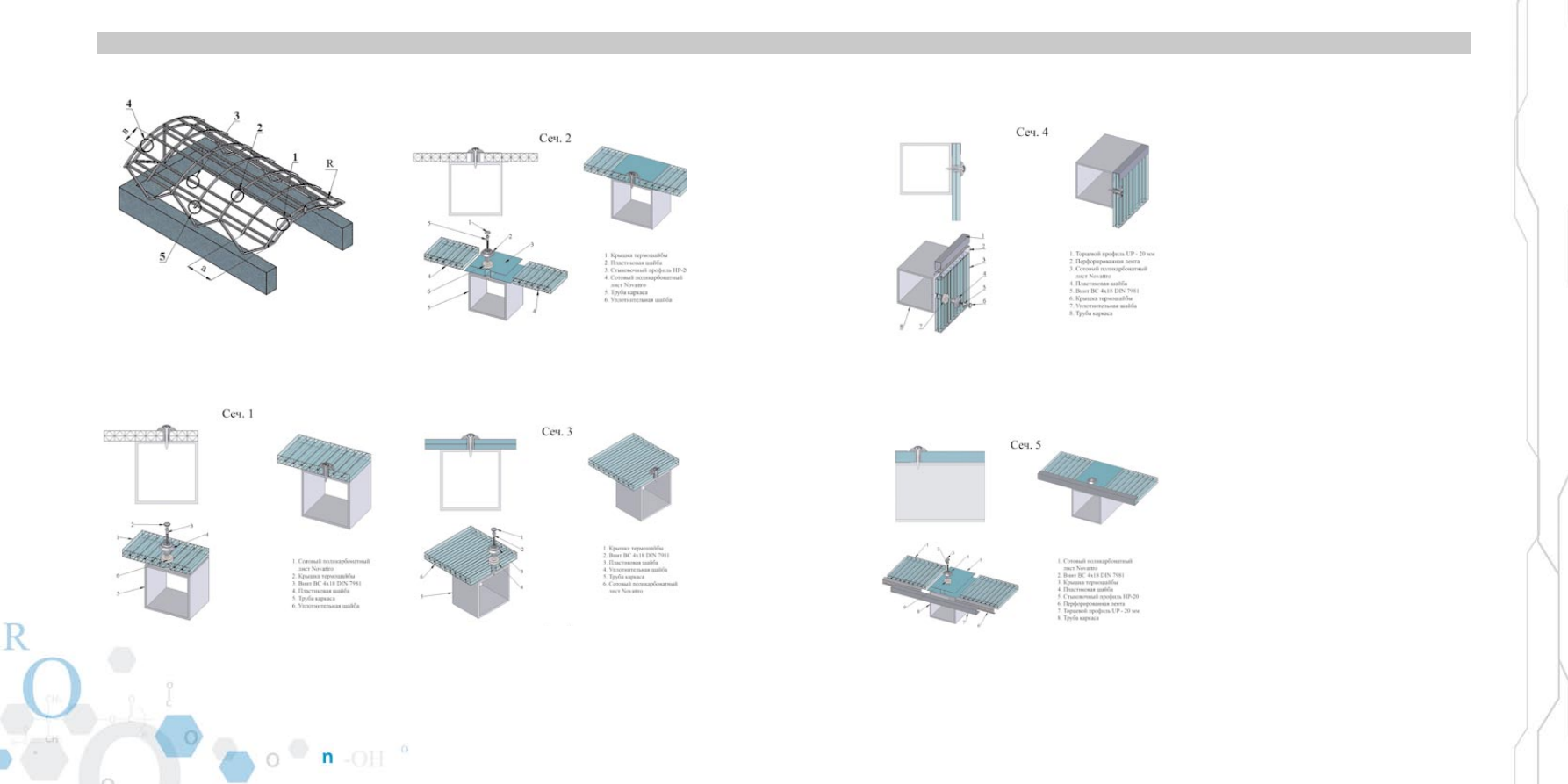

Рисунок 51  Угловая конструкция козырька

Рисунок 52  Каркас угловой конструкции козырька

Узел  соединения  листов  из  поликарбоната  с  тру-
бой  каркаса,  расположенных  с  торца  конструкции
(рис. 53) – Сеч. 1.

Узел  соединения  листов  из  поликарбоната  с  тру-
бой  каркаса,  расположенных  с  торца  конструкции
(рис. 55) – Сеч. 3.

Узел  соединения  листов  из  поликарбоната,  рас-
положенных под углом 90° друг относительно друга
(рис. 57) – Сеч.5

Узел  соединения  листов  из  поликарбоната  с  тру-
бой  каркаса,  расположенных  с  торца  конструкции
(рис. 56) – Сеч. 4.

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 54) – Сеч. 2.

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

а

б

в

а

а

а

а

б

б

б

б

в

в

в

в

110

111

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Козырек: арочная

конструкция

Небольшой и изящный, кажущийся невесомым, козырек
украсит  вход  в  любое  помещение   Благодаря  легкости
поликарбоната  данную  конструкцию  можно  крепить
прямо к стене, не используя опоры  Его несложно мон-
тировать и поддерживать в чистом состоянии

Преимущества поликарбоната:

1   возможность изгибать в холодном состоянии

2   легкость

3   ударостойкость

4   высокое светопропускание

5   широкая цветовая гамма

Какого типа листы используются

Сотовые листы любой толщины и расцветки

Монолитные  листы  любой  толщины  и  расцветки,  если
важна высокая прозрачность козырька

Конструктивные особенности

Если  козырек  делать  не  слишком  выступающим,  то  ве-
тровая  и  снеговая  нагрузка  на  него  не  будет  большой
В таком случае сотовые листы можно применять мини-
мальной  толщины,  и  вся  конструкция  получится  очень
легкой   Ее  собирают  полностью  на  поликарбонатном
профиле

Рекомендации по монтажу

Для определения радиуса изгиба конкретной конструк-
ции  следует  обратиться  к  главе  14  «Сбор  нагрузок  и
определение  шага  несущих  конструкций»  и  таблицам
Приложений

См   общие  рекомендации  в  главе  15  «Инструкция  по
монтажу листов из поликарбоната»

Рисунок 60  Типовой  узел соединения листов из поликарбо-
ната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 61  Типовой  узел соединения листов из поликарбо-
ната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 62  Типовой  узел соединения листов из поликар-
боната в конструкции арочного козырька: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

В данной конструкции используются три типовых соеди-
нительных узла (рис  60-62)  Рассмотрим каждый из них

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса, расположенных с торца конструкции (рис. 60)
– Сеч. 1.

Рисунок 58  Арочная конструкция козырька

Рисунок 59  Каркас арочной конструкции козырька

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса, расположенных с торца конструкции (рис. 61)
– Сеч. 2.

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 62) – Сеч. 3.

а

а

б

б

в

в

112

113

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Кровля: арочная схема

Светопропускающая  кровля  становится  в  последнее
время  весьма  популярным  конструктивным  решением
для  промышленных  и  жилых  зданий   Причем  арочную
схему  кровли  возможно  создать  исключительно  с  по-
мощью поликарбоната, поскольку он допускает дефор-
мацию в холодном состоянии без потери своих свойств
Легкость  поликарбоната  позволяет  не  использовать
опоры,  а  создавать  красивые  самонесущие  конструк-
ции   Этот  материал  соответствует  всем  требованиям,
которые  предъявляются  к  светопрозрачной  кровле:  он
хорошо пропускает внешний свет, сохраняет тепло вну-
три,  выдерживает  значительные  снеговые  нагрузки,  не
воспламеняется   Что  касается  сотового  поликарбоната,
то  этот  тип  листов  мягко  рассеивает  солнечный  свет,
уменьшая его яркость и слепящий эффект  Специальное
УФ-покрытие  задерживает  ультрафиолет  и  продлевает
срок службы материала

Преимущества поликарбоната:

1)  легкость

2)  возможность изгибать в холодном состоянии

3)  стойкость  к  значительным  ветровым  и  снеговым  на-
грузкам

4)  ударостойкость

5)  хорошие теплоизолирующие свойства

6)  высокое светопропускание

7)  пожаробезопасность

Какого типа листы используются

Сотовые листы толщиной 10-32 мм

Монолитные листы используют при повышенных требо-
ваниях к светопропусканию, например при остеклении
зимнего сада

Конструктивные особенности

Благодаря  меньшему,  чем  у  стекла,  весу  поликарбонат
позволяет делать более широкие пролеты между опора-
ми и тем самым экономить на металлоконструкции  Для
расчета оптимальной толщины листов в зависимости от
шага  несущих  конструкций  и  ожидаемых  нагрузок  см
главу  14  «Сбор  нагрузок  и  определение  шага  несущих
конструкций»

Для определения радиуса изгиба конкретной конструк-
ции  следует  обратиться  к  главе  14  «Сбор  нагрузок  и
определение  шага  несущих  конструкций»  и  таблицам
Приложений

Рекомендации по монтажу

Важно помнить, что направление полых каналов сотовых
панелей должно совпадать с направлением ската крыши,
а при установке в качестве стен укрытия каналы должны
располагаться вертикально

Как для всех конструкций из поликарбоната, создаваемых
для эксплуатации на улице, следует оставлять допуск на
термическое расширение листов  См  раздел  «Термиче-
ское расширение» главы 13 «Свойства поликарбонатных
листов»

Рисунок 63  Кровля

Рисунок 64  Каркас кровли

Рисунок 65  Типовой  узел соединения листов из поликарбона-
та в конструкции кровли: а – двухмерное изображение узла, б
– трехмерное изображение узла, в – схема сборки узла

Рисунок 66  Типовой  узел соединения листов из поликарбона-
та в конструкции кровли: а – двухмерное изображение узла, б
– трехмерное изображение узла, в – схема сборки узла

В данной конструкции используются два типовых соеди-
нительных узла (рис  65, 66)  Рассмотрим каждый из них

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 65) – Сеч. 1

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 66) – Сеч. 2.

а

а

б

б

в

в

114

115

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Окно

В данном примере представлена конструкция оконного
остекления  производственного  помещения,  где  при-
меняется  поликарбонат   Такое  окно  хорошо  защищает
от  холода  и  обеспечивает  достаточное  освещение  по-
мещения   При  использовании  сотового  поликарбоната
толщиной 25 мм коэффициент теплопроводности кото-
рого  сопоставим  со  стеклопакетом,  будет  обеспечена
максимальная  теплоизоляция   Это  позволит  экономить
электроэнергию, особенно в зимнее время  Поликарбо-
натные окна не разобьются под действием града, удара
веток  и  камней,  ему  не  страшны  порывы  ураганного
ветра

Преимущества поликарбоната:

1   хорошие теплоизоляционные свойства

2   высокая ударостойкость

3   хорошая светопропускаемость

4   хорошая шумоизоляция

Какого типа листы используются:

Сотовые листы толщиной 6-25 мм используют там, где не
требуются  высокие  показатели  светопропускания,  на-
пример, при остеклении склада

Монолитные  листы  толщиной  4-6  мм  используют,  если
нужна высокая степень прозрачности

Конструктивные особенности

Поликарбонат  –  более  легкий  материал,  чем  стекло,
поэтому  его  можно  использовать  в  рамках  меньшего
сечения  для  обеспечения  прочности  конструкции
Вертикальные  поверхности  остекления  подвергаются
значительным ветровым нагрузкам, поэтому для каждого
конкретного случая необходимо выполнить точный рас-
чет шага несущих конструкций, как показано в главе 14
«Сбор нагрузок и определение шага несущих конструк-
ций»

Рекомендации по монтажу

См   общие  рекомендации  в  главе  15  «Инструкция  по
монтажу листов из поликарбоната»

Рисунок 67  Оконное остекление

Рисунок 68  Каркас оконного остекления

В  данной  конструкции  используются  четыре  типовых
соединительных  узла  (рис   69-72)   Рассмотрим  каждый
из них

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 69) – Сеч. 1.

Рисунок 69  Типовой  узел соединения листов из поликар-
боната в конструкции оконного остекления: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 70  Типовой  узел соединения листов из поликар-
боната в конструкции оконного остекления: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 71  Типовой узел соединения листа из поликарбоната
в нижней части конструкции оконного остекления: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 70) – Сеч. 2.

Узел  соединения  листов  из  поликарбоната  в  нижней
части конструкции (рис. 71) – Сеч. 3

а

а

а

б

б

б

в

в

в

116

117

116

Узел соединения листов из поликарбоната в боковой
части конструкции (рис. 72) – Сеч. 4

Рисунок 72  Типовой узел соединения листа из поликарбоната
в боковой части конструкции оконного остекления: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Павильон на остановке

общественного транспорта

В  данной  конструкции  поликарбонат  используется  для
остекления  павильона,  предназначенного  для  оста-
новки  общественного  транспорта   Основная  функция
павильона – защита пассажиров от сильного ветра, до-
ждя и других видов непогоды  Будучи местом большого
скопления людей, павильоны остановок всегда рискуют
стать предметом вандализма, чаще подвержены случай-
ным ударам тяжелыми предметами, контакту с открытым
огнем  и  сигаретами   Поэтому  наряду  с  основной  функ-
цией материал павильона должен обладать повышенной
ударостойкостью, не биться с образованием осколков и
быть  пожаробезопасным   Монолитный  поликарбонат
соответствует всем этим требованиям, а также благодаря
своей прозрачности предоставляет пассажирам лучший
обзор  Он обойдется гораздо дешевле стеклянного три-
плекса, применяемого в подобных случаях  Кроме того,
поликарбонат  отвечает  современным  эстетическим
требованиям,  позволяет  изготавливать  навес  павильо-
на  в  виде  арки   Красивая  светопрозрачная  автобусная
остановка станет украшением любой городской улицы, а
сборные металлоконструкции обеспечивают ее быстрый
и простой монтаж

Преимущества поликарбоната в данной конструкции:

1)  ударостойкость

2)  стойкость к атмосферным воздействиям

3)  низкая воспламеняемость

4)  гибкость в холодном состоянии

5)  хорошее светопропускание

6)  широкая цветовая гамма

Типы используемых листов

Сотовые  листы  толщиной  6-10  мм  используются  для
остекления кровли

Монолитные  листы  толщиной  4-8  мм  используются  на
остекление вертикальных ограждений

Рекомендации по монтажу

См   общие  рекомендации  в  главе  15  «Инструкция  по
монтажу листов из поликарбоната»

Рисунок 73  Конструкция укрывающего ограждения остановки

Рисунок 74  Каркас укрывающего ограждения остановки

Рисунок 75  Типовой  узел соединения листов из поликарбона-
та в конструкции остановки: а – двухмерное изображение узла,
б – трехмерное изображение узла, в – схема сборки узла

В  данной  конструкции  используются  пять  типовых
соединительных узлов (рис  75-79)  Рассмотрим каждый
из них

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 75) – Сеч. 1.

а

б

в

а

б

в

118

119

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса, расположенных с торца конструкции (рис. 76)
– Сеч. 2.

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса, расположенных с торца конструкции (рис. 77)
– Сеч. 3.

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 78) – Сеч. 4.

Узел  соединения  листов  из  поликарбоната,  рас-
положенных  под  углом  90°  друг  относительно  друга
(рис. 79) – Сеч. 5.

Рисунок 76  Типовой  узел соединения листов из поликарбо-
ната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 78  Типовой  узел соединения листов из поликарбона-
та в конструкции остановки: а – двухмерное изображение узла,
б – трехмерное изображение узла, в – схема сборки узла

Рисунок 79  Типовой узел соединения листов из поликарбо-
ната, расположенных под углом 90° друг относительно друга в
конструкции остановки: а – двухмерное изображение узла, б –
трехмерное изображение узла, в – схема сборки узла

Рисунок 77  Типовой  узел соединения листов из поликарбо-
ната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

last I

nno

ve

viv

e, 2008

а

б

в

а

б

в

а

а

б

б

в

в

120

121

Конструкции из поликарбонатных листов

Офисная перегородка

Офисная перегородка – традиционная деталь современ-
ного интерьера, создающая в офисе деловую атмосферу
С  ее  помощью  помещение  делят  на  территориальные
отделы,  которые  служат  обозначением  личного  про-
странства для каждого сотрудника или группы сотрудни-
ков  Перегородка выполняет также шумоизоляционную
функцию  Из поликарбоната очень удобно изготавливать
офисные перегородки любого размера и конфигурации
Немаловажно  для  использования  в  помещении  и  то,
что  поликарбонат  трудновоспламеняем,  значит,  он  не
сможет стать источником пожара при соприкосновении
с открытым огнем (сигаретой, свечой)  Перегородку мож-
но сделать как прозрачной, так и непрозрачной

Преимущества поликарбоната:

1)  легкость

2)  ударостойкость

3)  хорошие шумоизолирующие свойства

4)  высокое светопропускание

5)  широкая цветовая гамма

Какого типа листы используются

Сотовые  листы  используются,  если  необходимо  скрыть
происходящее  за  перегородкой,  например  рабочее
место бухгалтера

Монолитный  лист  используется  в  случае,  если  необхо-
дим хороший обзор

Конструктивные особенности

Возможно применение несущей конструкции из любого
материала, а также формы (например, изогнутые метал-
локонструкции)

Рекомендации по монтажу

См   общие  рекомендации  в  главе  15  «Инструкция  по
монтажу листов из поликарбоната»

В  данной  конструкции  используются  четыре  типовых
соединительных  узла  (рис   82-85)   Рассмотрим  каждый
из них

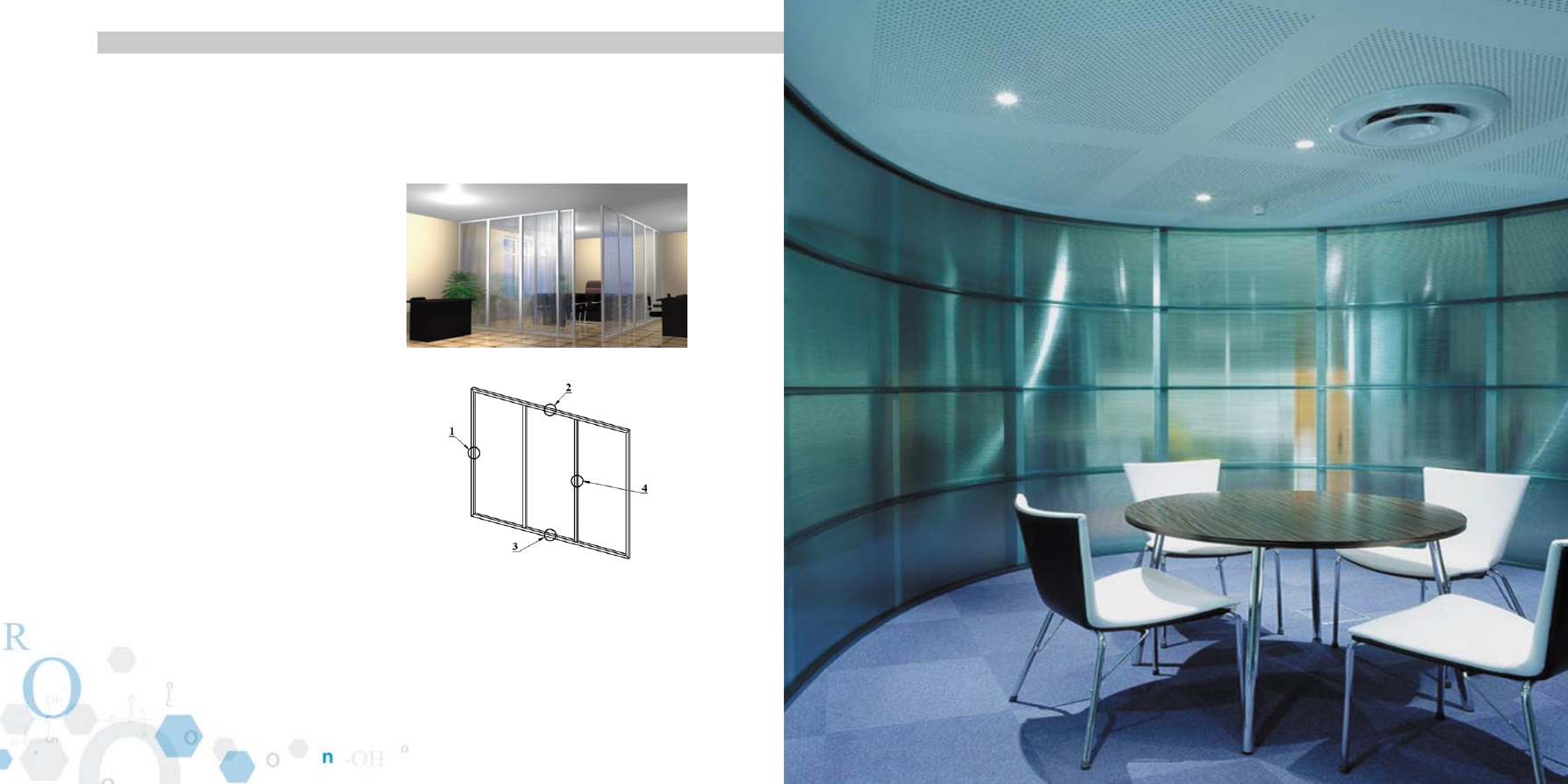

Рисунок 80  Типичная конструкция офисной перегородки

Рисунок 81  Каркас конструкции офисной перегородки

last I

nno

ve

viv

e, 2008

122

123

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Надземная переходная

галерея

Переход между двумя зданиями, выполненный в виде све-
топрозрачной надземной галереи, является практичным
и оригинальным решением, соответствующим стилю со-
временной городской архитектуры  Данная конструкция
представляет собой пешеходный переход, остекленный
сверху  и  с  боков  поликарбонатными  листами   Кровля
выполнена  в  виде  арки   Основная  функция  подобных
элементов – осуществить безопасный переход людей из
одного здания в другое с минимальными затратами вре-
мени   Поскольку  ударостойкость  монолитных  поликар-
бонатных листов в сотни раз превышает ударостойкость
стекла  и  в  десятки  раз  –  оргстекла,  применение  этого
материала при остеклении надземных галерей является
предпочтительным   Даже  если  поликарбонат  удастся
повредить  и  вниз  полетят  его  куски,  они  ввиду  своей
легкости и закругленности форм не смогут поранить на-
ходящихся под переходом людей и нанести серьезный
вред автомобилям

Хорошие  теплоизоляционные  свойства  позволят  сни-
зить  затраты  на  отопление  в  холодный  период   Кроме
того,  поликарбонатное  остекление  будет  препятство-
вать проникновению в галерею шума с улицы и наобо-
рот   Хорошее  светопропускание  материала  дает  сразу
два преимущества: позволяет экономить на освещении
перехода  и  препятствовать  совершению  противоправ-
ных действий людьми, находящимися внутри

Преимущества поликарбоната в данной конструкции:

1)  ударостойкость

2)  стойкость к атмосферным воздействиям

3)  легкость

4)  хорошее светопропускание

5)  хорошие теплоизоляционные свойства

6)  хорошие шумоизоляционные свойства

7)  гибкость в холодном состоянии

Типы используемых листов

Сотовые листы используются в большинстве случаев

Монолитные  листы  используются,  если  важна  высокая
прозрачность конструкции, чтобы контролировать про-
исходящее внутри перехода

Рекомендации по монтажу

Монтаж осуществляется без подъемных механизмов

Рисунок 86  Конструкция надземной переходной галереи

В  качестве  гидро-,  шумоизоляции  в  конструкции  узла
используется  бутиловая  лента,  а  в  качестве  утеплителя
может быть использована монтажная пена (либо другой
материал)   Крепление  узла  непосредственно  к  цоколю
может осуществляться различными способами и зависит
от веса конструкции и испытываемых напряжений

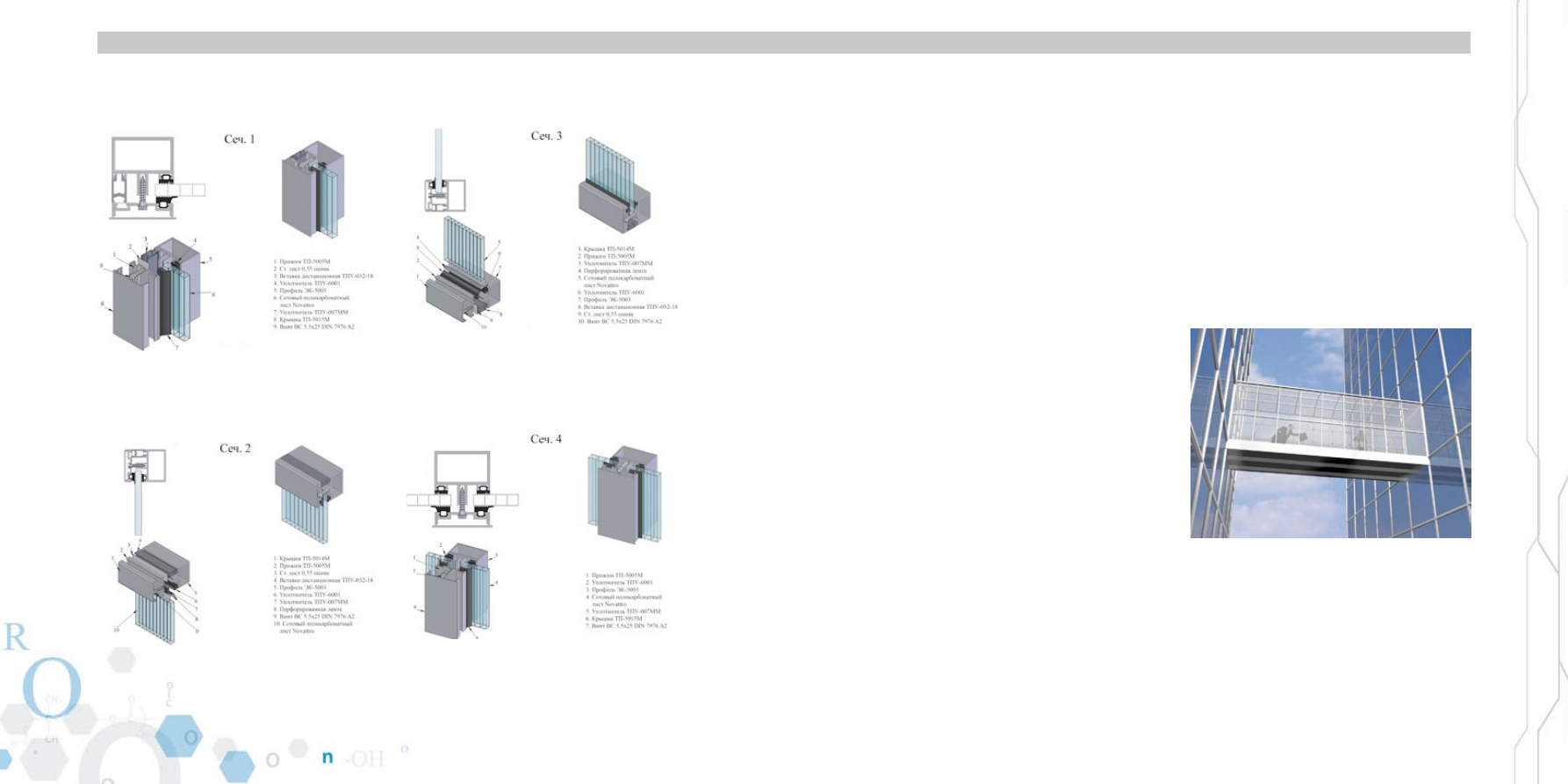

Рисунок 82  Типовой  узел соединения листа из поликарбоната,
расположенного в торцевой части конструкции: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

Рисунок 84  Типовой узел соединения листа из поликарбоната
в нижней части конструкции перегородки: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 85  Типовой  узел соединения листов из поликарбона-
та в конструкции перегородки: а – двухмерное изображение
узла, б – трехмерное изображение узла, в – схема сборки узла

Рисунок 83  Типовой узел соединения листа из поликарбоната
в верхней части конструкции перегородки: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Узел  соединения  листа  из  поликарбоната,  располо-
женного в торцевой части (рис. 82) – Сеч. 1.

Узел  соединения  листов  из  поликарбоната  в  нижней
части конструкции (рис. 84)–Сеч.3

Узел соединения листов из поликарбоната в верхней
части конструкции (рис. 83)–Сеч.2

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 85) – Сеч. 4.

а

а

а

а

б

б

б

б

в

в

в

в

124

125

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса (рис. 91) – Сеч. 4.

Укрывающее ограждение

парковки: двускатная схема

Чтобы защитить оставленные на парковке автомобили от
непогоды и солнечного излучения, над местом стоянки
сооружают поликарбонатный навес  Благодаря неболь-
шому  весу  этого  пластика  удается  свести  количество
элементов,  поддерживающих  крышу,  к  минимуму   На-
вес  получается  облегченным,  прочным  и  долговечным
Кроме  того,  он  обеспечивает  хорошую  освещенность
стоянки и элегантный внешний вид всему архитектурно-
му сооружению

Преимущества поликарбоната в данной конструкции:

1)  легкость

2)  сопротивляемость ветровым и снеговым нагрузкам

3)  ударостойкость

4)  прозрачность

5)  широкая цветовая гамма

Типы используемых листов

Сотовые листы толщиной от 16 мм

Монолитные  листы  различной  толщины  и  различных
цветов

Конструктивные особенности

Данный пример выполнен на каркасе из стальных труб,
что обеспечивает большую прочность конструкции

Двускатная  схема  навеса  применяется  при  необходи-
мости  укрыть  парковку  большой  площади   Такой  навес
выдерживает большие ветровые и снеговые нагрузки

Рисунок 88   Типовой узел соединения листа из поликарбо-
ната в цокольной части конструкции надземной переходной
галереи: а – двухмерное изображение узла, б – трехмерное
изображение узла, в – схема сборки узла

Рисунок 89  Типовой  узел соединения структурных и моно-
литных листов из поликарбоната в плоскостях, расположенных
под углом: а – двухмерное изображение узла, б – трехмерное
изображение узла, в – схема сборки узла

Рисунок 90  Типовой  узел соединения листов из поликарбона-
та в конструкции надземной переходной галереи: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

Рисунок 87  Каркас конструкции надземной переходной
галереи

В  данной  конструкции  используются  четыре  типовых
соединительных  узла  (рис   88-91)   Рассмотрим  каждый
из них

Узел соединения листов из поликарбоната в цоколь-
ной части конструкции (рис. 88) – Сеч. 1

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 90) – Сеч. 3.

Узел  соединения  листов  структурных  и  монолитных
из  поликарбоната  в  плоскостях,  расположенных  под
углом (рис. 89) – Сеч. 2

Рисунок 91  Типовой  узел соединения листов из поликарбо-
ната с трубой каркаса: а – двухмерное изображение узла, б –
трехмерное изображение узла, в – схема сборки узла

а

а

б

б

в

в

а

б

в

а

б

в

126

127

Конструкции из поликарбонатных листов

Рисунок 92  Конструкция укрывающего ограждения парковки

Рисунок 93  Каркас конструкции укрывающего ограждения
парковки

Наклонные  поверхности  остекления  подвергаются
значительным ветровым и снеговым нагрузкам, поэтому
для каждого конкретного случая необходимо выполнить
точный расчет шага несущих конструкций, как показано
в главе 14 «Сбор нагрузок и определение шага несущих
конструкций»

Монтаж

Необходимо  учитывать  коэффициент  линейного  терми-
ческого  расширения  поликарбоната   Этот  показатель  в
свою очередь зависит от площади используемых листов
Пример расчета допуска приведен в разделе «Термиче-
ское расширение» главы 13 «Свойства поликарбонатных
листов»

В  данной  конструкции  используются  пять  типовых
соединительных узлов (рис  94-98)  Рассмотрим каждый
из них

Узел соединения листов из поликарбоната коньковым
профилем  в  верхней  части  конструкции  (рис.  94)  –
Сеч. 1.

Узел  соединения  листов  из  поликарбоната  с  трубой
каркаса, расположенных с торца конструкции (рис. 95)
– Сеч. 2.

last I

nno

ve

viv

e, 2008

Рисунок 95  Типовой  узел соединения листов из поликар-
боната, расположенных с торца конструкции укрывающего
ограждения парковки: а – двухмерное изображение узла, б –
трехмерное изображение узла, в – схема сборки узла

Рисунок 94  Типовой  узел соединения листов из поликар-
боната коньковым профилем в конструкции укрывающего
ограждения парковки: а – двухмерное изображение узла, б –
трехмерное изображение узла, в – схема сборки узла

а

а

б

б

в

в

128

129

128

Конструкции из поликарбонатных листов

Конструкции из поликарбонатных листов

Укрытие подземного

перехода: арочная схема

Легкий  самонесущий  навес  над  подземным  переходом
служит  прекрасной  защитой  от  ветра  и  непогоды  для
спускающихся в него людей  Благодаря укрытию лестни-
ца дольше остается сухой во время дождя или снегопада,
что способствует более безопасному спуску  Здесь пред-
ставлен  один  из  типичных  вариантов  арочной  схемы  с
поликарбонатным остеклением  Преимуществами поли-
карбоната перед другими видами остекления являются
его  гибкость,  прочность  и  привлекательный  внешний
вид   Арочная  конструкция  не  позволяет  воде  и  снегу
скапливаться на поверхности навеса, а очистка от пыли
и грязи не доставит много хлопот  Поскольку подземный
переход является местом большого скопления людей, то
на первый план выступают также антивандальные харак-
теристики поликарбоната и его травмобезопасность

Преимущества поликарбоната в данной конструкции:

1)  легкость

2)  гибкость в холодном состоянии

3)  хорошее сопротивление ветровым и снеговым
  нагрузкам

4)  ударостойкость

5)  прозрачность

6)  широкая цветовая гамма

Типы используемых листов

Сотовые листы толщиной 6-10 мм

Монолитные  листы  различной  толщины  используются
при повышенных требованиях к ударостойкости и про-
зрачности

Конструктивные особенности

Данный пример выполнен на каркасе из стальных труб,
что обеспечивает большую прочность конструкции

Поверхности  остекления  подвергаются  значительным
ветровым  и  снеговым  нагрузкам,  поэтому  для  каждого
конкретного случая необходимо выполнить точный рас-
чет шага несущих конструкций, как показано в главе 14
«Сбор нагрузок и определение шага несущих конструк-
ций»

Для определения радиуса изгиба конкретной конструк-
ции  следует  обратиться  к  главе  14  «Сбор  нагрузок  и
определение шага несущих конструкций»

Монтаж

Необходимо  учитывать  коэффициент  линейного  терми-
ческого расширения поликарбоната  Этот показатель, в
свою очередь, зависит от площади используемых листов
Пример расчета допуска приведен в разделе «Термиче-
ское расширение» главы 13 «Свойства поликарбонатных
листов»

Рисунок 99  Типичная арочная конструкция укрывающего
ограждения подземного перехода

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 96) – Сеч.3.

Узел  соединения  листа  из  поликарбоната  с  трубой
каркаса  (рис. 97) – Сеч.4.

Узел  соединения  листа  из  поликарбоната  с  трубой
каркаса (рис. 98) – Сеч. 5.

Рисунок 96  Типовой  узел соединения листов из поликарбона-
та в конструкции укрывающего ограждения парковки: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

Рисунок 97  Типовой  узел соединения листа из поликарбоната
с трубой каркаса укрывающего ограждения парковки: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

Рисунок 98  Типовой  узел соединения листа из поликарбоната
с трубой каркаса укрывающего ограждения парковки: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

а

б

в

а

б

в

а

б

в

130

131

Конструкции из поликарбонатных листов

Остекление промышленной

теплицы

Уже  многие  десятилетия  поликарбонат  служит  для
остекления  промышленных  обогреваемых  теплиц  и
прекрасно зарекомендовал себя в этом качестве  Благо-
даря  хорошим  теплоизоляционным  характеристикам
он позволяет существенно экономить электроэнергию,
идущую на обогрев теплицы  Это преимущество особен-
но важно для России  Поликарбонатные сотовые листы
мягко рассеивают солнечный свет, поэтому больше света
попадает даже на самые затемненные части растений, что
способствует их росту  Большие размеры листов и малый
вес  пластика,  по  сравнению  с  другими  материалами,
применяемыми  для  остекления,  позволяют  уменьшить
элементы металлического каркаса и других непрозрач-
ных  частей   Помимо  материальной  экономии  это  ведет
к  большей  площади  остекления,  а  значит,  уменьшению
участков, создающих тень  Для теплиц выпускаются осо-
бые  марки  сотовых  листов,  с  покрытием,  защищающим
их от запотевания

Преимущества поликарбоната в данной конструкции:

1)  отличные теплоизолирующие свойства

2)  создание парникового эффекта

3)  высокая светопропускаемость

4)  защита от ультрафиолета

5)  ударостойкость

6)  стойкость к высокой влажности и атмосферным
  воздействиям

7)  легкость монтажа


Типы используемых листов

Сотовые листы толщиной от 6 мм и больше

Узел  соединения  листов  из  поликарбоната,  располо-
женных в одной плоскости (рис. 102) – Сеч. 2.

Узел соединения листов из поликарбоната в верхней
торцевой части конструкции (рис. 104) – Сеч. 4.

Узел  соединения  листов  из  поликарбоната,  рас-
положенных  в  боковой  части  конструкции  (рис.  105)
– Сеч. 5.

Узел  соединения  листа  из  поликарбоната  с  трубой
каркаса  (рис. 103) – Сеч.3.

В  данной  конструкции  используются  пять  типовых
соединительных узла (рис  101-105)  Рассмотрим каждый
из них

Узел  соединения  листов  из  поликарбоната  с  тру-
бой  каркаса,  расположенных  с  торца  конструкции
(рис. 101) – Сеч. 1.

Рисунок 101  Типовой  узел соединения листов из поликар-
боната, расположенных с торца конструкции: а – двухмерное
изображение узла, б – трехмерное изображение узла, в – схема
сборки узла

Рисунок 100  Каркас конструкции арочного укрытия стоянки

Рисунок 102  Типовой  узел соединения листов из поликар-
боната в конструкции арочного укрытия перехода: а – двух-
мерное изображение узла, б – трехмерное изображение узла,
в – схема сборки узла

Рисунок 104  Типовой  узел соединения листов из поликарбо-
ната в верхней торцевой части конструкции арочного укрытия
перехода: а – двухмерное изображение узла, б – трехмерное
изображение узла, в – схема сборки узла

Рисунок 105  Типовой  узел соединения листов из поликарбо-
ната в боковой части конструкции арочного укрытия перехода:
а – двухмерное изображение узла, б – трехмерное изображе-
ние узла, в – схема сборки узла

Рисунок 103  Типовой  узел соединения листа из поликарбо-
ната  с трубой каркаса: а – двухмерное изображение узла, б –
трехмерное изображение узла, в – схема сборки узла

Конструкции из поликарбонатных листов

а

а

б

б

в

в

а

б

в

а

б

в

а

б

в
