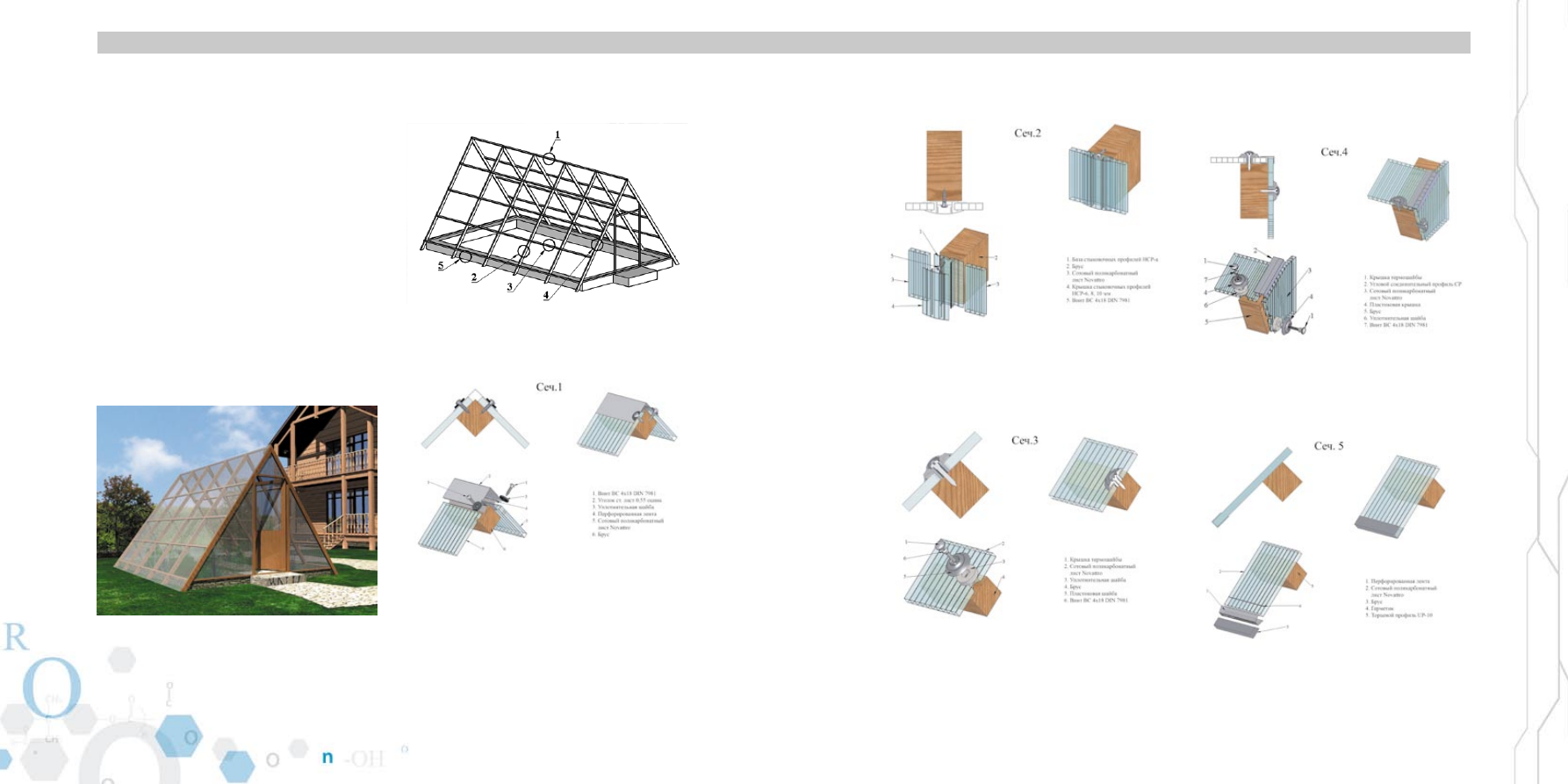

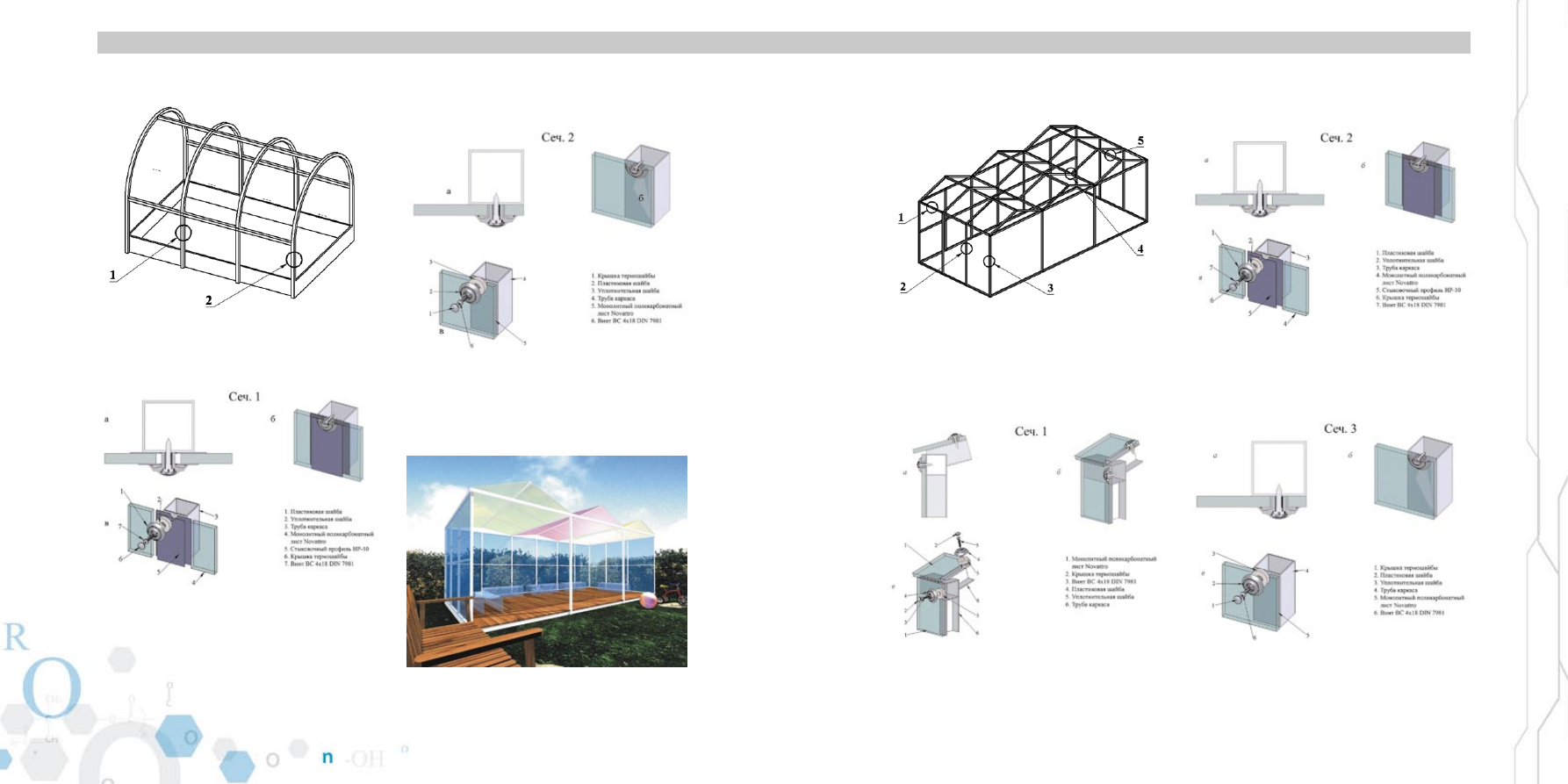

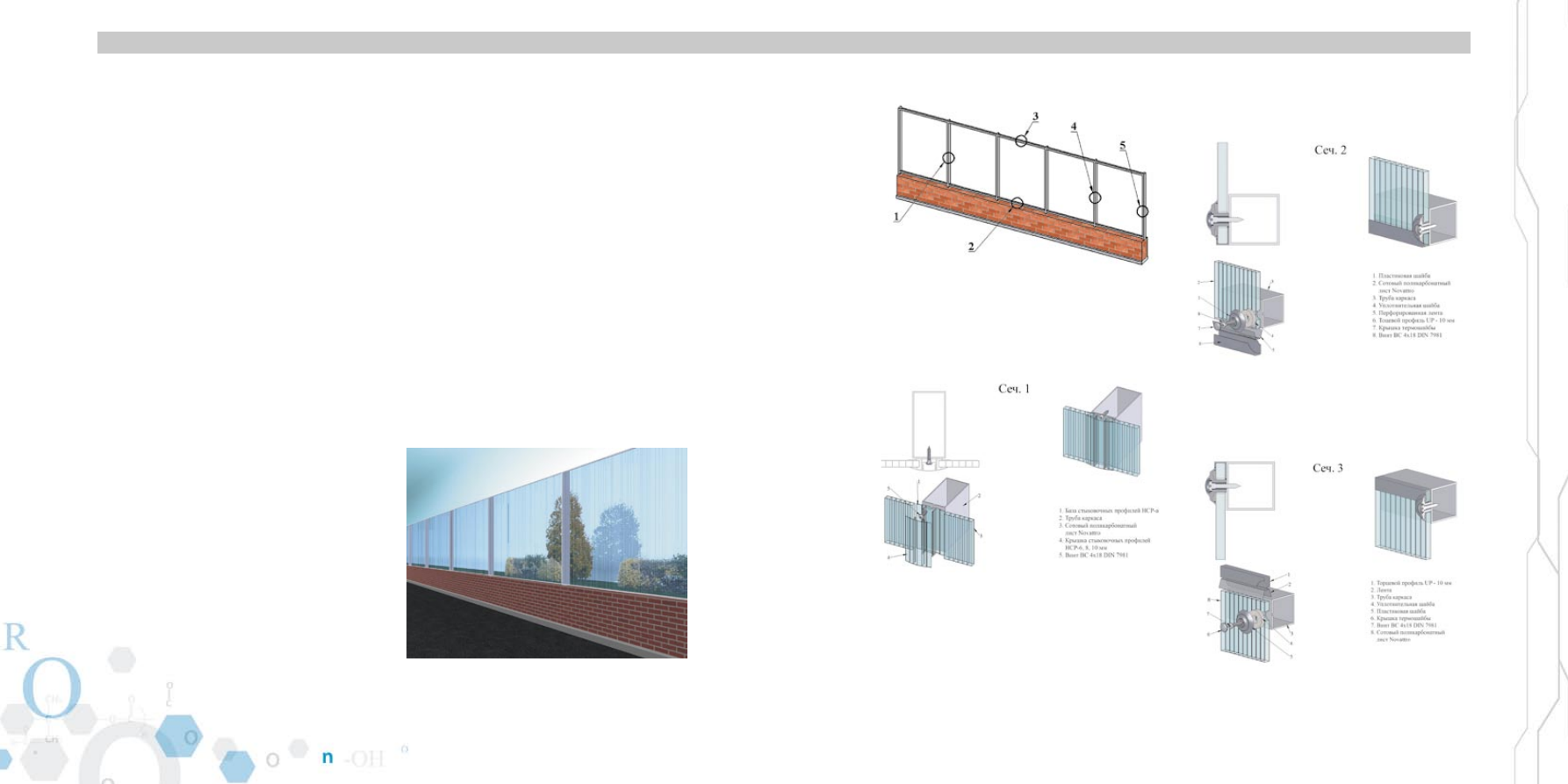

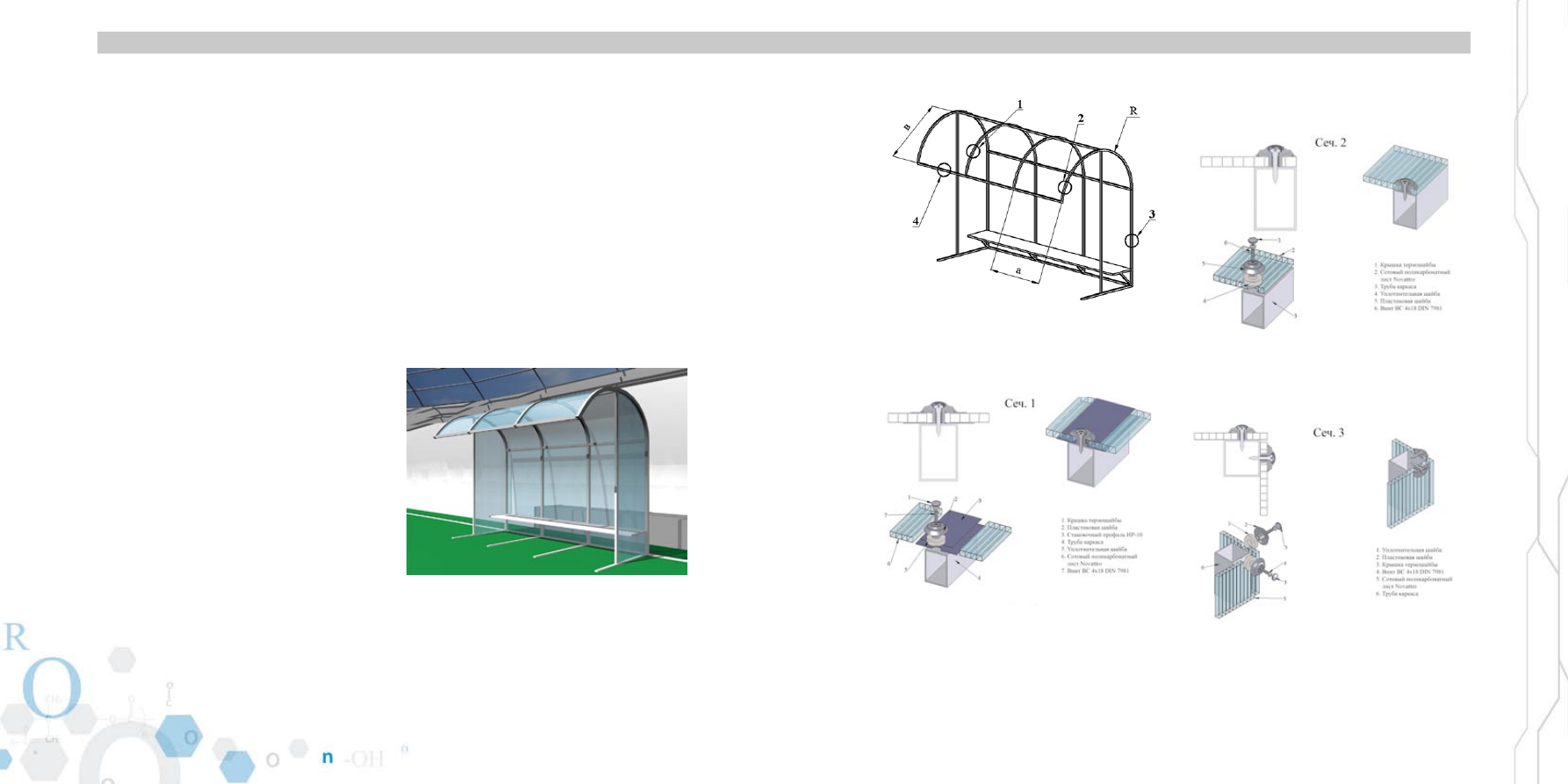

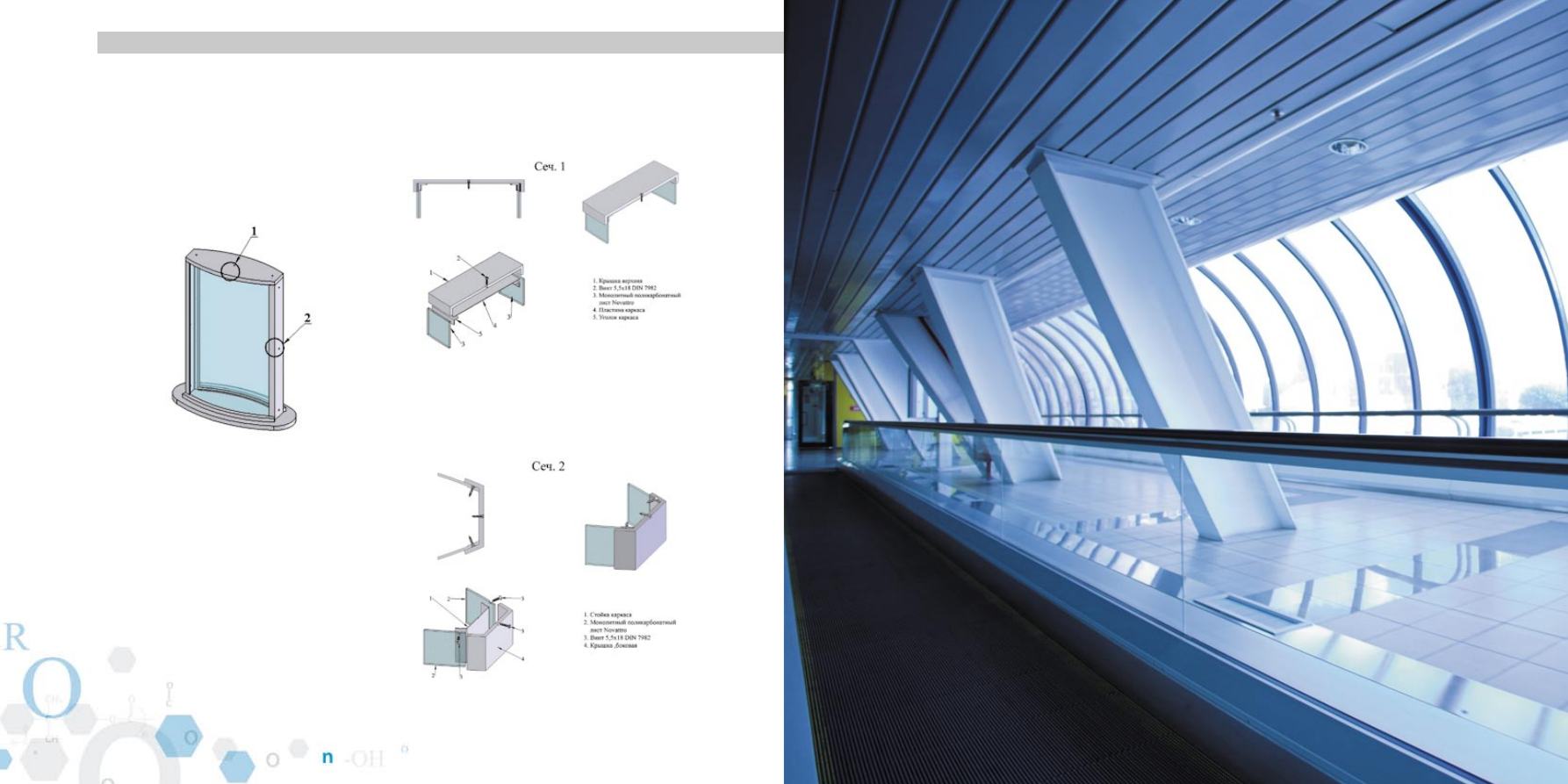

Рисунок 108 Типовой узел соединения листов из поликарбо-
ната, расположенных под углом: а – двухмерное изображение
узла, б – трехмерное изображение узла, в – схема сборки узла
Рисунок 109 Типовой узел соединения листов из поликарбо-
ната, расположенных в одной горизонтальной плоскости: а
– двухмерное изображение узла, б – трехмерное изображение
узла, в – схема сборки узла

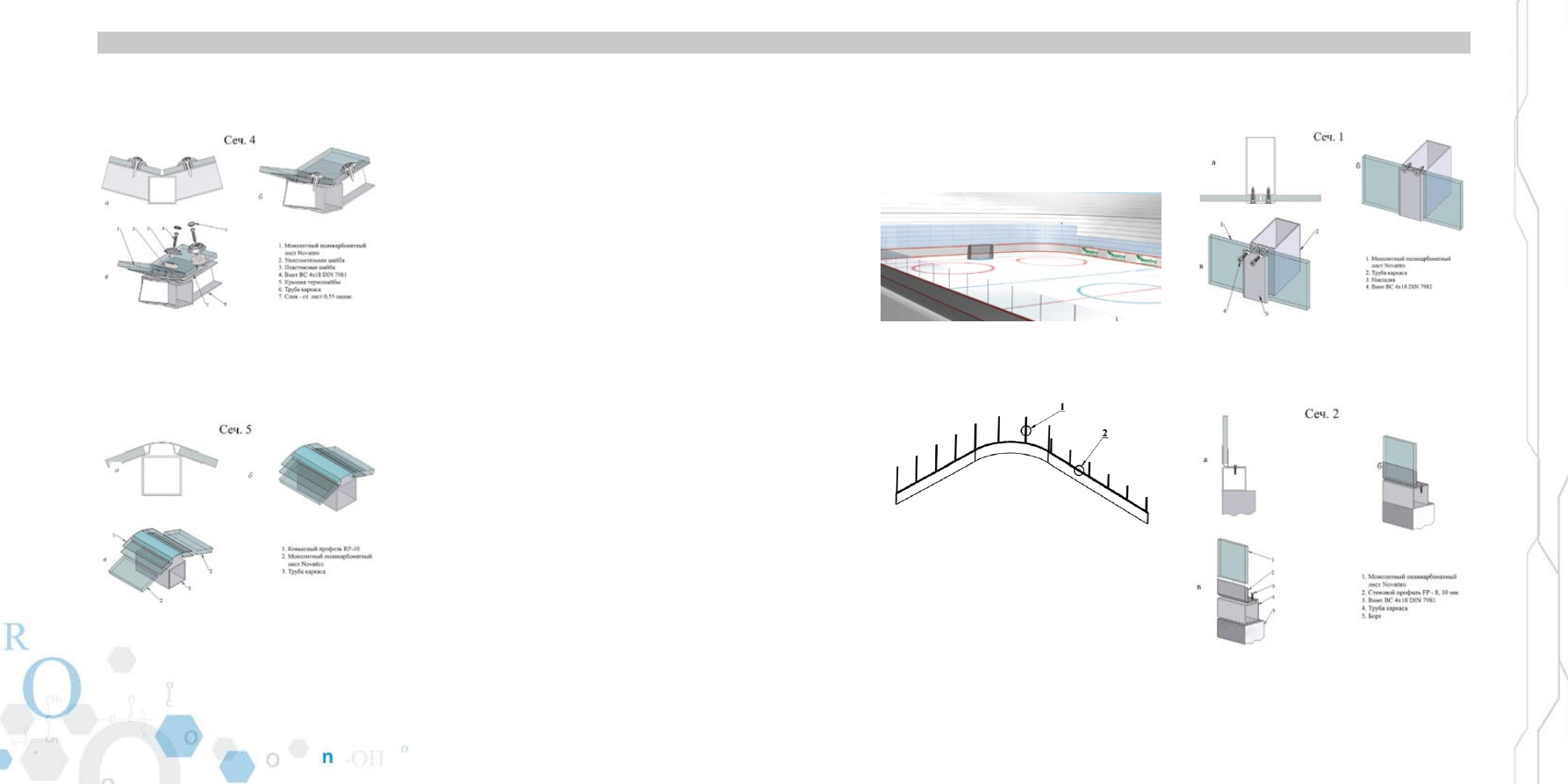

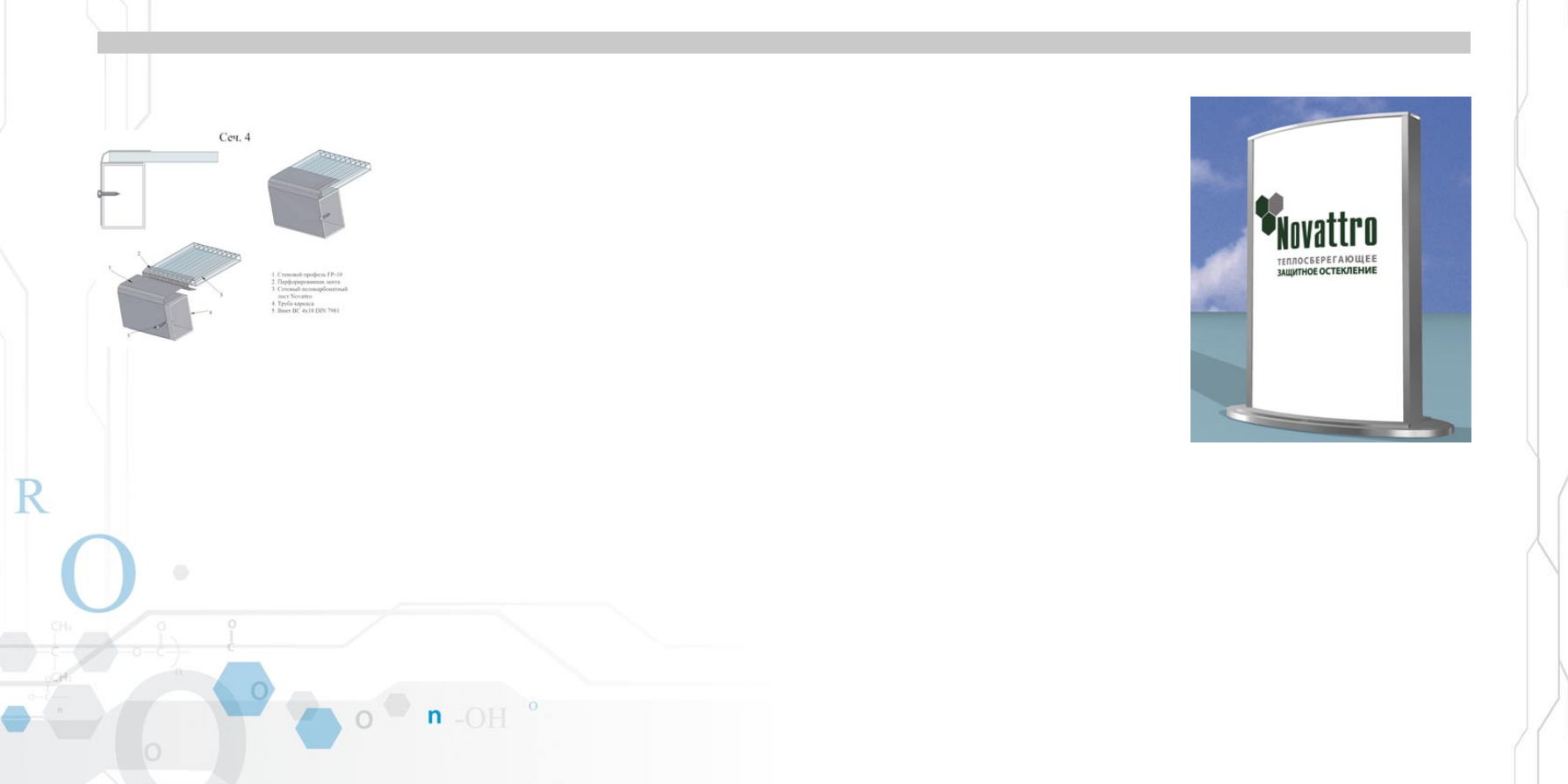

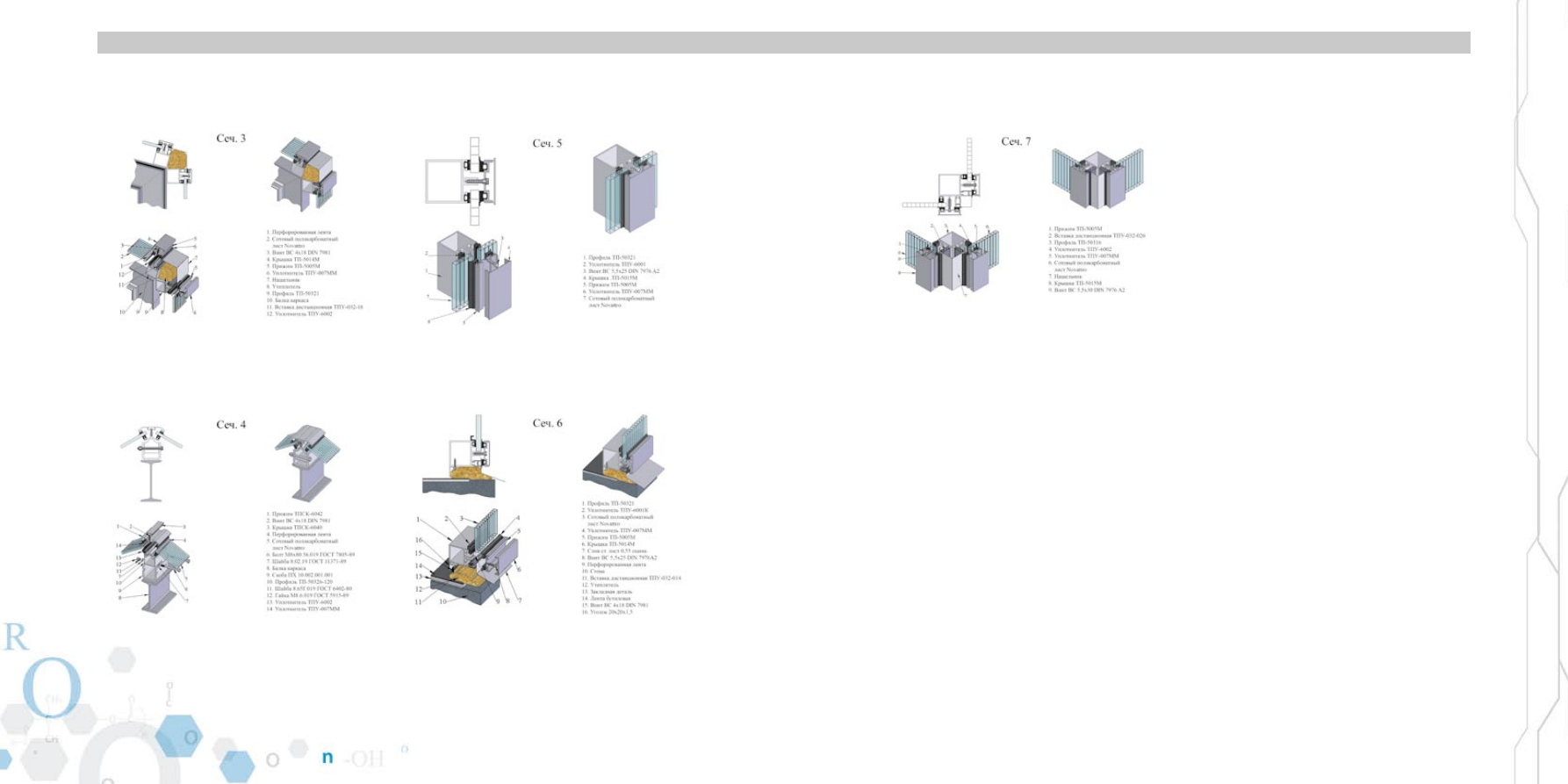

В данной конструкции используются семь типовых сое-
динительных узлов (рис 108-114) Рассмотрим каждый из
них
Узел соединения листов из поликарбоната, располо-
женных под углом (рис. 108) – Сеч. 1.
Узел соединения листов из поликарбоната, располо-
женных в одной горизонтальной плоскости (рис. 109)
– Сеч. 2.
last I
nno
ve
viv
e, 2008
Конструкции из поликарбонатных листов

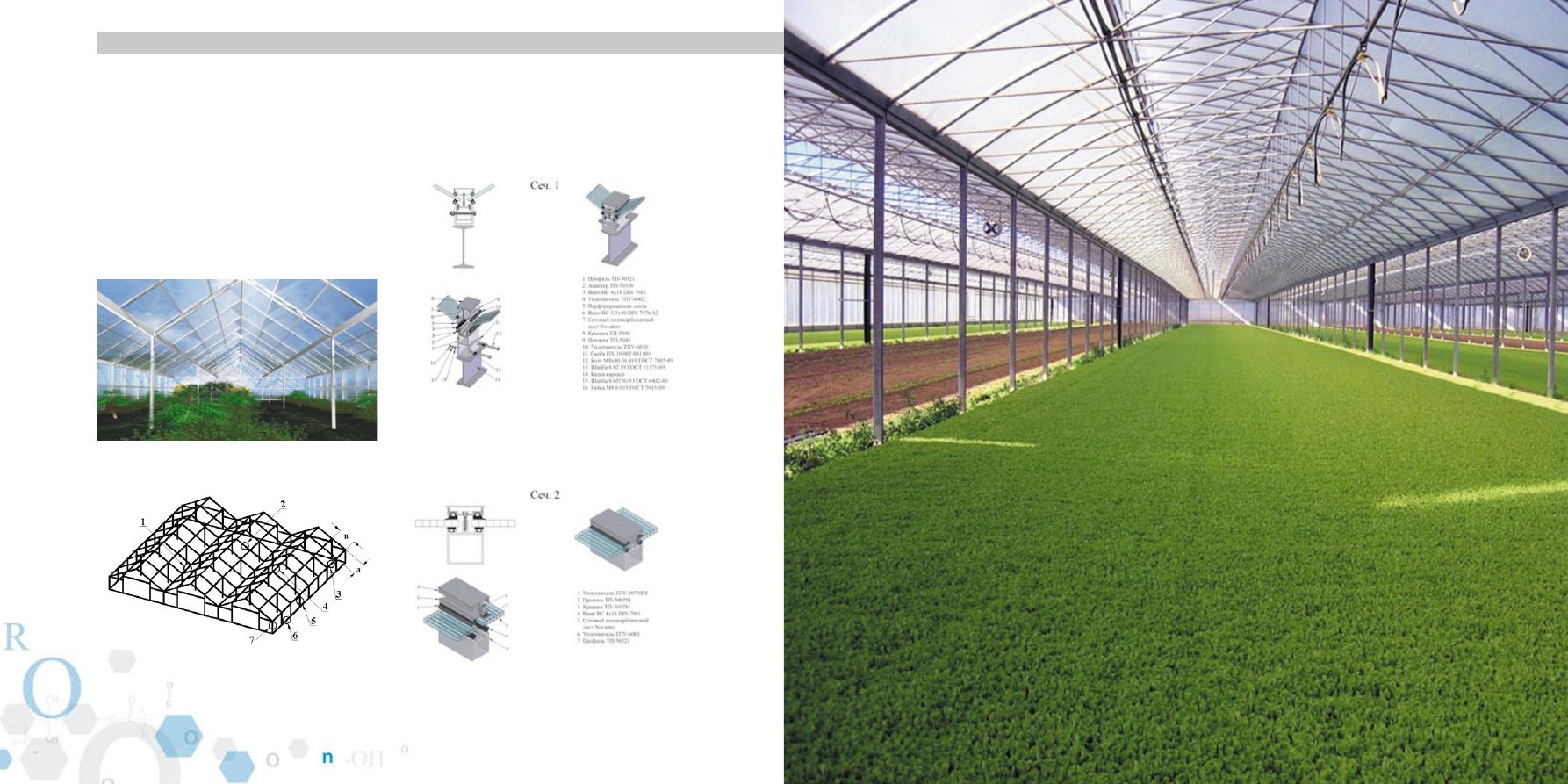

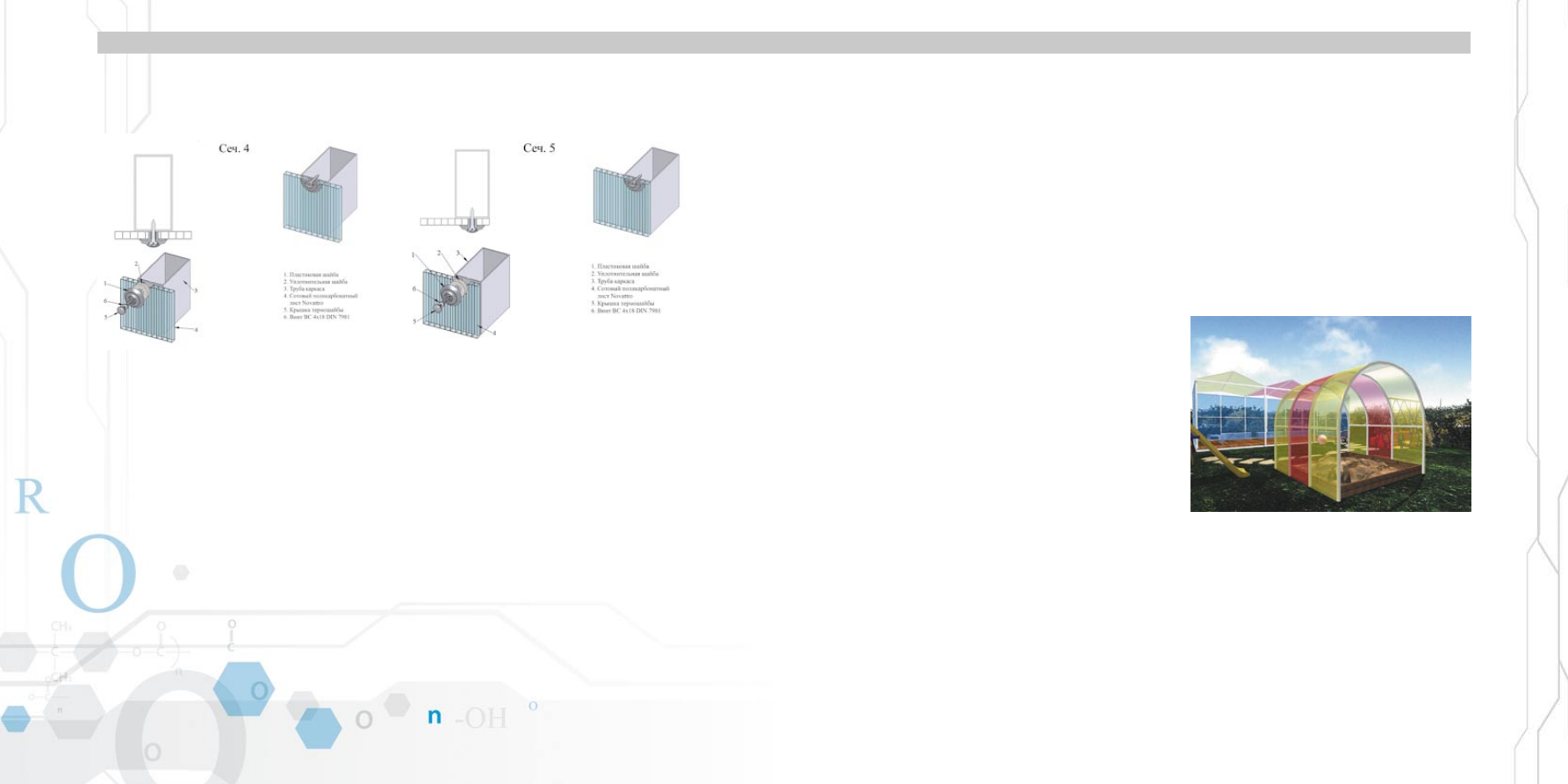

Рисунок 106 Конструкция теплицы
Конструктивные особенности
Поверхности остекления подвергаются значительным
ветровым и снеговым нагрузкам, поэтому для каждого
конкретного случая необходимо выполнить точный рас-
чет шага несущих конструкций, как показано в главе 14
«Сбор нагрузок и определение шага несущих конструк-
ций»
Рекомендации по монтажу
Данная конструкция легко монтируется и требует только
соблюдения рекомендаций, указанных в главе 13 «Свой-
ства поликарбонатных листов»
Рисунок 107 Каркас конструкции теплицы
а
б
в
а
б
в
