Scada-система Овен телемеханика лайт. Руководство пользователя - часть 10

ЭнергоАнализ

Режимы срабатывания (сигнализирования) уставок:

обозначение

генерирование события аларма

нет

уставка отключена, аларм не возникает

аларм генерируется при каждом обнаружении контролируемого параметра

за пределами уставки

аларм генерируется при переходе контролируемого параметра через

значение уставки*

аларм генерируется при переходе контролируемого параметра через

значение уставки и при возвращении в норму*

* в данных режимах после сохранения нового значения уставки возможно повторное генерирование

события, т.к. редактирование уставки сбрасывает состояние аларма в норму

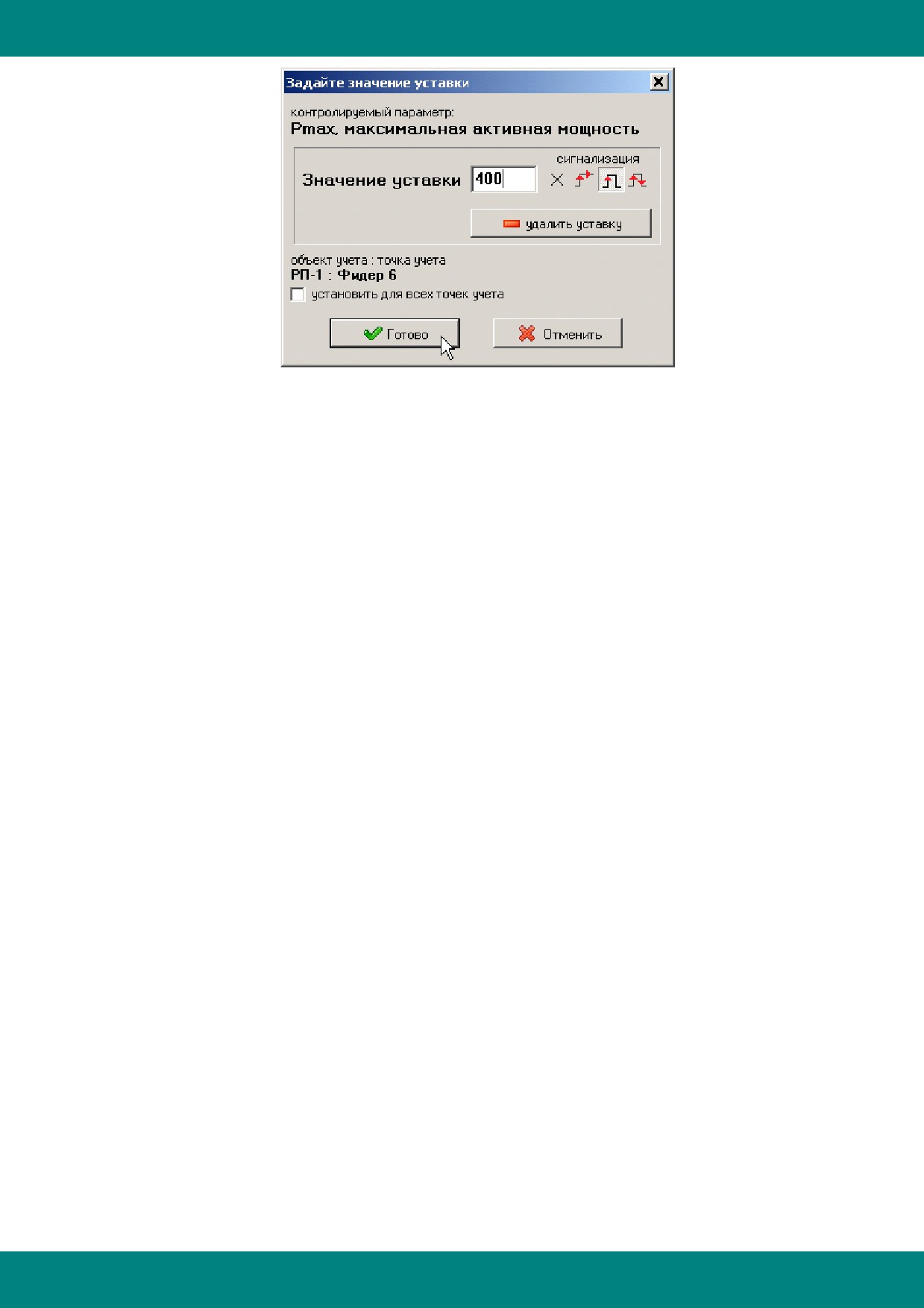

Диалог редактирования уставки служит для задания нового значения и режима срабатывания

уставки либо для ее удаления. Диалог вызывается командой контекстного меню, клавишами

Enter, Delete,

<пробел> или вводом первой цифры нового значения уставки. Опция

«установить для всех точек учета» позволяет задать идентичные значения и режимы

срабатывания уставки для всех точек учета редактируемого списка.

- 620 -

ЭнергоАнализ

- 621 -

Часть XIII

Мобильный АРМ АСКУЭ

Часть XIII :: Мобильный АРМ АСКУЭ

Программный модуль Мобильный АРМ АСКУЭ используется для выполнения следующих

функций:

Оперативный опрос точек учета (счетчиков) как напрямую, так и через УСПД и

коммуникаторы, в процессе проведения пуско-наладочных работ при внедрении систем

учета энергоресурсов.

Параметрирование УСПД в части описания точек учета - названия, КТТ, КТН, опции

чтения информации (для систем PLC-II).

Экспорт полученной оперативной (показания, параметры электросети) и исторической

(профили мощности, журналы событий) информации в промежуточные файлы хранения,

с возможностью последующего импорта этой информации из файлов в базу данных в

системе АСКУЭ верхнего уровня.

- 623 -

Мобильный АРМ АСКУЭ

13.1 Запуск программы

Запуск модуля Мобильный АРМ АСКУЭ производится из группы ярлыков, созданных в меню

Пуск при установке программы, подгруппа ярлыков Утилиты.

Альтернативный способ

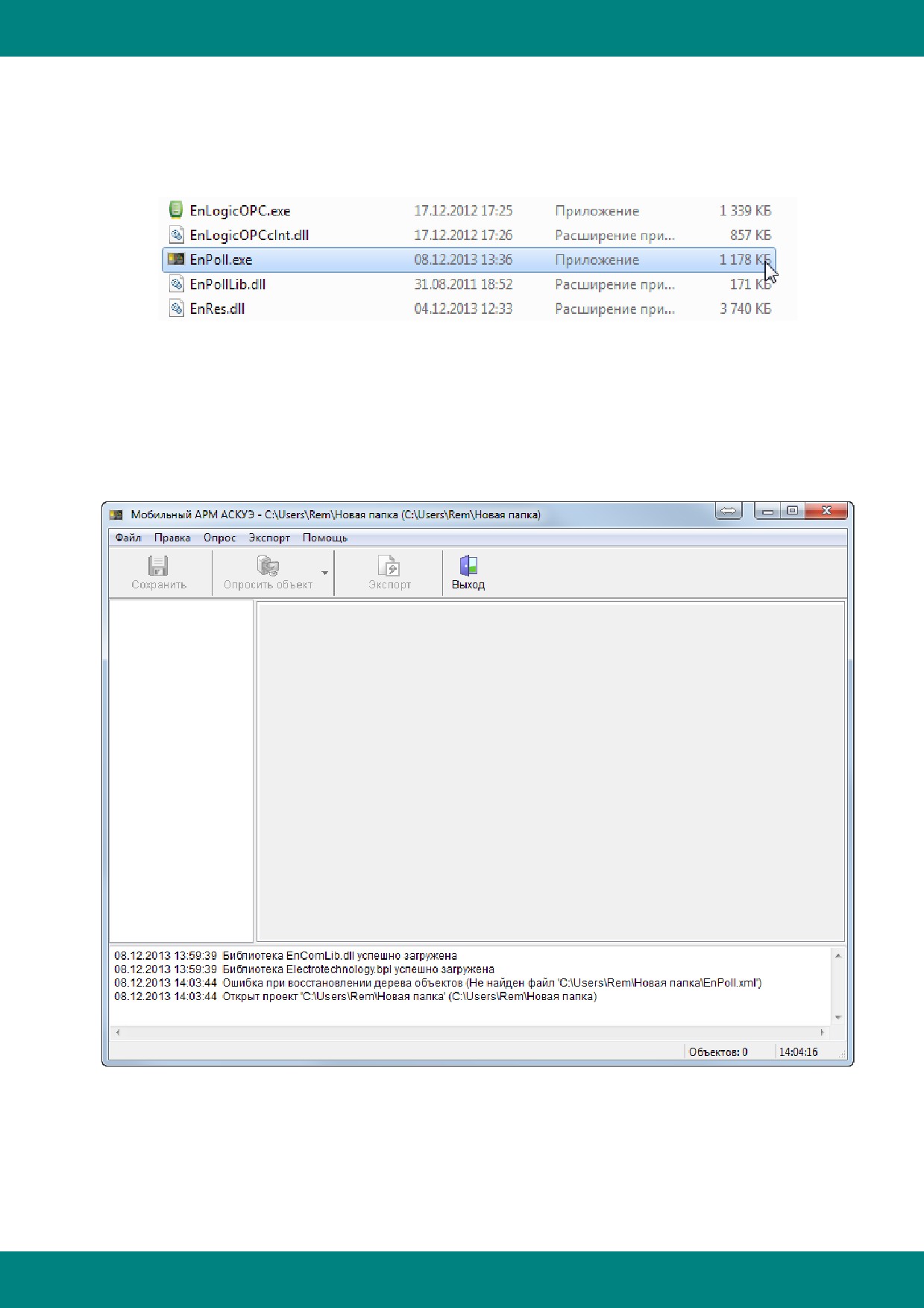

- запустить исполняемый файл EnPoll.exe из каталога Bin

установленной системы:

При первом запуске программы Мобильный АРМ АСКУЭ она предлагает выбрать папку

(директорию), в которой будут сохраняться настройки программы. Рекомендуется для этих

целей создать специальную папку в доступном месте. В последующем при необходимости

все настройки программы Мобильный АРМ АСКУЭ можно легко перенести с одного рабочего

места на другое, просто скопировав данную папку. Если уже имеется в наличии папка с ранее

сохраненной конфигурацией программы Мобильный АРМ АСКУЭ, то тогда необходимо просто

указать в диалоге выбора данную папку. После выбора новой папки открывается основное

окно программы, которое первично не содержит ни одного объекта:

Путь к выбранной папке, а также другие обще системные настройки, запоминаются в файле

EnPoll.ini, который программа создает автоматически.

- 624 -

Мобильный АРМ АСКУЭ

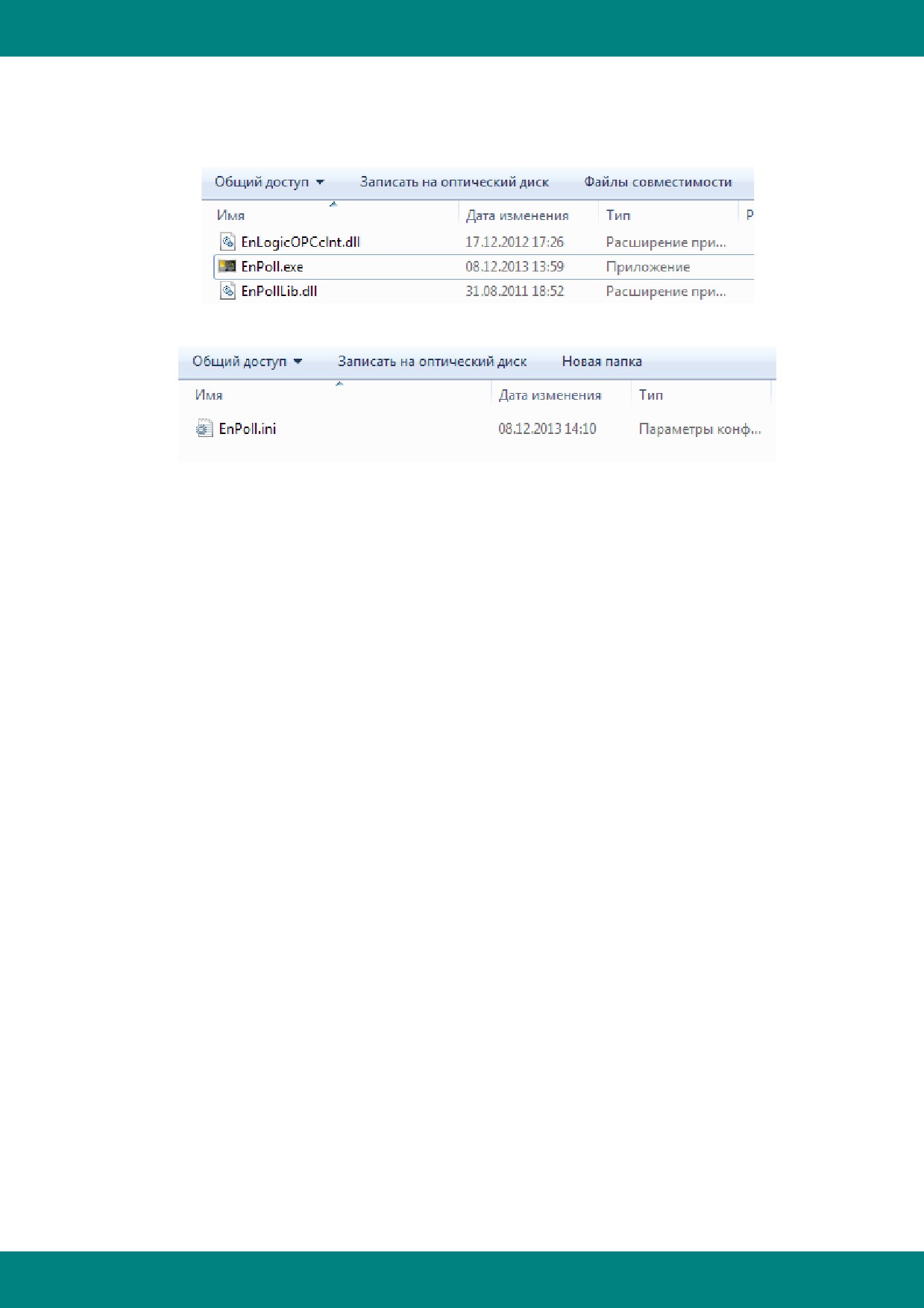

Примечание. В операционной системе Windows 7 обычно файл EnPoll.ini не будет виден

просто так, если зайти в каталог Bin установленной программы в системном каталоге

"C:\Program Files

(x86)". Для того, чтобы увидеть этот файл, необходимо в окне

проводника нажать кнопку Файлы совместимости:

- 625 -

Мобильный АРМ АСКУЭ

13.2 Прямой опрос PLC-II

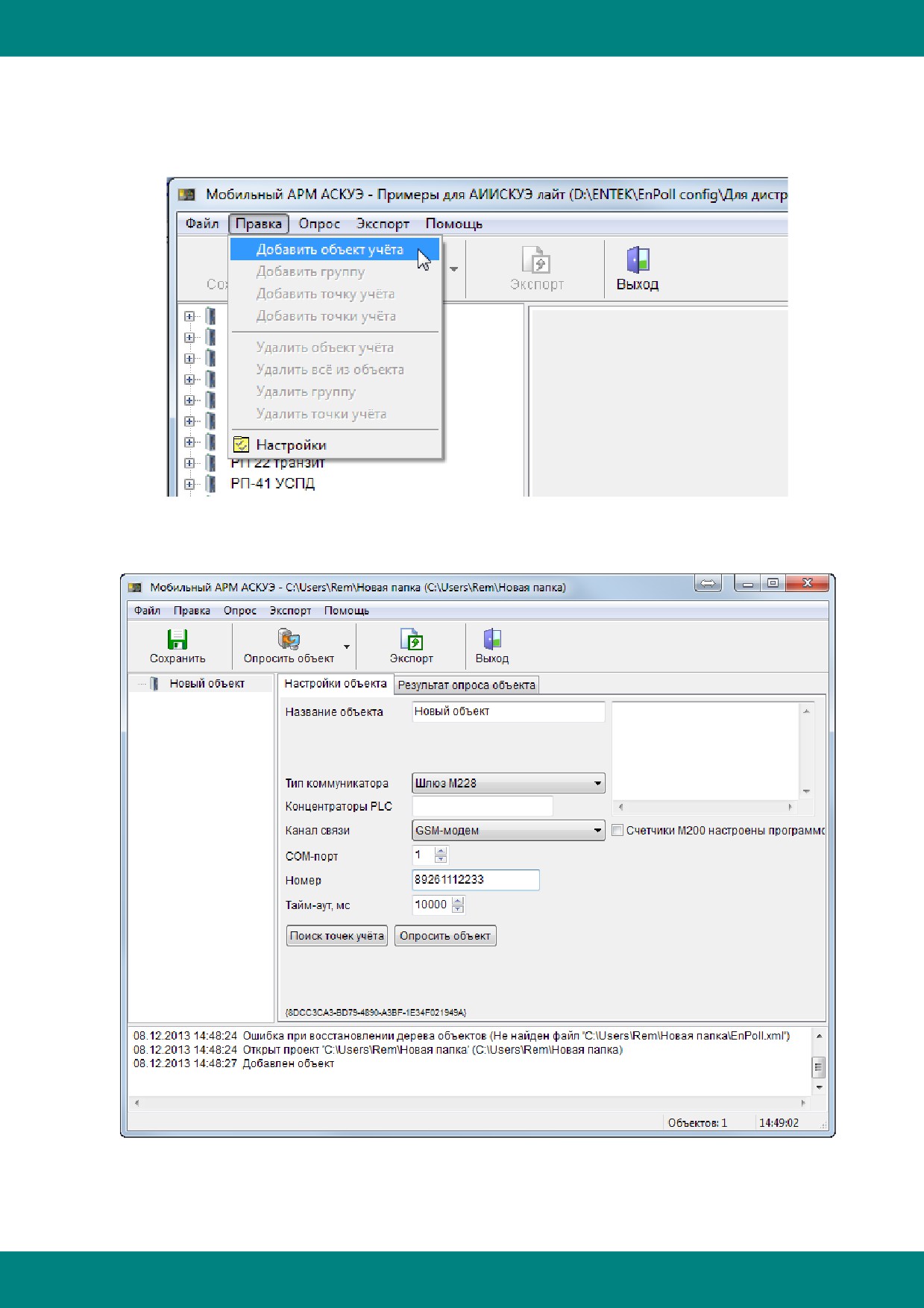

Для того чтобы добавить и настроить новый объект для опроса, необходимо в меню «Правка»

выберать пункт «Добавить объект учёта»:

В дереве появится новый объект. Для удобства лучше сразу переименовать объект. По

умолчанию тип коммуникатора стоит «Шлюз М228»:

- 626 -

Мобильный АРМ АСКУЭ

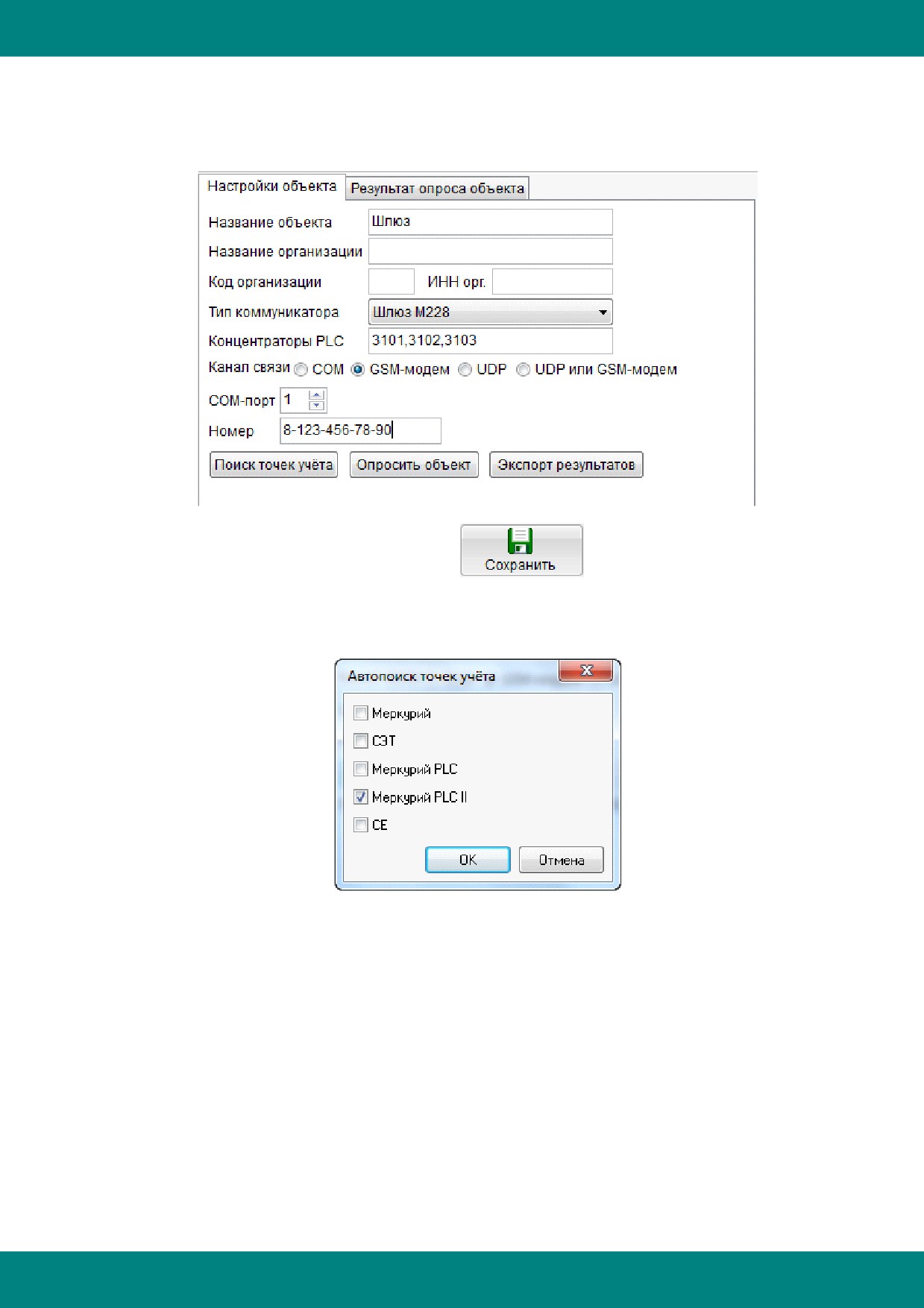

Для опроса через данный тип коммуникатора необходимо в поле «Концентраторы PLC»

вписать через запятую адреса концентраторов, выбрать тип канала «GSM-модем», выбрать

COM-порт, к которому подключен звонящий модем, и вписать номер модема на объекте, на

который необходимо позвонить:

Далее следует сохранить настройки кнопкой

Нажать кнопку «Поиск точек учёта». Далее в окне «Автопоиск точек учёта» отметить галочкой

«Меркурий PLC II»:

- 627 -

Мобильный АРМ АСКУЭ

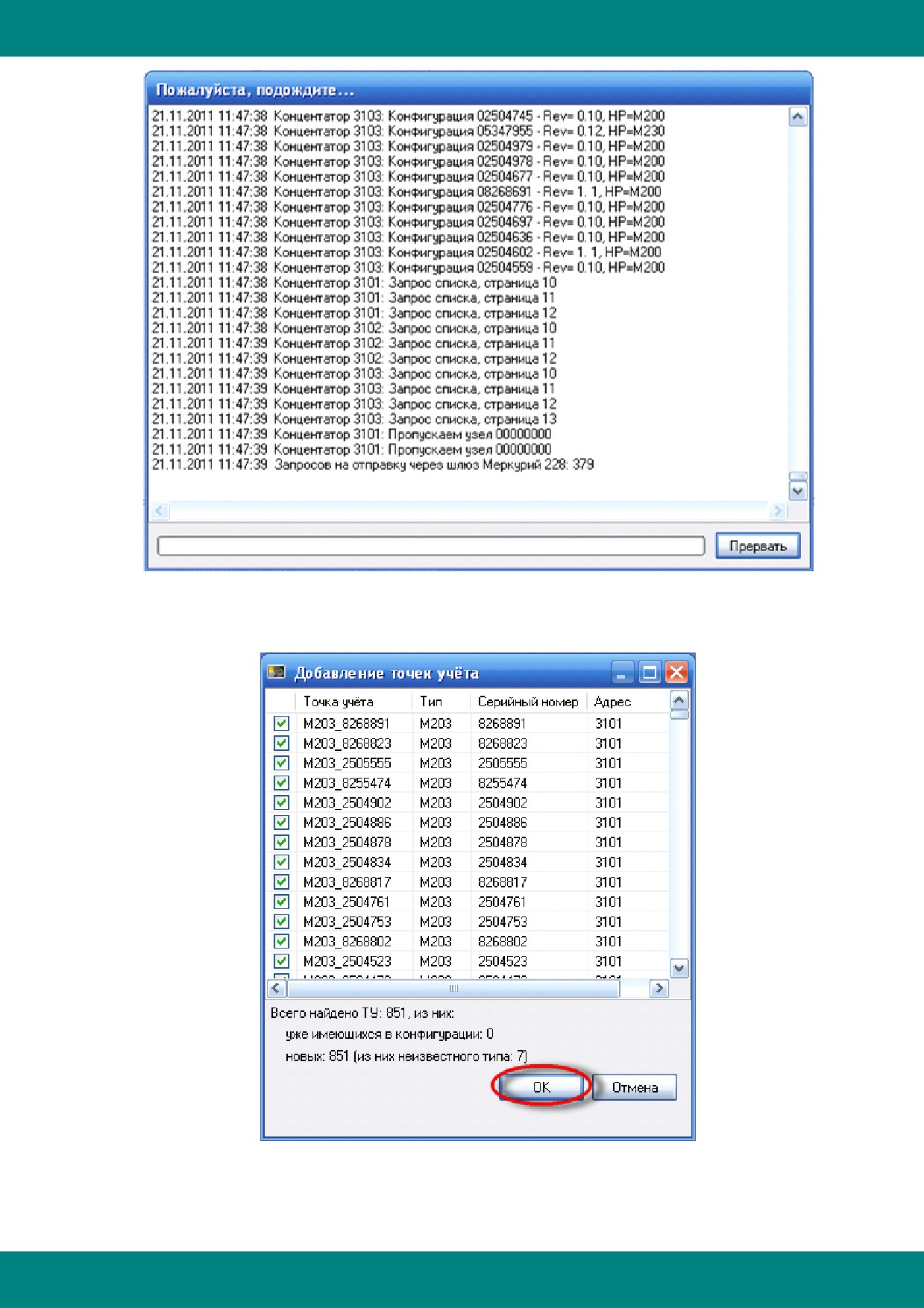

После процесса поиска выйдет список точек учета, которые были найдены в списках узлов

концентраторов PLC-II:

Комментарий: в данном окне программа автоматически выделяет галочками те точки учета,

которых еще нет в конфигурации данного объекта. Идентификация и сравнение происходит по

- 628 -

Мобильный АРМ АСКУЭ

заводскому номеру счетчика.

После нажатия на Ок выделенные точки учёта (с галочками) добавятся в конфигурацию:

- 629 -

Мобильный АРМ АСКУЭ

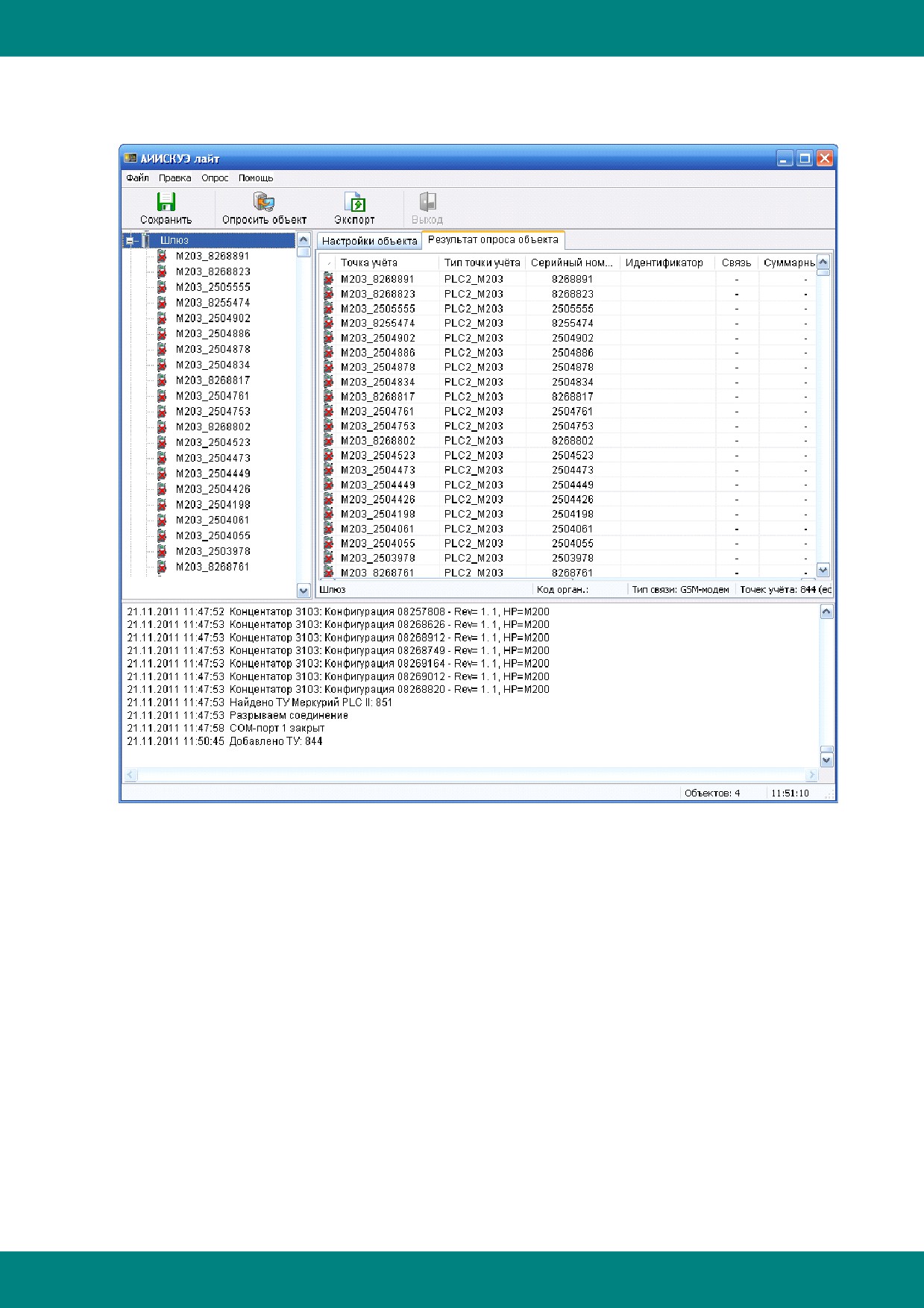

Выбрав вкладку

«Результат опроса объекта» видно, что точки учёта не опрошены.

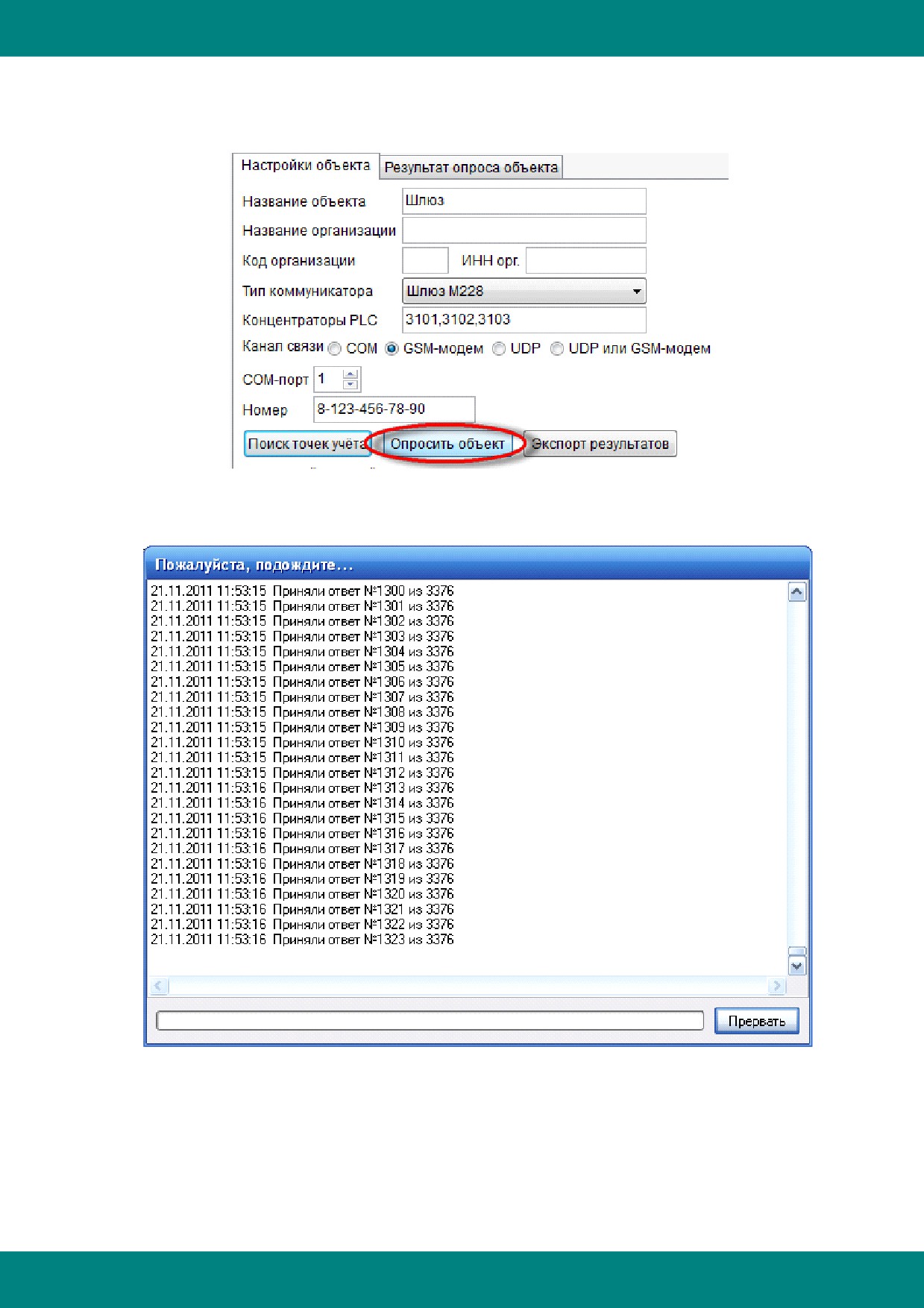

Необходимо опросить объект. Для этого в настройках объекта необходимо нажать кнопку

«Опросить объект»:

Программа начинает звонить на объект, запрашивать данные, процесс сопровождается

выводом лога:

- 630 -

Мобильный АРМ АСКУЭ

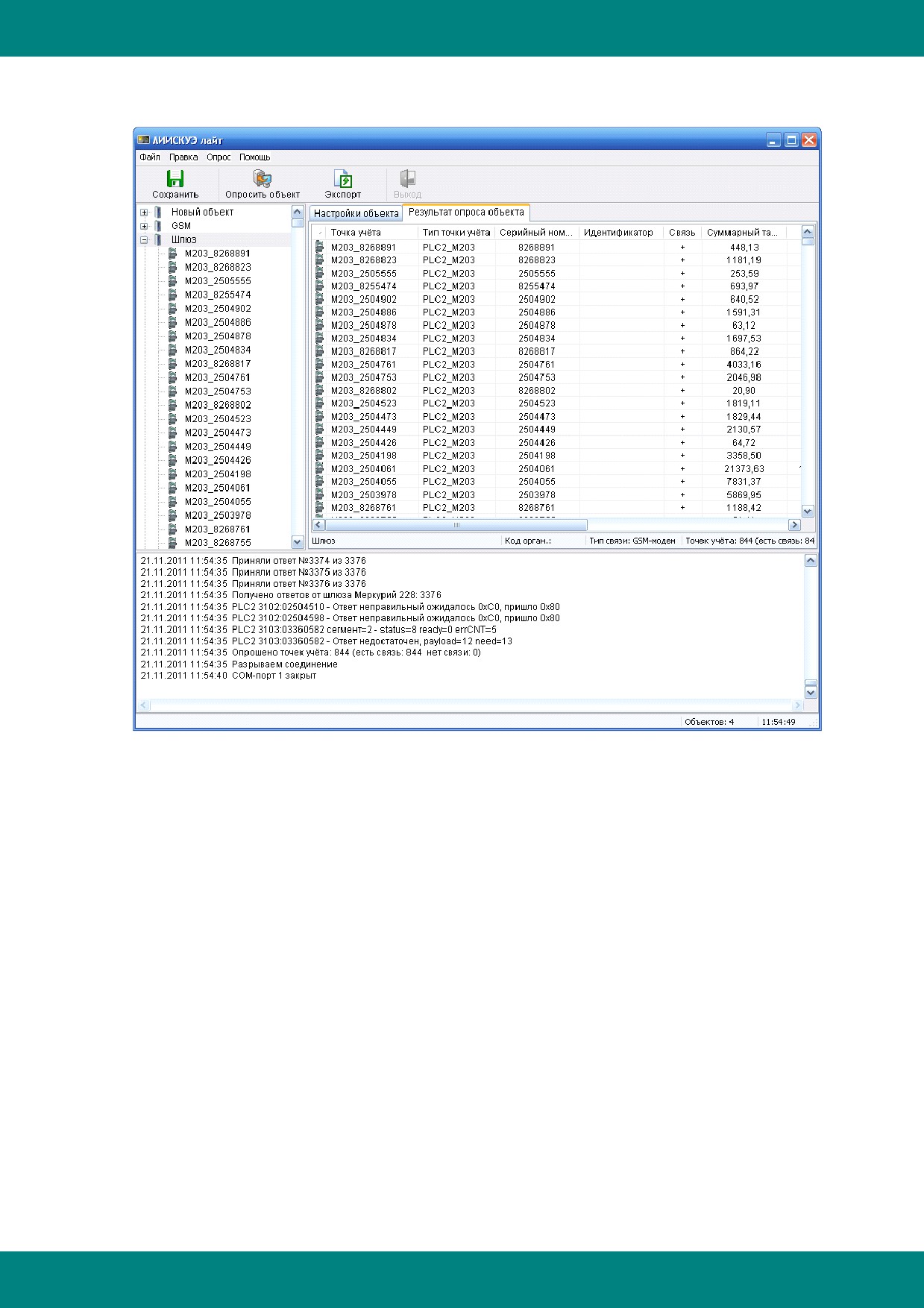

После запроса данных автоматически открывается окно со сводной таблицей по точкам

учета:

- 631 -

Мобильный АРМ АСКУЭ

13.3 Прямой опрос по GSM

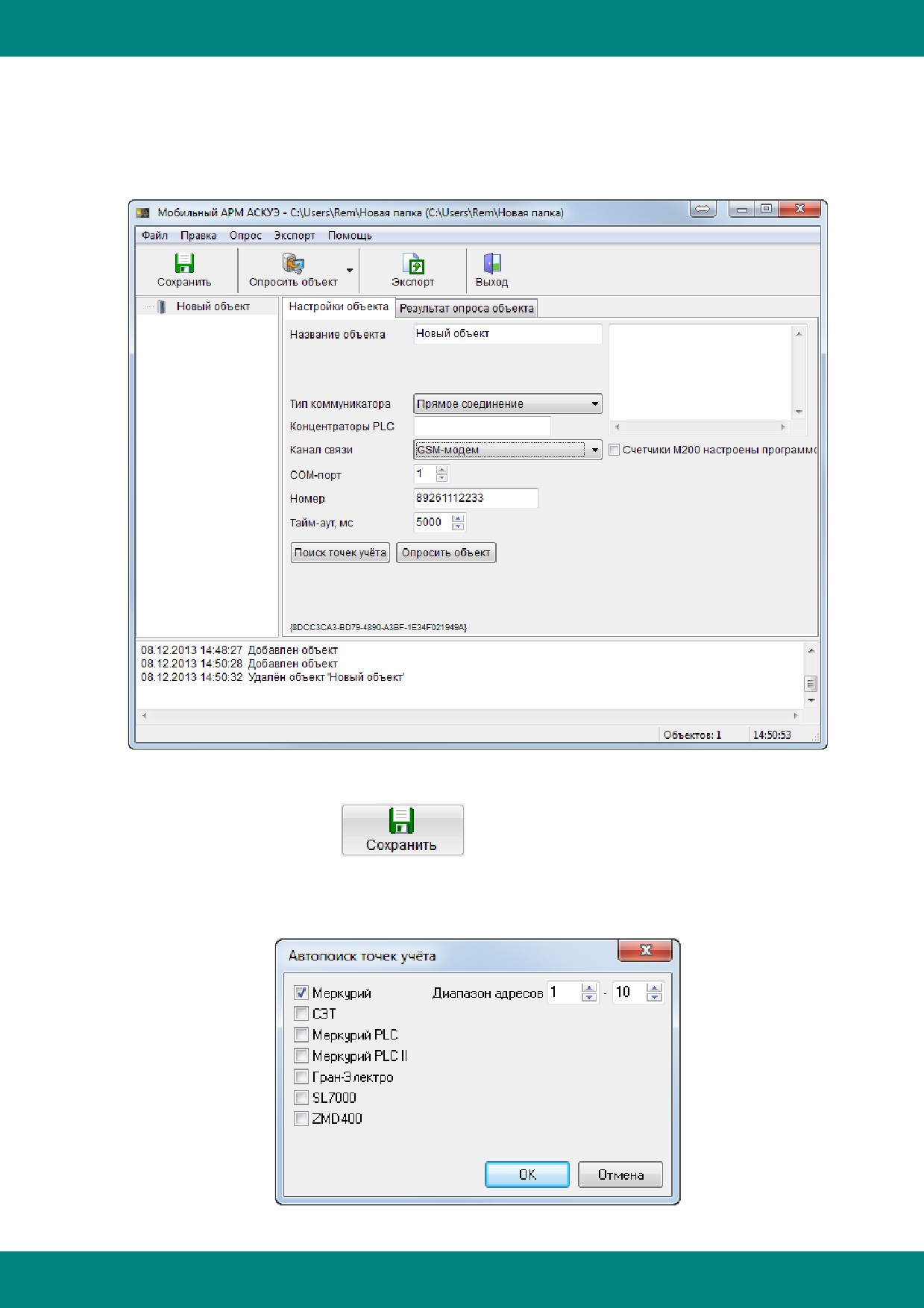

Необходимо добавить новый объект для опроса напрямую через GSM-модем. В настройках

выбрать тип коммуникатора «Прямое соединение», тип канала связи «GSM-модем», задать

номер COM-порта с подключенным звонящим модемом и вписать номер модема на объекте:

Сохранить настройки кнопкой

Нажать кнопку «Поиск точек учёта», в окне «Автопоиск точек учёта» отметить галочкой

«Меркурий», задать диапазон адресов опроса для сканирования, и нажать Ок:

- 632 -

Мобильный АРМ АСКУЭ

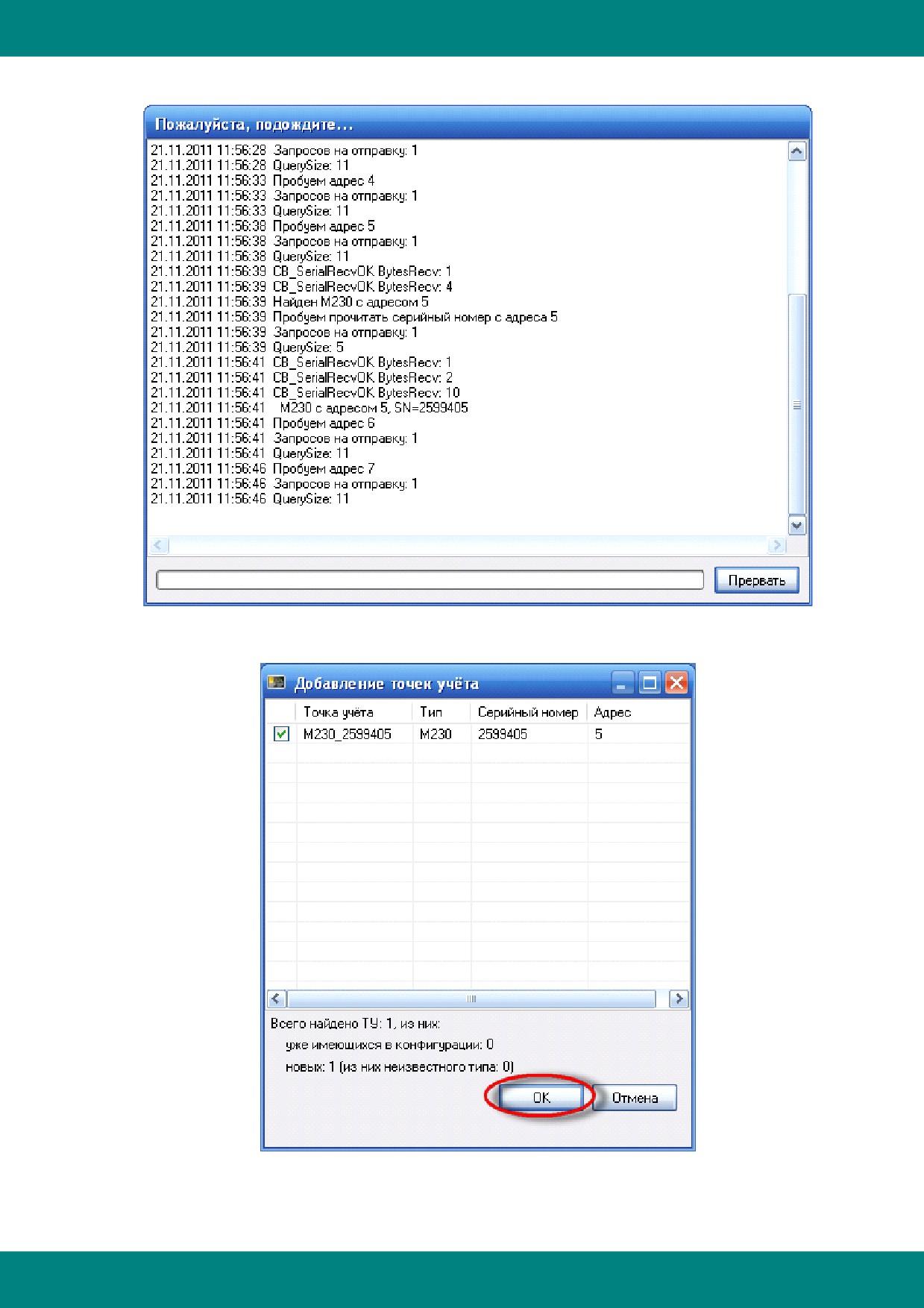

Поиск осуществляется путем сканирования заданного диапазона адресов:

Найден счетчик по адресу 5, добавить его в конфигурацию объекта, нажав Ок:

- 633 -

Мобильный АРМ АСКУЭ

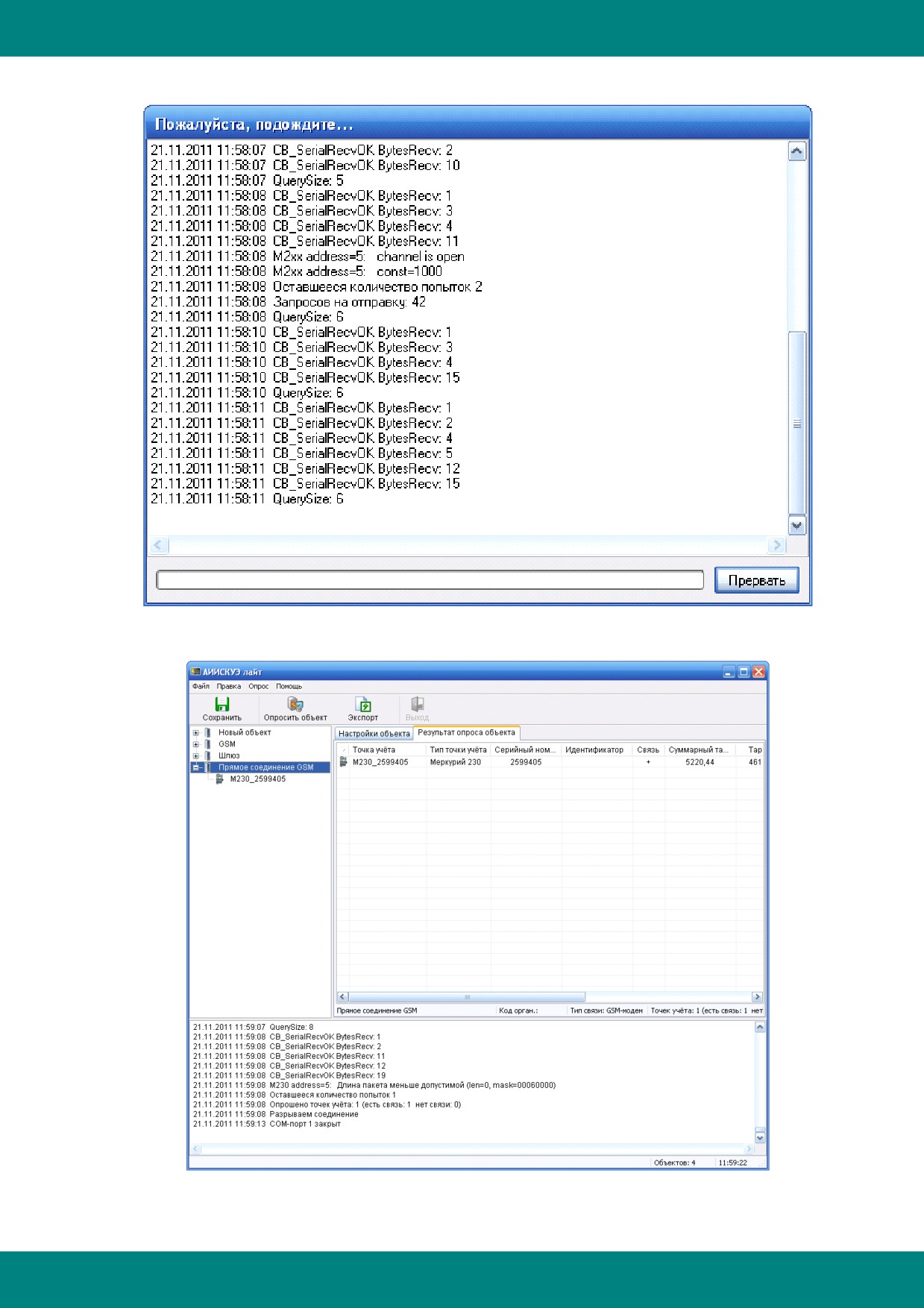

На вкладке «Настройки объекта» нажать кнопку «Опросить объект»:

Сводное окно с результатом опроса:

- 634 -

Мобильный АРМ АСКУЭ

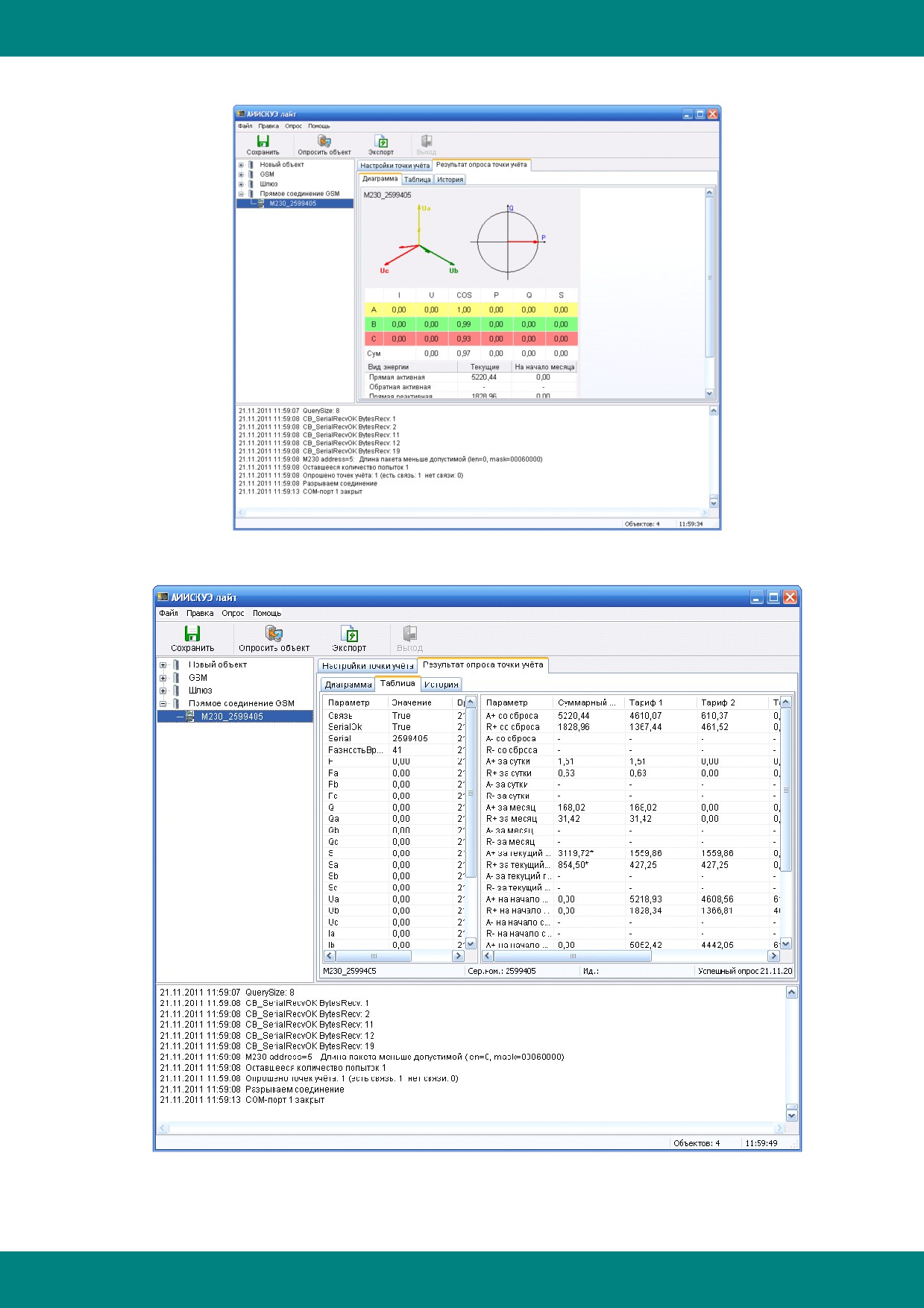

Просмотр данных по точке учета в виде диаграмм:

В табличном виде:

- 635 -

Мобильный АРМ АСКУЭ

13.4 Опрос УСПД

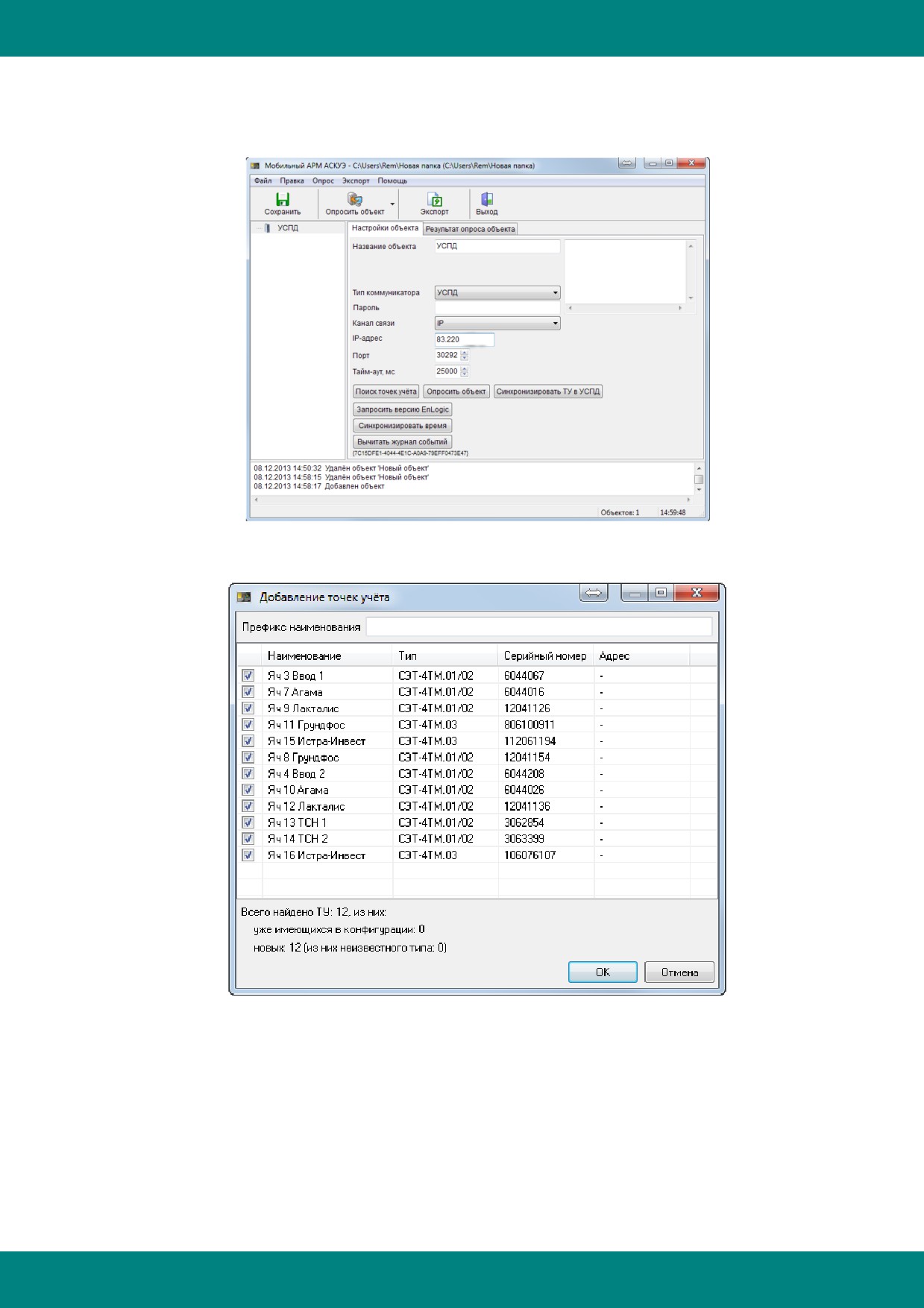

Для опроса объекта учета с УСПД, необходимо добавить новый объект, выбрать тип

коммуникатора, тип канала связи, задать параметры для связи с объектом:

После нажатия на кнопку Поиск точек учета программа автоматически соединяется с УСПД,

запрашивает список доступных точек учета, и выводит их:

- 636 -

Мобильный АРМ АСКУЭ

После нажатия на Ок выделенные галочками точки учета добавляются в настройки

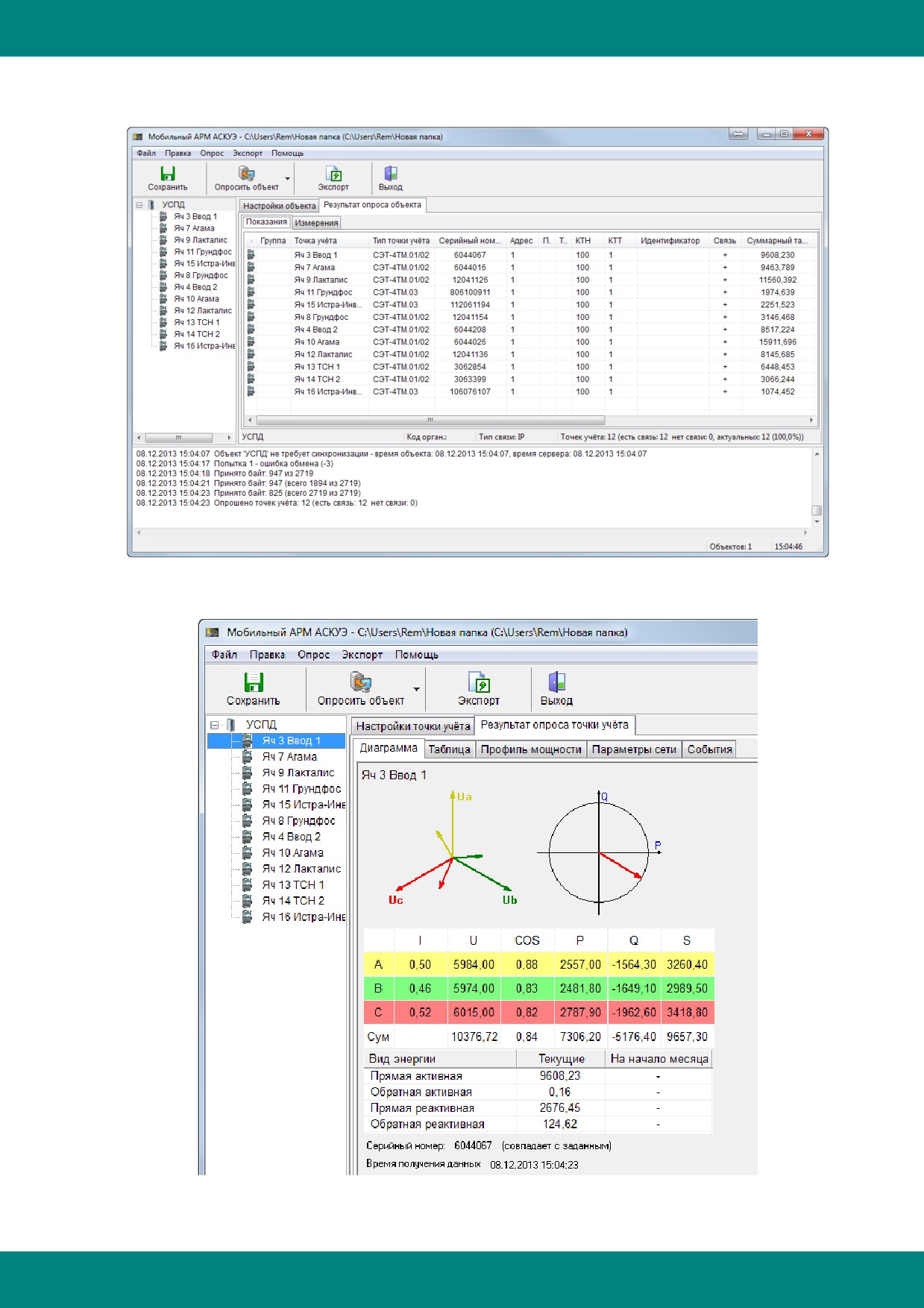

программы. Далее необходимо нажать кнопку Опросить объект, после опроса откроется

сводная таблица по точкам учета с данными:

Просмотр информации по отдельно взятой точке учета в виде диаграммы:

- 637 -

Мобильный АРМ АСКУЭ

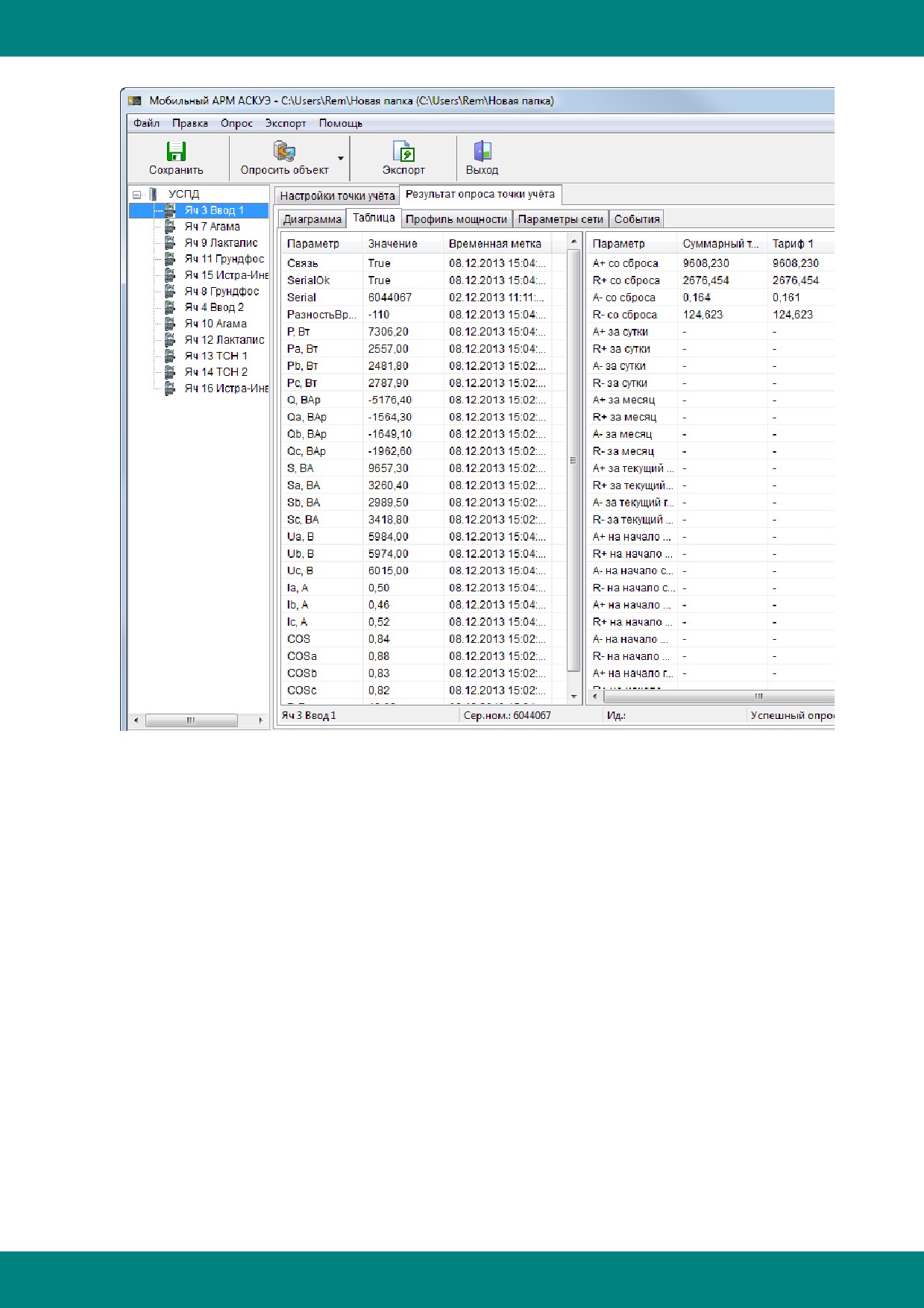

и в виде таблицы:

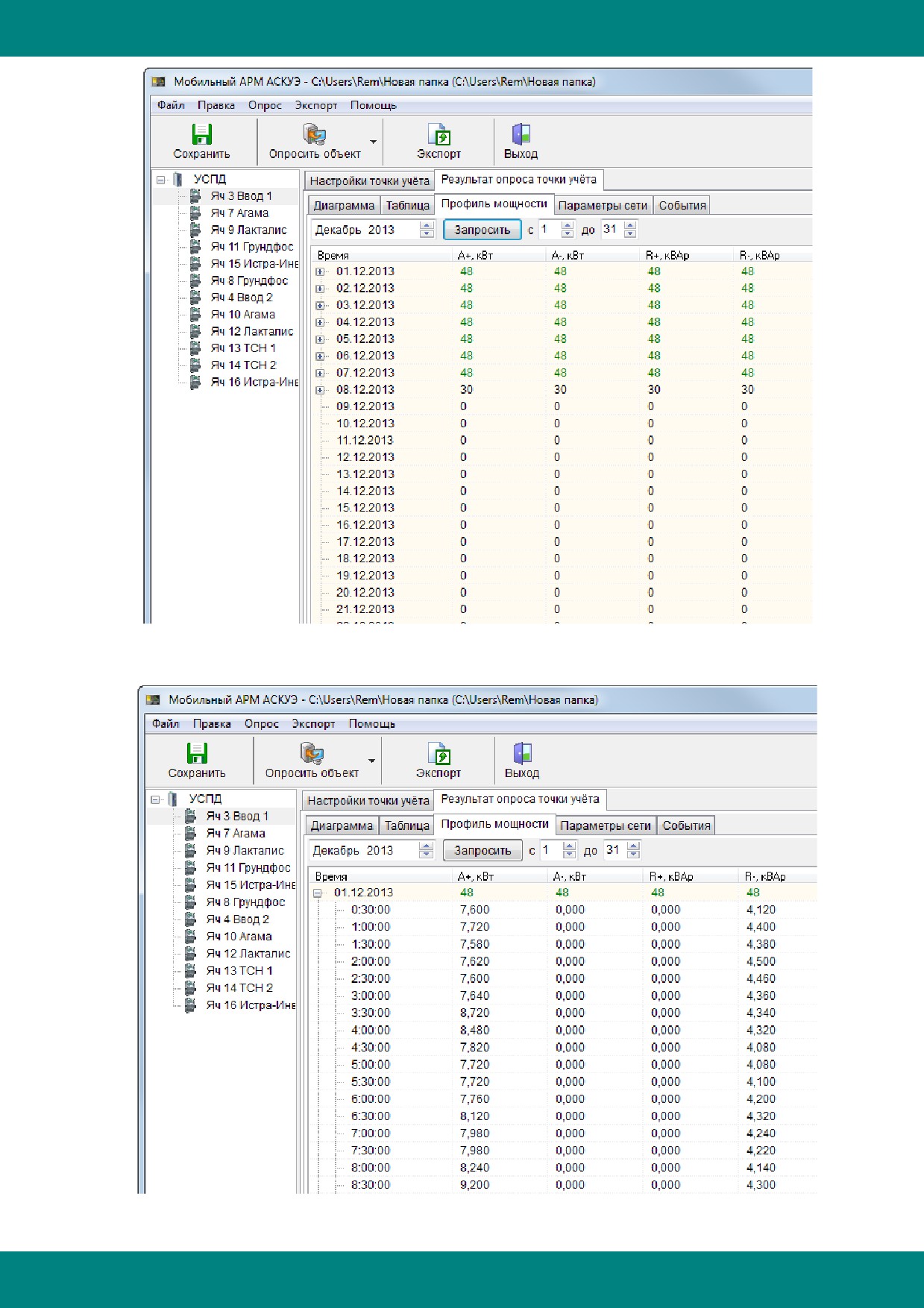

Для получения получасового профиля мощности по выбранной точке учета необходимо

перейти на вкладку Профиль мощности, выбрать временной диапазон, и нажать кнопку

Запросить. По окончании опроса таблица заполняется данными. Напротив каждой даты

выводится количество получасовых значений за данные сутки. Если это количество равно 48,

то оно подсвечивается зеленым цветом.

- 638 -

Мобильный АРМ АСКУЭ

Раскрывая узлы с датами, можно видеть непосредственно сами полученные значения:

- 639 -

Мобильный АРМ АСКУЭ

13.5 Экспорт данных

13.5.1 Экспорт в CSV

Полученные данные по точкам учёта можно сохранить в виде таблицы MS Excel (в формат

CSV).

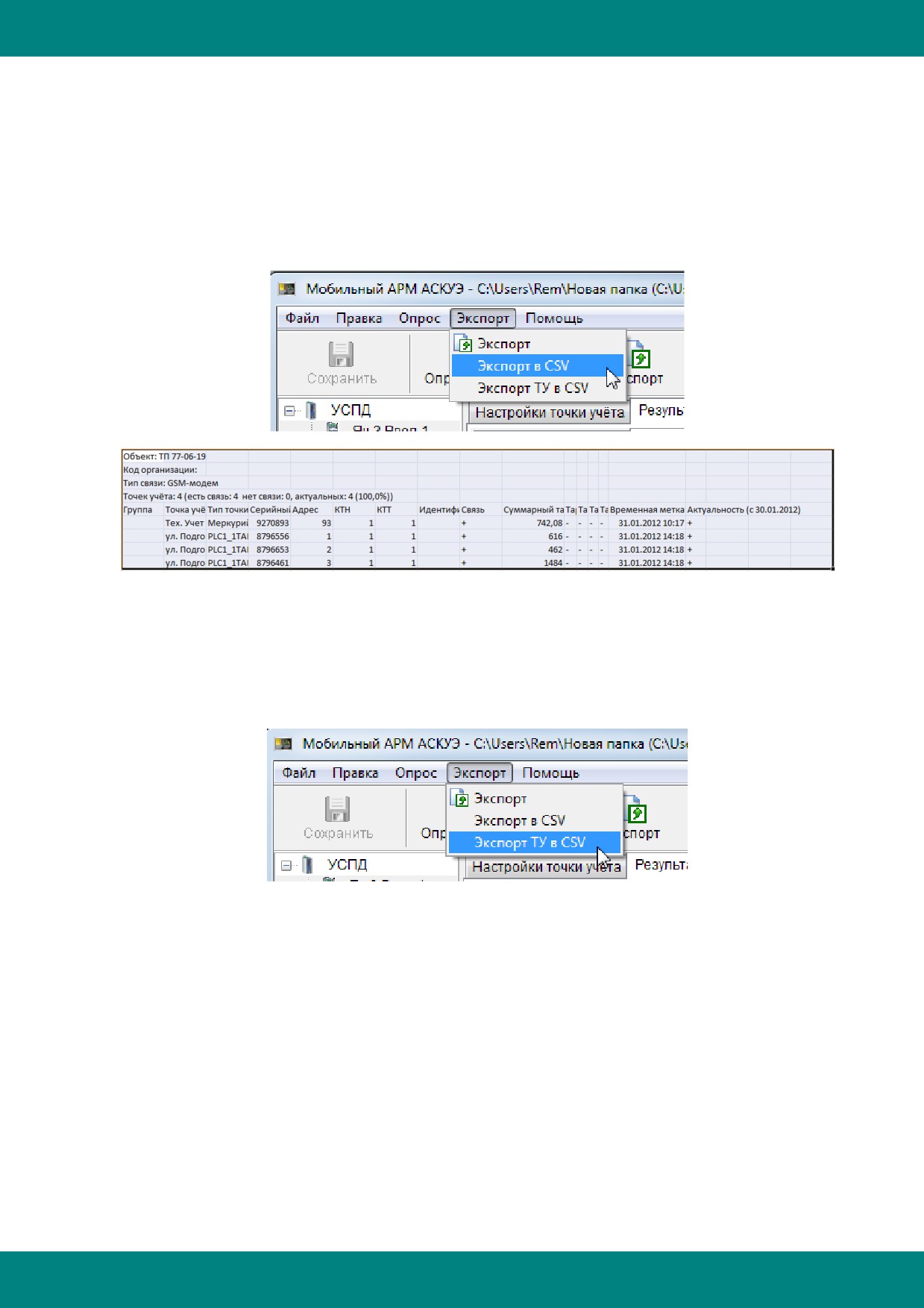

Сформировать таблицу данных по опрошенному объекту можно, «встав» на объект в дереве и

кликнув Экспорт->Экспорт в CSV:

Примечание: CSV (от англ. Comma Separated Values — значения, разделённые запятыми)

— это текстовый формат,

Также возможно сформировать таблицу данных по каждой ТУ в отдельности. Для этого

необходимо выбрать ТУ в дереве объектов и кликнуть Экспорт->Экспорт ТУ в CSV

- 640 -

Мобильный АРМ АСКУЭ

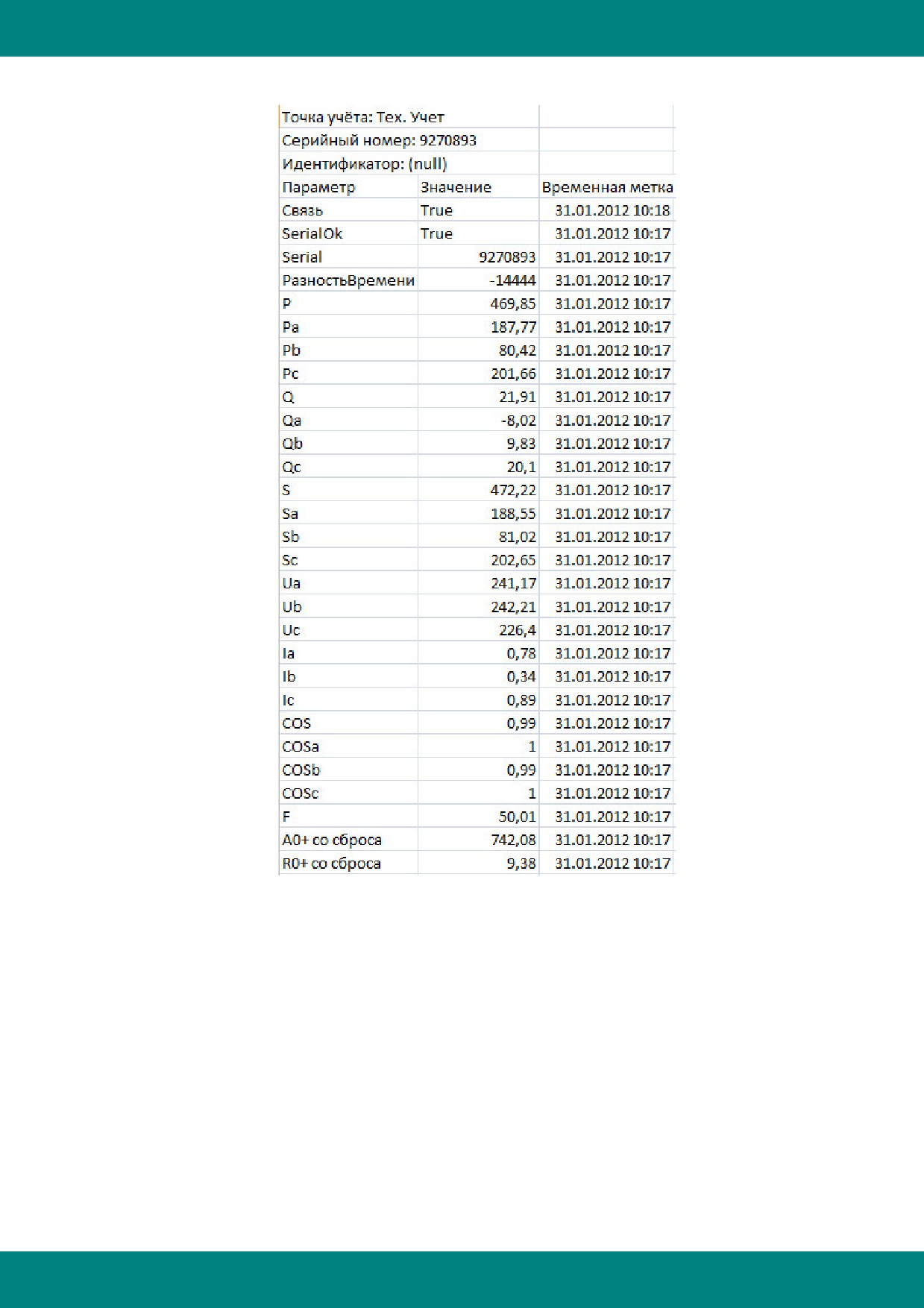

Получим в результате следующую форму:

- 641 -

Мобильный АРМ АСКУЭ

13.5.2 Экспорт данных мобильного АРМ

Экспорт данных мобильного АРМ осуществляется с целью последующего импорта этих

данных в базу системы АСКУЭ верхнего уровня.

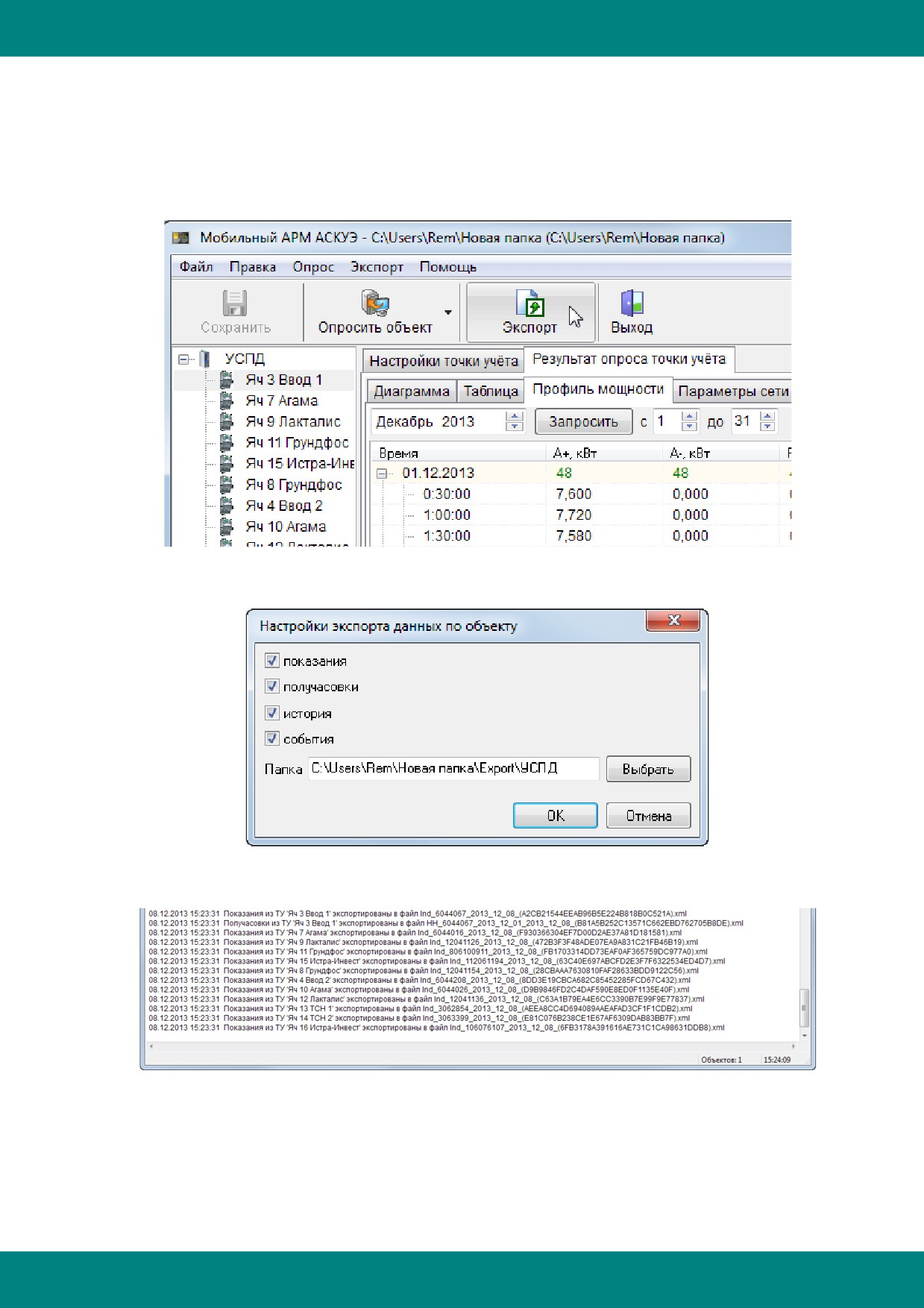

Для данного экспорта необходимо после получения всего требуемого объема информации по

точкам учета - текущие значения, профили мощности, журналы событий, нажать кнопку

Экспорт:

В появившемся окне необходимо выбрать необходимые опции экспорта, и указать каталог

для экспорта данных:

Проконтролировать процесс экспорта можно по логу работу в нижней части основного окна

программы:

Далее содержимое папки с результатами можно свободно скопировать на мобильный

носитель информации, и передать для последующего импорта в базу данных АСКУЭ верхнего

уровня.

- 642 -

Часть XIV

Коммуникационный

сервер

Коммуникационный сервер

Часть XIV :: Коммуникационный сервер

В случае, когда коммуникактор связи с объектом (ПЛК323, счетчик со встроенным модемом, и

пр.) имеет возможность устанавливать GPRS-соединение, но не имеет при этом постоянного

"белого" IP-адреса, возникает проблема опроса его по TCP/IP. Для решения этой задачи

применяется специализированный модуль - Коммуникационный Сервер (КС). Он выполняет

роль связующего звена между удалёнными коммуникаторами.

Удалённые объекты выходят в режим работы GPRS, устанавливают "внешние" TCP/IP-

соединения с коммуникационным сервером. При этом нет необходимости настраивать на

каждое входящее соединение отдельный ТСР-порт - все объекты могут соединяться на один

внешний порт. При необходимости также можно настроить и более одного внешнего порта,

например - для целей логического разделения объектов на группы. Для идентификации

подключившихся объектов необходимо чтобы коммуникатор объекта имел возможности по

идентификации - посылал пакет с описательной информацией, или предполагал возможность

запроса этой информации. После первого подключения объекта к КС ему назначается

внутреннее имя по умолчанию, которое далее можно вручную скорректировать.

Сервер Сбора Данных (либо другие модули, запрашивающие данные с удалённых объектов)

для получения данных по удаленным объектам устанавливают с КС "внутренние" TCP/IP-

соединения, передавая при этом имя соединения. КС передаёт запросы "внутренних"

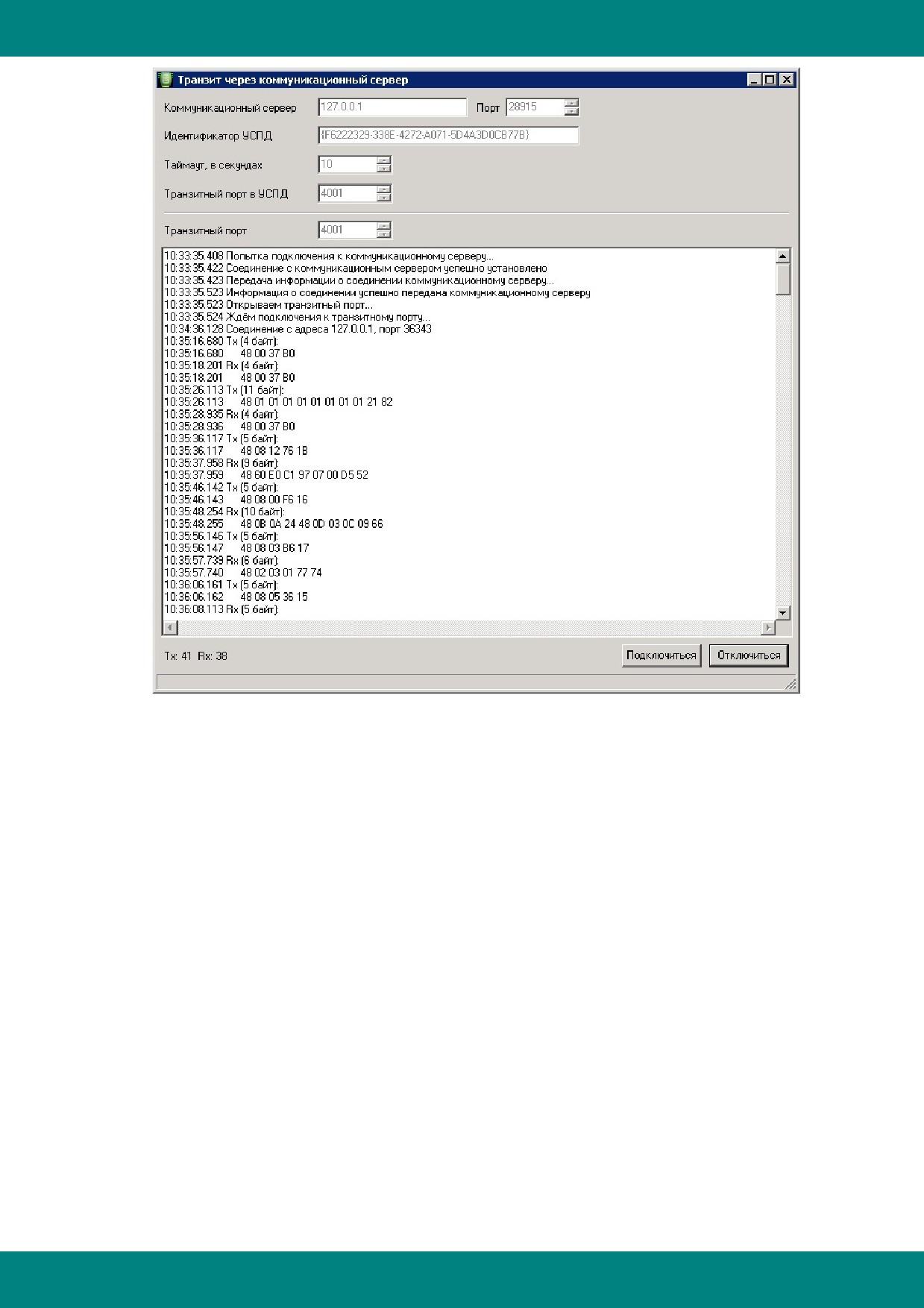

соединений к "внешним", и обратно приходящие ответы. Также имеется возможность

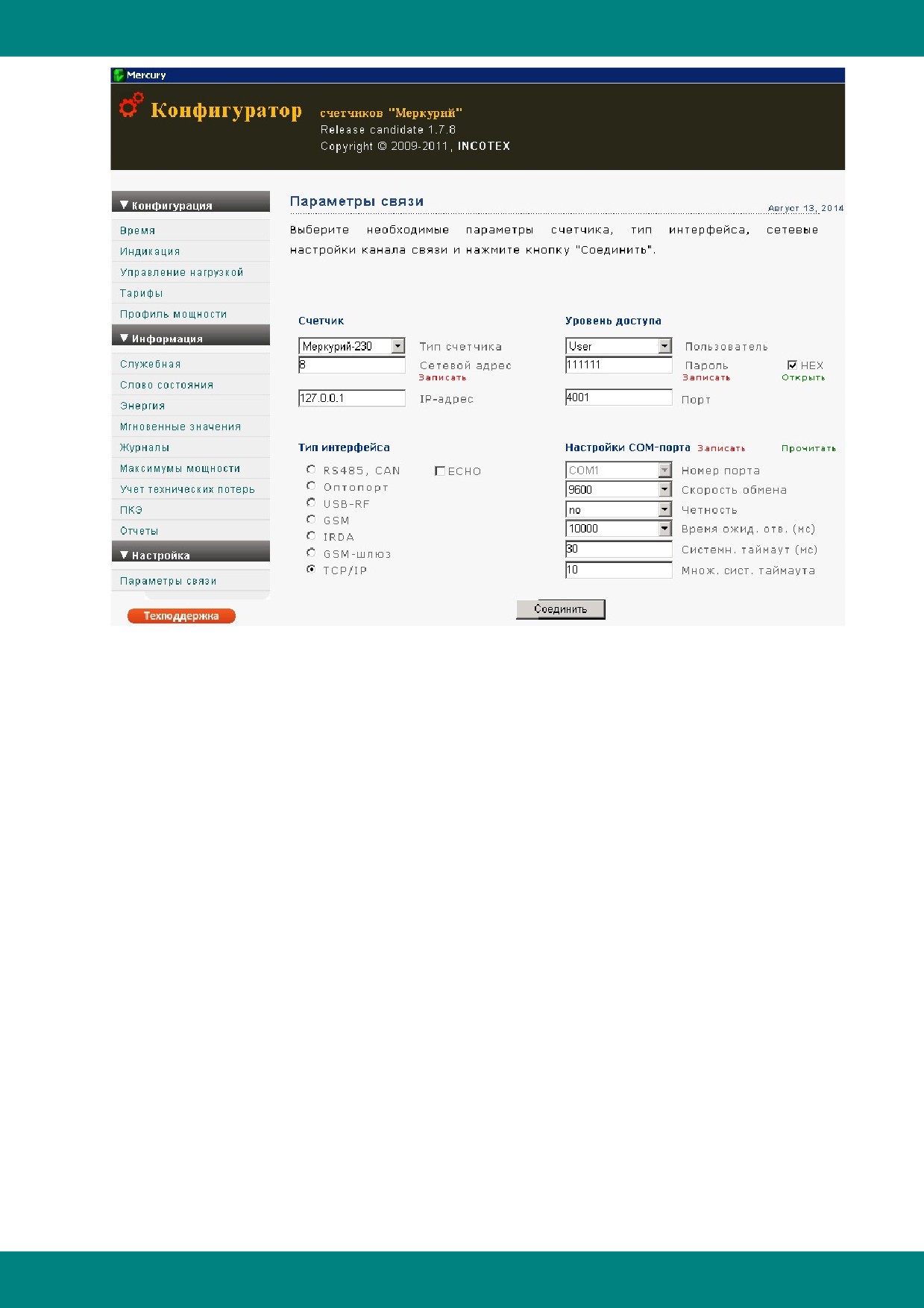

организации прозрачного транзитного канала, для использования, например, штатных

программ конфигурирования счетчиков электроэнергии.

- 644 -

Коммуникационный сервер

14.1 Настройка

Настройки коммуникационного сервера берутся из XML-файла EnComSrv.xml, который лежит

рядом с исполнительным файлом Bin\EnComSrv.exe. Основные разделы этого файла:

1) <controlPort> - порт для подключения конфигуратора КС (по-умолчанию 28715)

2) <projectFN> - путь к файлу проекта OWEN, указание этого пути позволяет КС сохранять

сообщения в БД событий проекта

3) <extServers> - количество "внешних" портов и номера ТСР-портов, на которых КС будет

принимать входящие соединения от коммуникаторов (по-умолчанию такой порт один и

его номер 28815)

4) <extConnThreads> - сколько потоков одновременно будут обслуживать соединения с

удалёнными коммуникаторами (по-умолчанию 10)

5) <intServers> - количество "внутренних" портов и номера ТСР-портов, на которых КС

будет принимать входящие соединения от ССД и других модулей сбора данных (по-

умолчанию такой порт один и его адрес 28915)

6) <intConnThreads> - сколько потоков одновременно будут обслуживать соединения с

модулями сбора данных (по-умолчанию 2)

7) <connections> - здесь автоматически сохраняется информация о соединениях, ручное

редактирование не требуется

Пример файла конфигурации КС:

<?xml version="1.0" encoding="windows-1251"?>

<projectFN>C:\OWEN Projects\РТП-77\TMLite.tml</projectFN>

</extServer>

</extServers>

</extConnThreads>

</intServer>

</intServers>

</intConnThreads>

</config>

Внимание! Редактирование файла настроек допустимо только при остановленном КС.

- 645 -

Коммуникационный сервер

14.2 Запуск

Коммуникационный сервер можно запускать как обычное консольное приложение, но

рекомендуется эксплуатировать его в режиме службы Windows. Для того, чтобы

зарегистрировать КС как службу, надо однократно запустить EnComSrv.exe с ключами

командной строки /registerService /displayName="OWEN-TM communication server" /

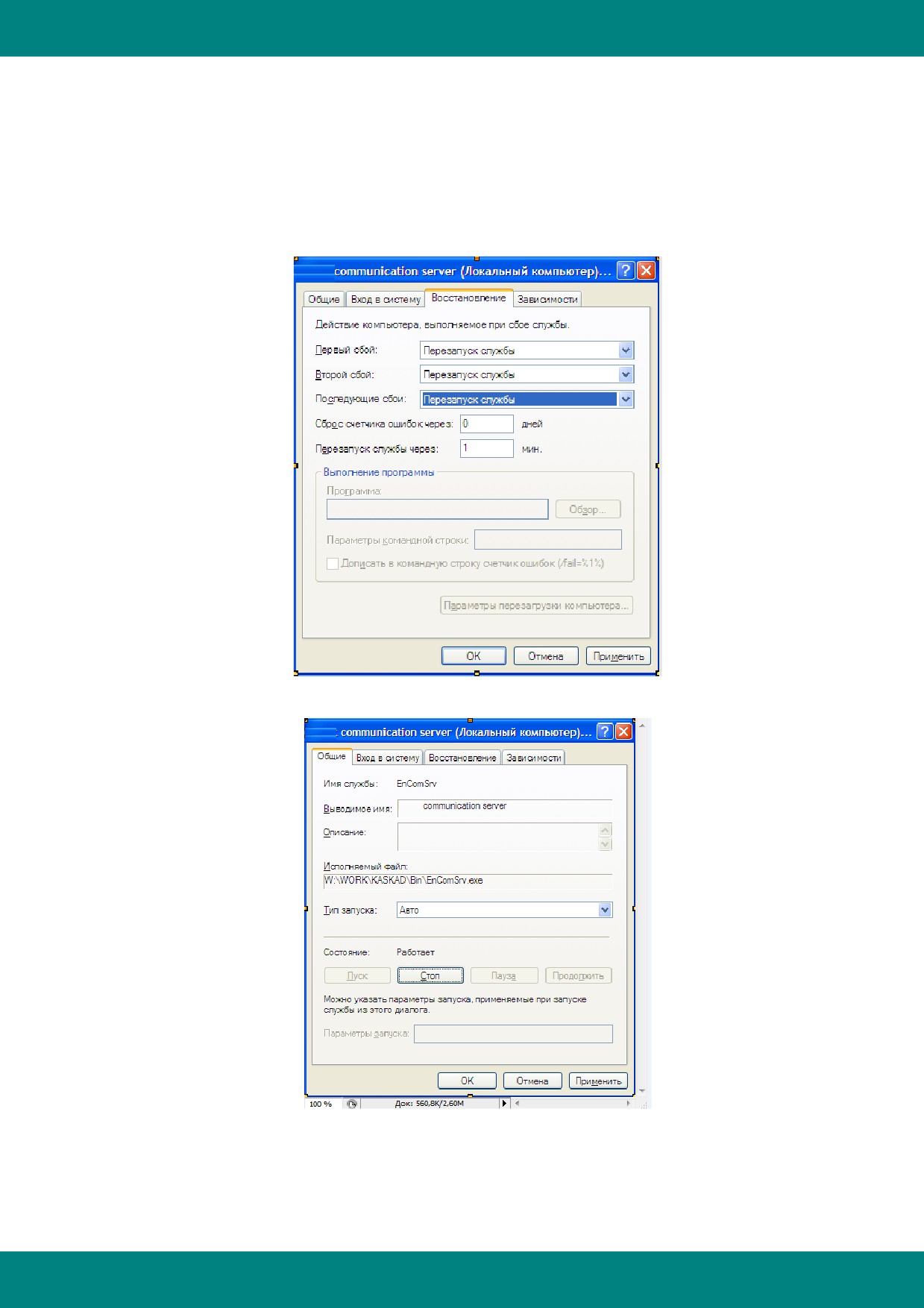

startup=automatic. После регистрации в стандартном окне Windows "Службы" появится

соответствующая служба и возможность изменить её настройки, например, действия в случае

сбоя:

После этого службу можно запустить, нажав на кнопку Пуск:

- 646 -

Коммуникационный сервер

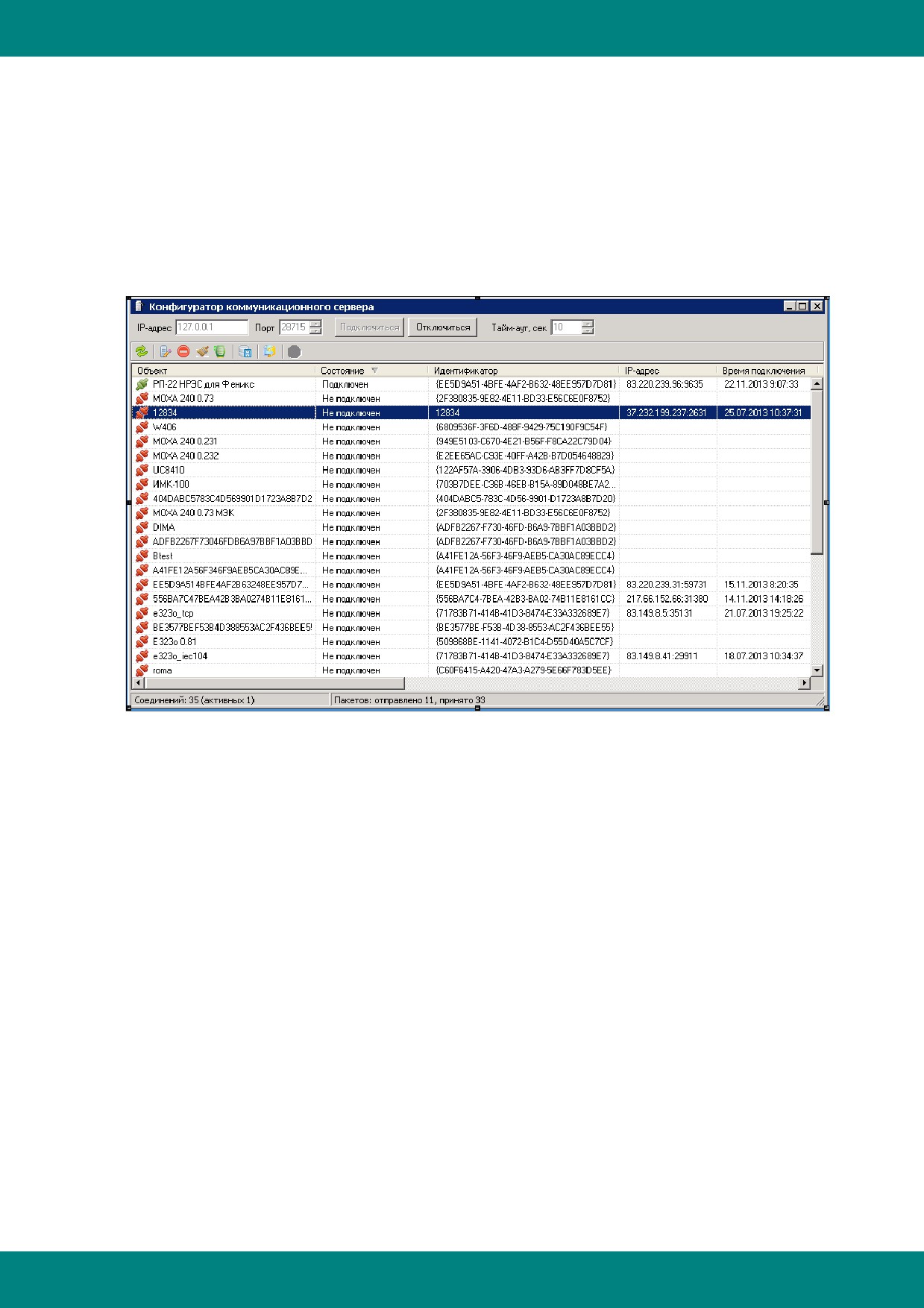

14.3 Работа

Коммуникационный сервер, запущенный в качестве службы Windows не требует никакого

обслуживания - стартует автоматически при запуске операционной системы, принимает

входящие "внешние", "внутренние" и "служебные" соединения, принимает и передаёт данные.

Действия КС фиксируются в файле EnComSrv.log и (если настроен путь к файлу проекта) в БД

событий проекта.

Для контроля работы КС и выполнения некоторых конфигурационных действий используется

модуль EnComSrvCfg. В нём надо указать IP-адрес и номер служебного порта КС и нажать

кнопку "Подключиться".

Названия впервые подключившихся объектов формируются из их уникальных

идентификаторов. Для последующего удобства использования рекомендуется по мере

подключения объектов к КС сразу же присваивать им названия. Далее эти названия,

например, используются при настройке проекта АСКУЭ.

- 647 -

Коммуникационный сервер

14.4 Транзитный режим через УСПД

Коммуникационный сервер позволяет организовать транзитный (прозрачный) канал связи при

использовании ПЛК323 для прямого обращения к счетчикам электроэнергии, подключенным к

ПЛК .

Для использования транзитного режима необходимы следующие условия:

1. Версия прошивки ПЛК должна быть от 2014.06.01 или новее.

2. В конфигурации ПЛК для протокола обмена должен быть сконфигурирован транзитный

режим.

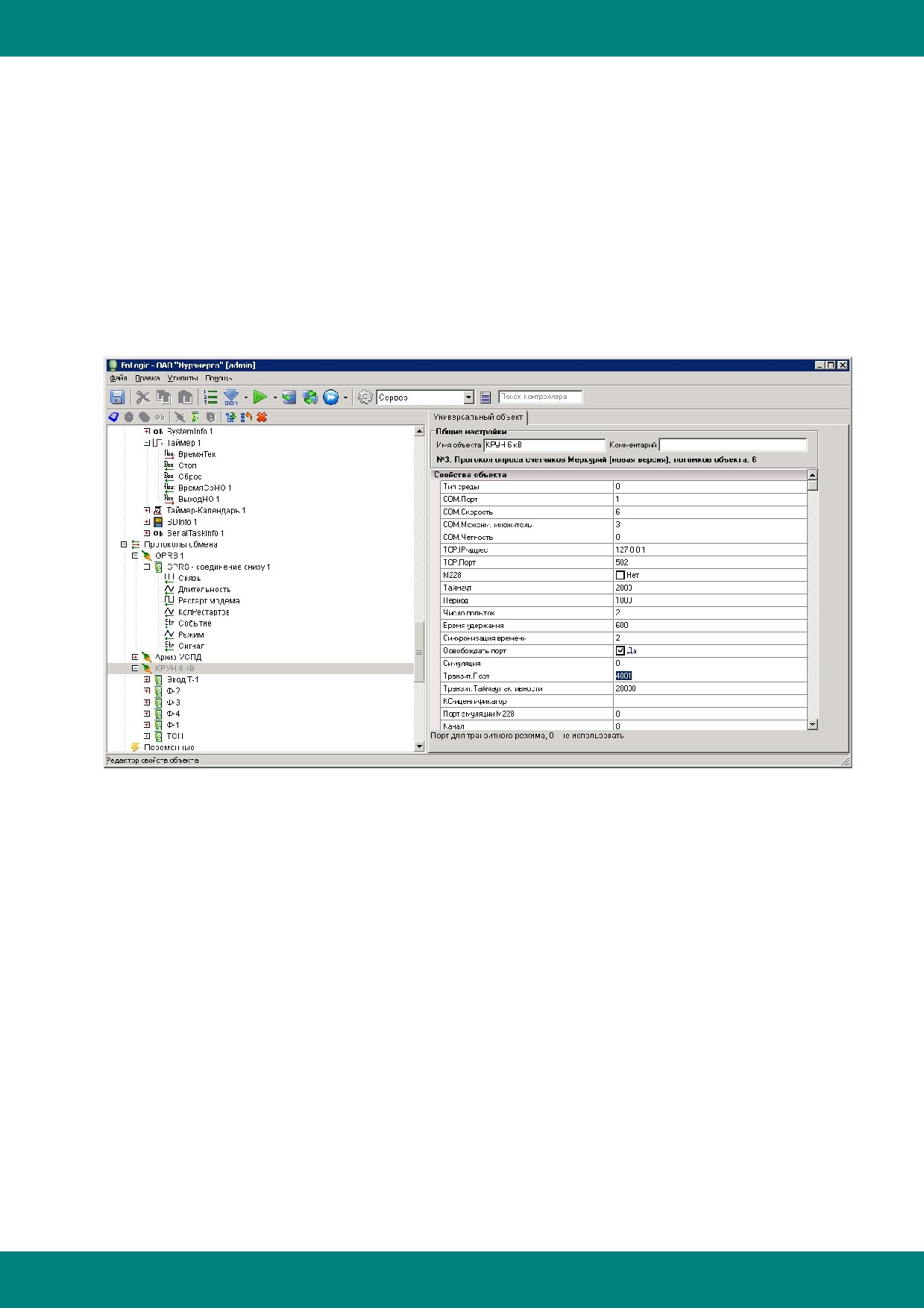

Настройка транзитного режима для протокола обмена в конфигурации ПЛК осуществляется

свойствами Транзит.Порт и Транзит.Таймаут активности.

Рекомендуется использовать настройки, приведенные на скриншоте.

Если в ПЛК для опроса счетчиков созданы несколько протоколов обмена, то для каждого

протокола необходимо задать свой номер транзитного порта (это порт протокола ТСР).

Рекомендуется использовать порты 4001, 4002 и т.д.

Транзитный доступ на верхнем уровне реализуется с помощью утилиты Транзитный режим

через КС (исполняемый файл EnTransit.exe), которая входит в состав бинарных файлов

системы. В рабочем окне утилиты необходимо ввести параметры для подключения к

коммуникационному серверу - IP-адрес, номер порта для внутренних соединений,

идентификатор ПЛК, таймаут, номер транзитного TCP-порта нужного протокола в

конфигурации ПЛК, и номер локального TCP-порта на компьютере, и нажать кнопку

Подключиться.

- 648 -

Коммуникационный сервер

Для информации - идентифкатор контроллера проще всего получить в программе

конфигуратора коммуникационного сервера, кликнув на строке соединения от нужного УСПД в

таблице правой кнопкой мыши, и выбрать пункт меню Скопировать ID.

После успешного подключения можно использовать штатные программы конфигурирования

счетчков от производителей. Подключение в этом случае настраивается через соединение

ТСР. И требуется увеличить стандартные таймауты. Ниже приведен пример окна

конфигуратора счетчиков Меркурий для подключения через транзитный порт.

- 649 -

Коммуникационный сервер

- 650 -

содержание .. 8 9 10
