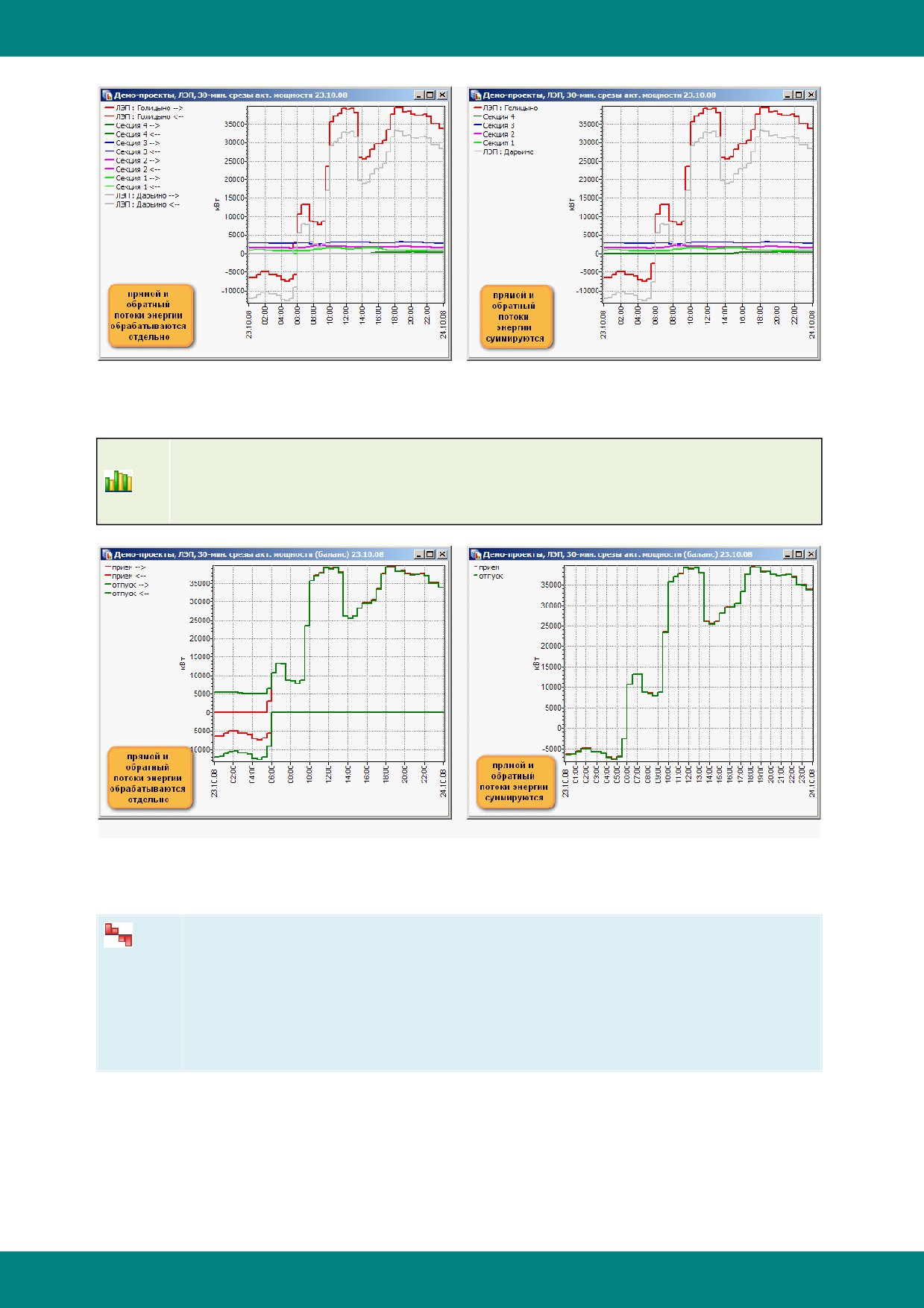

Баланс (суммы приема и отпуска)*

Рассчитываются два комбинированных профиля - сумма приема группы (если

имеются точки учета приема) и сумма отпуска.

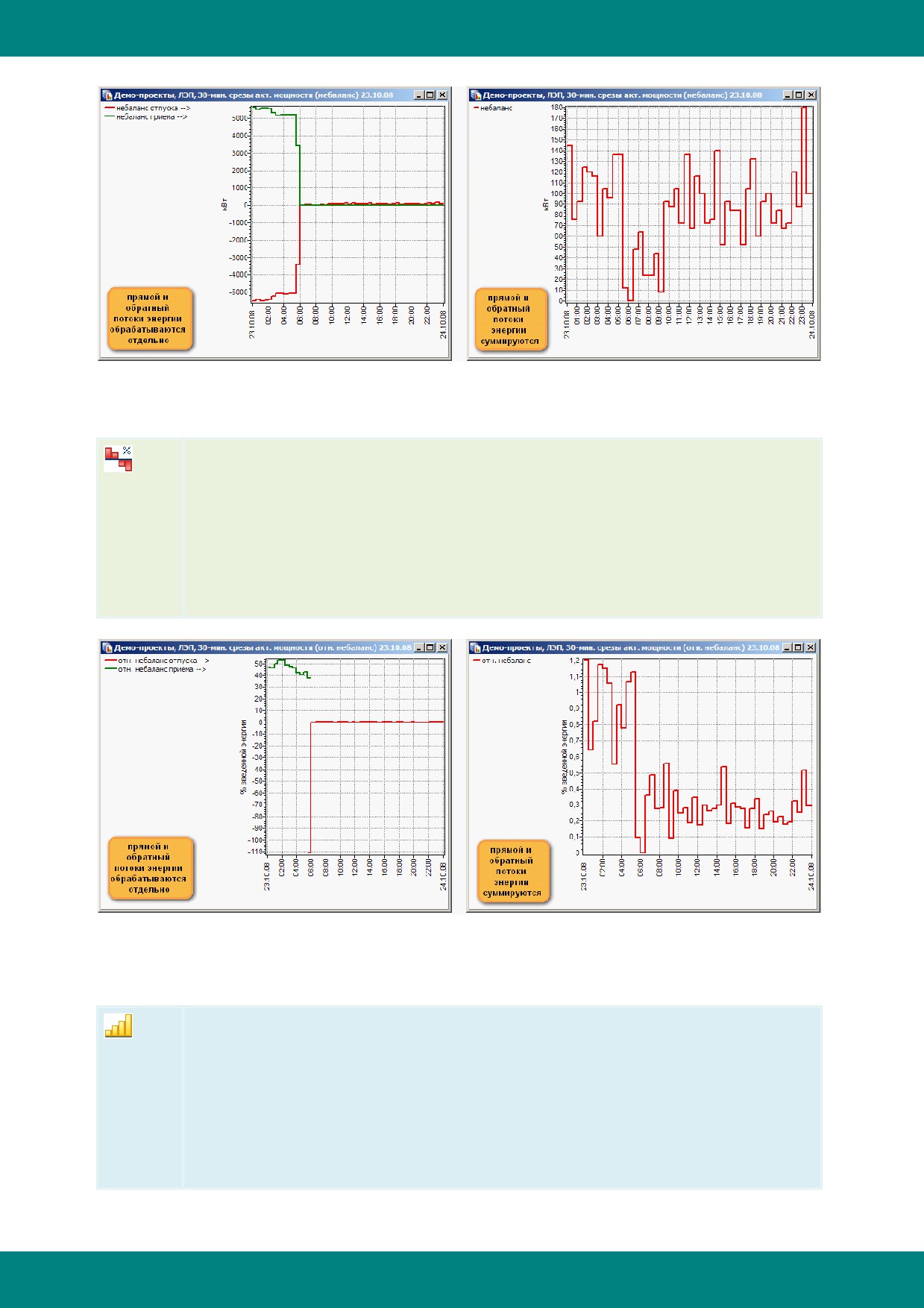

Небаланс абсолютный*

В режиме раздельной обработки перетоков рассчитываются два

комбинированных профиля - разность прямого и обратного потоков приема

группы и разность прямого и обратного потоков отпуска группы.

В режиме суммирования перетоков рассчитывается один комбинированный

профиль - разность суммы приема и суммы отпуска группы.

- 550 -

ЭнергоАнализ

Небаланс относительный*

В режиме раздельной обработки перетоков рассчитываются два

комбинированных профиля - процентное отношение абсолютного небаланса

к прямому потоку для приема и отпуска группы.

В режиме суммирования перетоков рассчитывается один комбинированный

профиль - процентное отношение абсолютного небаланса к сумме приема

группы.

*

недоступен для варианта группирования «Отдельная точка учета».

Нарастающий итог

Каждый из профилей пересчитывается сложением значения на очередном

отрезке времени с суммой значений на всех предыдущих отрезках.

Если исходным является профиль мощности, то его нарастающий итог -

профиль накопления энергии.

Для профиля относительного небаланса режим нарастающего итога

недоступен.

- 551 -

ЭнергоАнализ

Если на некоторых отрезках времени отсутствуют данные хотя бы по одной из точек

учета группы, комбинирование данных (расчет баланса, абсолютного и относительного

небалансов) не производится: возникает разрыв комбинированного профиля, а для режима

нарастающего итога - расчет профиля прекращается.

12.3.8 Параметр, фаза

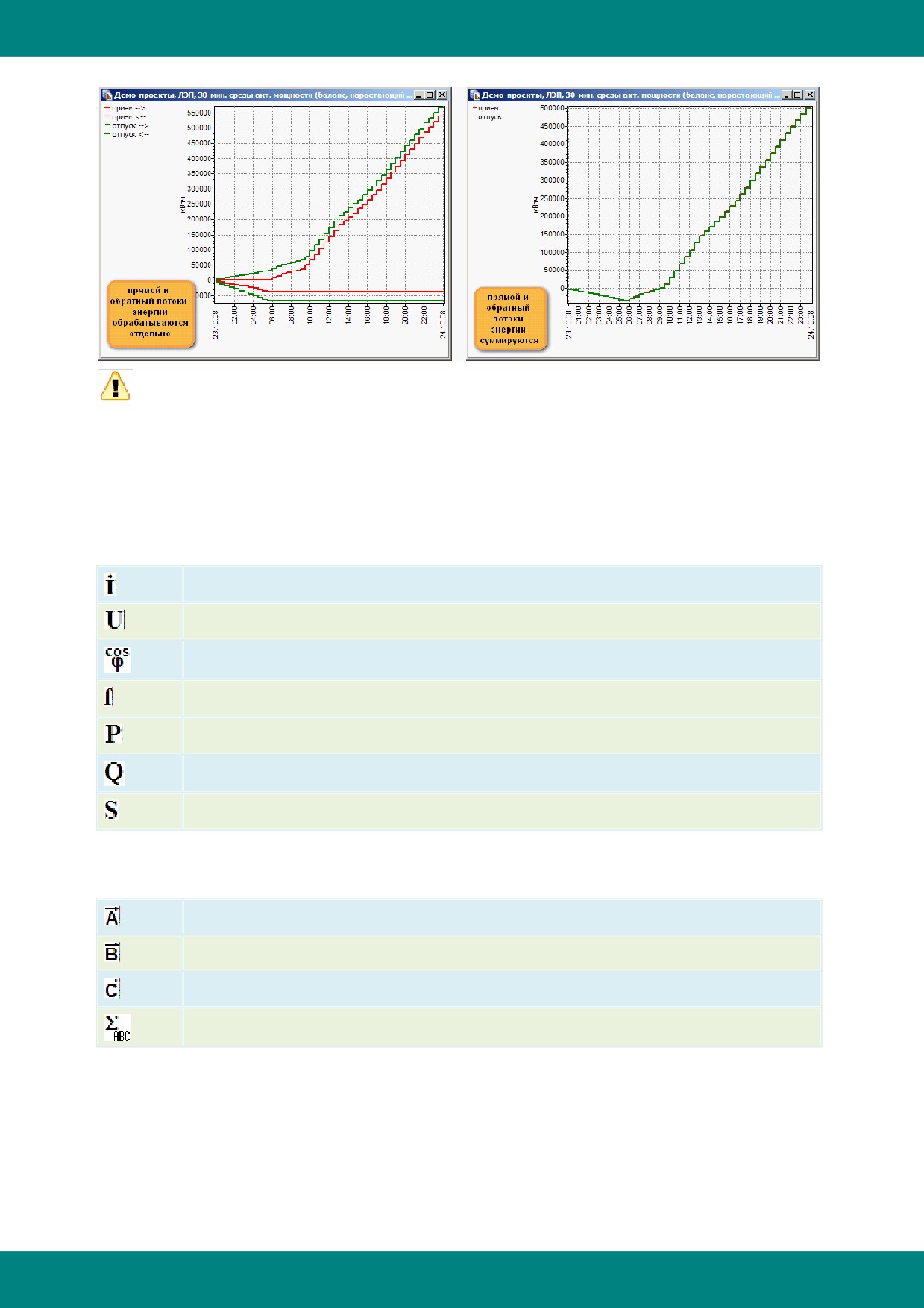

Для окна просмотра мгновенных значений возможны следующие варианты выбора

физических величин, параметров качества электроэнергии:

Фазный ток

Фазное напряжение

Коэффициент мощности

Частота

Активная мощность

Реактивная мощность

Полная мощность

В зависимости от сделанного пользователем выбора в категории параметр становится

доступен один или несколько вариантов выбора фаз:

Фаза А

Фаза B

Фаза C

Параметр трехфазной электросети

12.3.9 Многотарифный учет

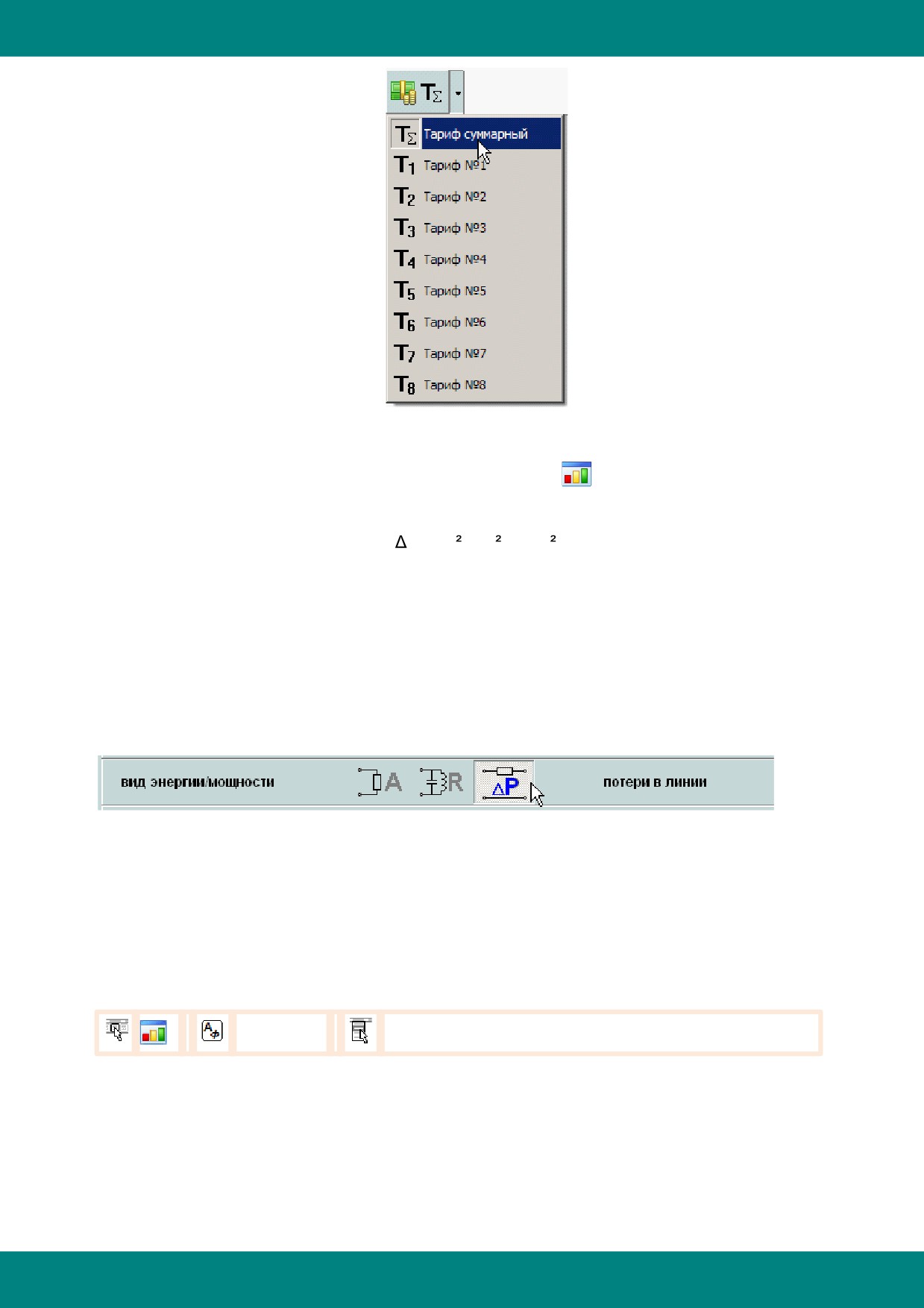

Для окна просмотра показаний счетчика возможен выбор одного из восьми тарифов счетчика

электроэнергии либо суммарного тарифа.

- 552 -

ЭнергоАнализ

12.3.10 Анализ потерь

Для окна просмотра данных типа Профили нагрузки

возможно построение профилей

мощности потерь в линии передачи электроэнергии, рассчитываемых по формуле:

P = (P + Q ) R / U ,

где P и Q - активная и реактивная мощности соответственно,

R - сопротивление линии,

U - линейное напряжение.

Для того чтобы расчет потерь был доступен, необходимо в журнале точек учета (модуль

Справочники) ввести поле вещественного типа для хранения значения коэффициента R / UІ и

зарегистрировать это поле в настройках АСКУЭ. После этого на панели переключателей вида

энергии и мощности появляется соответствующая кнопка.

Для расчета мощности потерь в линии необходимо ненулевое значение коэффициента R / UІ и

наличие профилей активной и реактивной нагрузки для точки учета электроэнергии в данной

линии.

12.3.11 Окно просмотра данных

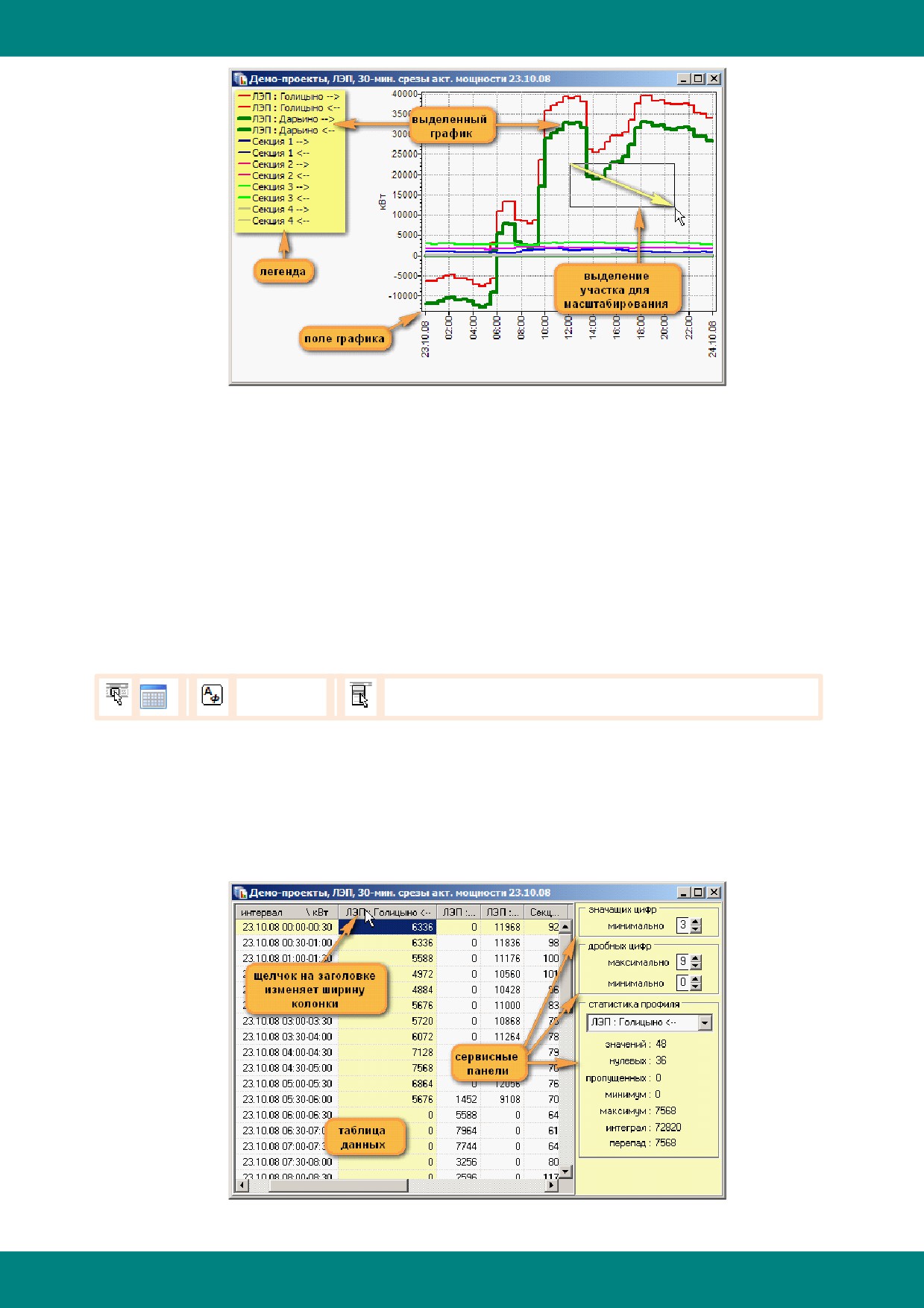

12.3.11.1 График

Окно просмотра данных переключается в режим графика командой

F7

Данные|График

Отдельный график может быть выделен щелчком мыши на линии или на названии в легенде.

Повторный щелчок снимает выделение.

- 553 -

ЭнергоАнализ

График может быть сдвинут в пределах графического поля буксировкой при нажатой правой

кнопке мыши. Также график масштабируется по выделенному участку: выделение

производится перемещением курсора мыши с нажатой левой кнопкой слева-сверху вправо-

вниз. Выделение любого участка графика перемещением курсора мыши в других направлениях

отменяет сдвиг и масштабирование.

Выделение профиля вызывает автоматическое перемещение фокуса по колонкам данных в

режиме просмотра таблицы и наоборот.

График строится в единицах измерения, установленных для данной физической величины в

диалоговом окне Единицы измерения.

12.3.11.2 Таблица

Окно просмотра данных переключается в режим таблицы командой

F8

Данные|Таблица

Таблица содержит значения, выраженные в единицах измерения, установленных для данной

физической величины в диалоговом окне Единицы измерения.

Щелчок мыши на заголовке раздвигает колонку до ширины текста заголовка, повторный

щелчок - сужает до ширины, оптимальной для просмотра числовых данных. Щелчок на

заголовке при нажатой клавише Ctrl производит аналогичные операции со всеми колонками

таблицы.

- 554 -

ЭнергоАнализ

Перемещение фокуса по колонкам данных производит автоматическое выделение

соответствующего профиля в режиме просмотра графика и наоборот.

Справа от таблицы расположены сервисные панели:

настройка формата представления чисел в таблице: количество значащих цифр и

длина дробной части;

некоторые статистические характеристики выделенного профиля.

Для клеток таблицы, содержащих некомбинированные данные, доступно контекстное меню

«Удалить», позволяющее удалить из базы данных соответствующее значение параметра.

Удаление значений доступно пользователю, имеющему разрешение на соответствующее

действие. Каждый факт удаления регистрируется модулем «События».

12.3.11.3 Обновление данных

Повторный запрос данных для сформированного окна просмотра выполняется командой

F5

Данные|Обновить

12.3.11.4 Изменение периодичности

Окно просмотра профиля нагрузки позволяет произвести преобразование исходных данных,

определенных пользователем в диалоговом окне Запрос данных из хранилища АСКУЭ, к

большей периодичности: данные с 30-минутной периодичностью интегрируются на отрезках

длиной 1 сутки или 1 месяц, профили суточной периодичности аналогично преобразуются в

профили с месячными потреблениями.

Команды изменения периодичности данных:

Shift+F6

Данные|30-минутный профиль

Shift+F7

Данные|Суточный профиль

Shift+F8

Данные|Месячный профиль

Для успешного изменения периодичности необходимо наличие в исходном окне просмотра

достаточного количества данных:

исходный временной интервал должен составлять несколько отрезков новой

периодичности;

на каждом из временных отрезков новой периодичности должно быть 100%-наличие

данных исходной периодичности.

12.3.11.5 Комбинирование профилей нагрузки

Для сформированного окна, содержащего профили нагрузки, доступны те же режимы

комбинирования данных, что и при формировании окна в диалоге Запрос данных из

хранилища АСКУЭ:

Alt+F4

Данные|Обработка перетоков

Alt+F5

Данные|Потребление|Профиль нагрузки

Alt+F6

Данные|Потребление|Баланс/Суммарное потребление

Alt+F7

Данные|Потребление|Небаланс абсолютный

- 555 -

ЭнергоАнализ

Alt+F8

Данные|Потребление|Небаланс относительный

Alt+F9

Данные|Нарастающ ий итог

12.3.11.6 Печать графика

График (окно просмотра данных в режиме график) может быть распечатан командой

Ctrl+P

Данные|Предварительный просмотр

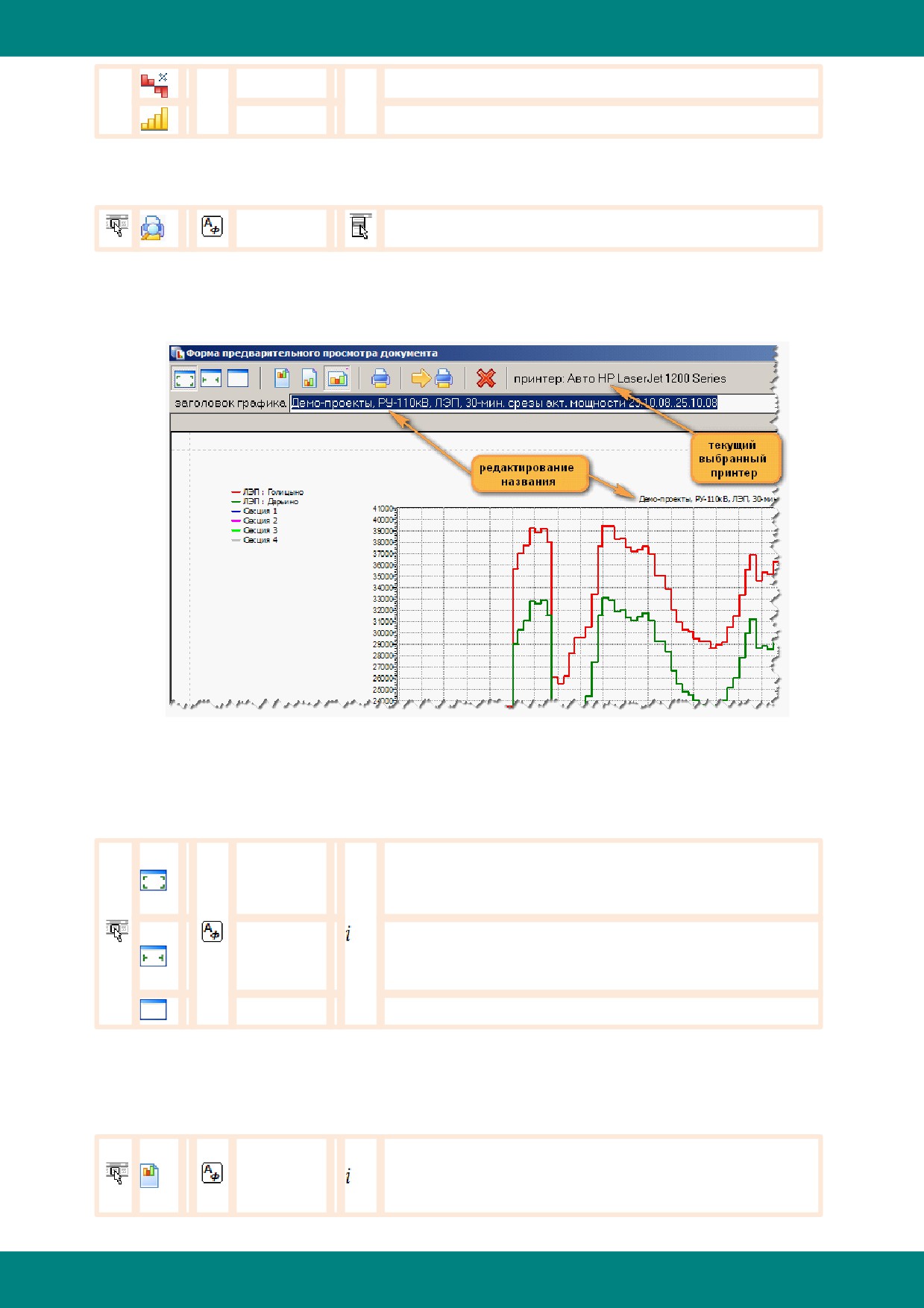

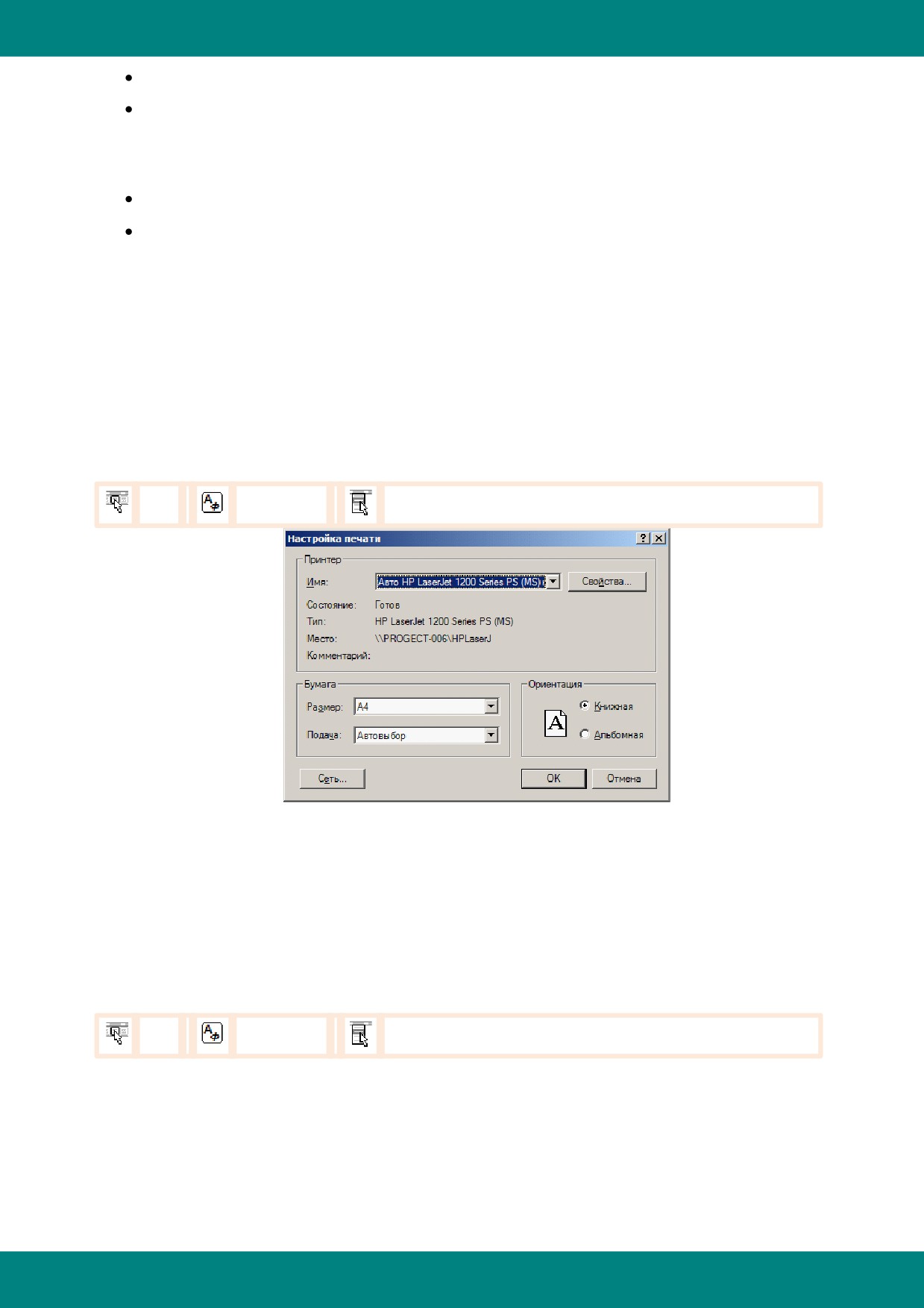

Печать производится из Формы предварительного просмотра документа, в которой

пользователь может дополнительно отредактировать заголовок графика, выбрать

используемый принтер и задать размещение и ориентацию графика на листе бумаги.

Перед тем как ЭнергоАнализ выведет на экран Форму предварительного просмотра

документа, окно просмотра автоматически разворачивается с тем, чтобы координатная

сетка графика была перестроена максимально подробно, а цвет фона изменяется на белый.

Режимы просмотра документа с графиком:

документ масштабируется так, чтобы

F2

поместиться в форме предварительного

просмотра целиком

документ масштабируется так, чтобы

F3

поместиться в форме предварительного

просмотра по ширине

F4

натуральный размер документа*

при условии соответствующей настройки разрешения экрана:

96 точек/дюйм

для большинства ЭЛТ-дисплеев, 85 точек/дюйм для большинства ЖК-дисплеев.

Варианты размещения графика на листе бумаги:

лист бумаги ориентируется вертикально

F5

(«портрет»), график занимает верхнюю*

половину страницы

- 556 -

ЭнергоАнализ

лист бумаги ориентируется вертикально

F6

(«портрет»), график занимает нижнюю*

половину страницы

лист бумаги ориентируется горизонтально

F7

(«ландшафт»), график занимает всю страницу

вариант разработан специально для печати двух графиков на одном листе бумаги.

Команды управления печатью графика:

F8

вызов стандартного диалога выбора принтера

F9

команда печати документа

команда закрытия Формы предварительного

Esc

просмотра документа

12.3.11.7 Экспорт в Excel

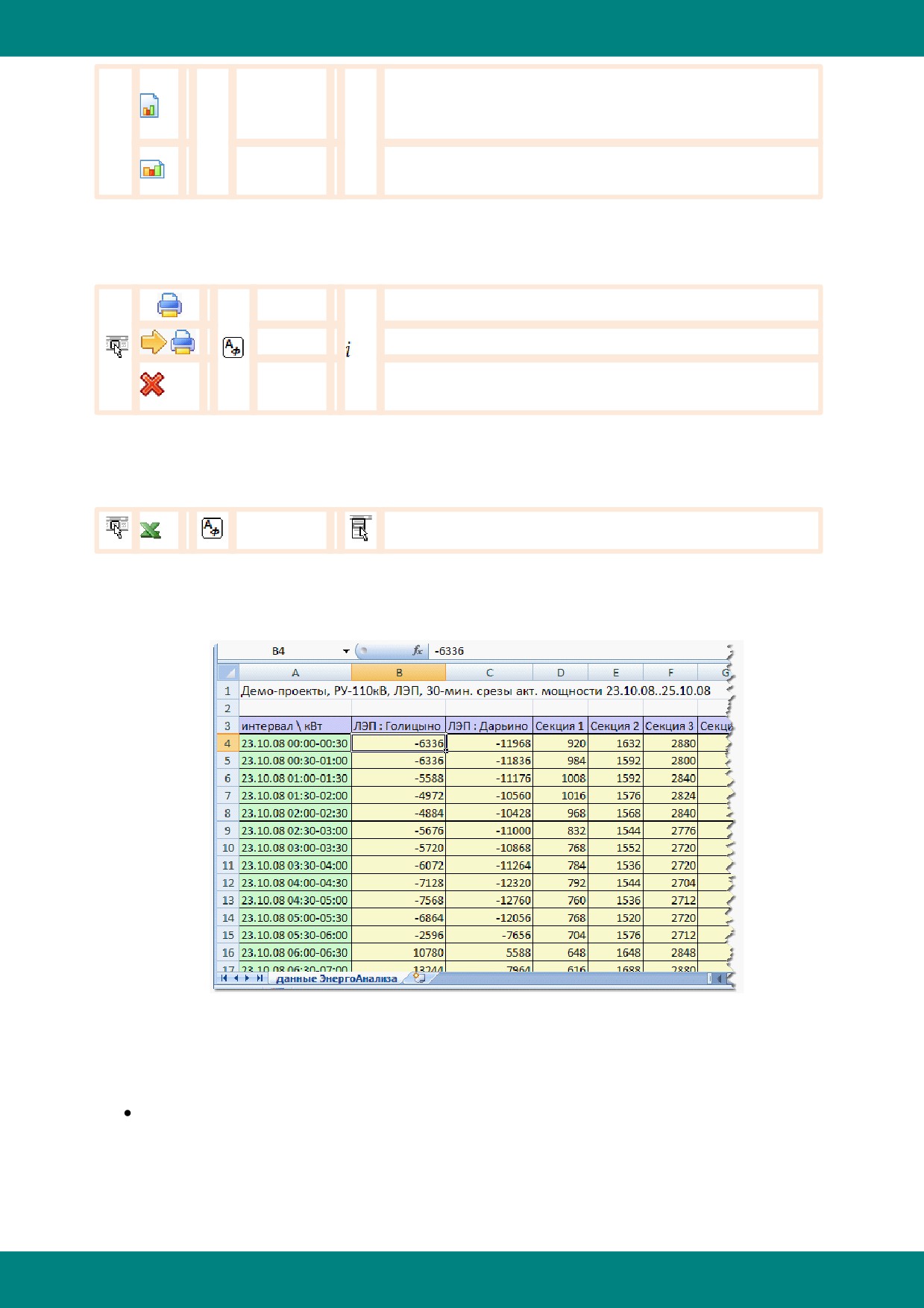

Таблица данных (окно просмотра данных в режиме таблица) может быть экспортирована в

документ (книгу) MS Excel командой:

Ctrl+Е

Данные|Экспорт в Excel

Каждая процедура экспорта создает новую книгу Excel, содержащую один лист с таблицей

данных. При сохранении книга потребует указания папки и, возможно, задания нового имени.

12.3.11.8 Настройка просмотра

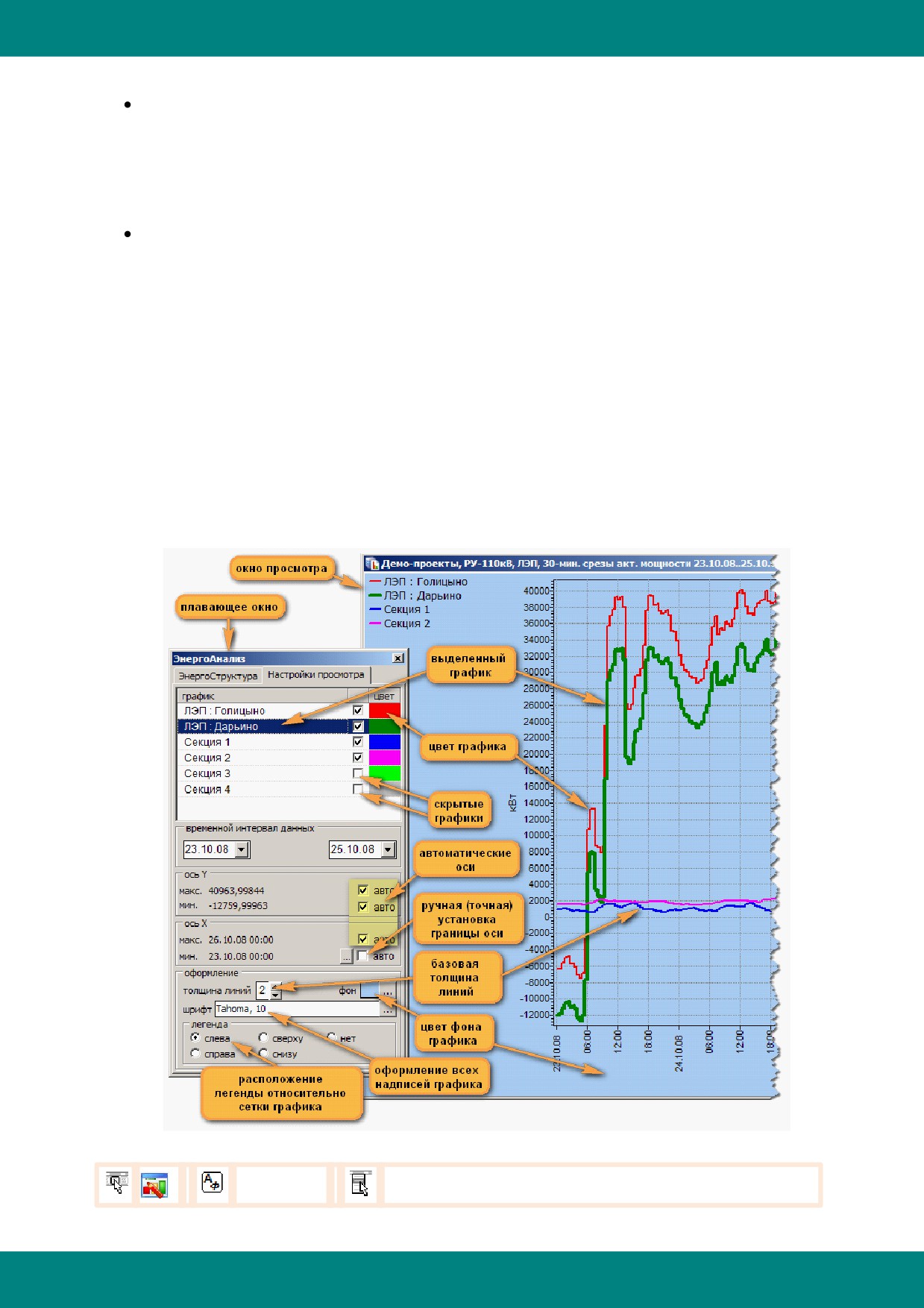

Панель Настройки просмотра, расположенная на одноименной закладке плавающего окна,

предназначена для выполнения следующих действий:

манипуляции с отдельными графиками:

o выделение графика,

o скрытие временно ненужных отдельных графиков,

o изменение цвета (двойной щелчок на образце краски вызывает стандартное

- 557 -

ЭнергоАнализ

диалоговое окно Цвет);

изменение временного интервала данных:

o после изменения любой из границ интервала производится запрос данных из

хранилища АСКУЭ и полное обновление окна просмотра;

o если выпадающие календари вызываются при нажатой клавише Ctrl, изменение

границ интервала касается всех несвернутых окон просмотра;

настройка внешнего вида графика:

o значения границ (минимума и максимума) осей сетки графика отображаются с

учетом сдвига и масштабирования графика;

o после отключения автоматического режима границы оси ее значение можно

установить вручную;

o при включении автоматического режима границы оси ее значение пересчитывается

в соответствии с временным интервалом и имеющимся у окна просмотра набором

данных;

o если настройки группы оформление - толщина линий графика, цвет фона, шрифт

надписей и расположение легенды - производятся при нажатой клавише Ctrl,

изменения применяются ко всем несвернутым окнам просмотра;

o текущие настройки группы оформление применяются к вновь формируемым окнам

просмотра.

Для вызова, скрытия и переключение на панель настроек просмотра служит команда:

F4

Ф айл|Настройки просмотра

- 558 -

ЭнергоАнализ

12.3.11.9 Групповые действия

Для выполнения манипуляций с несколькими окнами просмотра ЭнергоАнализ предоставляет

следующие команды типового интерфейса MDI:

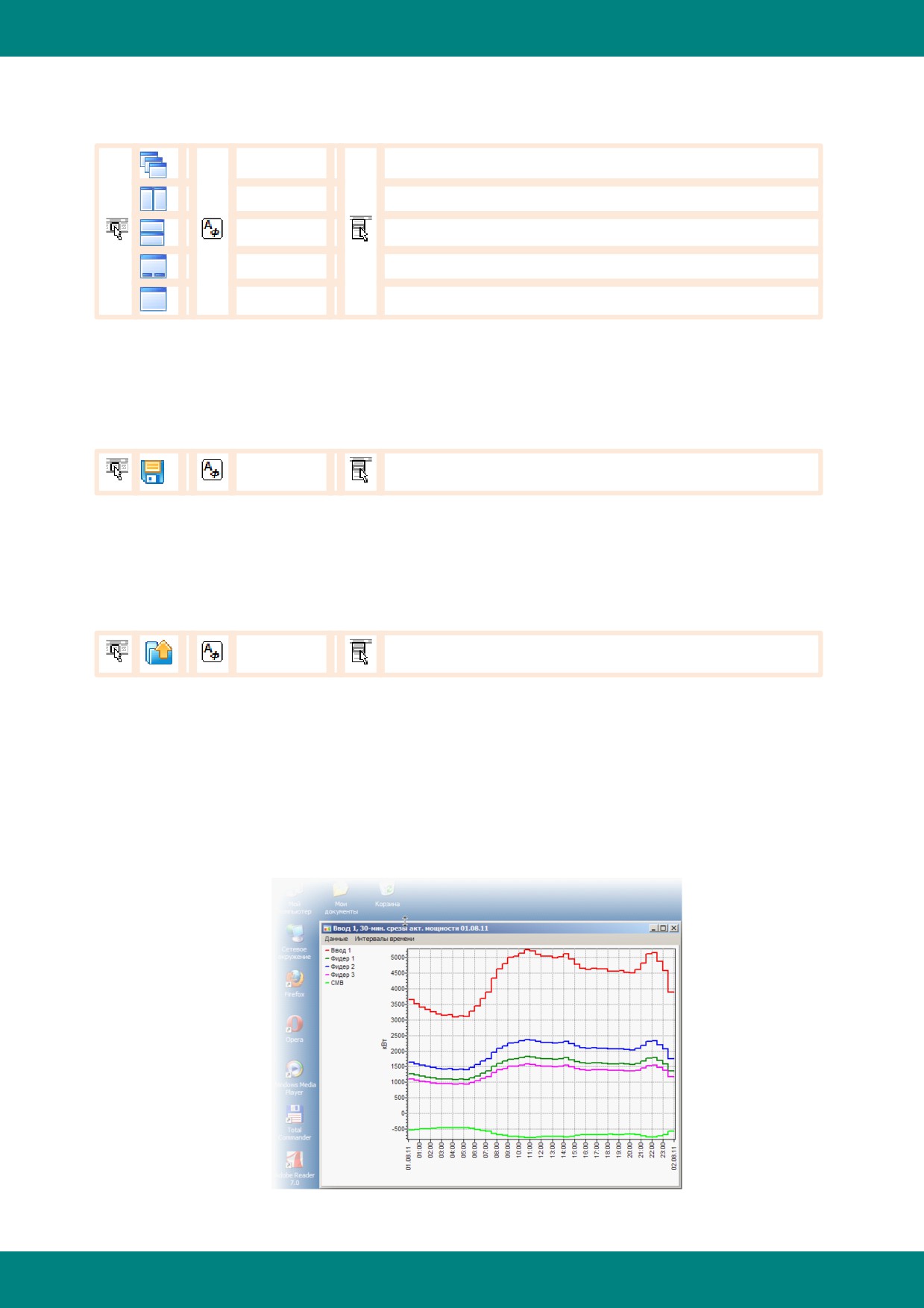

Окно|Расположить каскадом

Окно|Расположить горизонтально

Окно|Расположить вертикально*

Окно|Свернуть все

Окно|Закрыть все

производится дополнительное выравнивание границ сетки графиков, для того чтобы

графики расположились точно друг над другом.

12.3.11.10 Сохранение и загрузка

Сформированное окно просмотра может быть сохранено в файле командой

Ctrl+S

Данные|Сохранить

Диалоговое окно Пользовательские настройки позволяют указать, каким образом

сохраняется временной интервал данных окна просмотра: он может быть записан как

абсолютно (две календарные даты), так и относительно текущей даты (сколько суток

назад и длительность интервала).

Сохраненное в файле окно просмотра открывается командой

Ctrl+O

Ф айл|Открыть

12.3.11.11 Модуль ЭнергоГрафик

В состав АИИС входит специализированный модуль ЭнергоГрафик (файл EG.exe в папке

Bin), предназначенный для непосредственного формирования ранее сохраненных окон

просмотра без использования ЭнергоАнализа.

Модуль запускается командной строкой следующего вида:

EG.exe <файл.cea>

- 559 -

ЭнергоАнализ

Исходный временной интервал данных окна просмотра соответствует сохраненному в файле.

Если был сохранен абсолютный интервал (см. Сохранение и загрузка), окно просмотра при

каждом запуске будет содержать одни и те же данные. Если был сохранен относительный

интервал, окно просмотра будет ежедневно актуализироваться.

Каждое окно просмотра содержит собственное меню, позволяющее обновить данные,

произвести комбинирование профилей нагрузки, переключить просмотр в режим таблицы или

графика, изменить временной инервал данных.

При первом запуске модуля ЭнергоАнализ или модуля ЭнергоГрафик операционной

системой данного компьютера производится регистрация модуля ЭнергоГрафик в качестве

приложения по умолчанию для открытия файлов с расширением “.сea”.

Модуль ЭнергоГрафик позволяет организовать распределенный доступ к данным по учету

электроэнергии без использования модуля ЭнергоАнализ, например, расположением на

рабочих столах сетевых станций наборов файлов с сохраненными окнами просмотра (или

ярлыков с соответствующими командными строками), необходимых конкретным

пользователям.

Модуль ЭнергоГрафик позволяет формировать окна просмотра из других программ,

например, кнопкой мнемосхемы модуля Визуализация.

12.3.12 Данные телеизмерений

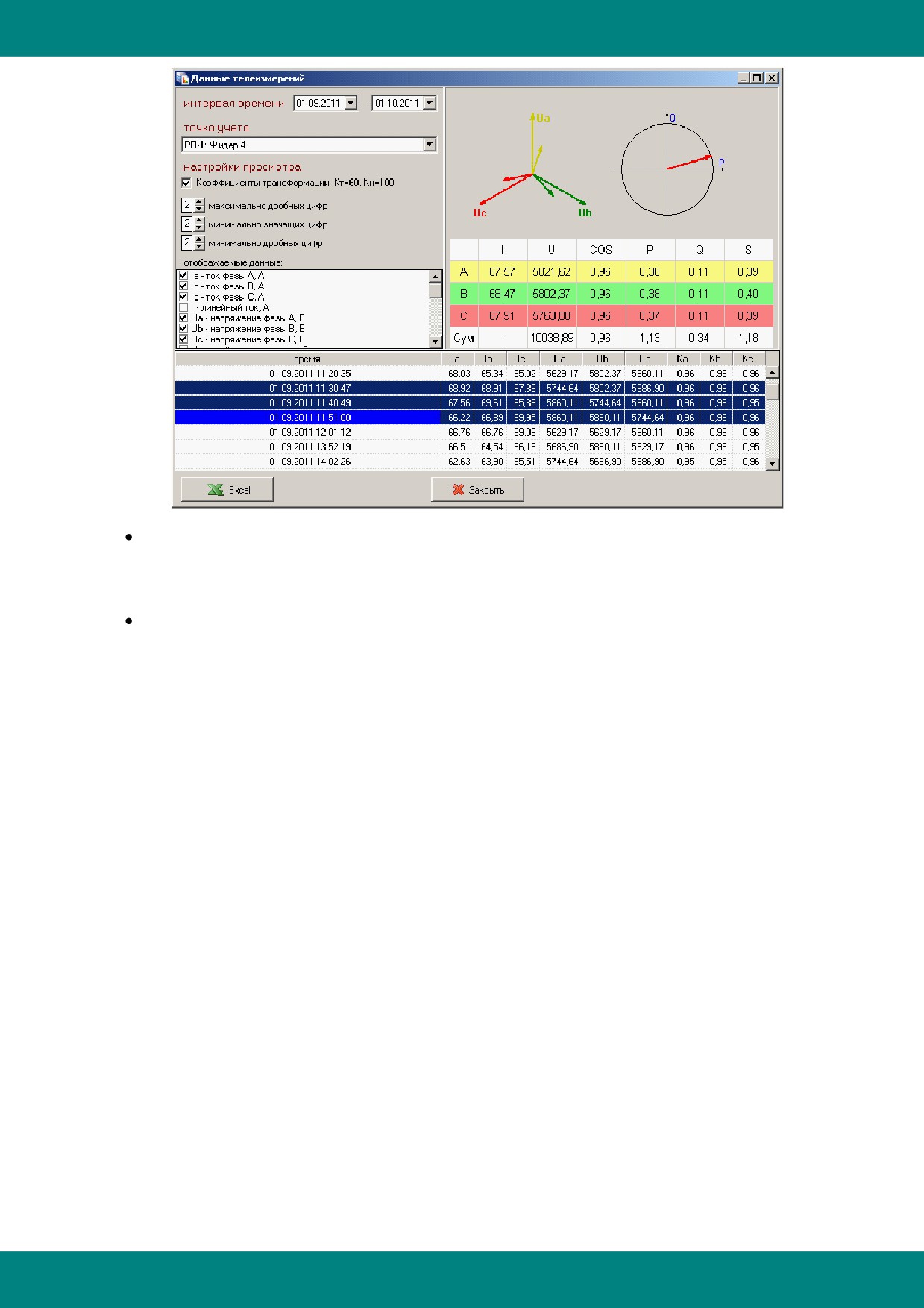

Диалог

«Данные телеизмерений» предназначен для анализа мгновенных значений

(параметров качества электроэнергии), находящихся в хранилище данных. Диалог вызывается

командой

Ctrl+Alt+V

Сервис|Данные телеизмерений

Диалог содержит

управляющие компоненты для указания интервала времени, для которого извлекаются

из хранилища данные для отображения и анализа;

выпадающий список точек учета, сформированный из нижележащей иерархии

выделенных узлов дерева ЭнергоСтруктуры;

опция использования коэффициентов трансформации при отображении значений;

настройки формата отображения значений: количества значащих цифр, дробных

десятичных цифр и т.д.;

набор опций для выбора отображаемых параметров электроэнергии;

таблица мгновенных значений параметров выбранной точки учета с метками времени,

извлеченных из хранилища в соответствии с набором опций;

- 560 -

ЭнергоАнализ

усредненные векторные диаграммы фазных токов и полной мощности и таблица

усредненных мгновенных значений (усреднение производится для строк, выделенных

в таблице значений);

кнопку экспорта таблицы мгновенных значений в формат MS Excel.

12.3.12.1 Модуль ТелеИзмерения

В состав АИИС входит специализированный модуль ТелеИзмерения (файл TI.exe в папке

Bin), предназначенный для непосредственного вызова диалога «Данные телеизмерений» без

использования ЭнергоАнализа.

Модуль запускается командной строкой следующего вида:

TI.exe <файл_отчета.rea>

В качестве первого параметра командной строки используется любой файл отчета, и

содержащий интересующий набор точек учета.

Модуль ТелеИзмерения позволяет организовать распределенный доступ к мгновенным

значениям (параметрам качества электроэнергии) без использования модуля ЭнергоАнализ,

например, расположением на рабочих столах сетевых станций наборов ярлыков с

соответствующими командными строками, необходимых конкретным пользователям.

Модуль ТелеИзмерения позволяет вызывать диалог «Данные телеизмерений» из других

программ, например, кнопкой мнемосхемы модуля Визуализация.

- 561 -

ЭнергоАнализ

12.4 Отчеты

Система отчетности модуля ЭнергоАнализ реализует выходные документы в виде книг

MS Excel либо файлов, форматированных в соответствии с требованиями официального

документа, регламентирующего данный вид представления информации. Комплект отчетных

форм расширяем, модифицируем и может быть полностью индивидуальным (заказным) для

каждого отдельного проекта.

12.4.1 Библиотеки отчетов

Функциональность системы отчетности заключена в динамических библиотеках

(DLL),

размещенных в папке Bin\Templates или подпапке KReports папки проекта. Каждая библиотека

(файл DLL) может содержать несколько отчетов. При первом вызове пункта меню «Отчеты»

модуль ЭнергоАнализ производит поиск файлов по шаблону Rpt*.dll в указанных папках,

найденные библиотеки анализируются на содержание в них отчетов и список наименований

отчетов формируется в виде подпунктов меню. При совпадении имен файлов предпочтение

отдается подпапке KReports папки проекта, что позволяет при необходимости сформировать

для каждого проекта индивидуальный набор отчетной документации.

12.4.2 Окно отчета

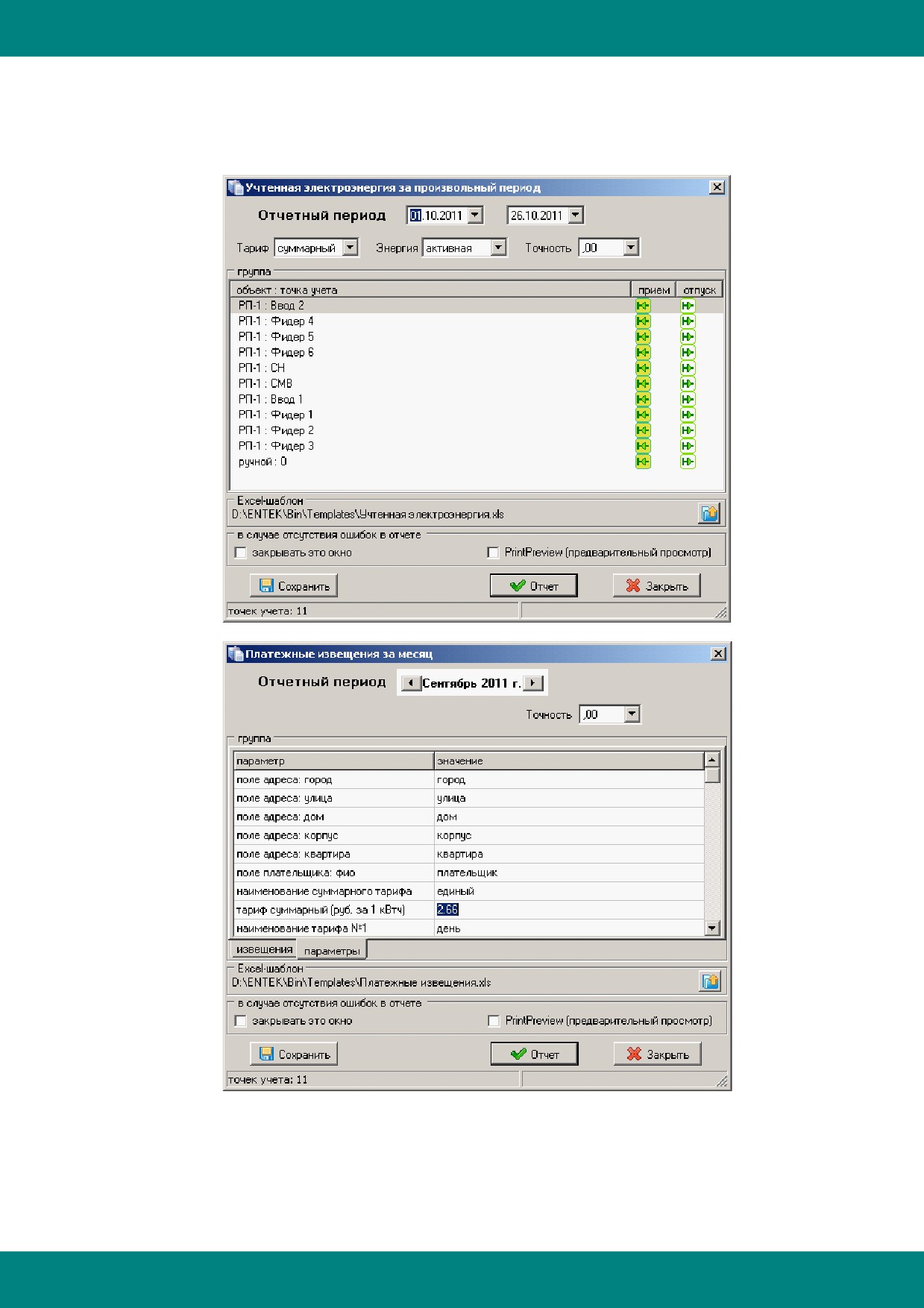

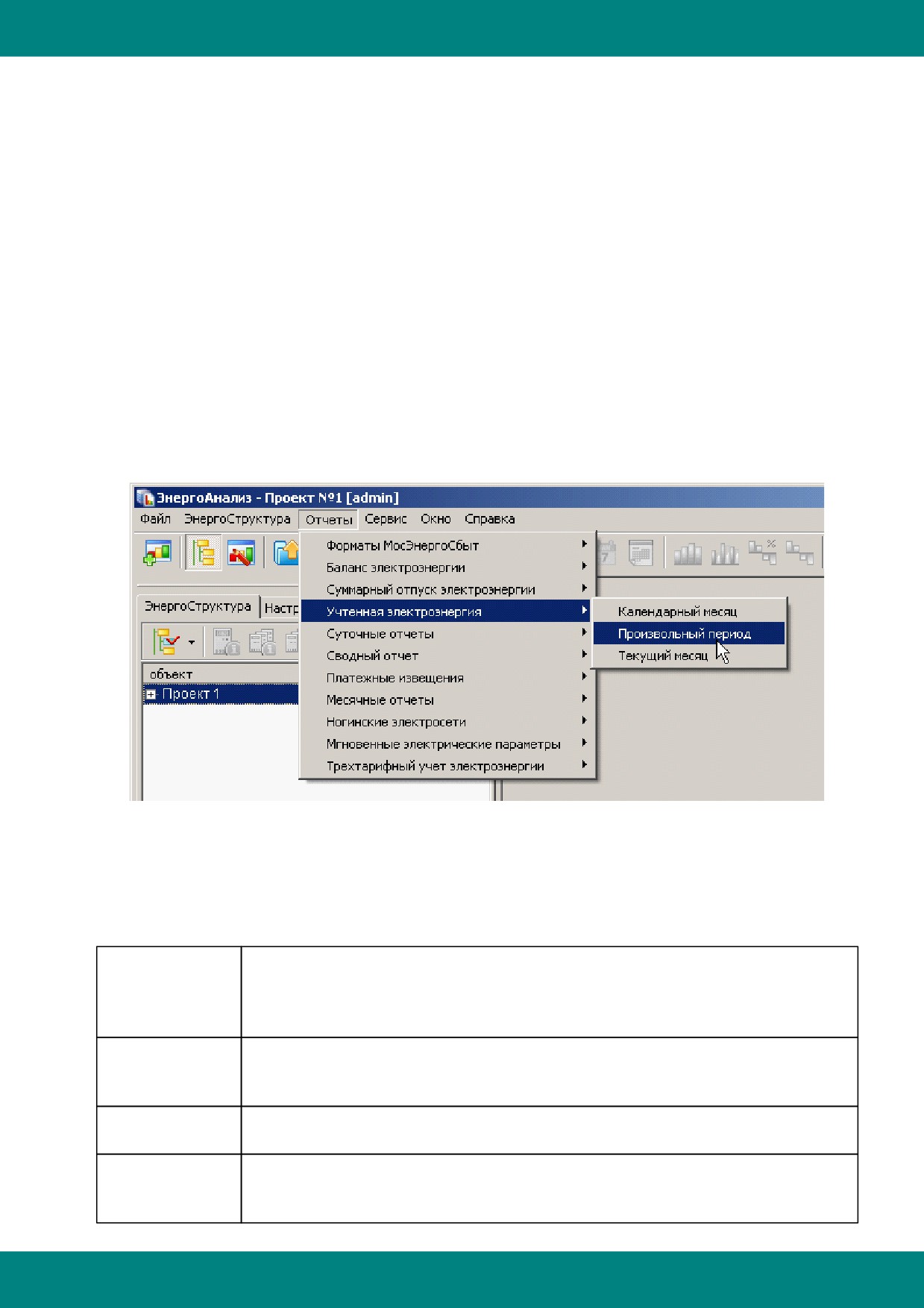

При выборе нужного подпункта в меню «Отчеты» на экран выводится диалоговое окно отчета

со следующими управляющими элементами (набор и вид элементов зависит от конкретного

отчета):

отчетный

задает время — календарный месяц, календарная дата, интервал между

период

двумя датами, текущий месяц (от начала месяца до текущей даты) —, для

которого запрашиваются данные при построении отчета

тариф

номер тарифа в терминах тарифных планов счетчика электроэнергии —

суммарный, тариф №1, тариф №2 и т.д.

энергия

вид энергии — активная или реактивная

точность

количество десятичных цифр, использующихся для отображения

количественной информации

- 562 -

ЭнергоАнализ

список точек

формируется исходя из того, какие узлы дерева ЭнергоСтруктуры

учета

выделены в момент вызова отчета;

позволяет выполнить следующие модификации отчета:

удаление точек учета комбинацией клавиш Ctrl+Del,

добавление точек учета перетаскиванием из дерева

ЭнергоСтруктуры;

изменение порядка следования точек учета путем сортировки

списка по любому полю списка щелчком мыши на заголовке

соответствующей колонки;

произвольное изменение порядка следования точек учета

перетаскиванием внутри списка;

изменение направления учета электроэнергии «от шин» и «к шинам»

в логических группах «прием» и «отпуск» двойным щелчком мыши на

значках и

закладка

содержит редактируемый список дополнительных параметров,

«параметры»

необходимых для данного отчета

Excel-шаблон

указывает файл книги Excel, являющейся образцом отчета;

шаблоны поставляются в комплекте с библиотеками отчетов и

располагаются в подпапке Bin\Templates;

каждый отчет имеет свой исходный шаблон и в случае назначения ему

другого шаблона при нажатии на кнопку пользователю сначала

предлагается в качестве выбора исходный шаблон

опция

определяет состояние окна отчета после формирования отчетного

«закрывать это

документа — автоматическое закрытие или продолжение работы для

окно»

формирования следующего документа данного вида

опция

позволяет просмотреть отчетный документ сразу после его

«предваритель

формирования — для книги Excel в виде окна «Предварительный

ный просмотр»

просмотр», для документов других форматов с помощью соответствующей

формату файла программы

кнопка

записывает текущие настройки отчета во внешний файл

«Сохранить»

кнопка «Отчет»

запускает формирование отчетного документа;

в случае если отчетным документом является книга Excel, на листы

(частично или полностью) может быть наложена защита (данная операция

определяется в библиотеке отчета, а набор защищаемых ячеек —

шаблоном);

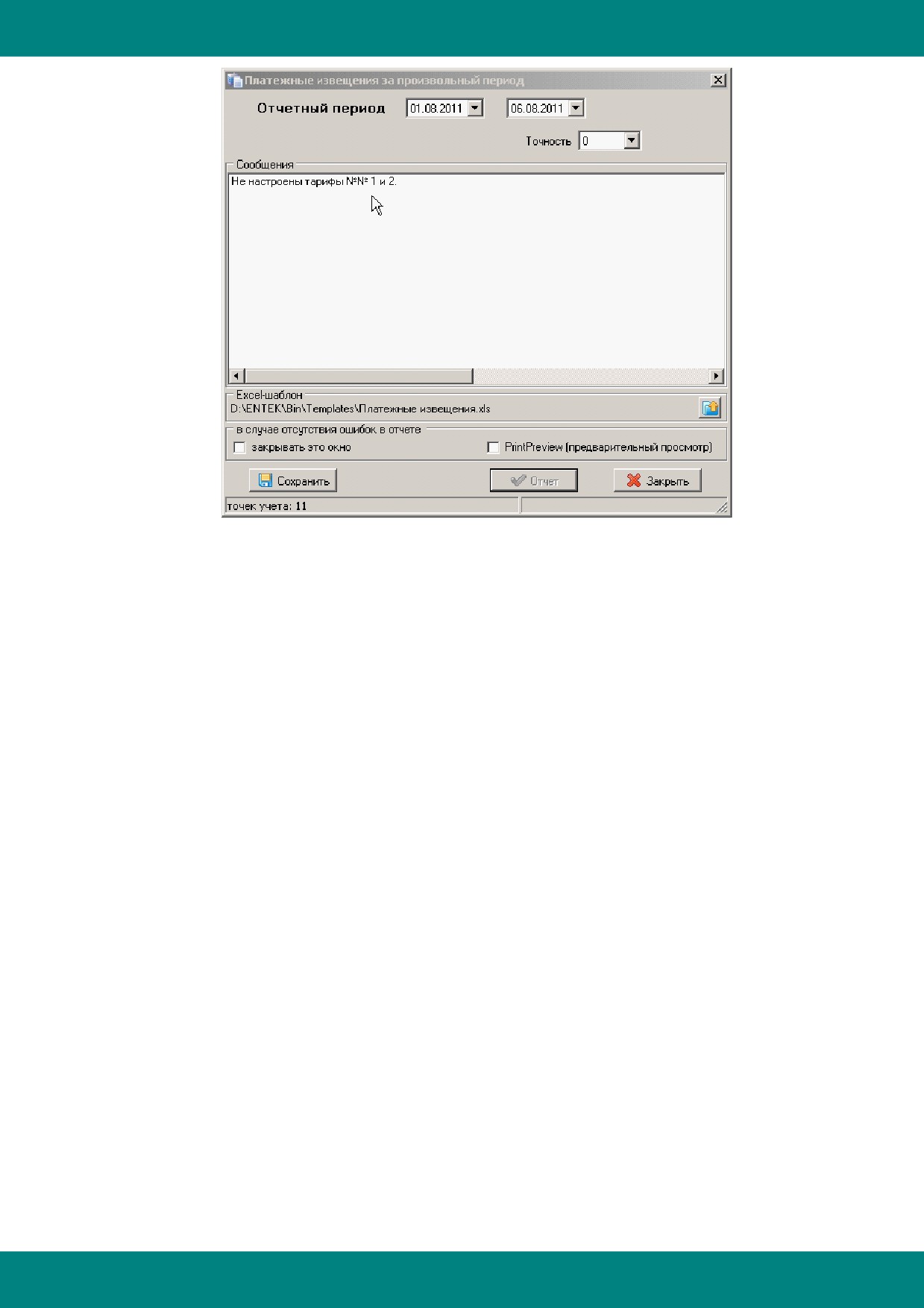

в случае обнаружения ошибок в процессе формирования отчета кнопка

становится недоступной, а панель «группа» заменяется панелью

«сообщения», содержащей соответствующую информацию

кнопка

закрывает окно отчета

«Закрыть»

- 563 -

ЭнергоАнализ

В случае успешного формирования отчета происходит регистрация соответствующего

события с указанием выходного файла и процента заполнения отчета данными.

Состояние всех управляющих элементов окна сохраняется в качестве настроек данного

отчета и восстанавливается при следующем его вызове.

- 564 -

ЭнергоАнализ

12.4.3 Шаблоны отчетов

Шаблон отчета представляет собой книгу Excel, которая наполняется данными и

преобразуется библиотекой отчета в процессе формирования отчетного документа.

Все действия, производимые библиотекой, затрагивают только именованные регионы книги-

шаблона. Список именованных регионов книги доступен в диалоге «Диспетчер имен» и в

выпадающем списке строки формул на панели инструментов MS Excel.

Шаблон допускает любые модификации, не затрагивающие порядок следования листов (если

в шаблоне их несколько), состав именованных регионов, а также связность ячеек каждого из

них. Как правило, модификации шаблонов включают в себя изменение размеров и

оформления ячеек, добавление и перемещение колонок, размещение рисунков и графиков,

наложение/снятие защиты ячеек.

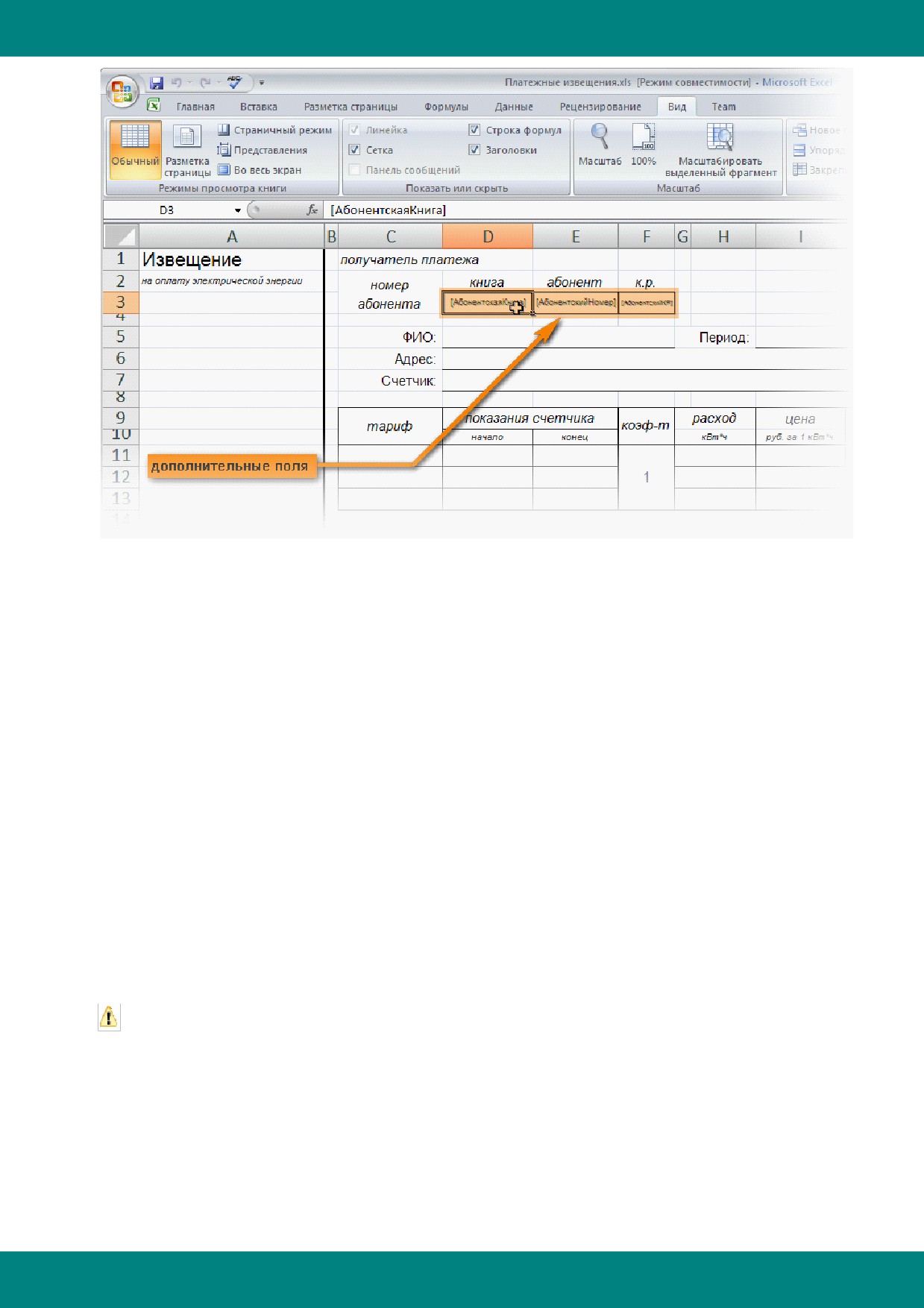

Шаблон допускает вставку в отчет значений дополнительных полей из справочников

объектов учета (УСПД), точек учета и потребителей (данные журналы указываются в диалоге

«Настройки АСКУЭ» модуля Справочники). Для этого в размножаемой части шаблона (одна

или несколько строк, являющиеся именованным регионом, либо целиком лист — в

зависимости от конкретного отчета) в ячейку вписывается имя поля в квадратных скобках.

Значения полей при формировании отчета вставляются целиком в ячейку, использование их в

формулах не допускается.

- 565 -

ЭнергоАнализ

Шаблон допускает вставку в отчет имени текущего пользователя. Для этого используется

константа User, заключенная в квадратные скобки. Она может использоваться в формуле,

например, если ячейка шаблона содержит формулу

отчет подготовил ___________________ ( [User] ) ,

в выходном документе данная ячейка будет содержать

отчет подготовил ___________________ ( admin ) .

Если процедура аутентификации пользователя не производилась (как при использовании

субмодуля ЭнергоОтчет), ячейка будет пустой, какой бы сложной ни была формула,

содержащая константу User.

Константа User может аналогичным образом использоваться в колонтитулах листа Excel. В

данном случае при отсутствии аутентифицированного пользователя подставляется фраза

«без авторизации», причем она заменяет только выражение [User], остальная часть

формулы поля колонтитула остается неизменным.

Все модификации шаблонов рекомендуется производить с копиями исходных шаблонов,

располагая их вне папки Bin\Templates.

Обнаружено, что современные выпуски MS Excel страдают большой задержкой при

выполнении операции копирования-вставки ячеек, содержащих условное форматирование.

Это может сказаться на скорости формирования отчетов с большим объемом информации.

Для таких случаев рекомендуется не использовать в шаблонах правила условного

форматирования, а также удалить их из шаблона, если таковые в нем присутствуют.

12.4.4 Файлы отчетов

Файл отчета содержит указание на проект, вид отчета (какой библиотекой он формируется),

список точек учета, шаблон

(если предусмотрен видом отчета) и прочие настройки,

- 566 -

ЭнергоАнализ

сделанные в окне отчета при формировании файла. Файлы отчетов имеют расширение “.rea”.

Файл отчета может быть открыт следующими способами:

модулем

пункт меню

«Файл», подпункт

«Открыть»

(либо кнопка

на панели

ЭнергоАнали

инструментов), далее в выпадающем списке

«Тип файлов» диалога

з

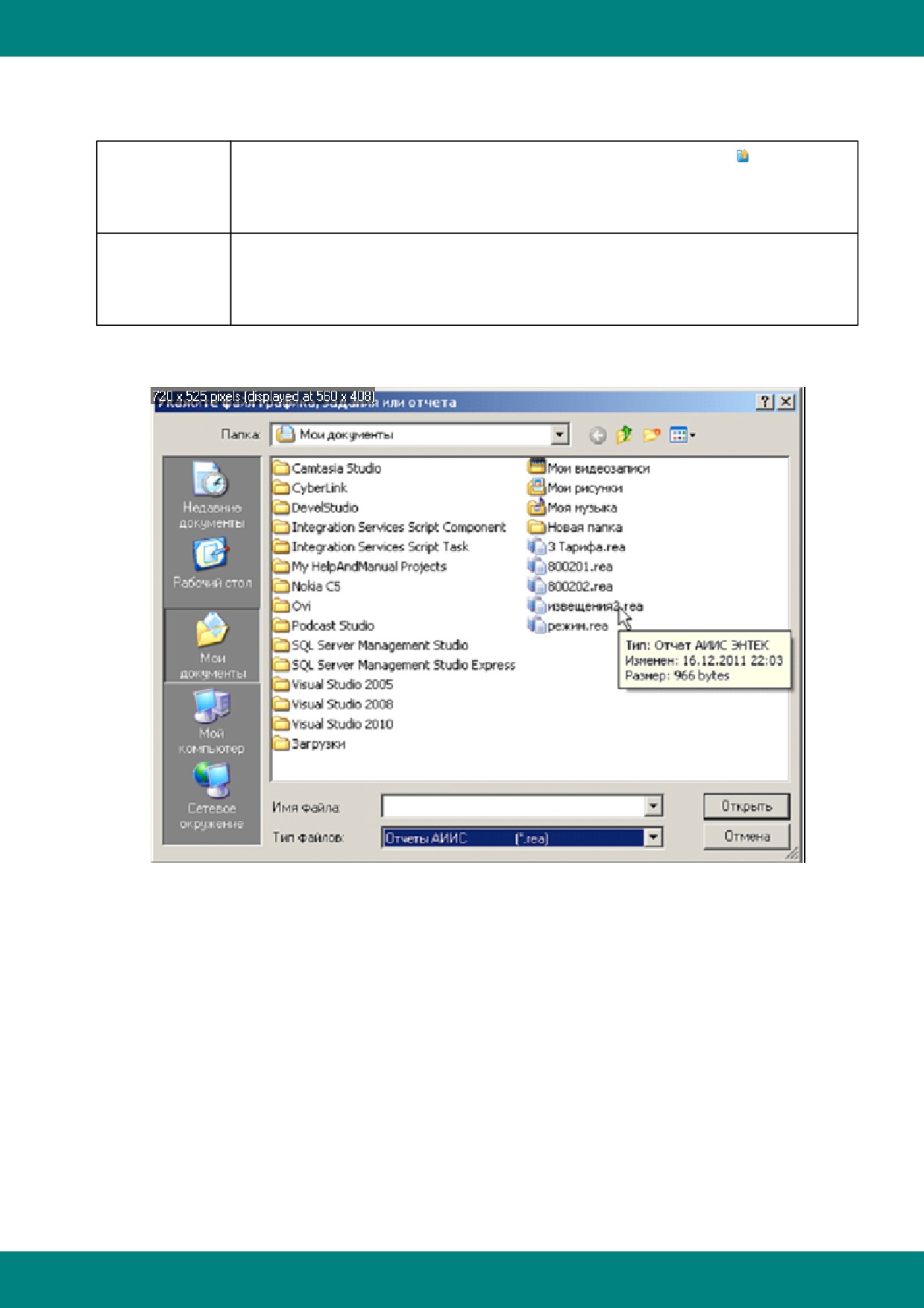

«Укажите файл...» следует выбрать «Отчеты АИИС (*.rea)»

модулем

командной строкой (или соответствующим ярлыком):

ЭнергоОтче

ER.exe <файл_отчета.rea>

т

В обоих случаях пользователю предоставляется окно отчета для дальнейшей настройки и

формирования отчетного документа.

Файлы отчетов, сохраненные в подпапке KReports папки проекта, автоматически формируют

пункты меню Отчеты|Готовые отчеты.

12.4.5 Модуль ЭнергоОтчет

Модуль ЭнергоОтчет реализует специализированную функциональность формирования

отчетных документов.

Отчет запускается командной строкой вида

ER.exe <файл_отчета.rea> [/NOSAVE] [/NOOPTIONS]

или

ER.exe <файл_отчета.rea> [/OutFilePath=<выходная_папка>]

[/OutFileName=<выходной_файл>]

[/

- 567 -

ЭнергоАнализ

OutFileTime=<формат_времени>]

[/StartDate=<формат_начала_отчетного_периода>]

[/EndDate=<формат_конца_отчетного_периода>]

[/Email=<адрес_получателя>] [/SMTP=<файл_настроек_SMTP>]

[/Interval=<интервал_времени>] [/MinDataFilling=<0..100>

Первый вариант командной строки предназначен для интерактивного формирования отчета

через вызов окна отчета.

NOSAVE

скрывает в окне отчета кнопку «Сохранить», предотвращая нежелательные

изменения файла отчета

NOOPTIONS

скрывает в окне отчета опции

«скрывать окно» и

«предварительный

просмотр» с целью упрощения работы с отчетом неопытных пользователей

При интерактивном формировании отчета происходит регистрация событий успешного

формирования отчета с указанием выходного файла и процента заполнения отчета данными.

Второй вариант командной строки предназначен для автоматического формирования отчетов

(в т. ч. по расписанию и с отправкой по электронной почте) без вызова окна отчета, например,

с помощью системной утилиты Назначенные задания, входящей в состав ОС Windows.

Допустимость автоматического формирования зависит от конкретного вида отчета. Протокол

автоматического формирования отчетов записывается в файл ER_errors.txt, находящийся в

одной папке с файлами отчетов.

При автоматическом формировании отчета происходит регистрация следующих событий:

успешное формирование отчета с указанием выходного файла и процента заполнения

отчета данными;

отправка файла с отчетом по электронной почте;

неудачное формирование отчета вследствие отсутствия данных или других ошибок;

факт неполного заполнения отчета данными: процент заполнения ниже заданного.

OutFilePath

задает папку для помещения файла отчета;

при совпадении имени файла формируемого отчета с уже имеющимся в данной

папке файлом он перезаписывается (отчет «обновляется»);

OutFileName

задает имя выходного файла;

расширение имени задает формат выходного файла; допустимые форматы:

“.xls”, “.xlsx”, “.pdf”, “.xps”, “.htm”, “.html”, “.mht”, “.mhtml”

StartDate

включает в имя файла отчета дату начала его отчетного периода в заданном

формате, например StartDate=_dd.mm.yyyy

EndDate

включает в имя файла отчета дату конца его отчетного периода в заданном

формате, например EndDate=-dd.mm.yyyy

OutFileTime

включает в имя файла отчета время его формирования в заданном формате,

например OutFileTime=_dd.mm.yyyy_hh:nn:ss.zzz

Email

задает отправку файла отчета по электронной почте указанным адресатам

- 568 -

ЭнергоАнализ

SMTP

указывает альтернативный файл настроек почтового сервера (по умолчанию

используется файл SMTP.ini, находящийся в одной папке с файлом отчета);

пример файла настроек:

// описание почтового SMTP-сервера

[SMTP]

// DNS-имя или IP-адрес сервера

Host=smtp.mail.ru

// номер порта (необязательная настройка, по умолчанию 25)

Port=25

// идентификатор (логин) пользователя

User=entek@mail.ru

// пароль пользователя

Password=12345

// использовать защищенный протокол TLS (0 - не использовать)

// для порта 465 TLS используется по умолчанию (можно не указывать)

TLS=1

// описание отправителя почты

[Sender]

// имя отправителя

Name=АИИС

// обратный адрес

Address=****@mail.ru

// настройка заголовка письма

[Address]

// префикс в теме сообщения перед названием отчета (необязательная настройка)

Subject=Отчет

// получатель копии письма (необязательная настройка)

Copy=admin@mail.ru

// получатель скрытой копии письма (необязательная настройка)

BCC=boss@mail.ru

// содержание сообщения (необязательная секция)

// (строки сообщения должны оканчиваться символом "=")

[Message]

Отчет сформирован и отправлен системой АИИС Телемеханика Лайт.=

Interval

модифицирует временной интервал отчета

(если данный вид отчета

допускает);

возможные значения (допустимость конкретных значений зависит от вида

отчета):

Today - текущие сутки

Yesterday - предыдущие сутки

ThisWeek - текущая неделя

LastWeek - предыдущая неделя

ThisMonth - текущий месяц

LastMonth - предыдущий месяц

ThisYear - текущий год

LastYear - предыдущий год

MinDataFillin

минимальный процент заполнения отчета данными: если итоговый процент

g

ниже указанного, регистрируется соответствующее событие;

указывается целое число в интервале 0..100

При первом запуске модуля ЭнергоАнализ операционной системой данного компьютера

производится регистрация модуля ЭнергоОтчет в качестве приложения по умолчанию для

открытия файлов с расширением “.rea”.

- 569 -

ЭнергоАнализ

Модуль ЭнергоОтчет позволяет организовать распределенный доступ к данным по учету

электроэнергии без использования модуля ЭнергоАнализ, например, расположением на

рабочих столах сетевых станций наборов файлов отчетов (или ярлыков с соответствующими

командными строками), необходимых конкретным пользователям.

При формировании отчета с использованием модуля ЭнергоОтчет процедура

аутентификации пользователя не производится.

Модуль ЭнергоОтчет позволяет вызывать отчеты из других программ, например, кнопкой

мнемосхемы модуля Визуализация.

12.4.6 Ассистент отчета

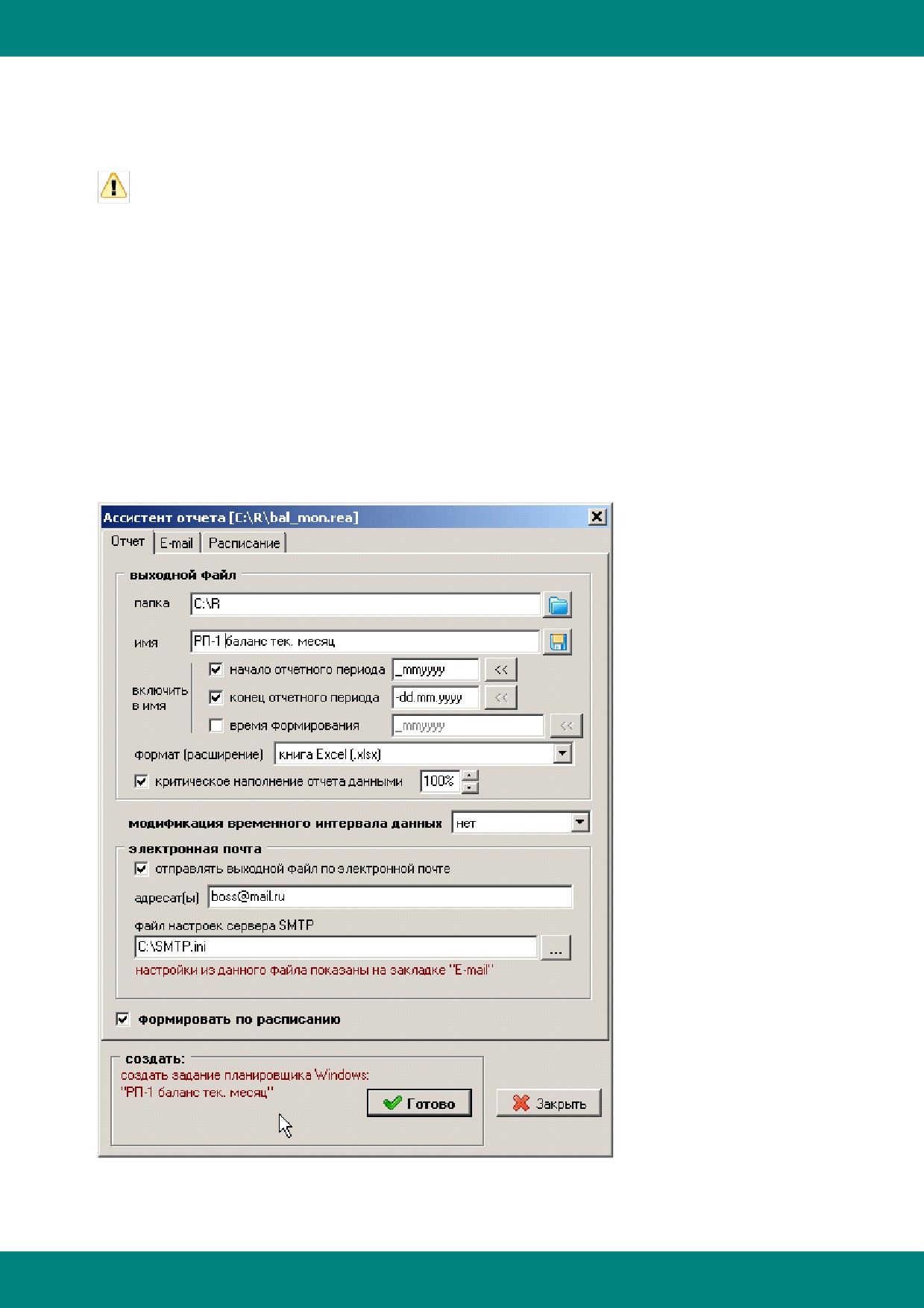

Диалоговое окно Ассистент отчета позволяет автоматизировать создание ярлыков и

назначенных заданий ОС Windows, предназначенных для формирования отчетов в ручном и

автоматическом режимах. В обоих случаях производится формирование командной строки

вызова модуля ЭнергоОтчет с первым параметром - именем файла отчета - и

последующими параметрами - допустимым набором опций, описанных в разделе «Модуль

ЭнергоОтчет».

Окно вызывается после сохранения файла отчета при включенной соответствующей опции в

- 570 -

ЭнергоАнализ

диалоговом окне Пользовательские настройки.

12.4.7 Справочник отчетов

Универсальные отчеты по учтенной электроэнергии

Баланс электроэнергии

Суммарный отпуск электроэнергии

Учтенная электроэнергия

Трехтарифный учет электроэнергии

Сводный отчет, 3 тарифа

Сводный отчет, отдача и прием

Платежные извещения

Месячные отчеты по учтенной электроэнергии

30-минутный профиль мощности

Часовой профиль мощности

Акт оборота

Получасовки (Мосэнергосбыт)

Часовой профиль мощности на основе показаний счетчика

Суточные отчеты по учтенной электроэнергии

Комплексный отчет

Режимный день на основе профиля мощности

Режимный день на основе показаний счетчика

Отчеты по мгновенным электрическим параметрам

Электрические режимы

Некорректные электрические режимы

Настроечная информация

Точки учета

Поверка счетчиков

Неопрошенные точки учета

Диагностические отчеты

Статистика УСПД по объектам

Статистика УСПД по суткам

Статистика УСПД по суткам краткая

Статистика УСПД по объектам с показаниями счетчиков

Экспорт в специальные форматы

80020 НП АТС

80020 Мосэнергосбыт

80020* Мосэнергосбыт

ASQ

12.4.7.1 Универсальные отчеты по учтенной электроэнергии

Баланс электроэнергии

Отчеты предназначены для документирования расходов электроэнергии в системах учета,

использующих синхронные показания счетчиков.

Библиотека отчетов - RptBal.dll .

Шаблон по умолчанию - Баланс электроэнергии.xls .

Данная группа содержит три отчета, различающихся методом задания отчетного периода:

пункт меню вызова отчета

отчетный период

начало: 0ч 00мин

конец: 0ч 00мин

Баланс электроэнергии

1-го числа

1-го числа месяца,

| Календарный месяц

заданного

следующего за

- 571 -

ЭнергоАнализ

месяца

заданным

Баланс электроэнергии

заданной

заданной конечной

| Произвольный период

начальной даты

даты

Баланс электроэнергии | Текущий месяц

1-го числа

текущей даты

текущего месяца

Отчеты формируют балансную группу, анализируя отмеченные узлы дерева ЭнергоСтруктуры

и вложенные в них подузлы. Используются не более двух уровней иерархии, содержащих

точки учета.

Выходной документ состоит из двух таблиц - «Прием» и «Отпуск». Каждая из них содержит

следующие колонки:

наименование точки учета;

заводской номер счетчика;

направление учета электроэнергии - «от шин» или «к шинам»;

показания счетчика на конец отчетного периода;

показания счетчика на начало отчетного периода;

коэффициент трансформации по напряжению;

коэффициент трансформации по току;

величина принятой или отпущенной электроэнергии.

Отчет суммирует значения электроэнергии в таблицах «Прием» и «Отпуск» и вычисляет

абсолютный и относительный небалансы.

Исходные данные отчетов:

показания счетчиков на начало суток;

показания на начало месяца (приоритетны, если одна из границ отчетного периода - 1-

е число месяца).

Единицы измерения учтенной электроэнергии - кВтч или кВАрч.

При вычислении расходов электроэнергии проверяется наличие актов замены счетчиков,

попавших в границы интервала данных отчета, и при выявлении таковых производится

соответствующая коррекция суммарных величин с указанием причины.

Оперативные настройки отчетов:

тариф электроэнергии - суммарный или №1..8;

вид энергии - активная или реактивная;

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

пункт меню вызова отчета

модификаторы отчетного периода

Баланс электроэнергии | Календарный месяц

текущий месяц

предыдущий месяц

Баланс электроэнергии | Произвольный период

вчера (предыдущие сутки)

текущая неделя

предыдущая неделя

текущий месяц

предыдущий месяц

текущий год

предыдущий год

Баланс электроэнергии | Текущий месяц

нет

Суммарный отпуск электроэнергии

Отчеты предназначены для документирования расходов электроэнергии в системах учета,

использующих синхронные показания счетчиков.

Библиотека отчетов - RptBal.dll .

- 572 -

ЭнергоАнализ

Шаблон по умолчанию - Суммарный отпуск электроэнергии.xls .

Данная группа содержит три отчета, различающихся методом задания отчетного периода:

пункт меню вызова отчета

отчетный период

начало: 0ч 00мин

конец: 0ч 00мин

Суммарный отпуск электроэнергии

1-го числа

1-го числа месяца,

| Календарный месяц

заданного

следующего за

месяца

заданным

Суммарный отпуск электроэнергии

заданной

заданной конечной

| Произвольный период

начальной даты

даты

Суммарный отпуск электроэнергии

1-го числа

текущей даты

| Текущий месяц

текущего месяца

Отчеты формируют группу точек учета, анализируя отмеченные узлы дерева

ЭнергоСтруктуры и вложенные в них подузлы. Используются не более двух уровней иерархии,

содержащих точки учета¹.

Выходной документ состоит из двух таблиц - «Прием» (необязательная, формируется, если

имеется ненулевая принятая электроэнергия) и «Отпуск». Каждая из них содержит следующие

колонки:

наименование точки учета;

заводской номер счетчика;

направление учета электроэнергии - «от шин» или «к шинам»;

показания счетчика на конец отчетного периода;

показания счетчика на начало отчетного периода;

коэффициент трансформации по напряжению;

коэффициент трансформации по току;

величина принятой или отпущенной электроэнергии.

Отчет суммирует значения электроэнергии в таблицах «Прием» и «Отпуск».

Исходные данные отчетов:

показания счетчиков на начало суток;

показания на начало месяца (приоритетны, если одна из границ отчетного периода - 1-

е число месяца).

Единицы измерения учтенной электроэнергии - кВтч или кВАрч.

При вычислении расходов электроэнергии проверяется наличие актов замены счетчиков,

попавших в границы интервала данных отчета, и при выявлении таковых производится

соответствующая коррекция суммарных величин с указанием причины.

Оперативные настройки отчетов:

тариф электроэнергии - суммарный или №1..8;

вид энергии - активная или реактивная;

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

пункт меню вызова отчета

модификаторы отчетного периода

Суммарный отпуск электроэнергии

текущий месяц

| Календарный месяц

предыдущий месяц

Суммарный отпуск электроэнергии

вчера (предыдущие сутки)

| Произвольный период

текущая неделя

предыдущая неделя

текущий месяц

предыдущий месяц

текущий год

- 573 -

ЭнергоАнализ

предыдущий год

Суммарный отпуск электроэнергии

нет

| Текущий месяц

Учтенная электроэнергия

Отчеты предназначены для документирования расходов электроэнергии в системах учета, не

использующих синхронные показания счетчиков.

Библиотека отчетов - RptBal.dll .

Шаблон по умолчанию - Учтенная электроэнергия.xls .

Данная группа содержит три отчета, различающихся методом задания отчетного периода:

пункт меню вызова отчета

отчетный период

начало: 0ч 00мин

конец: 0ч 00мин

Учтенная электроэнергия

1-го числа

1-го числа месяца,

| Календарный месяц

заданного

следующего за

месяца

заданным

Учтенная электроэнергия

заданной

заданной конечной

| Произвольный период

начальной даты

даты

Учтенная электроэнергия | Текущий месяц

1-го числа

текущей даты

текущего месяца

Отчеты формируют группу точек учета, анализируя отмеченные узлы дерева

ЭнергоСтруктуры и вложенные в них подузлы. Используются не более двух уровней иерархии,

содержащих точки учета¹.

Выходной документ состоит из двух таблиц - «Прием» (необязательная, формируется, если

имеется ненулевая принятая электроэнергия) и «Отпуск». Каждая из них содержит следующие

колонки:

наименование точки учета;

заводской номер счетчика;

направление учета электроэнергии - «от шин» или «к шинам»;

время фиксации показаний счетчика на конец отчетного периода;

показания счетчика на конец отчетного периода;

время фиксации показаний счетчика на начало отчетного периода;

показания счетчика на начало отчетного периода;

коэффициент трансформации по напряжению;

коэффициент трансформации по току;

величина принятой или отпущенной электроэнергии.

Отчет суммирует значения электроэнергии в таблицах «Прием» и «Отпуск».

Исходные данные отчетов

(выбираются показания, ближайшие по времени к

соответствующей границе отчетного периода):

показания счетчиков на начало суток;

показания на начало месяца;

текущие показания счетчика.

Единицы измерения учтенной электроэнергии - кВтч или кВАрч.

При вычислении расходов электроэнергии проверяется наличие актов замены счетчиков,

попавших в границы интервала данных отчета, и при выявлении таковых производится

соответствующая коррекция суммарных величин с указанием причины.

Оперативные настройки отчетов:

допуск границ отчетного периода - 0..±5 сут;

тариф электроэнергии - суммарный или №1..8;

вид энергии - активная или реактивная;

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

- 574 -

ЭнергоАнализ

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

пункт меню вызова отчета

модификаторы отчетного периода

Учтенная электроэнергия | Календарный месяц

текущий месяц

предыдущий месяц

Учтенная электроэнергия

вчера (предыдущие сутки)

| Произвольный период

текущая неделя

предыдущая неделя

текущий месяц

предыдущий месяц

текущий год

предыдущий год

Учтенная электроэнергия | Текущий месяц

нет

Трехтарифный учет электроэнергии

Отчеты предназначены для документирования расходов электроэнергии в многотарифных

системах учета, использующих синхронные показания счетчиков.

Библиотека отчетов - RptTrf123.dll .

Шаблон по умолчанию - Трехтарифный учет (кВтч).xls .

Альтернативный шаблон - Трехтарифный учет (руб).xls

Данная группа содержит три отчета, различающихся методом задания отчетного периода:

пункт меню вызова отчета

отчетный период

начало: 0ч 00мин

конец: 0ч 00мин

Трехтарифный учет электроэнергии

1-го числа

1-го числа месяца,

| Календарный месяц

заданного

следующего за

месяца

заданным

Трехтарифный учет электроэнергии

заданной

заданной конечной

| Произвольный период

начальной даты

даты

Трехтарифный учет электроэнергии

1-го числа

текущей даты

| Текущий месяц

текущего месяца

Отчеты формируют группу точек учета, анализируя отмеченные узлы дерева

ЭнергоСтруктуры и вложенные в них подузлы. Используются не более двух уровней иерархии,

содержащих точки учета¹.

Выходной документ состоит из двух таблиц - «Прием» (необязательная, формируется, если

имеется ненулевая принятая электроэнергия) и «Отпуск». Каждая из них содержит следующие

колонки:

наименование присоединения;

заводской номер счетчика и дата очередной поверки;

направление учета электроэнергии - «от шин» или «к шинам»;

коэффициент трансформации по напряжению;

коэффициент трансформации по току;

конец и начало отчетного периода;

показания счетчика на конец и начало отчетного периода по суммарному тарифу;

показания счетчика на конец и начало отчетного периода по тарифу №1;

показания счетчика на конец и начало отчетного периода по тарифу №2;

показания счетчика на конец и начало отчетного периода по тарифу №3;

величина учтенной электроэнергии по суммарному тарифу;

величина учтенной электроэнергии по тарифу 1;

величина учтенной электроэнергии по тарифу 2;

- 575 -

ЭнергоАнализ

величина учтенной электроэнергии по тарифу 3;

сумма учтенной электроэнергии по тарифам №№1..3.

Отчет суммирует значения электроэнергии по каждому из тарифов в таблицах «Прием» и

«Отпуск».

Альтернативный шаблон именует тарифы №№1..3 соответственно «полупик», «ночь», «пик»,

содержит таблицу цен электроэнергии и дополнительные колонки «Сумма к оплате» по всем

тарифам.

Исходные данные отчетов:

показания счетчиков на начало суток;

показания на начало месяца (приоритетны, если одна из границ отчетного периода - 1-

е число месяца).

Единицы измерения учтенной электроэнергии - кВтч или кВАрч.

При вычислении расходов электроэнергии проверяется наличие актов замены счетчиков,

попавших в границы интервала данных отчета, и при выявлении таковых производится

соответствующая коррекция суммарных величин с указанием причины.

Оперативные настройки отчетов:

вид энергии - активная или реактивная;

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

пункт меню вызова отчета

модификаторы отчетного периода

Трехтарифный учет электроэнергии

текущий месяц

| Календарный месяц

предыдущий месяц

Трехтарифный учет электроэнергии

вчера (предыдущие сутки)

| Произвольный период

текущая неделя

предыдущая неделя

текущий месяц

предыдущий месяц

текущий год

предыдущий год

Трехтарифный учет электроэнергии

нет

| Текущий месяц

Сводный отчет, 3 тарифа

Отчет предназначен для документирования расходов электроэнергии в многотарифных

коммерческих системах учета, использующих синхронные показания счетчиков.

Библиотека отчетов - RptGeneral.dll .

Шаблон по умолчанию - Сводный.xls .

Пункт меню - Сводный отчет | Активная энергия: 3 тарифа.

Отчетный период - произвольный: с 0ч 00мин даты начала до 0ч 00мин даты окончания.

Отчет формирует группу точек учета, анализируя отмеченные узлы дерева ЭнергоСтруктуры и

вложенные в них подузлы. Используются не более двух уровней иерархии, содержащих точки

учета¹.

Выходной документ состоит из одной таблицы, содержащей следующие колонки (некоторые

колонки могут быть скрыты шаблоном):

наименование присоединения (объекта и точки учета);

коэффициент трансформации по току;

коэффициент трансформации по напряжению;

заводской номер счетчика

номер договора потребителя;

наименование потребителя;

- 576 -

ЭнергоАнализ

наименование присоединения (объекта и точки учета);

заводской номер счетчика

коэффициент трансформации по току;

коэффициент трансформации по напряжению;

общий коэффициент трансформации;

показания счетчика на начало отчетного периода по суммарному тарифу отдачи;

показания счетчика на конец отчетного периода по суммарному тарифу отдачи;

разность показаний за отчетный период по суммарному тарифу отдачи;

величина учтенной отданной электроэнергии;

показания счетчика на начало отчетного периода по суммарному тарифу приема;

показания счетчика на конец отчетного периода по суммарному тарифу приема;

разность показаний за отчетный период по суммарному тарифу приема;

величина учтенной принятой электроэнергии.

Исходные данные отчета:

показания счетчиков на начало суток;

показания на начало месяца (приоритетны, если одна из границ отчетного периода - 1-

е число месяца);

текущие показания (на момент опроса).

Единицы измерения учтенной электроэнергии - кВтч.

При вычислении расходов электроэнергии проверяется наличие актов замены счетчиков,

попавших в границы интервала данных отчета, и при выявлении таковых производится

соответствующая коррекция суммарных величин с указанием причины.

Оперативные настройки отчета:

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

вчера (предыдущие сутки),

текущая неделя,

предыдущая неделя,

текущий месяц,

предыдущий месяц,

текущий год,

предыдущий год.

Платежные извещения

Отчеты предназначены для формирования платежных документов за поставленную

электроэнергию в многотарифных системах учета многоквартирных домов, использующих

синхронные показания счетчиков.

Библиотека отчетов - RptKwit.dll .

Шаблон по умолчанию - Платежные извещения.xls .

Данная группа содержит два отчета, различающихся методом задания отчетного периода:

пункт меню вызова отчета

отчетный период

начало: 0ч 00мин

конец: 0ч 00мин

Платежные извещения

1-го числа

1-го числа месяца,

| Календарный месяц

заданного

следующего за

месяца

заданным

Платежные извещения

заданной

заданной конечной

| Произвольный период

начальной даты

даты

Отчеты формируют группу точек учета, анализируя отмеченные узлы дерева

ЭнергоСтруктуры и вложенные в них подузлы. Используются не более двух уровней иерархии,

- 578 -

ЭнергоАнализ

содержащих точки учета¹.

Выходной документ состоит из нескольких листов - по одному с платежной формой каждой из

точек учета плюс лист сводной ведомости по всей группе точек учета.

Отчет сопоставляет тарифы «день», «ночь», «пик», «полупик» внутренним тарифам счетчика,

домножает расходы электроэнергии на цены и рассчитывает сумму к оплате. В платежную

форму также вносятся адрес и фамилия абонента. Сводная ведомость содержит таблицу со

следующими колонками:

адрес абонента,

фио абонента,

заводской номер счетчика,

показания счетчика по трем тарифам на начало и конец отчетного периода,

сумма к оплате.

Исходные данные отчетов (используется только активная электроэнергия, учтенная по

одному направлению - «от шин» или «к шинам»):

показания счетчиков на начало суток;

показания на начало месяца (приоритетны, если одна из границ отчетного периода - 1-

е число месяца).

Единицы измерения учтенной электроэнергии - кВтч.

При вычислении расходов электроэнергии проверяется наличие актов замены счетчиков,

попавших в границы интервала данных отчета, и при выявлении таковых производится

соответствующая коррекция суммарных величин с указанием причины.

Оперативные настройки отчетов:

наименования полей журналов

(модуль

«Справочники»), содержащих следующую

информацию об абоненте:

o адрес - город, улица, номер дома, номер корпуса, номер квартиры,

o фио абонента;

наименования (если имеются) и цены электроэнергии (руб./кВтч) тарифов суммарного

и №№ 1..3;

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

пункт меню вызова отчета

модификаторы отчетного периода

Платежные извещения | Календарный месяц

текущий месяц

предыдущий месяц

Платежные извещения | Произвольный период

вчера (предыдущие сутки)

текущая неделя

предыдущая неделя

текущий месяц

предыдущий месяц

текущий год

предыдущий год

12.4.7.2 Месячные отчеты по учтенной электроэнергии

30-минутный профиль мощности

Отчет предназначен для документирования средних значений мощности на 30-минутных

интервалах в системах учета, использующих счетчики с хранением профиля нагрузки.

Библиотека отчетов - RptMon.dll .

Шаблон по умолчанию - 30-минутные срезы мощности.xls .

Пункт меню - Месячные отчеты | 30-минутные срезы мощности.

Отчетный период - календарный месяц.

Отчет формирует группу точек учета, анализируя отмеченные узлы дерева ЭнергоСтруктуры и

- 579 -

ЭнергоАнализ

вложенные в них подузлы. Используются не более двух уровней иерархии, содержащих точки

учета¹.

Выходной документ состоит из нескольких листов - по одному для приема (если ненулевой) и

отпуска каждой из точек учета плюс листы суммарного отпуска, суммарного приема, разности

суммарного отпуска и приема, разности суммарного приема и отпуска по группе точек учета.

Листы содержат таблицы из 31х48 средних значений мощности.

Отчет вычисляет статистические данные - минимум, максимум и среднее - по колонкам и

строкам таблиц, а также суммарные потребления электроэнергии по суткам и получасовым

интервалам в течение месяца.

Исходные данные отчета: 30-минутный профиль мощности.

Единицы измерения мощности - кВт или кВАр.

Оперативные настройки отчета:

вид мощности - активная или реактивная;

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

текущий месяц,

предыдущий месяц.

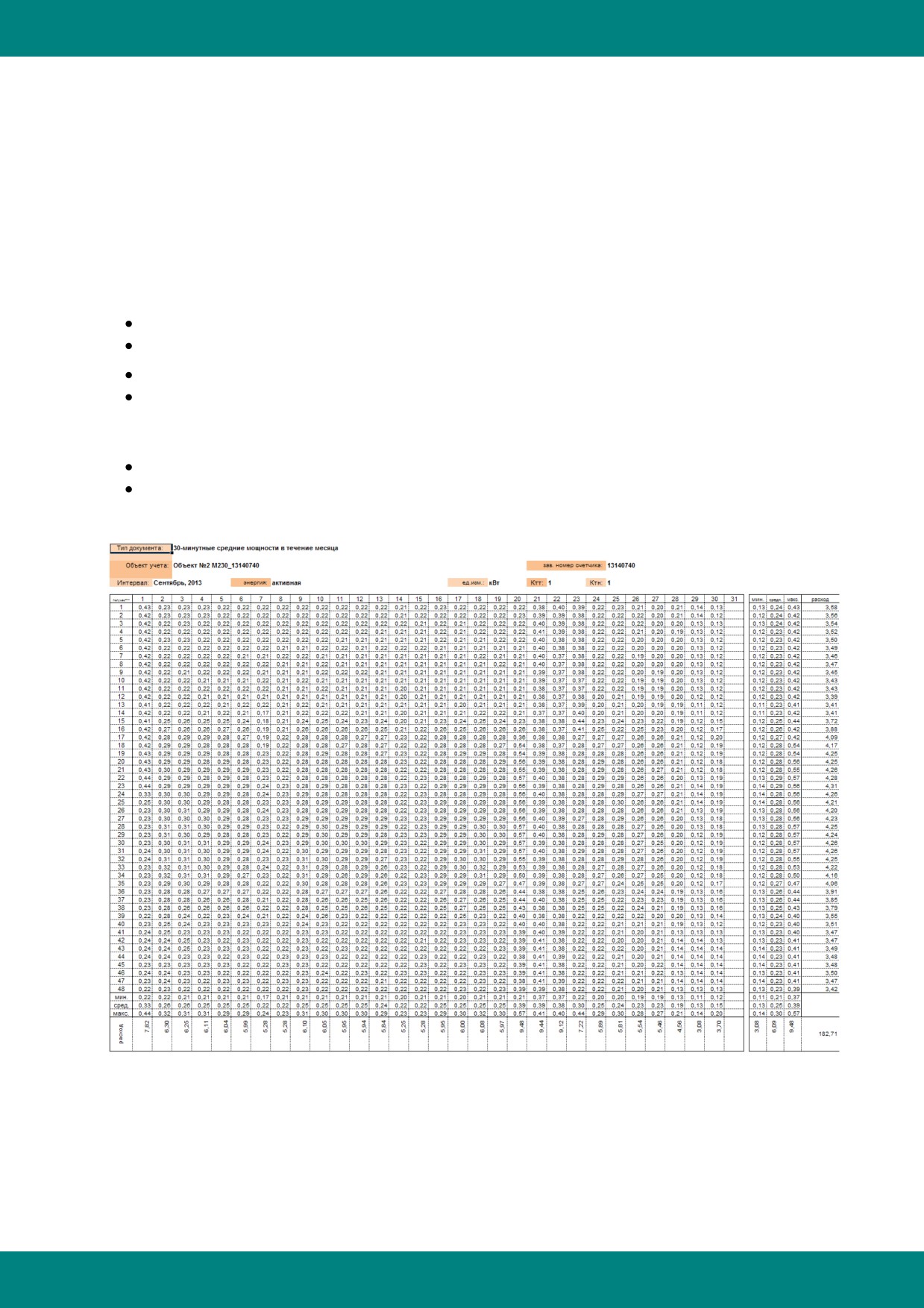

Пример сформированного отчета:

Часовой профиль мощности

Отчет предназначен для документирования средних значений мощности на 60-минутных

интервалах в системах учета, использующих счетчики с хранением профиля нагрузки.

Библиотека отчетов - RptMon.dll .

Шаблон по умолчанию - Среднечасовые мощности.xls .

Пункт меню - Месячные отчеты | Среднечасовые мощности.

- 580 -

ЭнергоАнализ

Отчетный период - календарный месяц.

Отчет формирует группу точек учета, анализируя отмеченные узлы дерева ЭнергоСтруктуры и

вложенные в них подузлы. Используются не более двух уровней иерархии, содержащих точки

учета¹.

Выходной документ состоит из нескольких листов - по одному для приема (если ненулевой) и

отпуска каждой из точек учета плюс листы суммарного отпуска, суммарного приема, разности

суммарного отпуска и приема, разности суммарного приема и отпуска по группе точек учета.

Листы содержат таблицы из 24х31 средних значений мощности.

Отчет вычисляет статистические данные - минимум, максимум и среднее - по колонкам и

строкам таблиц, а также суммарные потребления электроэнергии по суткам и часовым

интервалам в течение месяца.

Исходные данные отчета: 30-минутный профиль мощности.

Единицы измерения мощности - кВт или кВАр.

Оперативные настройки отчета:

вид мощности - активная или реактивная;

точность представления данных - 0..6 десятичных знаков после запятой;

состав и настройки группы точек учета²;

шаблон отчета.

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

текущий месяц,

предыдущий месяц.

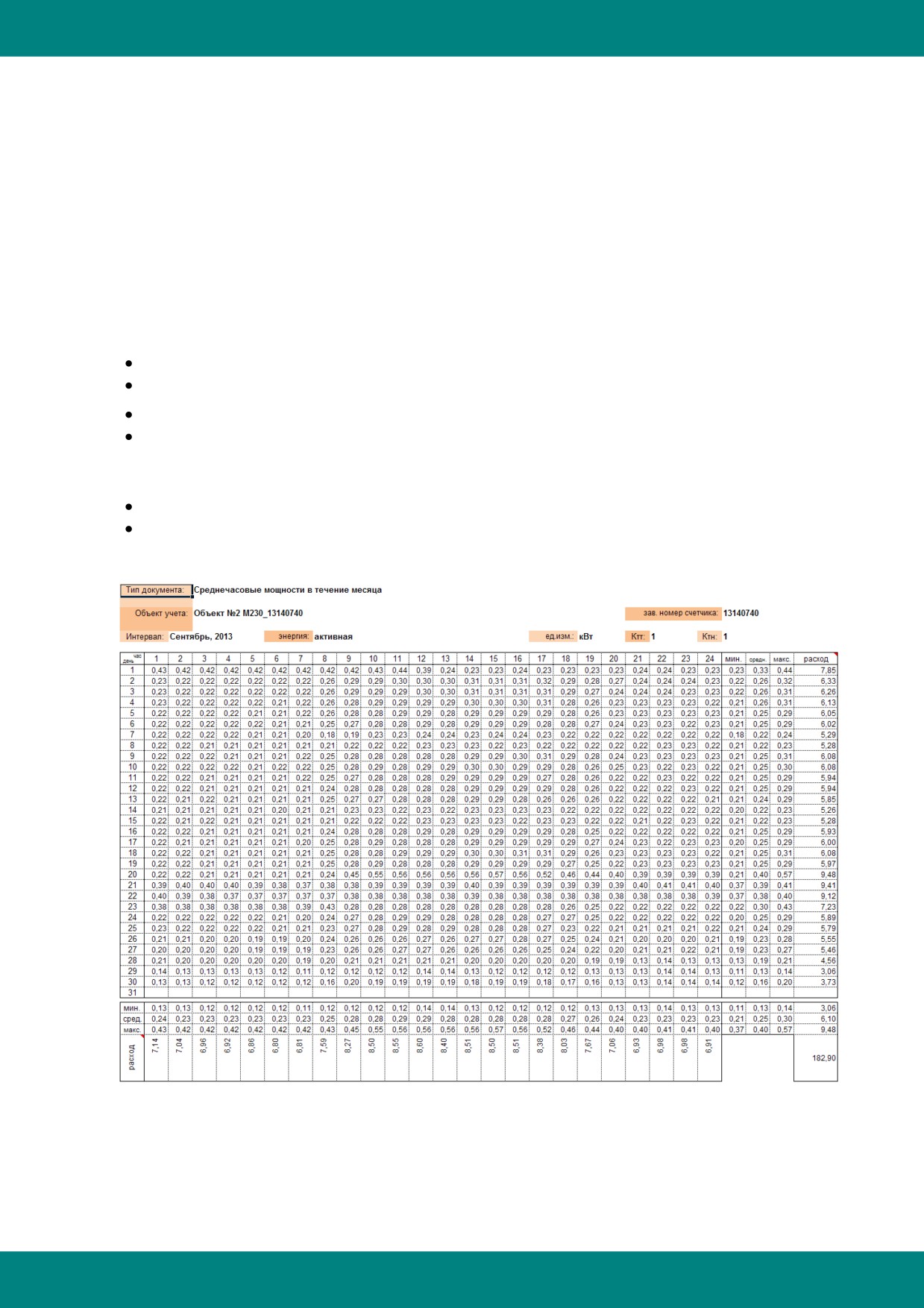

Пример сформированного отчета:

Акт оборота

Отчет предназначен для документирования профиля активной мощности на 60-минутных

интервалах в системах учета, использующих счетчики с хранением профиля нагрузки.

Отчетная форма заказана одним из потребителей.

Библиотека отчетов - RptMon.dll .

- 581 -

ЭнергоАнализ

текущий месяц,

предыдущий месяц.

80020* Мосэнергосбыт

Отчеты предназначен для экспорта показаний счетчиков в формат, разработанный

Мосэнергосбыт на основе распространенного формата 80020, регламентированного

соответствующим документом НП АТС.

Библиотека отчетов - Rpt80020S.dll .

Шаблон по умолчанию - не используется.

пункт меню вызова отчета

отчетный период

начало: 0ч 00мин

конец: 0ч 00мин

Форматы Мосэнергосбыт |

1-го числа

1-го числа месяца,

Экспорт 80020* (показания счетчиков на

заданного

следующего за

начало месяца)

месяца

заданным

Форматы Мосэнергосбыт |

календарные сутки

Экспорт 80020* (показания счетчиков на

начало суток)

Отчет формирует группу точек учета, анализируя отмеченные узлы дерева ЭнергоСтруктуры и

вложенные в них подузлы. Используются не более двух уровней иерархии, содержащих точки

учета¹.

Выходной документ представляет собой файл установленного формата.

Исходные данные отчета - показания счетчиков на начало месяца либо на начало суток (в

зависимости от отчета).

Оперативные настройки отчетов:

папка для помещения сформированного файла;

наименование отправителя;

ИНН отправителя;

номера внутренних тарифов счетчика, соответствующих тарифам «дневной/полупик»,

«ночной», «пик»;

состав и настройки группы точек учета².

Автоматическое формирование отчета с использованием субмодуля ЭнергоОтчет позволяет

задавать стандартные форматы отчета³ и следующие модификаторы отчетного периода:

пункт меню вызова отчета

модификаторы отчетного периода

Форматы Мосэнергосбыт |

текущий месяц

Экспорт 80020* (показания

счетчиков

на

предыдущий месяц

начало месяца)

Форматы Мосэнергосбыт |

сегодня (текущие сутки)

Экспорт 80020* (показания

счетчиков

на

вчера (предыдущие сутки)

начало суток)

ASQ

Отчет предназначен для экспорта показаний счетчиков в формат, разработанный

Мосэнергосбыт. Формат ориентирован на многотарифный коммерческий учет на объектах с

большим количеством счетчиков.

Библиотека отчетов - Rpt80020S.dll .

Шаблон по умолчанию - не используется.

Пункт меню - Форматы Мосэнергосбыт | Экспорт ASQ.

Отчетный период - календарные сутки.

Отчет формирует группу объектов учета, анализируя отмеченные узлы дерева

ЭнергоСтруктуры и вложенные в них подузлы.

Выходной документ представляет собой файл установленного формата.

Исходные данные отчета - показания счетчика по учтенной активной электроэнергии.

- 596 -

ЭнергоАнализ

12.5 Дополнительный сервис

12.5.1 Задание опроса

Окно «Задание опроса» предназначено для организации внеочередного, в т.ч. отложенного до

заданного момента времени, опроса точек учета электроэнергии и последующего слежения за

процессом и результатами инициированного опроса.

Окно вызывается командой

Ctrl+Alt+T

Сервис|Задание опроса

Внеочередной опрос представляет собой присвоение объекту учета высшего приоритета в

единой очереди опроса сервера данных АИИС.

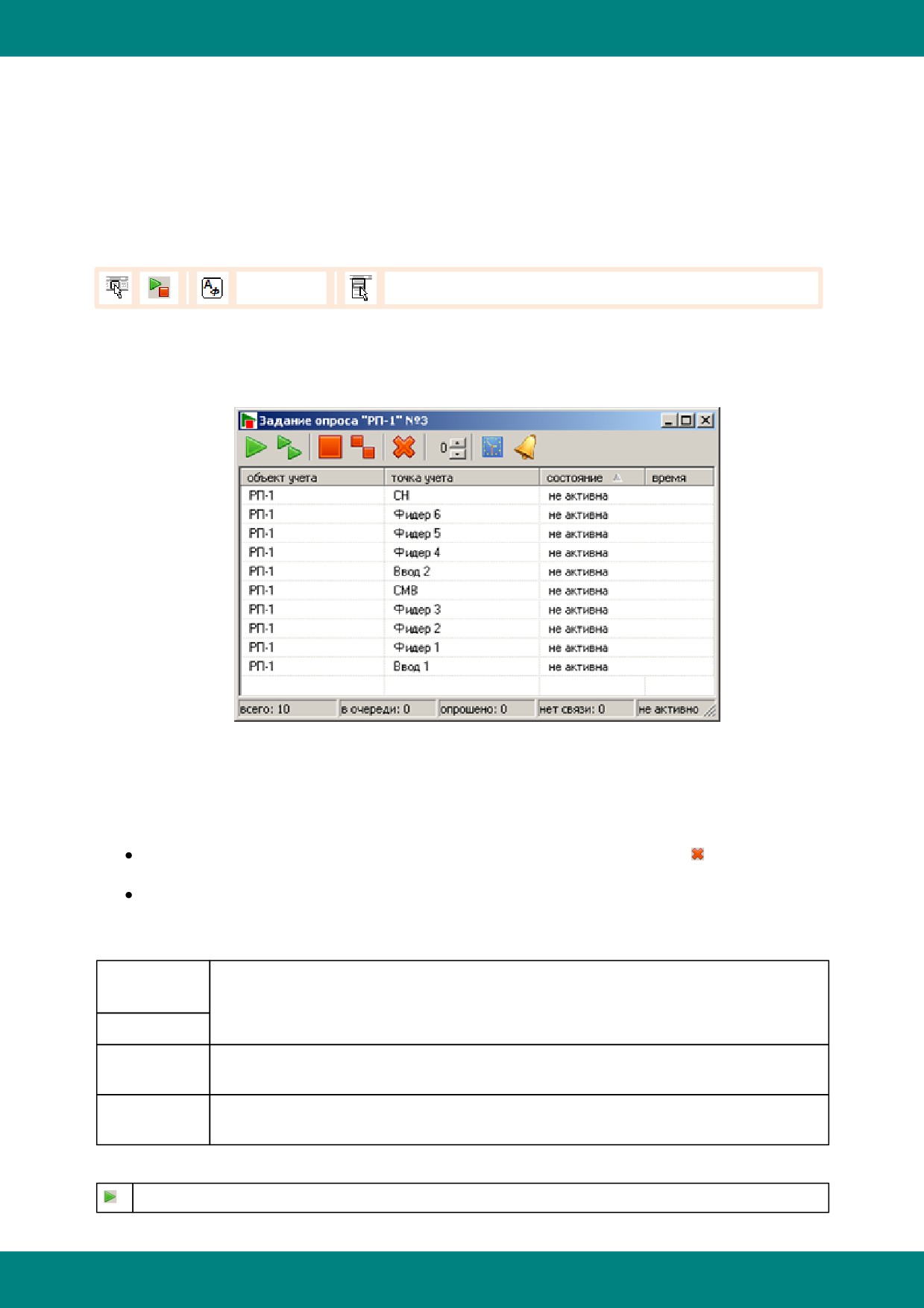

Окно содержит список опрашиваемых точек учета и набор инструментов для организации

опроса. Список формируется из точек учета, нижестоящих в иерархии по отношению к

выделенным узлам дерева ЭнергоСтруктуры в момент вызова окна опроса. Список допускает

следующие модификации:

удаление точек учета комбинацией клавиш CTRL+Del или кнопкой

;

добавление точек учета перетаскиванием из дерева ЭнергоСтруктуры.

Список содержит следующие четыре колонки:

объект

краткое описание точки учета; следует иметь в виду, что инициирование (а

учета

также отмена) опроса точки учета в реальности инициирует опрос объекта

учета целиком, т.е. всех точек учета, принадлежащих данному объекту

точка учета

состояние

содержание колонки информирует о текущем состоянии процедуры опроса

данной точки учета

время

момент времени, соответствующий регистрации текущего состояния

опроса

Набор инструментов окна реализует следующую функциональность:

инициирование внеочередного опроса всех точек учета списка

- 598 -

ЭнергоАнализ

инициирование внеочередного опроса выделенных в списке точек учета

отмена внеочередного опроса всех точек учета списка

отмена внеочередного опроса выделенных в списке точек учета

редактор, задающий количество повторных попыток опроса в случае неудачного

опроса

кнопка, включающая запрос 30-минутных срезов мощности

кнопка, задающая время старта отложенного опроса (старт опроса может быть

отложен максимум на сутки относительно текущего момента времени)

Сформированное в окне задание опроса может быть сохранено кнопкой

панели

инструментов ЭнергоАнализа в файле специального формата (расширение файла “.tea”), а

также загружаться из такого файла командой Файл|Открыть. Границы диапазона

запрашиваемых

30-минутных срезов мощности и время старта отложенного опроса

сохраняются в файле относительно текущих суток и при открытии файла также будут

привязаны к текущим суткам.

При закрытии окна с инициированным опросом пользователю предлагается отменить опрос

или оставить его активным.

12.5.1.1 Модуль ЭнергоОпрос

В состав АИИС входит специализированный модуль ЭнергоОпрос (файл ET.exe в папке Bin),

предназначенный для непосредственного вызова окна «Задание опроса» без использования

ЭнергоАнализа. Модуль ЭнергоОпрос автоматически назначается приложением по

умолчанию для файлов с расширением “.tea”.

Модуль запускается командной строкой следующего вида:

ET.exe <файл_задания.tea> [-start]

Опция start инициирует немедленный опрос. При этом режим отложенного старта опроса, если

таковой был сохранен в файле, игнорируется.

Модуль ЭнергоОпрос позволяет организовать отличающийся от стандарного цикла,

регулярный, распределенный во времени опрос объектов учета электроэнергии без

использования модуля ЭнергоАнализ, например, на основе утилиты «Назначенные задания»

ОС Windows.

12.5.2 Работа с показаниями счетчиков

Для ручного ввода и удаления показаний счетчика служит окно, вызываемое командой

Ctrl+Alt+N

Сервис|Работа с показаниями счетчиков

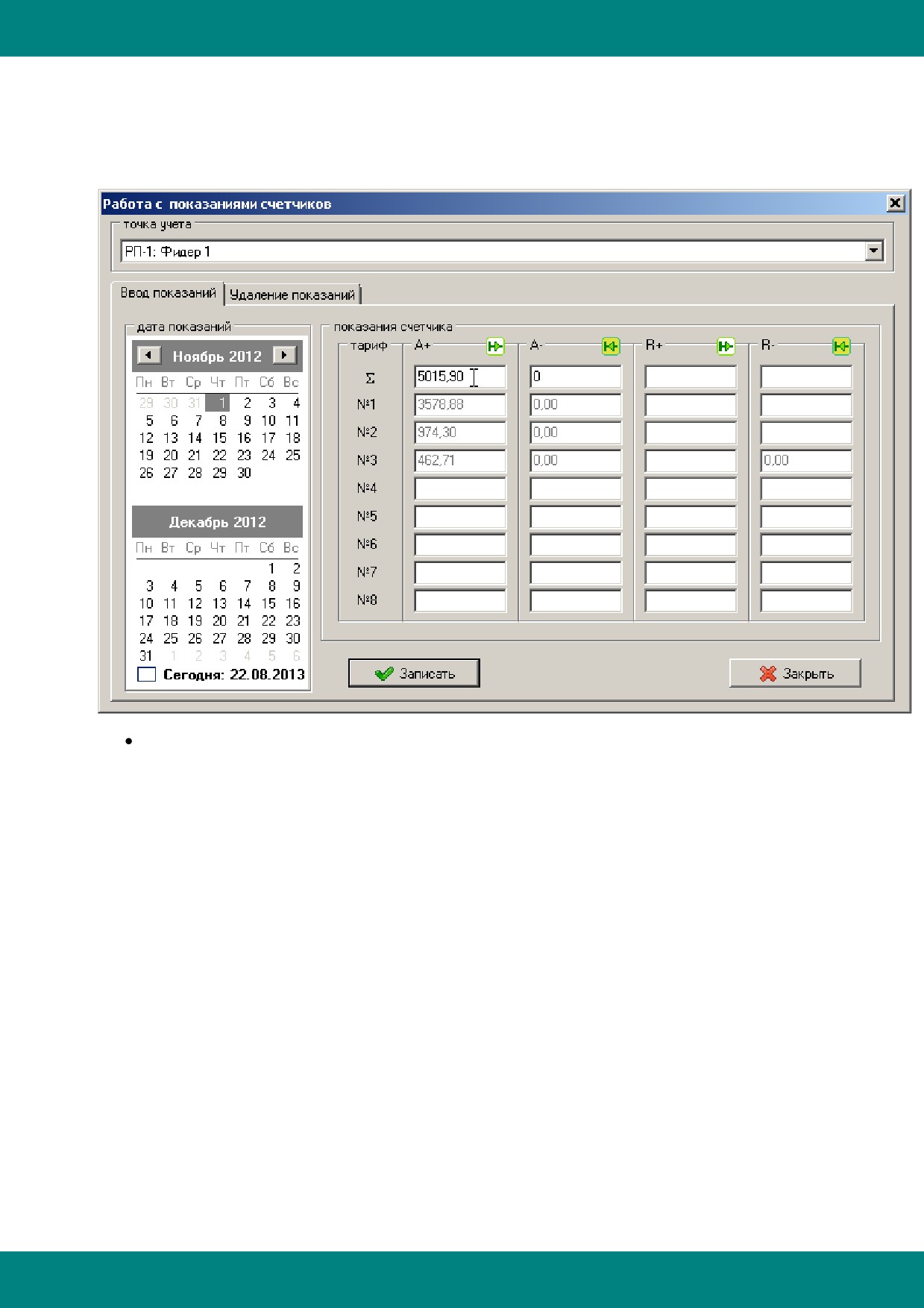

В окне содержатся:

список точек учета (включая наименование объекта учета);

закладка «Ввод показаний» со следующими элементами:

- 599 -

ЭнергоАнализ

o календарь (на два месяца) для указания даты вводимых показаний;

o поля для ввода показаний по четырем видам учтенной энергии — активной и

реактивной, направление «от шин» и «к шинам» — и по каждому из тарифов

счетчика;

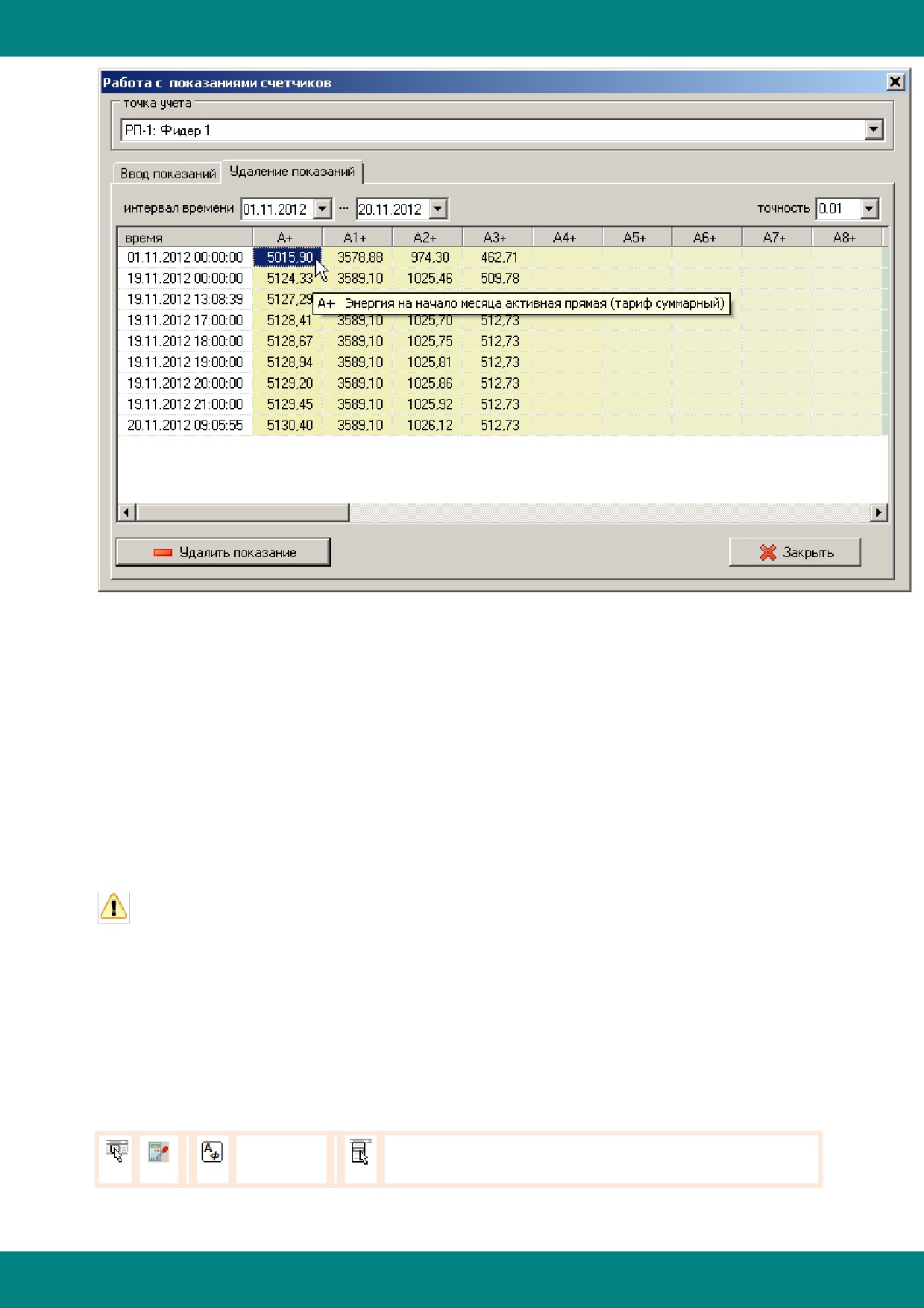

закладка «Удаление показаний» со следующими элементами:

o интервал времени запрашиваемых показаний;

o указатель точности представления показаний;

o таблица показаний счетчика по четырем видам учтенной энергии — активной и

реактивной, направление «от шин» и «к шинам» — и по каждому из тарифов

счетчика;

o кнопка

«Удалить показание»

(если выделена клетка таблицы с показанием

счетчика) или кнопка «Удалить строку показаний» (если выделена клетка с датой-

временем).

- 600 -

ЭнергоАнализ

Запись введенных данных в хранилище производится при нажатии кнопки

«Записать».

Вводимые данные вносятся как показания счетчика на начало суток (на 0 ч 00 мин), а если

дата является первым днем месяца, то дополнительно и как показания на начало месяца.

При вводе новых показаний счетчика производится сравнение с показаниями за последнюю

из предыдущих дат с контролем на неубывание значений.

Непосредственное редактирование имеющихся в базе данных показаний не разрешается: для

этого необходимо произвести две последовательных операции - удаление и затем ввод

новых показаний.

Удаление показаний, указанных в акте установки счетчика, не разрешено. Такие показания

удаляются и редактируются внутри акта.

Работа с показаниями счетчиков доступна пользователю, имеющему разрешение на

соответствующее действие. Каждый факт ввода и удаления показаний регистрируется

модулем «События».

12.5.3 Акт установки счетчиков

Акт установки/замены счетчика служит для корректного расчета потребления электроэнергии

в отчетах, формируемых на основе показаний счетчика на начало и конец отчетного

интервала времени.

Для работы с актами замены/установки счетчика служит окно, вызываемое командой

Ctrl+Alt+G

Сервис|Установка/замена счетчика

- 601 -

ЭнергоАнализ

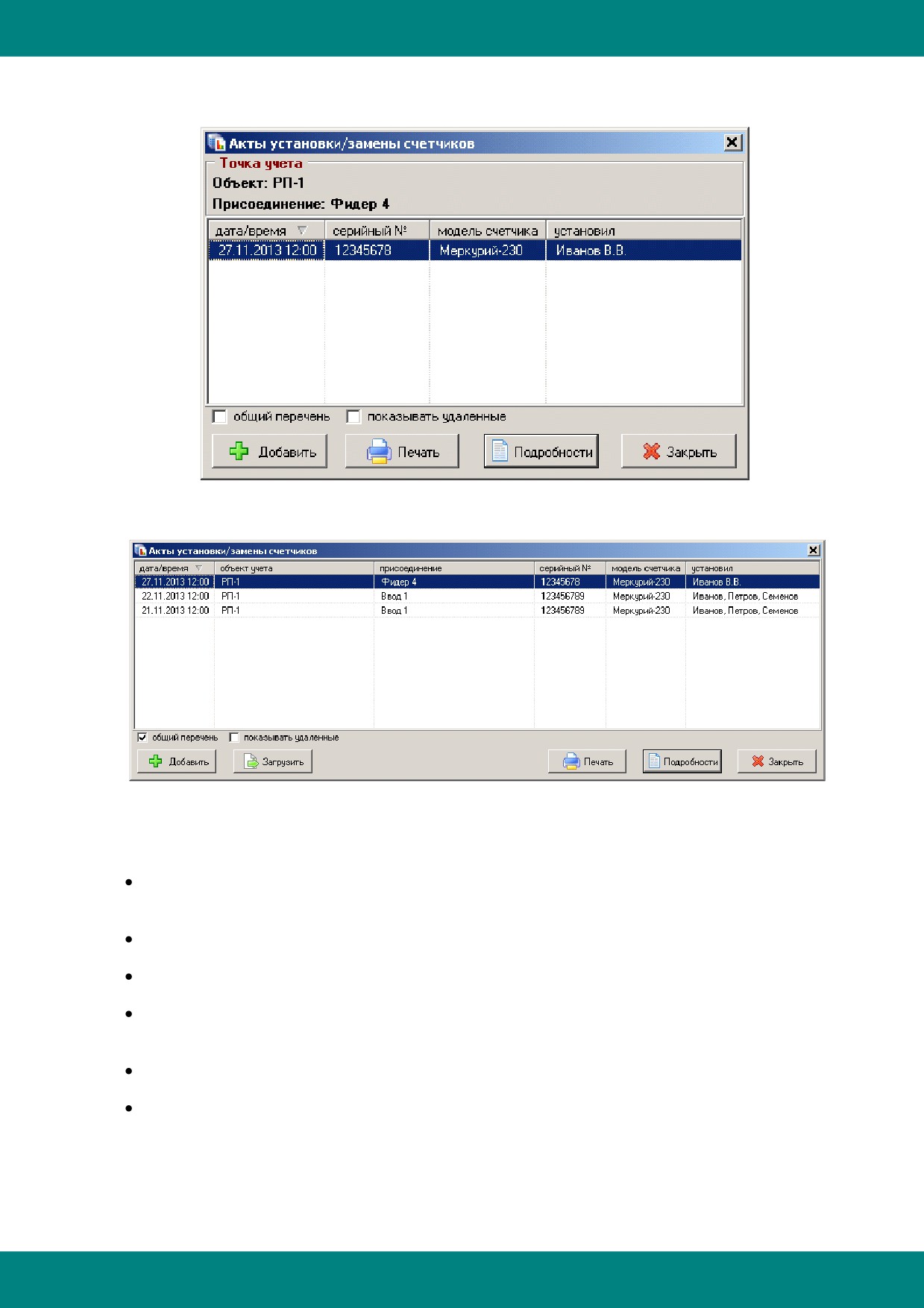

Окно предоставляет список актов в одном из двух режимов - акты, относящиеся к конкретной

точке учета:

или общий перечень актов, внесенных в хранилище:

Функционал окна позволяет:

переключать режим между актами конкретной точки учета и общим перечнем (опция

«общий перечень»);

просматривать удаленные акты (опция «показывать удаленные»);

вручную вводить новый акт в диалоге редактирования акта (кнопка «Добавить»);

вводить новые акты операцией импорта из книги Excel специального формата (кнопка

«Загрузить», доступна в режиме общего перечня);

формировать акт в формате Excel аналогично отчету (кнопка «Печать»);

просматривать, вносить изменения и удалять акт в диалоге редактирования акта

(кнопка «Подробности»).

Вид и функционал диалога редактирования акта зависит от контекста его работы - ввод

нового акта:

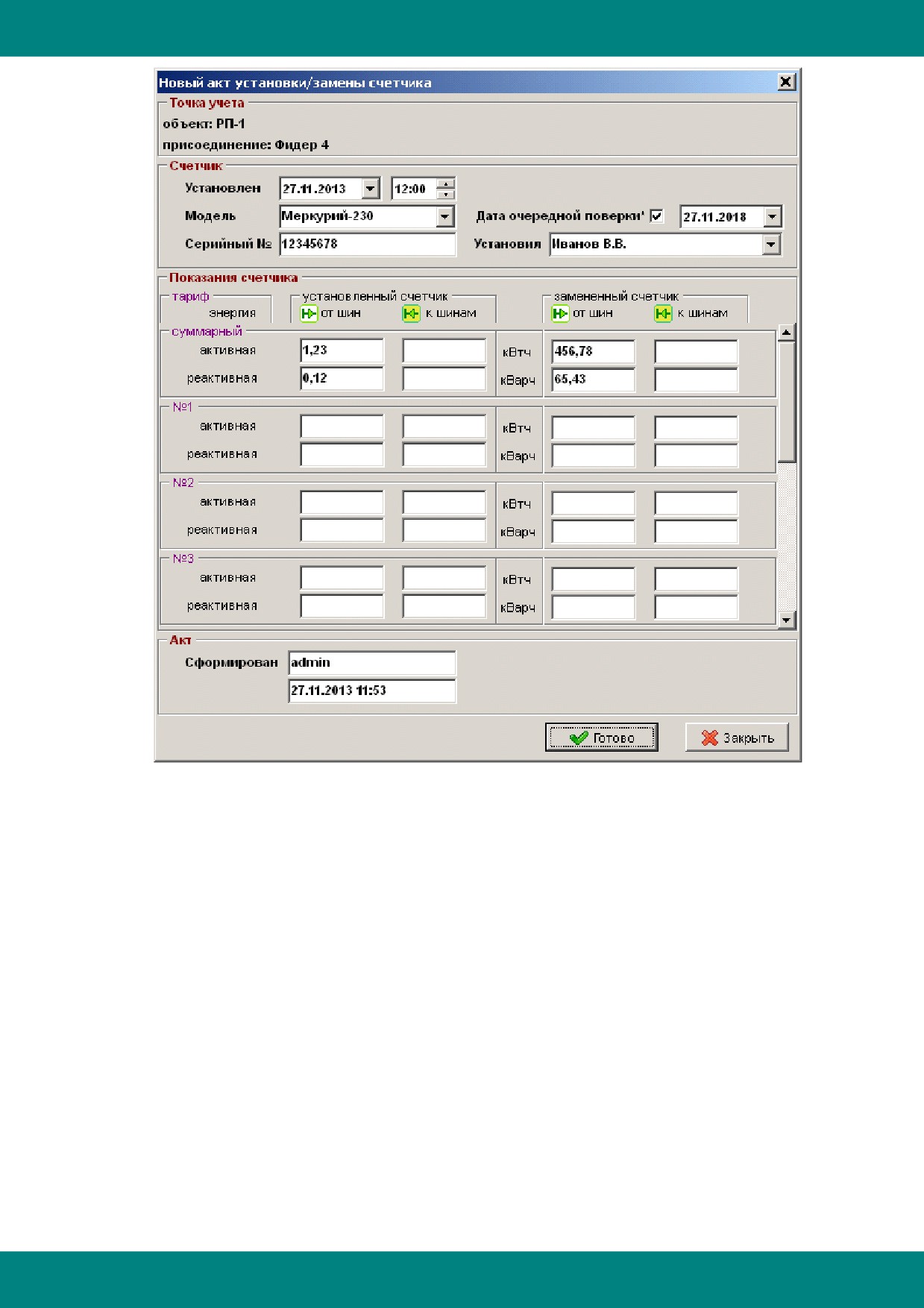

- 602 -

ЭнергоАнализ

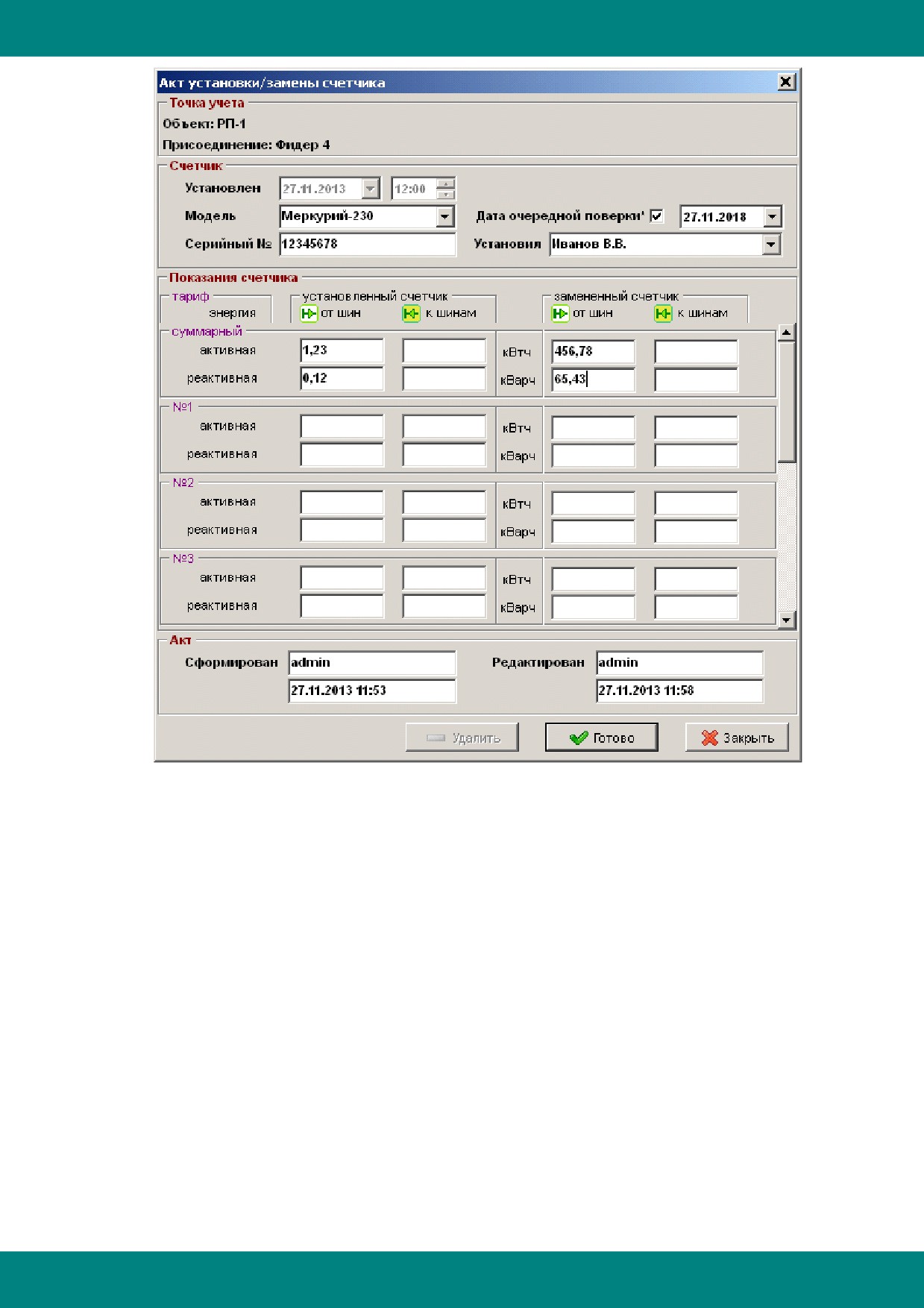

или просмотр/редактирование имеющегося:

- 603 -

ЭнергоАнализ

Ввод нового акта заключается во внесении в диалоге

«Новый акт...» данных о типе

установленного счетчика, его серийного номера, даты очередной поверки, сведений об

установившем его монтажнике, а также начальных показаний установленного счетчика и

последних показаний замененного. После успешного внесения в хранилище нового акта

заводской номер установленного счетчика автоматически вносится в журнал точек учета

(модуль Справочники) взамен номера замененного счетчика.

Внесенный в хранилище акт установки/замены счетчика не может быть удален, но в случае

присвоения ему статуса «удаленный» замена счетчика не будет учитываться при расчете

потребления электроэнергии за интервал времени, содержащий дату замены счетчика,

указанную в акте.

Каждый факт внесения в хранилище акта, удаления акта и изменения текущего номера

счетчика регистрируется модулем «События».

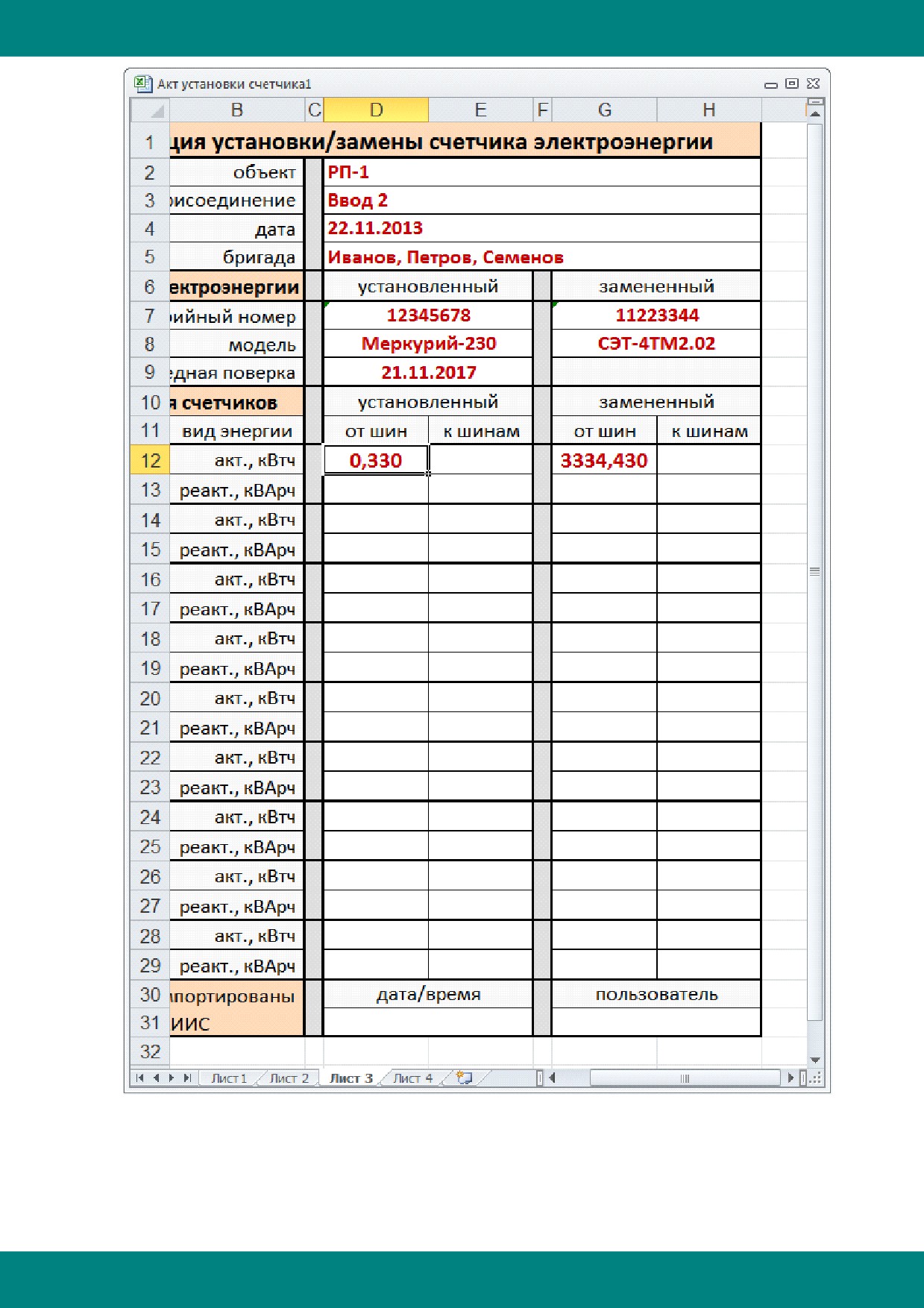

Для полуавтоматического ввода в хранилище новых актов установки/замены счетчиков АИИС

предоставляет книгу Excel Установка счетчиков.xls, содержащую лист с образцом

формы, данные которой могут быть импортированы в диалог редактирования акта.

Предполагается, что технический персонал, устанавливающий счетчики электроэнергии,

заполняет книгу, добавляя по листу на каждый факт установки/замены счетчика, а затем

- 604 -

ЭнергоАнализ

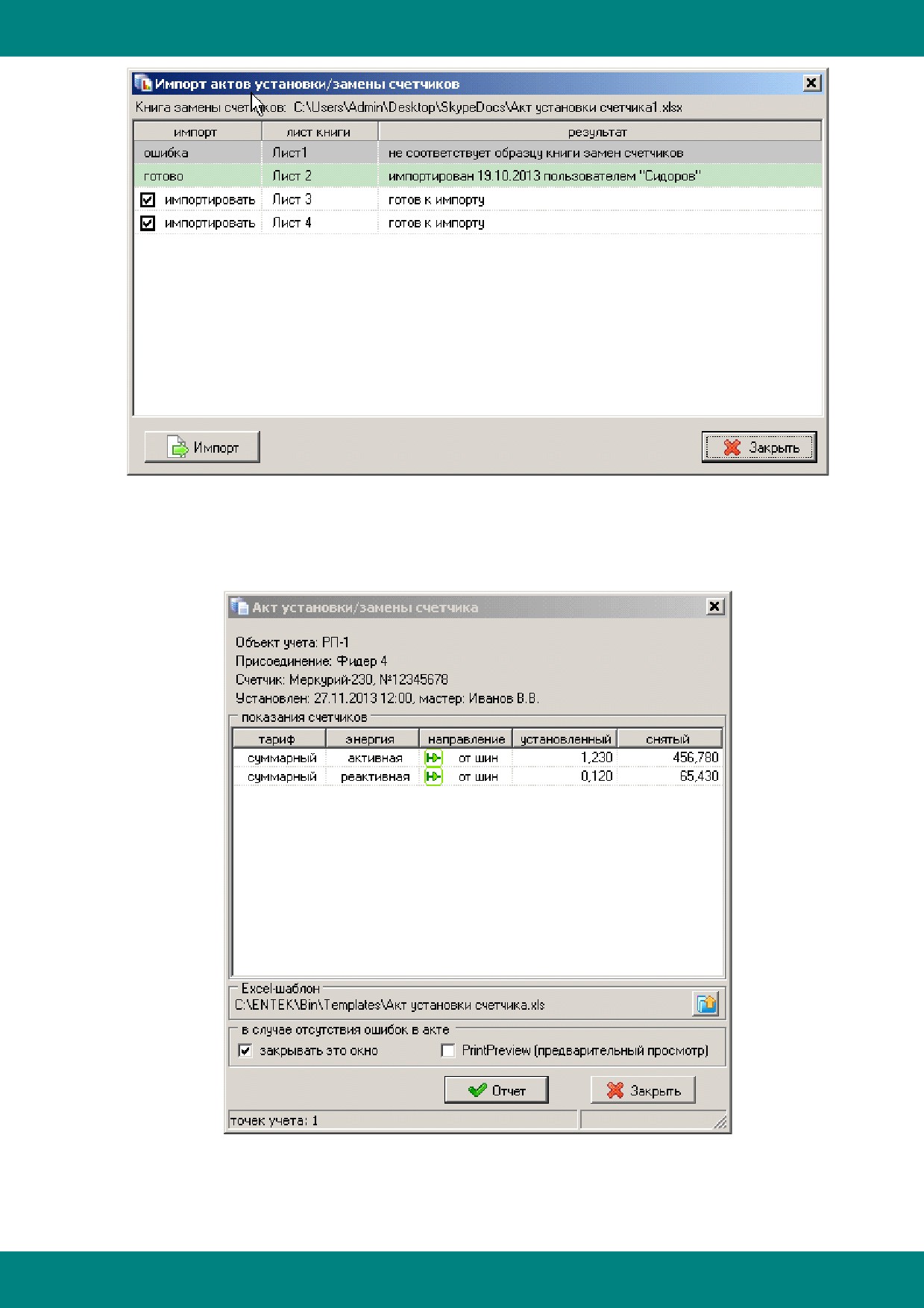

- 606 -

ЭнергоАнализ

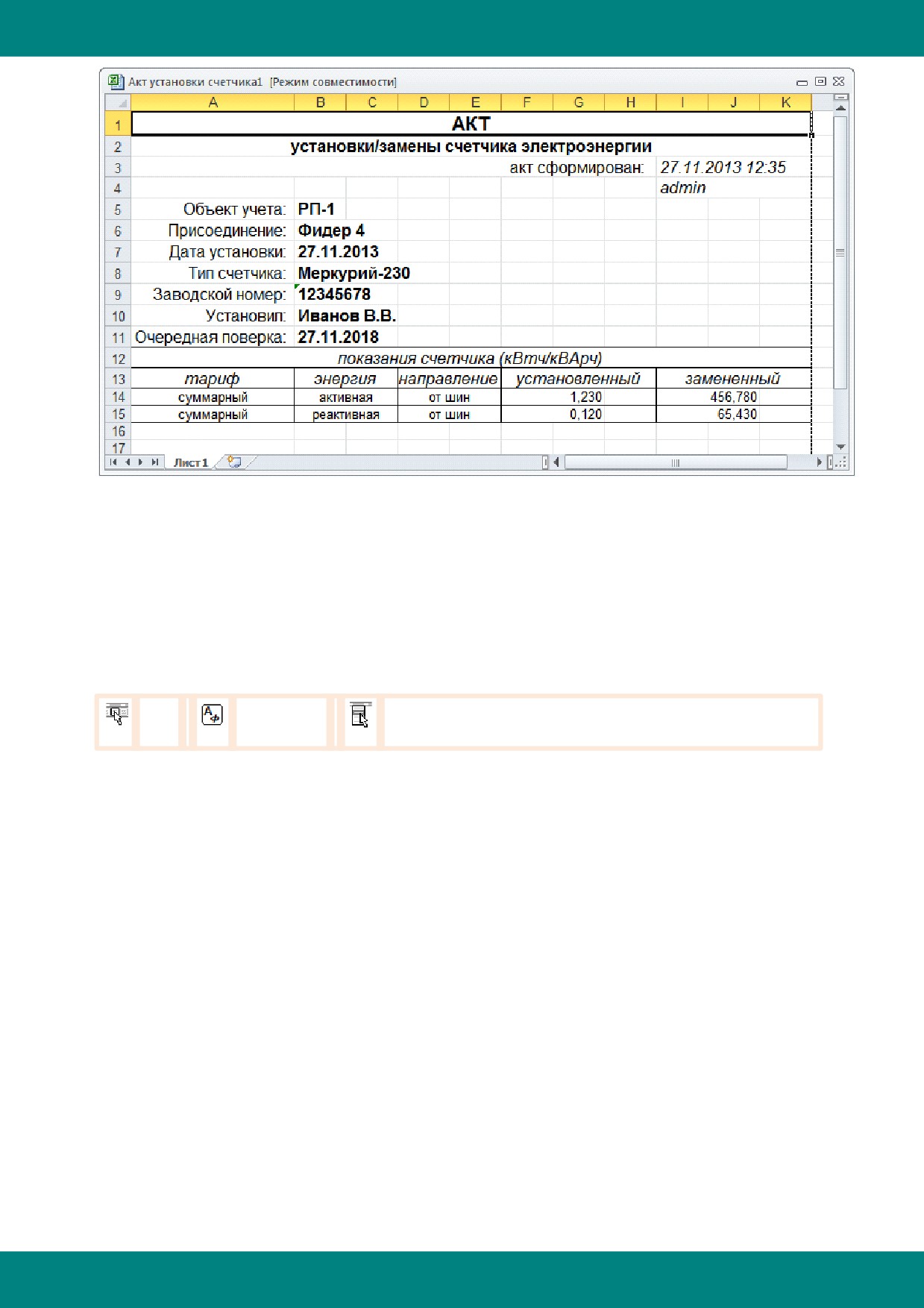

Процедура печати акта представляет собой действие, аналогичное формированию отчета

АИИС. Входящий в комплектацию АИИС шаблон акта содержит полный набор данных об

установке/замене счетчика и простейший дизайн, предполагающий самостоятельное развитие

пользователями АИИС.

- 607 -

ЭнергоАнализ

12.5.4 Импорт из MS Excel

Для импорта объектов учета (УСПД), точек учета (счетчиков электроэнергии) и потребителей

из файлов формата MS Excel служит модуль ЭнергоИмпорт, поставляемый в виде файла

EX.exe. Модуль запускается командной строкой вида

EX.exe [<файл_проекта>]

либо из ЭнергоАнализа командой

Ctrl+Alt+X

Сервис|Импорт из Excel

При запуске модуля выполняется процедура аутентификации пользователя.

Импорт производится из выделенного региона активного листа книги Excel построчным

сканированием ячеек сверху вниз. Информация в импортируемом регионе должна быть

организована так, чтобы каждая строка содержала сведения об одной точке учета и не более

чем об одном объекте учета и не более чем одном потребителе. Информация об объекте

учета и потребителе, к которым относится точка учета данной строки, может быть опущена, в

этом случае точка учета будет принадлежать объекту учета и потребителю, заданным в

последней из вышележащих строк, содержащих соответствующую информацию.

Идентификация объектов учета и потребителей производится по значениям обязательных

полей, заданных в диалоге «Настройки АСКУЭ» модуля Справочники. При наличии в проекте

объекта или потребителя, одноименных импортируемым, пользователю предлагается сделать

выбор - создавать новую сущность или присоединять импортируемые точки учета к

существующим объектам учета и потребителям.

- 608 -

ЭнергоАнализ

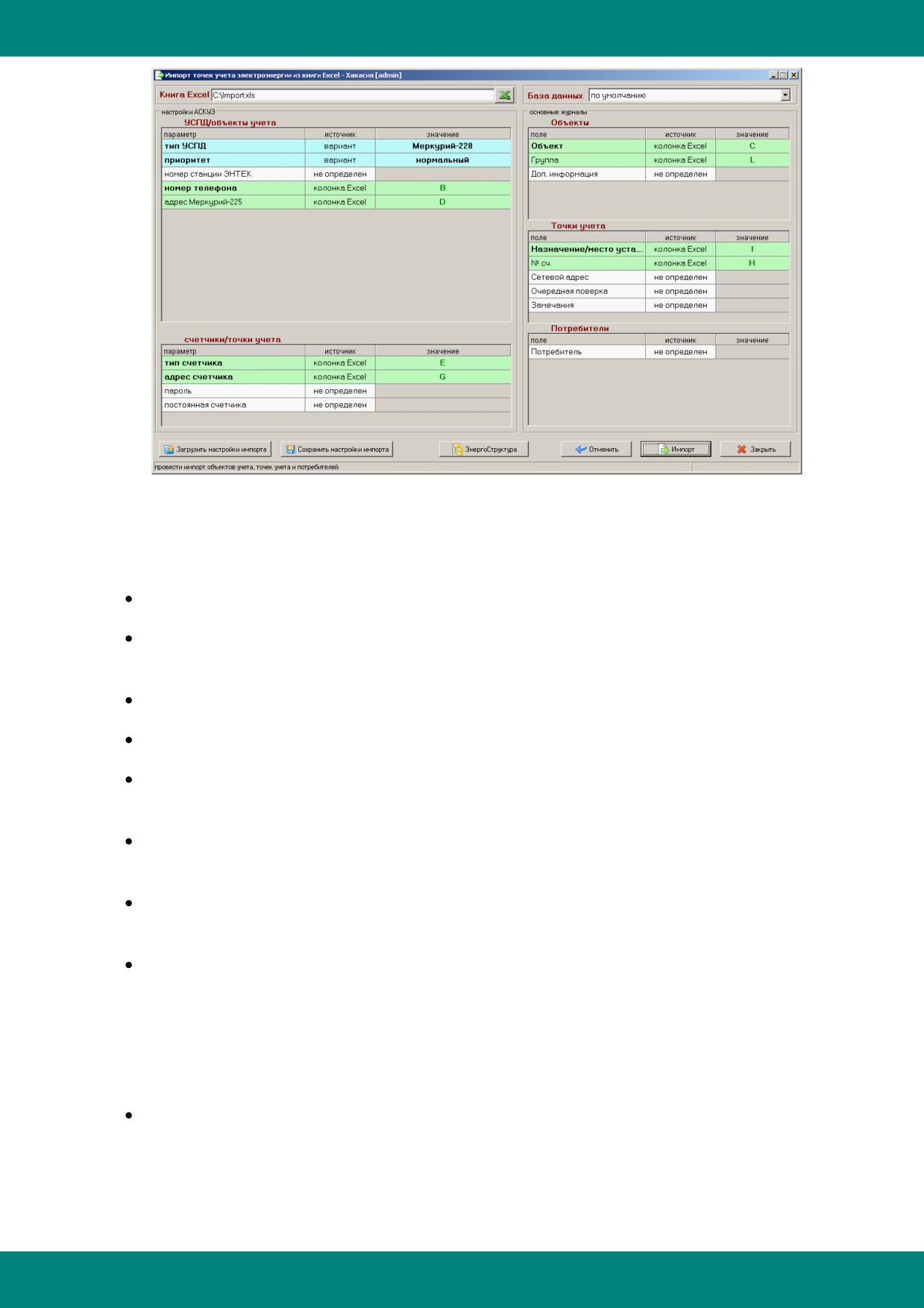

Модуль предоставляет настроечный диалог процедуры импорта, в котором находятся

следующие управляющие элементы:

поле, указывающее файл книги Excel;

поле, указывающее базу данных типа «АСКУЭ», в которую будут собираться данные с

импортируемых точек учета;

настройки АСКУЭ импортируемых УСПД/объектов учета;

настройки АСКУЭ импортируемых счетчиков/точек учета;

настройки соответствий полей основных журналов АИИС — объекты учета/УСПД,

точки учета и потребители — колонкам листа книги Excel;

кнопка

«Загрузить настройки импорта», позволяющая сохранить состояние всех

управляющих элементов диалога в файл;

кнопка «Загрузить настройки импорта», позволяющая восстановить состояние всех

управляющих элементов диалога из файла;

кнопка

«Импорт», запускающая процедуру импорта; кнопка недоступна, если не

выполнены все необходимые настройки АСКУЭ и обязательных полей журналов; при

старте процедуры импорта автоматически открывается и активизируется книга Excel, и

пользователю предлагается выделить в ней импортируемый регион; в процессе

импорта пользователю предоставляется окно с подробным журналом хода выполнения

процедуры и ее результатами;

кнопка

«ЭнергоСтруктура» появляется после успешной процедуры импорта и

позволяет просмотреть и при необходимости отредактировать ее результаты в дереве

ЭнергоСтруктуры; все импортированные объекты учета помещаются в новый узел

дерева, а точки учета, присоединенные к ранее имевшимся в дереве объектам,

- 609 -

ЭнергоАнализ

автоматически находятся в иерархии и выделяются;

кнопка

«Отменить» появляется после успешной процедуры импорта и позволяет

полностью отменить ее результаты удалением всех импортированных объектов учета,

точек учета и потребителей; рекомендуется использовать в процессе поиска

оптимальных настроек импорта;

кнопка «Закрыть» служит для завершения работы модуля.

Настройки АСКУЭ и настройки соответствий полей основных журналов выполнены в виде

таблиц, содержащих следующие поля:

«параметр» или

указывает наименование настройки или поля;

«поле»

жирным шрифтом выделены обязательные настройки;

поле нередактируемо

«источник»

содержит выпадающий список, позволяющий указать источник

импортируемого значения:

не задан:

данная настройка или поле журнала не заполняется

колонка

значение данной настройки или поля журнала

Excel:

импортируется из колонки, указанной в настроечном

поле «значение»

вариант:

значение данной настройки при импорте постоянно

для всех объектов/точек учета и выбирается из

выпадающего списка в настроечном поле «значение»

значение:

значение данной настройки при импорте постоянно

для всех объектов/точек учета и явно задается в

настроечном поле «значение»

«значение»

в зависимости от значения в поле

«источник» содержит

соответствующий элемент редактирования:

поле недоступно, если данная настройка или поле журнала не

заполняются;

выпадающий список с наименованиями колонок A..Z листа книги

Excel;

выпадающий список с доступными вариантами настроек;

поле редактирования значения, задаваемого явным образом.

Модуль ЭнергоИмпорт позволяет импортировать точки учета, оснащенные следующими

типами счетчиков:

- 610 -

ЭнергоАнализ

тип счетчика

значение

выбирается из выпадающего списка в колонке

указывается в соответствующей колонке

«Значение», если в качестве источника для типа

импортируемого региона, если в

качестве

счетчика указано «вариант»

источника для типа счетчика указано

«колонка

Excel»

Меркурий-200

7

Меркурий-203

24

Меркурий-230

1

Меркурий-233

13

Меркурий-234

27

Меркурий-236

28

Меркурий PLC-I 1 тариф

19

Меркурий PLC-I 2 тарифа

20

Меркурий-203 PLC-II

17

Меркурий-233 PLC-II

18

СЭТ4ТМ.01/02

15

СЭТ4ТМ.03

16

CE102

25

CE301

21

CE302

22

CE303

23

Гран-Электро CC-101

29

Гран-Электро CC-301

30

12.5.5 Тарифное расписание

Для работы с тарифными расписаниями счетчиков электроэнергии служат два субмодуля,

образующих модуль ЭнергоТариф - Загрузчик тарифного расписания и Редактор тарифного

расписания.

Загрузчик вызывается командой

Ctrl+Alt+U

Сервис|Тарифное расписание

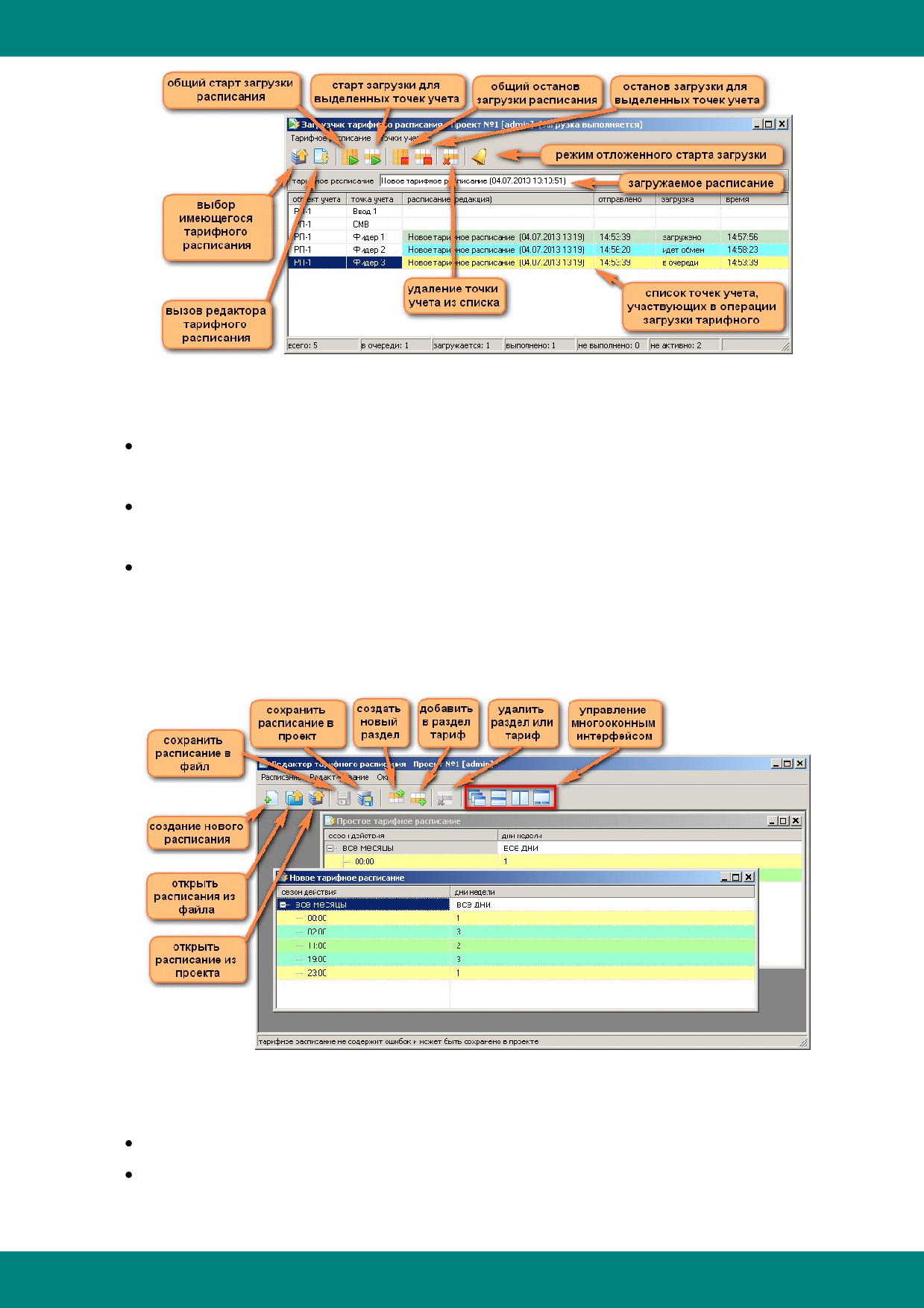

Загрузчик выполняет операцию записи тарифного расписания в счетчики электроэнергии

через штатные механизмы и каналы связи сервера сбора данных. Загрузчик предоставляет

диалоговое окно, реализующее следующие функции:

управление списком точек учета, для которых производится операция записи

тарифного расписания;

выбор из базы данных имеющегося тарифного расписания или вызов редактора для

создания нового;

формирование команд записи тарифного расписания в счетчики в общей очереди

опроса объектов учета сервером сбора данных

отслеживание состояния и управление операциями записи тарифного расписания;

настройка времени старта процедуры записи расписания в режиме отложенной

загрузки.

- 611 -

ЭнергоАнализ

Редактор тарифного расписания предоставляет многооконный интерфейс редактирования

расписаний, представленных в древовидном виде двухуровневой иерархии:

элемент нижнего уровня (тариф) указывает номер тарифа счетчика со временем суток

(час и минуты) начала его действия;

элементы верхнего уровня (разделы) объединяют в наборы (тарифные расписания)

элементы нижнего уровня и указывают месяцы и дни недели их действия;

набор элементов верхнего уровня составляет годовое тарифное расписание.

Каждый элемент имеет встроенный редактор, который активизируется клавишей F2 или

дополнительным щелчком мыши на выделенном элементе. Пользовательский интерфейс

также поддерживает операции перетаскивания мышью разделов и тарифов как внутри одного

окна так и между окнами различных расписаний.

Чтобы открыть окно с тарифным расписанием, существуют следующие варианты:

создание нового тарифного расписания;

открытие файла с расширениями .mtt или .xml;

- 612 -

ЭнергоАнализ

выбор имеющегося расписания в базе данных проекта;

при запуске редактора из загрузчика расписаний автоматически открывается текущее

загружаемое расписание.

Отредактированное тарифное расписание может быть сохранено

в файл с расширением .mtt или .xml;

в базу данных проекта.

Поскольку загрузчик тарифных расписаний работает только с расписаниями, хранящимися в

базе данных проекта, редактор перед сохранением расписания в проект проверяет

расписание на полноту и непротиворечивость. При сохранении отредактированного

расписания в проект оно также проверяется на логическое совпадение с исходным

расписанием

(т.к. одно и то же расписание может быть представлено редактором

многочисленными вариантами используемой им иерархической структуры), и в случае

совпадения пользователю предлагается создать новую редакцию, заменить исходную

редакцию или отменить сохранение для продолжения редактирования.

12.5.6 Настройка печати

Системное диалоговое окно Настройка печати вызывается командой

Ctrl+Alt+P

Сервис|Принтер...

12.5.7 Настройка интервалов времени

В течение сеанса работы ЭнергоАнализ сохраняет границы пяти временных интервалов

для периодических (периоды: 30 минут, 1 сутки, 1 месяц) и непериодических данных

(мгновенные значения и показания счетчика). В диалоге Запрос данных из хранилища АСКУЭ

при изменении пользователем выбора в категории периодичность данных соответствующие

даты подставляются в качестве границ текущего интервала времени. Для настройки

интервалов служит диалоговое окно Настройка интервалов времени, которое вызывается

командой

Ctrl+Alt+I

Сервис|Интервалы времени

- 613 -

ЭнергоАнализ

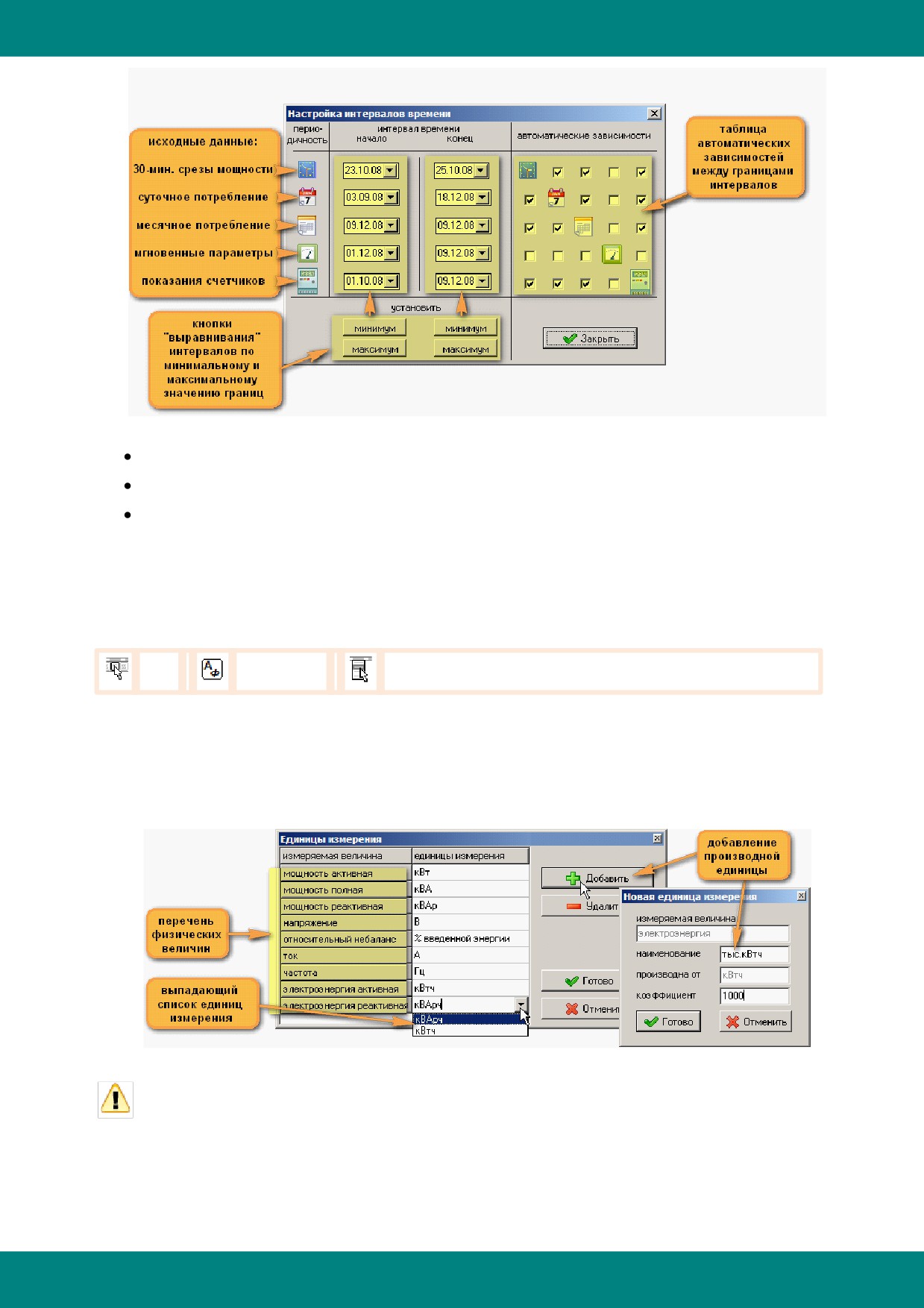

Средства управления окна позволяют выполнять следующие настройки:

индивидуальная установка границ каждого из интервалов;

групповая установка границ по минимальному или максимальному значению;

настройка зависимостей между границами интервалов.

12.5.8 Единицы измерения

В окнах просмотра данных ЭнергоАнализа значения физических величин выражаются в

единицах измерения, которые задаются в диалоговом окне Единицы измерения. Окно

вызывается командой

Ctrl+Alt+М

Сервис|Единицы измерения

В окне находится перечень физических величин, которыми оперирует ЭнергоАнализ.

Каждая строка перечня содержит выпадающий список единиц измерений, совместимых с

данной физической величиной. Списки единиц измерения могут пополняться новыми,

производными от имеющихся. В отличие от производных ЭнергоАнализ не позволяет

удалять базовые единицы измерения.

Следует иметь в виду, что совместимыми считаются единицы измерения, имеющие

общую базовую. Например, единицы активной, реактивной и полной мощности

основаны на единицах измерения физической величины мощность

(скрытой от

пользователя), поэтому содержатся в общем выпадающем списке.

- 614 -

ЭнергоАнализ

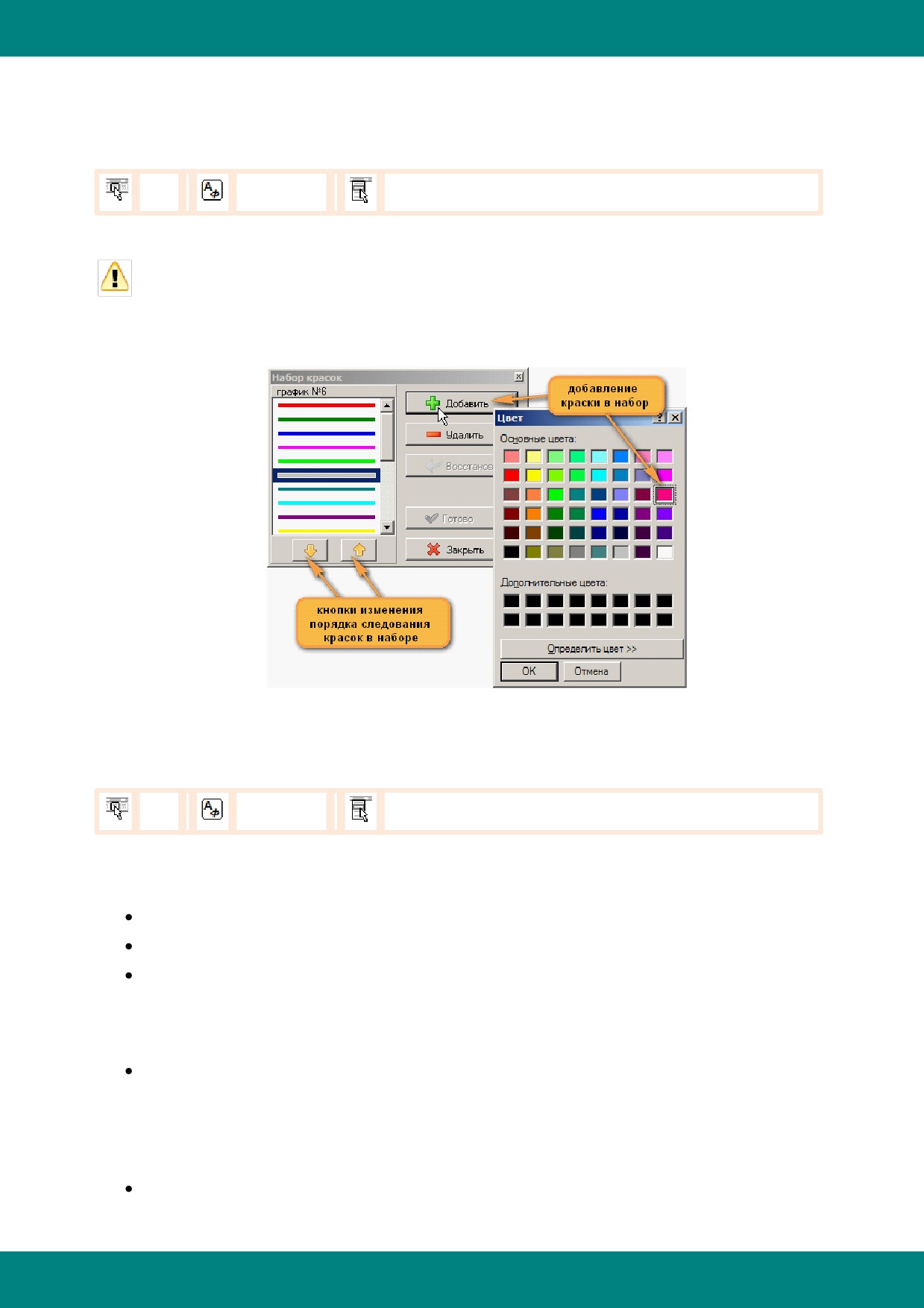

12.5.9 Набор красок

При формировании окна просмотра ЭнергоАнализ автоматически присваивает графикам

цвет из собственного набора, который может быть настроен в диалоговом окне Набор красок.

Окно вызывается командой

Ctrl+Alt+С

Сервис|Набор красок

Если количество графиков в окне просмотра больше, чем красок в наборе, то цвет

графиков повторяется, начиная с первой краски набора.

12.5.10 Пользовательские настройки

Диалоговое окно Пользовательские настройки позволяет изменять некоторые опции

ЭнергоАнализа. Окно вызывается командой

Ctrl+Alt+S

Сервис|Пользовательские настройки

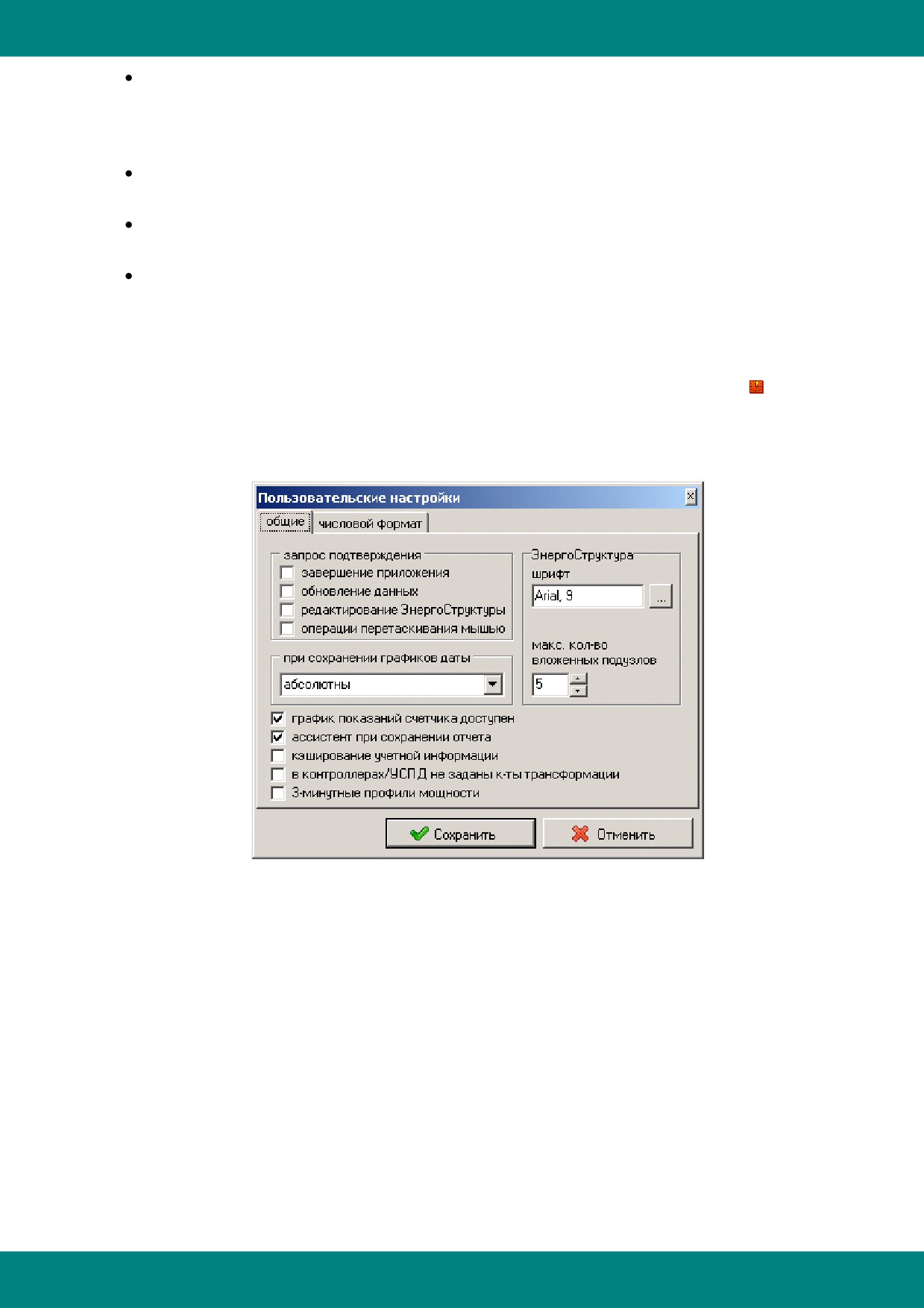

Опции сгруппированы на двух закладках:

Закладка общие содержит следующие настройки пользовательского интерфейса:

запросы подтверждения и доступность некоторых действий пользователя;

внешний вид (используемый шрифт) дерева ЭнергоСтруктуры;

варианты сохранения окна просмотра в файле - с абсолютными датами временного

интервала (при открытии файла интервал остается неизменным) или с относительными

(при каждом открытии интервал вычисляется относительно текущей даты, график

актуализируется);

максимальное количество вложенных подузлов для каждого узла дерева

ЭнергоСтруктуры, при превышении которого подузлы не могут, в свою очередь,

содержать подузлы следующего уровня иерархии

(данная настройка позволяет

ускорять раскрытие дерева для систем типа учет электроэнергии в многоквартирных

домах);

доступность просмотра показаний счетчика в виде графика;

- 615 -

ЭнергоАнализ

использование ассистента отчета: после каждого сохранения отчета в файл

пользователю предлагается специальное диалоговое окно для формирования ярлыка

или назначенного задания планировщика ОС Windows с целью автоматизировать

формирование и, возможно, отправку отчета по электронной почте;

использование предварительного кэширования учетных данных для ускорения

формирования объемных запросов к базе данных;

использование коэффициентов трансформации, указанных в журнале точек учета

(модуль "Справочники") вместо заданных в конфигурациях контроллеров/УСПД;

возможность использования

3х-минутных профилей нагрузки; данные профили

фиксируются специальными измерительными приборами для решения ограниченного

круга задач учета электроэнергии, поэтому в целях упрощения пользовательского

интерфейса доступ к таким данным реализован отключаемым; после включения

данной настройки возможности анализа 3х-минутных профилей полностью аналогичны

30-минутным профилям, для доступа к функционалу используется значок

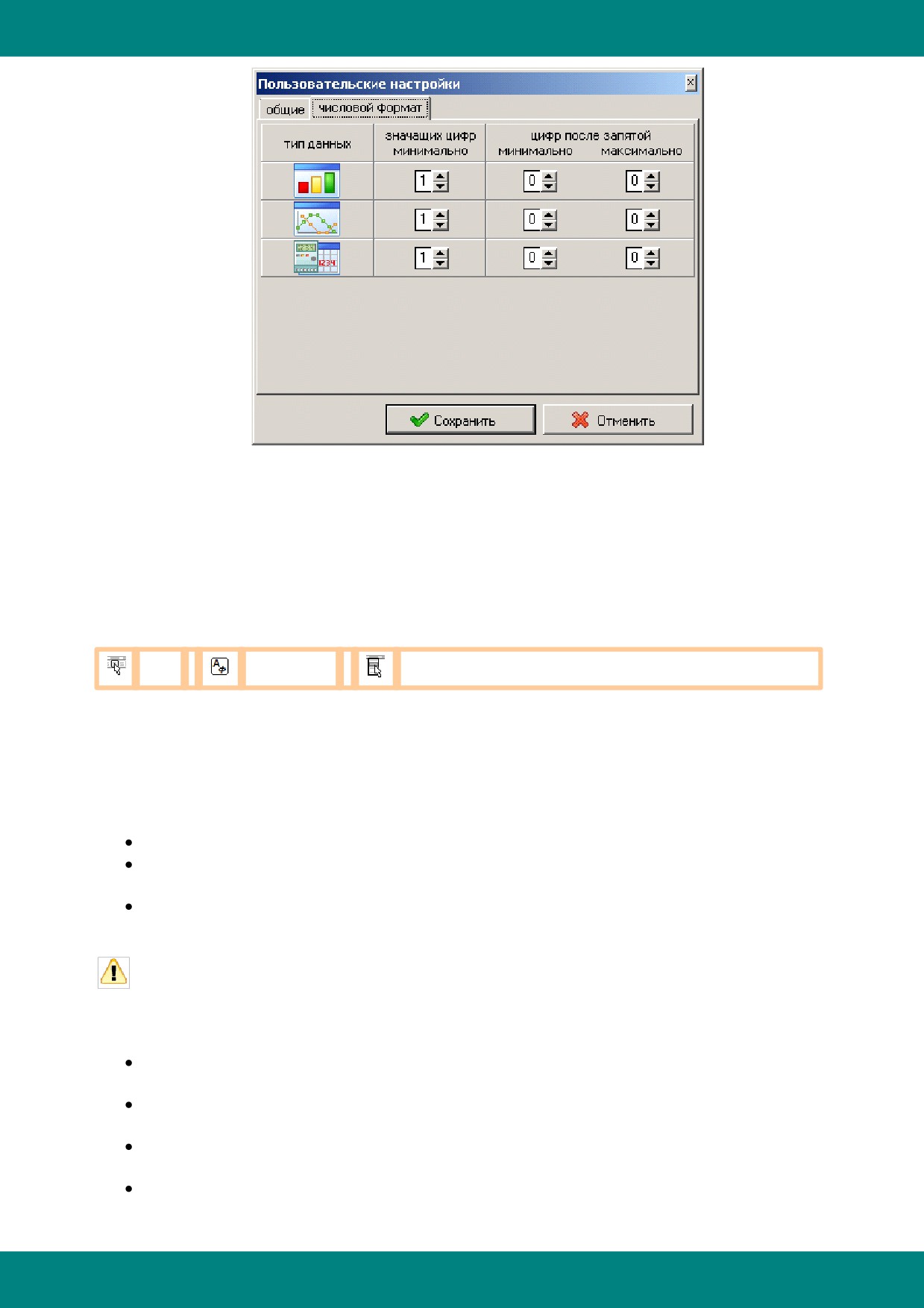

Закладка числовой формат содержит настройки формата чисел для табличного режима окон

просмотра разных типов - профиля нагрузки, мгновенных значений и показаний счетчика.

- 616 -

ЭнергоАнализ

12.5.11 Планы опроса объектов учета

Сервер данных поддерживает индивидуальные настройки опроса объектов учета. Для

каждого объекта/УСПД может быть назначено одно или несколько расписаний сеансов связи,

и для каждого из них регламентирован объем запрашиваемых данных.

Для разработки индивидуальных настроек опроса объектов учета служит специальный

редактор, вызываемый командой

Ctrl+Alt+A

Сервис|Планы опроса

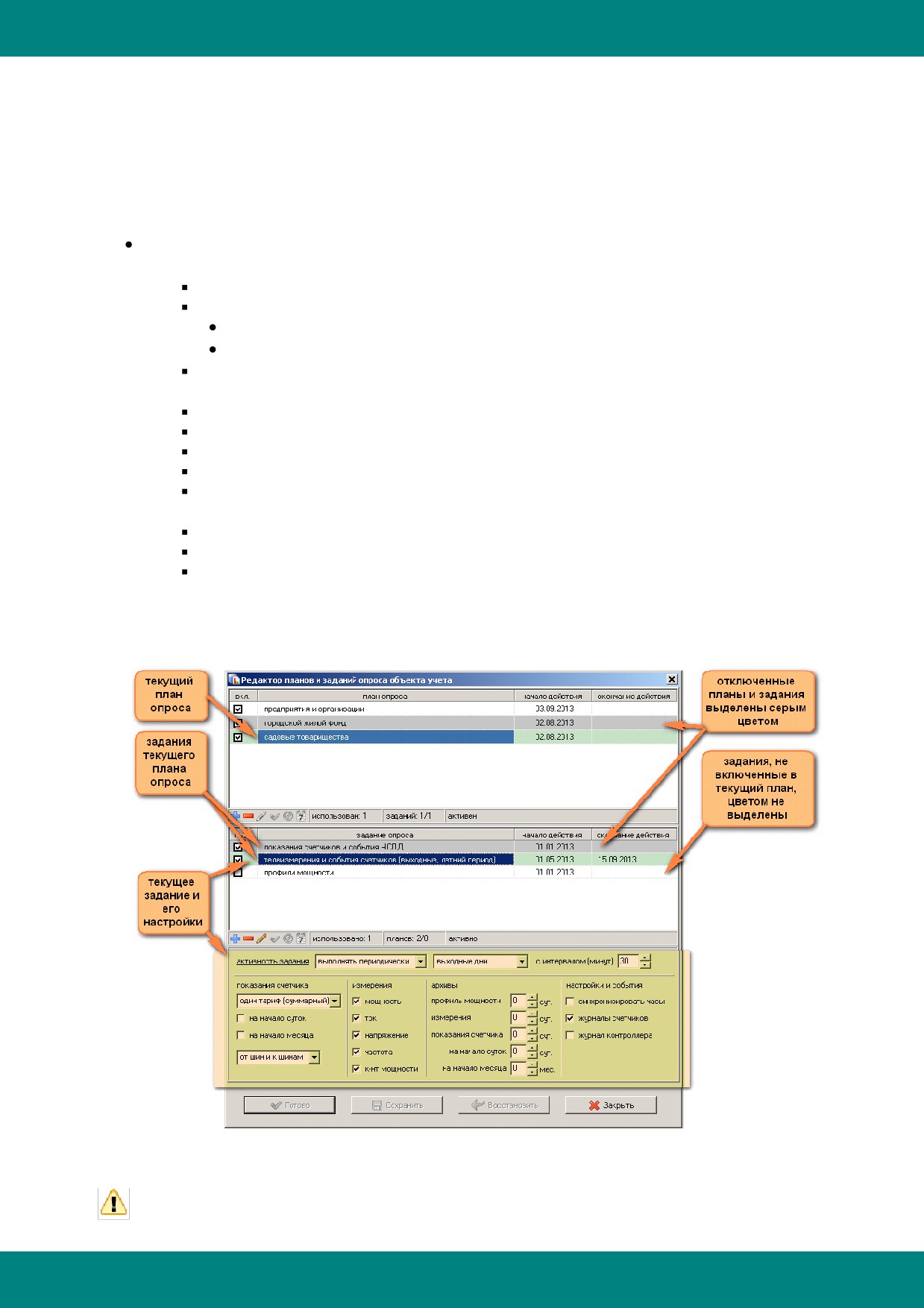

Настройки сеансов связи формируются в виде заданий опроса. Задания объединяются в

планы опроса (каждое задание может входить в несколько планов). Объекту учета может

быть назначен один план опроса (каждый план опроса может быть использован любым

количеством объектов.) Назначение производится в модуле Справочники.

План опроса обладает следующими характеристиками:

активность - позволяет вручную активировать/отключать план опроса;

начало действия

- позволяет в назначенный день автоматически активировать

заранее настроенный план опроса;

окончание действия - позволяет в назначенный день автоматически отключить план

опроса.

Объект учета/УСПД с назначенным планом опроса, находящимся в отключенном

состоянии, не опрашивается.

Задание опроса обладает следующими характеристиками:

принадлежность плану опроса - позволяет включать/исключать задание в текущий

(выделенный) план опроса;

начало действия

- позволяет в назначенный день автоматически активировать

заранее настроенное задание опроса;

окончание действия

- позволяет в назначенный день автоматически отключить

задание опроса.

активность - позволяет вручную активировать/отключать задание опроса, активное

состояние позволяет указать периодичность выполнения:

- 617 -

ЭнергоАнализ

o один раз в сутки,

o несколько раз в сутки с заданным периодом (шаг периода 30 минут) -

и дни недели:

o ежедневно,

o любой из дней недели,

o рабочие дни (понедельник..пятница),

o выходные (суббота..воскресенье),

o первый день месяца;

информационное содержание сеанса опроса в виде следующих групп:

o запрос показаний счетчиков:

количество тарифов 1..4,

дополнительно к текущим показаниям запрашивать

показания на начало суток,

показания на начало месяца,

одно или два направления учета электроэнергии («от шин» и «к шинам»);

o запрос телеизмерений (мгновенных значений параметров электроэнергии):

мощность (фазная и суммарная, активная, реактивная, полная),

ток (фазный),

напряжение (фазное),

частота,

коэффициент мощности (фазный);

o вычитка архивных данных на заданную глубину:

профили мощности (из счетчиков),

архивы телеизмерений (из УСПД),

архивы показаний счетчиков (из УСПД), в т.ч. показаний на начало суток и на

начало месяца;

o команда синхронизации часов;

o запрос журнала событий УСПД;

o запрос журнала событий счетчиков.

Объект учета/УСПД с назначенным планом опроса, все задания которого находятся в

- 618 -

ЭнергоАнализ

отключенном состоянии, не опрашивается.

Задание с пустым набором запрашиваемых данных в любом случае запрашивает текущие

показания счетчиков и величины расхождения их часов со временем сервера данных.

Для редактирования планов опроса пользователь должен обладать соответствующими

правами. При их отсутствии редактор планов опроса запускается в режиме просмотра.

12.5.12 Контрольные уставки телеизмерений

Сервер данных поддерживает генерирование событий специальной группы

- алармов,

сигнализирующих о возникновении ситуаций, требующих особого внимания пользователя. Для

каждой точки учета возможно создание индивидуального набора контрольных значений

параметров качества электроэнергии - уставок телеизмерений, выход за пределы которых

сигнализируется соответствующим алармом. Для управления уставками служит специальный

редактор, вызываемый командой

Ctrl+Alt+B

Сервис|Контрольные уставки телеизмерений

В окне редактора содержатся:

таблица редактируемых уставок:

o колонка точек учета - включает в себя название объекта и точки учета;

o колонки контрольных уставок - каждой колонке соответствует алгоритм проверки

мгновенных параметров электроэнергии, помещаемых сервером данных в

хранилище в процессе опроса точки учета;

o значение и режим уставки - в пересечениях строки точки учета и колонки уставки

указывается режим срабатывания аларма и значение уставки;

o контекстное меню - служит для вызова диалога редактирования уставки,

удаления уставки, восстановления исходного значения, удаления точек

учета из окна редактора и т.п.

панель пояснений - содержит развернутую информацию о названии и режиме

срабатывания уставки, соответствующей выделенной в данный момент пользователем

клетки таблицы;

кнопка Восстановить - позволяет повторно вычитать из хранилища исходный набор

уставок;

кнопка Готово - служит для сохранения новой редакции набора уставок;

кнопка Закрыть

- закрывает окно редактора без сохранения результатов

редактирования.

- 619 -

содержание      ..     7      8      9      10     ..
