Реакторы РХХ-ХХХ-X Руководство по эксплуатации
Настоящее Руководство по Эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием реакторов для ПЧВ. Реакторы предназначены для применения в силовых цепях преобразователей частоты серий ПЧВх с целью повышения энергетической эффективности, показателей надежности и долговечности электроприводов.
Исполнения реакторов имеют следующее условное обозначение:
2.1 Технические характеристики реакторов представлены в таблице 2.1.
Параметр |
Значение | |
РСО |
РМО | |
Рабочая частота, Гц |
47…63 |
0...60 |
Рабочее напряжение, В |
230 | |
Способ охлаждения по ГОСТ 11677-85 |
С (Естественное воздушное) | |
Исполнение |
Открытое | |
Класс нагревостойкости по ГОСТ 8865-93 |
F (155 °C) | |
Степень защиты |
IP 00 | |
Режим работы по ГОСТ 183-74 |
S1 (Продолжительный) | |
Габаритные размеры, мм |
см. таблицу А.1 | |
Масса, кг, не более |
РСТ |
РМТ | |
Рабочая частота, Гц |
47…63 |
0...60 |
Рабочее напряжение, В |
500 | |
Способ охлаждения по ГОСТ 11677-85 |
С (Естественное воздушное) | |
Класс нагревостойкости по ГОСТ 8865-93 |
F (155 °C) | |
Степень защиты |
IP 00 | |
Режим работы по ГОСТ 183-74 |
S1 (Продолжительный) | |
Габаритные размеры, мм |
см. таблицу А.2 | |
Масса, кг, не более |
4 1
РМТ-002-А |
100/48 |
79/59 |
118 |
1.8 |
РМТ-004-А |
100/48 |
79/59 |
118 |
1.8 |
РМТ-006-А |
100/48 |
79/59 |
118 |
1.8 |
РМТ-008-А |
100/48 |
79/59 |
118 |
1.8 |
РМТ-010-А |
100/48 |
79/59 |
118 |
1.8 |
РМТ-015-А |
150/70 |
92/72 |
145 |
2.5 |
РМТ-025-А |
180/70 |
92/72 |
165 |
3.5 |
РМТ-030-А |
180/70 |
92/72 |
165 |
3.5 |
РМТ-040-А |
180/70 |
100/81 |
165 |
5.0 |
РМТ-050-А |
180/70 |
140/90 |
165 |
6.5 |
РМТ-060-А |
180/70 |
140/90 |
165 |
6.5 |
РМТ-080-А |
210/80 |
155/90 |
165 |
10 |
РМТ-090-А |
210/80 |
155/90 |
165 |
10 |
РМТ-120-А |
240/80 |
155/90 |
210 |
13 |
РМТ-150-А |
240/80 |
155/90 |
210 |
15 |
РМТ-200-А |
240/80 |
180/120 |
210 |
20 |
РСТ-002-А |
100/48 |
79/59 |
118 |
1.8 |
РСТ-004-А |
100/48 |
79/59 |
118 |
1.8 |
РСТ-006-А |
100/48 |
79/59 |
118 |
1.8 |
РСТ-008-А |
100/48 |
79/59 |
118 |
1.8 |
РСТ-010-А |
100/48 |
79/59 |
118 |
1.8 |
РСТ-016-А |
150/70 |
92/72 |
145 |
2.5 |
РСТ-020-А |
150/70 |
92/72 |
145 |
2.5 |
РСТ-025-А |
180/70 |
92/72 |
165 |
3.5 |
РСТ-035-А |
180/70 |
100/81 |
165 |
5.0 |
РСТ-040-А |
180/70 |
100/81 |
165 |
5.0 |
РСТ-050-А |
180/70 |
140/90 |
165 |
6.5 |
РСТ-060-А |
180/70 |
140/90 |
165 |
6.5 |
РСТ-080-А |
210/80 |
155/90 |
165 |
10 |
РСТ-120-А |
240/80 |
155/90 |
210 |
13 |
РСТ-160-А |
240/80 |
155/90 |
210 |
15 |
РСТ-200-А |
240/80 |
180/120 |
210 |
20 |
Модификация |
Габаритные размеры, мм |
Вес, кг | ||
D/D1 |
W/W1 |
H | ||
РМО-002-А |
76/64 |
105/85 |
90 |
1.1 |
РМО-004-А |
76/64 |
105/85 |
90 |
1.1 |
РМО-006-А |
76/64 |
105/85 |
90 |
1.1 |
РМО-010-А |
76/64 |
105/85 |
90 |
1.1 |
РМО-016-А |
114/95 |
110/90 |
120 |
3.8 |
Модификация |
Габаритные размеры, мм |
Вес, кг | ||
D/D1 |
W/W1 |
H | ||
РСО-004-А |
76/64 |
105/85 |
90 |
1.1 |
РСО-006-А |
76/64 |
105/85 |
90 |
1.1 |
РСО-016-А |
114/95 |
110/90 |
120 |
3.8 |
РСО-020-А |
114/95 |
110/90 |
120 |
3.8 |
РСО-025-А |
114/95 |
110/90 |
120 |
3.8 |
2.2 Условия эксплуатации
Закрытые взрывобезопасные помещения без агрессивных паров и газов, при атмосферном давлении от 80 до 106 кПа, с температурой в диапазоне от минус 10 до + 40 °С и относительной влажностью от 5 до 95 %, без конденсации влаги. Максимальная высота над уровнем моря – 1000 м.
3 Устройство и принцип действия
Реакторы представляют собой индуктивности, в виде электромагнитных катушек с магнитопроводами.
Принцип действия реакторов основан на свойстве сглаживания импульсных напряжений и пульсаций токов в питающей сети или в нагрузке ПЧВ.
Меры безопасности
Указания по монтажу и эксплуатации
По способу защиты от поражения электрическим током прибор соответствует классу I по ГОСТ 12.2.007.0-75.
В приборе используется опасное для жизни напряжение. При устранении неисправностей и техническом обслуживании не отсоединяйте провода сетевого питания и не разъединяйте другие силовые цепи, пока реактор подключен к источнику питания или вращается ротор электродвигателя.
Запрещается использование прибора в атмосфере с содержанием влаги и пыли, а так же в агрессивных средах кислот, щелочей, масел и т.п.
Подключение и техническое обслуживание прибора должны производиться только квалифицированными специалистами, изучившими настоящее руководство по эксплуатации.
При эксплуатации и техническом обслуживании необходимо соблюдать требования ГОСТ 12.3.019-80,
«Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок потребителей».
Внимание! В связи с наличием на соединителе опасного для жизни напряжения, приборы должны устанавливаться в монтажных шкафах, доступных только для квалифицированных специалистов.
Реакторы крепятся на несущую поверхность в вертикальном или горизонтальном положении с обеспечением доступа равного количества охлаждающего воздуха к катушке и магнитопроводу каждой фазы.
Схемы подключений реакторов к ПЧВ приведены на рисунке 5.1.
условное обозначение реактора;
степень защиты по ГОСТ 14254;
рабочее напряжение, величина тока и частота
класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75;
класс нагревостойкости по ГОСТ 8865-93
заводской номер реактора и год выпуска;
знак соответствия требованиям ЕАС;
товарный знак
условное обозначение реактора;
знак соответствия требованиям ЕАС;
товарный знак,
Рисунок 5.1 - Схемы подключения реакторов: а) серии РСО во входных цепях питания ПЧВ с однофазным входом; б) серии РСТ во входных цепях питания ПЧВ с трехфазным входом; в) серии РМО в выходных цепях ПЧВ для питания однофазных электродвигателей;
г) серии РМТ в выходных цепях ПЧВ для питания трехфазных электродвигателей.
6 Маркировка
При изготовлении на прибор наносятся:
На потребительскую тару наносится:
7 Транспортирование и хранение
Приборы транспортируются в закрытом транспорте любого вида. Крепление тары в транспортных средствах производится согласно правилам, действующим на соответствующих видах транспорта.
Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150 при температуре окружающего воздуха от минус 25 до +55 °С с соблюдением мер защиты от ударов и вибраций.
Перевозку реакторов осуществлять в транспортной таре поштучно или в контейнерах.
Условия хранения реакторов в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150. В воздухе не должны присутствовать агрессивные примеси. Реакторы следует хранить на стеллажах.
2 |
Прибор 1 шт.
Паспорт 1 экз
Руководство по эксплуатации 1 экз.
Гарантийный талон 1 экз.
Примечание - Изготовитель оставляет за собой право внесения изменений в конструкцию прибора и дополнений в комплектность изделия не ухудшающих его потребительских свойств.
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие изготовитель обязуется осуществить его бесплатный ремонт или замену.
Порядок передачи изделия в ремонт содержатся в гарантийном талоне.
Приложение А. Таблицы параметров
Таблица А.1 - Массогабаритные параметры реакторов серий РСО, РМО (рис. А.1)
Таблица А.2 - Массогабаритные параметры реакторов серий РСТ, РМТ (рис. А.2)
Размер монтажных отверстий 7*12 мм.

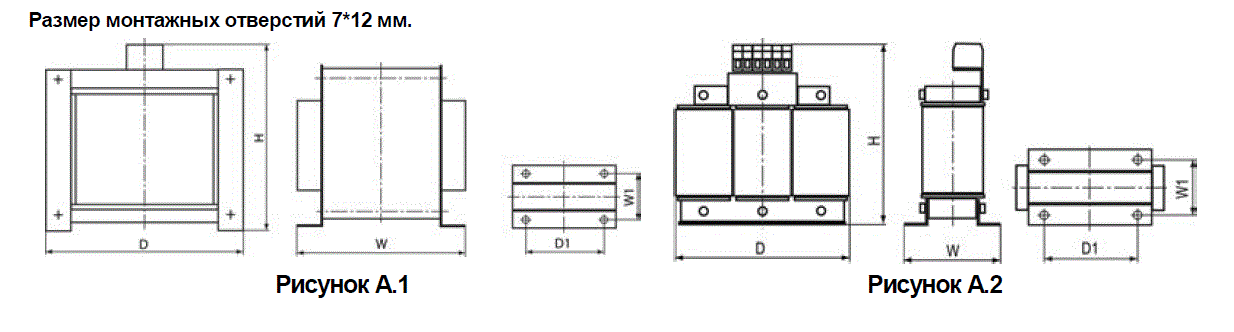

Рисунок А.1 Рисунок А.2
Модификация |
Реакторы сетевые |
Реакторы моторные | ||
Питающая сеть: одна или три фазы 220 В | ||||
1 ф 220В |
3 ф 220В |
1 ф 220В |
3 ф 220В | |
ПЧВ101-К18-А |
РСО-004-А |
РМО-002-А |
РМТ-002-А | |
ПЧВ3-К25-Б |
РСО-006-А |
РСТ-002-А |
РМО-002-А |
РМТ-002-А |
ПЧВ3-К37-Б |
РСО-006-А |
РСТ-004-А |
РМО-002-А |
РМТ-002-А |
ПЧВ101-К37-А |
РСО-006-А |
РМО-002-А |
РМТ-002-А | |
ПЧВ101-К75-А |
РСО-016-А |
РМО-004-А |
РМТ-004-А | |
ПЧВ3-К75-Б |
РСО-016-А |
РСТ-006-А |
РМО-004-А |
РМТ-004-А |
ПЧВ102-1К5-А |
РСО-020-А |
РМО-006-А |
РМТ-006-А | |
ПЧВ3-1К5-Б |
РСО-020-А |
РСТ-010-А |
РМО-006-А |
РМТ-006-А |
ПЧВ103-2К2-А |
РСО-025-А |
РМО-010-А |
РМТ-010-А | |
ПЧВ3-2К2-Б |
РСО-025-А |
РСТ-016-А |
РМО-010-А |
РМТ-010-А |
ПЧВ3-3К7-Б |
РСО-025-А |
РСТ-020-А |
РМО-016-А |
РМТ-015-А |
ПЧВ3-5К5-Б |
РСТ-035-А |
РМТ-025-А | ||
ПЧВ3-7К5-Б |
РСТ-040-А |
РМТ-030-А | ||
ПЧВ3-11К-Б |
РСТ-060-А |
РМТ-040-А | ||
Питающая сеть: три фазы 380 В | ||||
ПЧВ101-К37-В; ПЧВ3-К37-В |
РСТ-002-А |
РМТ-002-А | ||
ПЧВ101-К75-В; ПЧВ3-К75-В |
РСТ-004-А |
РМТ-002-А | ||
ПЧВ3-1К5-В |
РСТ-004-А |
РМТ-004-А | ||
ПЧВ102-1К5-В |
РСТ-006-А |
РМТ-004-А | ||
ПЧВ102-2К2-В |
РСТ-008-А |
РМТ-006-А | ||
ПЧВ3-2К2-В |
РСТ-006-А |
РМТ-006-А | ||
ПЧВ103-3К0-В |
РСТ-016-А |
РМТ-008-А | ||
ПЧВ3-3К0-В |
РСТ-008-А |
РМТ-008-А | ||
ПЧВ103-4К0-В |
РСТ-016-А |
РМТ-010-А | ||
ПЧВ3-4К0-В |
РСТ-010-А |
РМТ-010-А | ||
ПЧВ203-5К5-В |
РСТ-020-А |
РМТ-015-А | ||
ПЧВ3-5К5-В |
РСТ-016-А |
РМТ-015-А | ||
ПЧВ203-7К5-В |
РСТ-025-А |
РМТ-015-А | ||
ПЧВ3-7К5-В |
РСТ-020-А |
РМТ-015-А | ||
ПЧВ204-11К-В |
РСТ-035-А |
РМТ-025-А | ||
ПЧВ3-11К-В |
РСТ-025-А |
РМТ-025-А | ||
ПЧВ204-15К-В |
РСТ-040-А |
РМТ-030-А | ||
ПЧВ3-15К-В |
РСТ-035-А |
РМТ-030-А | ||
ПЧВ205-18К-В |
РСТ-050-А |
РМТ-040-А | ||
ПЧВ3-18К-В |
РСТ-040-А |
РМТ-040-А | ||
ПЧВ205-22К-В |
РСТ-060-А |
РМТ-050-А | ||
ПЧВ3-22К-В |
РСТ-050-А |
РМТ-050-А | ||
ПЧВ3-30К-В |
РСТ-080-А |
РМТ-060-А | ||
ПЧВ3-37К-В |
РСТ-080-А |
РМТ-080-А | ||
ПЧВ3-45К-В |
РСТ-120-А |
РМТ-090-А | ||
ПЧВ3-55К-В |
РСТ-120-А |
РМТ-120-А | ||
ПЧВ3-75К-В |
РСТ-160-А |
РМТ-150-А | ||
ПЧВ3-90К-В |
РСТ-200-А |
РМТ-200-А |
////////////////////////////
