Термопреобразователь сопротивления ОВЕН ДТС. Руководство по эксплуатации

ОВЕН ДТС

Термопреобразователь сопротивления

Руководство по эксплуатации

04.2020

версия 1.9

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего

персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и

обслуживанием термопреобразователя сопротивления ОВЕН ДТС (далее по тексту - «датчик»).

Подключать, настраивать и проводить техническое обслуживание датчика должен только

квалифицированный специалист после прочтения настоящего руководства по эксплуатации.

Датчик выпускаются согласно ТУ 4211-023-46526536-2009.

Датчик изготавливается в различных исполнениях, отличающихся друг от друга конструктивным

исполнением, типом НСХ, количеством чувствительных элементов в корпусе, классом допуска, схемой

соединения проводников. Датчик выпускается в общепромышленном исполнении и

взрывозащищенном исполнении с взрывозащитой вида «искробезопасная электрическая цепь» (i),

уровнем взрывозащищенности «особо взрывобезопасный» (a) категории IIС.

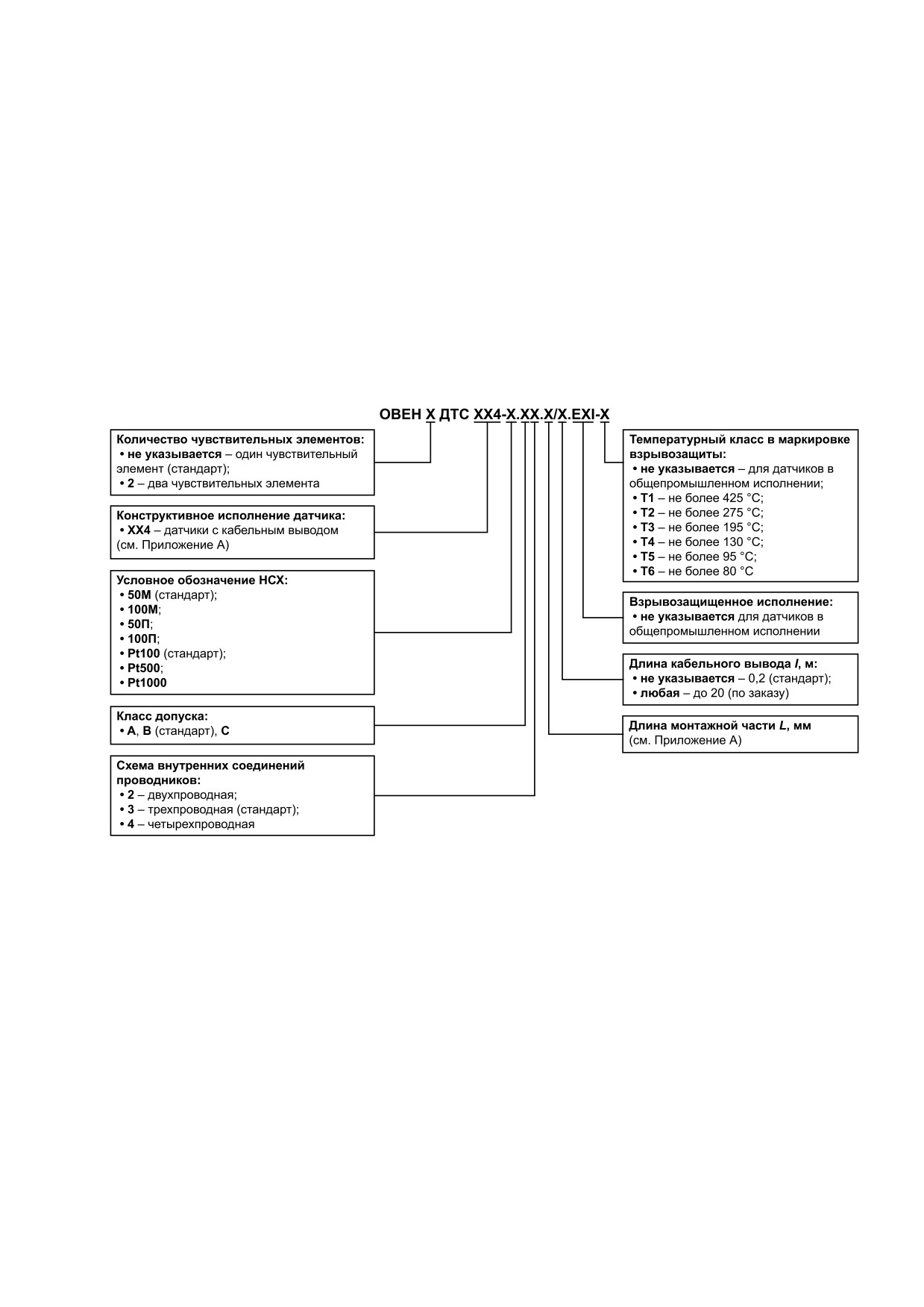

Информация об исполнениях датчиков содержится в структурах их условных обозначений,

приведенных ниже.

Датчики с кабельным выводом:

5

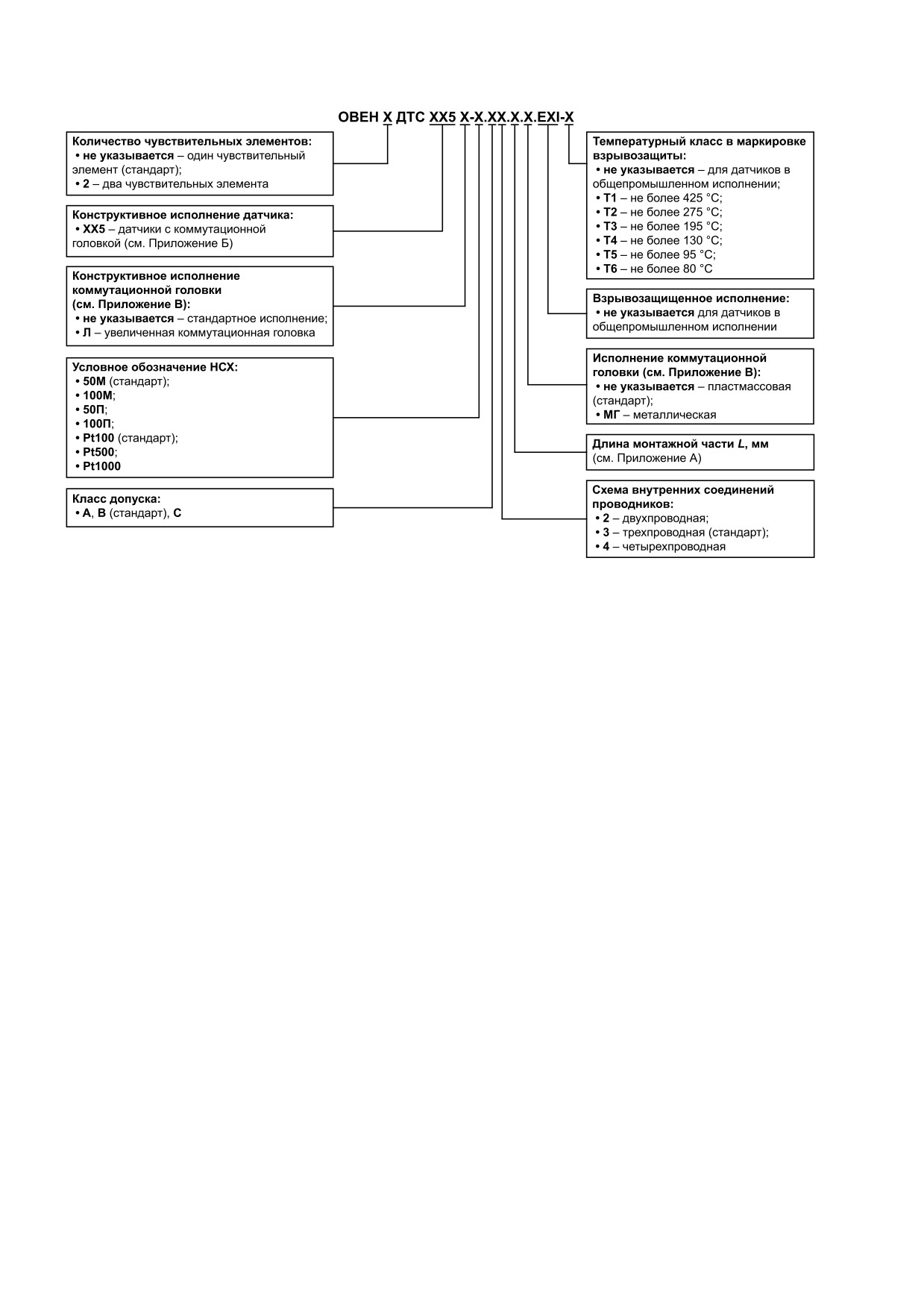

Датчики с коммутационной головкой:

Подробная информация об исполнениях датчика представлена на официальном сайте компании www.

owen.ru.

6

2 Технические характеристики и условия эксплуатации

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Основные технические характеристики датчиков типа ДТС ХХ4 и ДТС ХХ5 приведены в таблице 2.1.

Технические характеристики ДТС 125Л приведены в таблице 2.2.

Таблица 2.1 - Технические характеристики ДТС ХХ4 и ДТС ХХ5

Значение

Характеристика

ДТС ХХ4

ДТС ХХ5

Pt100,

Pt100, Pt500,

50П,

НСХ

50М, 100М

50П, 100П

50М, 100М

Pt500,

Pt1000

100П

Pt1000

-50…+100

-100…

-100…

-60…

A

-50…+100 °C

Класс

°C

+250 °C

+450 °C

+300 °C

-60…+250 °C

допуска¹⁾

-50…+150

-196…

-196…

-60…

B, C

-50…+180 °C

°C

+250 °C

+500 °C

+500 °C

Показатель тепловой

10…30 с

инерции, не более²⁾

Количество

чувствительных

1 или 2 шт.³⁾

элементов

Схема внутренних

соединений

Двухпроводная⁵⁾, трехпроводная, четырехпроводная

проводников⁴⁾

Исполнение сенсора

Изолированный

относительно корпуса

Длина кабельного

0,2 м - стандарт;

-

вывода

до 20 м - по заказу

Исполнение

коммутационной

-

Пластмассовая, металлическая

головки

Тип резьбового

Метрическая резьба, трубная резьба

штуцера

Материал защитной

Сталь 12Х1810Т, латунь

Сталь 12Х1810Т

арматуры

Степень защиты

IP54, IP65

согласно ГОСТ 14254

Средняя наработка на

35 000 ч

отказ, не менее

Средний срок

10 лет

службы, не менее

ПРИМЕЧАНИЕ

¹⁾ ДТС с платиновыми ЧЭ с двухпроводной схемой соединения проводов выпускаются только с

классом допуска В и С.

²⁾ Время, которое требуется для изменения показаний ДТС на 63,2 % от полного изменения

показаний, при ступенчатом изменении температуры среды, со скоростью потока не более 1 м/

с в воде и не менее 3 м/с на воздухе, зависит от модификации и исполнения ДТС.

³⁾ Два чувствительных элемента доступны только для моделей с диаметром погружаемой части

не менее 8 мм.

⁴⁾ Датчики с ЧЭ 50М и 50П по двухпроводной схеме не изготавливаются. Датчики с двумя ЧЭ и

металлической коммутационной головкой изготавливаются только по двухпроводной схеме.

⁵⁾ При двухпроводной схеме для моделей ДТС ХХ4 суммарная длина погружаемой части L и

кабельного вывода l:

• для 100М, 100П, Рt100 - не более 320 мм;

• для Рt500 - не более 1600 мм;

• для Рt1000 - не более 3200 мм;

• модели ДТС ХХ4 с сенсорами 50М и 50П по двухпроводной схеме не изготавливаются.

При двухпроводной схеме для моделей ДТС ХХ5 длина погружаемой части L:

• для 50М, 50П - не более 200 мм;

• для 100М, 100П, Рt100 - не более 630 мм.

8

2 Технические характеристики и условия эксплуатации

Таблица 2.2 - Технические характеристики ДТС 125

Значение

Характеристика

50М, 100М

50П, 100П, Pt100, Pt500, Pt1000

Диапазон измеряемых

-50…+85 °С

-60…+85 °С

температур

Класс допуска

A, B, C

Количество ЧЭ

1 шт.

Схема внутренних соединений

Двухпроводная, трехпроводная, четырехпроводная

проводников

Степень защиты согласно ГОСТ

IP65

14254

Исполнение коммутационной

Пластмассовая

головки

ПРИМЕЧАНИЕ

Остальные технические характеристики соответствуют датчикам ДТС ХХ5 (см. таблицу 2.1).

Предельные допускаемые отклонения, соответствующие классу ДТС, приведены в таблице 2.3

и

соответствуют ГОСТ 6651.

Таблица 2.3 - Предельные допускаемые отклонения согласно ГОСТ 6651

Класс

Пределы допускаемых

Тип

Диапазон измерения*

допуска

отклонении от НСХ**

A

-50…+100 °C

± (0,15 + 0,002 ⋅ |t|) °C

M

B

-50…+200 °C

± (0,30 + 0,005 ⋅ |t|) °C

C

-180…+200 °C

± (0,60 + 0,01 ⋅ |t|) °C

-100…+450 °C (с проволочным ЧЭ);

A

± (0,15 + 0,002 ⋅ |t|) °C

-60…+300 °C (с пленочным ЧЭ)

-196…+660 °C (с проволочным ЧЭ);

Pt, П

B

± (0,30 + 0,005 ⋅ |t|) °C

-60…+500 °C (с пленочным ЧЭ)

-196…+660 °C (с проволочным ЧЭ);

C

± (0,60 + 0,01 ⋅ |t|) °C

-60…+600 °C (с пленочным ЧЭ)

ПРИМЕЧАНИЕ

* Диапазон измеряемых температур зависит от конструктивного исполнения датчика и

указывается в паспорте на датчик.

** |t| - абсолютное значение температуры измеряемой среды, °С.

Электрическое сопротивление изоляции между цепью ЧЭ и металлической частью защитной арматуры

(между цепями ЧЭ) датчика при подаче испытательного напряжения постоянного тока равного 100 В,

соответствует значениям, приведенным в таблице 2.4.

Таблица 2.4 - Электрическое сопротивление изоляции

Электрическое сопротивление изоляции, не

Температурный диапазон

менее

от 15 до 35 °C

100 МОм

от 100 до 250 °C

20 МОм

от 251 до 450 °C

2 МОм

от 451 до 650 °C

0,5 МОм

Минимальная глубина погружаемой части в зависимости от наружного диаметра и класса допуска

датчика приведена в таблице 2.5.

Таблица 2.5 - Минимальная глубина погружения

Минимальная глубина погружения

Наружный диаметр

ДТС

Класс допуска А

Класс допуска B

Класс допуска C

5 мм

55 мм

50 мм

6 мм

60 мм

55 мм

9

2 Технические характеристики и условия эксплуатации

Продолжение таблицы 2.5

Минимальная глубина погружения

Наружный диаметр

ДТС

Класс допуска А

Класс допуска B

Класс допуска C

8 мм

65 мм

60 мм

≥ 10 мм

80 мм

75 мм

ПРИМЕЧАНИЕ

Для ДТС с длиной монтажной части менее 50 мм минимальная глубина погружения равна

длине монтажной части.

Взрывозащищенные датчики ДТС EXI имеют маркировку взрывозащиты 0Ex ia IIC Т1... Т6 Ga X.

Датчики ДТС EXI относятся к электрооборудованию с взрывозащитой вида

«искробезопасная

электрическая цепь i», удовлетворяют требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначены

для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты.

Знак X, следующий за маркировкой взрывозащиты, означает:

• датчики должны подключаться к внешним цепям через искробезопасные барьеры с

соответствующими искробезопасными параметрами, имеющими действующие сертификаты

соответствия требованиям ТР ТС 012/2011;

• установка, подключение, эксплуатация, техническое обслуживание и отключение датчиков ДТС

должно производиться в соответствие с технической документацией производителя;

• температурный класс в маркировке взрывозащиты датчиков ДТС выбирается из максимальной

температуры окружающей среды и максимальной температуры контролируемой среды в

соответствии с таблицей 2.6.

Таблица 2.6 - Температурный класс в маркировке взрывозащиты

Температурный класс

Т1

Т2

Т3

Т4

Т5

Т6

Температура окружающей

и контролируемой среды,

425 °C

275 °C

195 °C

130 °C

95 °C

80 °C

не более

Параметры искробезопасных электрических цепей для ДТС EXI приведены в таблице 2.7.

Таблица 2.7 - Параметры искробезопасных электрических цепей

Параметр

Значение

Максимальное входное напряжение Ui

10,2 В

Максимальный входной ток Ii

200 мА

Максимальная внутренняя емкость Ci

2,75 мкФ

Максимальная внутренняя индуктивность Li

0,75 мГн

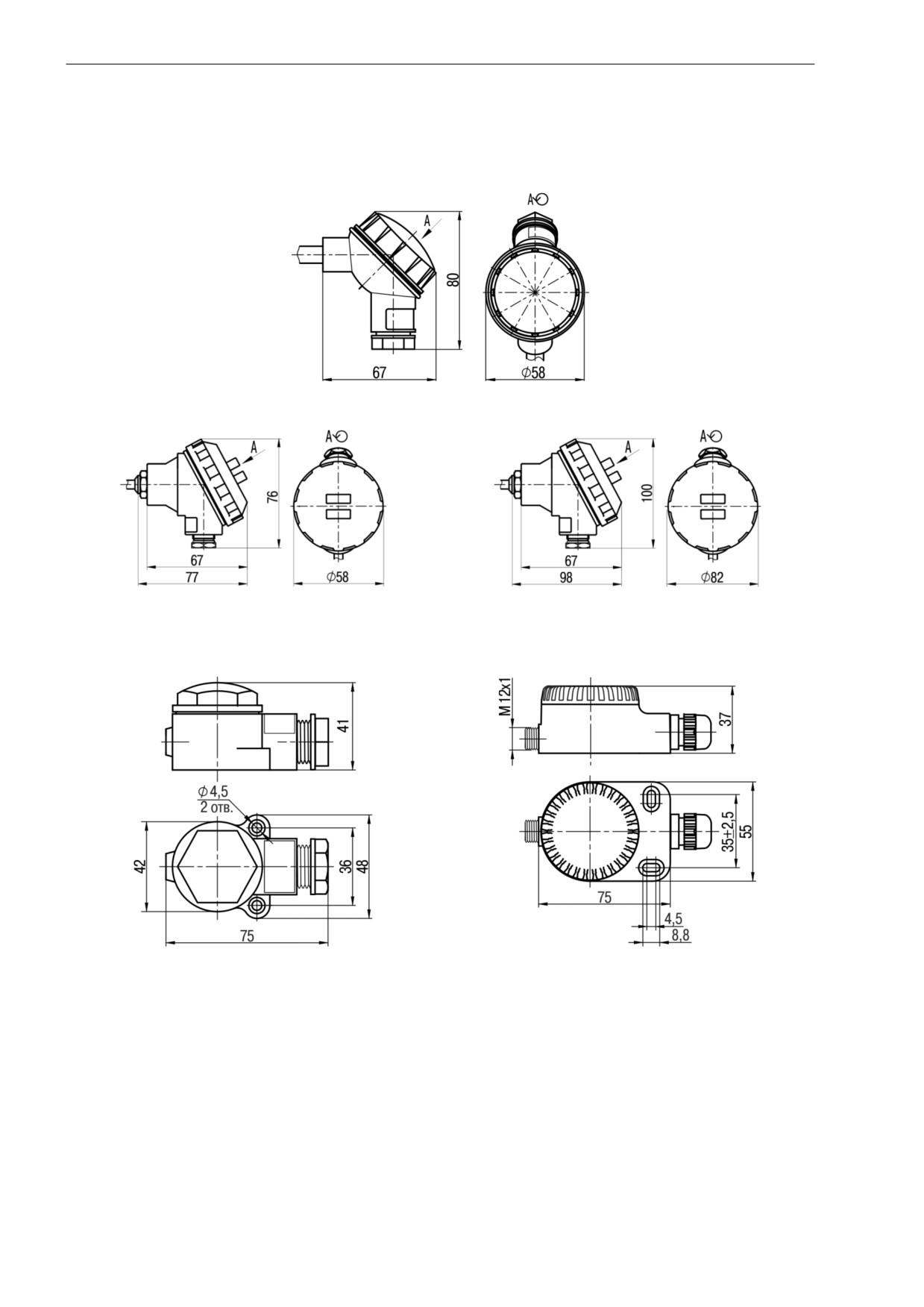

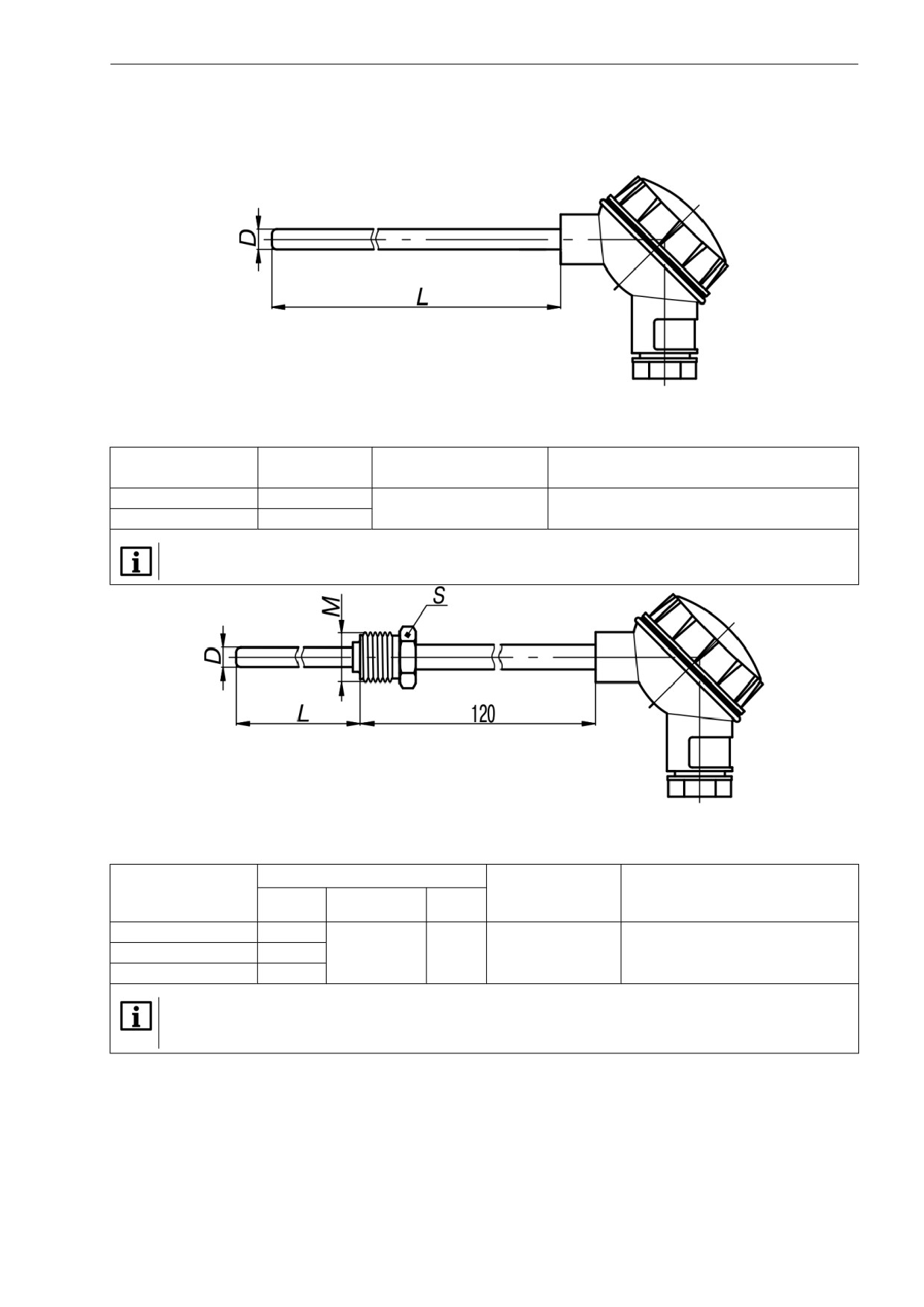

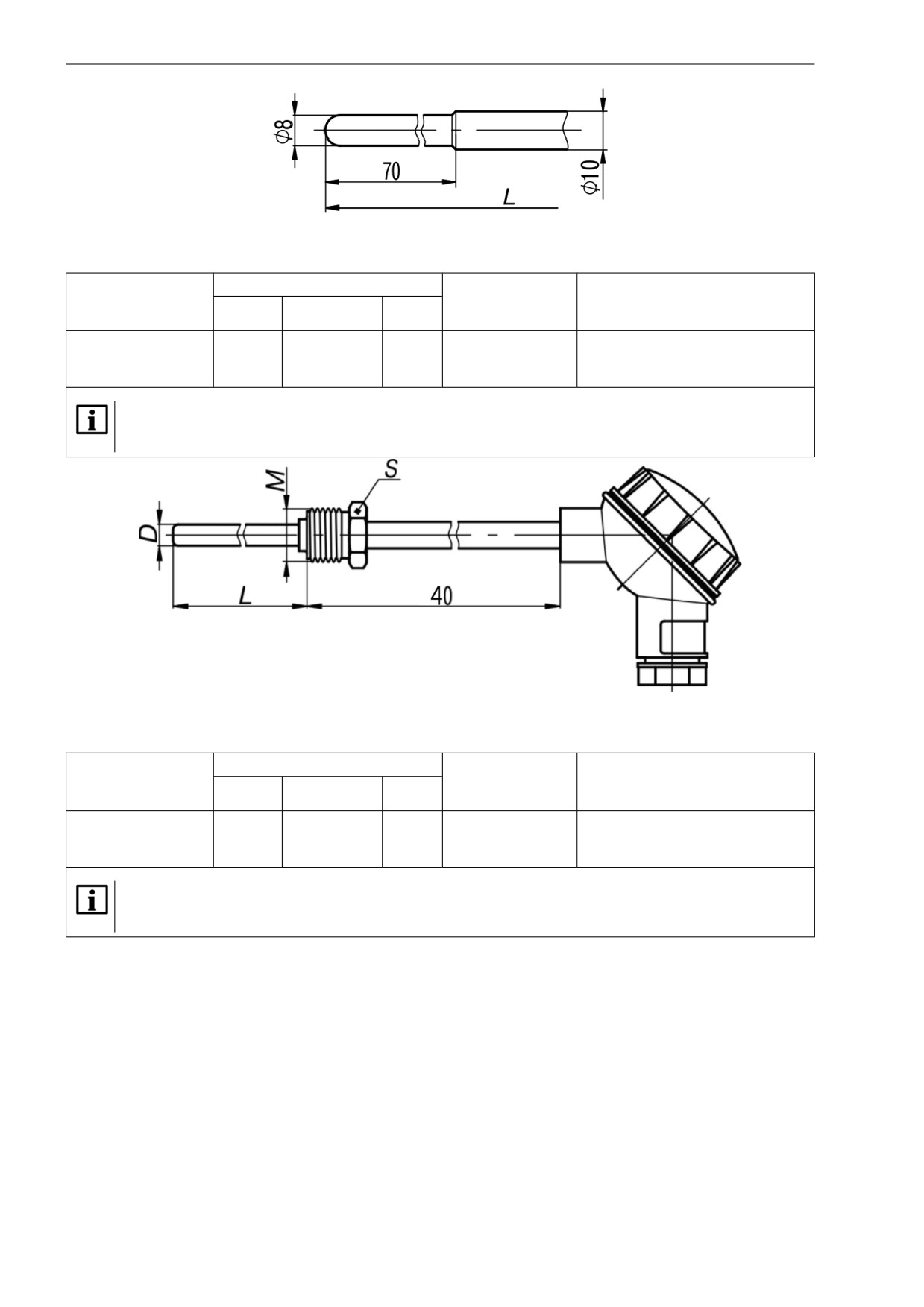

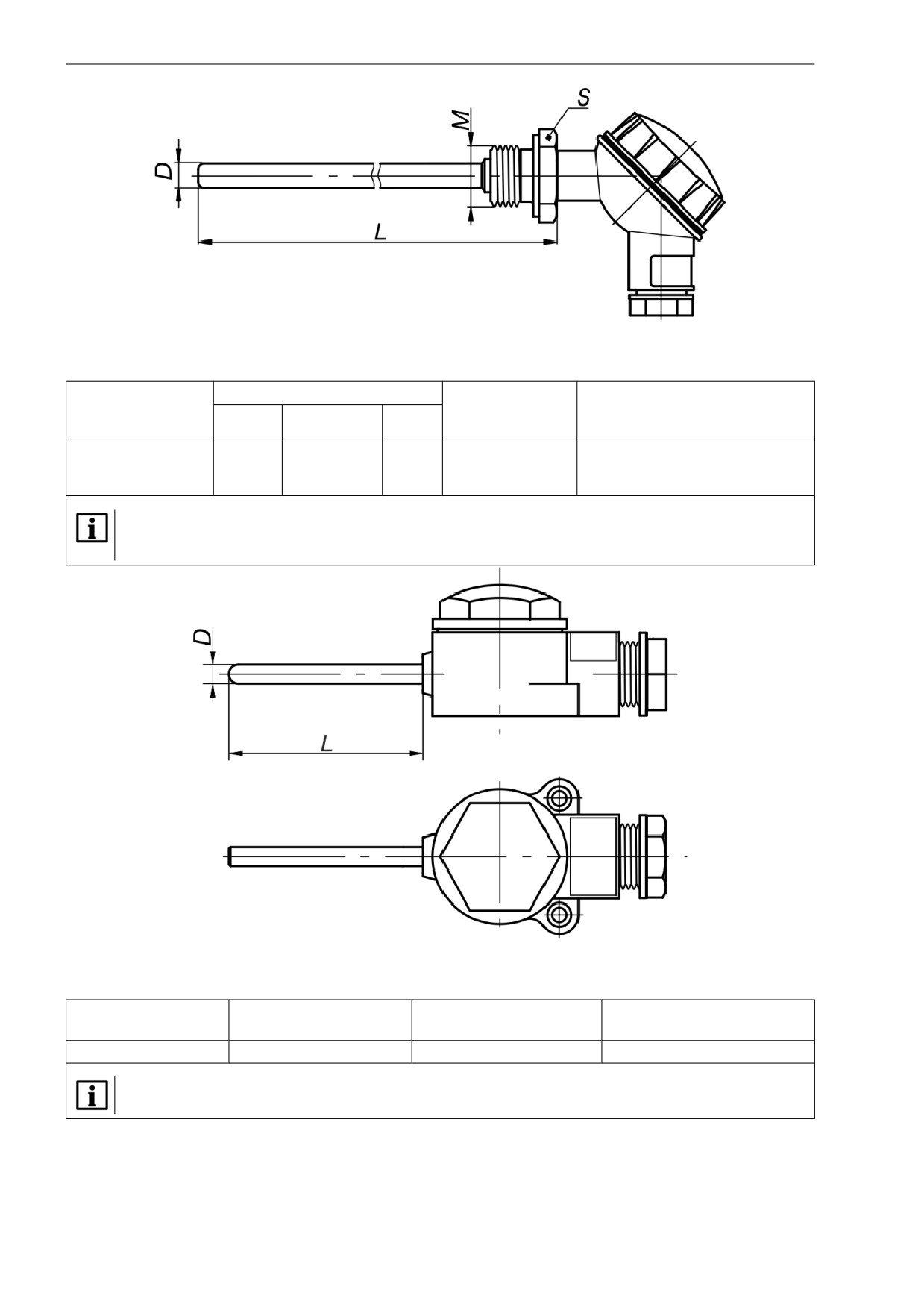

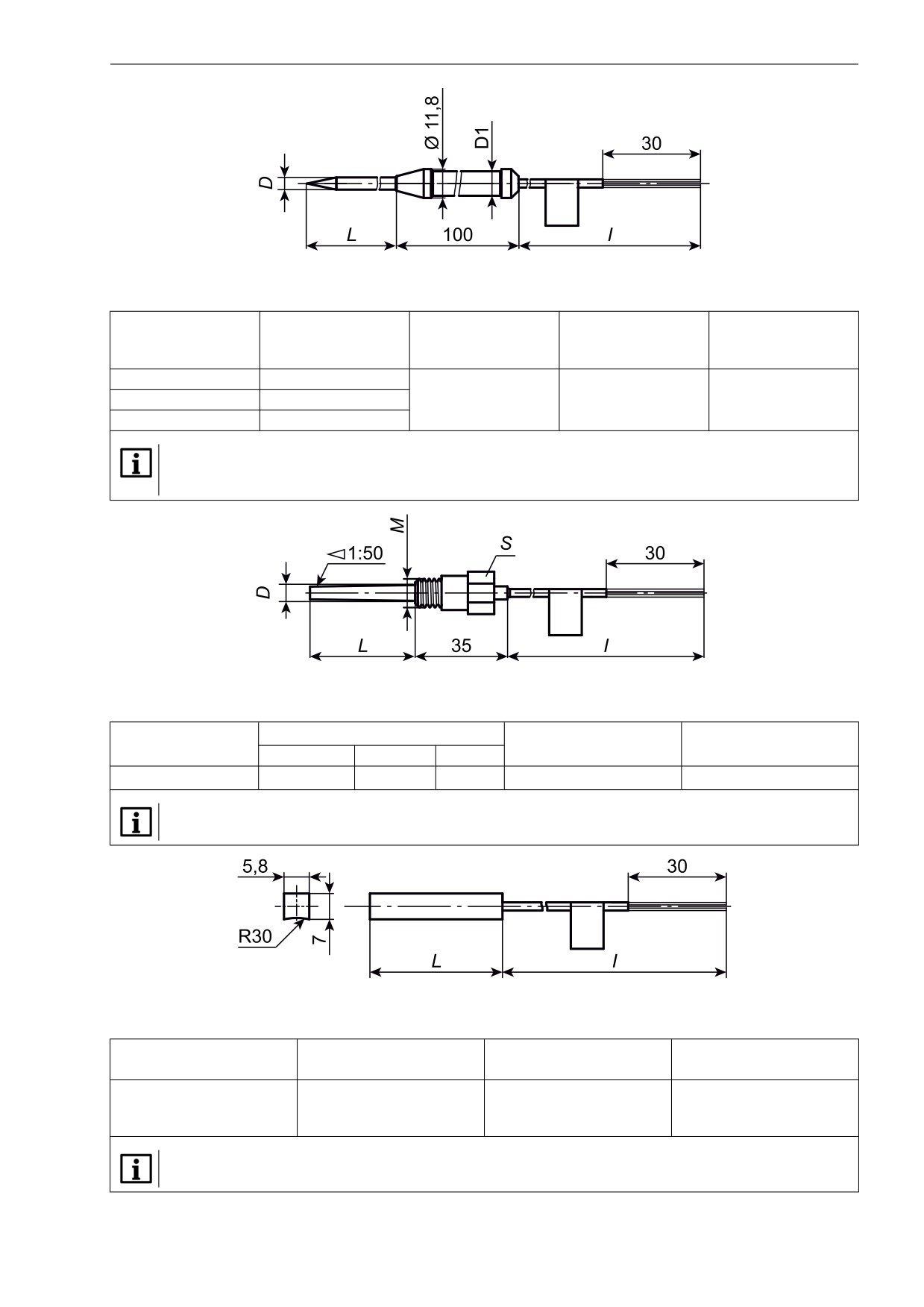

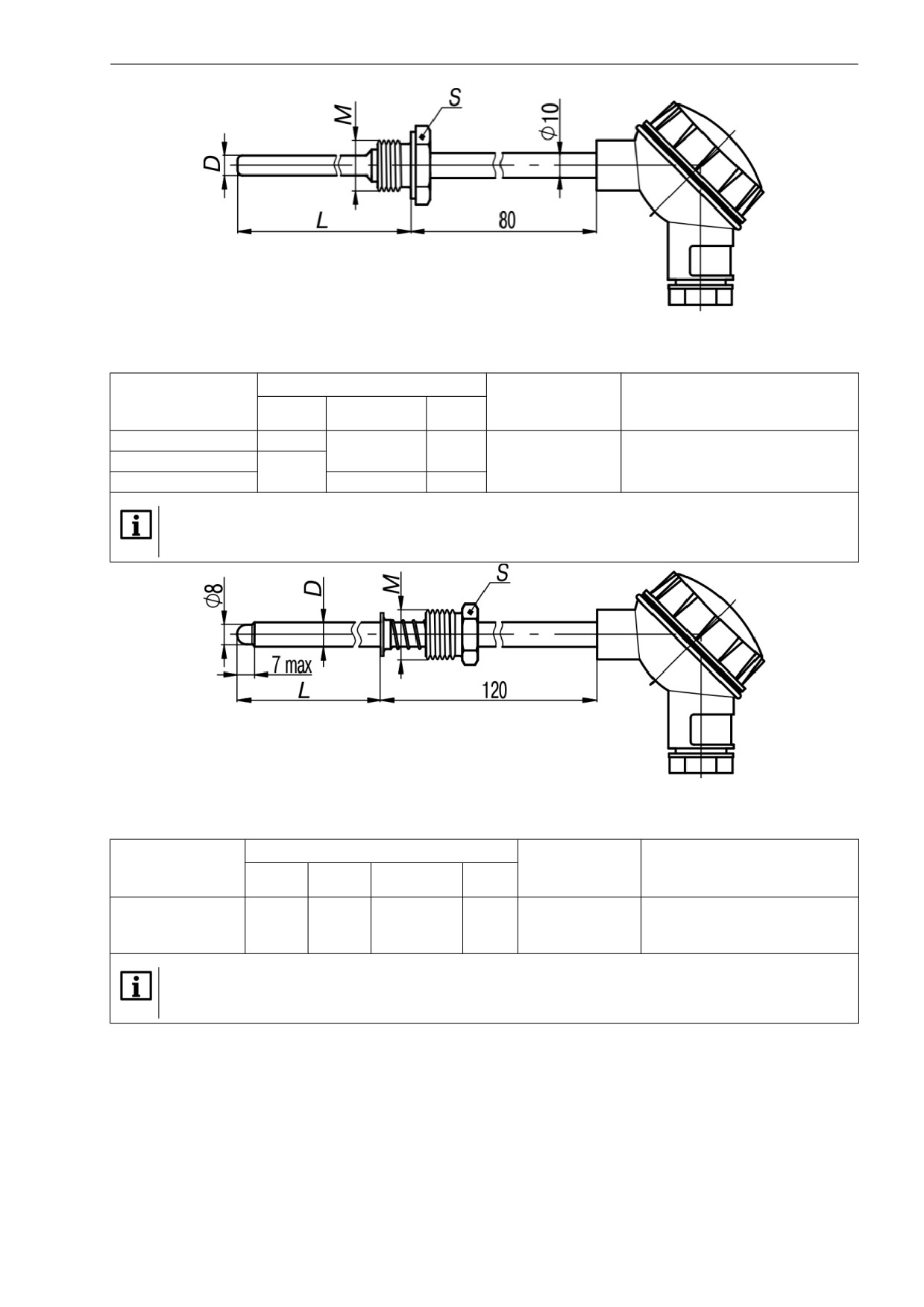

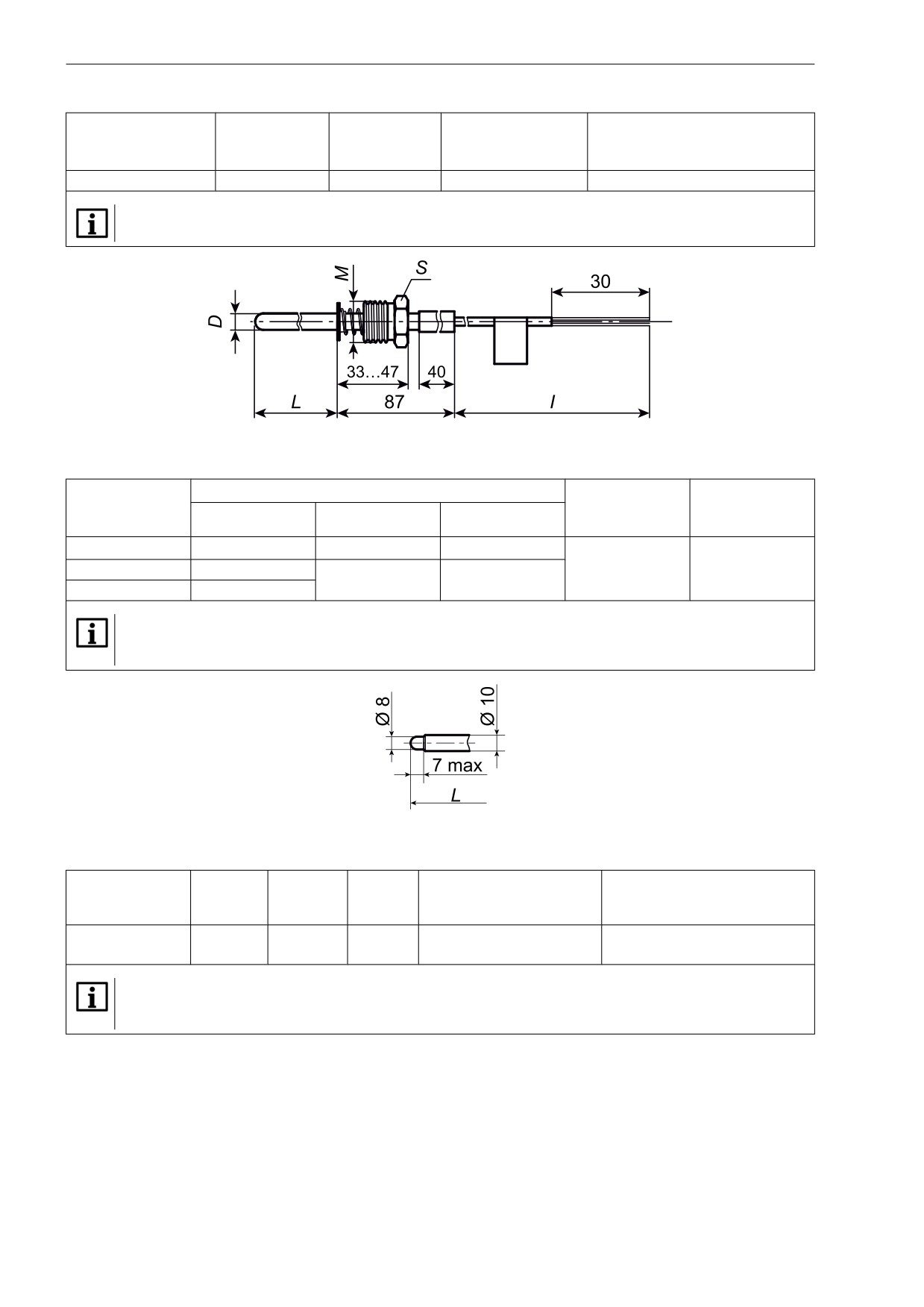

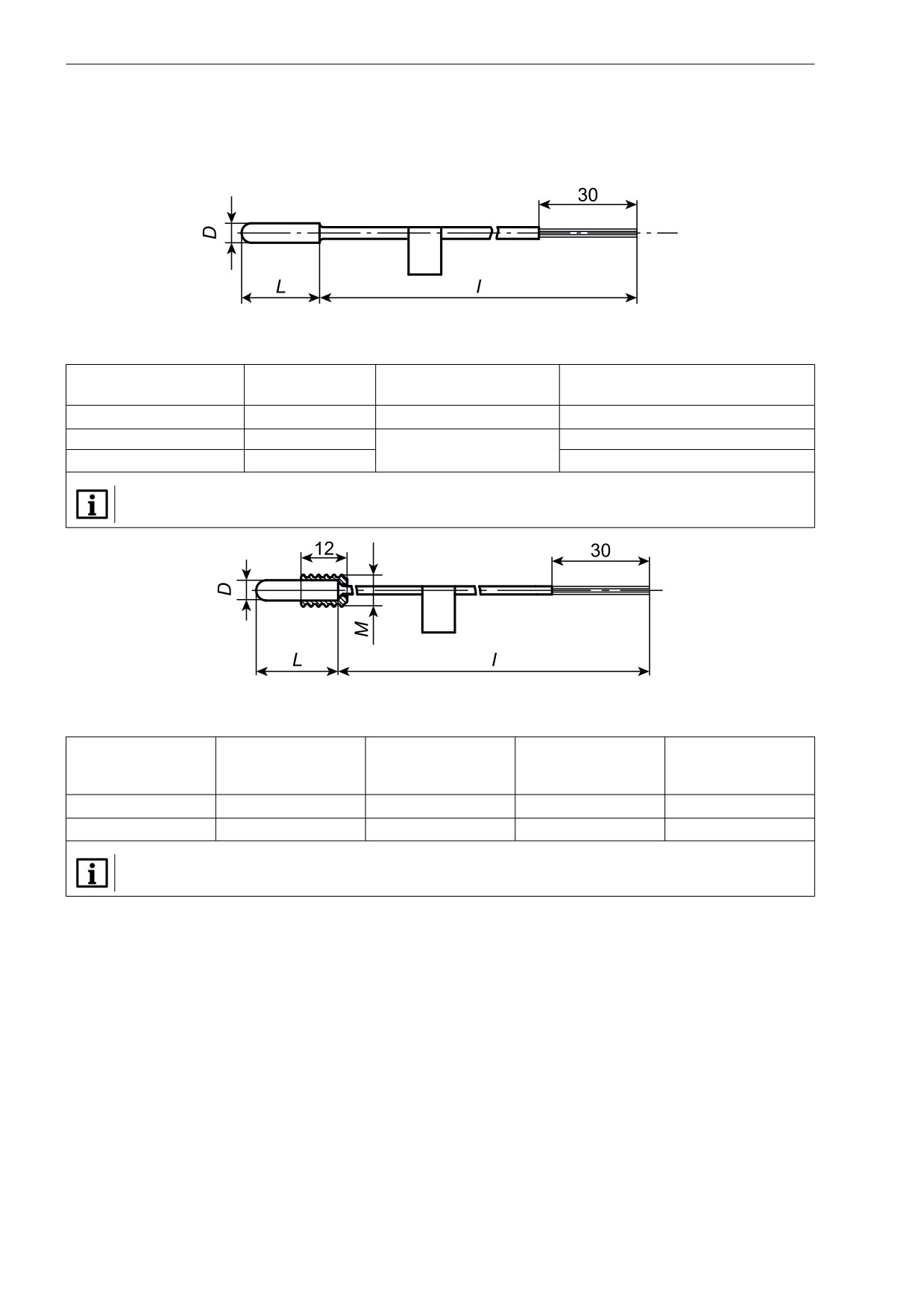

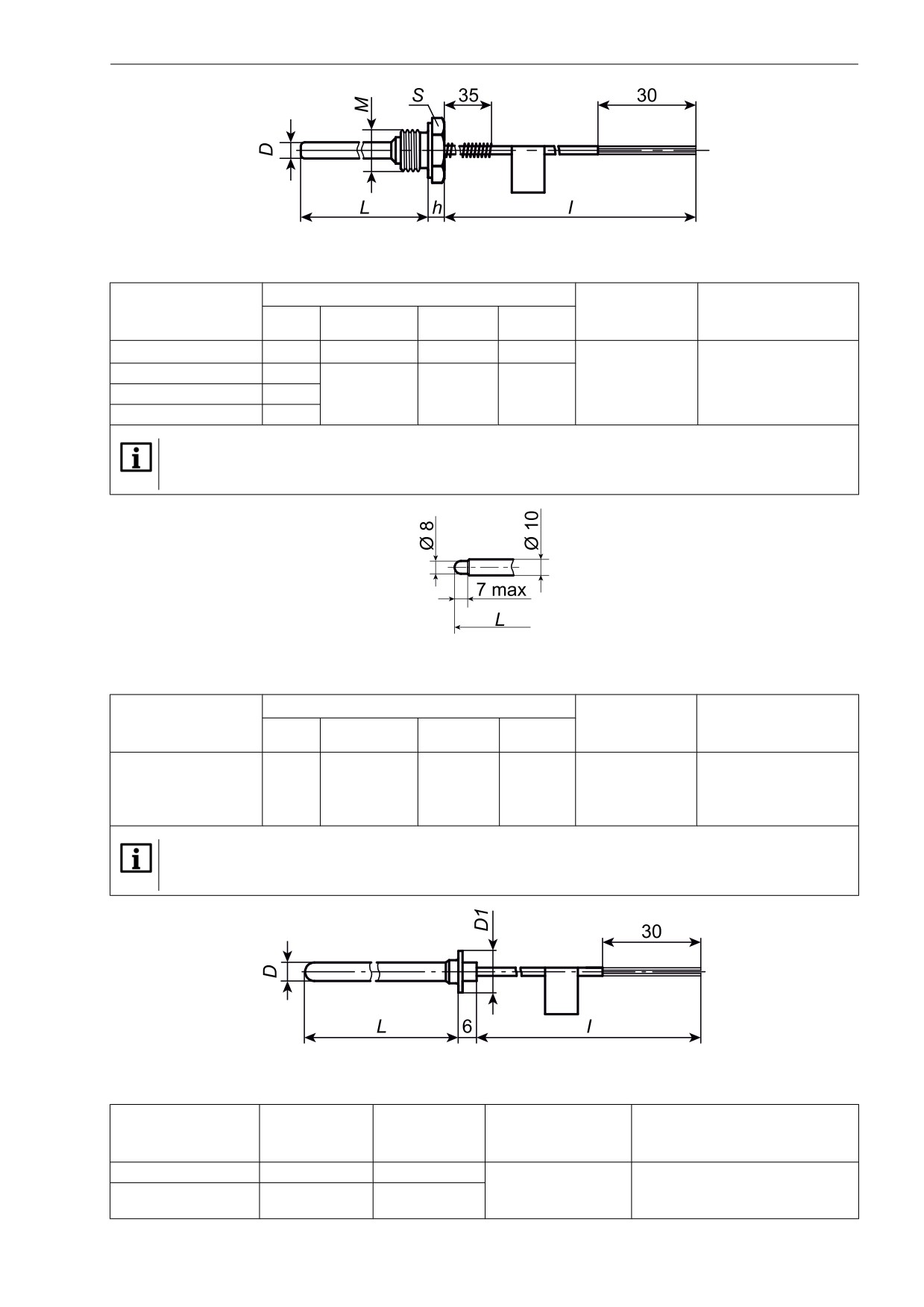

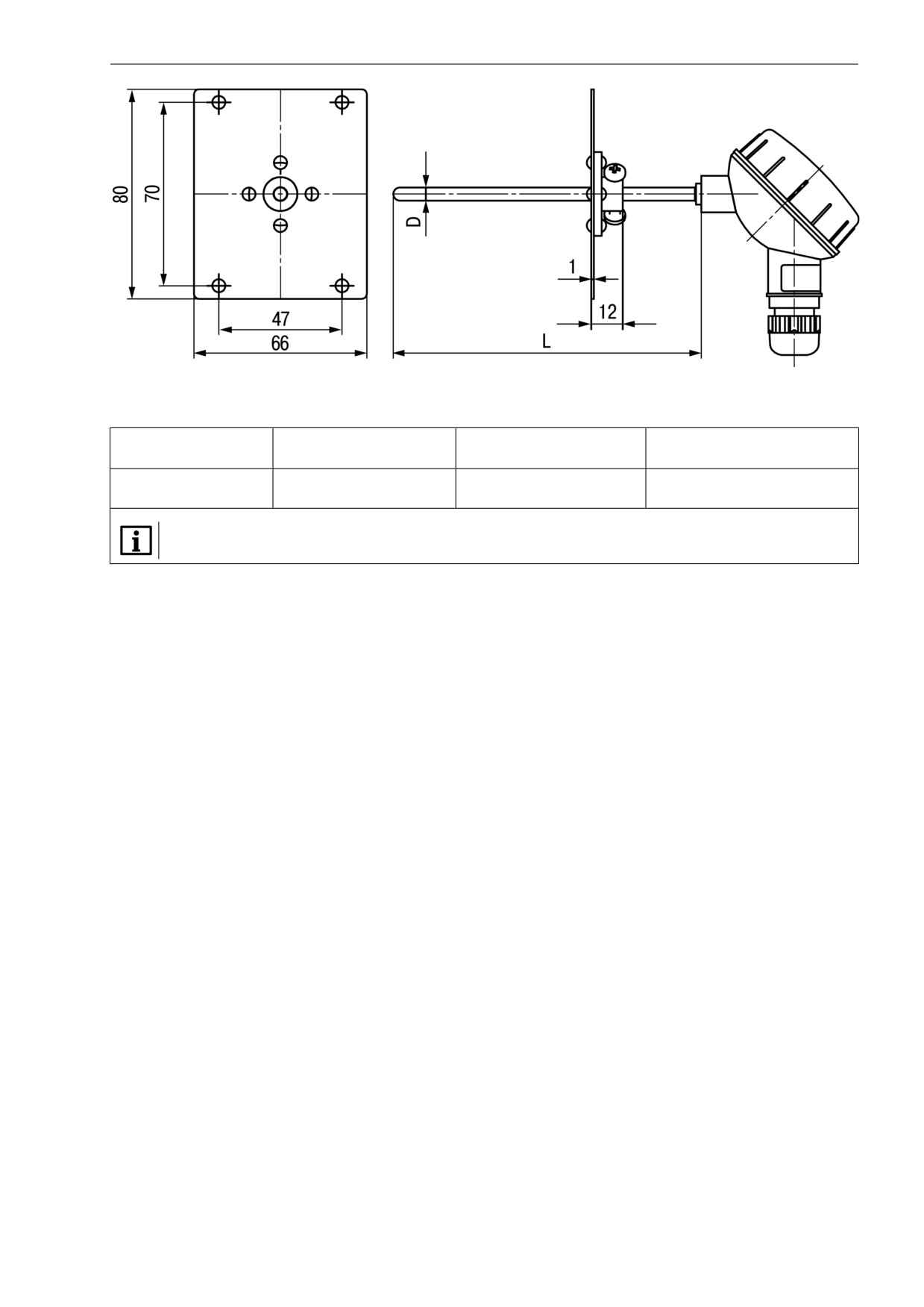

Габаритные и установочные размеры датчиков приведены в приложениях А , Б , В .

Датчики в зависимости от исполнения бывают в гладкой защитной арматуре, с фланцем или

резьбовым штуцером.

Резьбовой штуцер датчика в стандартном исполнении имеет метрическую резьбу согласно ГОСТ 8724.

По согласованию с потребителем допускается изготовление датчиков с резьбовыми штуцерами с

трубной цилиндрической резьбой согласно ГОСТ

6357

и с резьбовыми штуцерами с трубной

конической резьбой согласно ГОСТ 6211.

Датчики относятся к неремонтируемым и невосстанавливаемым изделиям.

2.2 Условия эксплуатации

Рабочие условия эксплуатации для коммутационных головок и кабельных выводов:

• помещения с нерегулируемыми климатическими условиями и (или) навесы;

• атмосферное давление от 84 до 106,7 кПа;

• температура в диапазоне от -60 до +85 °С и относительной влажностью не более 95 % при +35 °

С и более низких температурах без конденсации влаги.

10

4 Монтаж

4 Монтаж

Датчик следует монтировать с соблюдением мер безопасности из раздела 3.

Для установки датчика следует:

1. Распаковать датчик и проверить комплектность.

2. Выдержать датчик после извлечения из упаковки при температуре (20 ± 10) °С и относительной

влажности 30-80 % в течение 1-2 часов.

3. С коммутационной головки датчика (при наличии) снять крышку.

4. Проверить отсутствие механических повреждений датчика или защитного чехла и целостность

измерительной цепи. При наличии повреждений или отсутствии целостности цепи датчик

заменить новым.

5. Проверить сопротивление электрической изоляции между цепью ЧЭ и металлической частью

защитной арматуры при испытательном напряжении 100 В постоянного тока. Сопротивление

электрической изоляции должно соответствовать значениям, приведенным в таблице 2.4.

6. Просушить датчик при температуре (80 ± 10) °С в течение 3-5 часов. Если сопротивление

изоляции окажется меньше значений из таблицы 2.4, то повторить проверку сопротивления

изоляции.

7. Заменить датчик новым при неудовлетворительных результатах повторной проверки.

8. Подключить соединительные провода к контактам в коммутационной головке или к выводам

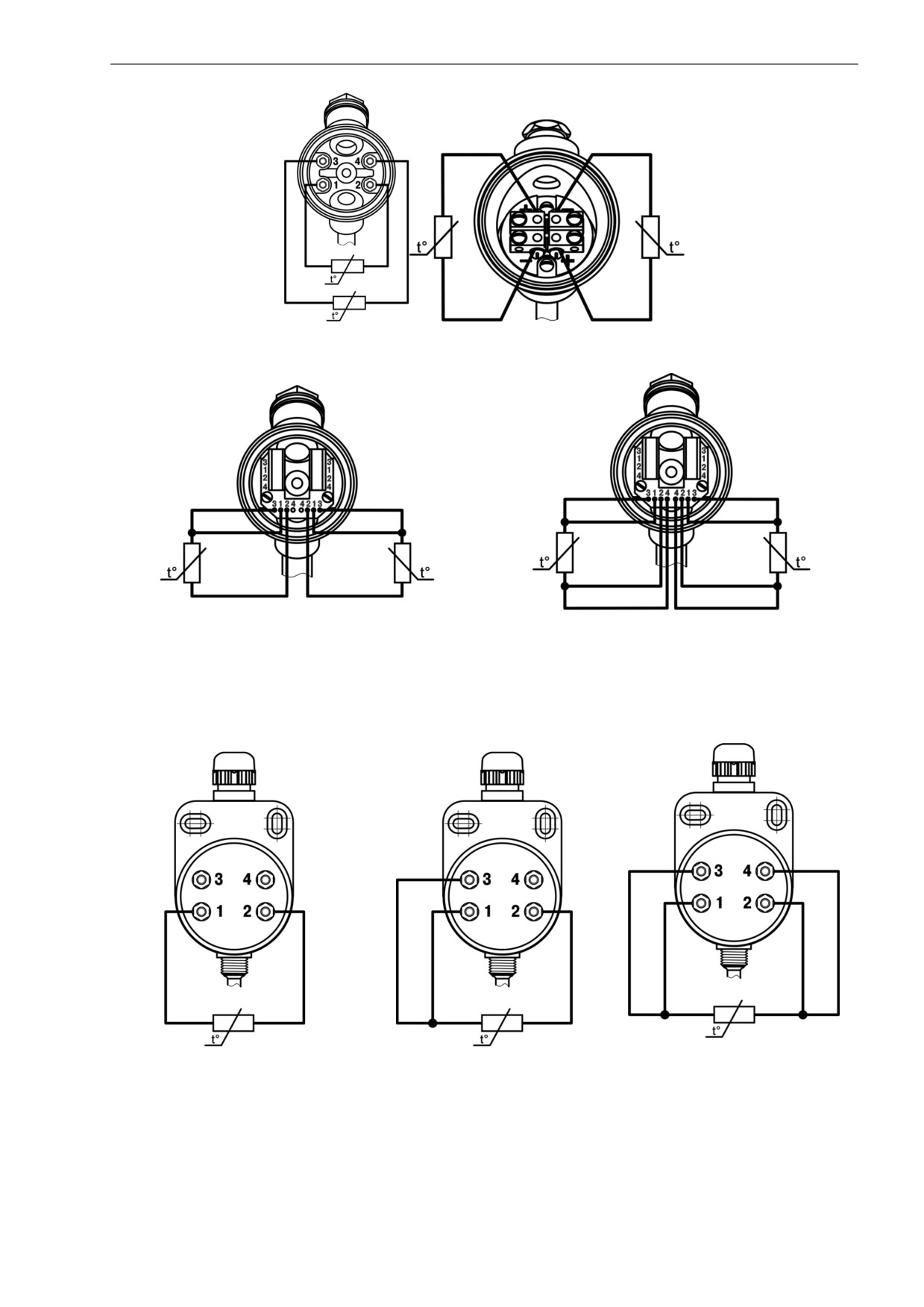

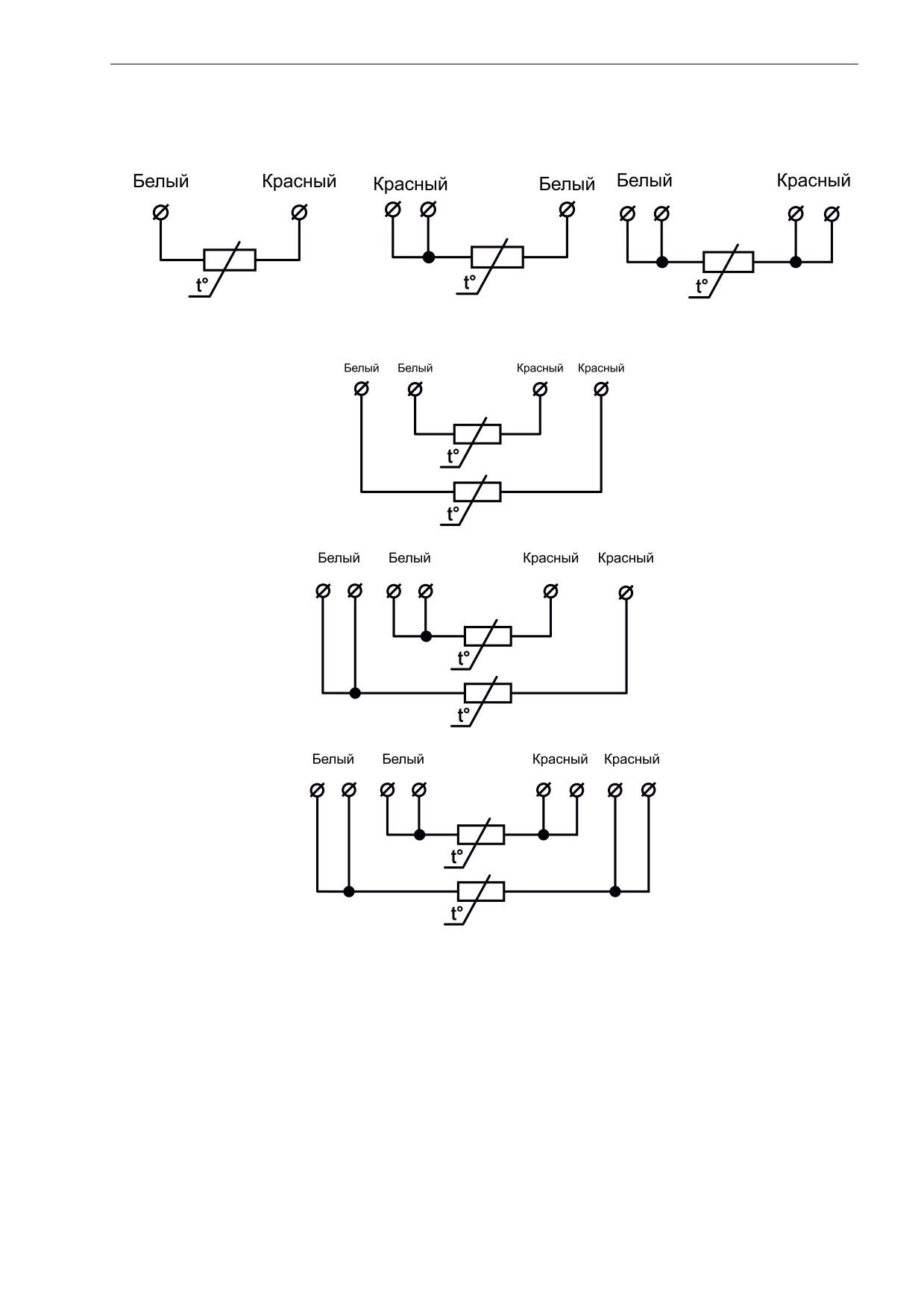

кабеля датчика (см. рисунок 4.1). Схемы внутренних соединений проводников приведены в

приложениях Г и Д .

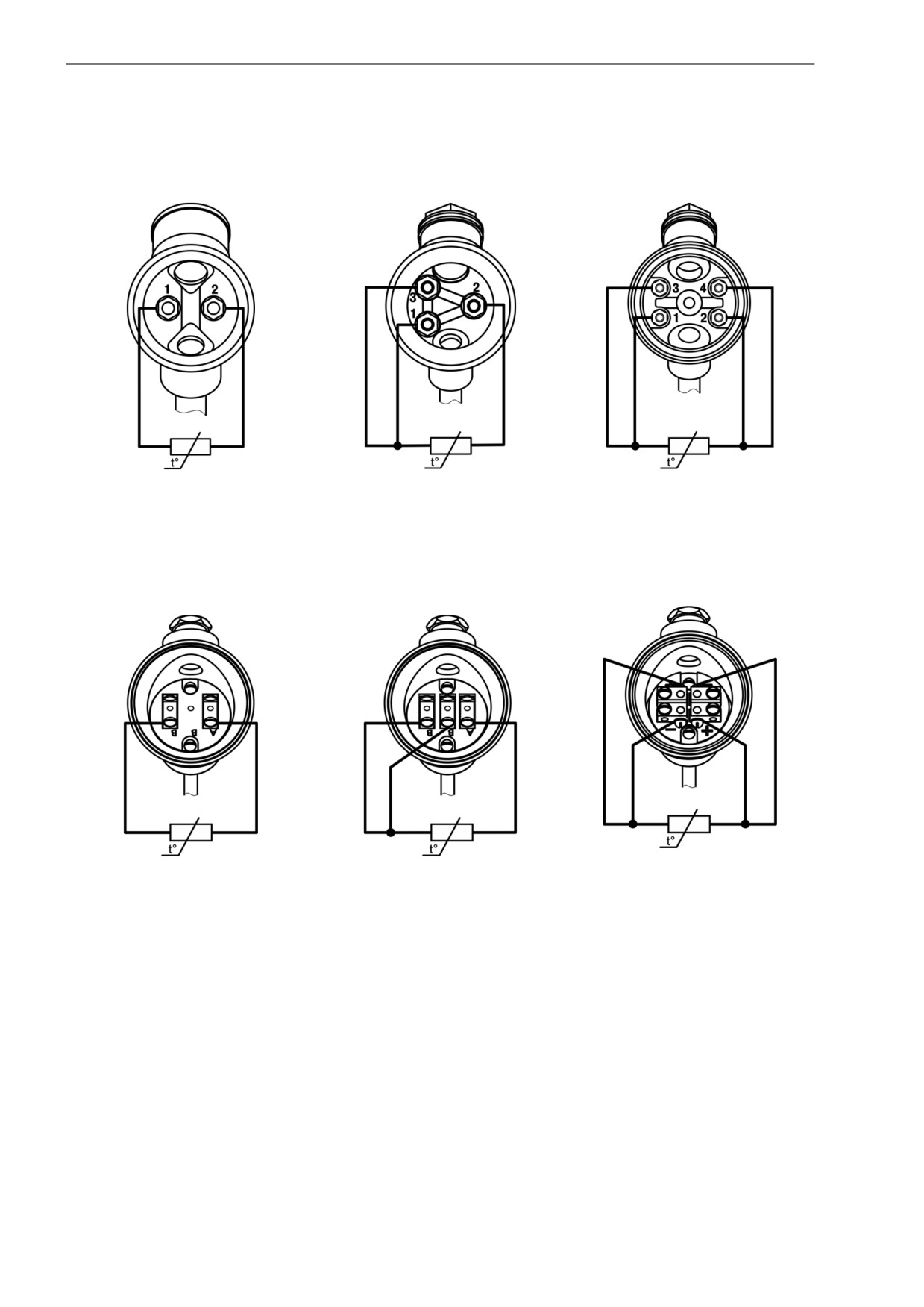

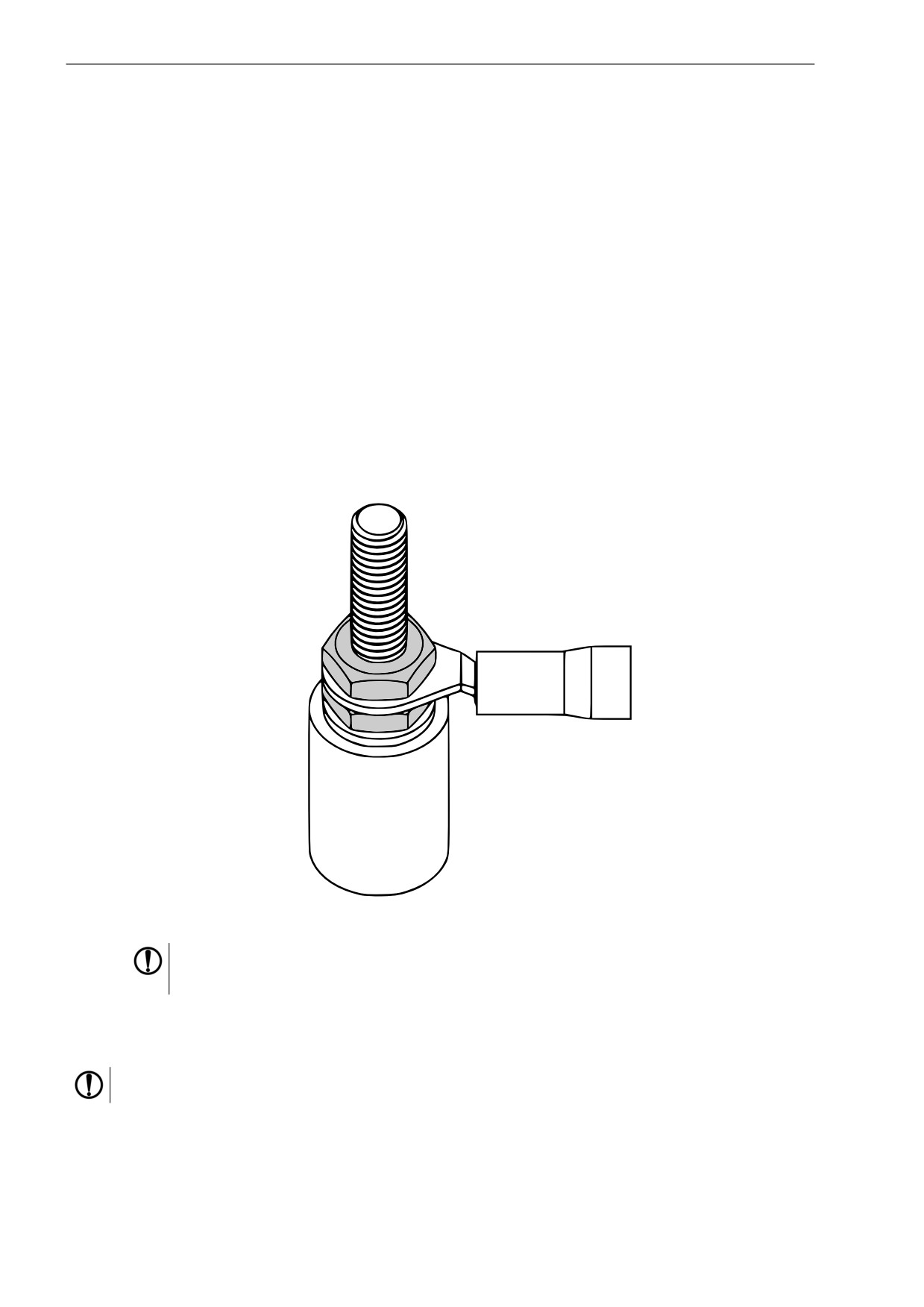

Рисунок 4.1 - Подключение соединительных проводов

ПРЕДУПРЕЖДЕНИЕ

Во время подключения соединительных проводов следует затягивать нижнюю и

верхнюю гайку.

9. Установить крышку в датчик с коммутационной головкой.

10. Установить датчик в заранее подготовленное место и подключить к вторичному прибору

согласно инструкции по эксплуатации вторичного прибора.

ПРЕДУПРЕЖДЕНИЕ

Датчик во взрывозащищенном исполнении следует подключать через барьер искрозащиты.

12

6 Техническое обслуживание

6 Техническое обслуживание

Техническое обслуживание датчика во время эксплуатации состоит из технического осмотра.

Во время выполнения работ по техническому обслуживанию датчика следует соблюдать меры

безопасности из раздела 3.

Технический осмотр датчика проводится обслуживающим персоналом не реже одного раза в 6 месяцев

и включает в себя:

• осмотр корпуса для выявления механических повреждений;

• очистку корпуса и клемм от загрязнений и посторонних предметов;

• проверку качества крепления преобразователя и подключения внешних связей.

Обнаруженные во время осмотра недостатки следует немедленно устранить.

ПРЕДУПРЕЖДЕНИЕ

Во время проверки подключения соединительных проводов следует убедиться, что затянута

нижняя и верхняя гайка (см. рисунок 4.1).

Эксплуатация датчика с повреждениями и неисправностями запрещается.

7 Транспортирование и хранение

Условия транспортирования и хранения датчика в упаковке предприятия-изготовителя должны

соответствовать условиям 6 ГОСТ 15150.

Датчик транспортируется всеми видами транспорта, в закрытых транспортных средствах на любые

расстояния, в соответствии с правилами перевозки грузов на транспорте данного вида.

Способ укладки датчика в упаковке на транспортное средство должен исключать их перемещение.

Допускается транспортирование датчика в контейнерах, обеспечивающих их неподвижность, без

упаковки согласно ГОСТ 21929.

Датчик должен храниться в сухих закрытых помещениях, согласно условиям хранения 3 ГОСТ 15150.

Воздух помещений не должен содержать пыли, а также агрессивных паров и газов, вызывающих

коррозию.

Датчик следует хранить в складских помещениях поставщика и потребителя согласно ГОСТ 15150.

8 Маркировка

На корпус датчика или прикрепленного к нему ярлыка наносятся:

• товарный знак предприятия-изготовителя;

• исполнение датчика;

• условное обозначение НСХ;

• рабочий диапазон измерений;

• класс допуска;

• заводской номер;

• год и месяц выпуска;

• знак утверждения типа средств измерения;

• маркировка взрывозащиты 0Ex ia IIC Т1…Т6 Ga X (для датчиков во взрывозащищенном

исполнении).

9 Комплектность

Наименование

Количество

Датчик

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность датчика. Полная

комплектность указывается в паспорте на датчик.

14

Конструктивные исполнения датчиков с кабельным выводом

Приложение А. Конструктивные исполнения датчиков с кабельным

выводом

Габаритные размеры конструктивных исполнений для датчиков с кабельным выводом приведены на

рисунках и таблицах ниже.

Рисунок А.1 - Конструктивные исполнения 014, 024, 214, 314 и 414

Таблица А.1 - Конструктивные исполнения 014, 024, 214, 314 и 414

Конструктивное

Материал защитной

D, мм

Длина монтажной части L, мм*

исполнение

арматуры

014

5

Латунь

25

024

8

30

Сталь 12Х18Н10Т

214, 314, 414

5

40, 50, 60, 80, 100, 120, 160

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

Рисунок А.2 - Конструктивные исполнения 034 и 044

Таблица А.2 - Конструктивные исполнения 034 и 044

Материал

Конструктивное

Длина монтажной

D, мм

M, мм

защитной

исполнение

части L, мм*

арматуры

034

5

8×1

Латунь

25

044

8

12 × 1,5

Сталь 12Х18Н10Т

30

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

16

Конструктивные исполнения датчиков с кабельным выводом

Рисунок А.3 - Конструктивные исполнения 054, 064, 074 и 194

Таблица А.3 - Конструктивные исполнения 054, 064, 074 и 194

Размеры, мм

Материал

Конструктивное

Длина монтажной

защитной

исполнение

D

M

S

h

части L, мм*

арматуры

054

6

16 × 1,5**

22

9

60, 80, 100, 120, 160,

064

8

Сталь

180, 200, 250, 320,

12Х18Н10Т

400, 500, 630,

074

10

20 × 1,5**

27

8

800,1000

194

6

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По специальному заказу возможно изготовление датчика с трубной резьбой.

Рисунок А.4 - Конструктивное исполнение 084 (остальное см. рисунок А.3)

Таблица А.4 - Конструктивное исполнение 084

Размеры, мм

Материал

Конструктивное

Длина монтажной

защитной

исполнение

D

M

S

h

части L, мм*

арматуры

60, 80, 100, 120, 160,

Сталь

180, 200, 250, 320,

084

10

20 × 1,5**

27

8

12Х18Н10Т

400, 500, 630,

800,1000

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По специальному заказу возможно изготовление датчика с трубной резьбой.

Рисунок А.5 - Конструктивные исполнения 094, 104 и 114

Таблица А.5 - Конструктивные исполнения 094, 104 и 114

Материал

Конструктивное

Длина монтажной части L,

D, мм

D1, мм

защитной

исполнение

мм*

арматуры

094

6

13

60, 80, 100, 120, 160, 180, 200,

Сталь 12Х18Н10Т

250, 320, 400, 500, 630,

104

8

18

800,1000

17

Конструктивные исполнения датчиков с кабельным выводом

Продолжение таблицы А.5

Материал

Конструктивное

Длина монтажной части L,

D, мм

D1, мм

защитной

исполнение

мм*

арматуры

114

10

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

Рисунок А.6 - Конструктивные исполнения 124, 134 и 144

Таблица А.6 - Конструктивные исполнения 124, 134 и 144

Конструктив-

Размеры, мм

Материал

Длина

ное

защитной

монтажной

D

M

S

исполнение

арматуры

части L, мм*

124

6

16 × 1,5**

17

60, 80, 120, 160,

Сталь

134

8

200, 250, 320,

20 × 1,5**

22

12Х18Н10Т

400, 500

144

10

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По специальному заказу возможно изготовление датчика с трубной резьбой.

Рисунок А.7 - Конструктивное исполнение 154 (остальное см. рисунок А.6)

Таблица А.7 - Конструктивное исполнение 154

Конструктив-

Материал защитной

Длина монтажной части L,

ное

D, мм

M, мм

S, мм

арматуры

мм*

исполнение

60, 80, 120, 160, 200, 250,

154

10

20 × 1,5**

22

Сталь 12Х18Н10Т

320, 400, 500

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** По специальному заказу возможно изготовление датчика с трубной резьбой.

18

Конструктивные исполнения датчиков с кабельным выводом

Рисунок А.8 - Конструктивное исполнение 164, 174 и 184

Таблица А.8 - Конструктивные исполнения 164, 174 и 184

Материал

Конструктивное

Длина монтажной

D, мм

D1, мм

защитной

исполнение

части L, мм*

арматуры

164**

4

60, 80, 100, 120,

174

5

10

Сталь 12Х18Н10Т

160, 200, 250, 320

184

6

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** Конструктивное исполнение только для датчика с ЧЭ Pt100.

Рисунок А.9 - Конструктивное исполнение 204

Таблица А.9 - Конструктивное исполнение 204

Конструктивное

Размеры, мм

Материал защитной

Длина монтажной

исполнение

арматуры

части L, мм*

D

M

S

204

6

10 × 1

14

Латунь

40, 65

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

Рисунок А.10 - Конструктивное исполнение 224

Таблица А.10 - Конструктивное исполнение 224

Конструктивное

Материал защитной

Длина монтажной

Параметры

исполнение

арматуры

части L, мм*

Датчик накладной на

224

трубопровод диаметром

Латунь

43

от 20 до 200 мм

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

19

Конструктивные исполнения датчиков с кабельным выводом

Рисунок А.11 - Конструктивное исполнение 294

Таблица А.11 - Конструктивное исполнение 294

Конструктивное

Материал защитной

Длина монтажной

D, мм

исполнение

арматуры

части L, мм*

60, 80, 100, 120, 160,

294**

3

Сталь 12Х18Н10Т

200, 250, 320

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

** Конструктивное исполнение только для датчика с ЧЭ Pt100, Pt500, Pt1000.

Рисунок А.12 - Конструктивное исполнение 324

Таблица А.12 - Конструктивное исполнение 324

Конструктивное

Материал защитной

Длина монтажной

D, мм

исполнение

арматуры

части L, мм*

324

6

Сталь 12Х18Н10Т

41

ПРИМЕЧАНИЕ

* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.

20

Конструктивные исполнения датчиков с коммутационной головкой

Приложение Б. Конструктивные исполнения датчиков с

коммутационной головкой

Габаритные размеры конструктивных исполнений для датчиков с коммутационной головкой приведены

на рисунках и таблицах ниже.

Рисунок Б.1 - Конструктивные исполнения 015 и 025

Таблица Б.1 - Конструктивные исполнения 015 и 025

Конструктивное

Материал защитной

D, мм

Длина монтажной части L, мм*

исполнение

арматуры

015

8

80, 100, 120, 160, 200, 250, 320, 400, 500,

Сталь 12Х18Н10Т

025

10

630, 800, 1000, 1250, 1600, 2000

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

Рисунок Б.2 - Конструктивные исполнения 035, 045 и 145

Таблица Б.2 - Конструктивные исполнения 035, 045 и 145

Размеры, мм

Материал

Конструктивное

Длина монтажной части L,

защитной

исполнение

D

M

S

мм*

арматуры

035

8

60, 80, 100, 120,160, 200, 250,

20 × 1,5

Сталь

045

10

22

320, 400, 500, 630, 800, 1000,

мм**

12Х18Н10Т

1250, 1600, 2000

145

6

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

** По специальному заказу возможно изготовление датчиков с трубной резьбой.

21

Конструктивные исполнения датчиков с коммутационной головкой

Рисунок Б.3 - Конструктивное исполнение 055 (остальное см. рисунок Б.2)

Таблица Б.3 - Конструктивное исполнение 055

Размеры, мм

Материал

Конструктивное

Длина монтажной части L,

защитной

исполнение

D

M

S

мм*

арматуры

80, 100, 120,160, 200, 250, 320,

20 × 1,5

Сталь

055

10

22

400, 500, 630, 800, 1000, 1250,

мм**

12Х18Н10Т

1600, 2000

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

** По специальному заказу возможно изготовление датчиков с трубной резьбой.

Рисунок Б.4 - Конструктивное исполнение 335

Таблица Б.4 - Конструктивное исполнение 335

Размеры, мм

Материал

Конструктивное

Длина монтажной части L,

защитной

исполнение

D

M

S

мм*

арматуры

60, 80, 100, 120,160, 200, 250,

20 × 1,5

Сталь

335

8

22

320, 400, 500, 630, 800, 1000,

мм**

12Х18Н10Т

1250, 1600, 2000

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

** По специальному заказу возможно изготовление датчиков с трубной резьбой.

22

Конструктивные исполнения датчиков с коммутационной головкой

Рисунок Б.5 - Конструктивные исполнения 065, 075 и 085

Таблица Б.5 - Конструктивные исполнения 065, 075 и 085

Размеры, мм

Материал

Конструктивное

Длина монтажной части L,

защитной

исполнение

D

M

S

мм*

арматуры

065

8

20 × 1,5

80, 100, 120,160, 200, 250, 320,

27

Сталь

075

мм**

400, 500, 630, 800, 1000, 1250,

10

12Х18Н10Т

1600, 2000

085

27 × 2 мм**

32

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

** По специальному заказу возможно изготовление датчиков с трубной резьбой.

Рисунок Б.6 - Конструктивное исполнение 095

Таблица Б.6 - Конструктивное исполнение 095

Размеры, мм

Материал

Конструктивное

Длина монтажной части L,

защитной

исполнение

D

D1

M

S

мм*

арматуры

80, 100, 120,160, 200, 250,

20 × 1,5

Сталь

095

10

18

22

320, 400, 500, 630, 800,

мм**

12Х18Н10Т

1000, 1250, 1600, 2000

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

** По специальному заказу возможно изготовление датчиков с трубной резьбой.

23

Конструктивные исполнения датчиков с коммутационной головкой

Рисунок Б.7 - Конструктивное исполнение 105

Таблица Б.7 - Конструктивное исполнение 105

Размеры, мм

Материал

Конструктивное

Длина монтажной части L,

защитной

исполнение

D

M

S

мм*

арматуры

80, 100, 120,160, 200, 250, 320,

20 × 1,5

Сталь

105

8

27

400, 500, 630, 800, 1000, 1250,

мм**

12Х18Н10Т

1600, 2000

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

** По специальному заказу возможно изготовление датчиков с трубной резьбой.

Рисунок Б.8 - Конструктивное исполнение 125Л

Таблица Б.8 - Конструктивное исполнение 125Л

Конструктивное

Материал защитной

Длина монтажной части L,

D, мм

исполнение

арматуры

мм*

125Л

6

Сталь 12Х18Н10Т

60, 80, 100, 120

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

24

Конструктивные исполнения датчиков с коммутационной головкой

Рисунок Б.9 - Конструктивное исполнение 405

Таблица Б.9 - Конструктивное исполнение 405

Конструктивное

Материал защитной

Длина монтажной части L,

D, мм

исполнение

арматуры

мм*

80, 100, 120, 160, 180, 200,

405

5

Сталь 12Х18Н10Т

250, 320

ПРИМЕЧАНИЕ

* Длина монтажной части L выбирается при заказе.

25

Конструктивные исполнения коммутационных головок

Приложение В. Конструктивные исполнения коммутационных

головок

Габаритные размеры коммутационных головок датчиков приведены на рисунках ниже.

ДТС ХХ5

Рисунок В.1 - Коммутационная головка пластмассовая

Рисунок В.2 - Стандартная металлическая

Рисунок В.3 - Увеличенная металлическая

коммутационная головка

коммутационная головка

ДТС 125Л

Рисунок В.4 - Стандартная пластмассовая

Рисунок В.5 - Увеличенная пластмассовая

коммутационная головка

коммутационная головка

26

Схемы внутренних соединений проводов ДТС ХХ4

Приложение Г. Схемы внутренних соединений проводов ДТС ХХ4

Схемы внутренних соединений проводов датчиков с кабельным выводом с одним ЧЭ приведены на

рисунках ниже.

Рисунок Г.1 - Двухпроводная

Рисунок Г.2 - Трехпроводная

Рисунок Г.3 - Трехпроводная

схема внутренних соединений

схема внутренних соединений

схема внутренних соединений

проводов с одним ЧЭ

проводов с одним ЧЭ

проводов с одним ЧЭ

Рисунок Г.4 - Двухпроводная схема внутренних соединений проводов с двумя ЧЭ

Рисунок Г.5 - Трехпроводная схема внутренних соединений проводов с двумя ЧЭ

Рисунок Г.6 - Четырехпроводная схема внутренних соединений проводов с двумя ЧЭ

27

Схемы подключения проводов к клеммам коммутационных головок ДТС ХХ5

Приложение Д. Схемы подключения проводов к клеммам

коммутационных головок ДТС ХХ5

Схемы подключения проводов к клеммам коммутационных головок ДТС ХХ5 (кроме ДТС 125Л) с одним

ЧЭ приведены на рисунках ниже.

Рисунок Д.1 - Двухпроводная

Рисунок Д.2 - Трехпроводная

Рисунок Д.3 -

схема подключения проводов

схема подключения проводов

Четырехпроводная схема

к клеммам пластмассовой

к клеммам пластмассовой

подключения проводов к

коммутационной головки с

коммутационной головки с

клеммам пластмассовой

одним ЧЭ

одним ЧЭ

коммутационной головки с

одним ЧЭ

Рисунок Д.6 -

Рисунок Д.4 - Двухпроводная

Рисунок Д.5 - Трехпроводная

Четырехпроводная схема

схема подключения проводов

схема подключения проводов

подключения проводов к

к клеммам металлической

к клеммам металлической

клеммам металлической

коммутационной головки с

коммутационной головки с

коммутационной головки с

одним ЧЭ

одним ЧЭ

одним ЧЭ

Схемы подключения проводов к клеммам коммутационных головок ДТС ХХ5 с двумя ЧЭ приведены на

рисунках ниже.

28

Схемы подключения проводов к клеммам коммутационных головок ДТС ХХ5

Рисунок Д.7 - Двухпроводная схема подключения проводов к клеммам коммутационной

головки с двумя ЧЭ

Рисунок Д.8 - Трехпроводная схема

Рисунок Д.9 - Четырехпроводная схема

подключения проводов к клеммам

подключения проводов к клеммам

коммутационной головки с двумя ЧЭ

коммутационной головки с двумя ЧЭ

Схемы подключения проводов к клеммам коммутационных головок ДТС 125Л с одним ЧЭ приведены

на рисунках ниже.

Рисунок Д.12 -

Рисунок Д.10 - Двухпроводная

Рисунок Д.11 - Трехпроводная

Четырехпроводная схема

схема подключения проводов

схема подключения проводов

подключения проводов к

к клеммам пластмассовой

к клеммам пластмассовой

клеммам пластмассовой

коммутационной головки

коммутационной головки

коммутационной головки

ДТС 125Л с одним ЧЭ

ДТС 125Л с одним ЧЭ

ДТС 125Л с одним ЧЭ

29

///////////////////////////////////////
