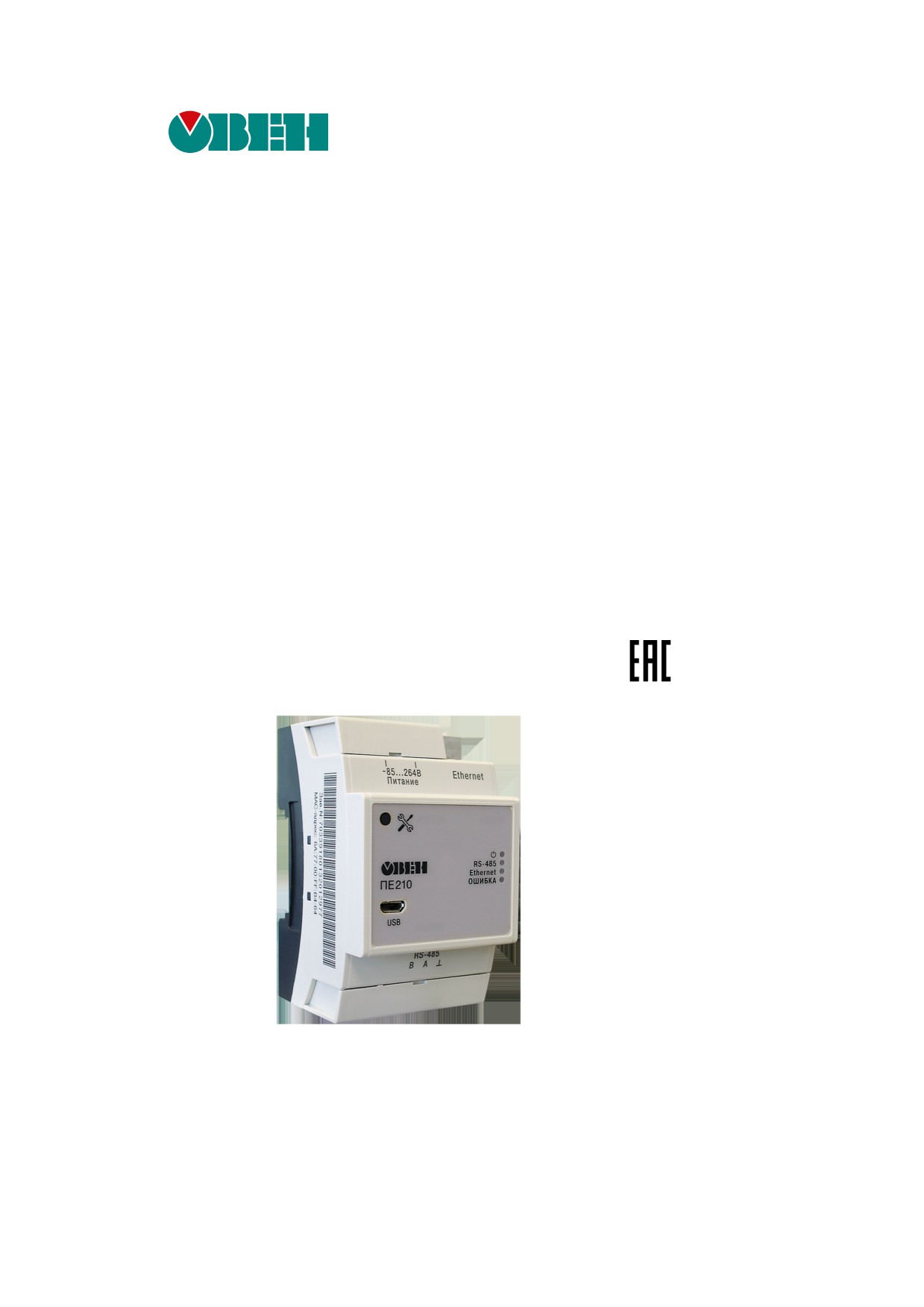

Шлюз сетевой для доступа к сервису OwenCloud ПЕ210. Руководство по эксплуатации

ПЕ210

Шлюз сетевой для доступа к сервису

OwenCloud

02.2020

версия 1.12

Содержание

Предупреждающие сообщения

Введение

Используемые аббревиатуры

Назначение

Технические характеристики и условия эксплуатации

2.1 Технические характеристики

2.2 Условия эксплуатации

Меры безопасности

Монтаж

Подключение

5.1 Рекомендации по подключению

5.2 Назначение клемм

5.3 Подключение по интерфейсу RS-485

Устройство и принцип работы

6.1 Устройство

6.2 Принцип работы

6.3 Индикация и управление

Настройка

7.1 Подключение к ПО «OWEN Configurator»

7.2 Настройка сетевых параметров шлюза

7.3 Подключение приборов к облачному сервису OwenCloud

7.4 Ограничение обмена данными при работе с облачным сервисом

7.5 Задание идентификатора для подключения к облачному сервису

7.6 Восстановление заводских настроек

Техническое обслуживание

8.1 Общие указания

Комплектность

10 Маркировка

11 Упаковка

12 Транспортирование и хранение

13 Гарантийные обязательства

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,

которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может

привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая

может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,

а также информацию для эффективной и безаварийной работы оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не

будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства

в связи с любым ущербом, возникшим в результате установки или использования прибора

с нарушением действующей нормативно-технической документации.

Введение

Настоящее руководство по эксплуатации предназначено для ознакомления с устройством, принципом

работы и техническим обслуживанием шлюза ПЕ210 (далее по тексту «прибор», «шлюз»).

Подключение, регулировка и техобслуживание прибора должны производиться только

квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

Обозначение прибора при заказе: ПЕ210-230 и ПЕ210-24.

Используемые аббревиатуры

ПК - персональный компьютер.

DHCP - сетевой сервис автоматического присвоения IP-адресов и установки других сетевых

параметров.

OwenCloud - облачный сервис, который применяется для удаленного мониторинга, управления и

хранения архивов данных приборов, используемых в системах автоматизации.

USB - последовательный интерфейс для подключения периферийных устройств к вычислительной

технике.

1 Назначение

Шлюз сетевой ПЕ210

предназначен для подключения приборов компании

«ОВЕН» и других

производителей к облачному сервису OwenCloud. Для связи с приборами в ПЕ210 встроен интерфейс

RS-485.

Шлюз сетевой ПЕ210 имеет два исполнения по напряжению питания:

• ПЕ210-230 — с номинальным напряжением питания 230 В переменного тока;

• ПЕ210-24 — с номинальным напряжением питания 24 В постоянного тока.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Технические характеристики

Характеристика

Значение

Питание

ПЕ210-230

Напряжение питания

~85...264 В (номинальное ~230 В)

Частота тока

45...65 Гц

ПЕ210-24

Напряжение питания

10...48 В (номинальное = 24 В)

Потребляемая мощность, не более

6 ВА (для модификации

ПЕ210-230);

6 Вт (для модификации

ПЕ210-24

Гальваническая изоляция

Есть, основная усиленная

Электрическая прочность изоляции

2300 В, переменный ток

(ГОСТ IEC 61131-2-2012)

Интерфейсы

Для подключения прибора к шлюзу:

Тип интерфейса

RS-485

Скорость передачи данных

от 1200 до 115200 bps

Для подключения к OwenCloud

Еthernet

10 Mbit

100 Mbit

Для конфигурирования

USB 2.0 (MicroUSB)

Ethernet 10/100 Mbit

Общие параметры

Габаритные размеры

90 х 62 х 53,6 мм

Степень защиты корпуса

IP20

Средний срок службы

10 лет

Масса, не более

0,25 кг

2.2 Условия эксплуатации

Условия эксплуатации:

• температура окружающего воздуха от минус 40 до плюс

55 °С;

• относительная влажность воздуха не более 80 % (при +25 °С без конденсации влаги);

• атмосферное давление от 84 до 106,7 кПа;

• закрытые взрывобезопасные помещения без агрессивных паров и газов.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует

группе

исполнения N2 по ГОСТ Р 52931-2008.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует

группе

исполнения B4 по ГОСТ Р 52931-2008.

По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р

52931-2008.

3 Меры безопасности

Во время эксплуатации и технического обслуживания следует соблюдать требования ГОСТ 12.3.019-

80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации

электроустановок потребителей».

ОПАСНОСТЬ

Во время эксплуатации прибора открытые контакты клеммника находятся под напряжением,

опасным для жизни человека.

Прибор следует устанавливать в специализированных шкафах, доступ внутрь которых разрешен

только квалифицированным специалистам. Любые подключения к прибору и работы по его

техническому обслуживанию следует производить только при отключенном питании прибора и

подключенных к нему устройств.

Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы прибора.

ВНИМАНИЕ

Запрещается использование прибора при наличии в атмосфере кислот, щелочей, масел и иных

агрессивных веществ.

4 Монтаж

Прибор устанавливается в шкафу электрооборудования. Конструкция шкафа должна обеспечивать

защиту прибора от попадания влаги, грязи и посторонних предметов.

Для установки прибора следует выполнить действия:

1. Убедиться в наличии свободного пространства для подключения прибора и прокладки

проводов.

2. Закрепить прибор на DIN-рейке или на вертикальной поверхности при помощи винтов.

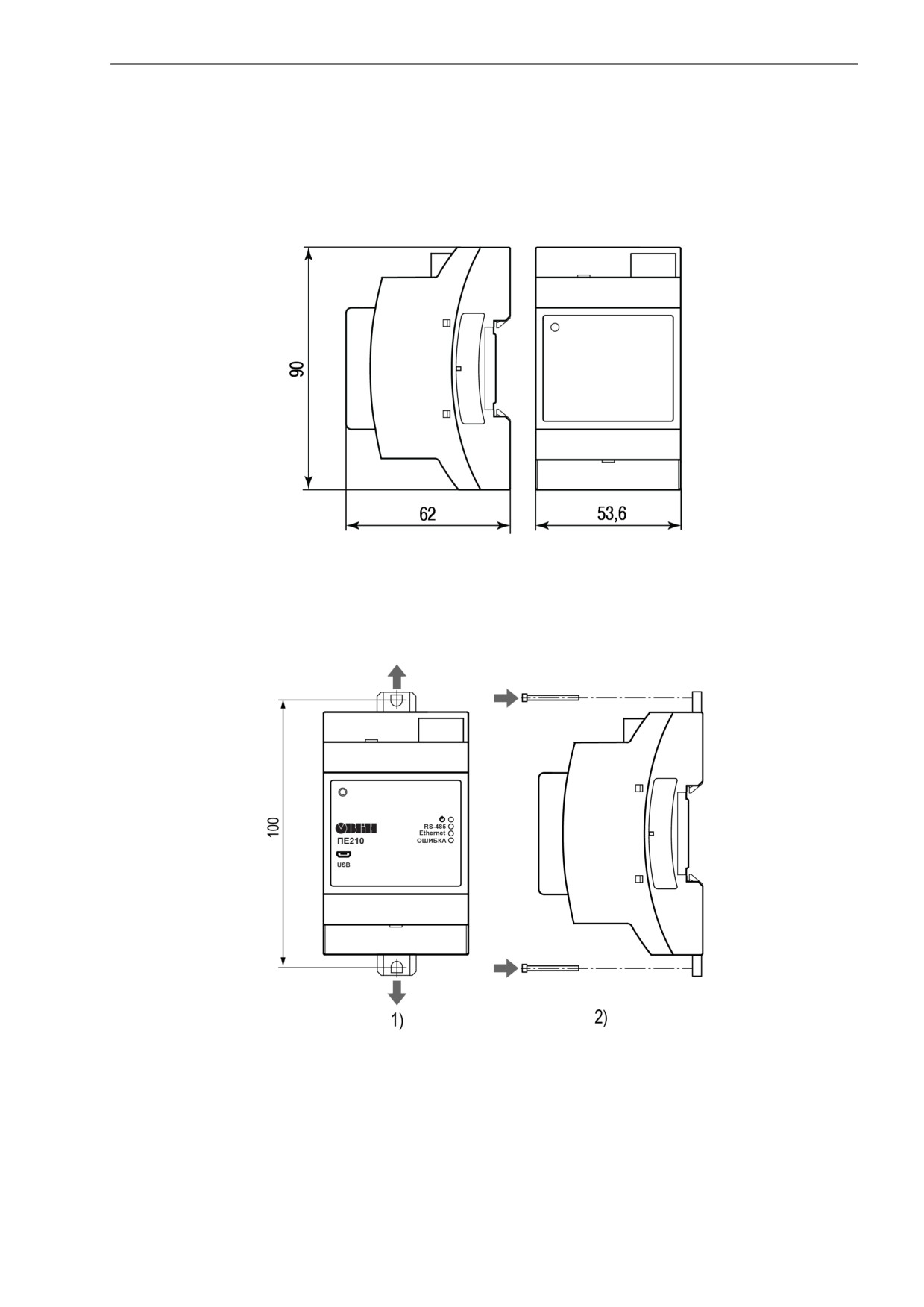

Рисунок 4.1 - Габаритные размеры

Для крепления с помощью винтов следует выполнить действия:

1. Выдвинуть пластмассовые крепления до максимального положения (до щелчка). Крепление

будет зафиксировано.

2. Закрепить винтами прибор на поверхности через отверстия в креплениях.

Рисунок 4.2 - Крепление винтами

5 Подключение

5.1 Рекомендации по подключению

Монтаж внешних связей осуществляется проводом сечением не более 0,75 мм².

При использовании многожильных проводов необходимо использовать наконечники.

Подключить прибор к сети Ethernet, используя кабель типа «витая пара» категории не ниже 5E. На

конце кабеля должен быть смонтирован разъем RJ45.

ВНИМАНИЕ

Для работы шлюза должен быть обеспечен выход в Интернет по сети Ethernet.

ВНИМАНИЕ

Подключение и техническое обслуживание производится только при отключенном питании

шлюза и подключенных к нему устройств.

ВНИМАНИЕ

Не допускается подключение к одной клемме двух и более проводов.

ПРИМЕЧАНИЕ

Прибор не предназначен для подключения питания к распределённым сетям питания 24 В

постоянного тока. Длина кабеля питания от источника до прибора должна быть не более 30

метров.

Для соединения приборов по интерфейсу RS-485 применяется экранированная витая пара проводов, к

которым предъявляются следующие требования: сечение не менее 0,2 мм² и погонная емкость не

более 60 пФ/м. Общая длина линии RS-485 не должна превышать 1000 м. На концах линии RS-485

длиной более 10 м необходимо установить согласующие резисторы 120 Ом.

После подключения закрыть клеммы крышками, входящими в комплект поставки.

5.2 Назначение клемм

Клеммы для подключения питания и приборов по сети RS-485 расположены под крышками корпуса.

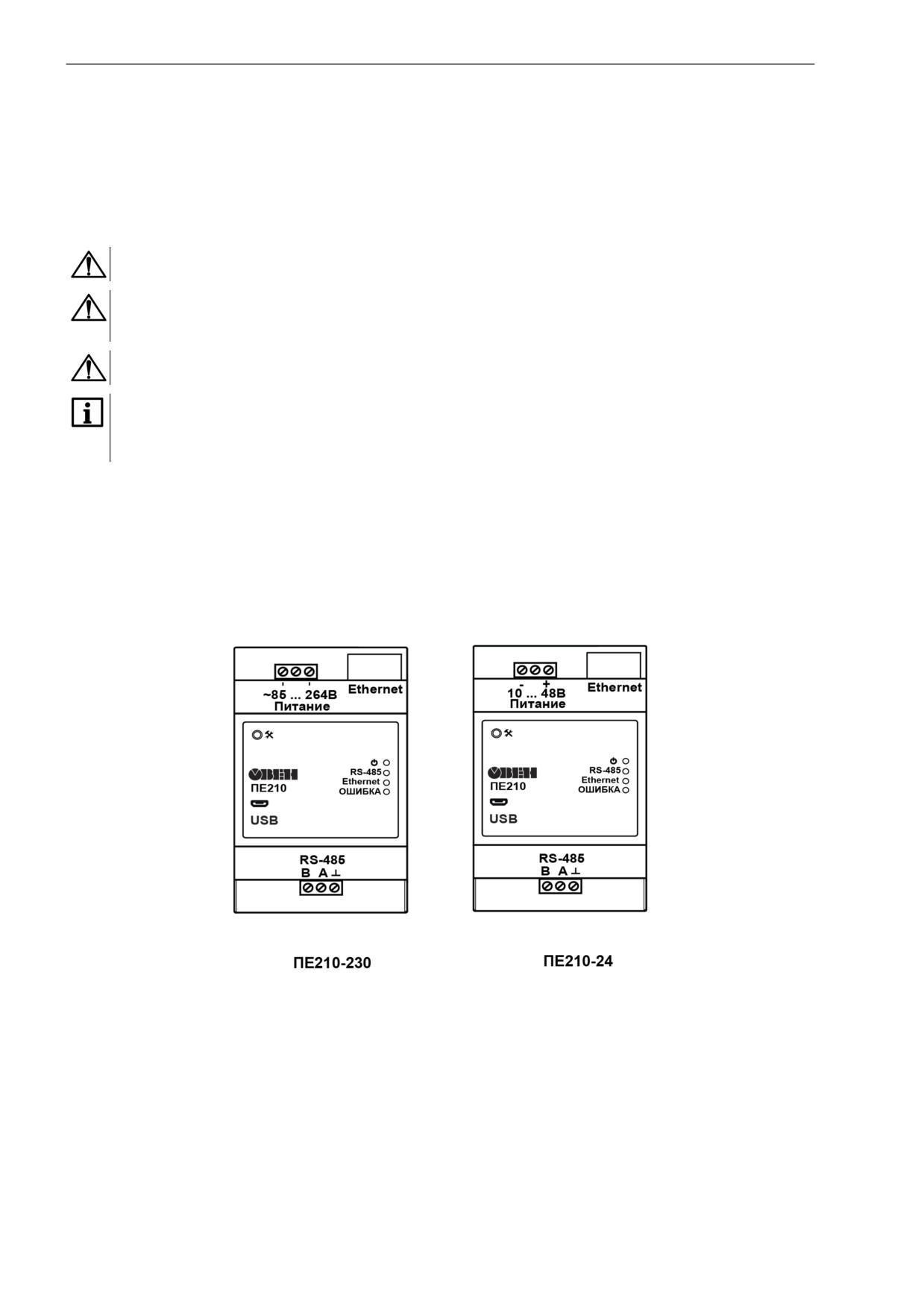

Рисунок 5.1 - Назначение клемм

5 Подключение

5.3 Подключение по интерфейсу RS-485

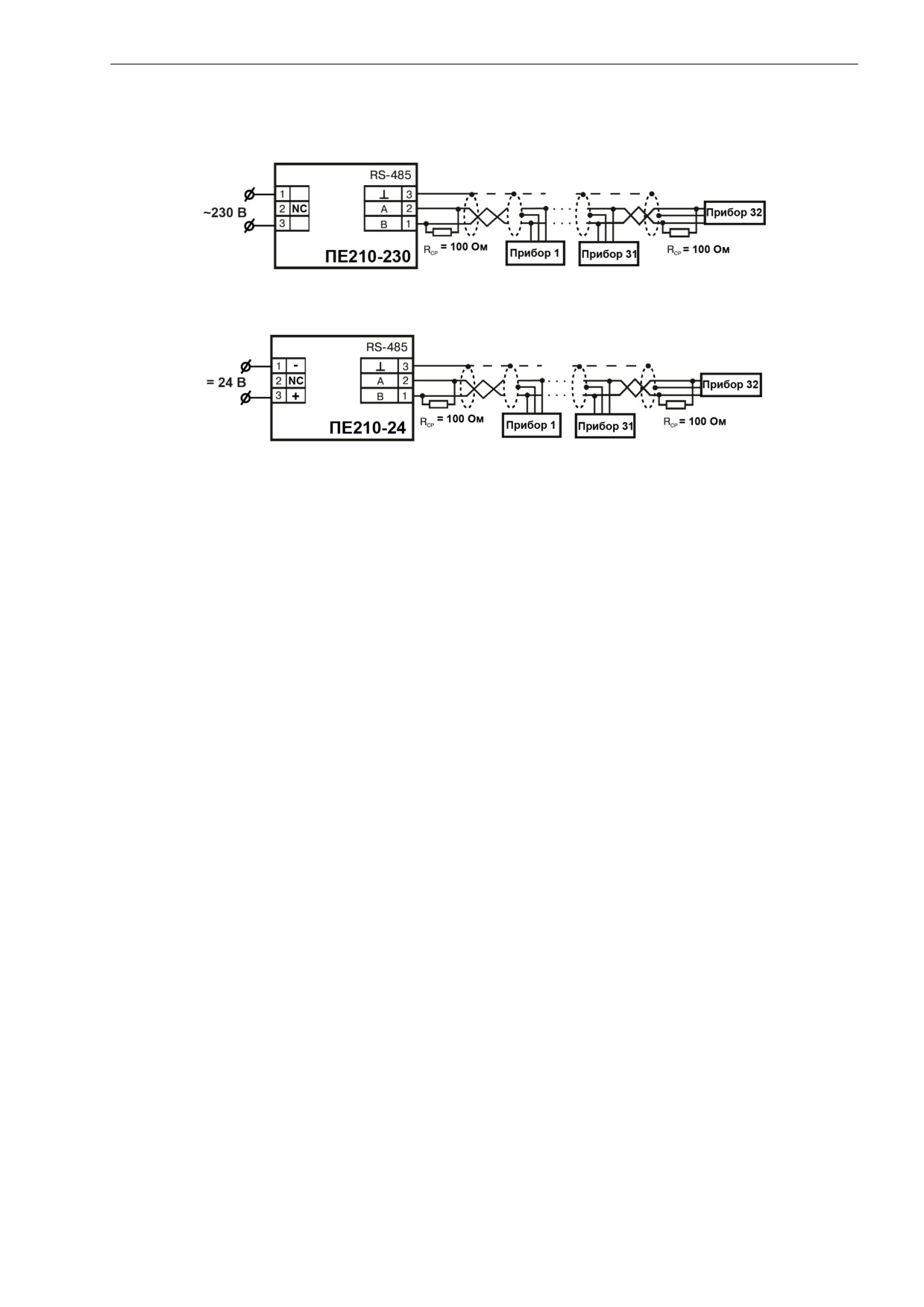

На рисунке 5.2 и рисунке 5.3 представлена схема подключения шлюза к прибору по интерфейсу RS-

485. В зависимости от исполнения прибора следует использовать соответствующую схему.

Рисунок 5.2 - Схема подключения ПЕ210 с номинальным напряжением питания 230 В

переменного тока

Рисунок 5.3 - Схема подключения ПЕ210 с номинальным напряжением питания 24 В

постоянного тока

6 Устройство и принцип работы

6.1 Устройство

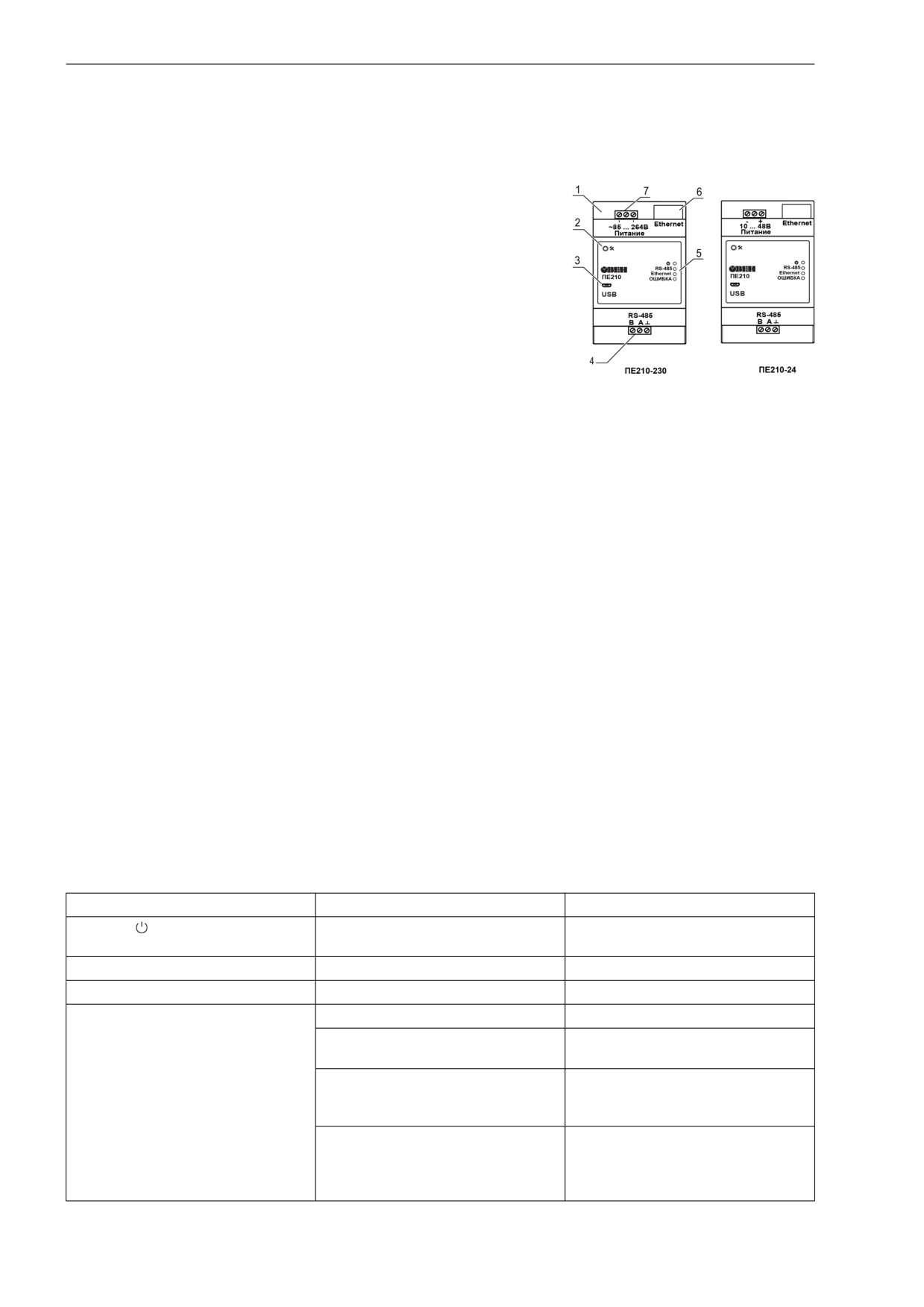

Прибор выпускается в пластмассовом корпусе. Основные элементы показаны на рисунке 6.1.

Цифрами на рисунке обозначены:

1 — корпус прибора;

2 — сервисная кнопка;

3 — разъем micro USB для настройки шлюза;

4 — клеммник для подключения по интерфейсу RS-485

5 — индикаторы состояния прибора;

6 — разъем порта Ethernet (RJ45);

7 — клеммник питания.

Рисунок 6.1 - Общий вид

прибора

6.2 Принцип работы

При запуске прибор автоматически осуществляет выход в Интернет и соединяется с сервером

OwenCloud. Для соединения используется уникальный идентификатор, установленный в ПО «OWEN

Configurator»

(по умолчанию равен заводскому номеру). Если соединение не устанавливается с

четырех попыток, шлюз перезагружается.

После установки соединения с облачным сервисом прибор переходит в режим ожидания команд от

сервера и передачи их в линию RS-485. При этом прибор производит получение данных из линии RS-

485 и запоминает их в буфере и передает на сервер OwenCloud.

Шлюз перезагружается автоматически один раз в 12 часов, считая от времени включения, если в этот

момент не передаются данные на сервер.

Шлюз конфигурируется по протоколу ModBus.

При необходимости следует задать IP-адрес и сетевые настройки вручную в ПО«OWEN Configurator».

В качестве идентификатора для подключения к облачному сервису следует использовать заводской

номер шлюза. При подключении прибора к порту USB подача основного питания прибора не требуется.

6.3 Индикация и управление

На лицевой панели прибора расположены элементы индикации и управления:

•

4 светодиода;

•

сервисная кнопка.

Таблица 6.1 - Индикация прибора

Индикатор

Состояние индикатора

Назначение

Питание

(зеленый)

Включен

Напряжение питания прибора

подано

RS-485 (зеленый)

Мигает

Передача данных по RS-485

Ethernet (зеленый)

Мигает

Передача данных по Ethernet

ОШИБКА (красный)

Выключен

Сбои отсутствуют

Непрерывно светится

Авария аппаратных средств и/

или сбой встроенного ПО.

500 мс светится, 2500 мс не

Невозможность установить

светится

соединение с облачным

сервером

500 мс светится, 500 мс не

Невозможность выхода в

светится

интернет, сбой DNS или DHCP,

если включен режим работы по

общему DHCP

6 Устройство и принцип работы

Сервисная кнопка выполняет следующие функции:

• установка IP-адреса (раздел 7.2);

• восстановление заводских настроек (раздел 7.6).

На разъеме Ethernet расположено два светодиода, которые отображают состояние связи и передачи

пакетов в сети Ethernet.

7 Настройка

7.1 Подключение к ПО «OWEN Configurator»

Настройка прибора производится в ПО «OWEN Configurator».

Подключение прибора к ПО «OWEN Configurator» может производиться по интерфейсам:

• USB (разъем micro USB),

• Ethernet.

ПРИМЕЧАНИЕ

Для подключения прибора к порту USB подача основного питания прибора не требуется , так как

питание осуществляется от порта USB.

Для подключения по интерфейсу Ethernet необходимо подать основное питание на прибор.

Для выбора интерфейса следует выполнить действия:

1. Подключить прибор к ПК с помощью кабеля USB или по интерфейсу Ethernet.

2. Открыть ПО «OWEN Configurator».

3. В выпадающем меню «Интерфейс» выбрать:

• Ethernet — для подключения по каналу Ethernet,

• STMicroelectronics Virtual COM Port — для подключения по USB.

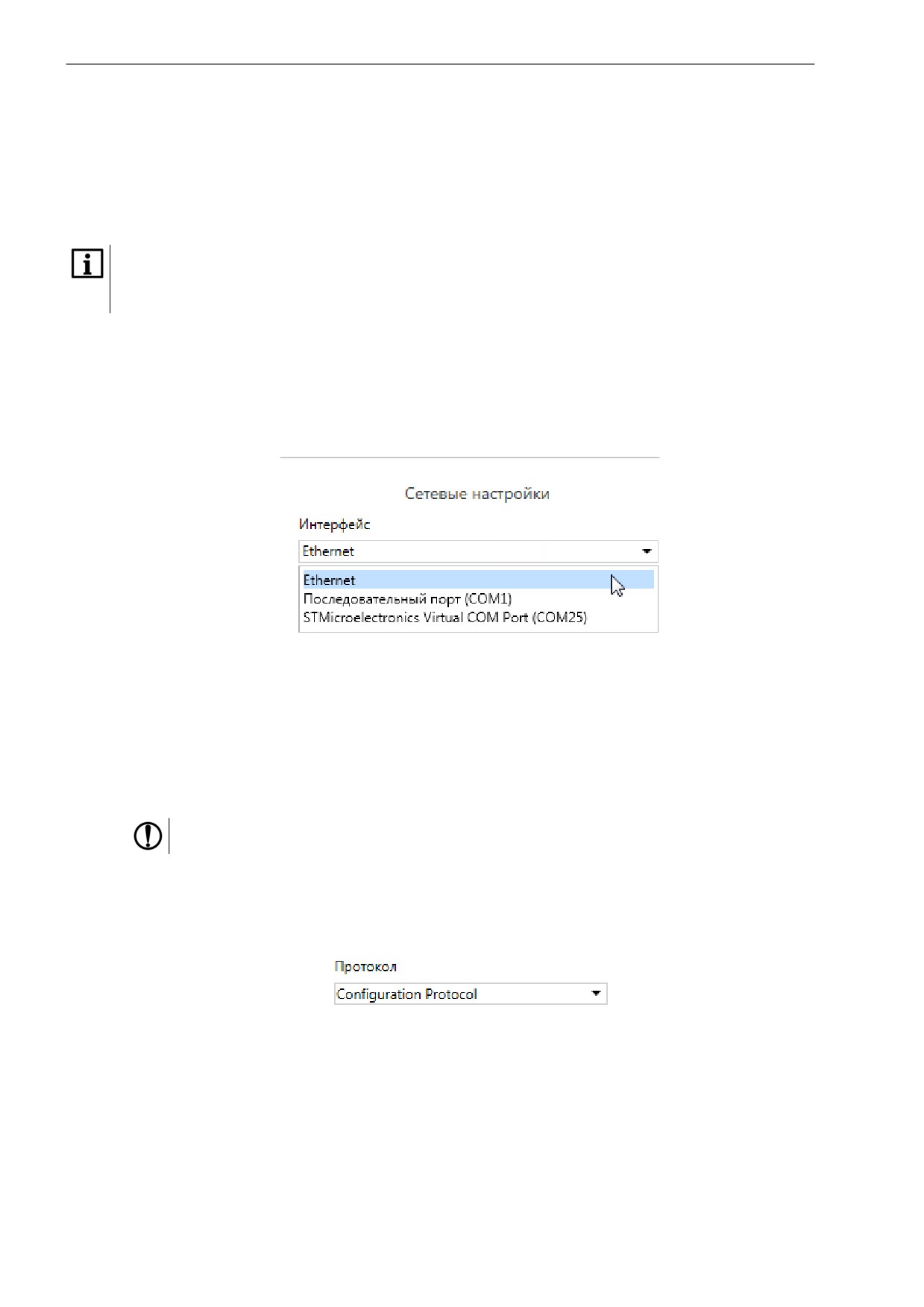

Рисунок 7.1 - Меню выбора интерфейса

Дальнейшие шаги для поиска устройства зависят от выбора интерфейса.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу Ethernet, следует выполнить

действия:

1. Выбрать «Найти одно устройство».

2. Ввести IP-адрес подключенного прибора.

3. Нажать кнопку «Найти». В окне отобразится прибор с указанным IP-адресом.

ПРЕДУПРЕЖДЕНИЕ

Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99.

4. Выбрать устройство (отметить галочкой) и нажать ОК. Устройство будет добавлено в проект.

Чтобы найти и добавить в проект прибор, подключенный по интерфейсу USB, следует выполнить

действия:

1. В выпадающем меню выбрать протокол Mx210,

Рисунок 7.2 - Выбор протокола Mx210

2. Выбрать «Найти одно устройство»,

3. Ввести адрес порта, к которому подключен прибор (по умолчанию — 1),

4. Нажать кнопку «Найти». В окне отобразится прибор с указанным адресом.

5. Выбрать устройство (отметить галочкой) и нажать ОК. Устройство будет добавлено в проект.

Более подробная информация о подключении и работе с приборами приведена в Справке ПО «OWEN

Configurator». Вызов справки в программе осуществляется при нажатии клавиши F1.

7 Настройка

7.2 Настройка сетевых параметров шлюза

Если в сети присутствует DHCP-сервер, то настройка сетевых параметров не требуется. Режим

получения адреса через DHCP включен в приборе по умолчанию.

При необходимости задать статический IP-адрес следует изменить значение параметра Режим DHCP в

ПО «OWEN Configurator».

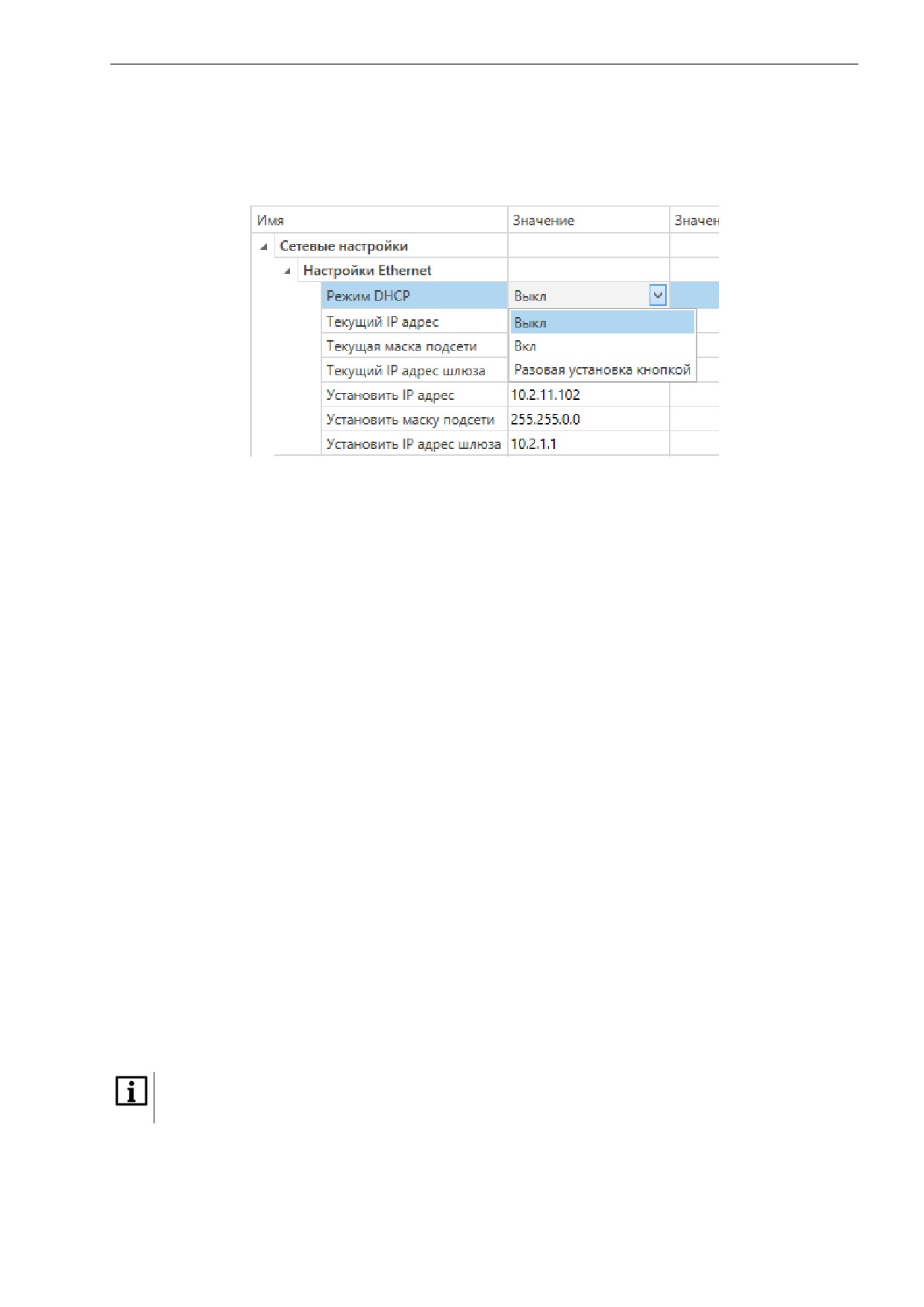

Рисунок 7.3 - Настройка параметра «Режим DHCP»

• Выкл — задание статического IP-адреса.

• Вкл (по умолчанию) — установка динамического IP-адреса от DHCP-севера.

• Разовая установка кнопкой — автоматическая установка статического IP-адреса.

DHCP-сервер назначает сетевые настройки автоматически. DHCP-сервером может выступать роутер

или управляемый коммутатор.

Для задания статического адреса вручную (Режим DHCP = Выкл) в ПО «OWEN Configurator» следует

ввести значения параметров:

• Установка IP адреса.

• Установка маски подсети.

• Установка IP адреса шлюза.

Для установки IP-адреса c помощью сервисной кнопки следует выполнить действия:

1. Подключить шлюз к ПК по интерфейсу Ethernet.

2. Запустить ПО «OWEN Configurator».

3. Нажать кнопку «Назначение IP-адресов».

4. Следовать указаниям программы.

7.3 Подключение приборов к облачному сервису OwenCloud

Для подключения приборов к облачному сервису по RS-485 через шлюз следует:

1. Зайти на сайт ОwenСloud;

2. В разделе «Администрирование» выбрать «Добавить прибор»;

3. Выбрать уникальный идентификатор шлюза (по умолчанию — заводской номер);

4. Указать параметры приборов, подключенных к шлюзу по интерфейсу RS-485:

• наименования;

• сетевые адреса;

• настройки RS-485.

5. Выбрать прибор из списка или указать перечень регистров обмена.

ПРИМЕЧАНИЕ

Шлюз в интерфейсе RS-485 поддерживает формат передачи с 8 бит данных. Режим передачи с

7 бит данных не поддерживается.

Рекомендуемые сетевые параметры интерфейса RS-485 для подключенных приборов и облачного

сервиса:

• число бит: 8;

• количество стоп-бит: 1;

7 Настройка

• бит четности: нет.

Для соединения с сервером OwenCloud в локальной сети должен быть открыт порт 25001.

7.4 Ограничение обмена данными при работе с облачным сервисом

Приборы с интерфейсом RS-485, подключенные к шлюзу, можно защитить от нежелательного доступа

через облачный сервис. Ограничение обмена данными с прибором следует настраивать в ПО «OWEN

Configurator».

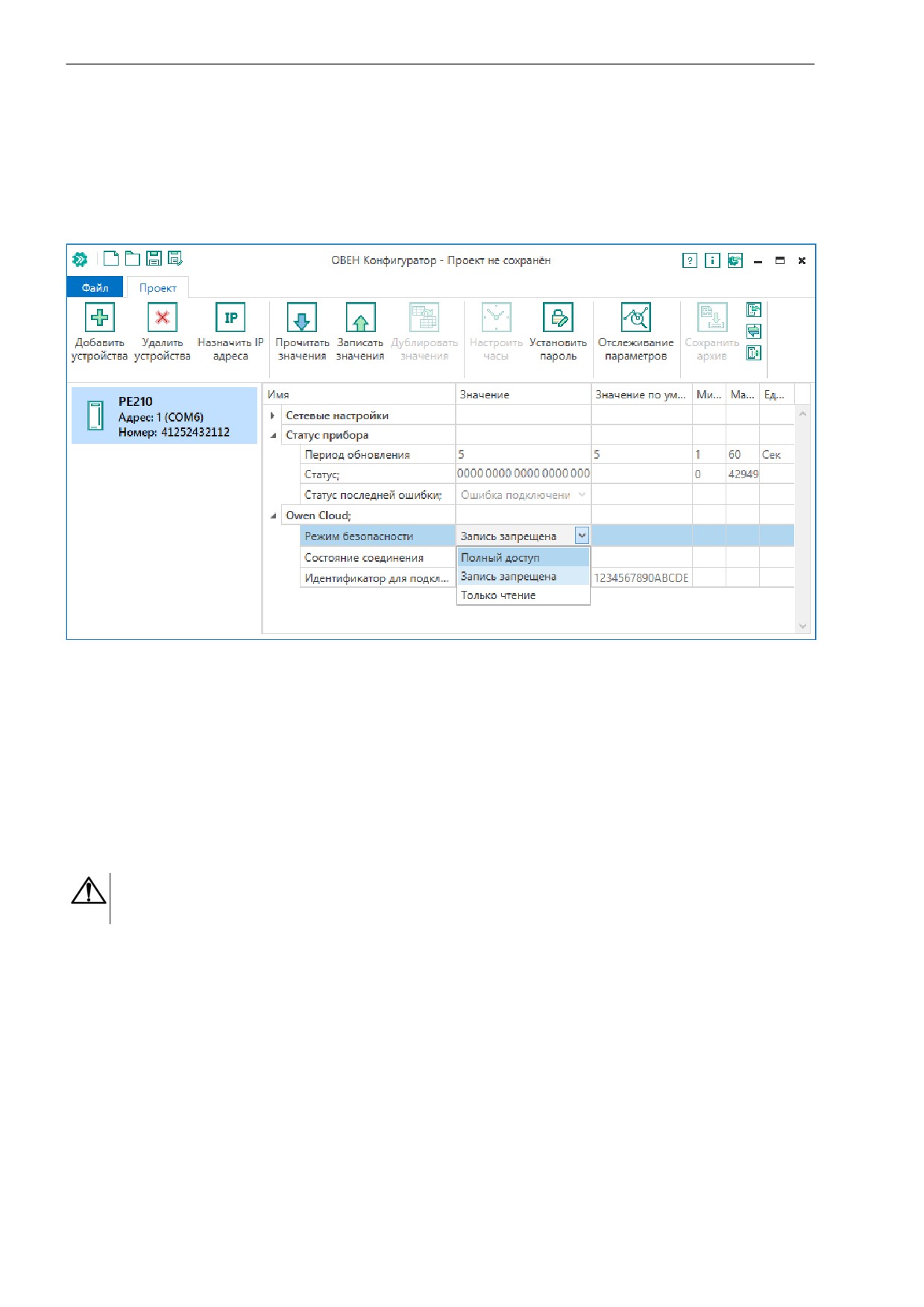

В разделе OwenCloud следует выбрать один из типов доступа:

• Полный доступ (по умолчанию) — разрешение на чтение и запись в приборы по любому

протоколу.

• Запись запрещена — блокирование команды записи по протоколам ОВЕН или Modbus, чтение

других протоколов пропускаются в RS-485.

• Только чтение — блокирование всех команд, кроме чтения по протоколам ОВЕН или Modbus.

7.5 Задание идентификатора для подключения к облачному сервису

Шлюз сетевой подключается к сервису OwenCloud, используя уникальный идентификатор. В качестве

такого уникального идентификатора по умолчанию используется заводской номер шлюза.

Идентификатор может быть изменен в настройках с помощью ПО «OWEN Configurator».

ВНИМАНИЕ

Не допускается задавать один и тот же идентификатор двум одновременно работающим

приборам.

Если при регистрации в сервисе OwenCloud сообщается, что идентификатор занят, то необходимо

задать другое значение этого параметра.

7.6 Восстановление заводских настроек

Для восстановления заводских настроек следует нажать удерживать сервисную кнопку в течение 12

секунд.

8 Техническое обслуживание

8.1 Общие указания

Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования

безопасности из раздела 3.

Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает

следующие процедуры:

• проверка крепления прибора;

• проверка винтовых соединений;

• удаление пыли и грязи с клеммника прибора.

9 Комплектность

Наименование

Количество

Прибор

1 шт.

Краткое руководство

1 шт.

Паспорт и Гарантийный талон

1 экз.

Комплект крышек на клеммные соединители

1 компл.

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

10 Маркировка

На корпус прибора нанесены:

• наименование прибора;

• степень защиты корпуса по ГОСТ IEC 61131-2-2012;

• напряжение питания;

• потребляемая мощность;

• класс защиты от поражения электрическим током по ГОСТ IEC 61131-2-2012;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора;

• MAC-адрес.

На потребительскую тару нанесены:

• наименование прибора;

• знак соответствия требованиям ТР ТС (ЕАС);

• страна-изготовитель;

• заводской номер прибора;

• дата изготовления прибора.

11 Упаковка

Упаковка прибора производится в соответствии с ГОСТ

23088-80

в потребительскую тару,

выполненную из коробочного картона по ГОСТ 7933-89.

Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.

12 Транспортирование и хранение

Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах

тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре

окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.

Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по

ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

Прибор следует хранить на стеллажах.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

///////////////////////////////////////
