Автомобильный GPS навигатор NAVITEL E500. Инструкция по эксплуатации

130 |

VARTOTOJO VADOVAS – ĮRENGINIO NAUDOJIMAS

Įrenginio priežiūra

Tinkama įrenginio priežiūra užtikrina ilgą ir patikimą

veikimą

•

Nelaikykite įrenginio didelės drėgmės ir karščio sąlygomis;

•

Saugokite įrenginį nuo saulės ir UV spindulių;

•

Nedėkite ir nemeskite objektų ant įrenginio viršaus;

•

Saugokite įrenginį nuo smūgių, pavyzdžiui, netrankykite ir

nenumeskite;

•

Saugokite įrenginį nuo drėgmės ir staigių temperatūros

pokyčių, dėl kurių gali kauptis vanduo įrenginio viduje ir

pažeisti įrenginį. Jeigu įrenginys gavo drėgmės, nejunkite

įrenginio, kol jis visiškai neišdžiuvo;

•

Įrenginio ekranas labai jautrus įbrėžimams. Nelieskite ekrano

aštriais objektais. Galite naudoti apsauginę plėvelę, siekiant

apsaugoti ekraną nuo įbrėžimų;

•

Niekada nevalykite ekrano, kol įrenginys yra įjungtas. Valydami

naudokite tik minkštą šluostę;

•

Ekrano valymui nenaudokite popierinių servetėlių ar

rankšluosčių;

•

Neardykite, netaisykite ir nemodifikuokite įrenginio

savarankiškai. Tokie veiksmai gali būti sveikatos sužalojimo bei

neteisingo įrenginio veikimo priežastimi. Be to, dėl šių veiksmų

bus panaikinta garantija.

Saugus vairavimas

•

Siekdami saugiai naudotis įrenginio funkcijomis, nepamirškite

laikytis eismo taisyklių. Be to, vadovaukitės nuovoka

vairuodami transporto priemonę, nes ji yra padidėjusios rizikos

šaltinis;

•

Pirmiausia, šios taisyklės nustatomos pagal pavojaus trečiųjų

asmenų sveikatai ar gyvybei riziką, jų turto ir naminių gyvūnų

sužalojimo riziką bei pakenkimo aplinkai riziką;

•

Kai sustabdote transporto priemonę, naudokite rankinį

stabdį. Rankini stabdis turi nuolat veikti be priekaištų siekiant

apsisaugoti nuo bet kokio automobilio judėjimo;

•

Visuomet statykite savo transporto priemonę atviroje ir gerai

ventiliuojamoje vietoje;

•

Garso stiprumas automobilio viduje turėtų būti pakankamai

mažas, kad išgirstumėte viską, kas vyksta transporto

priemonės išorėje;

•

Neatlikinėkite jokių veiksmų su įrenginiu, kurie galėtų atitraukti

nuo vairavimo.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

VARTOTOJO VADOVAS — NAVITEL E500

| 131

Techninė specifikacija

Pastaba.

Gamintojas gali keisti įrenginio charakteristikas ir

išorinę išvaizdą be išankstinio įspėjimo.

Sistemos specifikacija

CPU

Mstar MSB2521 800 MHz, Cortex-A7

RAM

128 MB, DDR3

Išorinis lizdas

microSDHC up to 32 GB

Vidinė atmintis

16 GB NAND FLASH

Operacinė sistema

WINCE 6.0

Programinės įrangos

versija

ARMV4I

Pagrindiniai parametrai

Ekranas

5” TFT, 480×272

Garsiakalbis

8 ohm / 1.5 W

GPS parametrai

GPS

MSR2112 32PIN-QFN

Dažnis

1.575 GHz

Kanalų kiekis

66 kanalai (paieškos

pozicionavimas)/22 kanalai

(sekimas)

C/A CODE

1.023 MHz lusto greitis

Jautrumas

-165 dBm

Vietos tikslumas

10 m, 2D RMS; 5 m 2D RMS, WAAS

įjungta

Greitis

0.1 m/s

Atnaujinimo dažnis

1 Hz

Atnaujinimo laikas

0.1 s

Karštasis paleidimas

2 s (autonominis)

Šiltasis paleidimas

32 s (autonominis)

Šaltasis paleidimas

35 s (autonominis)

Maksimalus aukštis

18,000 m

Maksimalus greitis

515 m/s

Antena

Vidinė keraminė antena; 18.4 mm ×

18.4 mm × 2 mm

NMEA

NMEA 0183 standartinis v3.01

Sparta

115200 bps

Portas

COM1

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GREITO PALEIDIMO VADOVAS — NAVITEL E500

| 133

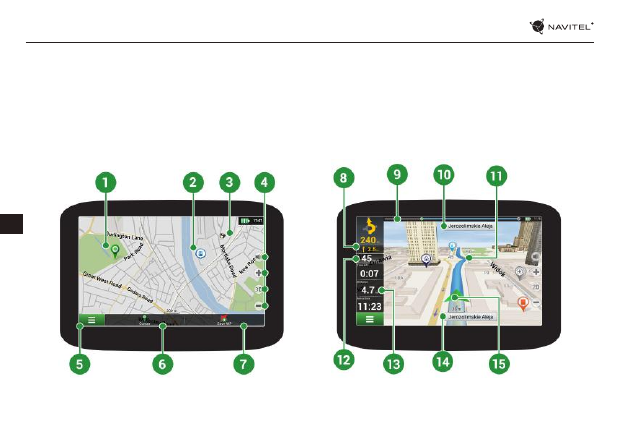

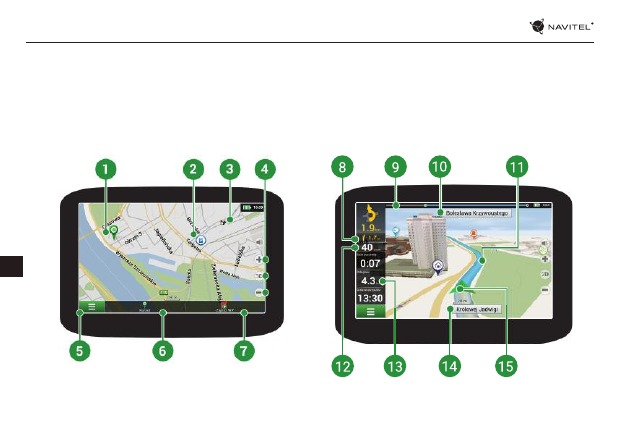

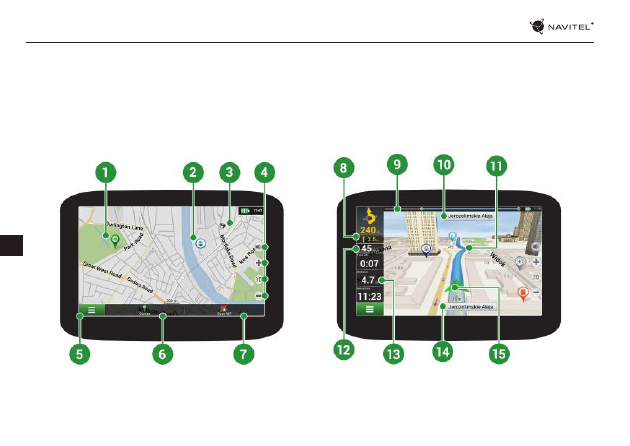

Taškas ant

žemėlapio

Žemėlapio palietimas pažymi tašką kitoms operacijoms su „Žymekliu“ ir „Išsaugoti

KT“.

Tai pavyzdys, kaip lankytinos vietos (LV) rodomos programoje. Skirtingos LV

kategorijos turi skirtingas piktogramas. Egzistuoja didelė piktogramų įvairovė

konkrečioms LV, tokios kaip, prekybos centrai, firminės parduotuvės, degalinės ir t.t.

GREIČIO KAMERA

Tai pavyzdys, kaip GREIČIO KAMEROS funkcijos piktogramos yra rodomos žemėlapyje.

Greičio kamera – tai specialios žymės žemėlapyje, kurios skirtos įspėti apie greičio

matavimo kameras, radarus, pavojingas sankryžas, greičio ribotuvus ir kitas tikėtinas

kliūtis kelyje.

Žemėlapio

mygtukai

Tai mygtukai, skirti žemėlapio vaizdo tipų (2D/3D) valdymui, mastelio nustatymui ir

garso parametrams.

Pagrindinis meniu Palietus šį mygtuką atsidaro pagrindinis programos meniu.

Žymeklis

Šis mygtukas tampa prieinamas tik tada, kai žemėlapyje pasirenkamas taškas.

Palietus šį mygtuką, atsidarys „Mano maršrutas“ ekranas, kuriame galėsite atlikti

įvairius veiksmus su pasirinktu tašku.

Išsaugoti KT

Šis mygtukas tampa prieinamas, kai žemėlapyje pasirenkamas taškas. Palietus

mygtuką pasirinktas taškas bus išsaugomas kelio taško forma.

Būsimas

manevras

Parodo atstumą iki dviejų būsimų manevrų. Palietus ženklą atsidaro dialogo langas su

keletu konfigūracijos nustatymų.

Progreso juostelė

Ši juostelė parodo praėjusią ir likusią maršruto dalį.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

134 |

VARTOTOJO VADOVAS – GREITO PALEIDIMO VADOVAS

Gatvė po

manevro

Gatvės pavadinimas po manevro. Atkreipiame dėmesį, kad esant tam tikromis

sąlygomis, būsimos eismo linijos bus rodomos panelėje vietoj gatvės po manevro.

Maršrutas

Aktyvus maršrutas.

Greitis

Jūsų esamas greitis.

Informacinė

panelė

Pagal nutylėjimą, rodo matuoklių, kurie teikia informaciją apie likusį kelionės

laiką, atstumą iki paskirties taško ir numatomą atvykimo laiką, rinkinį. Matuoklių

pasirinkimas gali būti pakeistas programos nustatymuose.

Dabartinė gatvė

Dabartinės gatvės pavadinimas (aktyvus tik tada, kai ryšys su satelitais yra nustatytas).

Jeigu žemėlapis neturi informacijos apie aktyvios gatvės pavadinimą, rodoma

judėjimo kryptis (šiaurė, pietūs, vakarai ir rytai).

GPS žymeklis

Parodo esamą įrenginio padėtį, kai GPS imtuvas yra įjungtas.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GREITO PALEIDIMO VADOVAS — NAVITEL E500

| 135

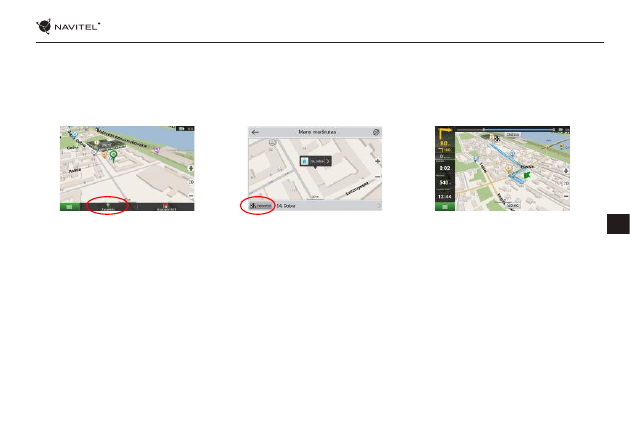

Maršrutas iki taško, pasirinkto žemėlapyje

Jūs galite suplanuoti maršrutą iki tam tikro taško, pasirinkto žemėlapyje. Dabartinė įrenginio padėtis tampa pradiniu maršruto

tašku. Palieskite ant vietos žemėlapyje norėdami pažymėti tašką, pasirinkite „Žymeklį“ [1] ir tuomet palieskite „Pirmyn!“ [2].

Žemėlapyje bus rodomas visas maršrutas [3].

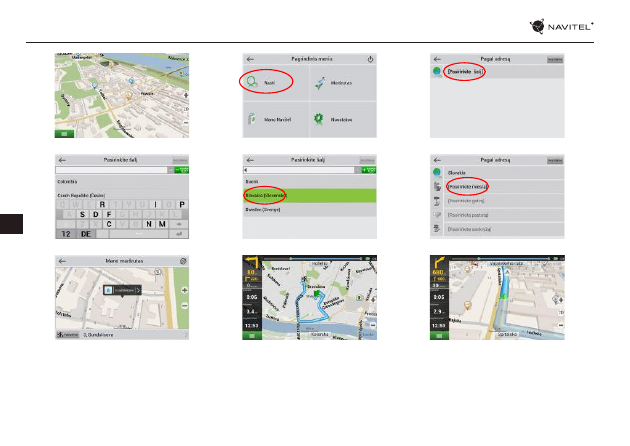

Maršrutas pagal adresą

Norėdami apskaičiuoti maršrutą iki konkretaus žinomo adreso, pasirinkite „Meniu“ [1] > „Rasti“ [2] > „Pagal adresą“, ir tuomet

palieskite „Pasirinkti šalį“ [3]. Įrašykite šalies pavadinimą [4]. Palieskite piktogramą, esančią viršutinėje dešinėje ekrano dalyje, kad

paslėptumėte klaviatūrą. Pasirinkti šalį [5]. „Pasirinkti miestą“, „Pasirinkti gatvę“ ir „Pasirinkti pastatą“ tampa aktyvios tik užpildžius

ankstesnius adreso laukelius [6]. Kai įvedama visa informacija, ekrane bus rodomas objektas [7]. Paspauskite „Pirmyn!“. Programa

automatiškai suplanuos maršrutą nuo jūsų dabartinės vietos iki adreso [8]. Dabar galite vadovautis maršrutu [9].

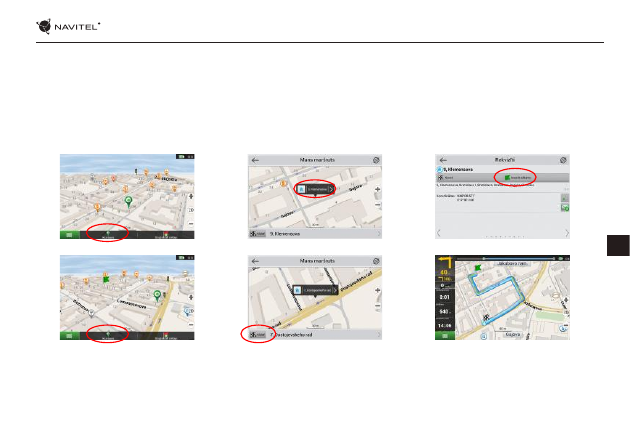

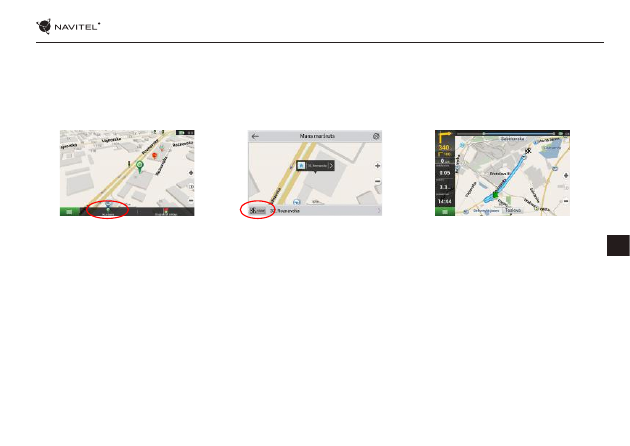

pav. 1

pav. 2

pav. 3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

GREITO PALEIDIMO VADOVAS — NAVITEL E500

| 137

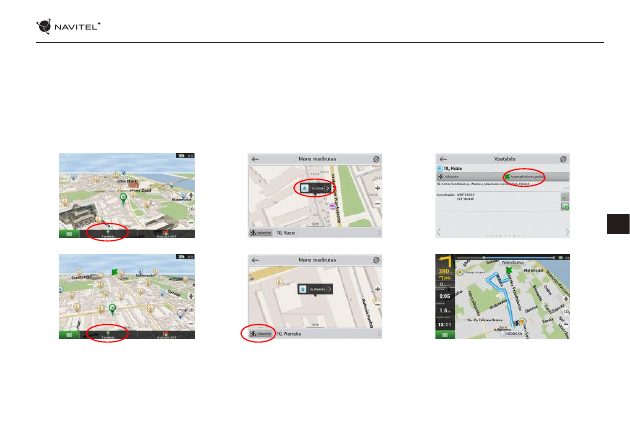

Visų maršruto taškų rankinis nustatymas

Norėdami suplanuoti maršrutą, kai ir pradžios, ir paskirties taškai yra nustatomi rankiniu būdu, pirmiausia pažymėkite tašką

žemėlapyje toje vietoje, kurioje planuojate pradėti maršrutą, tuomet palieskite „Žymeklį“ [1] norėdami pereiti į „Mano maršrutas“

ekraną. Palieskite informacinę panelę ekrano apačioje [2]. Pasirinkite „Nustatyti startą“ „Savybės“ ekrane [3]. Programa paprašys

išjungti GPS imtuvą. Žemėlapyje bus pažymėtas taškas kaip pradžios taškas. Pasirinkite paskirties vietą žemėlapyje: palieskite

ant žemėlapio, norėdami pažymėti tašką, pasirinkite „Žymeklis“ [4], tuomet „Mano maršrutas“ ekrane palieskite „Pirmyn!“ [5].

Programa suplanuos maršrutą [6].

pav. 1

pav. 2

pav. 3

pav. 4

pav. 5

pav. 6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

138 |

LIETOTĀJA ROKASGRĀMATA

Saturs

Ierīces izmantošana

Komplektācija

138

Drošības informācija

139

Ierīces izmantošana automašīnā

140

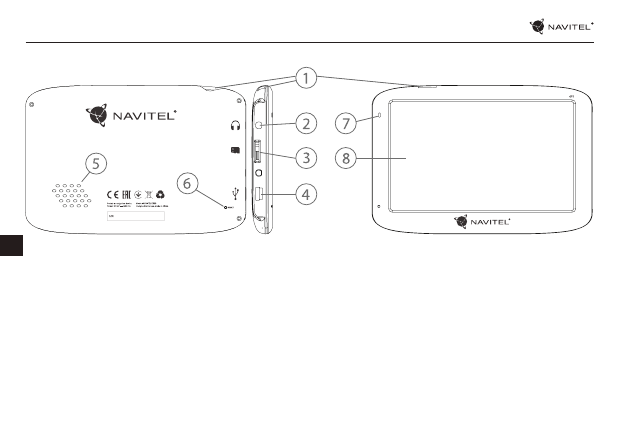

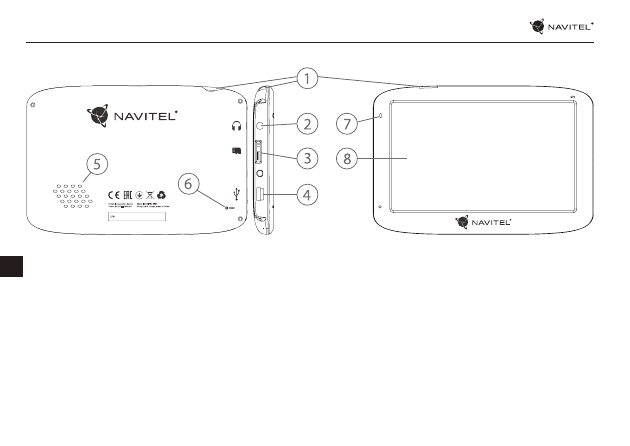

Ierīces shēma
