 ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL E700

  |  193

UA

Проблема з копіюванням файлів

•

Перевірте, чи правильно було здійснено підключення

стаціонарного комп’ютера / ноутбука до приладу;

•

Можливо, пам’ять пристрою переповнена і потрібно

видалити файли, які не використовуються.

Догляд за приладом

Правильний догляд за приладом забезпечить його

довгу та ефективну роботу

•

Не зберігайте та не використовуйте прилад в умовах

підвищеної вологості та високих температур;

•

Уникайте тривалого впливу на прилад прямих сонячних

або ультрафіолетових променів;

•

Не ставте і не кидайте на прилад ніяких предметів;

•

Не кидайте прилад і не піддавайте його ударам;

•

Не піддавайте прилад різким температурним перепадам,

оскільки це може спричинити конденсацію вологи

всередині приладу та його пошкодження. Якщо подібне

сталося, не вмикайте прилад, доки він не висохне;

•

Поверхня дисплея може легко подряпатися. Уникайте

торкання дисплея гострими предметами. Для захисту

дисплея від подряпин можна використовувати спеціальну

захисну плівку;

•

Для безпечного використання функцій пристрою, будь

ласка, не забувайте виконувати вимоги Правил дорожнього

руху України. Крім того, намагайтеся дотримуватися

очевидних правил поводження з вашим автомобілем, як

джерелом підвищеної небезпеки;

•

Ці правила, в першу чергу, визначаються ризиком настання

шкоди для життя чи здоров’я третіх осіб, заподіяння

шкоди їх майну, домашнім тваринам або навколишньому

середовищу;

•

Завжди ставте автомобіль на стоянкове гальмо, яке

Безпечне управління

автомобілем

•

Ніколи не чистіть прилад або дисплей при включеному

живленні. Для очищення зовнішніх поверхонь

використовуйте м’яку вологу тканину (бажано таку, що не

містить бавовну);

•

Не використовуйте для очищення екрана паперові

серветки або рушники;

•

Ніколи не намагайтеся самостійно розбирати або лагодити

прилад, а також модифікувати його яким-небудь чином.

Будь-яке подібне втручання може зашкодити вашому

здоров’ю, порушити коректну роботу приладу або завдати

йому шкоди. Також це спричинить зняття гарантії.

194  |

ПОСІБНИК КОРИСТУВАЧА – ЕКСПЛУАТАЦІЯ ПРИСТРОЮ

UA

повинно знаходитися в справному стані і виключати

можливість руху автомобіля;

•

Завжди паркуйте автомобіль на відкритому, добре

провітрюваному майданчику;

•

Підтримуйте відносно низький рівень гучності, щоб під час

руху мати можливість чути все, що відбувається навколо

автомобіля;

•

Не здійснюйте будь-які операції управління пристроєм, які

можуть відволікти вас від керування автомобілем.

 ЕКСПЛУАТАЦІЯ ПРИСТРОЮ — NAVITEL E700

  |  195

UA

Технічні характеристики

Примітка.

 Технічні характеристики та зовнішній

вигляд пристрою можуть бути змінені виробником без

попереднього повідомлення.

Функціональна специфікація

Процесор

MSstar MB2531 Cortex-A7, 800 МГц

Оперативна пам’ять

256 МБ, DDR3

Зовнішній слот

microSDHC до 32 ГБ

ОС

WINCE 6.0

Версія програми

ARMV4I

Основні параметри

Дисплей

7”  TFT, 800×480

Мікрофон

8 ом / 1.5 В

Тип батареї

1600 мА*г, акумулятор

Параметри GPS

GPS

MSR2112 32PIN-QFN

Частота

1.575 ГГц

Кількість каналів

66 каналів (пошук

місцезнаходження) /

22 канали (трекінг)

C/A код

1.023 МГц

Чутливість

-165 дБм

Точність визначення

координат

10 м, 2D RMS; 5 м 2D RMS,

WAAS ввімкнено

Швидкість

0.1 м/с

Частота оновлення

1 Гц

Час оновлення

0.1 с

Гарячий старт

2 с (Автономний)

Теплий старт

32 с (Автономний)

Холодний старт

35 с (Автономний)

Макс. висота

18,000 м

Макс. швидкість

515 м/с

Антена

Вбудована керамічна антена;

18.4мм × 18.4 мм × 2мм

Протокол зв’язку

NMEA 0183 v3.01

Швидкість передачі

даних

115200 бит/с

Порт

COM1

196  |

ПОСІБНИК КОРИСТУВАЧА — КОРОТКИЙ ПОСІБНИК

UA

Вступ

Основні завдання, що виконуються програмою: визначення та відображення поточного місцезнаходження на карті,

автоматичне та ручне визначення точок маршруту, побудова маршруту, пошук об’єктів, розрахунок і відображення

шляхової інформації та багато іншого.

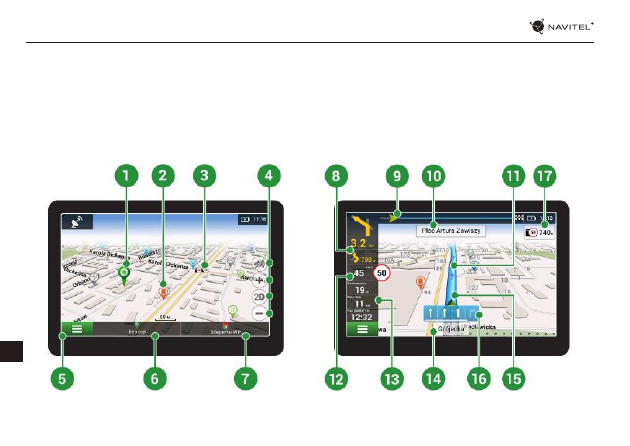

Iнтерфейс програми

КОРОТКИЙ ПОСІБНИК — NAVITEL E700

 |  197

UA

1

Точка на карті

Такий значок з’являється при натисканні на будь-яку область на карті. Внизу вікна карти

з’являються кнопки «Курсор» і «Зберегти WP».

2

POI

Приклад того, як об’єкти інфраструктури (POI) відображаються на карті. Різним категоріям POI

присвоєно різні значки. Також у програмі є безліч унікальних значків для різних брендів, шопінг

центрів, гіпермаркетів, АЗС і т.д. При натисканні на значок відкривається панель інформації про

об’єкт, в якій можна перейти у властивості об’єкта з контактною інформацією, координатами і

можливістю додати точку до маршруту.

3

SPEEDCAM

Приклад відображення на карті SPEEDCAM’ів. SPEEDCAM’и являють собою інформацію на карті

про камери контролю швидкості, радари, засідки, небезпечні перехрестя, лежачі поліцейські

та пішохідні переходи.

4

Кнопки на карті

Ці кнопки призначені для контролю виду карти (2D/3D), масштабу і звуку.

5

Головне меню

При натисканні на кнопку відкривається головне меню програми.

6

Курсор

Кнопка «Курсор» з’являється тільки у разі вибору точки на карті. При натисканні на кнопку

відкривається вікно «Мій маршрут», в якому ви можете виконувати з обраною точкою різні

операції.

7

Кнопка

«Зберегти WP»

Ця кнопка з’являється тільки у разі вибору точки на карті. Кнопка «Зберегти» призначена для

збереження вибраного пункту як шляхової точки.

8

Знак подальшого

маневру

Показує два наступні за напрямом маршруту повороти, розвороти, а також відстань до кожного

з них. Натискання по знаку відкриває контекстне меню, в якому можна зупинити ведення за

маршрутом і управляти іншими маршрутними опціями.

9

Прогрес-

бар руху за

маршрутом

Відображає пройдений шлях маршруту.

198  |

ПОСІБНИК КОРИСТУВАЧА — КОРОТКИЙ ПОСІБНИК

UA

10

Вулиця після

маневру

Ця інформаційна панель відображає назву вулиці, наступної за подальшим маневром.

Якщо виконані певні умови, то замість відображення вулиці, інформаційна панель буде

відображати смуги руху з допустимими маневрами.

11

Маршрут

Активний маршрут.

12

Швидкість

Допустима швидкість руху на ділянці дороги відображається з поточною швидкістю

автомобіля. Під час перевищенні встановленого значення програма надсилає візуальні

попередження: жовтий колір – перевищення швидкості до 10 км/год (за замовчуванням);

червоний – високий рівень небезпеки, перевищення швидкості на 11 км/год та більше.

Змінити граничне значення можна в налаштуваннях Навітел Навігатор (Меню >

Налаштування > Попередження > Штраф на швидкість).

13

Панель датчиків

Дана панель доступна тільки після побудови маршруту і відображає такі індикатори:

загальний приблизний час у дорозі, загальна довжина маршруту, час прибуття до кінцевої

точки маршруту. Набір індикаторів може бути змінений користувачем.

14

Поточна вулиця

Назва вулиці, по якій в даний момент часу відбувається рух. Інформаційна панель активна

тільки при встановленому з’єднанні з супутниками. Якщо на карті в даному місці немає ні

вулиці, ні дороги, то відображається напрямок (Північ, Південь, Захід, Схід).

15

GPS-курсор

Вказує місцезнаходження пристрою, коли GPS приймач ввімкнений.

16

Датчик маневру

На дорогах з двома і більше смугами у попутному напрямку відображається інформація

про дозволений маневр на найближчому перехресті або місці для розвороту; прогрес-

бар під датчиком відображає частину шляху до місця описуваного маневру.

17

Обмеження

швидкості

Під час руху по маршруту в правій частині екрану відображається перелік найближчих

навігаційно значущих об’єктів із зазначенням відстані до них. По мірі наближення

програма виводить на екран сповіщення зі зворотним відліком відстані до камери,

дорожнього знака або спеціальної розмітки.

КОРОТКИЙ ПОСІБНИК — NAVITEL E700

 |  199

UA

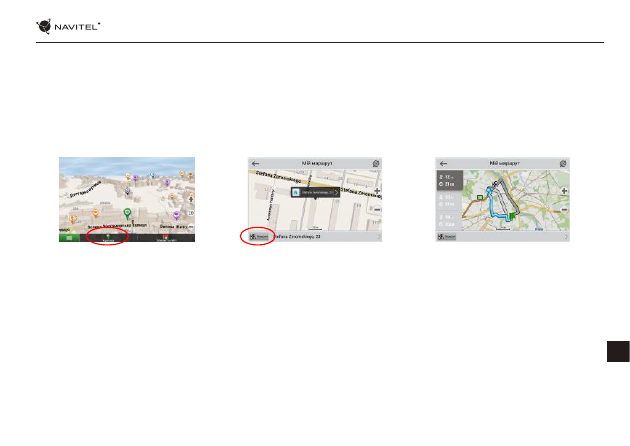

Маршрут до обраної точки на карті

Програма передбачає прокладання маршруту до точки, яку можна знайти та відмітити на карті, і визначити її як кінцеву

точку маршруту. При цьому початковою точкою маршруту буде поточне місцезнаходження пристрою, яке визначається

системою GPS. Для прокладання маршруту натисніть на відповідну область карті, щоб відмітити на ній точку та виберіть

«Курсор» [1]. Далі натисніть «Поїхали!» [2]. Програма запропонує 3 альтернативних маршрута з приблизною відстанню і

часом до кінцевої точки [3]. Виберіть підходящий варіант і натисніть “Поїхали!”.

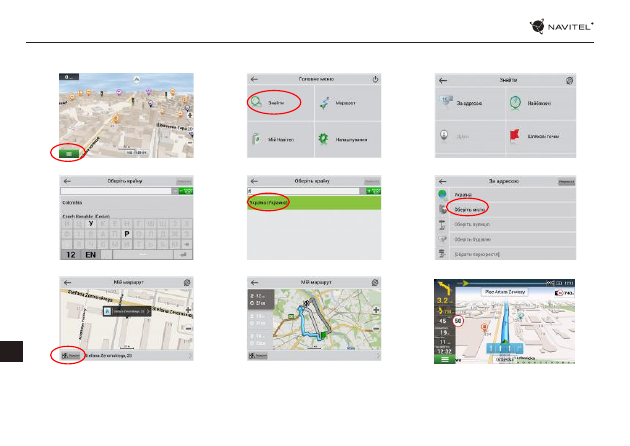

Пошук адреси та побудова маршруту

Для того щоб прокласти маршрут до точки, яку можна знайти за адресою, виберіть «Меню» [4] > «Знайти» [5] > «За адресою».

Далі натисніть «Оберiть країну» [6] і почніть вводити назву країни [7]. Щоб заховати клавіатуру, натисніть на іконку в правій

верхній частині екрана. Виберіть країну [8]. Поля «Оберiть місто», «Оберiть вулицю» і «Оберiть будівлю» стають активними

після заповнення попереднього поля [9]. Після внесення відповідної інформації, об’єкт буде показаний на карті. Натисніть

«Поїхали!» [10]. Програма запропонує 3 альтернативних маршрута до вказаної адреси [11]. Виберіть маршрут і натисніть

«Поїхали!» [12].

Рис. 1

Рис. 2

Рис. 3

200  |

ПОСІБНИК КОРИСТУВАЧА — КОРОТКИЙ ПОСІБНИК

UA

Рис. 4

Рис. 5

Рис. 6

Рис. 10

Рис. 11

Рис. 12

Рис. 7

Рис. 8

Рис. 9

КОРОТКИЙ ПОСІБНИК — NAVITEL E700

 |  201

UA

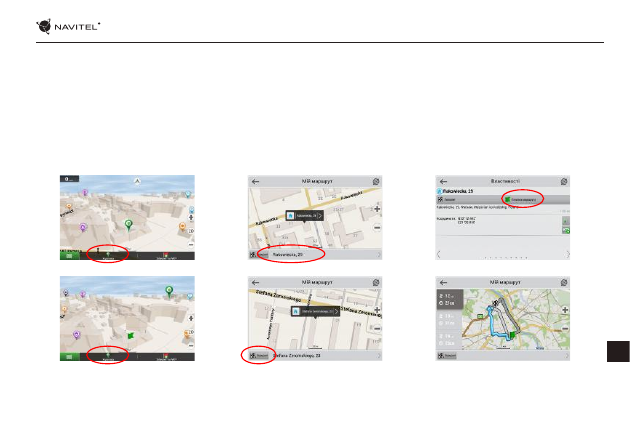

Ручний вибір всіх точок маршруту

Для прокладання маршруту, початкова та кінцева точка якого визначаються вручну, відмітьте на карті точку, звідки ви

хочете почати рух і натисніть «Курсор» [1] для переходу до екрану «Мій маршрут». Далі натисніть на інформаційну панель

внизу екрану [2]. На екрані «Властивості» виберіть «Початок маршруту» [3]. GPS-приймач повинен бути вимкнений. Точка

буде відмічена на карті як початкова точка маршруту. Далі виберіть на карті кінцеву точку маршруту. Для цього натисніть

на відповідну область карти, натисніть на кнопку «Курсор» [4] і потім «Поїхали!» в екрані «Мій маршрут» [5]. Програма

запропонує 3 альтернативних маршрута. Виберіть маршрут і натисніть «Поїхали!» [6].

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

Рис. 6

202  |

ПОСІБНИК КОРИСТУВАЧА — ЦЕНТР ОНОВЛЕНЬ

UA

Центр оновлень Навітел Навігатор

Для оновлення карт і додатків, а також для покупки нових карт, ви можете використовувати програму, розроблену нами

спеціально для цих цілей. Завантажити програму ви можете на нашому сайті у розділі “Завантажити”. Нижче вказана

інструкція, яка допоможе вам розібратися в функціональності програми.

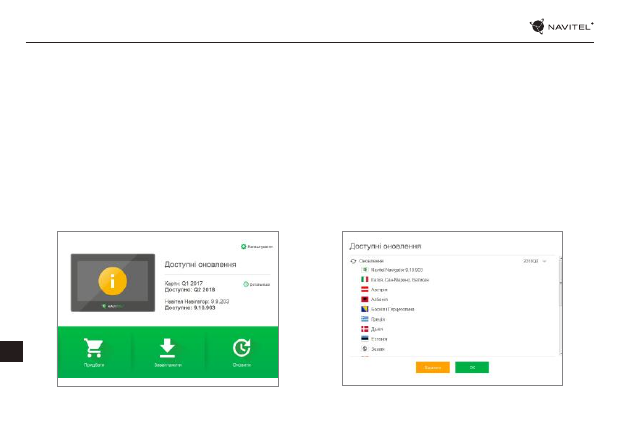

1.  Встановіть Navitel Navigator Update Center на ПК, виконавши всі пункти майстра установки Windows;
2.  Підключіть навігатор до комп’ютера в режимі знімного диска (USB Flash Drive / MassStorage).
3.  Запустіть Navitel Navigator Update Center [1].
У випадку якщо ви правильно підключили навігатор, програма визначить його наявність.
4.  У разі, якщо оновлення будуть знайдені, Navitel Navigator Update Center запропонує Вам оновити пристрій до актуальної

версії ПЗ, а також оновити карти, якщо є більш нові [2].

Рис. 1

Рис. 2

ЦЕНТР ОНОВЛЕНЬ — NAVITEL E700

 |  203

UA

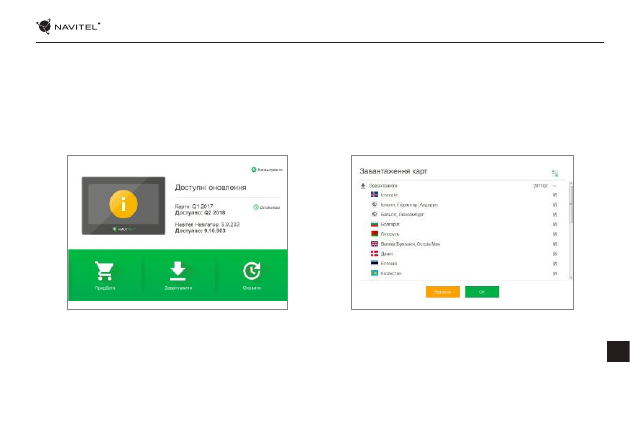

Зауважте, що старі карти в процесі оновлення або перевстановлення будуть видалені. Для продовження натисніть

“Оновлення”, потім “ОК”.
5. Navitel Navigator Update Center завантажить і встановить оновлення на пристрій.
6. Якщо після оновлення Ви вирішите завантажити або придбати додаткові карти, виберіть пункт “Завантажити” або

“Купити” відповідно [3].

7. Щоб завантажити придбані карти, у списку відзначте галочками потрібні Вам та натисніть “ОК” [4].

Рис. 3

Рис. 4

204  |

ПОСІБНИК КОРИСТУВАЧА — ЦЕНТР ОНОВЛЕНЬ

UA

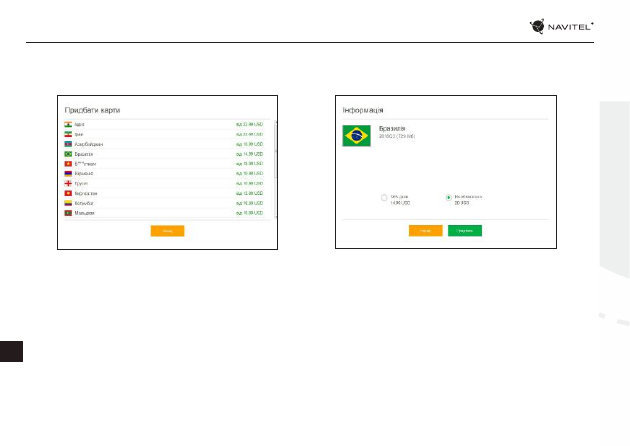

8.  Щоб купити карти, натисніть на рядок, що відповідає потрібній Вам карті, виберіть термін передплати і натисніть “Купити”

[5, 6].

9.  Запустіть Навітел Навігатор на пристрої.

Рис. 5
