1. МЕХАНИЗМЫ ПРИВОДОВ (4206—4291)

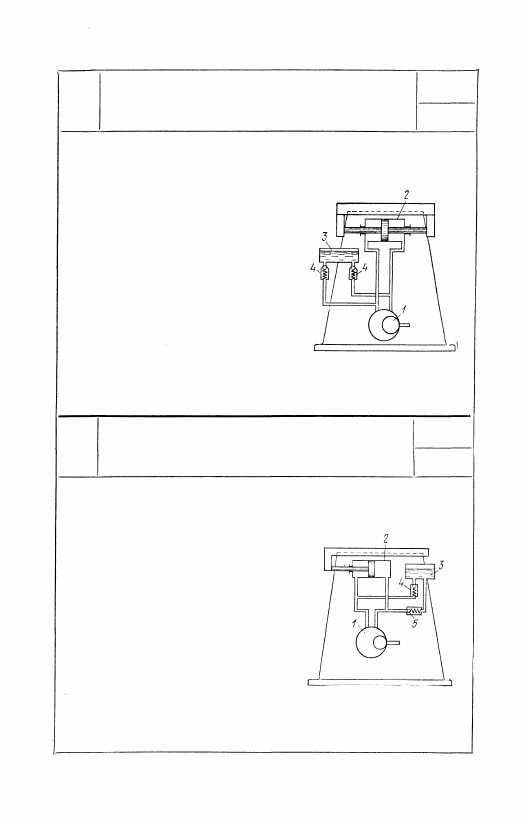

4206

МЕХАНИЗМ ПРИВОДА

С ЗАМКНУТЫМ ПОТОКОМ ЖИДКОСТИ

сгп

Пр

Жидкость перекачивается регулируе-

мым насосом 1 из одной полости ра-

бочего цилиндра 2 в другую. Ком-

пенсация утечки производится пода-

чей жидкости из резервуара 3 через

односторонние клапаны 4 во всасы-

вающую линию. Так как при ревер-

сировании движения трубопроводы

поочередно являются то всасываю-

щими, то нагнетательными, преду-

смотрены два односторонних кла-

пана.

4207

МЕХАНИЗМ ПРИВОДА

С ЗАМКНУТЫМ ПОТОКОМ ЖИДКОСТИ

СГП

Пр

Жидкость перекачивается регулируе-

мым насосом 1 из одной полости ра-

бочего цилиндра 2 в другую, причем

излишек из правой полости уходит

через клапан 5 в резервуар. При ре-

версировании движения и засасыва-

ния жидкости из левой полости и

нагнетании в правую объем всасы-

ваемой жидкости пополняется из ре-

зервуара 3 через односторонний кла-

пан 4.

627

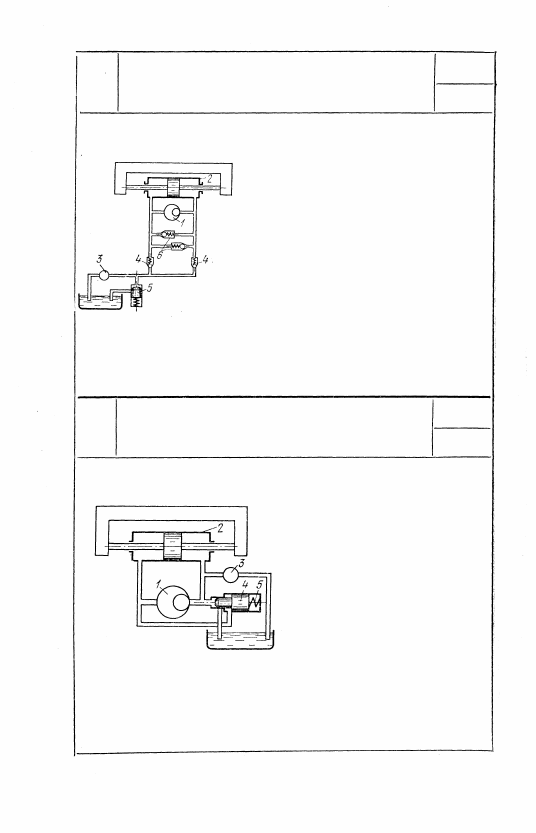

4208

МЕХАНИЗМ ПРИВОДА СТАНКА

С ЗАМКНУТЫМ ПОТОКОМ ЖИДКОСТИ

И С КОМПЕНСАЦИОННЫМ НАСОСОМ

СГП

Пр

Регулируемый реверсивный насос 1

перекачивает жидкость из одной по-

лости рабочего цилиндра 2 в дру-

гую. Компенсационный насос 3 слу-

жит для компенсации утечек в сис-

теме. При понижении давления,

вследствие утечек, клапан 4 подни-

мается, давая доступ жидкости от

компенсационного насоса 3 в линию

всасывания насоса 1, Клапан 5 под-

держивает постоянное давление в

линии нагнетания компенсационного

насоса 3. Клапаны 6 препятствуют повышению давления в

нагнетательной линии насоса 1.

4209

МЕХАНИЗМ ГИДРОПРИВОДА СТАНКА

С КОМПЕНСАЦИЕЙ УТЕЧЕК

СГП

Пр

Регулируемый насос 1 засасы-

вает жидкость из левой поло-

сти рабочего цилиндра 2 и на-

качивает ее в правую полость,

куда подается также жидкость

компенсационным насосом 3

высокого давления, компенси-

рующим утечки в системе.

Дифференциальный клапан 4

находится под действием дав-

ления нагнетательной и вса-

сывающей линий, с одной сто-

роны, и под действием пружины 5 — с другой. При увеличе-

нии давления в системе клапан 4 перемещается вправо, пе-

репуская излишек жидкости в бак.
