МЕХАНИЗМ ПРИВОДА

С ГИБКИМ ЗВЕНОМ

УГП

Пр

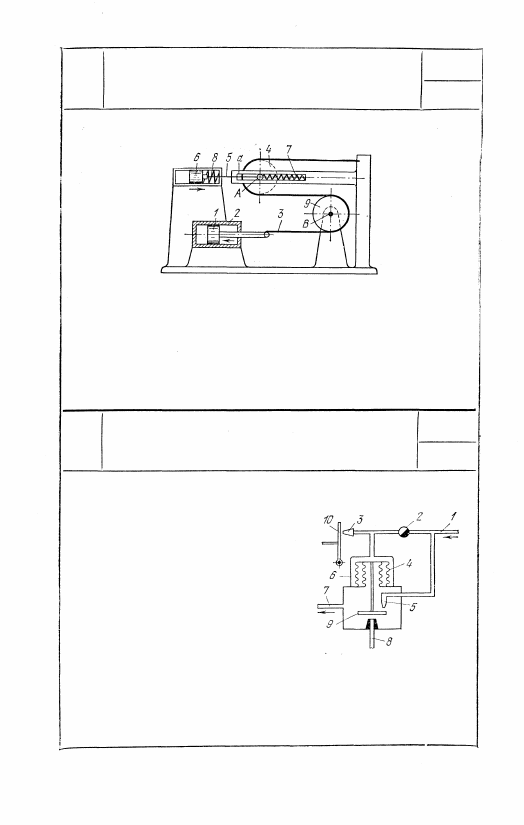

Перемещение под воздействием жидкости поршня 1 внутри цилиндра

2 передается поршню 6 посредством гибкой стальной ленты 3, пере-

кинутой через шкив 9, вращающийся вокруг неподвижной оси В, и

шкив 4, вращающийся вокруг оси А, подпружиненной пружиной

7, которая перемещается в прорези а стойки. Ось А связана звеном

5 с ползуном 6, который перемещается, преодолевая сопротивление

пружины 8, в направлении, обратном движению поршня 1.

4202

С И Л Ь Ф О Н Н Ы Й УСИЛИТЕЛЬ

УГП

Пр

По трубопроводу 1 подается сжатый воз-

дух, часть которого проходит через дрос-

сель 2, подводится к соплу 3 и запол-

няет пространство между сильфоном 4

и кожухом 6. Другая часть воздуха

поступает через трубку 5 во внутреннюю

полость усилителя, а оттуда частично

выходит в атмосферу через трубку 8 и

частично по трубке 7 поступает в серво-

мотор. С сильфонами при помощи стерж-

ня связана тарелка  к л а п а н а 9, располо-

женная между отверстиями трубок 5 и

8. Когда заслонка 10 прикрывает сопло

3, давление воздуха над сильфоном 4

увеличивается; тарелка 9 опускается, приоткрывая отверстие трубки

5 и прикрывая отверстие трубки 8. Давление воздуха во внутренней

полости усилителя, а следовательно, и в мембранном сервомоторе,

не показанном на рисунке, увеличивается.

621

7. МЕХАНИЗМЫ  У П Р А В Л Е Н И Я (4203-4204)

4203

МЕХАНИЗМ  У П Р А В Л Е Н И Я

П Е Р Е К Л Ю Ч Е Н И Е М СКОРОСТЕЙ

НАГНЕТАТЕЛЯ  А В И А Д В И Г А Т Е Л Я

УГП

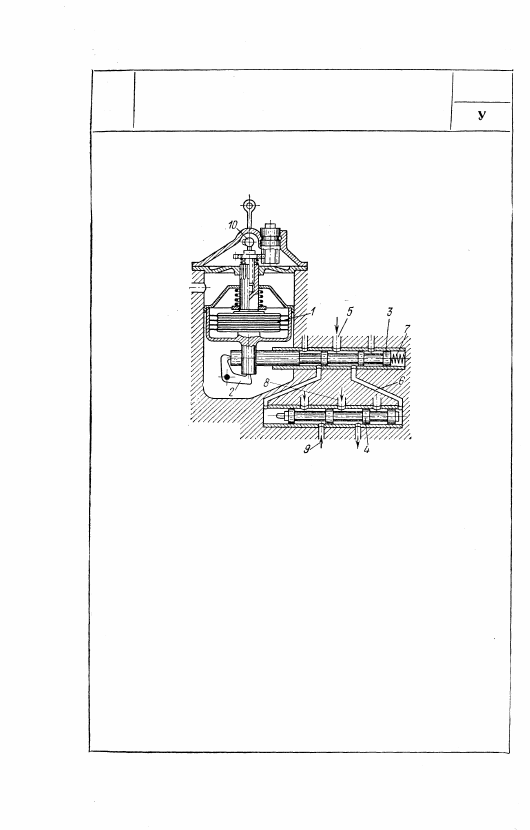

Давление внутри анероида 1 постоянно. По

мере подъема на высоту анероид 1 расши-

ряется и с помощью двуплечего рычага 2

перемещает поршень вспомогательного зо-

лотника 3, сжимая пружину 7. При подъ-

еме на высоту переключения золотник 3

перепускает подводимую жидкость из на-

соса через канал 5 и канал 6 к правому

торцу главного золотника 4, как это пока-

зано на рисунке. При этом золотник 4

быстро перемещается влево, и жидкость от

насоса через каналы 8 и 9 поступает в

механизм переключения. Перемещая с

помощью кулачка 10 коробку анероида

вверх или вниз, можно регулировать вы-

соту переключения.

622

4204

МЕХАНИЗМ  У П Р А В Л Е Н И Я

ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ

УГП

Через трубопровод 1 поступа-

ет сжатый воздух. Давление

воздуха передается на гофри-

рованную мембрану 2, кото-

рая, сжимаясь, сдвигает пор-

шень 3 и вытесняет жидкость

в тормозные цилиндры.

623

У

8. МЕХАНИЗМЫ ТОРМОЗОВ (4205)

УГП

Тм

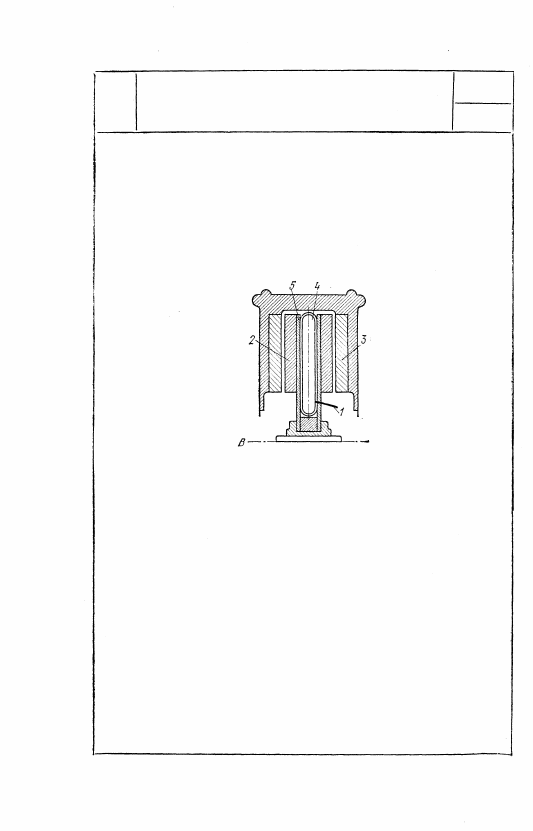

Под действием сжатого возду-

ха или масла, поступающего

по шлангу 1 в упругую каме-

ру 4, последняя прижимает

неподвижные диски 2 с по-

мощью гибкой детали 5 к вра-

щающимся вокруг неподвиж-

ной оси В — В дискам 3 и тем

самым тормозит их.

624

4205

МЕХАНИЗМ

ГИДРАВЛИЧЕСКОГО ТОРМОЗА

С УПРУГИМ ЗВЕНОМ
