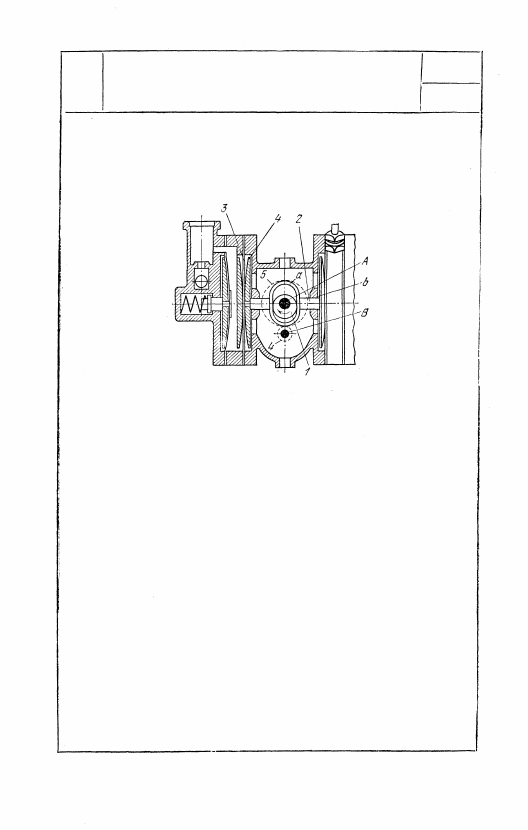

КУЛАЧКОВЫЙ МЕХАНИЗМ НАСОСА

С УПРУГОЙ ДИАФРАГМОЙ

УГП

ЛП

Кулачок 1 выполнен в форме

круглого диска, вращающегося

вокруг эксцентрично располо-

женной относительно его гео-

метрического центра неподвиж-

ной оси А, и приводится во

вращение через зубчатые ко-

леса 4 и 5. Кулачок заключен

в рамку а ползуна 2, движу-

щегося возвратно-поступатель-

но в неподвижных направля-

ющих b и имеющего две та-

релки 4, соприкасающиеся с

упругими диафрагмами 3. При

вращении кулачка ползун 2

движется возвратно-поступа-

тельно, вызывая деформацию

диафрагм 3 и перемещение

жидкости.

617

4197

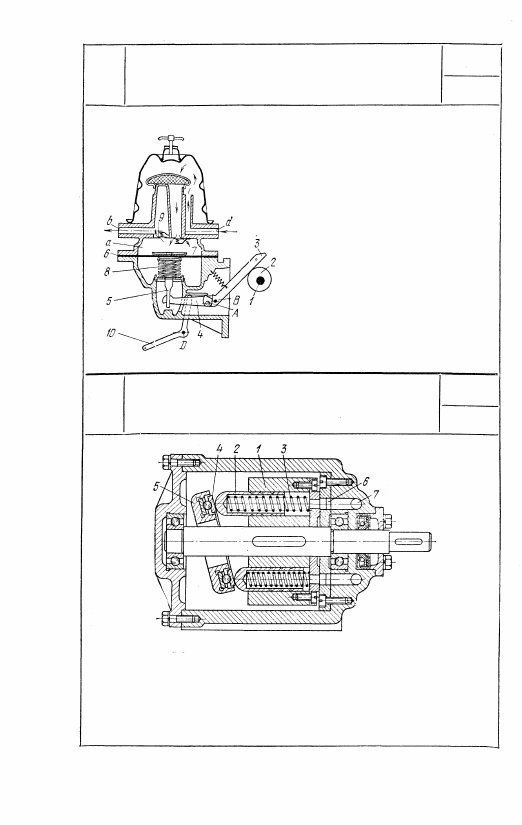

Р Ы Ч А Ж Н Ы Й МЕХАНИЗМ

ДИАФРАГМЕННОГО БЕНЗОНАСОСА

УГП

ЛП

При повороте распределительного

вала 1 двигателя жестко связан-

ный с ним эксцентрик 2 воздейст-

вует на рычаг 3, качающийся во-

круг неподвижной оси В, который

посредством рычага 4 и штока 5

связан с диафрагмой 6. При по-

вороте рычага 3 против часовой

стрелки диафрагма 6 опускается,

в камере а насоса образуется при

этом разрежение, благодаря чему

происходит всасывание бензина из

канала d через впускной  к л а п а н

7. При повороте рычага 3 по часо-

вой стрелке диафрагма 6 подни-

мается под действием усилия пру-

жины 8. При этом впускной кла-

пан 7 закрывается, а выпускной

клапан 9 открывается, и топливо

под давлением поступает в  к а н а л

b. Рычаг 10, вращающийся вокруг

неподвижной оси D и поворачи-

вающий рычаг 4 относительно оси

А, служит для ручной подкачки

топлива.

4198

М Е Х А Н И З М ПОРШНЕВОГО НАСОСА

С  П Р И Ж И М Н Ы М И  П Р У Ж И Н А М И

УГП

ЛП

При вращении цилиндрического ротора 1 поршни 2, расположенные

в осевых отверстиях ротора,  у п и р а я с ь в неподвижную косую шайбу

5, совершают в роторе возвратно-поступательное движение. Пружи-

ны 3 обеспечивают силовое  з а м ы к а н и е  м е х а н и з м а . С целью умень-

шения потерь на трение между поршнями 2 и косой шайбой 5 вве-

ден подшипник 4.  Н а к а ч и в а е м а я жидкость распределяется через

серповидные  к а н а л ы 6 и далее через отверстия 7 в гидросистему.

618

4199

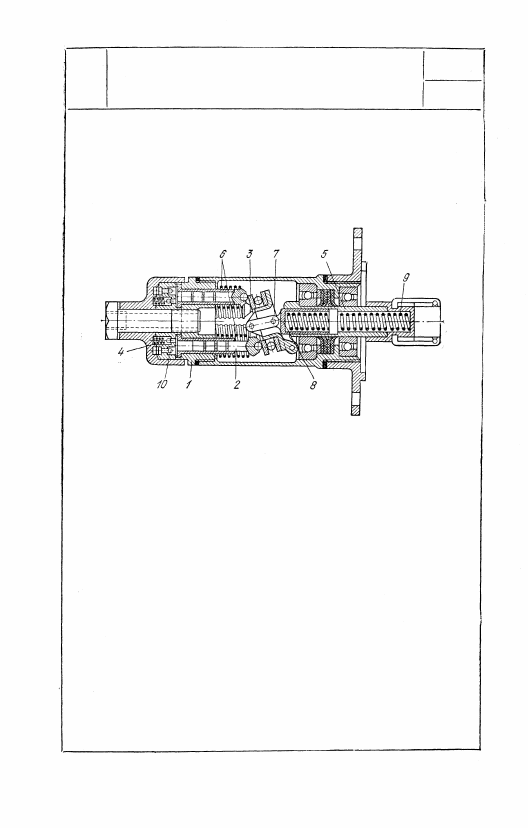

МЕХАНИЗМ ПОРШНЕВОГО НАСОСА

С КОСОЙ ШАЙБОЙ

УГП

ЛП

В неподвижном цилиндре 1 расположены поршни 2,

совершающие возвратно-поступательное движение под

действием приводной косой шайбы 3, к которой

они прижаты пружинами 6. Всасывание жидкости про-

изводится через шариковый клапан 10, а нагнетание —

через шариковый клапан 4. Корпус косой шайбы шар-

нирно соединен с валом привода 5 и посредством зве-

на 7 — со стаканом 8 нажимной пружины 9. Вал 5 при

своем вращении ведет корпус шайбы, а пружина 9

удерживает корпус шайбы в наклонном положении.

При повышении давления в нагнетательной линии шай-

ба 3 приближается к вертикальному положению и про-

изводительность насоса уменьшается.

619

6. МЕХАНИЗМЫ ПРИВОДОВ (4200—4202)

4200

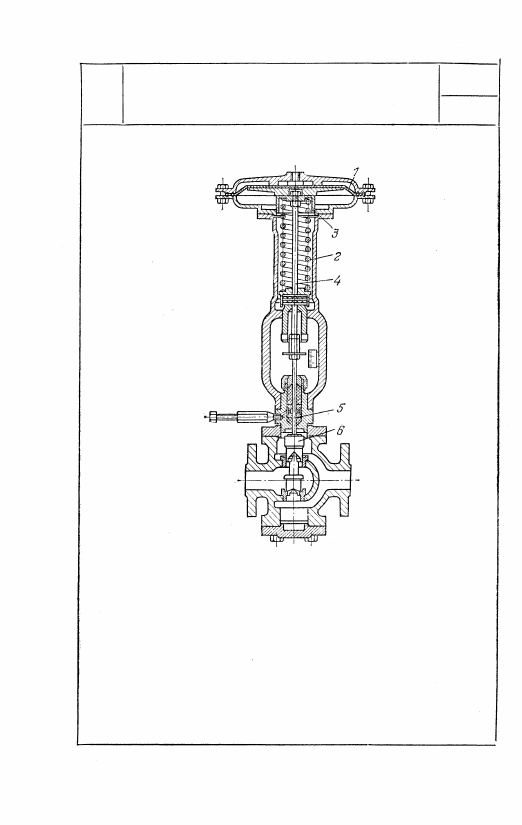

МЕХАНИЗМ

МЕМБРАННОГО СЕРВОМОТОРА

УГП

Пр

При повышении давления, действующего

на мембрану 1, звено 3 опускается, сжи-

мая пружину 2, и перемещает шток 4,

жестко связанный со штоком 5. При этом

уменьшается количество жидкости, прохо-

дящей через окна плунжера 6. При пони-

жении давления, действующего на мембра-

ну 1, количество жидкости, пропускаемой

регулирующим органом, увеличивается.
