11. МЕХАНИЗМЫ С РЕГУЛИРУЕМЫМИ

ЗВЕНЬЯМИ (2959—2966)

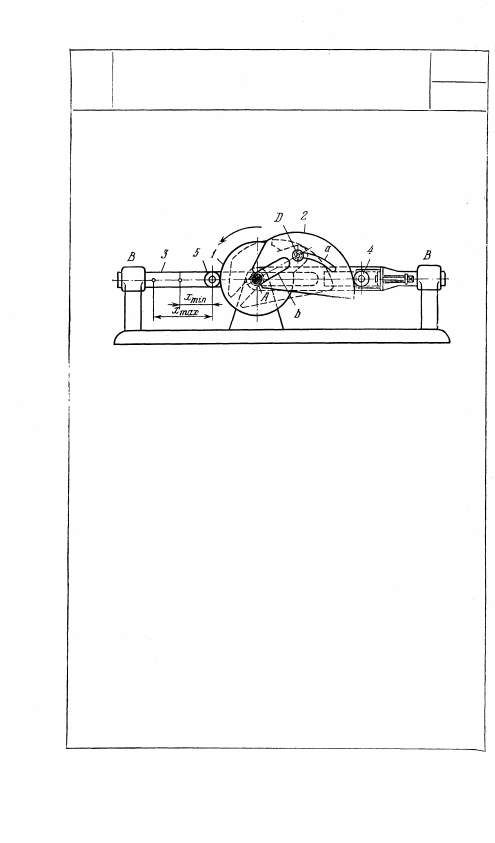

Кулачок состоит из основной шайбы 7, вращаю-

щейся вокруг неподвижной оси A, и двух шайб

2 и 3, которые могут занимать различные поло-

жения относительно шайбы 1. Для этого шайбы

2 и 3 имеют криволинейные прорези а, скользя-

щие по болту D, и прямолинейные прорези b,

скользящие по валу А. Шайбы 2 и 3 могут жестко

закрепляться на шайбе 1 с помощью гайки на

болту D. Закрепляя шайбы 2 и 3 в различных

положениях, можно изменять ход толкателя 4,

который движется в неподвижной направляю-

щей B, в пределах от х

min

 до x

m а х

. Силовое замы-

кание механизма осуществляется пружиной 5.

99

2959

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ХОДОМ ТОЛКАТЕЛЯ

ПК

РЗ

2960

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ХОДОМ ТОЛКАТЕЛЯ

ПК

РЗ

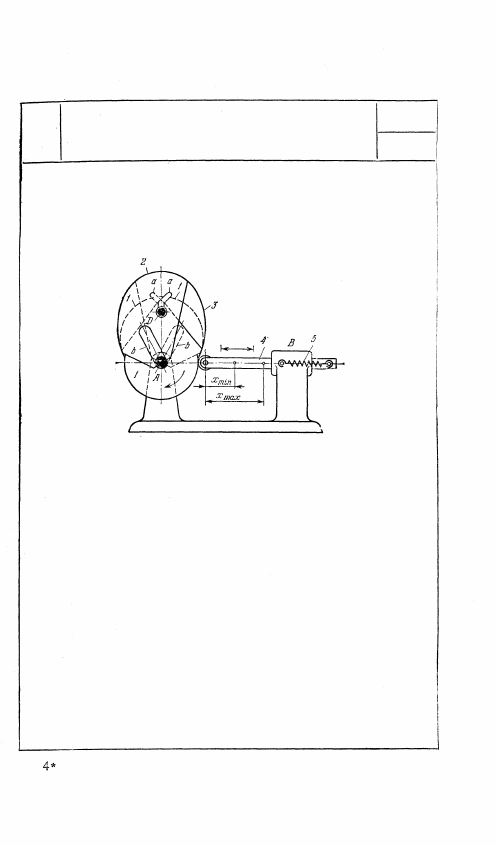

Кулачок состоит из основной шайбы 1, вращающейся во-

круг неподвижной оси A, и шайбы 2, которая может зани-

мать различные положения относительно шайбы 1. Для

этого шайба 2 имеет криволинейную прорезь а, скользя-

щую по болту D, и прямолинейную прорезь b, скользящую

по валу А. Шайба 2 может жестко закрепляться на шайбе

1 с помощью гайки на болту D. Закрепляя шайбу 2 в раз-

личных положениях, можно изменять ход толкателя 3,

который движется в неподвижных направляющих В,

в пределах от х

min

 до х

m а х

 . С толкателем 3 связан ролик

4, который может быть установлен в различных положе-

ниях специальным винтовым устройством. Профиль кулач-

ка 1 воздействует попеременно на ролики 4 и 5. Силовое

замыкание осуществляется специальными пружинами,

не показанными на чертеже. При переходе профиля ку-

лачка 2 от соприкосновения с роликом 4 к ролику 5 имеет

место соударение кулачка 1 и толкателя 2.

100

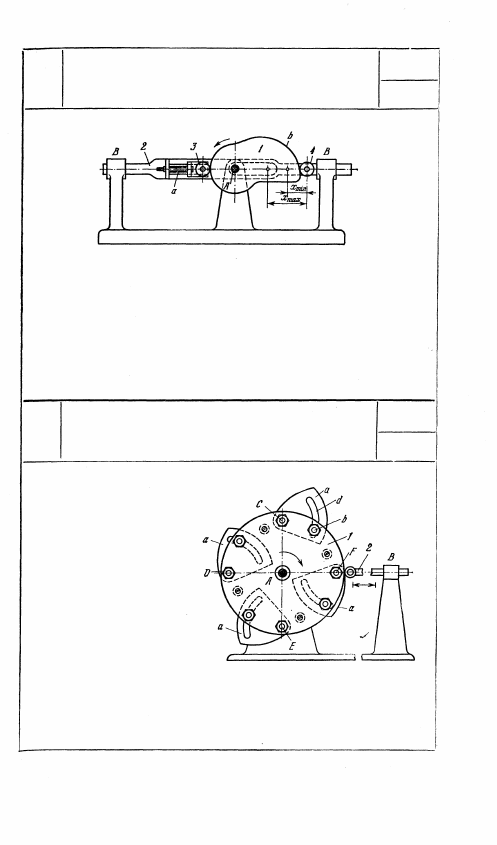

Кулачок 1 вращается вокруг неподвижной оси А. Толкатель 2 дви-

жется поступательно в направляющих В и имеет два ролика 3 и 4.

Ролик 3 с помощью винтового устройства а может устанавливаться

в различных положениях. В положении, указанном на чертеже, ход

толкателя 2 будет максимальным и равным х

m а х

. Меняя положение

ролика 3, можно получать различные величины хода толкателя в пре-

делах от х

min

 до x

mах

. При этом профиль b кулачка воздействует

попеременно на ролики 3 и 4. Силовое замыкание осуществляется пру-

жинами, не показанными на чертеже. При переходе профиля b от сопри,

косновения с роликом 4 к ролику 3 имеет место соударение кулачка

1 и толкателя 2.

2962

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПЕРЕМЕННЫМ ПРОФИЛЕМ КУЛАЧКА

ПК

РЗ

Кулачок 1, вращающийся

вокруг неподвижной оси

A, имеет четыре лепестка

а с дуговыми прорезями

d, оси которых являются

дугами окружностей, опи-

санных из точек С, D, Е

и F. Толкатель 2 движет-

ся возвратно-поступатель-

но в неподвижной направ-

ляющей В. Лепестки а

могут закрепляться на ку-

лачке 1 в различных по-

ложениях гайками b. Таким образом, за один оборот кулачка 1

могут быть осуществлены четыре разных или одинаковых закона

движения толкателя 2. Силовое замыкание механизма обеспечи-

вается не показанной на чертеже пружиной.

101

2961

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ХОДОМ ТОЛКАТЕЛЯ

ПК

РЗ

2963

КУЛАЧКОВЫЙ МЕХАНИЗМ

ИЗМЕНЯЕМЫМ ПРОФИЛЕМ КУЛАЧКА

ПК

РЗ

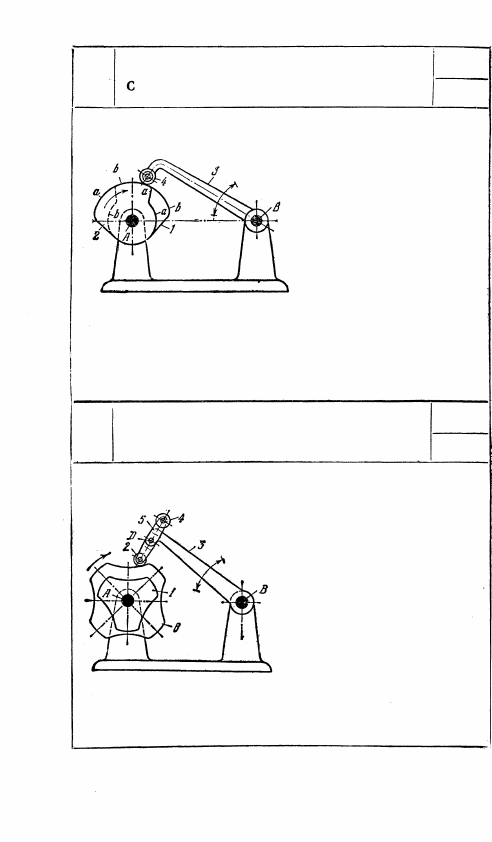

Жестко связанные друг е

другом кулачки 1 и 2 вра-

щаются вокруг неподвижной

оси А. Профиль кулачка 1

очерчен по кривой b, а про-

филь кулачка 2 очерчен по

кривой а. Коромысло 3, со-

вершающее качательное дви-
жение вокруг неподвижной

оси В, имеет ролик 4. Про-

фили а и b кулачков 2 и 1 имеют одинаковые очертания.

Смещая кулачки 1 и 2 друг относительно друга и жестко

скрепляя их, можно изменять общий профиль кулачка и тем

самым изменять фазы движения коромысла 3.

2964

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ЗАКОНОМ

ДВИЖЕНИЯ КОРОМЫСЛА

ПК

РЗ

Жестко сцепленные друг с дру-

гом кулачки 1 и 6 вращаются

вокруг неподвижной оси А.

Коромысло 3 совершает кача-

телъное движение вокруг не-

подвижной оси В. С коромыслом

3 жестко связана траверза 5

с двумя роликами 2 и 4. Вращая

траверзу 5 вокруг оси D и за-

крепляя ее на коромысле, можно

осуществлять касание ролика 2

с профилем кулачка 6, как это

показано на чертеже, или ролика

4 с профилем кулачка 1 и таким образом получать различные

законы движения коромысла 3.

102
