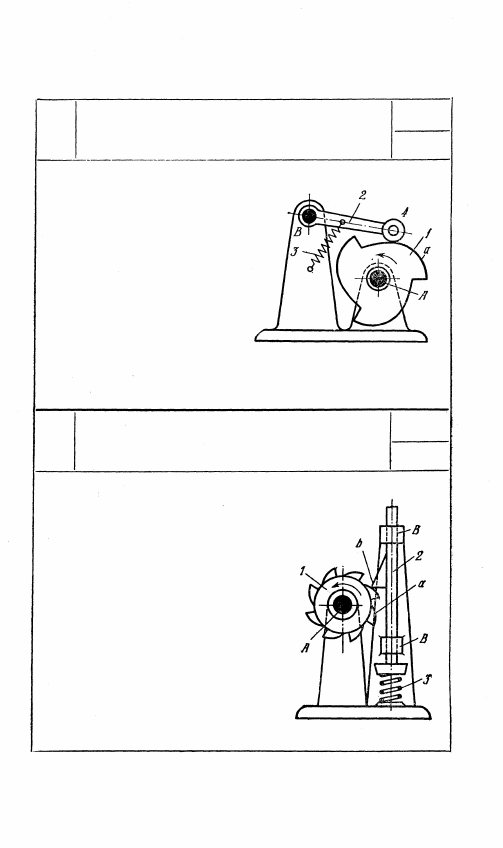

2944 ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ВИБРИРУЮЩИМ КОРОМЫСЛОМ

ПК

Вм

Кулачок 1, вращающийся во-

круг неподвижной оси А, имеет

три профилированных выступа

а. Коромысло 2, качающееся

вокруг неподвижной оси B, имеет

ролик 4, перекатывающийся по

выступам а кулачка 1. Вслед-

ствие выбранной формы высту-

пов а после каждого подъема

коромысла 2 ролик 4 соскаки-

вает с выступа а и таким обра-

зом коромысло 2 приводится в

вибрационный режим движения. Силовое замыкание механизма

обеспечивается пружиной 3.

2945

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ВИБРАТОРА

ПК

Вм

Кулачок 1, вращающийся вокруг не-

подвижной оси A, имеет профилирован-

ные выступы а. Толкатель 2, имеющий

выступ b, движется возвратно-посту-

пательно в неподвижных направляю-

щих В — В. Выступы а скользят по

нижней плоскости выступа b, поднимая

толкатель 2. После того как выступ

а выйдет из соприкосновения с высту-

пом b, толкатель 2, падая, сжимает

пружину 3, по пути встречая следую-

щий выступ а, которым толкатель 2

вновь поднимается вверх. Таким обра-

зом, при непрерывном вращении ку-

лачка 1 толкатель 2 приводится в

вибрационное движение.

91

7. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (2946)

2946

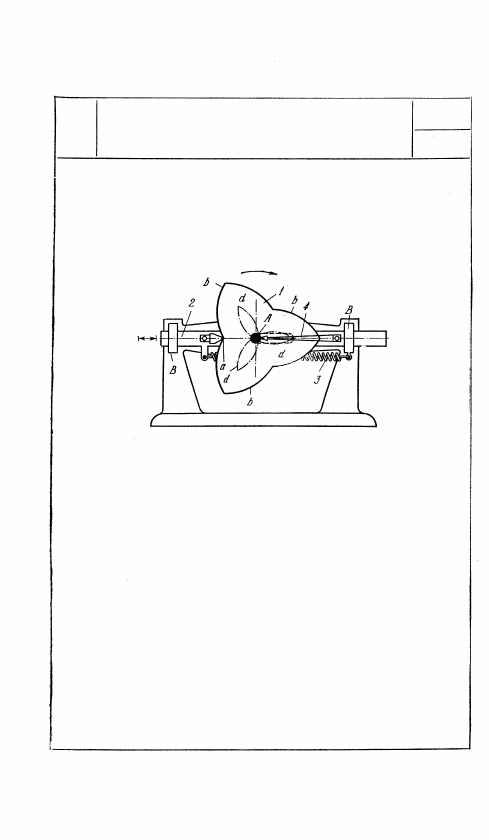

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ТРЕХЛЕПЕСТКОВОЙ РОЗЫ

ПК

ВК

Кулачок 1 вращается вокруг неподвижной оси А.

Толкатель 2, движущийся возвратно-поступательно

в неподвижных направляющих В, имеет острие а,

скользящее по профилю b кулачка 1. С толкате-

лем 2 жестко связана стрелка 4, конец которой

в крайнем правом положении толкателя совпадает

с точкой A. Профиль кулачка спроектирован так,

чтобы конец стрелки 4 описывал трехлепестковую

розу d. Силовое замыкание механизма обеспечи-

вается пружиной 3.

92

8. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИЙ (2947—2950)

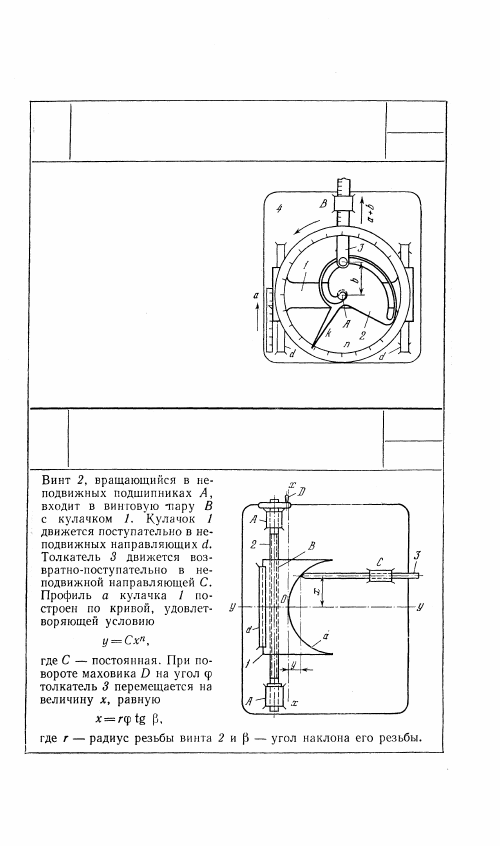

2947

ЧЕТЫРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

ПК

МО

Ползун 1 движется поступатель-

но в неподвижной направляющей

d — d. Кулачок 2, вращающийся

вокруг оси А ползуна 1, имеет

стрелку k, регистрирующую на

плите 4 угол поворота кулачка

2, пропорциональный радиусу-

вектору центрового профиля ку-

лачка 2. Толкатель 3 движется

поступательно в неподвижной

направляющей В. Слагаемые,

пропорциональные величине а,

вводятся перемещением ползуна

1 в направляющей d — d.

Слагаемые, пропорциональные

величине b, вводятся поворо-

том кулачка 2 вокруг оси A.

Сумма а + b пропорциональна перемещению толкателя 3.

2948

КУЛАЧКОВЫЙ СТЕПЕННОЙ

МЕХАНИЗМ

ПК

МО

93

2949

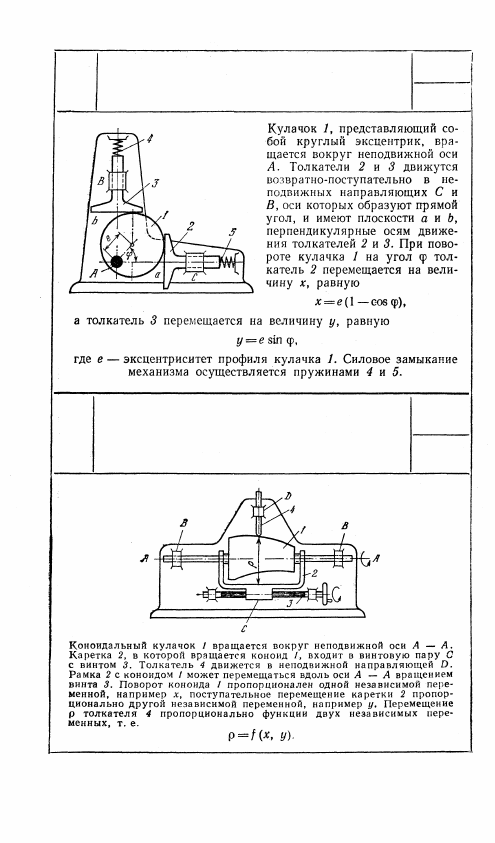

ЧЕТЫРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ФУНКЦИЙ СИНУСА И КОСИНУСА

ПК

2950

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ С КОНОИДАЛЬНЫМ

КУЛАЧКОМ ДЛЯ ПОЛУЧЕНИЯ

ФУНКЦИИ ДВУХ ПЕРЕМЕННЫХ

ПК

МО

94
