9. МЕХАНИЗМЫ МУФТ

И СОЕДИНЕНИЙ (2951—2954)

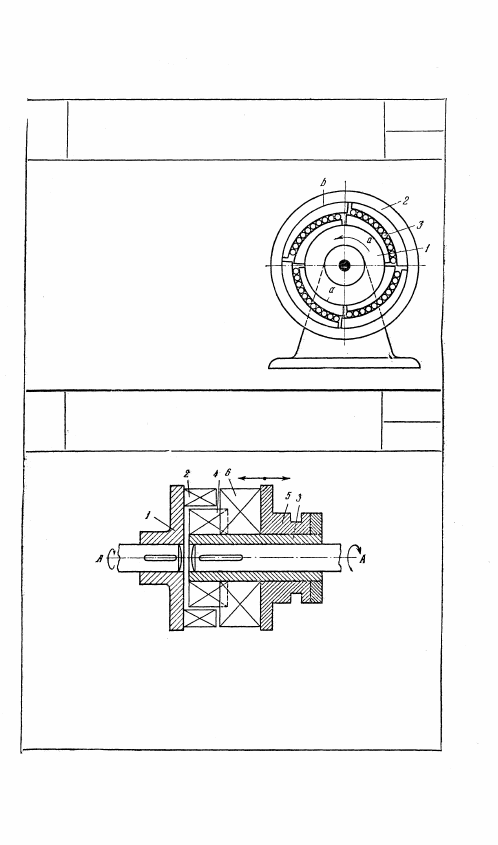

2951

КУЛАЧКОВЫЙ МЕХАНИЗМ

РОЛИКОВОЙ МУФТЫ

ПК

мс

Муфта имеет на входном 1 и выход-

ном 2 кольцах кулачковые поверх-

ности, образованные клиновыми су-

харями а и b, в промежутках между

которыми расположены ролики 3.

Так как сухари а и b имеют форму

архимедовой спирали, нагрузка рав-

номерно распределяется между все-

ми роликами. Передача осущест-

вляется воздействием роликов 3

на клиновые сухари а и b.

2952

МЕХАНИЗМ КУЛАЧКОВОЙ МУФТЫ

ЖЕСТКОГО СЦЕПЛЕНИЯ

ПК

МС

Диск 1 и втулка 3 вращаются вокруг общей неподвижной оси

А — А. Отводка 5 может скользить вдоль оси A — А. На диске

1 муфты укреплены кулачки 2. Втулка 3 имеет кулачки 4 и слу-

жит направляющей для отводки 5 с кулачками 6, входящими

в промежутки между кулачками 4. Для включения муфты необ-

ходимо значительно снизить число оборотов валов и передвинуть

отводку 5 влево.

95

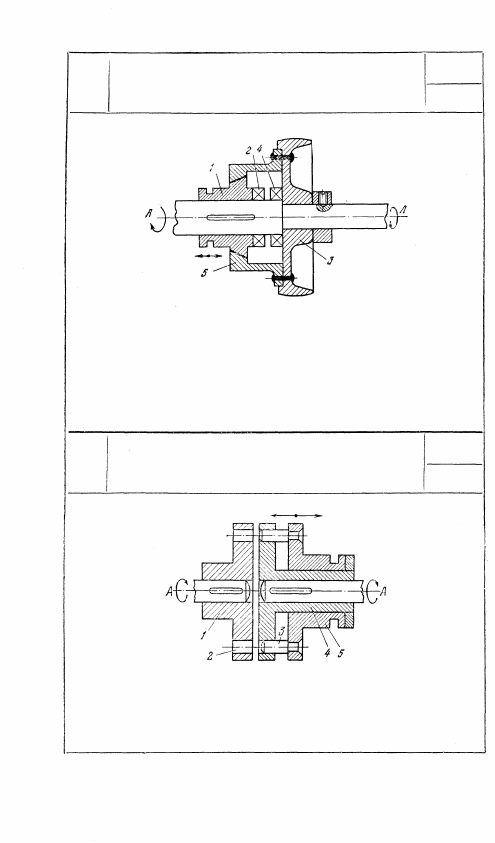

2953

МЕХАНИЗМ

КУЛАЧКОВО-КОНУСНОЙ МУФТЫ

ЖЕСТКОГО СЦЕПЛЕНИЯ

МС

Шкив 3 и конусная отводка 1 вращаются вокруг общей неподвиж-

ной оси А — А. Отводка 1 может скользить вдоль оси А — А.

С конусной отводкой 1 жестко связаны кулачки 2; со шкивом 3

жестко связан конус 5. Кулачки 4 составляют одно целое со шки-

вом 3. Для включения муфты сначала включают конус, для чего

перемещают его влево, а когда угловые скорости шкива и вала

будут приблизительно равны, включают кулачки 2 и 4 переме-

щением отводки вправо.

2954

МЕХАНИЗМ

К У Л А Ч К О В О Й МУФТЫ

ЖЕСТКОГО  С Ц Е П Л Е Н И Я

ПК

Диски 1 и 4 муфты вращаются вокруг общей неподвижной оси

А — А. Отводка 5 может скользить вдоль оси А — A. В диске

1 муфты выполнены отверстия 2 для пальцев 3, которые запрессо-

ваны в диске отводки 5. Включение муфты производится при

пониженных оборотах передвижением отводки влево.

96

МС

ЯК

10. МЕХАНИЗМЫ ТОРМОЗОВ (2955—2958)

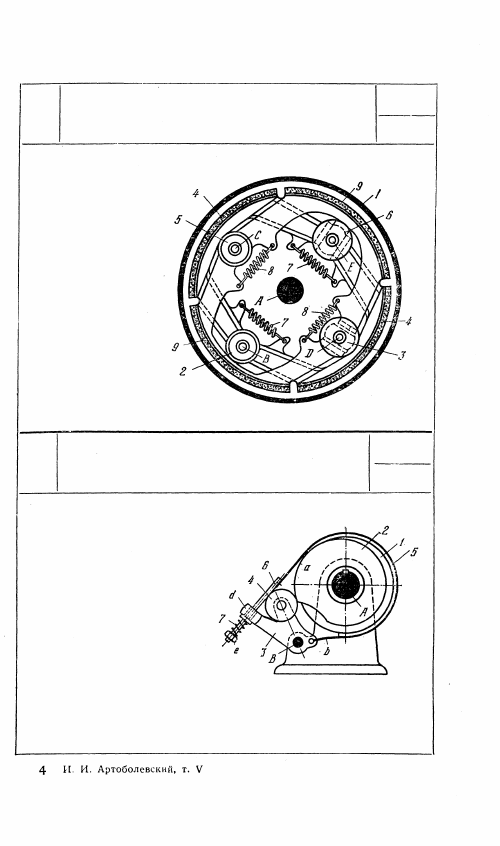

2955

КУЛАЧКОВЫЙ МЕХАНИЗМ

ДВОЙНОГО

КРЕСТООБРАЗНОГО ТОРМОЗА

ПК

Тм

Обод 1 вращается во-

круг неподвижной

оси А. Колодки 4

вращаются вокруг

оси В внутреннего

диска, вращающегося

независимо от обода

1, и прижимаются к

ободу 1 поворотом

кулачка 6 вокруг оси

Е. Колодки 9 вра-

щаются вокруг оси

С и прижимаются к

сбоду 1 поворотом

кулачка 3 вокруг оси

D. Возвратное дви-

жение колодок 4 и 9

обеспечивается пру-

ж и н а м и 7 и 8.

2956

К У Л А Ч К О В Ы Й МЕХАНИЗМ

С ТОРМОЗНЫМ УСТРОЙСТВОМ

ПК

Кулачок 2, жестко связан-

ный с круглым диском 1,

вращается вокруг неподвиж-

ной оси A; коромысло 3,

вращающееся вокруг непод-

вижной оси В, имеет ролик 4,

обкатывающий профиль а ку-

лачка 2. Диск 1 охвачен

гибким звеном b с колодкой

5. Звено b заканчивается

стержнем 6, скользящим в

направляющей d коромысла 3.

Натяжение гибкого звена b

регулируется гайкой e, воздействующей на пружину 7. Увели-

чивая натяжение гибкого звена b, можно затормозить диск 1

и вместе с ним кулачок 2.

97

Тм

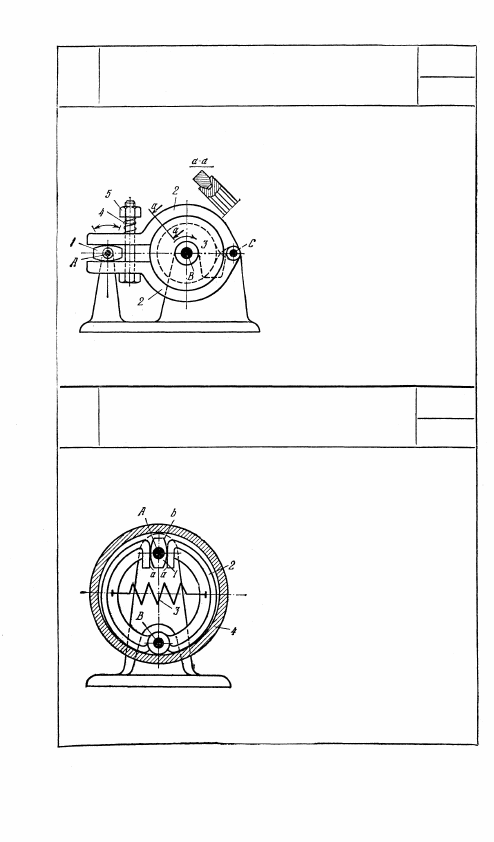

2957

КУЛАЧКОВЫЙ МЕХАНИЗМ ТОРМОЗА

С КЛИНОВЫМ ПРОФИЛЕМ КОЛОДОК

ПК

Тм

Барабан 3, вращающийся во-

круг неподвижной оси В, тор-

мозится с помощью двух колодок

2 с клиновым профилем, вращаю-

щихся вокруг неподвижной оси

С. Прижим колодок 2 к барабану

3 осуществляется пружиной 4,

поджимаемой гайкой 5. Разжим

колодок 2 осуществляется пово-

ротом кулачка 1 вокруг непод-

вижной оси A.

2958

ЧЕТЫРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ТОРМОЗА

ПК

Тм

Кулачок 1 с симметричным про-

филем b, вращающийся вокруг

неподвижной оси A, профилем b

скользит по плоскостям а коло-

док 2, вращающихся вокруг

неподвижной оси В. Поворотом

кулачка 1 тормозные колодки 2

прижимаются к ободу 4. Пру-

жина 3 стремится сблизить ко-

лодки и выключить тормоз.
