I. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2263—2266)

2263

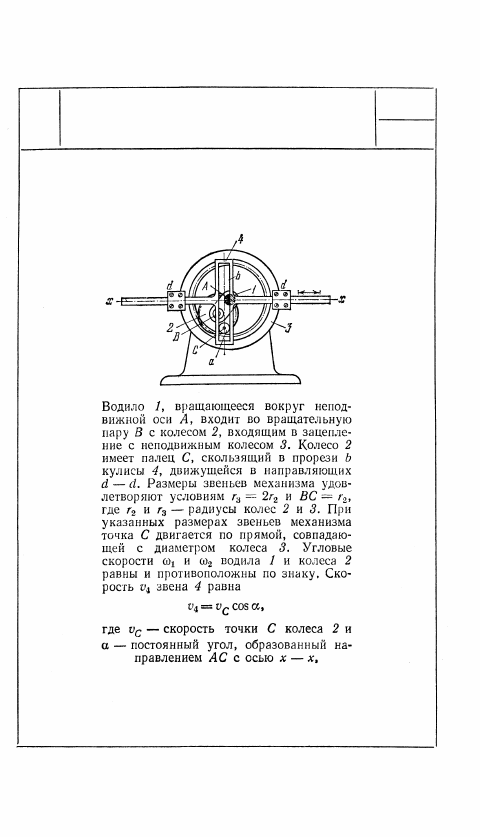

ЗУБЧАТО-КУЛИСНЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ С КАРДАНОВЫМИ

КУЛИСАМИ

ЗР

105

Ч

2264

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОВОРОТА ЛОПАСТИ

ЗР

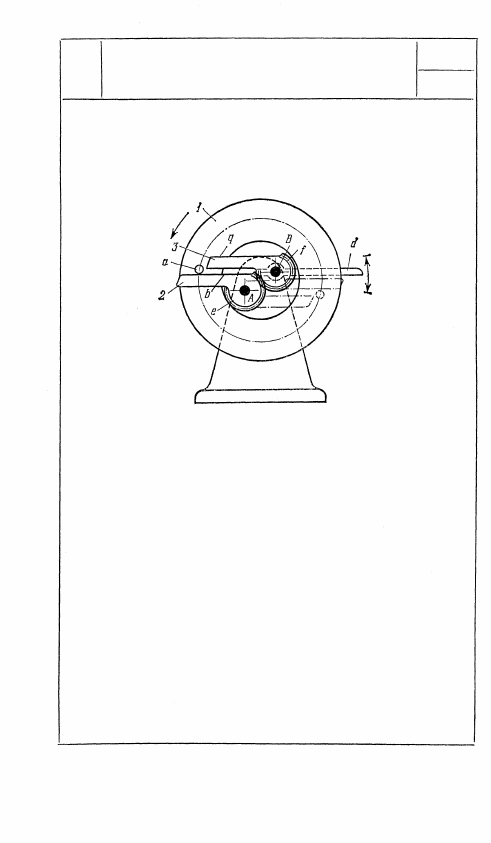

Диск 1 вращается вокруг оси, совпа-

дающей с его центром. На диске 1

укреплен палец а, воздействующий

попеременно на прямолинейную часть b

звена 2, вращающегося вокруг непод-

вижной оси A, и прямолинейную часть q

звена 3, вращающегося вокруг непод-

вижной оси В. Звено 2 имеет зубча-

тый сектор е, входящий в зацепление

с сектором f звена 3. Звенья меха-

низма удовлетворяют условию r

2

 = r

3

,

где r

2

 и r

3

 — начальные окружности

секторов 2 и 3. При вращении диска /

в направлении, указанном стрелкой,

звенья 2 и 3 совершают возвратно-

качательное движение, поворачиваясь

на угол 180

o

. На тот же угол повора-

чивается лопасть d, связанная со зве-

ном 3.

106

Ч

2265

ЗУБЧАТО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ФАСОННЫМ КОЛЕСОМ

ЗР

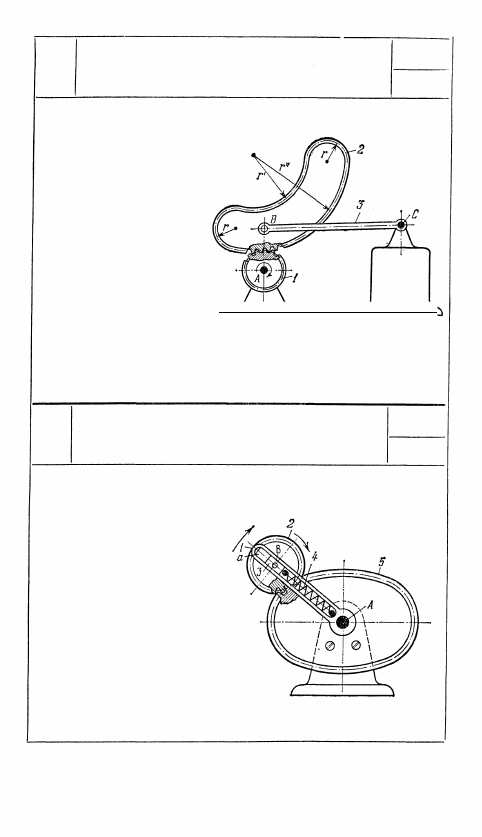

Круглое зубчатое колесо 1,

вращающееся вокруг не-

подвижной оси А, вхо-

дит в зацепление с фасон-

ным колесом 2. Профиль

начальной кривой колеса 2

состоит из двух дуг ра-

диуса r и дуг радиусов r'

и r''. При этом удовле-

творяется условие r'' - r' =

= 2r. Колесо 2 входит

во вращательную пару В

со звеном 3, вращающимся вокруг неподвижной оси С. При

вращении колеса 1 звено 3 совершает сложное качательное

движение.

2266

ЗУБЧАТО-КУЛИСНЫЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С НЕКРУГЛЫМ КОЛЕСОМ

ЗР

Кулиса 1 вращается вокруг

неподвижной оси А. В ра-

диальной прорези а кулисы 1

скользит ползун 3, входя-

щий во вращательную пару В

с круглым зубчатым коле-

сом 2. Колесо 2 входит в за-

цепление с неподвижным не-

круглым колесом 5. При

вращении кулисы 1 колесо 2

вращается одновременно во-

круг осей А и В и скользит

вместе с ползуном 3 в про-

рези а кулисы 1. Постоян-

ство зацепления колес 2 и 5

обеспечивается пружиной 4.

107

Ч

Ч

2. МЕХАНИЗМЫ ПЯТИЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2267—2291)

2267

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С ЗУБЧАТЫМ СЕКТОРОМ И РЕЙКОЙ

ЗР

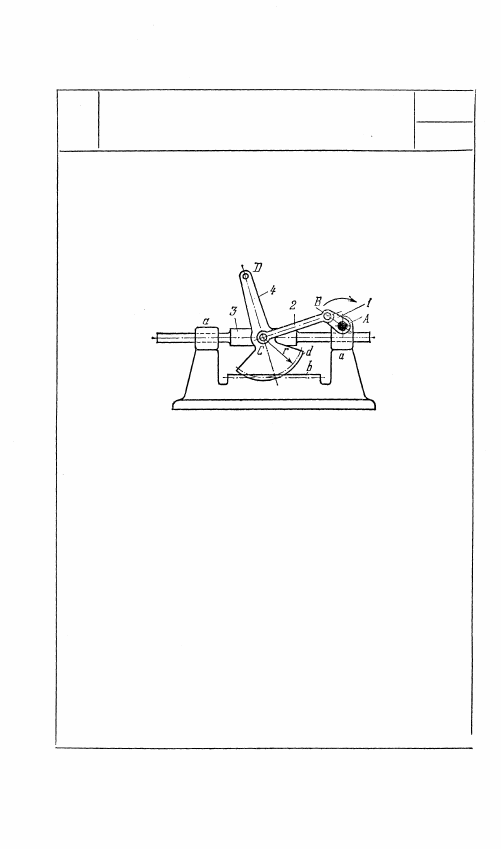

Кривошип 1, вращающийся вокруг

неподвижной оси A, входит во вра-

щательную пару В с шатуном 2, вхо-

дящим во вращательную пару С с пол-

зуном З, скользящим в неподвижных

направляющих а — а . С ползуном 3

входит во вращательную пару С зве-

но 4, имеющее зубчатый сектор d,

входящий в зацепление с неподвиж-

ной зубчатой рейкой b. При вращении

кривошипа 1 сектор d перекатывается

по рейке b, при этом точка D звена 4

описывает циклоидальные кривые ок-

ружности радиуса r. В частности,

точка D описывает удлиненную цик-

лоиду.

108
