10. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (2257)

2257

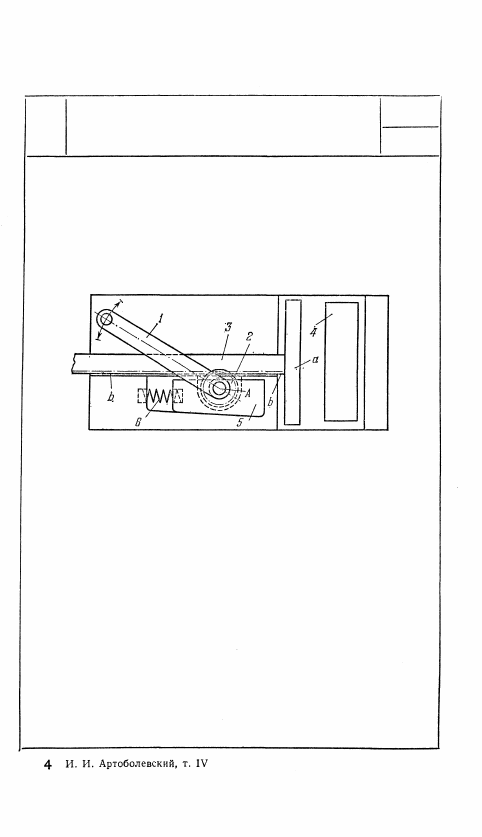

ЗУБЧАТЫЙ МЕХАНИЗМ ЗАЖИМА

С РЕЙКОЙ

ПЗ

33

Рукоятка 1 и зубчатое колесо 2 вращаются вокруг

оси А звена 5. Зубчатая рейка 3 скользит по непод-

вижным направляющим b — b. При повороте по ча-

совой стрелке рукоятки 1, связанной с зубчатым коле-

сом 2, движение передается рейке 3. Рейка 3, переме-

щаясь, зажимает выступом а деталь 4, после чего

перемещение рейки прекращается, а звено 5 под дей-

ствием силы, приложенной к рукоятке 1, перемещается

влево, преодолевая сопротивление пружины 6, и, бла-

годаря имеющемуся скосу, заклинивает рейку 3.

При повороте рукоятки 1 против часовой стрелки

звено 5 перемещается вправо, а рейка 3 перемещается

влево, освобождая деталь 4.

97

11. МЕХАНИЗМЫ ГРУЗОПОДЪЕМНЫХ

УСТРОЙСТВ (2258)

2258

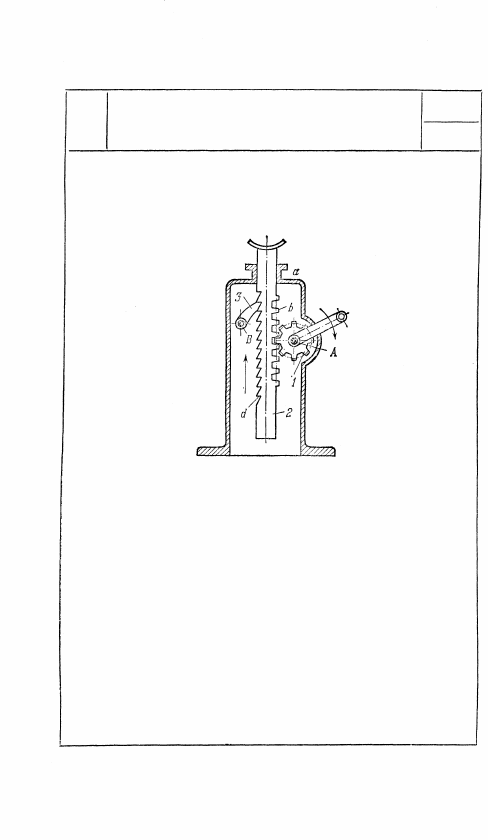

ЗУБЧАТЫЙ МЕХАНИЗМ

РЕЕЧНОГО ДОМКРАТА

С ХРАПОВОЙ СОБАЧКОЙ

ПЗ

Гп

Зубчатое колесо 1, вращающееся

вокруг неподвижной оси А, вхо-

дит в зацепление с правыми зубь-

ями b звена 2, движущегося посту-

пательно в неподвижных направ-

ляющих а. При вращении колеса 1

в направлении, указанном стрелкой,

звено 2 перемещается вверх. Чтобы

предотвратить самопроизвольное

движение звена 2 вниз, с его

левой стороны имеются зубья d

и храповая собачка 3, свободно

вращающаяся вокруг неподвижной

оси В.

98

12. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (2259—2262)

пз

ЦУ

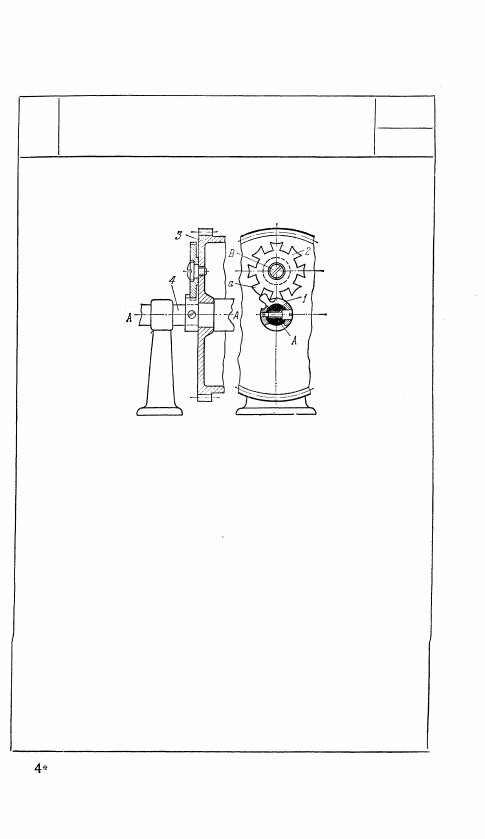

Зубчатый кожух 3 вращается вокруг

неподвижной оси А — А валика 4,

с которым жестко соединено однозу-

бое колесо 1. Колесо 2, имеющее семь

зубьев и выступ а, вращается вокруг

оси В зубчатого кожуха 3. После вра-

щения на семь оборотов заводного

валика 4 последний останавливается,

когда однозубое колесо 1 касается

цилиндрической поверхности зуба а

колеса 2. При спуске пружины, поме-

щенной на валике, кожух 3 вра-

щается в направлении, обратном заводу

пружины вокруг неподвижной оси

А — А, и колесо 2 обегает вокруг

одяозубого колеса 1, причем при

каждом обороте кожуха 3 колесо 2

поворачивается на один зуб относи-

тельно своей оси В. Входным звеном

может быть как звено 4, так и кожух 3.

99

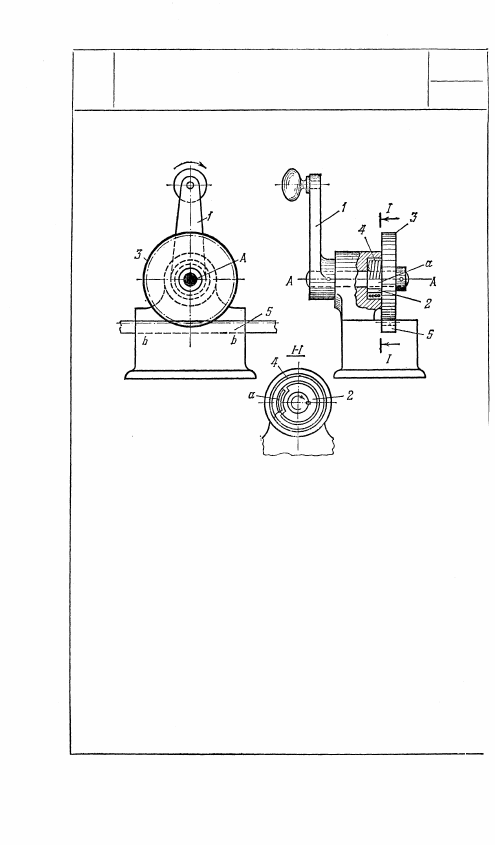

2259

ЗУБЧАТЫЙ ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ДЛЯ ОГРАНИЧЕНИЯ ЧИСЛА ОБОРОТОВ

ЗАВОДНОЙ ОСИ ЧАСОВОГО МЕХАНИЗМА

ЦУ

Рукоятка 1 и жестко соединенное с ней зубчатое

колесо 3 вращаются вокруг неподвижной оси А.

Зубчатая рейка 5, входящая в зацепление с коле-

сом 3, движется поступательно по неподвижным

направляющим b — b. На валу колеса 3 в кор-

пусе подшипника находится плотно прилегающая

к нему винтовая пружина 4, загнутый конец кото-

рой находится в вырезе а диска 2, жестко соеди-

ненного с валом колеса 3. При вращении рукоятки 1

в направлении, указанном стрелкой, вырез диска 2

закручивает пружину 4. При этом диаметр пружины

уменьшается и вращение рукоятки передается

колесу 3, приводящему в движение рейку 5. При

вращении  р у к о я т к и в противоположную сторону

пружина раскручивается другой стороной выреза

диска и прижимается к корпусу подшипника. При

этом развивающаяся сила трения препятствует

вращению колеса 3 и перемещению рейки 5.

100

2260

ЗУБЧАТЫЙ МЕХАНИЗМ

НЕРЕВЕРСИВНОГО ДВИЖЕНИЯ

С РЕЙКОЙ
