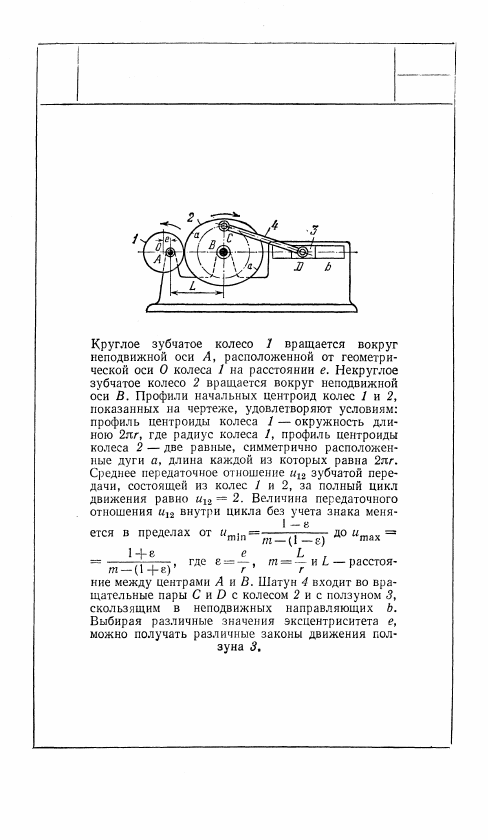

2268

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С КРУГЛЫМ И НЕКРУГЛЫМ КОЛЕСАМИ

ЗР

109

П

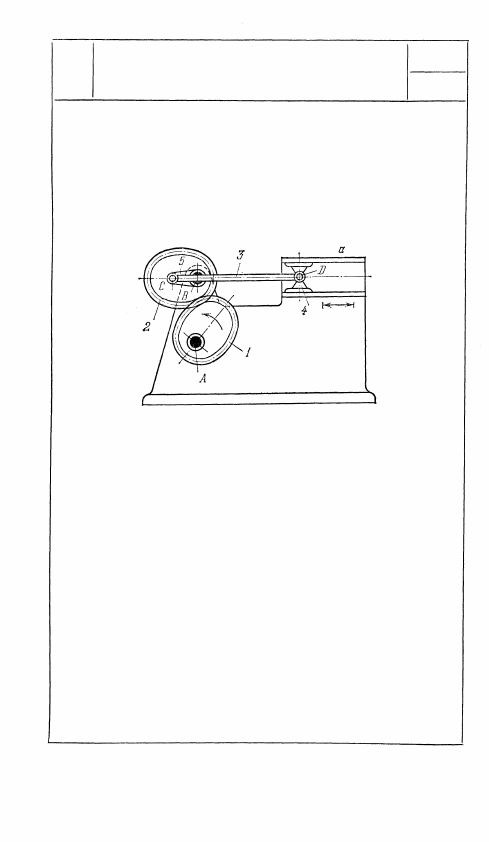

2269

КРИВОШИПИО-ПОЛЗУННЫЙ МЕХАНИЗМ

С РАВНОМЕРНЫМ ДВИЖЕНИЕМ ПОЛЗУНА

ЗР

Эллиптическое колесо 1, вращающееся

вокруг неподвижной оси A, проходящей

через фокус эллипса, входит в зацепление

с равным колесом 2, вращающимся вокруг

неподвижной оси В, проходящей также

через фокус эллипса. С колесом 2 жестко

связан кривошип 5. Шатун 3 входит во

вращательную пару С с кривошипом 5

и вращательную пару D с ползуном 4,

движущимся возвратно-поступательно в не-

подвижных направляющих а. При рав-

номерном вращении колеса 1 ползун 4

имеет на некотором конечном участке

своего хода скорость, близкую к посто-

янной.

110

П

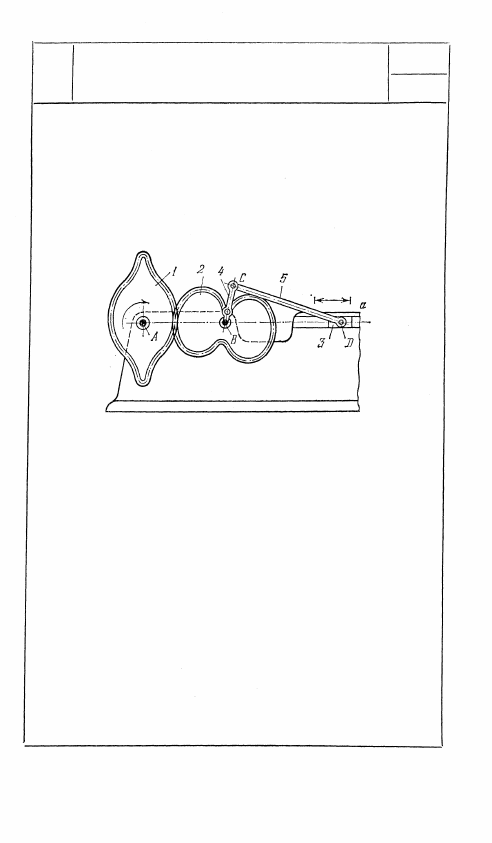

2270

КРИВОШИПНО-ПОЛЗУННЫЙ МЕХАНИЗМ

С РАВНОМЕРНЫМ ДВИЖЕНИЕМ ПОЛЗУНА

ЗР

Некруглое зубчатое колесо 1, вращающееся

вокруг неподвижной оси A, входит в зацеп-

ление с некруглым зубчатым колесом 2,

вращающимся вокруг неподвижной оси В.

С колесом 2 жестко скреплен кривошип 4

кривошипно-ползунного механизма BCD,

входящий во вращательную пару С с шату-

ном 5. Шатун 5 входит во вращательную

пару D с ползуном 3, скользящим в непод-

вижной направляющей а. Центроиды колес 1

и 2 спроектированы так, чтобы при равномер-

ном вращении колеса 1 ползун 3 двигался

возвратно-поступательно с постоянной ско-

ростью прямого и обратного ходов.

111

П

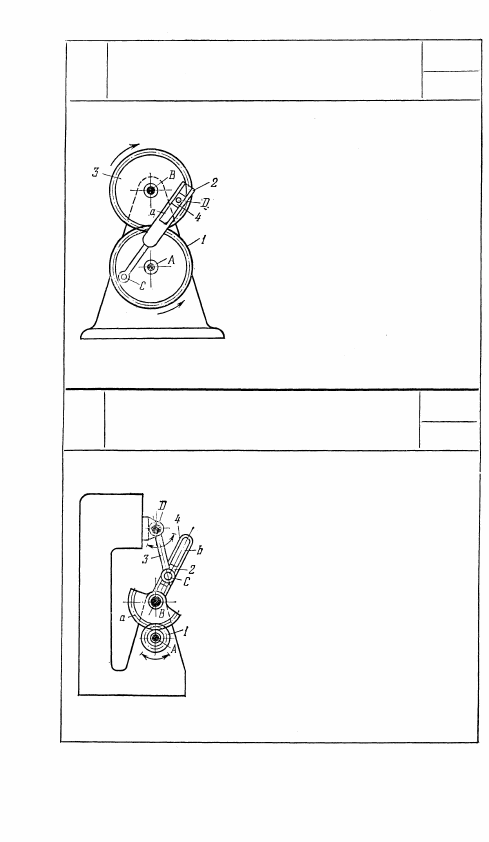

2271

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С ДВУМЯ КРУГЛЫМИ КОЛЕСАМИ

ЗР

Два одинаковых зубчатых колеса 1 и 3

вращаются вокруг неподвижных осей

А и В. Кулиса 2 входит во вращатель-

ную пару С с колесом 1. Ползун 4

входит во вращательную пару D

с колесом 3, скользя в направляю-

щих а кулисы 2. При вращении ко-

леса 1 кулиса 2 совершает сложное

движение.

2272

ЗУБЧАТО-КУЛИСНЫЙ МЕХАНИЗМ

С ЗУБЧАТЫМ СЕКТОРОМ

ЗР

Зубчатое колесо 1, вращающееся вокруг

неподвижной оси A, входит в зацепление

с зубчатым сектором а кулисы 4, вра-

щающейся вокруг неподвижной оси В.

Ползун 2, скользящий в прорези b ку-

лисы 4, входит во вращательную пару С

со звеном 3, вращающимся вокруг непод-

вижной оси D. При качательном движе-

нии колеса 1 вокруг оси А звено 3 совер-

шает качательное движение вокруг оси D.

112
