Механизмы в современной технике (Артоболевский) - часть 348

360

2087

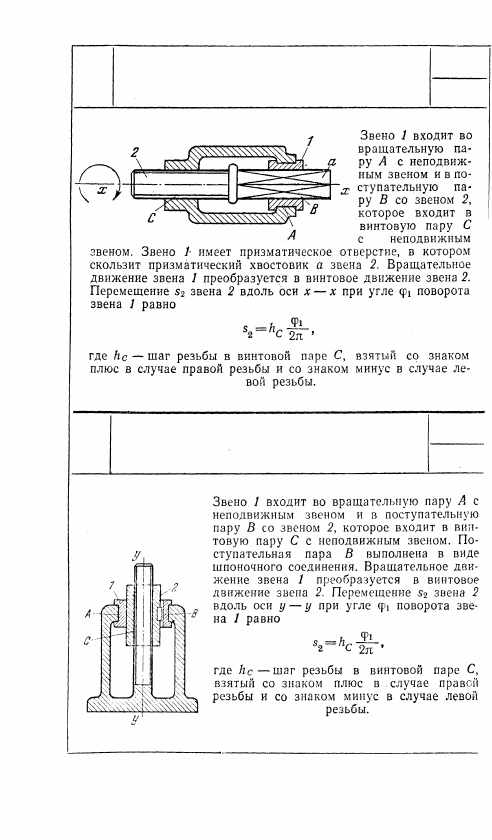

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

Т

2086

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

Т

2089

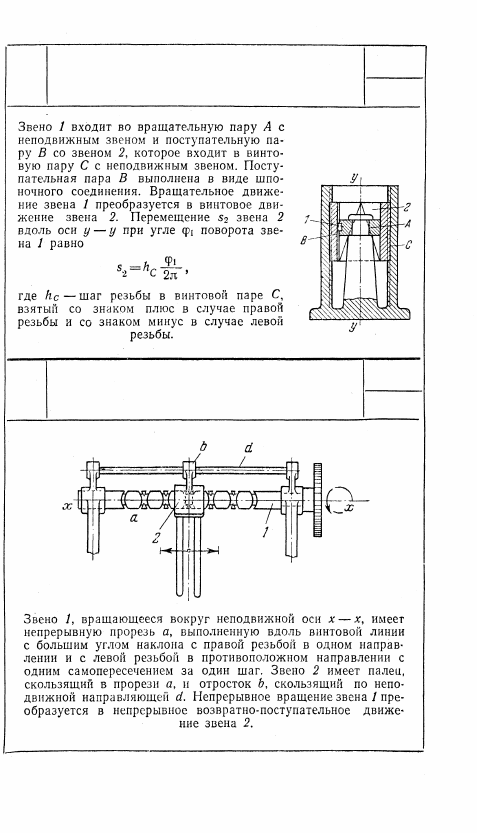

ВИНТОВОЙ МЕХАНИЗМ

С САМОПЕРЕСЕКАЮЩЕЙСЯ

ВИНТОВОЙ ПРОРЕЗЬЮ

ВР

361

Т

2088

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

Т

2. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (2090-2092)

2090

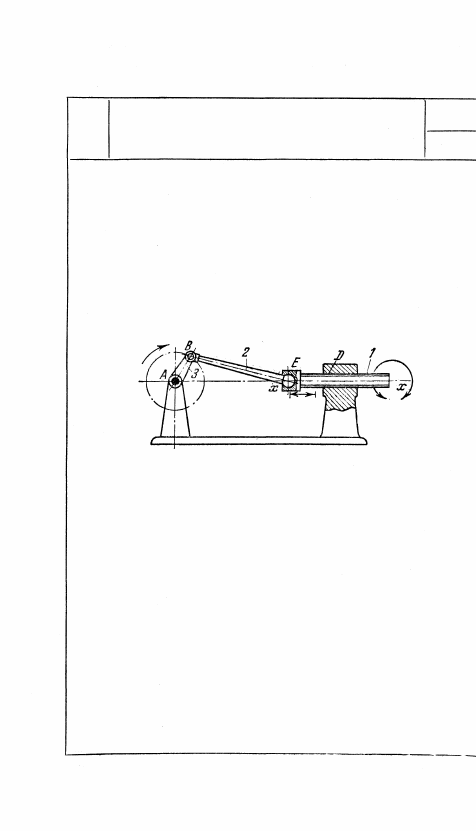

ВИНТО-РЫЧАЖНЫЙ ЧЕТЫРЕХЗВЕННЫЙ

МЕХАНИЗМ

ВР

Звено 1 входит в винтовую пару D с непо-

движным звеном и в шаровую пару Е со

звеном 2, которое входит во вращательную

пару В с кривошипом 3, вращающимся во-

круг неподвижной оси А. Вращение звена

3 осуществляется вращением звена 1 вокруг

оси х — х. При ведущем кривошипе 3 угол

наклона резьбы звена 1 должен быть боль-

ше угла трения.

Ч

362

2091

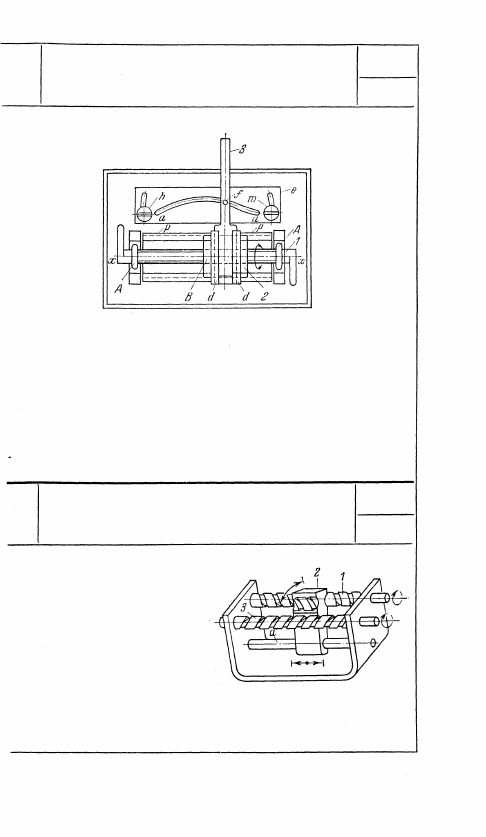

ВИНТО-РЫЧАЖНЫЙ МЕХАНИЗМ ШТАНГИ

ПЕРЕМЕННОГО ХОДА

ВР

Звено 1 входит во вращательную пару А с неподвижным зве-

ном и в винтовую пару В с ползуном 2, скользящим в непо-

движных направляющих р — р. Звено 2 имеет направляющие

d — d, в которых скользит штанга 3 с пальцем f, скользящим

в пазу а — а. При вращении звена 1 ползун 2 вместе со штан-

гой 3 движется вдоль оси х — x звена 1. Благодаря пазу а — а

на планке е штанга 3 совершает поступательное движение в

направлении, перпендикулярном к оси звена 1. Устанавливая

планку е при помощи винтов h и т в различных положениях,

можно изменять закон движения штанги 3.

Гайка 2, скользящая по цилин-

дрической неподвижной на-

правляющей а, может поворачи-

ваться вокруг оси этой направ-

ляющей, входя в зацепление с

винтом 1 или винтом 3. При

вращении винта 1 с правой

резьбой перекидная гайка 2

движется поступательно по на-

правляющей а. Вводя гайку 2 в соприкосновение с винтом 3,

имеющим левую резьбу, можно изменить направление движе-

ния гайки 2.

363

2092

ВИНТОВОЙ МЕХАНИЗМ ПЕРЕКИДНОЙ

ГАЙКИ

ВР

Ч

Ч
