ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

356

Т

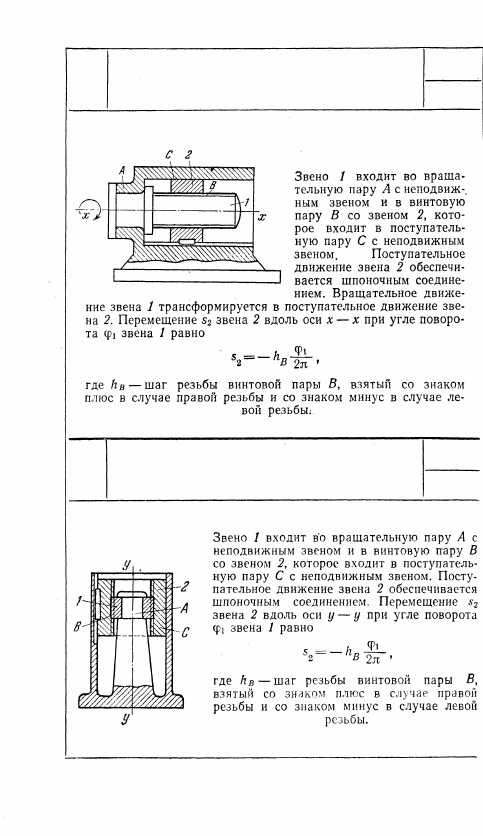

2080

2081

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

Т

357

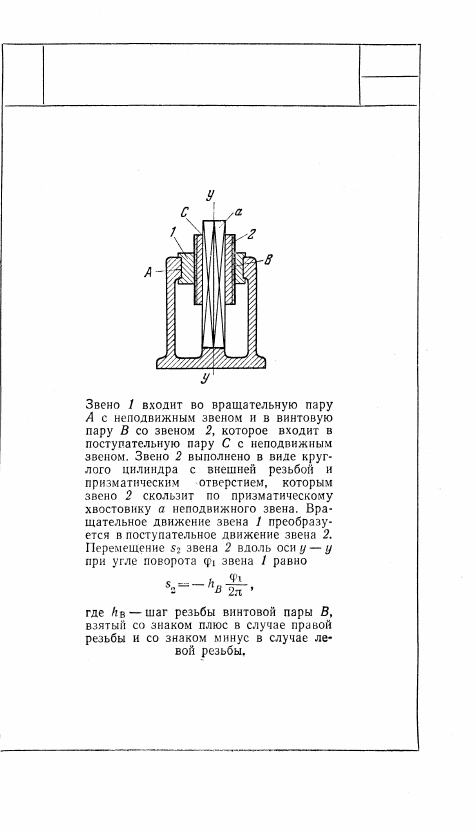

2082

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

Т

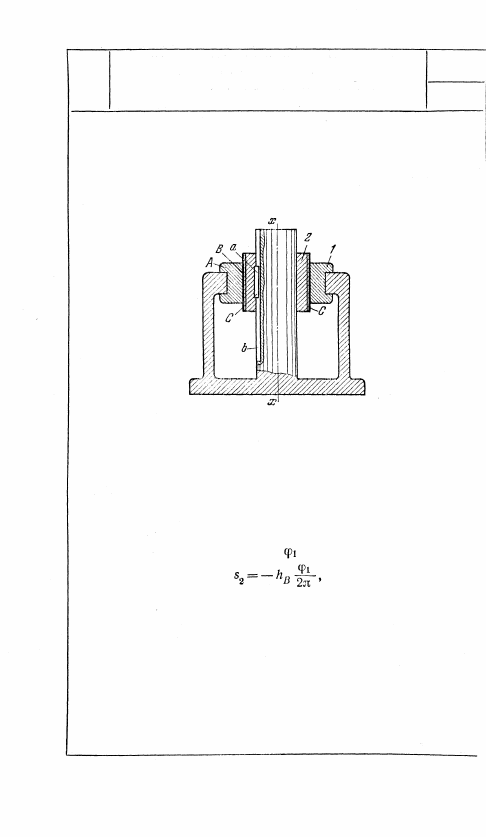

Звено 1 входит во вращательную пару

A с неподвижным звеном и в винтовую

пару В со звеном 2, которое входит в

поступательную пару С с неподвижным

звеном. Поступательное движение звена

2 обеспечивается призматической шпон-

кой а, входящей в прорезь b. Враща-

тельное движение звена 1 трансформи-

руется в поступательное движение звена

2. Перемещение s

2

 звена 2 вдоль оси х —

х при угле поворота звена 1 равно

где h

В

 — шаг резьбы винтовой пары В,

взятый со знаком плюс в случае правой

резьбы и со знаком минус в случае ле-

вой резьбы.

358

2083

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

Т

2084

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

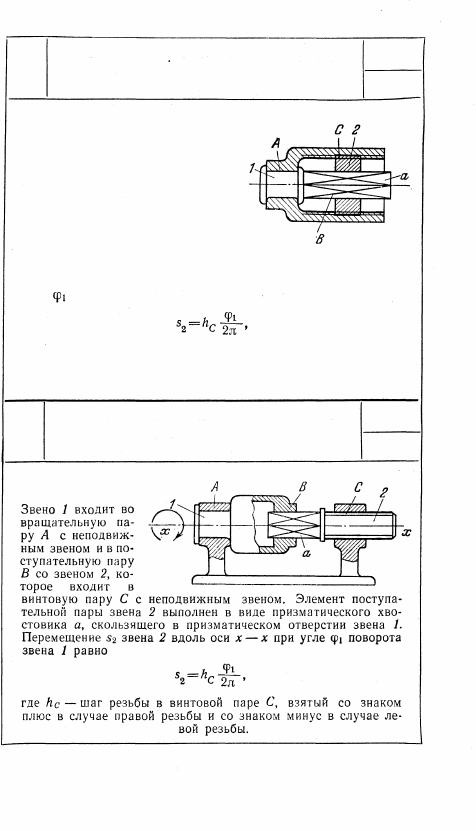

Звено 1 входит во вращательную

пару А с неподвижным звеном и

в поступательную пару В со зве-

ном 2, которое входит в винто-

вую пару С с неподвижным зве-

ном. Звено 2 выполнено в виде

кольца, имеющего призматическое

отверстие, в котором скользит

призматический хвостовик а звена

1. На наружной стороне кольца имеется внешняя резьба. Вра-

щательное движение звена 1 преобразуется в винтовое дви-

жение звена 2. Перемещение s

2

 звена 2 вдоль оси x — х при

угле поворота звена 1 равно

где h

с

—шаг резьбы в винтовой паре С, взятый со знаком

плюс в случае правой резьбы и со знаком минус в случае ле-

вой резьбы.

2085

ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ

С ВРАЩАТЕЛЬНОЙ

И ПОСТУПАТЕЛЬНОЙ ПАРАМИ

ВР

359

Т

Т
