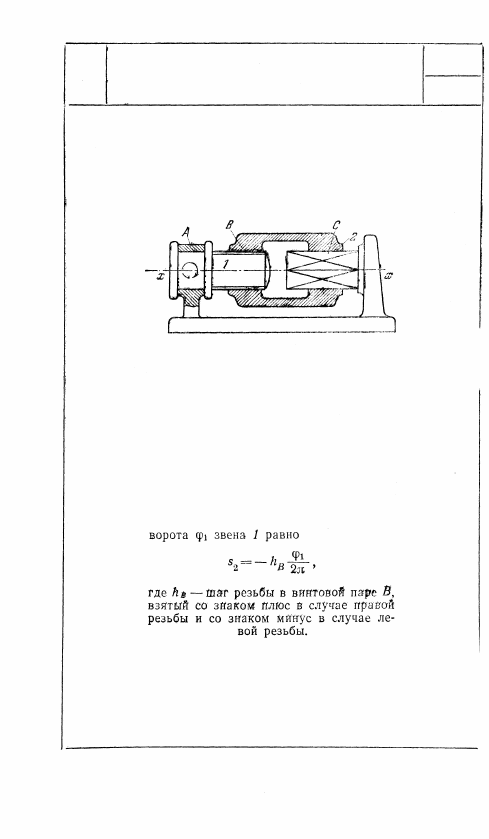

Звено 1 входит во вращательную пару
А с неподвижным звеном и в винтовую
пару В со звеном 2, которое входит в
поступательную пару С с неподвижным
звеном, Элемент поступательной пары
неподвижного звена выполнен в виде
призматического хвостовика, скользя-
щего в призматическом отверстии звена
2. Звено 1 имеет внешнюю винтовую
резьбу, а звено 2 — внутреннюю винто-
вую резьбу. Вращательное движение
звена 1 трансформируется в поступа-
тельное движение звена 2. Перемещение
s
2
звена 2 вдоль оси x — х при угле по-
352
ТРЕХЗВЕННЫЙ ВИНТОВОЙ МЕХАНИЗМ
С ВРАЩАТЕЛЬНОЙ
И ПОСТУПАТЕЛЬНОЙ ПАРАМИ
ВР
Т
2076
