15. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ УСТРОЙСТВ

(1970—1973)

1970

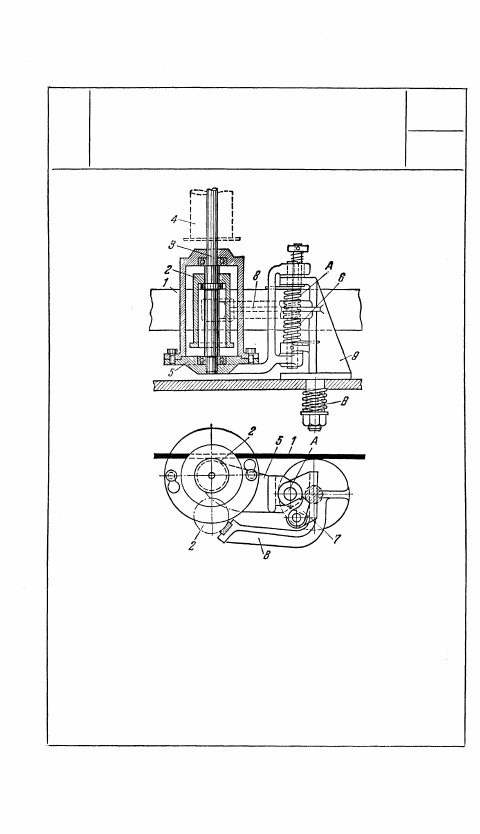

РЫЧАЖНЫЙ МЕХАНИЗМ С ГИБКИМ

ЗВЕНОМ ДЛЯ БЫСТРОГО ОСТАНОВА

И ОТВОДА ШПИНДЕЛЯ КАТУШКИ

В ТЕКСТИЛЬНЫХ МАШИНАХ

РГ

ЦУ

При соприкосновении ролика 2 с ремнем 1 вращение переда-

ется шпинделю 3, на котором насажена катушка 4. На вра-

щающуюся катушку 4 наматывается нить. При заполнении

катушки консольную плиту 5 поворачивают относительно оси

A, преодолевая сопротивление пружины 6, пока собачка 7 не

войдет в зацепление с консольной плитой 5. При этом ролик 2,

соприкасаясь с тормозным рычагом 8, останавливается, и за-

полненную катушку 4 легко снимают со шпинделя. Поворотом

плиты 9 относительно оси В собачку 7 выводят из зацепления

с консольной плитой 5. Последняя под действием пружины 6

возвращается в первоначальное положение, и шпинделю 3 с

новой катушкой вновь сообщается вращение.

280

1971

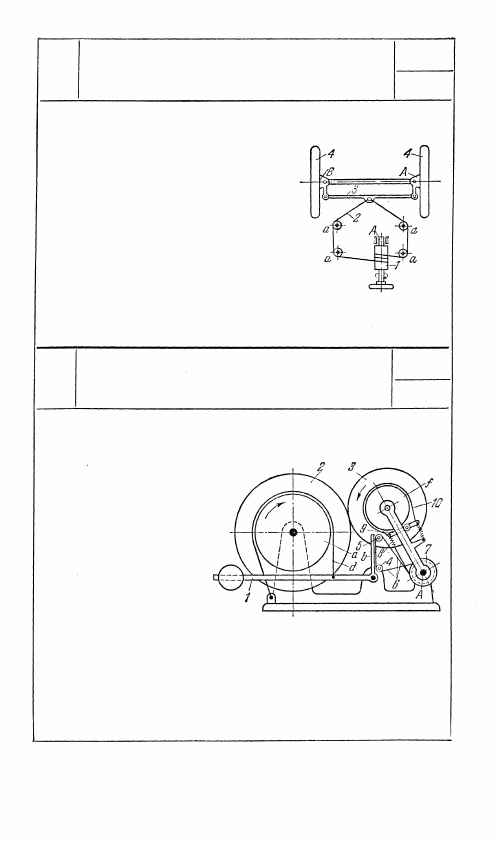

ШАРНИРНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОВОРОТА КОЛЕС С ГИБКИМ ЗВЕНОМ

РГ

ЦУ

На барабан 1 намотано гибкое звено

2, своими концами закрепленное на

спарнике 3. Звено 2 охватывает шки-

вы а. При вращении барабана 1 во-

круг неподвижной оси А одна ветвь

гибкого звена наматывается на бара-

бан, а другая сматывается с него.

Тем самым осуществляется поворот

колес 4 вокруг осей A и В.

1972

РЫЧАЖНЫЙ МЕХАНИЗМ БЫКОВА

С ГИБКИМИ ЗВЕНЬЯМИ ТОРМОЗНОЙ

СИСТЕМЫ СНОВАЛЬНОЙ МАШИНЫ

РГ

При повороте рычага 1

против часовой стрелки

вокруг неподвижной оси

А осуществляется одно-

временное торможение

барабана 2 и блока 3.

Барабан 2, жестко со-

единенный со шкивом а,

затормаживается вслед-

ствие натяжения сталь-

ной ленты d. Одновре-

менно при повороте ры-

чага 1 конец его b с блочками 4 и 5 отклоняется. При этом

гибкое звено 6, охватывающее блочки 4 и 5 и блок 7, свобод-

но сидящий на оси A, натягивает пружину 8, заставляя пово-

рачиваться рычаг 9 и натягивая тем самым стальную ленту 10,

тормозящую шкив f блока 3.

281

ЦУ

1973

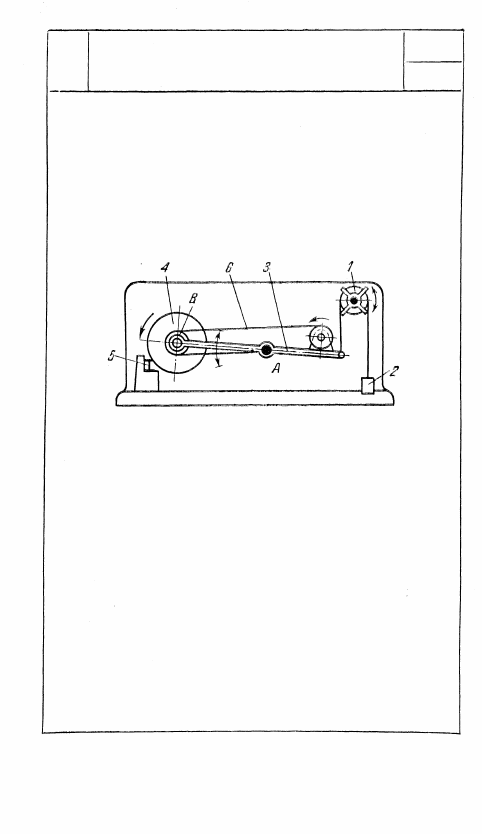

РЫЧАЖНЫЙ МЕХАНИЗМ МАЯТНИКОВОЙ

ПИЛЫ С ГИБКИМ ЗВЕНОМ

РГ

ЦУ

При повороте блока 1 в направлении движения

часовой стрелки уравновешивающий груз 2 опу-

скается вниз. При этом правое плечо рычага 3,

вращающегося вокруг неподвижной оси A, под-

нимается вверх, а левое с диском 4, опускаясь

вниз, подводится к заготовке 5. При повороте

блока 1 в направлении, обратном движению часо-

вой стрелки, диск 4 отводится от заготовки. Диск

4 получает вращение вокруг оси В от электромо-

тора через ременную передачу 6.

X

МЕХАНИЗМЫ РЫЧАЖНЫЕ

С УПРУГИМ ЗВЕНОМ

РУ

1. Механизмы четырехзвенные общего назначения

Ч (1974—1978). 2. Механизмы пятизвенные обще-

го назначения П (1979—1982). 3. Механизмы ше-

стизвенные общего назначения Ш (1983—1985).

4. Механизмы молотов, прессов и штампов МП

(1986—1989). 5. Механизмы грейферов киноаппа-

ратов ГК (1990—1992). 6. Механизмы муфт и со-

единений МС (1993—1994). 7. Механизмы пере-

ключения, включения и выключения ПВ (1995—

2001). 8. Механизмы измерительных и испытатель-

ных устройств И (2002—2005). 9. Механизмы для

математических операций МО (2006). 10. Меха-

низмы регуляторов Рг (2007). 11. Механизмы

вибромашин и виброустройств ВМ (2008—2023).
