Механизмы в современной технике (Артоболевский) - часть 329

I. МЕХАНИЗМЫ ЧЕТЫРЕХЗВЕННЫЕ ОБЩЕГО

НАЗНАЧЕНИЯ (1974—1978)

1974

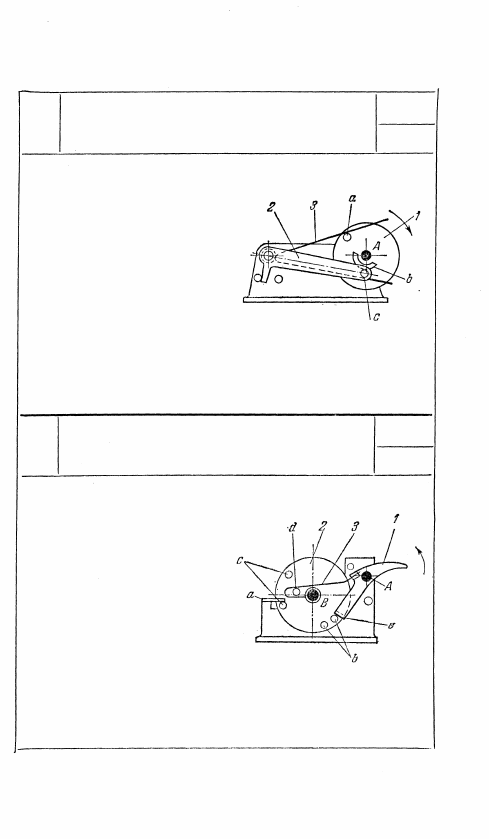

РЫЧАЖНЫЙ МЕХАНИЗМ

С ПРУЖИННЫМ ЗВЕНОМ

РУ

Диск 1, вращающийся вокруг

неподвижной оси A, снабжен

пальцем а и кольцеобразным

выступом b. Рычаг 2, снабжен-

ный пальцем с, находится в

крайнем нижнем положении,

указанном на чертеже, пока

выступ b скользит по пальцу с.

При этом палец а изгибает пру-

жину 3. После того как палец

с соскользнет с выступа b, пружина 3 повернет рычаг 2 в дру-

гое крайнее положение. Далее палец а нажимает на нижнюю

часть пружины 3 и вновь приводит рычаг 2 в исходное поло-

жение.

1975

РЫЧАЖНЫЙ МЕХАНИЗМ
С ПРУЖИННЫМ ЗВЕНОМ

РУ

Рычаг 1, вращающийся вокруг

неподвижной оси A, имеет пру-

жину 3, огибающую палец d

диска 2, вращающегося вокруг

неподвижной оси В. Диск 2

снабжен пальцами b и с. В по-

ложении, показанном на чер-

теже, один из пальцев с упи-

рается в упор а, а палец b — в

торец е рычага 1. При поворо-

те рычага 1 пружина 3 воздей-

ствует на палец d и поворачи-

вает диск 2. При этом торец е соскакивает с пальца b и диск 2

поворачивается на угол, определяемый пальцами с. После этого

рычаг 1 может быть возвращен в исходное положение.

285

Ч

Ч

1976

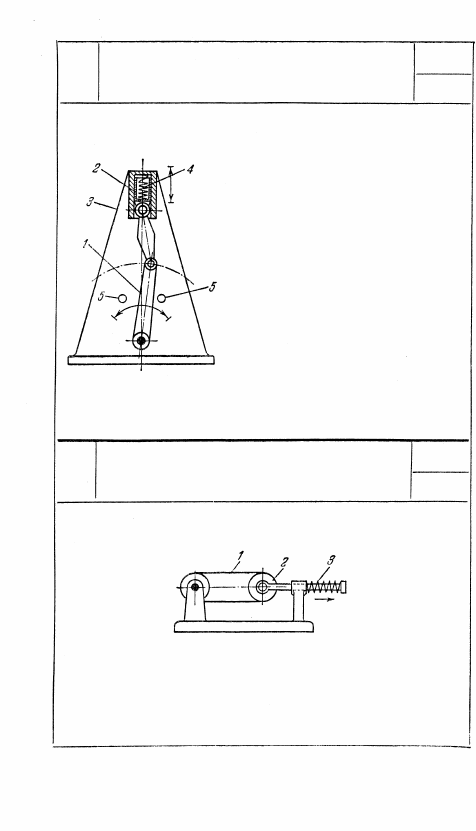

КОРОМЫСЛОВО-ПОЛЗУННЫЙ МЕХАНИЗМ

С УПРУГИМ ЗВЕНОМ

РУ

Ползун 2 выполнен в виде полого

цилиндра, в который вставлена вин-

товая пружина 4. При качательном

движении звена 1 ползун 2 движется

в направляющих станины 3, сжимая

и освобождая пружину 4. Крайние

положения звена 1 фиксируются

штифтами 5.

1977

НАТЯЖНОЙ РОЛИК С ПРУЖИНОЙ

РУ

Натяжение гибкого звена 1 осуществля-

ется роликом 2, находящимся под воз-

действием сжатой пружины 3.

Ч

Ч

286

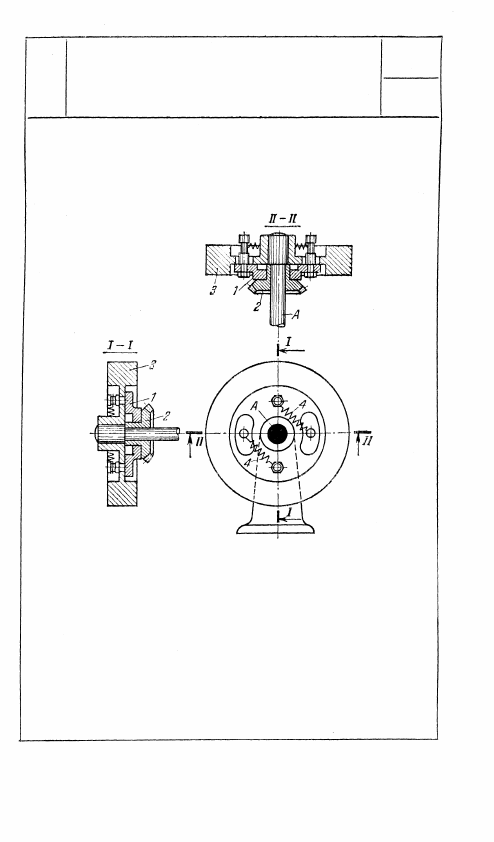

1978

РЫЧАЖНЫЙ МЕХАНИЗМ С УПРУГИМ

ЗВЕНОМ ДЛЯ ПРЕОБРАЗОВАНИЯ

ПРЕРЫВИСТОГО ВРАЩЕНИЯ

В НЕПРЕРЫВНОЕ

РУ

Диск 1, жестко связанный с коническим зуб-

чатым колесом 2, свободно вращается на не-

подвижной оси A испомощью пружин 4 свя-

зан с тяжелым маховиком 3, жестко сидящим

на валу A. При импульсном приводе от колеса

2 диск 1 совершает прерывистое движение. Это

прерывистое движение трансформируется в не-

прерывное вращение маховика 3.

287

Ч
