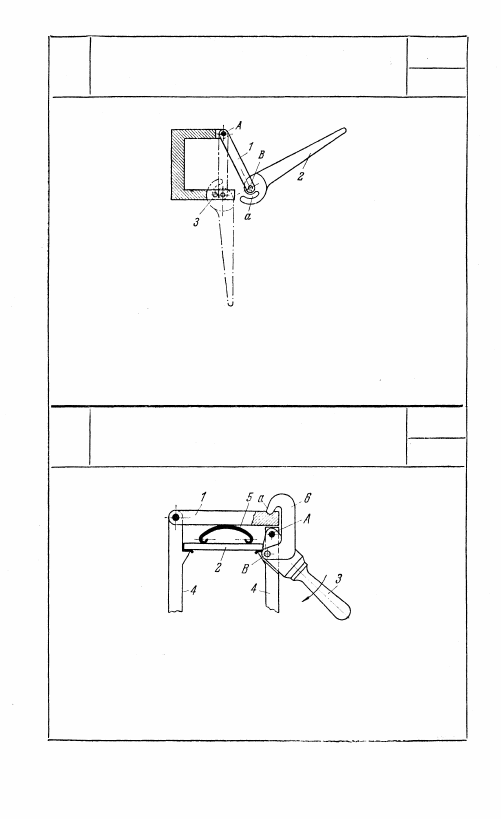

Крышка 1, вращающаяся вокруг неподвижной оси A, входит во

вращательную пару В с рычагом 2, имеющим криволинейную

прорезь а. Крышка 1 запирается в положении, изображенном

штрих-пунктирной линией, с помощью прорези а, охватывающей

неподвижный палец 3.

РЫЧАЖНЫЙ ЗАПОР ДВОЙНОЙ КРЫШКИ

ПР

03

Рычаг 3, вращающийся вокруг неподвижной оси A, входит во

вращательную пару В со скобой 6, которая накидывается на

верхнюю крышку 1 так, чтобы палец а скобы находился в лунке

крышки 1. Между крышками 1 и 2 имеется пластинчатая пружина

5. Запор двойной крышки, состоящей из крышек 1 и 2, произво-

дится поворотом рычага 3 вокруг оси A. При этом пружина 5

обеспечивает плотное прилегание крышки 2 к выступам стойки 4.

155

308

307

РЫЧАЖНЫЙ ЗАПОР ОТКИДНОЙ КРЫШКИ

ПР

03

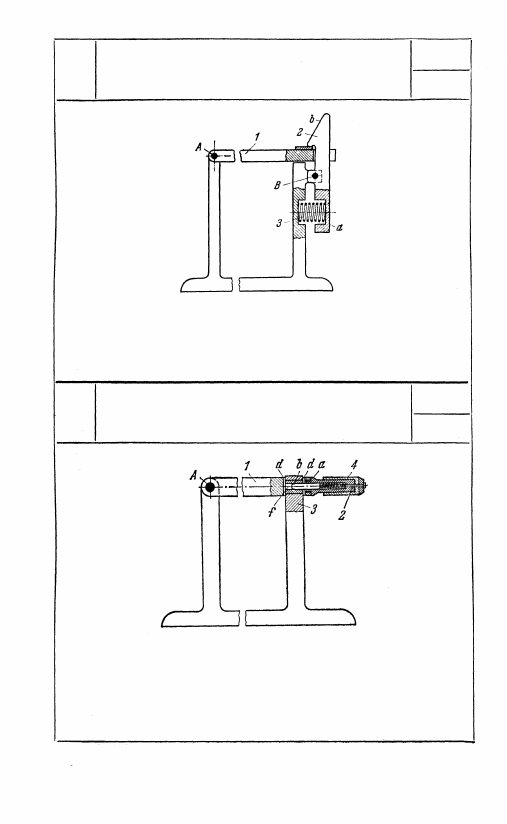

Крышка 1 вращается вокруг неподвижной оси A. Защелка 2,

вращающаяся вокруг неподвижной оси В, имеет хвостовик а,

между которым и стойкой заключена пружина 3. При закрытии

крышка 1 скользит по скосу b защелки 2 и защелкивается под

действием пружины 3.

Крышка 1, вращающаяся вокруг неподвижной оси A, имеет го-

ловку а, вдоль оси которой скользит звено 4, соединенное со

стержнем 2, оканчивающимся защелкой b. Крышка 1 имеет про-

резь d, в которую заходит стойка 3 с отверстием f. Закрытие

крышки производится при оттянутом звене 4 с защелкой b.

После этого положение крышки 1 фиксируется пружинной за-

щелкой b, входящей в прорезь f стойки.

156

309

РЫЧАЖНАЯ ПРУЖИННАЯ ЗАЩЕЛКА

ПР

03

310

РЫЧАЖНАЯ ПРУЖИННАЯ ЗАЩЕЛКА

ПР

03

311

РЫЧАЖНЫЙ ЗАПОР

ПР

03

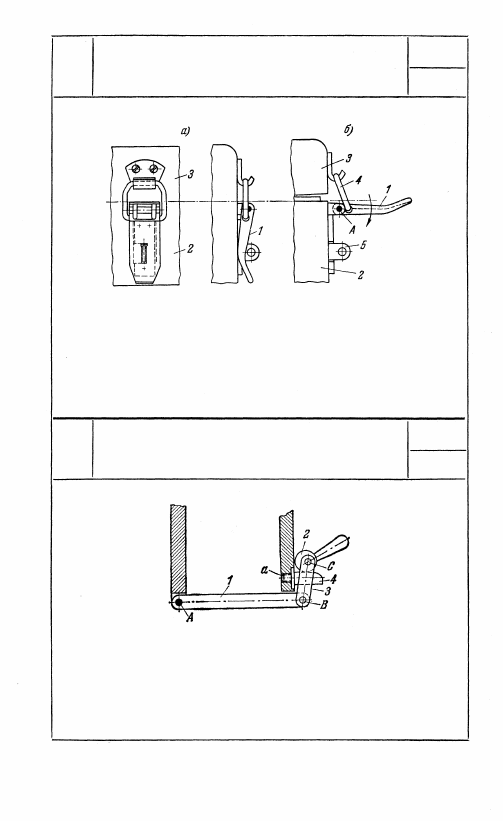

Рукоятка 1 вращается вокруг неподвижной оси А. На рис. а

показано положение частей запора в закрытом положении, на

рис. б — в положении перед полным закрытием. При повороте

рукоятки 1 (рис. б) вокруг оси А в направлении, указанном

стрелкой, производится закрытие ящика 2 крышкой 3, которая

соединяется с рукояткой посредством проволочного кольца 4. Во

избежание самоотпирания запора можно вешать замок в кольцо 5.

312

ЭКСЦЕНТРИКОВО-РЫЧАЖНЫЙ ЗАПОР

ОТКИДНОГО ДНА

ПР

03

Откидное дно 1 вращается вокруг неподвижной оси А. Звено 3

входит во вращательные пары В и С с откидным дном 1 и эксцен-

триком 2, Ручка с круглым эксцентриком 2 вращается вокруг

оси С. Эксцентрик 2 скользит по профилированной детали 4,

и при повороте ручки откидное дно запирается. Регулировка

запора осуществляется винтом а.

157

313

ВЗАИМНО-БЛОКИРУЮЩЕЕ УСТРОЙСТВО

ПР

03

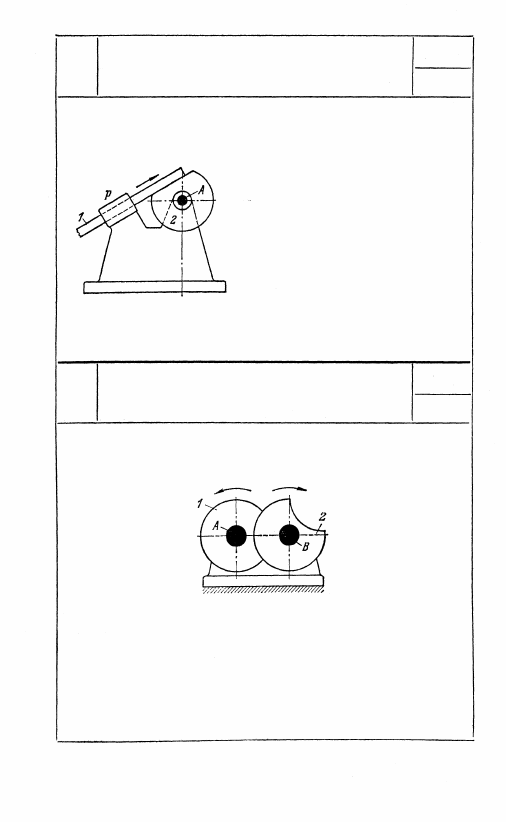

Диск 2 со срезанной частью вра-

щается вокруг неподвижной оси А.

Звено 1 скользит в неподвижных

направляющих р. Блокировка дви-

жения диска 2 достигается сопри-

косновением звена 1 со срезанной

частью диска.

314

БЛОКИРУЮЩЕЕ УСТРОЙСТВО

ПР

03

Диски 1 и 2 вращаются вокруг

неподвижных осей А и В и

имеют дуговые вырезы. Одно из

звеньев, вращаясь, блокирует

другое звено.
