Механизмы в современной технике (Артоболевский) - часть 36

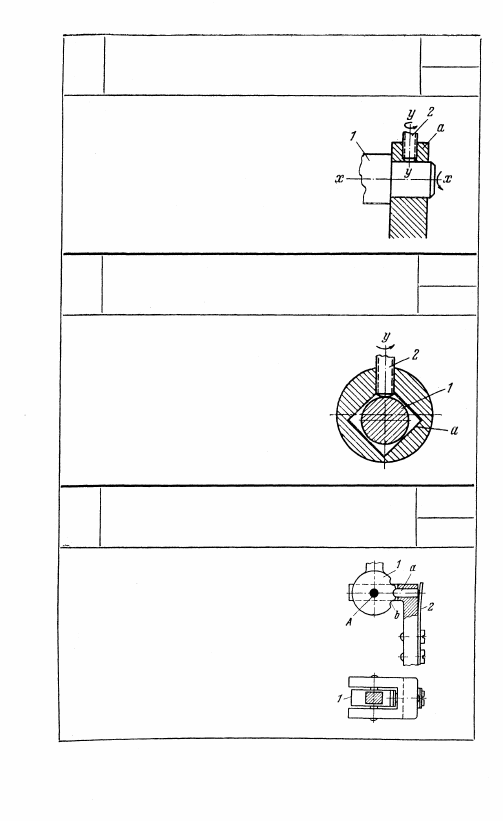

285

ВИНТОВОЙ СТОПОР ВАЛА

ПР

03

Вал 1 при вращении в подшипнике а

вокруг оси х—x стопорится винтом 2

при повороте его вокруг оси у—у.

286

ВИНТОВОЙ СТОПОР

ЦИЛИНДРИЧЕСКОГО ПОЛЗУНА

ПР

03

Цилиндрический ползун 1 при пере-

мещении в квадратных направляющих

а вдоль оси, перпендикулярной к пло-

скости чертежа, стопорится винтом 2

при повороте вокруг оси у.

287

ПАЛЬЦЕВЫЙ СТОПОР РЫЧАГА

ПР

03

Рычаг 1, вращающийся вокруг непод-

вижной оси A, стопорится пальцем а,

входящим во впадины b рычага 1.

Пружина 2 подпружинивает палец а.

147

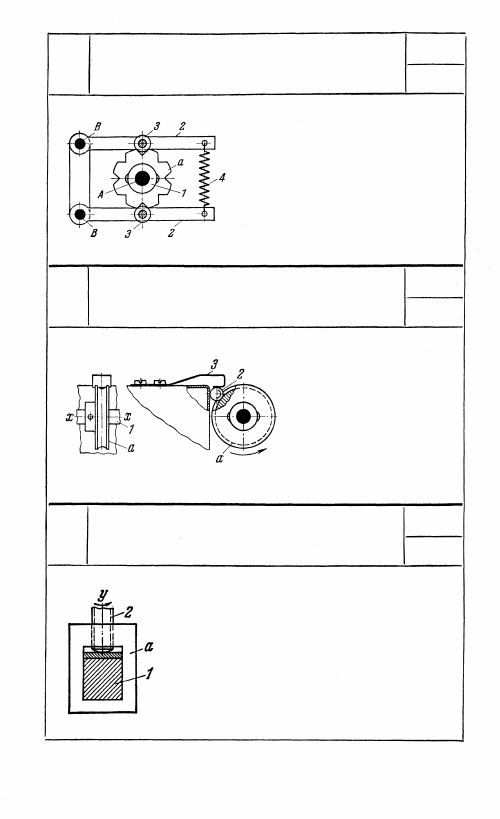

288

РОЛИКОВЫЙ СТОПОР ВАЛА

ПР

03

Вал 1 с жестко связанным с ним

колесом а вращается вокруг непод-

вижной оси A. Рычаги 2 с роли-

ками 3, связанные пружиной 4,

вращаются вокруг неподвижных

осей В. При вхождении роликов 3

во впадины колеса а вал 1 стопо-

рится.

289

ШАРНИРНЫЙ СТОПОР ВАЛА

ПР

03

Вал 1 с жестко связанным

с ним роликом а вращается

вокруг оси x—x. Ролик а

имеет кольцевую канавку,

в которую входит шарик

2, подпружиненный пру-

жиной 3. Вал 1 стопорится

при вращении в направле-

нии, указанном стрелкой.

290

ВИНТОВОЙ СТОПОР ПРИЗМАТИЧЕСКОГО

ПОЛЗУНА

ПР

03

Перемещение призматического ползуна 1

в направляющих а вдоль оси, перпендику-

лярной к плоскости чертежа, стопорится

поворотом винта 2 вокруг оси у.

148

149

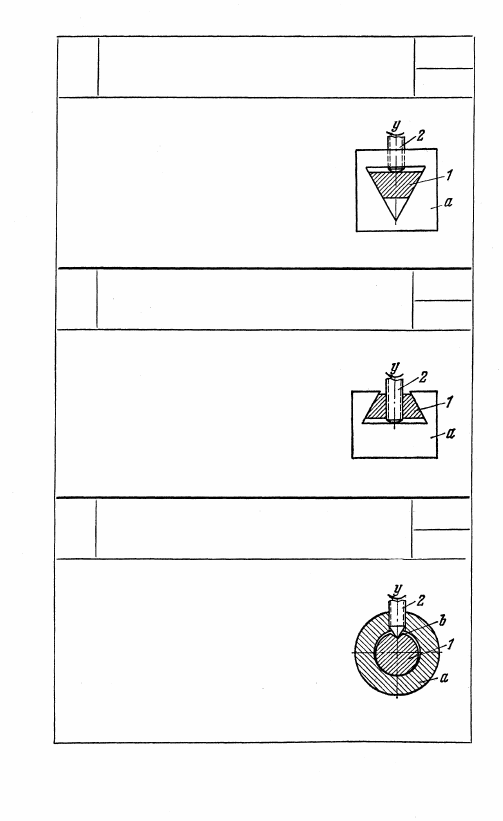

Перемещение цилиндрического ползуна 1

в направляющих а вдоль оси, перпендику-

лярной к плоскости чертежа, стопорится

поворотом винта 2 вокруг оси у. Ползун 1

имеет лыску b.

293

ВИНТОВОЙ СТОПОР

ЦИЛИНДРИЧЕСКОГО ПОЛЗУНА

ПР

03

Перемещение призматического ползуна 1

в направляющих а вдоль оси, перпендику-

лярной к плоскости чертежа, стопорится

поворотом винта 2 вокруг оси у. Конец

винта 2 упирается в направляющую а.

292

ВИНТОВОЙ СТОПОР

ПРИЗМАТИЧЕСКОГО ПОЛЗУНА

ПР

03

Перемещение призматического ползуна /

в направляющих а вдоль оси, перпендику-

лярной к плоскости чертежа, стопорится

поворотом винта 2 вокруг оси у.

291

ВИНТОВОЙ СТОПОР

ПРИЗМАТИЧЕСКОГО ПОЛЗУНА

ПР

03

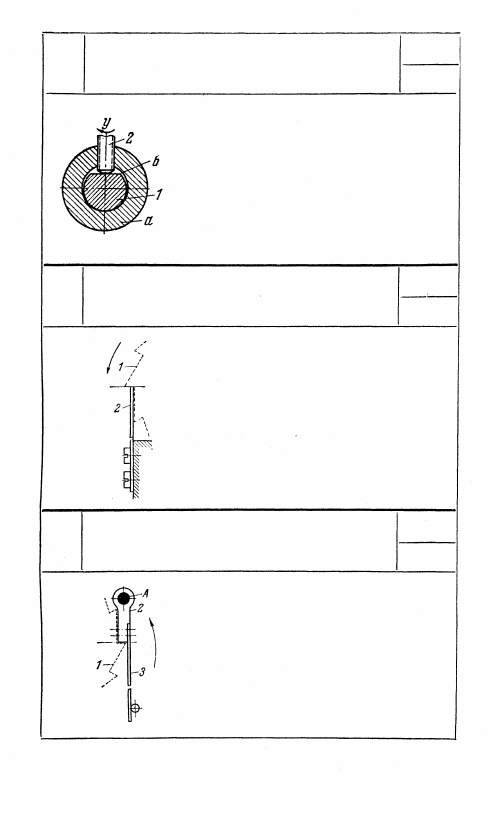

294

ВИНТОВОЙ СТОПОР

ЦИЛИНДРИЧЕСКОГО ПОЛЗУНА

ПР

03

Перемещение цилиндрического ползуна 1,

имеющего плоскость b, в направляющих а

вдоль оси, перпендикулярной к плоскости

чертежа, стопорится поворотом винта 2 во-

круг оси y.

295

ПРУЖИННЫЙ СТОПОР

ХРАПОВОГО КОЛЕСА

ПР

03

Колесо 1 стопорится плоской пружи-

ной 2, препятствующей повороту его

в направлении стрелки.

296

ХРАПОВОЙ СТОПОР С УПРУГИМ ЗВЕНОМ

ПР

03

Храповое колесо 1 стопорится собач-

кой 2, вращающейся вокруг неподвиж-

ной оси А. Плоская пружина 3 обес-

печивает зацепление собачки 2 и ко-

леса 1 и препятствует повороту колеса

в направлении стрелки.

150
