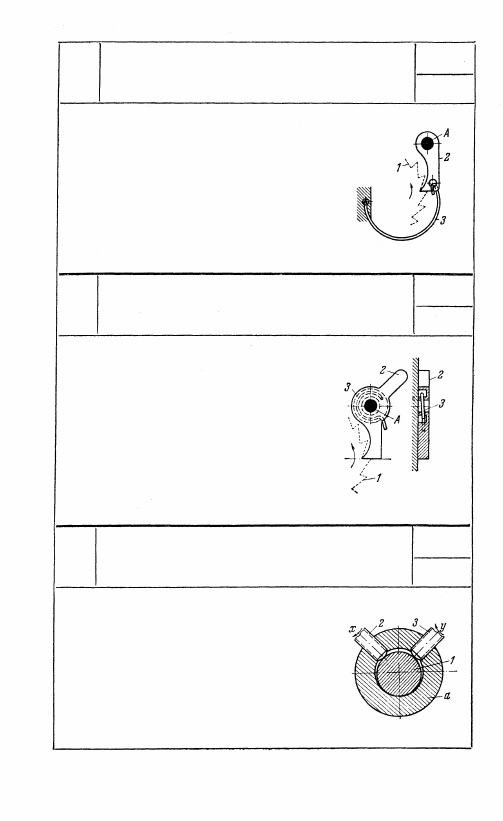

297

ХРАПОВОЙ СТОПОР С УПРУГИМ ЗВЕНОМ

ПР

03

Храповое колесо 1 стопорится собачкой 2,

вращающейся вокруг неподвижной оси А.

Дуговая пружина 3 обеспечивает зацепление

собачки 2 и колеса 1 и препятствует враще-

нию колеса в направлении стрелки.

298

ХРАПОВОЙ СТОПОР С УПРУГИМ ЗВЕНОМ

ПР

03

Храповое колесо 1 стопорится собач-

кой 2, вращающейся вокруг неподвиж-

ной оси А. Спиральная пружина 3

обеспечивает зацепление собачки 2 и

колеса 1 и препятствует вращению

колеса в направлении стрелки.

299

ДВОЙНОЙ ВИНТОВОЙ СТОПОР

ЦИЛИНДРИЧЕСКОГО ПОЛЗУНА

ПР

03

Перемещение цилиндрического ползуна 1

в направляющих а вдоль оси, перпендику-

лярной к плоскости чертежа, стопорится по-

воротом винтов 2 и 3 вокруг осей х и у.

151

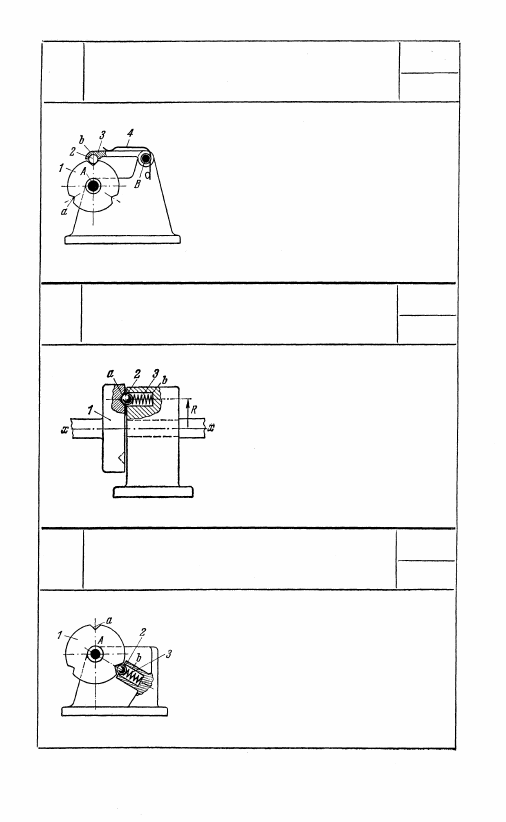

300

ШАРИКОВЫЙ СТОПОР

ПР

03

Звено 1, вращающееся вокруг неподвиж-

ной оси A, имеет вырезы а. Шарик 2

помещен в шаровое гнездо b звена 3,

которое вращается вокруг неподвижной

оси В. Звено 3 находится под действием

пластинчатой пружины 4. Звено 1 стопо-

рится при вхождении шарика 2 в вырезы а

звена 1.

301

ШАРИКОВЫЙ СТОПОР

ПР

03

Звено 1, вращающееся вокруг оси

х—х, имеет гнезда а, расположен-

ные по окружности радиуса R.

Шарик 2, скользящий в неподвиж-

ных направляющих b под действием

пружины 3, стопорит звено 1 при

вхождении в гнезда а.

302

ШАРИКОВЫЙ СТОПОР

ПР

03

Диск 1, вращающийся вокруг неподвиж-

ной оси A, имеет вырезы а. Шарик 2,

скользящий в неподвижных направляю-

щих b, находится под действием пружины

3. Диск 1 стопорится при вхождении ша-

рика 2 в прорези а диска /.

152

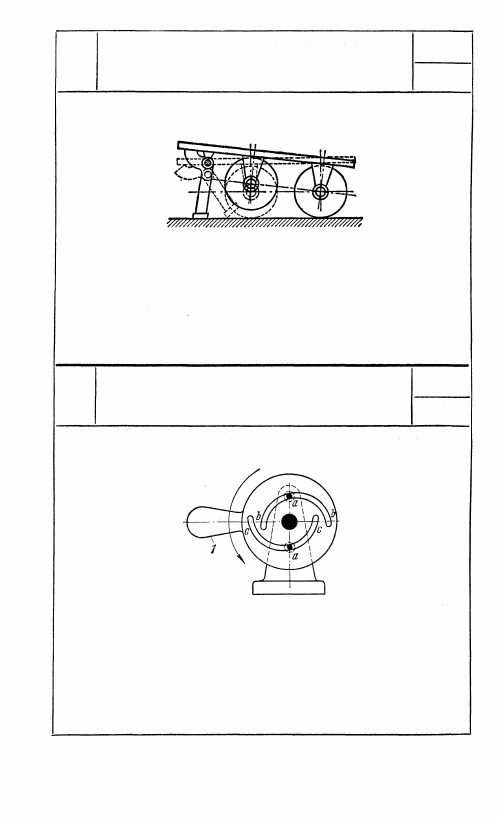

303

ЗАПИРАЮЩИЙ РЫЧАГ КОЛЕСНОЙ

ТЕЛЕЖКИ

ПР

03

При запоре тележки рычаг на-

ходится в положении, показан-

ном на чертеже. Штриховой ли-

нией показано нерабочее поло-

жение рычага.

304

РЫЧАЖНОЕ ЗАПИРАЮЩЕЕ УСТРОЙСТВО

ПР

03

При повороте рычага 1 в направ-

лении, указанном стрелкой, шты-

ри а заклиниваются в пазах

b—b и с—с. Заклинивание дости-

гается соответствующим профи-

лированием пазов.

153

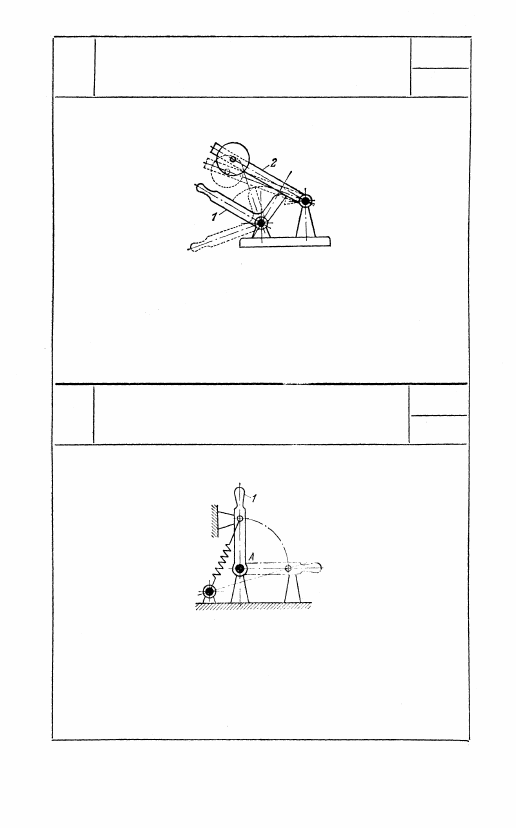

305

ЗАПИРАЮЩИЙ РЫЧАГ С ГРУЗОМ

ПР

03

При запоре рычаги 1 и 2

находятся в положении,

указанном на чертеже.

Пунктиром показано не-

рабочее положение ры-

чага.

306

ЗАПИРАЮЩИЙ РЫЧАГ С ПРУЖИНОЙ

ПР

03

Запор рычагом 1 проис-

ходит при повороте его

вокруг неподвижной оси

А в положение, указан-

ное на чертеже штрих-

пунктиром.
