Механизмы в современной технике (Артоболевский) - часть 34

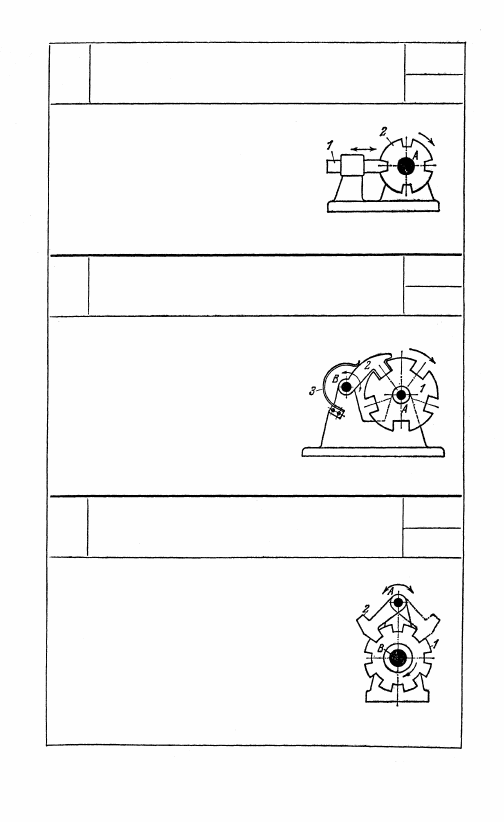

262

РЫЧАЖНЫЙ СТОПОР

ПР

03

Диск 2 вращается вокруг неподвижной

оси А, рычаг 1 перемещается горизон-

тально. Диск 2 стопоритсй при вхожде-

нии рычага 1 во впадину диска 2.

263

РЫЧАЖНЫЙ СТОПОР

ПР

03

Диск 1 и рычаг 2 вращаются вокруг

неподвижных осей А и В. Остановка

диска 1 происходит при вхождении

зуба рычага 2 в его впадину. Пру-

жина 3 обеспечивает прижим рычага 2

к диску 1.

264

РЫЧАЖНЫЙ СТОПОР С ПЕРЕКИДНОЙ

СОБАЧКОЙ

ПР

03

Колесо 1 и собачка 2 вращаются вокруг не-

подвижных осей В и А. Собачка 2, имеющая

два выступа, может перекидываться вокруг

оси А в положение, показанное штрих-пунк-

тирной линией. При вхождении собачки 2

во впадины колеса 1 оно застопоривается

в обоих направлениях.

139

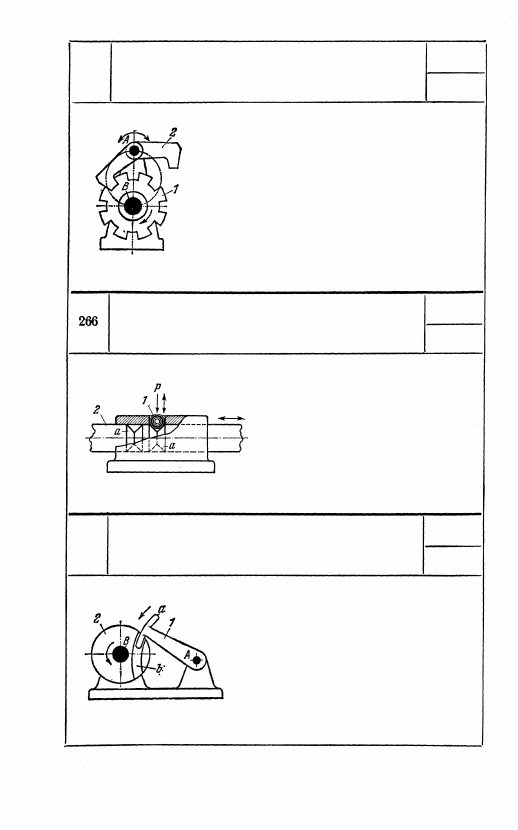

265

РЫЧАЖНЫЙ СТОПОР С ДВУПЛЕЧЕЙ

СОБАЧКОЙ

ПР

03

Колесо 1 и собачка 2 вращаются вокруг не-

подвижных осей В и А. Двуплечая собачка 2

может качаться вокруг оси А. При вхожде-

нии выступов собачки 2 во впадины колеса 1

последнее стопорится в обоих направлениях.

ШАРИКОВЫЙ СТОПОР С СИЛОВЫМ

ЗАМЫКАНИЕМ

ПР

03

Шарик 1 под действием силы Р

прижимается к звену 2, снабжен-

ному круговыми канавками а, и

стопорит его в обоих направлениях.

267

РЫЧАЖНЫЙ СТОПОР ВРАЩАЮЩЕГОСЯ

ДИСКА

ПР

03

Рычаг 1 и диск 2 вращаются вокруг

неподвижных осей А и В. Застопори-

вание диска 2 осуществляется вхожде-

нием круговой части а рычага 1 в кру-

говую прорезь b диска 2.

140

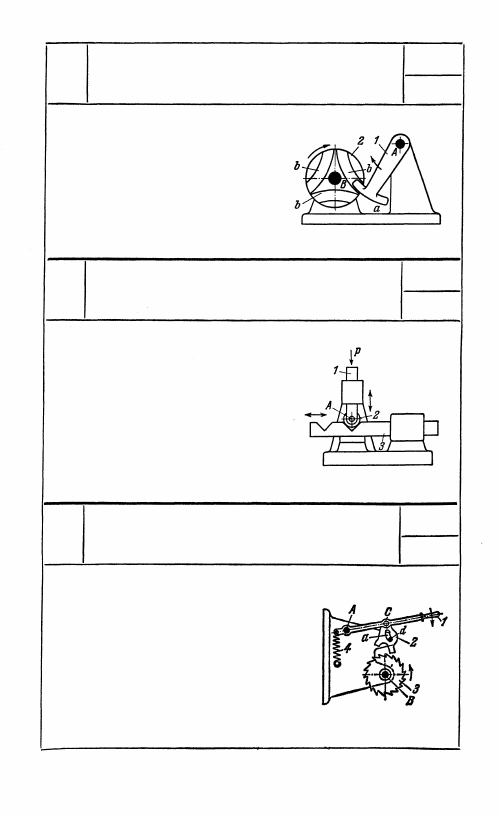

268

РЫЧАЖНЫЙ СТОПОР ВРАЩАЮЩЕГОСЯ

ДИСКА

ПР

03

Рычаг 1 и диск 2 вращаются

вокруг неподвижных осей А и В.

Застопоривание диска 2 осущест-

вляется вхождением круговой ча-

сти а рычага 1 в круговые прорези b

диска 2.

269

РОЛИКОВЫЙ СТОПОР С СИЛОВЫМ

ЗАМЫКАНИЕМ

ПР

03

Ролик 2 звена 1, вращающийся вокруг

оси A, под действием силы Р прижи-

мается к рейке 3 и стопорит ее в обоих

направлениях.

270

РЫЧАЖНЫЙ СТОПОР

ПР

03

Рычаг 1 вращается вокруг неподвижной

оси A. Храповое колесо 3 вращается от

независимого привода вокруг неподвиж-

ной оси В. Звено 2 входит во вращатель-

ную пару С с рычагом 1 и прорезью а

скользит по неподвижному пальцу d.

При повороте рычага 1 в направлении

стрелки звено 2 стопорит храповое колесо

3. Пружина 4 возвращает рычаг 1 в ис-

ходное положение.

141

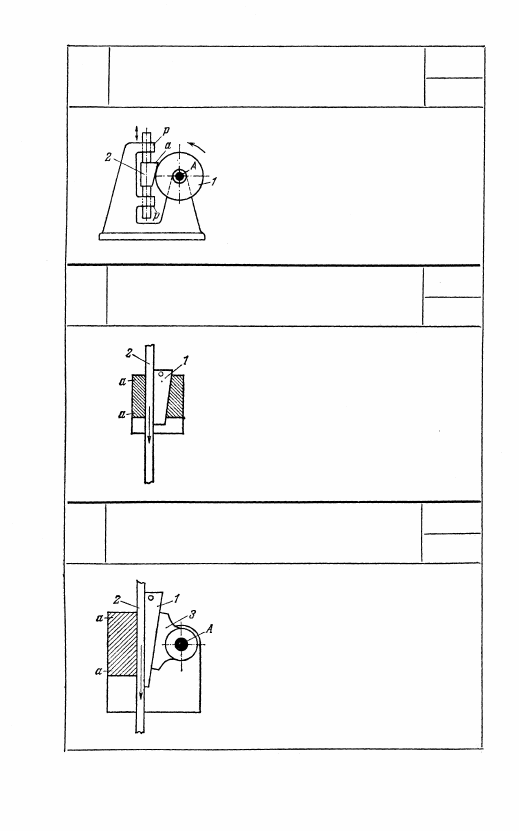

271

КЛИНОВОЙ СТОПОР ВРАЩАЮЩЕГОСЯ

ДИСКА

ПР

03

Диск 1 вращается вокруг неподвижной

оси А. Звено 2, имеющее клин а,

скользит в неподвижных направляю-

щих р—р и стопорит диск 1 при его

вращении в направлении стрелки.

272

КЛИНОВОЙ СТОПОР ПОСТУПАТЕЛЬНО

ДВИЖУЩЕЙСЯ ШТАНГИ

ПР

03

Штанга 2 скользит по неподвижной

направляющей а—а. Клин 1 стопорит

штангу 2 при движении ее вниз.

273

КЛИНОВОЙ СТОПОР ПОСТУПАТЕЛЬНО

ДВИЖУЩЕЙСЯ ШТАНГИ

ПР

03

Штанга 2 скользит по неподвижной

направляющей а—а. Сухарь 3 вра-

щается вокруг неподвижной оси А.

Движение штанги 2 вниз стопорится

клином 1, который упирается в пово-

рачивающийся сухарь 3 своей скошен-

ной гранью.

142
