30/ENGINE

93

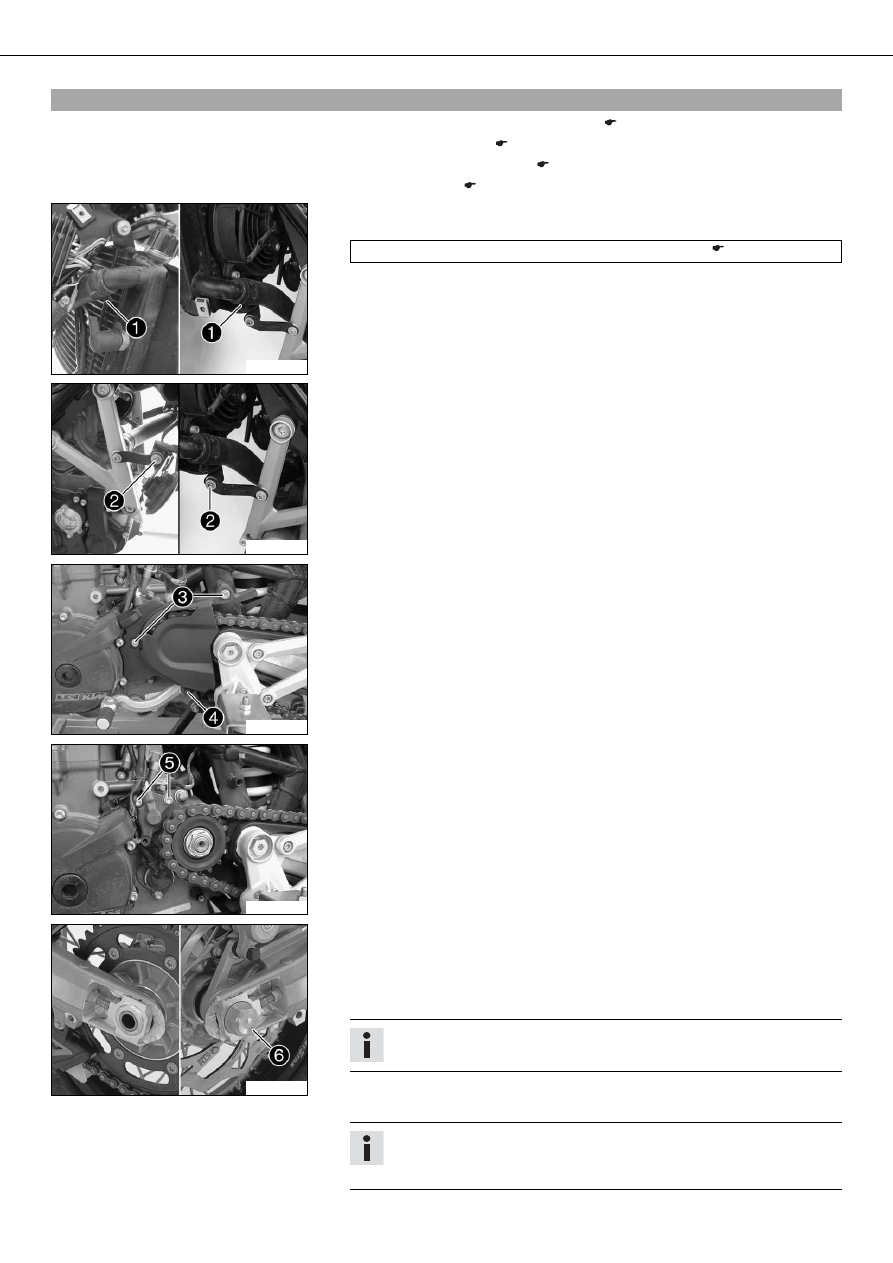

17.1

Removing the engine

– Raise the motorcycle with the work stand. ( p. 9)
– Disconnect the battery. (

p. 72)

– Remove the exhaust manifold. ( p. 51)
– Drain the coolant. (

p. 154)

300211-10

– Loosen the spring-loaded band-type clamp



using the special tool. Detach the

radiator hoses.

Pliers for spring-loaded band-type clamp (60029057100) (

p. 214)

300212-10

– Remove screws



.

300213-10

– Remove screws



.

– Take off the engine sprocket cover.
– Remove screw



.

– Take off the shift lever.

300214-10

– Have an assistant operate the rear brake.
– Bend up the lock washer.
– Remove the nut of the engine sprocket with the lock washer.
– Remove screws



.

300215-10

– Remove nut



. Remove the chain adjuster.

– Pull out the wheel spindle only far enough to allow the rear wheel to be pushed for-

ward.

– Push the rear wheel forward as far as possible and take the chain off the rear

sprocket.

Info

The rear wheel must be fully removed.

– Take off the engine sprocket.
– Take off the clutch slave cylinder and hang it to the side.

Info

Do not bend the clutch line.
Do not operate the clutch when the clutch slave cylinder is removed.

30/ENGINE

94

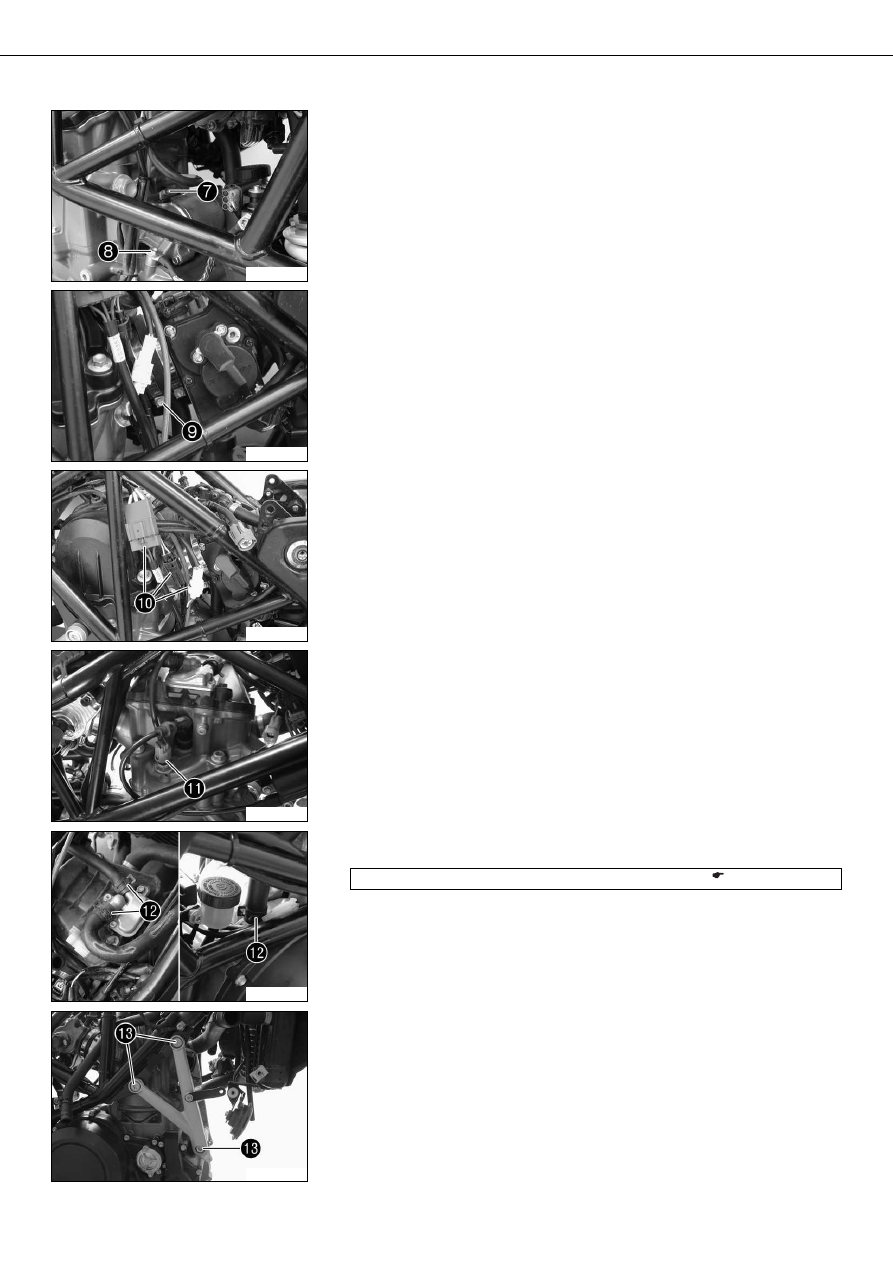

– Take off the clutch push rod.

300216-10

– Unscrew the electrical connection



from the starter motor.

– Remove ground wire



from the starter motor.

300217-10

– Loosen hose clip



.

– Pull off the throttle valve body from the rear.

300218-10

– Disconnect plug-in connections



of the gear position sensor, the crankshaft posi-

tion sensor and the alternator.

– Remove the cable binders and release the cables.

300188-10

– Pull of the spark plug connector.
– Unplug the connector of the engine coolant temperature sensor



.

300220-10

– Loosen the spring-loaded band-type clamp



from the breather, SLS and oil return

line with the special tool.

Pliers for spring-loaded band-type clamp (60029057100) (

p. 214)

300221-10

– Remove screws



. Remove the engine bearer.

30/ENGINE

95

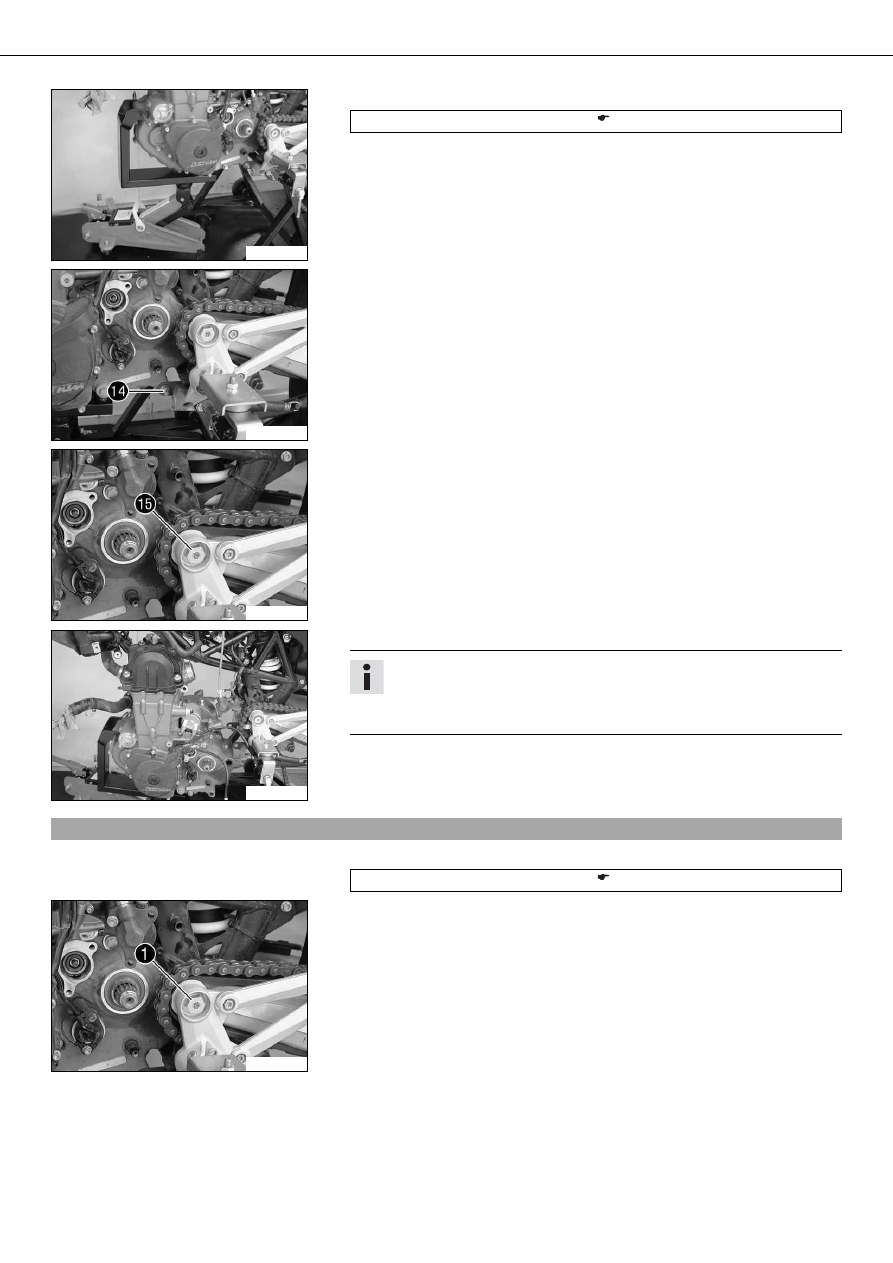

300222-10

– Position the floor jack under the engine and fix it using the special tool.

Floor jack attachment (75029055000) (

p. 218)

300223-10

– Remove nut



of the lower engine bracket. Remove the screw.

300225-10

– Remove screw



of the swingarm pivot.

– Remove the swingarm pivot.

300224-10

– Lower the engine.

Info

You should have an assistant for this step.
Make sure that the engine is sufficiently secured against falling over.
Protect the frame and attachments from damage.

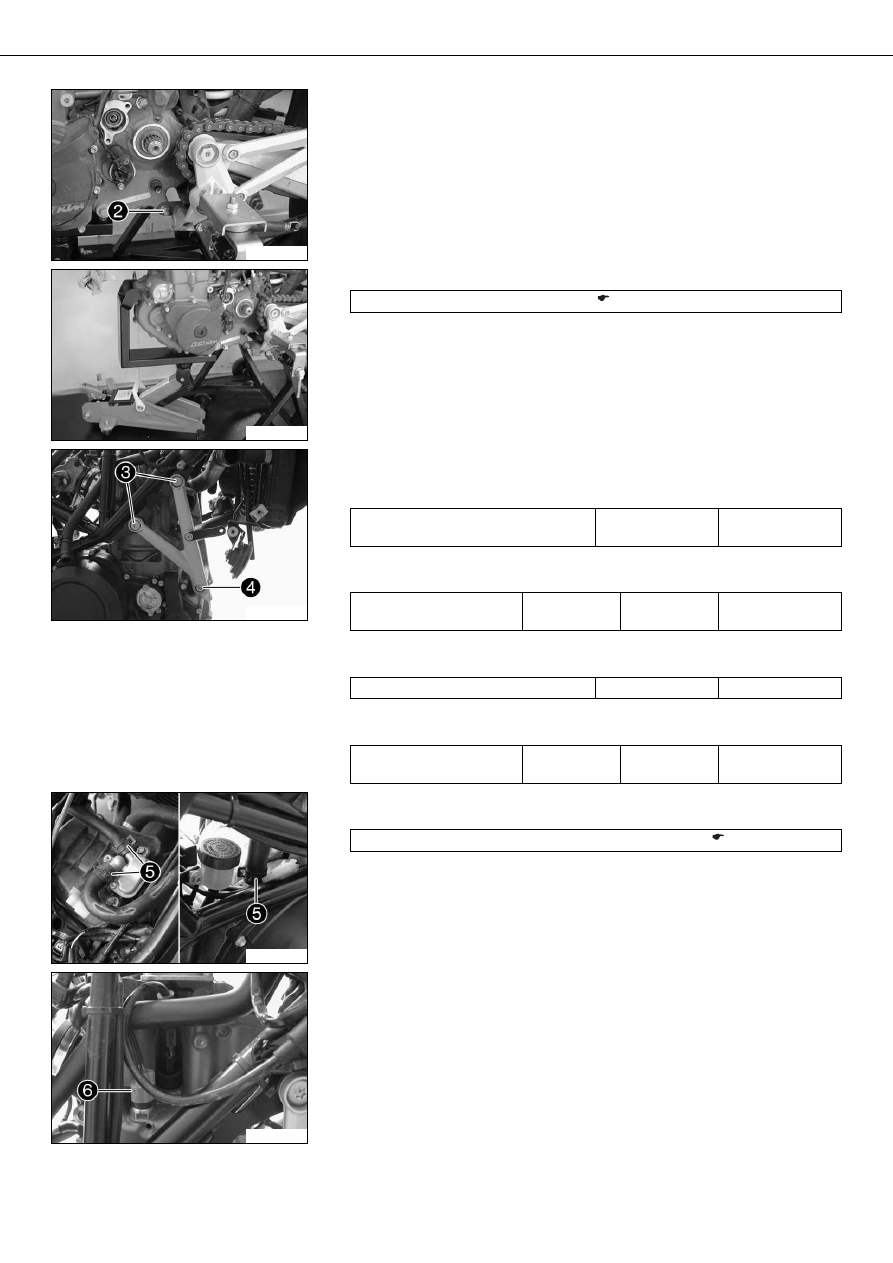

17.2

Installing the engine

– Raise the engine onto the special tool and fix it.

Floor jack attachment (75029055000) (

p. 218)

300225-11

– Position the engine in the frame.
– Mount swingarm pivot



.

– Mount the screw of the swingarm pivot but do not tighten yet.

30/ENGINE

96

300223-11

– Install the screw and nut



of the lower engine bracket, but do not tighten them

yet.

300222-10

– Remove the floor jack with the special tool.

Floor jack attachment (75029055000) (

p. 218)

300221-11

– Position the engine bearer.
– Mount and tighten screws



.

Guideline

Screw, engine bearer on frame

M10

45 Nm
(33.2 lbf ft)

– Mount and tighten screw



with nut.

Guideline

Engine carrying screw

M10

45 Nm
(33.2 lbf ft)

Loctite

®

243™

– Tighten the swingarm pivot.

Guideline

Screw, swingarm pivot

M12x1.75

80 Nm (59 lbf ft)

– Tighten the lower engine bracket.

Guideline

Engine carrying screw

M10

45 Nm
(33.2 lbf ft)

Loctite

®

243™

300220-11

– Position the hoses of the engine breather, the SLS and the oil return line. Mount

the spring-loaded band-type clamp



using the special tool.

Pliers for spring-loaded band-type clamp (60029057100) (

p. 214)

300219-11

– Attach the spark plug connector.
– Plug in the connector of the engine coolant temperature sensor



.

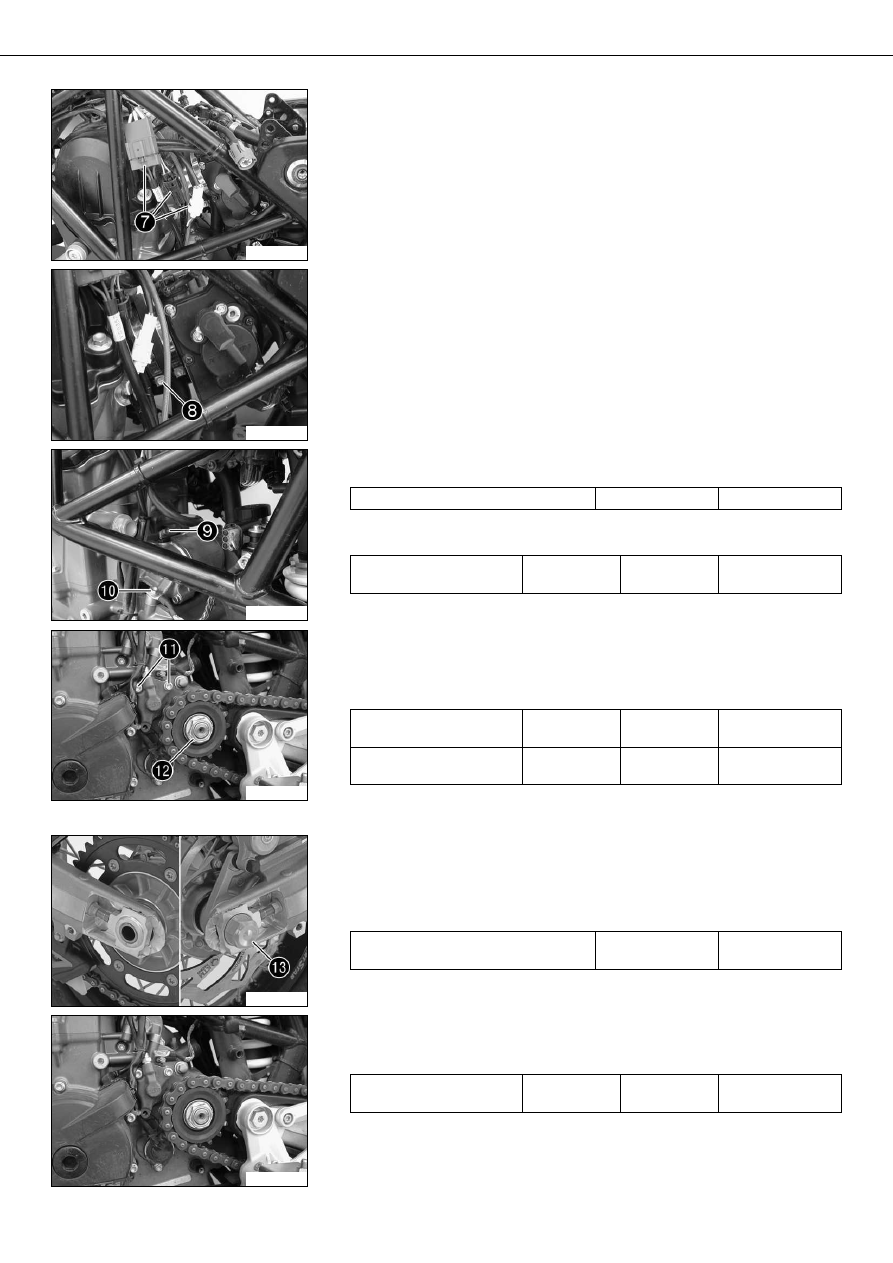

30/ENGINE

97

300218-11

– Reconnect plug connectors



of the gear position sensor, the crankshaft position

sensor and the alternator.

300217-11

– Position the throttle valve body.
– Position and tighten hose clip



.

300216-11

– Position the electrical connection



on the starter motor. Mount and tighten screw.

Guideline

Screw, starter cable on starter

M5

3 Nm (2.2 lbf ft)

– Position the ground wire on the starter motor. Mount and tighten screw



.

Guideline

Screw, starter motor

M6

10 Nm
(7.4 lbf ft)

Loctite

®

243™

300214-11

– Insert the clutch push rod.
– Position the clutch slave cylinder.
– Mount and tighten screws



.

Guideline

Screw, clutch slave cylin-
der

M6x20

10 Nm
(7.4 lbf ft)

Loctite

®

243™

Screw, clutch slave cylin-
der

M6x35

10 Nm
(7.4 lbf ft)

–

– Mount the engine sprocket with the chain.
– Position the new lock washer and mount nut



but do not tighten yet.

300215-11

– Position the rear wheel.
– Mount the chain adjuster and nut.
– Push the rear wheel forward so that the chain adjusters are on the tensioning

screws, and tighten the nut



.

Guideline

Nut, rear wheel spindle

M25x1.5

90 Nm
(66.4 lbf ft)

300214-12

– Have an assistant operate the rear brake.
– Tighten the engine sprocket nut.

Guideline

Nut, engine sprocket

M20x1.5

60 Nm
(44.3 lbf ft)

Loctite

®

243™

– Secure the nut with the lock washer.

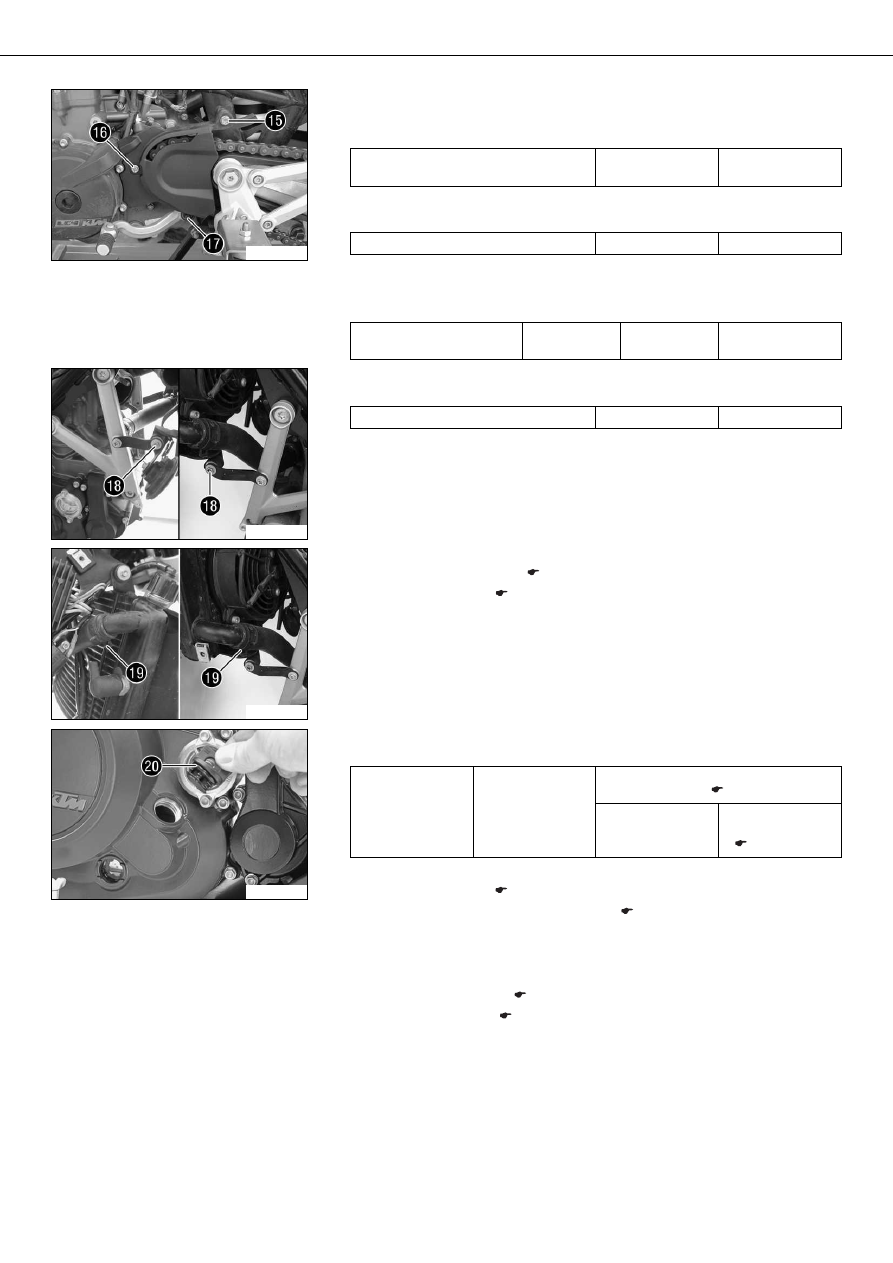

30/ENGINE

98

300213-11

– Position the rear sprocket cover.
– Mount and tighten screw



.

Guideline

Remaining screws, chassis

M8

25 Nm
(18.4 lbf ft)

– Mount and tighten screw



.

Guideline

Remaining screws, chassis

M6

10 Nm (7.4 lbf ft)

– Position the shift lever.
– Mount and tighten screw



.

Guideline

Screw, shift lever

M6

10 Nm
(7.4 lbf ft)

Loctite

®

222

300212-11

– Mount and tighten screws



.

Guideline

Screw, radiator bracket

M6

5 Nm (3.7 lbf ft)

300211-11

– Position the radiator hoses. Install the spring-loaded band-type clamps



.

– Install the exhaust manifold. (

p. 51)

– Disconnect the battery. (

p. 73)

300802-10

– Remove the oil filler plug with O-ring



from the clutch cover and fill up with

engine oil.

Engine oil

1.70 l (1.8 qt.)

Engine oil (SAE 10W/60)
(00062010035) (

p. 208)

Alternative engine
oil

Engine oil
(SAE 10W/50)

(

p. 208)

– Install and tighten the oil filler plug with O-ring



.

– Fill the cooling system. (

p. 154)

– Remove the motorcycle from the work stand. ( p. 10)
– Take a short test ride.
– Read out the fault memory using the KTM diagnostics tool.
– Check the engine for leakage.
– Check the engine oil level. (

p. 157)

– Check the coolant level. (

p. 156)

30/DISASSEMBLING THE ENGINE

99

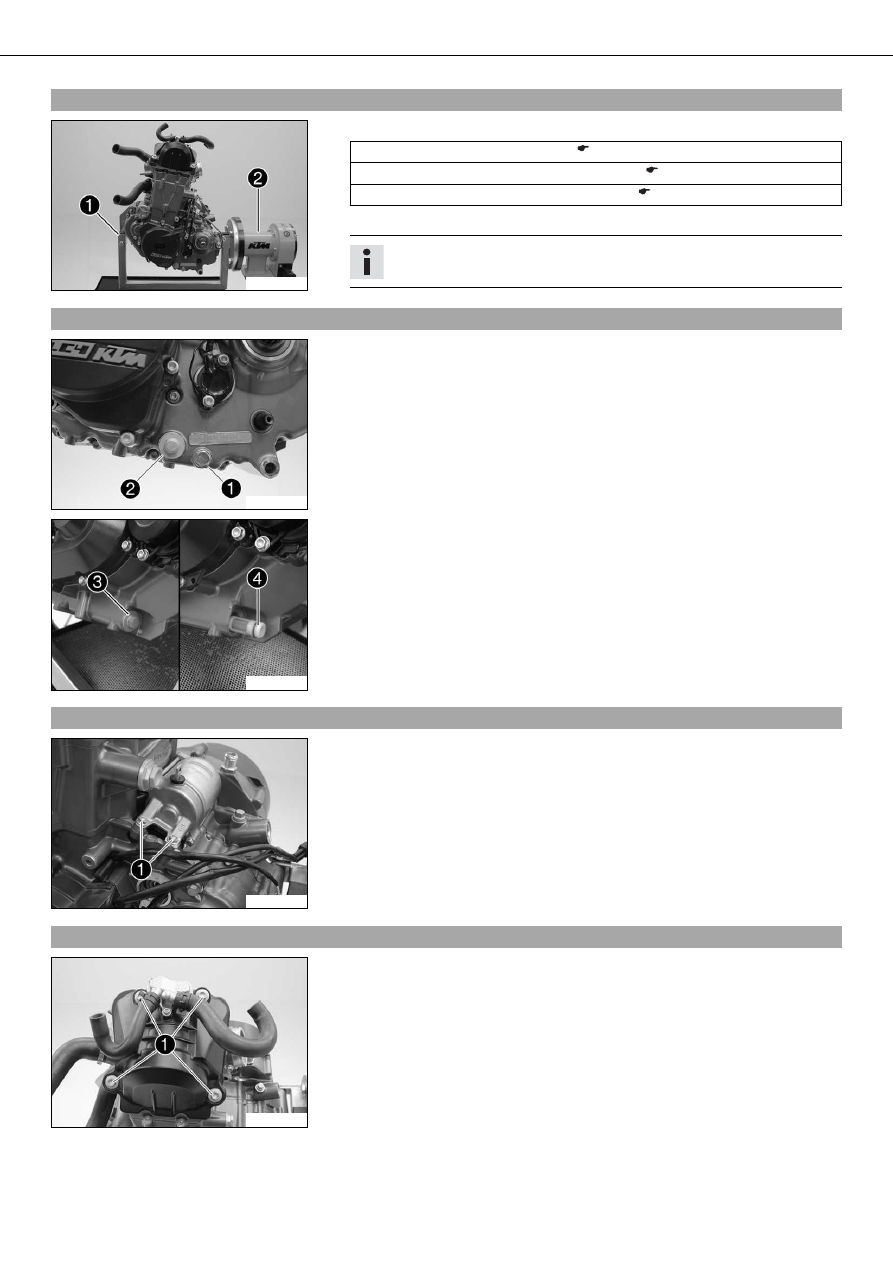

18.1

Clamping engine into engine work stand

300144-10

– Mount special tool



on engine work stand



.

Engine work stand (61229001000) (

p. 215)

Support for engine work stand (75012001060) (

p. 215)

Holder for engine work stand (75012001070) (

p. 215)

– Mount the engine on special tool



.

Info

Have an assistant help you or use a crane.

18.2

Draining the engine oil

300002-10

– Remove the oil drain plug



with the magnet and seal ring.

– Remove plug



with oil screen and the O-rings.

300161-10

– Remove plug



with oil screen



and the O-rings.

– Completely drain the engine oil.

18.3

Removing starter motor

300001-01

– Remove screws



. Take off the starter motor.

18.4

Removing valve cover

300003-10

– Remove screws



. Take off the valve cover with the valve cover seal.

30/DISASSEMBLING THE ENGINE

100

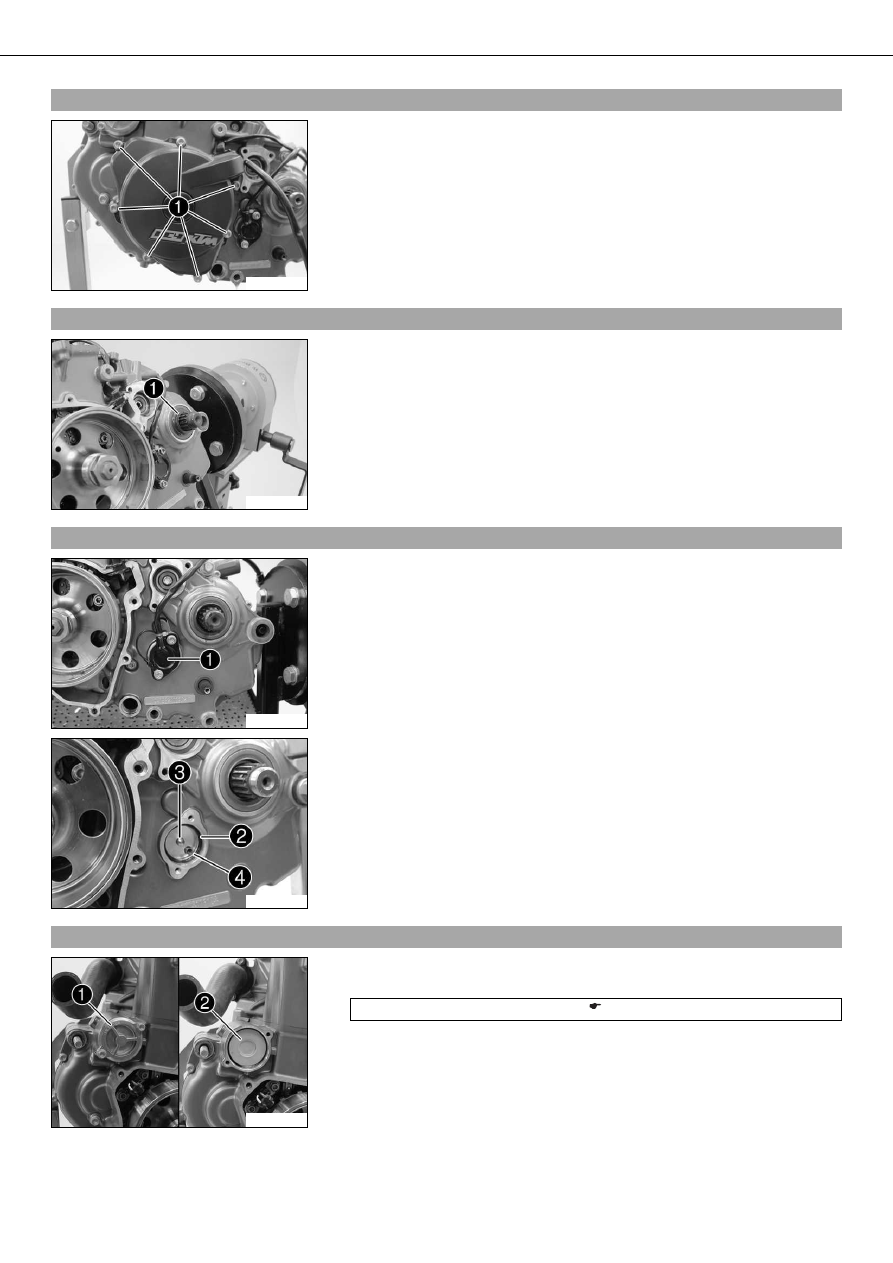

18.5

Removing the alternator cover

300004-10

– Remove screws



. Take off the alternator cover.

– Remove dowels.

18.6

Removing spacer

302124-10

– Remove the spacer



of the countershaft.

18.7

Removing gear position sensor

302126-10

– Remove screws. Remove the gear position sensor



.

300007-10

– Remove O-ring



.

– Remove contact pin



and the contact springs



.

18.8

Removing oil filter

300009-10

– Remove screws. Remove the oil filter cover



with the O-ring.

– Pull the oil filter element



out of the oil filter case.

Circlip pliers reverse (51012011000) (

p. 212)
