ОБЩАЯ ИНФОРМАЦИЯ 67
Боковая подножка
ПРИМЕЧАНИЕ
Мотоцикл оборудован боковой подножкой.
{{
Мотоцикл оборудован индикатором состо-
яния боковой подножки. Этот индикатор
не позволяет запускать двигатель при
включении передачи, если боковая поднож-
ка находится в опущенном положении.
A. Боковая подножка
ПРИМЕЧАНИЕ
{{
При использовании боковой подножки, необ-
ходимо повернуть руль влево.
После каждого использования боковой под-
ножки необходимо взять за правило полно-
стью поднимать подножку перед тем, как са-
диться на мотоцикл.
68 ОБЩАЯ ИНФОРМАЦИЯ
Сиденья
ПРИМЕЧАНИЕ
Демонтаж пассажирского сиденья
{{
Чтобы снять пассажирское сиденье, не-
●●
Чтобы снять пассажирское сиденье, необхо-
обходимо приподнять его в момент пово-
димо вставить ключ зажигания в замок си-
рота ключа.
денья и повернуть его по часовой стрелке.
Демонтаж водительского сиденья
●●
Снять болты и крышку сиденья

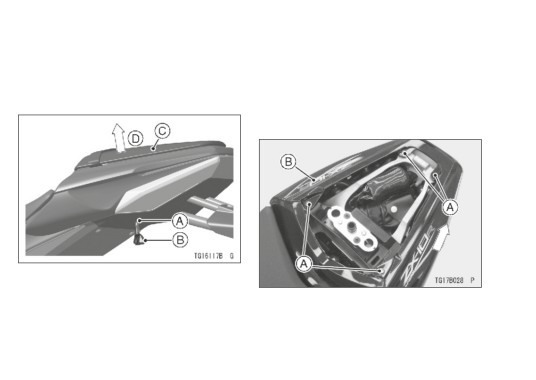

A. Замок сиденья
B. Ключ зажигания
C. Пассажирское сиденье
A. Болты
D. Поднять
B. Крышка сиденья
ОБЩАЯ ИНФОРМАЦИЯ 69
●●
Снять болты крепления и потянуть сиденье
Установка водительского сиденья
вверх.
●●
Вставить штыри в передней части сиденья
в пазы на раме и зафиксировать сиденье с
помощью болтов крепления.
●●
Установить крышку сиденья и болты.

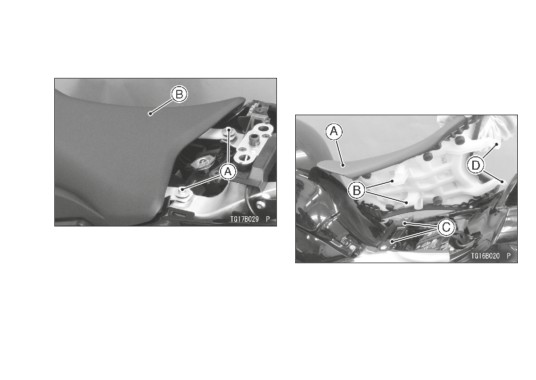

A. Болты крепления
B. Водительское сиденье
A. Водительское сиденье
B. Штыри
C. Пазы
D. Опоры
70 ОБЩАЯ ИНФОРМАЦИЯ
Установка пассажирского сиденья
●●
Надавить на переднюю часть пассажирского
●●
Установить штырь в задней части пассажир-
сиденья, чтобы замок защелкнулся.
ского сиденья в паз на раме.
●●
Вставить зубцы в передней части пассажир-
ского сиденья в отверстия на раме.

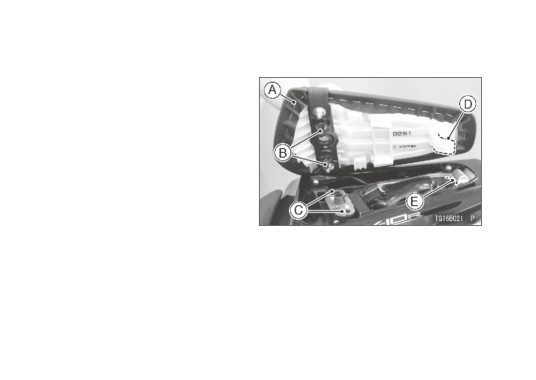

A. Пассажирское сиденье
B. Зубцы
C. Отверстия
D. Штыри
E. Пазы
●●
Необходимо потянуть вверх передние и за-
дние части пассажирского и водительского
сиденья, чтобы убедиться в надежности их
крепления.
ОБЩАЯ ИНФОРМАЦИЯ 71
Набор инструментов
Воздушный фильтр
Набор инструментов находится под пасса-
Воздушный фильтр обеспечивает поступле-
жирским сиденьем.
ние воздуха в топливную систему. Запрещает-
В набор входят инструменты для мелкого
ся ограничивать поток воздуха, поступающего
ремонта в пути, регулировки и проведения
в воздушный фильтр. В противном случае это
некоторых видов работ по техобслуживанию,
может привести к снижению эффективности
описание которых приводится в настоящем
работы ТС и повышению объема выхлопа.
руководстве. Необходимо всегда хранить ин-
струменты в указанном месте.

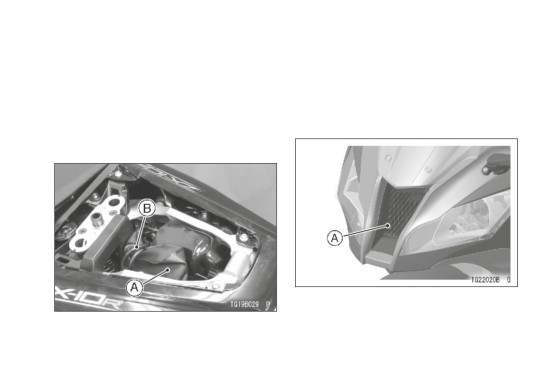

A. Воздушный фильтр
A. Набор инструментов
B. Кожух
72 ОБЩАЯ ИНФОРМАЦИЯ
Положение передней подножки
ПРИМЕЧАНИЕ
Передние подножки справа и слева можно
{{
Передние подножки необходимо устанав-
устанавливать в одно из двух положений в
ливать на одинаковой высоте с обеих
зависимости от предпочтений мотоциклиста.
сторон. Запрещается эксплуатировать
Смена положения передней подножки осу-
мотоцикл с подножками, настроенными на
ществляется только официальным дилером
разной высоте.
Kawasaki.
Крутящий момент затяжки
Болты крепления передней подножки:
25 Н•м (2,5 кгс•м, 18 футо-фунтов)

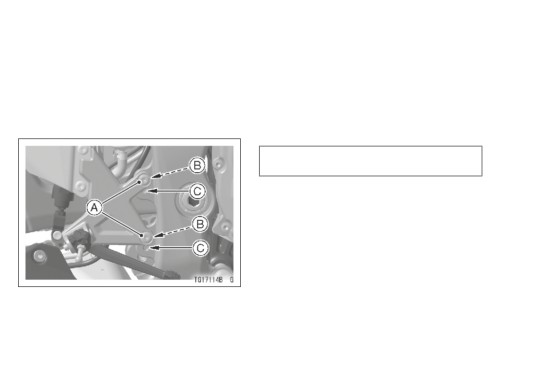

A. Болты
B. Верхнее положение (стандартное)
C. Нижнее положение
ОБКАТКА 73
ОБКАТКА
Первые 1 600 км (1 000 миль) пробега мотоцикла считаются периодом обкатки. Неправильная
эксплуатация мотоцикла в этот период может привести к его неисправности.
В течение периода обкатки необходимо следовать правилам, приведенным ниже.
●●
В таблице ниже указано максимальное рекомендуемое число оборотов двигателя в период
обкатки.
Пробег
Максимальное число оборотов двигателя
0 ~ 800 км (0 ~ 500 миль)
4 000 оборотов/мин (об/мин)
800 ~ 1 600 км (500 ~ 1 000 миль)
6 000 оборотов/мин (об/мин)
ПРИМЕЧАНИЕ
{{
При движении по дорогам общего пользования максимальная скорость не должна превы-
шать пределы, установленные правилами дорожного движения.
●●
Запрещается начинать движение транспортного средства и нагружать двигатель непосред-
ственно после запуска, даже если двигатель уже прогрет. Следует дать двигателю поработать
на холостом ходу в течение двух или трех минут, чтобы масло достигло всех деталей двигателя.
●●
Запрещается нагружать двигатель, когда трансмиссия находится в нейтральном положении.
74 ОБКАТКА
ПРЕДУПРЕЖДЕНИЕ
Новые шины характеризуются повышенным скольжением. Это может привести к потере
контроля над транспортным средством или травме.
Нормальное сцепление шины устанавливается после периода обкатки в
160 км
(100 миль). В период обкатки следует избегать резкого и максимального торможения,
ускорения и резких маневров в повороте.
При этом по достижению пробега в 1000 км (600 миль) необходимо пройти первоначальное
техническое обслуживание у официального дилера Kawasaki.
ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 75
ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ
Запуск двигателя
●●
Повернуть ключ зажигания в положение
●●
Необходимо проверить, что кнопка останов-
«ВКЛ» («ON»).
ки двигателя находится в положении .
●●
Убедиться, что рычаг переключения транс-
миссии находится в нейтральном положе-
нии.

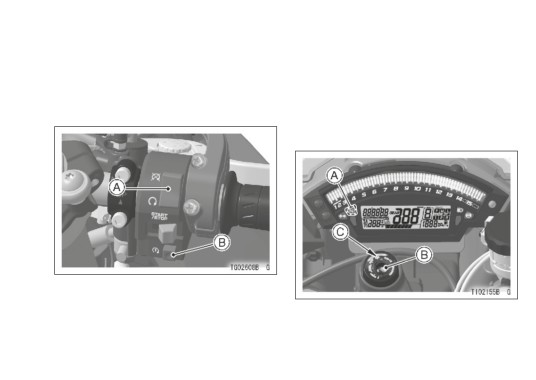

A. Кнопка остановки двигателя
B. Кнопка стартера
A. Лампочка индикатора нейтрали
B. Ключ зажигания
C. Положение «ВКЛ» («ON»)
76 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ
ПРИМЕЧАНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
{{
Мотоцикл оснащен датчиком горизон-
Работа стартера в течение 5 секунд и бо-
тального положения транспортного
лее не рекомендуется. Это может приве-
средства, при срабатывании которого
происходит автоматическая остановка
сти к перегреву стартера и временному
снижению заряда аккумулятора. Между
двигателя. При этом в случае падения мо-
тоцикла и нажатия кнопки стартера так-
запусками стартера необходимо делать
паузу 15 секунд. Этого будет достаточно
же загорается или начинает мигать пред-
для охлаждения стартера и восстановле-
упредительный символ системы впрыска
топлива. После выравнивания положения
ния заряда аккумулятора.
мотоцикла перед запуском двигателя не-
обходимо сначала повернуть ключ зажига-
ния в положение «ВЫКЛ» («OFF»), а затем
вновь в положение «ВКЛ» («ON») на не-
сколько секунд.
●●
После проверки работы приборной панели
нажать кнопку стартера, не добавляя газа.
ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ 77
ПРИМЕЧАНИЕ
ПРЕДОСТЕРЕЖЕНИЕ
{{
Мотоцикл оснащен выключателем блоки-
Работа двигателя на холостом ходу более
ровки стартера. Функция данного пере-
пяти минут не рекомендуется. Это может
ключателя заключается в блокировании
запуска двигателя в случае, если передача
привести к перегреву или повреждению
двигателя.
находится на скорости, а боковая поднож-
ка не убрана. Тем не менее, двигатель мож-
но запустить, если отжать рычаг сцепле-
ния и полностью убрать боковую подножку.

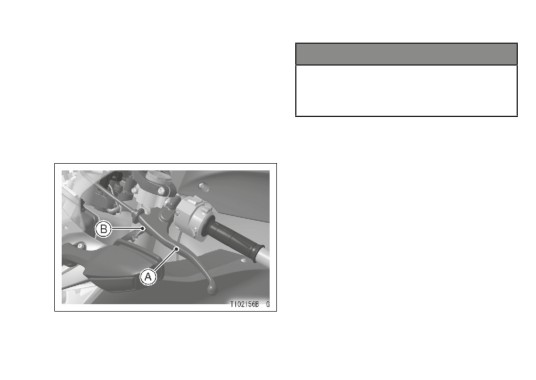

A. Рычаг сцепления
B. Выключатель блокировки стартера
78 ПРАВИЛА УПРАВЛЕНИЯ МОТОЦИКЛОМ
Запуск от внешнего источника
Подсоединение проводов для запуска двига-
Если аккумулятор мотоцикла разрядился,
теля от внешнего источника
его необходимо снять и зарядить. Если такой
●●
Снять водительское сиденье
(см. раздел
возможности нет, то двигатель можно запу-
«Сиденья» в Главе «ОБЩАЯ ИНФОРМА-
стить с помощью внешнего аккумулятора на
ЦИЯ»)
12В и клемм для запуска двигателя.
●●
Убедиться, что ключ зажигания находится в
положении «ВЫКЛ» («OFF»).
ОПАСНОСТЬ
Кислота, находящаяся в аккумуляторе,
вырабатывает газообразный водород.
Данный газ может быть огне- и взрывоо-
пасным при определенных условиях. Газ
присутствует в аккумуляторе постоянно,
даже если аккумулятор полностью раз-
ряжен. Необходимо держать аккумулятор
вдали от источников огня и искр (сига-
рет). При проведении работ с аккумуля-
тором обязательно надевать защитные
очки. В случае попадания аккумулятор-
ной кислоты на кожу, в глаза или одежду,
поврежденную область немедленно про-
мыть водой (минимум в течение 5 минут).
После чего необходимо обратиться за ме-
дицинской помощью.
