Мотоцикл Кавасаки ZX-10R. Руководство - часть 2

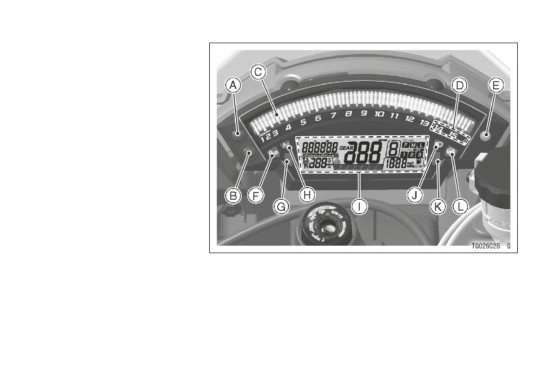

ОБЩАЯ ИНФОРМАЦИЯ 19
(Для моделей с антиблоки-
ровочной тормозной систе-
мой KIBS*)
A.
Верхняя кнопка
B.
Нижняя кнопка
C.
Тахометр (с индикатором
повышенной передачи)
D.
Красная зона
E.
Датчик освещенности
F.
Индикатор сигнала поворота
G.
Предупредительный сигнал
(красный)
H.
Индикатор нейтрали
I.
Многофункциональный
дисплей
J.
Индикатор дальнего света
K.
Предупредительный сигнал
(желтый)
L.
Индикатор ABS (АБС)
«KIBS»: интеллектуальная антиблокировочная
система Kawasaki
20 ОБЩАЯ ИНФОРМАЦИЯ
Тахометр
При повороте ключа зажигания в положение
Тахометр показывает число оборотов двига-
«ВКЛ.» («ON») светодиодные лампочки тахо-
теля в минуту (об/мин).
метра начинают мигать, а затем гаснут через
С правой стороны шкалы тахометра нахо-
несколько секунд. При наличии сбоев в рабо-
дится так называемая «красная зона». Количе-
те тахометра необходимо обратиться к офи
ство об/мин в красной зоне обозначает число
циальному дилеру Kawasaki.
оборотов выше максимальной рекомендован-
ной скорости двигателя и выше диапазона,
ПРЕДОСТЕРЕЖЕНИЕ
установленного для нормальной эксплуата-
ции.
Эксплуатация двигателя с числом оборо-
тов в «красной зоне» не рекомендуется.
Это может привести к перегрузке и суще-
ственному повреждению двигателя.
Индикатор переключения на повышенную
передачу -
Индикатор перехода на повышенную пере-
дачу можно настроить таким образом, чтобы
светодиодные элементы тахометра начинали
мигать при заданном количестве оборотов
двигателя. Этот индикатор показывает водите-
лю, когда необходимо переключаться на более

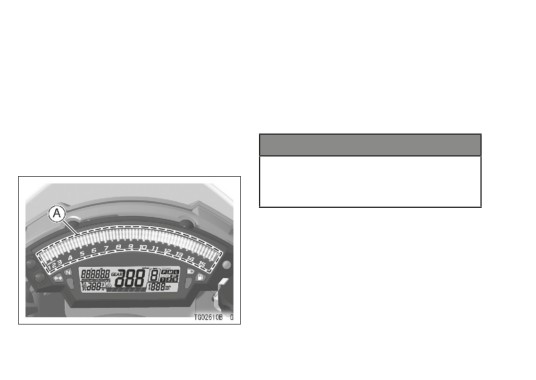

A. Тахометр
высокую передачу.
ОБЩАЯ ИНФОРМАЦИЯ 21
Мигающие светодиодные элементы тахоме-
Настройка индикатора переключения на
тра показывают водителю, когда необходимо
повышенную передачу -
переключаться на следующую более высокую
Индикатор переключения на повышенную
передачу.
передачу может работать в трех режимах:
Индикатор переключения на повышенную
«выкл.», «частое мигание» или «редкое мига-
передачу можно использовать для участия в
ние». Момент срабатывания настраивается в
кольцевых гонках по специально подготовлен-
диапазоне от 9 500 до 14 000 об/мин.
ной трассе. Не рекомендуется использовать
данный индикатор ежедневно.

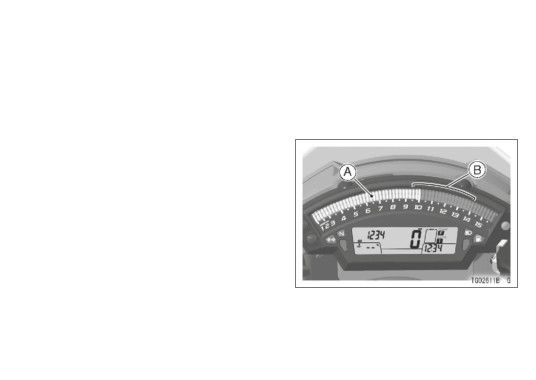

A. Тахометр
B. Шкала настройки
Для выбора режима работы или корректи-
ровки настроек индикатора переключения на
повышенную передачу необходимо провести
22 ОБЩАЯ ИНФОРМАЦИЯ
следующие манипуляции при выключенном
●●
Для того чтобы изменить режим работы ин-
двигателе.
дикатора необходимо нажать верхнюю кноп-
●●
Повернуть ключ зажигания в положение
ку. Режимы «ВКЛ.» (индикатор отключен),
«ВКЛ» («ON»).
«частое мигание» и «редкое мигание» ста-
●●
Нажать верхнюю и нижнюю кнопку одновре-
нут подсвечиваться поочередно. Изменять
менно и удерживать в течение более двух
настройки переключения на повышенную
секунд. На экране тахометра появятся по-
передачу можно только при мигающих сег-
следние настройки переключения на повы-
ментах.
шенную передачу.
●●
Для изменения момента переключения на
повышенную передачу необходимо нажать
нижнюю кнопку. Частота оборотов двигателя
начнет расти по 250 об/мин до 14000 об/мин.
После достижения уровня в 140000 об/мин
показатель возвращается на уровень 9 500
об/мин и снова начинает расти.
●●
Для завершения процедуры настройки на-
жать верхнюю и нижнюю кнопки одновре-
менно и удерживать их более двух секунд.
Теперь тахометр переведен в нормальный
режим работы.
●●
Для настройки яркости экрана тахометра
нажать и более двух секунд удерживать

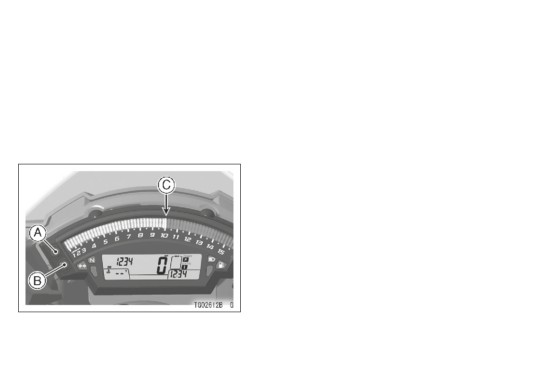

A. Верхняя кнопка
верхнюю кнопку (см. Настройка яркости при-
B. Нижняя кнопка
борной панели).
C. Переключение на повышенную передачу
ОБЩАЯ ИНФОРМАЦИЯ 23
ПРЕДОСТЕРЕЖЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
Недостаточный контроль дорожной ситу-
Работа двигателя при частоте оборотов в
ации увеличивает риск аварии. Не отвле-
«красной зоне» не рекомендуется. Это мо-
кайтесь от дороги и не концентрируйте
жет привести к перегрузке и существенно-
все внимание на индикаторе переклю-
му повреждению двигателя.
чения на повышенную передачу. Поль-
зуйтесь периферическим зрением. При
переключении на более низкую передачу,
убедитесь, что скорость не слишком вы-
сокая и это не приведет к резкому увели-
чению числа оборотов двигателя, так как
это может не только вызвать серьезные
повреждения двигателя, но и спровоци-
ровать аварию из-за пробуксовки задне-
го колеса. Переход на более низкую пере-
дачу рекомендуется при 5 000 об/мин.
ПРИМЕЧАНИЕ
{{
Значение скорости оборотов двигателя
можно увеличивать нажатием и удержани-
ем нижней кнопки.
{{
Данные сохраняются даже при отключе-
нии аккумулятора.
24 ОБЩАЯ ИНФОРМАЦИЯ
Регулирование яркости приборной панели
ПРИМЕЧАНИЕ
Яркость светодиодных элементов тахоме-
{{
Следите за тем, чтобы датчик освещен-
тра, а также подсветка многофункциональной
ности на приборной панели не был закрыт
приборной панели регулируются автоматиче-
во время движения мотоцикла.
ски в зависимости от общего уровня освещен-
ности.
Настройка яркости приборной панели -
Настройку приборной панели можно осу-
ществлять вручную тремя способами во время
стоянки мотоцикла.
●●
В режиме настройки индикатора переклю-
чения на повышенную передачу нажать и
удерживать верхнюю кнопку более двух се-
кунд. Загорятся все светодиодные элементы
тахометра.
●●
Настроить необходимый уровень яркости с
помощью нажатия нижней кнопки.
●●
Для выхода из режима настройки нажать
одновременно и удерживать в течение двух
секунд верхнюю и нижнюю кнопки. Теперь

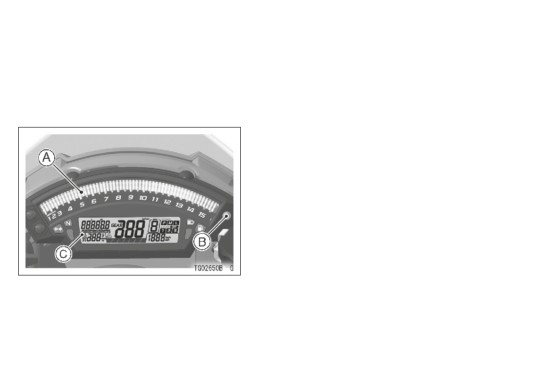

A. Тахометр
тахометр работает в нормальном режиме.
B. Датчик освещенности
C. Многофункциональная панель
ОБЩАЯ ИНФОРМАЦИЯ 25
●●
Для возврата в режим настройки индикато-
ра переключения на повышенную передачу
нажать и удерживать верхнюю кнопку более
двух секунд.
26 ОБЩАЯ ИНФОРМАЦИЯ

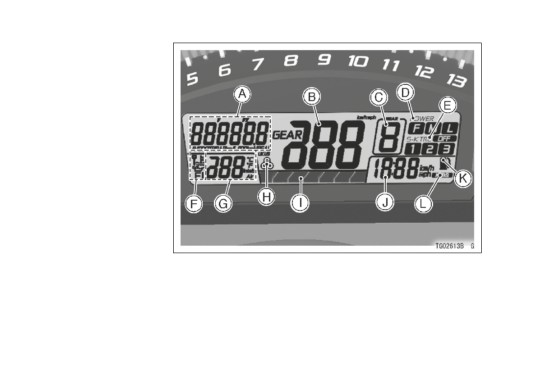

Многофункциональная
приборная панель
A.
Многофункциональный
дисплей
- Одометр
- Счетчик ежедневного
пробега
- Текущий пробег
- Средний пробег
- Расход топлива
- Секундомер
B.
Спидометр
C.
Индикатор передачи
D.
Индикатор мощности
E.
Индикатор режима работы
системы трекшн-контроля
S-KTRC
F.
Предупредительные
символы
I.
Индикатор режима работы системы
G.
Счетчик кругов/датчик температуры охлаж-
трекшн-контроля S-KTRC
дающей жидкости/ всасываемого воздуха
J.
Часы
- Счетчик кругов
K.
Предупредительный сигнал низкого уровня
- Температура охлаждающей жидкости
топлива (у моделей с антиблокировочной
- Температура всасываемого воздуха
системой KIBS)
H.
Индикатор экономичного режима вождения
L.
Индикатор KIBS (у моделей с антиблокиро-
вочной системой KIBS)
ОБЩАЯ ИНФОРМАЦИЯ 27
Спидометр -
ПРИМЕЧАНИЕ
Спидометр показывает скорость транспорт-
{{
Эксплуатация мотоцикла с неверно на-
ного средства в цифровом формате.
строенными единицами измерения (миль/ч
или км/ч) спидометра запрещена.
Настройка единиц измерения-
Единицы измерения на панели можно ме-
Единицы измерения скорости настраивают-
нять в соответствии с местными требования-
ся следующим образом:
ми. Перед эксплуатацией убедиться, что еди-
●●
Зайти в меню одометр на многофункцио-
ницы измерения отображаются верно.
нальном дисплее.
●●
Нажать и удерживать верхнюю кнопку. Ниж-
ней кнопкой выбрать необходимый режим.

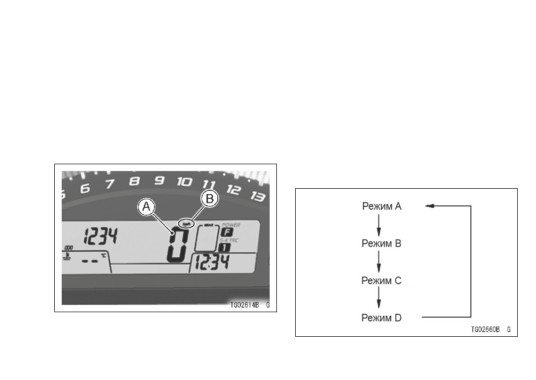

A. Спидометр
B. Единицы измерения
28 ОБЩАЯ ИНФОРМАЦИЯ
Режимы:
Переключение между этими режимами осу-
ществляется с помощью верхней кнопки.
Расстоя-
Темпера-
Режим
Скорость
Объем
Пробег
ние
тура
А
км/ч
км
°С
Л
км/л
амер.
миль/
В
миль/ч
миль
*F
галл.
амер.галл.
миль/
С
миль/ч
миль
°С
брит.галл
брит.галл.
D
км/ч
км
°С
Л
л/100 км

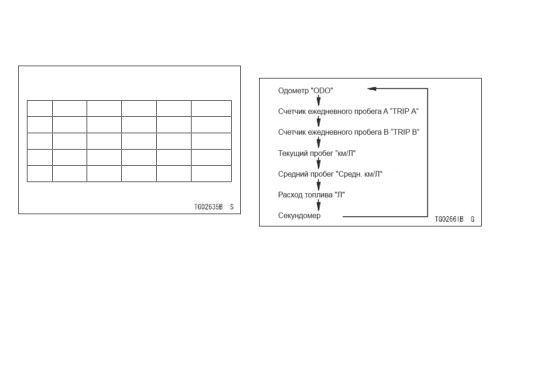

Многофункциональный дисплей -
На многофункциональном дисплее отобра-
жаются показания:
ПРИМЕЧАНИЕ
●●
одометра
{{
Предупредительный сигнал
«НИЗКОГО
●●
счетчика ежедневного пробега A
УРОВНЯ ТОПЛИВА» («FUEL») загорается,
●●
счетчика ежедневного пробега B
если уровень топлива слишком низкий.
●●
счетчика пробега
{{
В целях безопасности запрещается поль-
●●
средний пробег
зоваться кнопками на панели во время дви-
●●
расход топлива
жения мотоцикла.
●●
секундомера.
{{
Единицы измерения на многофункцио-
нальном дисплее отображаются в со-
ответствии с настройками. См. пункт
ОБЩАЯ ИНФОРМАЦИЯ 29
«Настройка единиц измерения» в данном
ПРИМЕЧАНИЕ
разделе.
{{
Данные сохраняются даже в случае, если
аккумулятор отсоединен.
Одометр -
{{
При достижении уровня 999999 показания
Одометр показывает общее расстояние,
на дисплее останавливаются и блокиру-
пройденное транспортным средством, в кило-
ются.
метрах или милях. На многофункциональном
дисплее одометр отображается в форме сим-
Счетчики ежедневного пробега -
вола «ODO». Показания данного прибора не
Счетчик ежедневного пробега состоит из
сбрасываются на нуль.
двух счетчиков, регистрирующих данные по
«ПРОБЕГУ A» и «ПРОБЕГУ B». Счетчик еже-
дневного пробега показывает расстояние в
километрах или милях, пройденное ТС с мо-
мента последней установки на нуль.
ПРОБЕГ A:
0,0 ~ 9999,9
ПРОБЕГ B:
0,0 ~ 9999,9

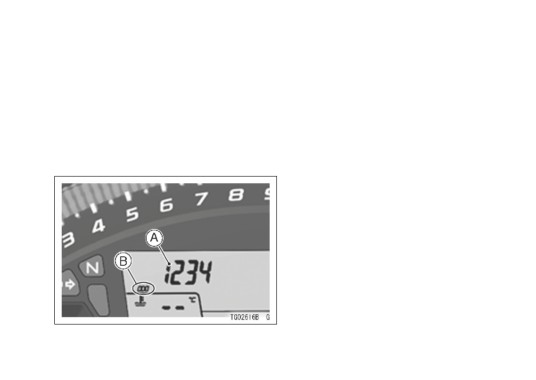

A. Одометр
B. «ODO»
30 ОБЩАЯ ИНФОРМАЦИЯ
{{
В случае если показания пробега превы-
шают уровень 9999,9 в процессе движения,
значение сбрасывается на нуль, и отсчет
продолжается.
{{
При отключении аккумулятора показания
счетчика сбрасываются на нуль.
{{
Режим единиц измерения можно изменять.
См. пункт «Настройка единиц измерения»
в данном разделе.

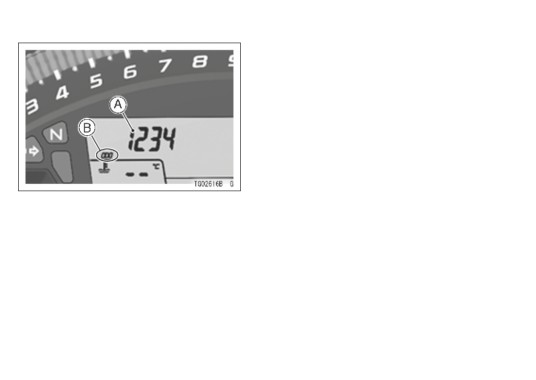

A. Счетчик ежедневного пробега
B. «ПРОБЕГ A»
Для сброса показаний счетчика на нуль:
●●
Нажать верхнюю кнопку и выбрать счетчик
A или B.
●●
Нажать и удерживать нижнюю кнопку.
ПРИМЕЧАНИЕ
{{
Счетчик имеет резервный источник пи-
тания для сохранения данных при поворо-
те ключа зажигания в положение «ВЫКЛ.»
(«OFF»).
