Мотоцикл Кавасаки ZX-10R. Руководство - часть 1

12 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

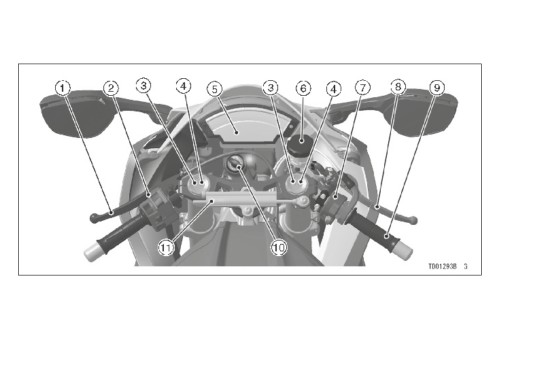

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

1.

Рычаг сцепления

6.

Бачок тормозной жидкости (передний)

2.

Переключатели на левой ручке руля

7.

Переключатели на правой ручке руля

3.

Регулятор силы амортизации отбоя

8.

Рукоятка переднего тормоза

(Передняя вилка)

9.

Ручка газа

4.

Регулятор силы амортизации сжатия

10. Замок зажигания/рулевой колонки

(Передняя вилка)

11. Амортизатор рулевого механизма

5.

Приборная панель

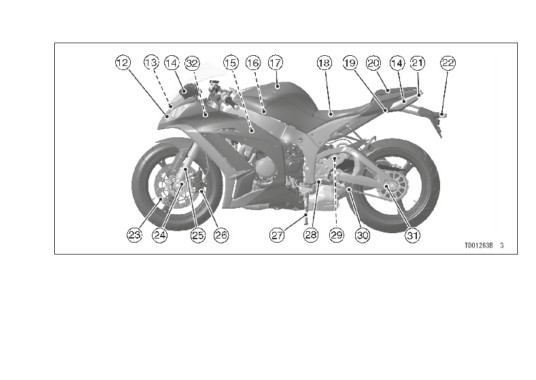

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 13

12. Передняя фара

20. Пассажирское сиденье

27. Боковая подножка

13. Заборник воздушного фильтра

21. Задний фонарь/ стоп-сигнал

28. Педаль КПП

14. Указатель поворота

22. Подсветка номера

29. Регуляторы силы аморти-

15. Свечи зажигания

23. Тормозной диск

зации сжатия

16. Воздушный фильтр

24. Регулятор предваритель-

30. Приводная цепь

17. Топливный бак

ного поджатия пружины

31. Регулятор натяжения цепи

18. Водительское сиденье

25. Передняя вилка

32. Блок плавких предохра­

19. Замок сиденья

26. Суппорт тормоза

нителей

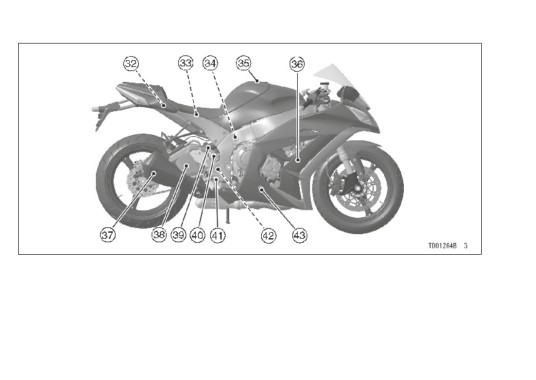

14 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

32. Блок плавких предохранителей

38. Маятник

33. Аккумулятор

39. Задний амортизатор

34. Регулятор силы амортизации сжатия

40. Бачок тормозной жидкости (задний)

35. Крышка топливного бака

41. Педаль заднего тормоза

36. Расширительный бачок для охлаждающей

42. Выключатель сигнала заднего тормоза

жидкости

43. Масляный щуп

37. Глушитель

НАГРУЗКА И ПРИНАДЛЕЖНОСТИ 15

НАГРУЗКА И ПРИНАДЛЕЖНОСТИ

других лиц при выборе и применении принад-

ПРЕДУПРЕЖДЕНИЕ

лежностей, а также при нагрузке ТС.

Несоблюдение ограничений по нагрузке,

некорректная установка или использова-

ПРИМЕЧАНИЕ

ние комплектующих, а также любые моди-

{{

Все оригинальные запчасти и принад-

фикации мотоцикла могут привести к на-

лежности Kawasaki разработаны специ-

рушению безопасных условий вождения.

ально для использования на мотоциклах

Перед поездкой необходимо убедиться в

Kawasaki. Настоятельно рекомендуем ис-

отсутствии перегрузки, а также в том, что

пользовать только оригинальные комплек-

все инструкции соблюдены.

тующие для вашего мотоцикла.

Поскольку мотоцикл очень чувствителен к

Kawasaki не контролирует процесс про-

весовой нагрузке и действию аэродинамиче-

изводства и применения деталей за исклю-

ских сил, необходимо проявлять особую осто-

чением оригинальных запчастей и принад-

рожность при перевозке грузов и пассажиров

лежностей Kawasaki. В некоторых случаях

и/или установке дополнительных принадлеж-

некорректная установка или использование

ностей. Ниже приводятся общие рекоменда-

принадлежностей, а также модификация мо-

ции и инструкции:

тоцикла может привести к аннулированию га-

рантии на мотоцикл, негативно отразиться на

работе ТС, а также быть признанной незакон-

ной. Владелец несет личную ответственность

за собственную безопасность и безопасность

16 НАГРУЗКА И ПРИНАДЛЕЖНОСТИ

1.

Пассажир должен иметь четкое пред-

4.

Необходимо надежно зафиксировать ба-

ставление о работе мотоцикла. Пассажир

гаж и убедиться, что он не будет пере-

может оказывать воздействие на процесс

мещаться во время перевозки. По воз-

управления мотоциклом при неправиль-

можности следует проверять надежность

ном положении тела на поворотах, а также

крепления багажа (но не во время движе-

при совершении резких движений. Очень

ния мотоцикла). Поправлять при необходи-

важно, чтобы пассажир сидел на одном

мости.

месте во время движения мотоцикла и не

5.

Запрещается перевозить тяжелые или

вмешивался в процесс управления. Запре-

объемные предметы на багажной полке.

щается перевозить животных на мотоци-

Багажная полка предназначена для пере-

кле.

возки легких предметов. Перегрузка может

2.

Перед началом поездки необходимо объ-

повлиять на управляемость транспортного

яснить пассажиру, что он/она должен (а)

средства ввиду изменения распределения

поставить ноги на пассажирскую подножку

массы и аэродинамических сил.

и держаться за пилота или ремень на си-

6.

Запрещается устанавливать принадлеж-

денье. Запрещается перевозить пассажи-

ности или перевозить грузы, которые не-

ров, в случае, если рост не позволяет им

гативно влияют на работу мотоцикла.

поставить ноги на подножки, а также при

Убедиться, что перевозимый груз также

отсутствии подножек.

не оказывает негативного воздействия на

3.

Перевозимый багаж необходимо разме-

работу световых сигналов, дорожный про-

щать как можно ниже, чтобы снизить воз-

свет, крен

(напр. угол крена), элементы

действие на центр тяжести ТС. Необходи-

управления, ход подвески, ход передней

мо равномерно распределять вес багажа

вилки или прочие аспекты работы мото-

по обеим сторонам мотоцикла. Не реко-

цикла.

мендуется перевозить багаж, выступаю-

щий за пределы мотоцикла сзади.

НАГРУЗКА И ПРИНАДЛЕЖНОСТИ 17

7.

Расположение груза на руле или передней

пользования мотоцикла. При этом гаран-

вилке увеличивают массу блока рулевого

тия не распространяется на повреждение

управления, что может привести к наруше-

комплектующих мотоцикла в результате

нию безопасных условий вождения.

использования неразрешенных принад-

8.

Аэродинамические обтекатели, ветровое

лежностей.

стекло, спинка сиденья, а также прочие

крупные элементы могут оказывать нега-

Максимальная нагрузка

тивное влияние на устойчивость и управ-

Вес пилота, пассажира, багажа и ком-

ляемость мотоцикла не только ввиду их

плектующих не должен превышать 180 кг

существенной массы, но и из-за дополни-

(397 фунтов).

тельного воздействия аэродинамических

сил в процессе движения ТС. Некоррект-

ная конструкция или установка таких эле-

ментов может привести к нарушению усло-

вий безопасного вождения.

9.

Мотоцикл не предназначен для использо-

вания с боковой коляской, а также для бук-

сировки прицепа или прочих ТС. Kawasaki

не занимается производством колясок или

прицепов для мотоциклов. Соответствен-

но, мы не можем предсказать степень их

влияния на устойчивость и управляемость

мотоцикла. Предупреждаем, что это может

негативно повлиять на работу мотоцикла.

Kawasaki не принимает на себя ответ-

ственности за последствия нецелевого ис-

18 ОБЩАЯ ИНФОРМАЦИЯ

ОБЩАЯ ИНФОРМАЦИЯ

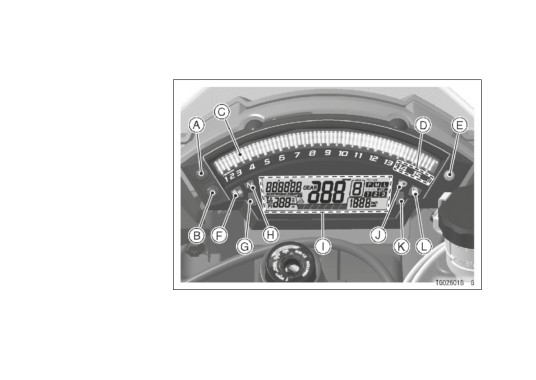

Приборная панель

A. Верхняя кнопка

B. Нижняя кнопка

C. Тахометр (с индикатором

повышенной передачи)

D. Красная зона

E. Датчик освещенности

F. Индикатор сигнала поворота

G. Предупредительный сигнал

(красный)

H. Индикатор нейтрали

I.

Многофункциональный

дисплей

J. Индикатор дальнего света

K. Предупредительный сигнал

(желтый)

L. Индикатор уровня топлива
