142 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Проверка износа шин

Минимальная глубина протектора

●●

Глубина протектора шин измеряется в соот-

Перед:

-

1 мм

ветствии с таблицей периодического обслу-

Зад:

Для скоростей менее 130 км/ч:

2 мм

живания, при помощи специального щупа. В

случае износа шин сильнее установленного

Более 130 км/ч:

3 мм

лимита - замените их.

●●

Произведите визуальный осмотр шин и за-

мените их в случае наличия сильных по-

вреждений.

A. Измерение глубины протектора щупом

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 143

ПРЕДУПРЕЖДЕНИЕ

Проколотые и отремонтированные шины

имеют меньшую прочность, чем непо-

врежденные и могут внезапно порваться,

что приведет к аварии. Замените повреж-

денные шины при первой же возмож-

ности. Для обеспечения безопасности

используйте шины рекомендованного

типа и накачивайте их до определенного

давления. В случае, если возникает необ-

ходимость езды на отремонтированной

A.

Трещина либо порез

шине, не превышайте скорость в 100 км/ч.

B.

Прокол посторонним предметом

C.

Поврежденный протектор либо вздутие

ЗАМЕТКА

D.

Застрявший камень

{{

Большинство стран имеют свои требова-

ния к шинам транспортных средств. Необ-

●●

Удалите все посторонние предметы из про-

ходимо соблюдать их.

тектора.

ЗАМЕТКА

{{

При установке новой шины необходимо от-

балансировать ее.

144 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

{{

При езде по дорогам общего пользования

ПРЕДУПРЕЖДЕНИЕ

необходимо соблюдать ограничения по

максимальной разрешенной скорости дви-

Новые шины достаточно скользкие и мо-

жения.

гут привести к потере управляемости. В

Стандартные шины (бескамерного типа):

течении первых 160 км пробега необхо-

димо быть особенно аккуратным. Во вре-

Перед:

Производитель, тип:

мя обкатки избегайте резких ускорений и

BRIDGESTONE, BATTLAX HY-

торможений, а также наклонов с большим

PERSPORT S20F J

градусом.

Размер: 120/70ZR17 M/C (58W)

Зад:

Производитель, тип:

Батарея

BRIDGESTONE, BATTLAX

На мотоциклы данного типа устанавливают-

HYPERSPORT S20R J

ся необслуживаемые батареи закрытого типа.

Размер:

При их обслуживании нет необходимости про-

180/55ZR17 M/C (73W)

верять уровень электролита и добавлять дис-

тиллированную воду.

ПРЕДУПРЕЖДЕНИЕ

Шины разного типа и производителя мо-

гут серьезно повлиять на управляемость

мотоцикла. Потеря управления может

привести к аварии, повреждению соб-

ственности и смерти. Всегда используйте

шины одного производителя на передних

и задних колесах.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 147

●●

Отсоедините провода от выводов батареи.

Установка батареи

Сначала отсоединяется провод от отрица-

●●

Установите батарею на место.

тельного (-) вывода, потом от положитель-

●●

Установите и закрепите ремень батареи.

ного (+).

●●

Подключите провод с красной крышкой (+)

●●

Снимите крепежный ремень.

к положительному выводу батареи, затем

подключите черный провод (-) к отрицатель-

ному выводу батареи.

ЗАМЕТКА

{{

Установка батареи производится в поряд-

ке, обратном снятию.

ПРИМЕЧАНИЕ

При установке батареи соблюдайте по-

лярность! Неправильное подключение

проводов к батарее может привести к

сильным повреждениям электрообору-

A. Положительный (+) вывод

дования мотоцикла.

В. Отрицательный (-) вывод

С. Крепежный ремень

●●

Извлеките батарею из отсека.

●●

Очистите батарею, используя раствор пище-

вой соды и воды.

148 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

●●

Нанесите тонкий слой пластичной смазки на

выводы батареи для предотвращения кор-

розии.

●●

Закройте положительный вывод (+) защит-

ной крышкой.

●●

Установите на место снятые детали.

Фара головного света

Для регулировки луча света фары обрати-

тесь к официальному дилеру Кавасаки.

Горизонтальная регулировка

Луч света головной фары может быть отре-

A. Горизонтальный регулятор

гулирован по горизонтали. В случае разрегу-

B. Вертикальный регулятор

лирования, луч будет светить в одну из сторон.

●●

Поворачивайте горизонтальный регулятор

Вертикальная регулировка

по часовой либо против часовой стрелки

Луч света головной фары может быть отре-

так, чтобы луч фары был направлен строго

гулирован по вертикали.

прямо.

В случае слишком низкой настройки, фара

будет освещать дорогу на недостаточное рас-

стояние.

В случае слишком высокой настройки, даль-

ний свет не будет освещать дорогу перед мо-

тоциклом, а ближний свет будет слепить води-

телей, движущихся навстречу.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 149

●●

Поверните винт настройки по часовой либо

Предохранители

против часовой стрелки, чтобы настроить

Блок предохранителей расположен под си-

луч света по вертикали.

деньем. Главный предохранитель находится

рядом с аккумуляторным отсеком. Если какая-

ЗАМЕТКА

либо электрическая цепь не функционирует,

{{

Луч дальнего света должен быть настро-

проверьте соответствующий предохранитель.

ен так, чтобы самая яркая точка была

Перед заменой предохранителя необходимо

чуть ниже горизонта фары мотоцикла,

проверить электропроводку на наличие по-

когда он стоит вертикально с водителем

вреждений изоляции.

на сиденье.

Если предохранители продолжают сгорать

- обратитесь к авторизованному дилеру Ка-

васаки для проверки электрооборудования

мотоцикла.

Для замены главного предохранителя об-

ратитесь к авторизованному дилеру Кавасаки.

150 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

A. Блок предохранителей

А. Главный предохранитель

ПРЕДУПРЕЖДЕНИЕ

Замена предохранителей неподходящи-

ми предметами может привести к пере-

греву электропроводки, пожару и отказу

электрооборудования. Заменяйте предо-

хранители на новые аналогичного номи-

нала. Номинал используемых предохра-

нителей написан на крышке блока.

ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА 151

Несколько капель масла предотвратят по-

явление ржавчины на резьбовых соединениях.

Также отвернуть такие соединения будет про-

ще. Заржавевший крепеж необходимо заме-

нить на новый.

Нанесите смазку на шарниры следующих

узлов:

●●

Боковой упор

●●

Рычаг сцепления

●●

Рычаг переднего тормоза

●●

Педаль заднего тормоза

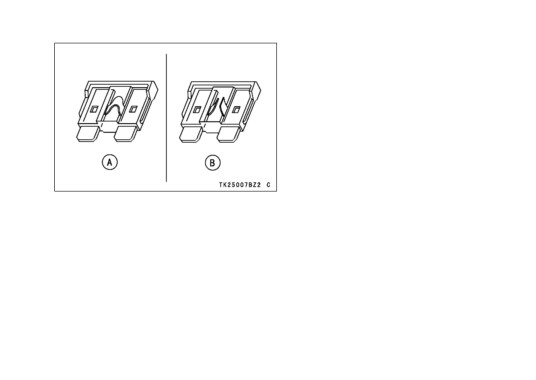

A. Нормальный

B. Сгоревший

Следующие приводные тросы требуют

смазки под давлением:

Смазка агрегатов

●●

(K) Трос привода сцепления

Смазка агрегатов должна производиться

●●

(K) Тросы привода акселератора

согласно таблице периодического обслужи-

вания, либо после эксплуатации мотоцикла

под дождем либо в мокрых условиях. Перед

смазкой агрегатов необходимо удалить грязь и

ржавчину со смазываемых поверхностей.

152 ОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА

Очистка мотоцикла

Меры предосторожности

Правильная и частая мойка Вашего мото-

цикла Кавасаки поможет надолго сохранить

его внешний вид, ходовые характеристики и

срок службы.

Во время стоянки накрывайте мотоцикл вы-

сококачественным чехлом, который защитит

лако-красочное покрытие мотоцикла от уль-

трафиолетовых лучей, загрязнения и пыли.

Нанесите смазку в следующие места:

●●

(K) Верхнее крепление троса привода сце-

пления

●●

(K) Верхние крепления тросов привода

акселератора

(K): Обслуживание должно производиться

авторизованным дилером Кавасаки.

ЗАМЕТКА

{{

После подсоединения тросов привода, от-

регулируйте их.
