Мотоцикл Кавасаки Z1000SX (ABS). Руководство - часть 1

10 ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ

Максимальная мощность

101.5 кВ (138 л.с.) @9 600 об/мин

(HR)

78.2 кВ (106 л.с.) @9 100 об/мин

Максимальный крутящий момент

110 Нм @7 800 об/мин

(HR)

95 Нм @7 500 об/мин

Минимальный радиус разворота 3.1 м

ГАБАРИТНЫЕ РАЗМЕРЫ

Длина:

2 105 мм

Ширина:

790 мм

Общая высота/верхнее положение 1 170 мм/1 230 мм

База:

1 445 мм

Дорожный просвет:

135 мм

Сухая масса:

228 кг

(H)

231 кг

ДВИГАТЕЛЬ

Тип:

DOHC, четырехцилиндровый, четырехтактный, водяно-

го охлаждения

Объем:

1 043 см³

Диаметр цилиндра × ход поршня:

77.0 × 56.0 мм

Степень сжатия:

11.8:1

ХАРАКТЕРИСТИКИ 11

Система запуска:

электростартер

Нумерация цилиндров,

слева направо:

1-2-3-4

Порядок работы цилиндров:

1-2-4-3

Топливная система:

FI (впрыск топлива)

Система зажигания:

батарея + катушка (транзисторное зажигание)

Опережение зажигания:

(электронное опережение)

10° BTDC @1 100 об/мин ~ 40.2° BTDC @5 200 об/мин

Свечи зажигания:

NGK CR9EIA-9

Система смазки:

под давлением (мокрый картер)

Моторное масло:

Тип

API SG, SH, SJ, SL or SM с JASO MA, MA1 или MA2

Вязкость:

SAE 10W-40

Объем масла:

4.0 л

Объем охлаждающей жидкости:

2.9 л

ТРАНСМИССИЯ

Тип:

6-скоростная

Сцепление:

многодисковое, в масляной ванне

Привод:

цепь

Первичное передаточное число:

1.627 (83/51)

Главное передаточное число:

2.733 (41/15)

Общее передаточное число:

5.055 на высшей передаче

Передаточные числа:

12 ХАРАКТЕРИСТИКИ

1 передача

2.600 (39/15)

2 передача

1.950 (39/20)

3 передача

1.600 (24/15)

4 передача

1.389 (25/18)

5 передача

1.238 (26/21)

6 передача

1.136 (25/22)

РАМА

Угол наклона рулевой колонки:

24.5°

Вылет

102 мм

Размер шин:

Перед:

120/70ZR17 M/C (58 W)

Зад:

190/50ZR17 M/C (73 W)

Размер обода:

Перед:

J17M/C × MT3.50

Зад:

J17M/C × MT6.00

Объем топливного бака:

19 л

ЭЛЕКТРООБОРУДОВАНИЕ

Батарея:

12 В 8 Ач

Фара головного света:

Дальний свет:

12 В 55 Вт

Ближний свет:

12 В 55 Вт

Габаритный огонь/стоп-сигнал:

Светодиоды

ХАРАКТЕРИСТИКИ 13

H: ZX1000H

HR: с каталитическим конвертором (ограниченная мощность)

В случае, если даже один из светодиодов в габаритном огне/стоп-сигнале не загорается, обрати-

тесь к авторизованному дилеру Кавасаки.

Характеристики могут изменяться без дополнительного уведомления.

14 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

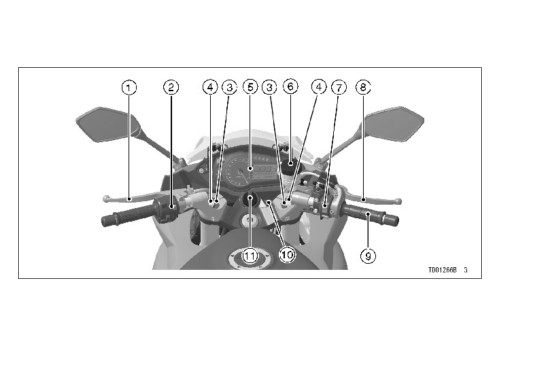

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

Рычаг сцепления

Правый блок рулевых переключателей

Левый блок рулевых переключателей

Рычаг переднего тормоза

Регулятор преднатяга пружин

Рукоятка акселератора

Регулятор отбоя пружин

10. Регулятор положения ветрового стекла

Приборная панель

11. Замок зажигания/замок рулевой колонки

Бачок тормозной жидкости (передний тормоз)

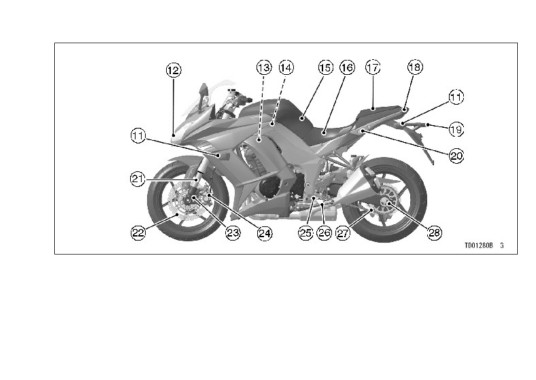

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 15

11. Указатели поворотов

18. Габаритный огонь/

24. Тормозной суппорт

12. Фара головного света

стоп-сигнал

25. Педаль переключения

13. Свечи зажигания

19. Подсветка номерного знака

передач

14. Воздушный фильтр

20. Замок сиденья

26. Боковой упор

15. Топливный бак

21. Передняя вилка

27. Приводная цепь

16. Сиденье водителя

22. Тормозной диск

28. Регулятор натяжения цепи

17. Сиденье пассажира

23. Регулятор демпфирования

сжатия

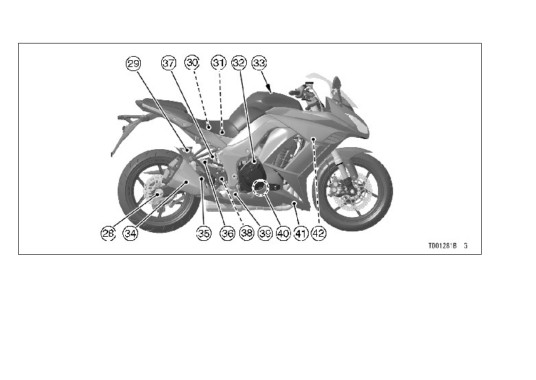

16 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

29. Бачок тормозной жидкости (задний тормоз)

37. Задний амортизатор

30. Блок предохранителей

38. Выключатель стоп-сигнала

31. Батарея

39. Педаль заднего тормоза

32. Винт регулировки оборотов холостого хода

40. Смотровое окно уровня масла

33. Крышка топливного бака

41. Масляный фильтр

34. Глушитель

42. Расширительный бачок охлаждающей

35. Маятник

жидкости

36. Регулятор демпфирования отбоя

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА 17

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА

ЗАМЕТКА

ПРЕДУПРЕЖДЕНИЕ

{{

Оригинальные запчасти и аксессуары Ка-

Неправильная загрузка, установка или

васаки были специально разработаны для

использование дополнительных аксес-

мотоциклов Кавасаки. Рекомендуется ис-

суаров, изменение узлов транспортного

пользовать только оригинальные компо-

средства могут привести к небезопасной

ненты и аксессуары.

эксплуатации. Перед использованием

убедитесь, что транспортное средство не

Поскольку мотоцикл очень чувствителен к

перегружено и вы следовали указаниям

повышению нагрузки и распределению груза,

инструкции по эксплуатации.

необходимо следовать приведенным ниже

указаниям.

Компания Кавасаки не несет ответствен-

ности за какие-либо детали сторонних про-

изводителей, за исключением оригинальных

запасных частей и аксессуаров Кавасаки. В

некоторых случаях неправильная установка

аксессуаров или изменение узлов транспорт-

ного средства приведет к лишению гарантии.

При выборе и использовании аксессуаров,

а также при загрузке и использовании транс-

портного средства Вы несете персональную

ответственность за собственную безопасность

и безопасность окружающих Вас людей.

18 ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА

Пассажир должен иметь представление об

Не перевозите тяжелые либо объемные

управлении мотоциклом. Пассажир может

грузы на багажнике мотоцикла. Он спро-

повлиять на управляемость мотоцикла при

ектирован для легких, компактных вещей,

прохождении поворотов. Пассажир должен

перегрузка багажника может привести к по-

сидеть неподвижно во время движения мо-

тере управляемости.

тоцикла и не мешать водителю. Не пере-

Не устанавливайте аксессуары либо груз

возите животных на мотоцикле.

на багажник, который может повлиять на

Перед поездкой необходимо проинструк-

управляемость мотоцикла. Убедитесь, что

тировать пассажира о необходимости дер-

при загрузке мотоцикла не закрыты осве-

жать ноги на подножках. Пассажир должен

тительные приборы, не изменился дорож-

держаться руками за специальные рукоят-

ный просвет, способность поворачивать,

ки, либо за водителя. Запрещается пере-

возможность управления и т.п.

возка пассажира, если он не дотягивается

Дополнительный груз, установленный на

до подножек.

руль либо переднее вилку, может повлиять

Багаж необходимо крепить как можно ниже

на управляемость и привести к аварии.

на мотоцикле, для понижения центра тя-

Дополнительные обтекатели, ветровые

жести транспортного средства. Вес багажа

стекла, спинки пассажира и другие круп-

также должен быть равномерно распреде-

ные аксессуары могут повлиять на ста-

лен по обоим сторонам мотоцикла. Избе-

бильность и управляемость мотоцикла не

гайте перевозки багажа, который превыша-

только из-за своего веса, но и из-за воз-

ет по длине отведенное для него место.

действия на них аэродинамических сил во

Багаж должен быть надежно закреплен, во

время движения мотоцикла. Неправильно

избежание смещений во время движения.

спроектированные либо установленные

Проверяйте крепление багажа как можно

аксессуары могут привести к аварии.

чаще на остановках.

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА 19

9. Данный мотоцикл не проектировался для

установки бокового прицепа, либо для бук-

сировки прицепа и другого транспортного

средства.

Кавасаки не производит боковые при-

цепы и другие подобные аксессуары для

мотоциклов и не несет ответственности

за использование подобных аксессуаров.

Также, использование данных аксессуаров

может привести к снятию транспортного

средства с гарантии.

Максимальная нагрузка

Вес водителя, пассажира, багажа и

аксессуаров не должен превышать 195 кг.

20 ОБЩАЯ ИНФОРМАЦИЯ

ОБЩАЯ ИНФОРМАЦИЯ

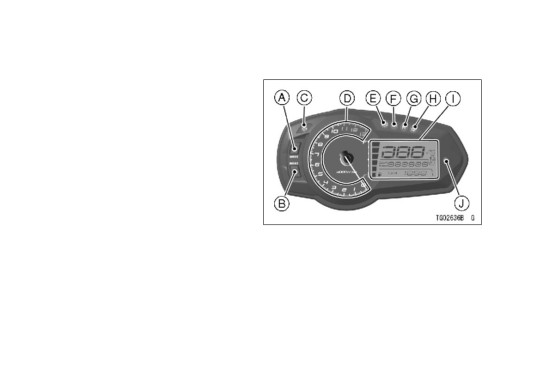

Приборная панель

A. Кнопка «Режим»

B. Кнопка «Сброс»

C. Индикатор левого указателя поворота

D. Тахометр

E. Индикатор системы AБС

(только на моделях с АБС)

F. Индикатор дальнего света

G. Индикатор нейтральной передачи

H. Индикатор правого указателя поворота

Цифровая приборная панель

Аварийный индикатор

ОБЩАЯ ИНФОРМАЦИЯ 21

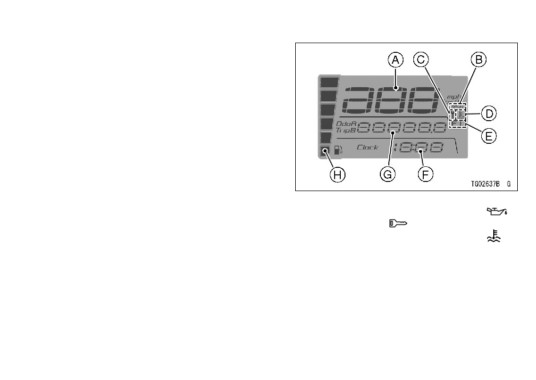

Цифровая панель

На цифровой панели отображается следу-

ющее: спидометр, часы, счетчики суточного

пробега А и В, одометр, индикатор уровня

топлива, контрольная лампа иммобилайзера,

контрольная лампа температуры охлаждаю-

щей жидкости и контрольная лампа системы

впрыска топлива. При повороте ключа зажига-

ния в положение «ON» все сегменты прибор-

ной панели включаются на 1 секунду, после

чего приборная панель работает в штатном

режиме.

Спидометр

Контрольная лампа давления масла (

)

Иммобилайзер (

)

Температура охлаждающей жидкости (

)

Система впрыска топлива (FI)

Часы

Одометр/Счетчики суточного пробега А и В

Уровень топлива

22 ОБЩАЯ ИНФОРМАЦИЯ

Дисплей км/ч миль/ч -

●●

Переключитесь на одометр.

Отображение дисплея одометра может быть

●●

Режим отображения миль/ч или км/ч пере-

переключено между метрической (км/ч) и им-

ключается при нажатии кнопки СБРОС, од-

перской (миль/ч) системой измерений. Перед

новременно с нажатой кнопкой РЕЖИМ.

началом эксплуатации убедитесь, что прибор-

ная панель включена в соответствии с местны-

ми требованиями.

ЗАМЕТКА

{{

Не рекомендуется эксплуатировать мо-

тоцикл с приборной панелью, включенной

в некорректный режим отображения про-

бега (миль/ч или км/ч). Переключите режим

отображения, как описано ниже.

A. Дисплей миль/ч или км/ч.

ОБЩАЯ ИНФОРМАЦИЯ 23

●●

Переключение происходит в следующем по-

«красной зоной». Обороты двигателя в крас-

рядке:

ной зоне находятся выше рекомендованных

максимальных оборотов и выше оборотов эф-

фективной производительности.

ПРИМЕЧАНИЕ

Не допускается длительная работа дви-

гателя на оборотах, превышающих мак-

A. Км/ч

симальные (в красной зоне). Это может

B. Миль/ч

привести к повреждению двигателя.

C. Нажмите кнопку СБРОС, одновременно с

нажатой кнопкой РЕЖИМ.

Часы

ЗАМЕТКА

Для установки времени на часах:

{{

Данные сохраняются даже при отключе-

●●

Поверните ключ в замке зажигания в поло-

нии батареи.

жение “ON”.

●●

Нажмите кнопку «Режим» и включите режим

Спидометр

отображения одометра.

показывает цифровое значение скорости

мотоцикла.

Тахометр

показывает количество оборотов коленвала

двигателя в минуту. На правой стороне панели

тахометра расположен участок, называемый

24 ОБЩАЯ ИНФОРМАЦИЯ

●●

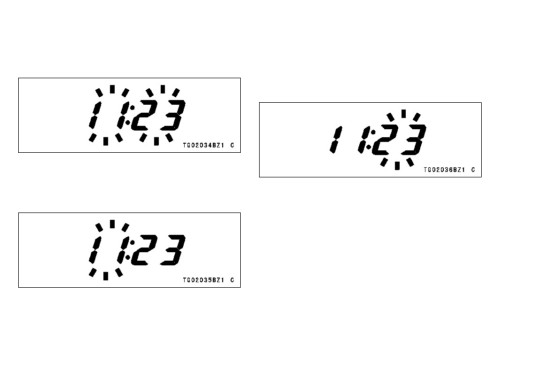

Нажмите кнопку СБРОС более чем на 2 се-

●●

Нажмите кнопку СБРОС. Цифры минут нач-

кунды. Цифры часов и минут начнут мигать.

нут мигать, а цифры часов - перестанут. На-

жимайте кнопку РЕЖИМ для увеличения

значения.

●●

•Нажмите кнопку СБРОС. Цифры часов нач-

нут мигать. Нажимайте кнопку РЕЖИМ для

увеличения значения.

●●

Нажмите кнопку СБРОС. Цифры часов и ми-

нут опять начнут мигать.

●●

Нажмите кнопку РЕЖИМ. Дисплей переста-

нет мигать и часы начнут функционировать в

штатном режиме.

ЗАМЕТКА

{{

Быстрое нажатие кнопки MODE момен-

тально увеличивает показание часов/ми-

нут на 1 пошагово. Нажатие и удержание

кнопки увеличивает показание часов/ми-

нут непрерывно.
