Мотоцикл Кавасаки VN900 Vulcan. Руководство - часть 2

ОСНОВНАЯ ИНФОРМАЦИЯ 25

: Индикатор указателей поворота вклю-

FI : Контрольная лампа системы впрыска (FI)

чается, если включен левый или правый ука-

загорается при включении зажигания для про-

затель поворота.

верки и выключается после проведения само-

диагностики. Также контрольная лампа вклю-

: Контрольная лампа давления масла

чается в случае возникновения неполадок в

включается в случае критического понижения

системе впрыска топлива (DFI). В случае ми-

давления масла в двигателе, либо при поворо-

гания данной контрольной лампы обратитесь

те ключа в замке зажигания, при выключенном

к авторизованному дилеру Кавасаки для про-

двигателе. Лампа гаснет при запуске двигате-

верки системы впрыска.

ля, когда давление масла достигает достаточ-

но высокого значения. Обратитесь к разделу

: Индикатор уровня топлива загорается, ког-

«Обслуживание и регулировка» для получе-

да в баке остается приблизительно 4 л топли-

ния более подробной информации.

ва. Необходимо заправиться при первой же

возможности. В случае, если мотоцикл стоит

: Контрольная лампа температуры охлаж-

на боковом упоре, индикатор не может показы-

дающей жидкости загорается при достиже-

вать корректный уровень топлива в баке. Уста-

нии охлаждающей жидкостью температуры в

новите мотоцикл вертикально для проверки

120°С, во время работы двигателя. Если лам-

уровня топлива.

па не выключается - необходимо остановить

двигатель и проверить уровень охлаждающей

жидкости в расширительном бачке после пол-

ного остывания двигателя.

26 ОСНОВНАЯ ИНФОРМАЦИЯ

Ключи

Замок зажигания

На мотоцикле используется универсальный

Замок зажигания расположен на левой сто-

ключ, необходимый для: замка зажигания/за-

роне мотоцикла за задним цилиндром двига-

пирания рулевой колонки, замка сиденья, зам-

теля. Замок зажигания

- трехпозиционный,

ка для мотошлема и крышки топливного бака.

управляемый ключом. Ключ можно вынуть

Болванки ключей доступны для продажи у

только в положениях OFF и P (парковка).

Вашего авторизованного дилера Кавасаки. В

случае необходимости можно заказать допол-

нительные ключи у дилера, используя ориги-

нальный ключ как образец.

А. Замок зажигания

В. Выключено

С. Включено

D. Парковка

ОСНОВНАЯ ИНФОРМАЦИЯ 27

Двигатель выключен. Все

Правый блок рулевых

OFF

электрические цепи отключе-

переключателей

ны

Кнопка выключения двигателя

Двигатель может быть запу-

Дополнительно к замку зажигания, кнопка

щен. Все электрооборудова-

рисунок должна быть в положении рисунок для

ON

ние работает. Рукоятка замка

запуска двигателя.

не извлекается.

Данная кнопка предназначена для аварий-

ной остановки двигателя. В случае необходи-

рулевая колонка заблокиро-

мости нажмите ее в положение рисунок для

вана. Двигатель выключен.

выключения двигателя.

P (парковка)

Габаритные огни включены.

Остальные электрические

ЗАМЕТКА

цепи отключены.

{{

Нажатие данной кнопки останавливает

ЗАМЕТКА

двигатель. При этом, все электрические

{{

Габаритные огни включаются, когда ключ

цепи остаются включены. Для выключения

в замке зажигания повернут в положение

двигателя в обычной ситуации пользуй-

ON. Фара включается после запуска дви-

тесь замком зажигания.

гателя. Во избежание разряда батареи за-

пускайте двигатель сразу после поворота

Кнопка стартера:

ключа в положение “ON”.

Кнопка стартера запускает электростартер,

{{

В случае, если Вы оставите включенным

когда включена нейтральная передача.

парковочный режим (P) на длительное вре-

мя (более 1 часа), аккумуляторная батарея

полностью разрядится.

28 ОСНОВНАЯ ИНФОРМАЦИЯ

Обратитесь к разделу «Запуск двигателя»

Левый блок рулевых

для получения более подробной информации.

переключателей

Кнопка выбора режима света

Нажав на кнопку выбора режима света,

можно выбрать включение дальнего либо

ближнего света фары. При включении режима

дальнего света фары (

) загорается инди-

каторная лампа дальнего света.

Дальний свет

(

)

Ближний свет

(

)

A. Кнопка выключения двигателя

B. Кнопка стартера

A. Кнопка выбора режима света

B. Выключатель указателей поворота

C. Кнопка звукового сигнала

30 ОСНОВНАЯ ИНФОРМАЦИЯ

Топливо

Требования к топливу:

Необходимо использовать только неэтили-

рованный бензин с октановым числом, опи-

санным ниже.

Запрещается использование топлива с ок-

тановым числом ниже, чем рекомендует дан-

ное руководство, во избежание серьезного по-

вреждения двигателя.

Октановое число бензина характеризует

устойчивость топлива к детонации. Наиболее

часто используемый термин для описания

A. Регулятор рычага тормоза

октанового числа топлива, это исследова-

B. Отметка

тельское октановое число (Research Octane

Number - RON).

ПРИМЕЧАНИЕ

Запрещается использование этилиро-

ванного топлива, так как это может по-

вредить каталитический конвертер. Для

получения более подробной информации

обратитесь к разделу

«Каталитический

конвертер».

ОСНОВНАЯ ИНФОРМАЦИЯ 31

Тип топлива:

неэтилированный

ПРИМЕЧАНИЕ

бензин

Если при работе двигателя чувствуется

Содержание этанола:

10% или меньше

детонация либо удары, используйте то-

Минимальное окта-

91

пливо другого производителя либо с бо-

новое число (RON):

лее высоким октановым числом.

Качество топлива также очень важно. То-

пливо низкого качества, либо не удовлет-

ПРИМЕЧАНИЕ

воряющее стандартам индустрии может

Запрещается использовать топливо, со-

привести к понижению рабочих характе-

держащее более 10% этанола или других

ристик. Проблемы, возникшие в резуль-

окислителей. Это может привести к по-

тате использования низкокачественного

вреждению топливной системы и пони-

топлива, не покрываются гарантией Ка-

жению рабочих характеристик двигателя.

васаки.

Тип топлива и октановое число

Используйте чистый неэтилированный бен-

зин с содержанием этанола не выше 10%, и

октановым числом равным, либо выше ука-

занного в таблице.

32 ОСНОВНАЯ ИНФОРМАЦИЯ

Заправка топливом:

ПРЕДУПРЕЖДЕНИЕ

Перед заправкой топливом необходимо за-

глушить двигатель и убедиться, что заправка

Бензин является легковоспламеняющим-

происходит в хорошо проветриваемом месте

ся веществом и может взорваться при

без источников искр или открытого пламени.

некоторых условиях. При заправке топли-

Бензин является легковоспламенимым и мо-

вом необходимо выключить двигатель и

жет взорваться при некоторых условиях. Не

повернуть ключ зажигания в положение

рекомендуется производить заправку во вре-

«OFF». Не курить! Убедитесь, что побли-

мя дождя или в сильно запыленных местах во

зости отсутствуют источники открытого

избежание загрязнения топлива.

пламени и искр. Никогда не заполняйте

топливный бак полностью. При нагреве

топливо расширяется и может быть про-

лито через вентиляционное отверстие в

крышке топливного бака. После заправки

убедитесь, что крышка топливного бака

плотно закрыта. Пролившееся топливо

необходимо немедленно вытереть вето-

шью.

A. Крышка бака

B. Топливный бак

C. Верхняя отметка

D. Заливная горловина

ОСНОВНАЯ ИНФОРМАЦИЯ 33

ПРИМЕЧАНИЕ

Некоторые компоненты топлива могут

привести к потемнению либо поврежде-

ниям лакокрасочного покрытия. Будьте

осторожны при заправке.

Крышка топливного бака

Для открывания крышки топливного бака

вставьте ключ зажигания в крышку и поверни-

те его направо.

Для закрывания крышки, нажмите ее вниз

до упора с вставленным в нее ключом. Ключ

A. Ключ

можно извлечь, повернув его влево, в началь-

B. Крышка топливного бака

ное положение.

С. Крышка замочной скважины

ЗАМЕТКА

{{

Невозможно закрыть крышку топливного

бака без ключа, а ключ нельзя вынуть, пока

крышка не будет закрыта.

{{

Не нажимайте на ключ при закрывании

крышки, она не сможет закрыться.

34 ОСНОВНАЯ ИНФОРМАЦИЯ

Боковой упор

ЗАМЕТКА

Мотоцикл оснащен боковым упором.

{{

Мотоцикл оборудован датчиком бокового

упора. Датчик предотвращает запуск дви-

гателя с выдвинутым боковым упором на

любой передаче, кроме нейтральной.

A. Боковой упор

ЗАМЕТКА

{{

Поверните руль влево при использовании

бокового упора. Не рекомендуется сидеть

на мотоцикле, стоящем на боковом упоре.

Перед началом движения убедитесь, что бо-

ковой упор поднят вверх.

ОСНОВНАЯ ИНФОРМАЦИЯ 35

Сиденье

Установка сиденья

Снятие сиденья

●●

Установите сиденье так, чтобы вставка на

●●

Для снятия сиденья необходимо вставить

передней части попала в прорезь в раме.

ключ в замок блокировки сиденья и повер-

нуть его по часовой стрелке.

A. Вставка

B. Прорезь

A. Сиденье

●●

Установите зацеп в центральной части рамы

B. Повернуть по часовой стрелке

в соответствующее отверстие.

●●

Снимите сиденье, потянув его вверх и назад.

36 ОСНОВНАЯ ИНФОРМАЦИЯ

Набор инструмента

Набор инструмента расположен под сиде-

ньем. Набор содержит инструмент, который

может оказаться полезным при ремонте в до-

роге, для настройки отдельных узлов и прове-

дения обслуживания мотоцикла. Всегда хра-

ните набор инструмента на мотоцикле.

●●

Снимите сиденье.

●●

Потяните за защелку и откройте емкость с

инструментом.

A. Направляющие

B. Держатель

●●

Потяните за передний и задний край сиде-

нья, чтобы убедиться, что оно плотно стоит

на месте.

A. Набор инструментов

ОСНОВНАЯ ИНФОРМАЦИЯ 37

Крючок для мотошлема

Мотошлем может быть прикреплен к мото-

циклу, используя специальный крючок. При-

крепите шлем ремешком за крючок и устано-

вите сиденье на место.

ПРЕДУПРЕЖДЕНИЕ

Езда со шлемом, прикрепленным к замку

либо петле может привести к несчастно-

му случаю! Не используйте мотоцикл со

шлемом, прикрепленным к замку.

A. Крючок для мотошлема

38 ОСНОВНАЯ ИНФОРМАЦИЯ

Замок рулевой колонки

ПРЕДУПРЕЖДЕНИЕ

Мотоцикл оборудован замком рулевой ко-

лонки, расположенным на правой стороне.

Попытка начать движение в заблокиро-

ванной рулевой колонкой приведет в ава-

Чтобы запереть рулевую колонку:

рии! Всегда отпирайте рулевую колонку

●●

Поверните руль влево.

перед запуском двигателя.

●●

Вставьте ключ в замок рулевой колонки.

●●

Поверните ключ влево на половину оборота.

●●

Извлеките ключ.

ЗАМЕТКА

{{

Если рулевая колонка запирается с усили-

ем, слегка поверните руль влево-вправо.

{{

При отпирании рулевой колонки слегка по-

тяните руль вправо.

A. Замок рулевой колонки

ОСНОВНАЯ ИНФОРМАЦИЯ 39

Разъемы для подключения

аксессуаров

Разъемы питания аксессуаров предназна-

чены для передачи энергии от батареи мото-

цикла к дополнительным устройствам, неза-

висимо от того, включено зажигание или нет.

Информация по разъемам приведена ниже.

Разъемы для подключения аксессуаров

Цвет

Расположение

Полярность

проводов

(+)

Белый/синий

Под сиденьем

Черный/

(-)

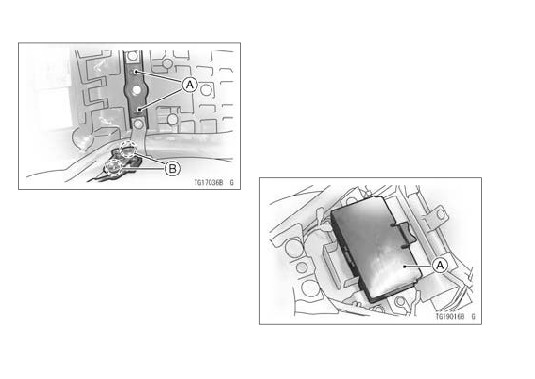

А. Разъемы для подключения аксессуаров

желтый

●●

При необходимости использования разъ-

Под передней

(+)

Белый/синий

ема, расположенного под топливным баком,

внутренней

Черный/

обратитесь к авторизованному дилеру Кава-

(-)

крышкой

желтый

саки для подключения.

Максимальный ток: 10А
