Мотоцикл Кавасаки VN900 Vulcan. Руководство - часть 1

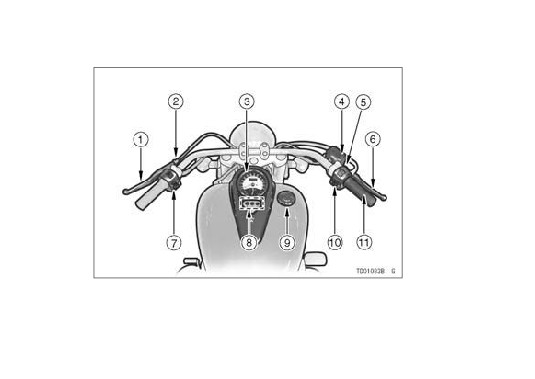

14 РАСПОЛОЖЕНИЕ АГРЕГАТОВ

РАСПОЛОЖЕНИЕ АГРЕГАТОВ

1.

Рычаг сцепления

5.

Регулятор рычага

9.

Крышка топливного бака

2.

Регулятор рычага

переднего тормоза

10. Правый блок рулевых

сцепления

6.

Рычаг переднего тормоза

переключателей

3.

Приборная панель

7.

Левый блок рулевых

11. Рукоятка акселератора

4.

Расширительный бачок

переключателей

переднего тормоза

8.

Индикаторные лампы

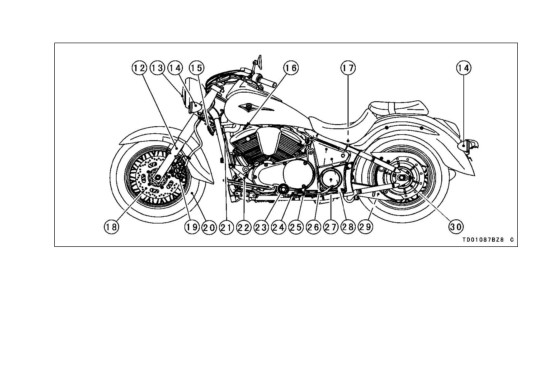

РАСПОЛОЖЕНИЕ АГРЕГАТОВ 15

12. Передняя вилка

20. Колесо

26. Блок предохранителей

13. Фара

21. Радиатор

27. Расширительный бачок

14. Указатели поворота

22. Педаль переключения

системы охлаждения

15. Звуковой сигнал

передач

28. Задний амортизатор

16. Свечи зажигания

23. Смотровое окно уровня

29. Приводной ремень

17. Батарея

масла

30. Шкив приводного ремня

18. Тормозной диск

24. Датчик бокового упора

19. Тормозной суппорт

25. Боковой упор

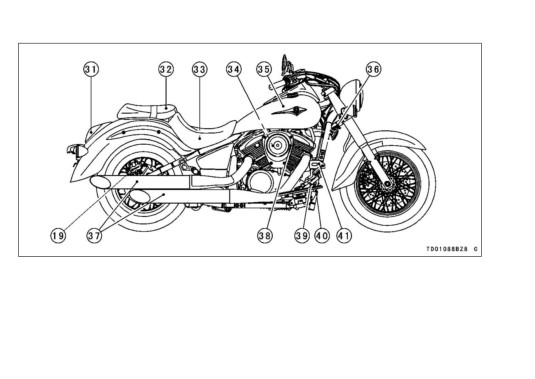

16 РАСПОЛОЖЕНИЕ АГРЕГАТОВ

31. Габаритный огонь/

35. Топливный бак

40. Выключатель стоп-сигнала

стоп-сигнал

36. Замок рулевой колонки

41. Расширительный бачок

32. Сиденье

37. Глушители

заднего тормоза

33. Емкость для инструментов/

38. Винт регулировки

набор инструментов

холостого хода

34. Воздушный фильтр

39. Педаль заднего тормоза

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА 17

ИНФОРМАЦИЯ ПО ЗАГРУЗКЕ ТРАНСПОРТНОГО СРЕДСТВА

При выборе и использовании аксессуаров,

ПРЕДУПРЕЖДЕНИЕ

а также при загрузке и использовании транс-

Неправильная загрузка, установка или

портного средства Вы несете персональную

использование дополнительных аксес-

ответственность за собственную безопасность

суаров, изменение узлов транспортного

и безопасность окружающих Вас людей.

средства могут привести к небезопасной

эксплуатации. Перед использованием

ПРИМЕЧАНИЕ

убедитесь, что транспортное средство не

{{

Оригинальные запчасти и аксессуары Ка-

перегружено и вы следовали указаниям

васаки были специально разработаны для

инструкции по эксплуатации.

мотоциклов Кавасаки. Рекомендуется ис-

пользовать только оригинальные компо-

Компания Кавасаки не несет ответствен-

ненты и аксессуары.

ности за какие-либо детали сторонних про-

изводителей, за исключением оригинальных

Поскольку мотоцикл очень чувствителен к

запасных частей и аксессуаров Кавасаки. В

повышению нагрузки и распределению груза,

некоторых случаях неправильная установка

необходимо следовать приведенным ниже

аксессуаров или изменение узлов транспорт-

указаниям.

ного средства приведет к лишению гарантии.

20 ОСНОВНАЯ ИНФОРМАЦИЯ

ОСНОВНАЯ ИНФОРМАЦИЯ

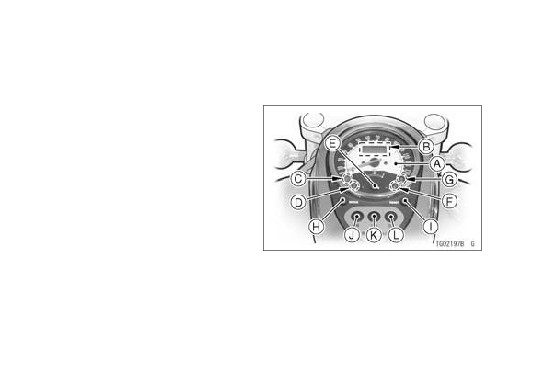

Приборная панель

А. Спидометр

Б. Цифровой дисплей

В. Индикаторная лампа уровня топлива

Г. Контрольная лампа температуры

охлаждающей жидкости

Д. Индикатор уровня топлива

Е. Контрольная лампа давления масла

Ж. Контрольная лампа системы впрыска топлива

И. Кнопка РЕЖИМ

К. Кнопка СБРОС

Л. Индикаторная лампа нейтральной передачи

М. Индикаторная лампа указателей поворота

Н. Индикаторная лампа дальнего света

ОСНОВНАЯ ИНФОРМАЦИЯ 21

Спидометр

Часы

Спидометр показывает скорость мотоцикла.

Для установки времени на часах:

●●

Поверните ключ в замке зажигания в поло-

Цифровой дисплей

жение “ON”.

Цифровой дисплей расположен на панели

●●

Нажмите кнопку MODE (Режим) и переклю-

спидометра и предназначен для вывода сле-

чите дисплей в режим часов.

дующей информации: одометр, счетчик пробе-

●●

Нажмите кнопку RESET (Сброс) более чем

га, часы. Нажимая кнопку MODE (Режим) мож-

на 2 секунды. Часы и минуты начнут мигать.

но последовательно увидеть показания часов,

одометра и счетчика суточного пробега. При

включении зажигания все сегменты панели за-

гораются на 3 секунды, затем часы либо счет-

чики начинают работать в штатном режиме.

22 ОСНОВНАЯ ИНФОРМАЦИЯ

●●

Нажмите кнопку RESET (Сброс). Будет ми-

●●

Нажмите кнопку RESET (Сброс) еще раз.

гать дисплей часов. Нажмите кнопку MODE

Показания часов и минут снова начнут ми-

(Режим) чтобы увеличить значение.

гать.

●●

Нажмите кнопку MODE (Режим). Дисплей

перестанет мигать и часы начнут функцио-

нировать.

ЗАМЕТКА

{{

Быстрое нажатие кнопки MODE момен-

тально увеличивает показание часов/ми-

●●

Нажмите кнопку RESET (Сброс). Дисплей

нут на 1 пошагово. Нажатие и удержание

часов перестанет мигать, вместо него нач-

кнопки увеличивает показание часов/ми-

нет мигать дисплей минут. Нажмите кнопку

нут непрерывно.

MODE (Режим) чтобы увеличить значение.

{{

Часы работают в штатном режиме от

независимого источника питания, даже

при выключенном зажигании.

{{

При отключении батареи показания часов

сбрасываются на 1:00 и часы снова начина-

ют работать при подключении батареи.

стр. 24

ОСНОВНАЯ ИНФОРМАЦИЯ 23

Одометр

Счетчик суточного пробега

Одометр показывает общий пробег транс-

Счетчик суточного пробега показывает рас-

портного средства

(в километрах). Данный

стояние в километрах с момента последнего

счетчик не может быть обнулен.

сброса на 0.

Для обнуления показаний счетчика:

ЗАМЕТКА

●●

Нажмите кнопку MODE чтобы вывести на

{{

Данные сохраняются в памяти, даже при

экран показания счетчика суточного пробега.

отключении батареи.

●●

Нажмите кнопку MODE и удерживайте ее.

{{

При достижении показаний 999999 счетчик

●●

Через 2 секунды цифры сбросятся на 0.0,

останавливается и блокируется.

и начнут отсчет при начале движения мото-

цикла. Счетчик будет работать до сброса на 0.

24 ОСНОВНАЯ ИНФОРМАЦИЯ

Индикатор уровня топлива:

Данный индикатор показывает уровень

оставшегося в баке топлива. Когда стрелка

подходит к положению Е (пусто) - необходимо

заправиться при первой же возможности.

В случае, если мотоцикл стоит на боковом

упоре, индикатор не может показывать кор-

ректный уровень топлива в баке. Установите

мотоцикл вертикально для проверки уровня

топлива.

Кнопки РЕЖИМ/СБРОС:

Кнопка СБРОС используется для сброса

ЗАМЕТКА

показаний счетчика суточного пробега и из-

{{

Данные сохраняются при выключении за-

менения показаний часов. Кнопка РЕЖИМ

жигания.

используется для переключения режимов ото-

{{

При достижении показаний счетчика 999.9

бражения приборной панели и настройки ча-

он обнуляется и продолжает отсчет с 0.0

сов.

во время движения.

{{

При отключении аккумуляторной батареи

Индикаторные лампы:

показания счетчика сбрасываются на 0.0

N : При включении нейтральной передачи

включается данный индикатор.

: Индикатор дальнего света включается

при переключении фары в режим дальнего

света.
