-36-

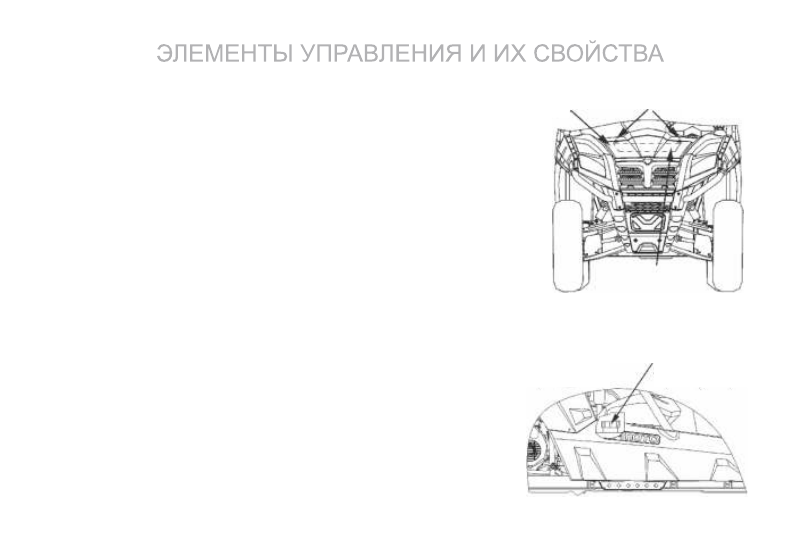

Водозащищённый контейнер.

Передняя панель (капот)

Крышка топливного бака

Передняя панель
(капот)

Фиксаторы

Водозащищённый

контейнер

Крышка топливного бака

Расположение узлов и агрегатов

Водозащищённый  контейнер  -  это  ёмкость,  находящаяся  под
декоративной  крышкой  (капотом)  и  предназначенная  для
хранения нужных в дороге мелких вещей и документов массой до
10 кг (см. стр 118).

Под

капотом

находится

крышка

горловины

радиатора,

расширительный бачок системы охлаждения и водозащищённый
контейнер. Для осмотра указанных выше узлов капот необходимо
снять.
Поверните  два  фиксатора-завёртки,  приподнимите  и  снимите
крышку-капот.

Находится  под  сиденьем  пассажира.  Для  заправки  применяйте
топливо  марки  Аи-95.  При  заправке  убирайте  из  транспортного
средства легковоспламеняемые материалы.

-37-

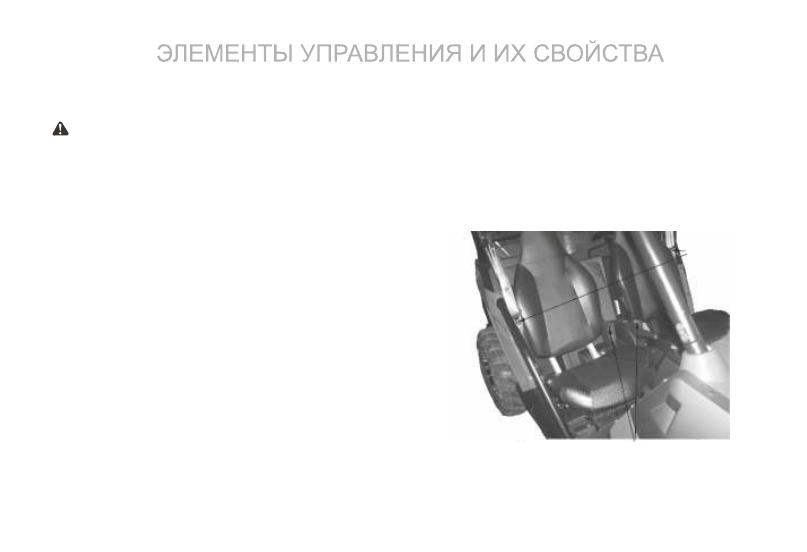

Ремни безопасности

Транспортное средство может быть оборудовано, в зависимости от модификации, трёх- или пятиточечными
ремнями безопасности для водителя и пассажира.

Язычок ремня
безопасности

Защелка ремня безопасности

ВНИМАНИЕ

Результатом  езды  с  непристёгнутыми  ремнями  может  стать  тяжёлая  травма  или  летальный  исход  в
случае  ДТП  или  внезапной  остановки.  Убедитесь  (до  поездки),  что  ремни  у  водителя  и  пассажира
пристегнуты.

Для  того  чтобы  пристегнуть  ремень  проделайте  следующую
процедуру:
1. За язычок защёлки потяните ремень вниз, вокруг своей груди
к  противоположному  краю  сиденья,  где  находится  приёмное
гнездо замка. Ремень должен удобно проходить над бёдрами,
и наискосок через грудь.
Убедитесь, что он не перекрутился.
2. Вставьте до щелчка язычок в приёмное гнездо замка.
3. Отпустите ремень, он натянется автоматически.



Замечание.

  Нажмите  на  красную  клавишу  для  того,  чтобы  отстегнуть
ремень.

-38-

Ремни безопасности

Перед каждой поездкой убедитесь в исправном состоянии ремней и в нормальном  функционировании
механизма их замков.

1. Воткните язычок в приёмное окно замка до щелчка. Язычок должен войти без заедания. Хорошо слышимый
щелчок означает, что защёлка замка сработала.
2. Нажмите на красную клавишу замка, чтобы убедиться в её свободном движении.
Вытяните  полностью  оба  ремня  и  проверьте  их  на  повреждение,  включая  износ,  порезы,  потёртости,  грязь,
посторонние предметы. Если какие-либо повреждения обнаружены, то обратитесь к официальному дилеру для
принятия решения о возможности их эксплуатации или необходимости замены

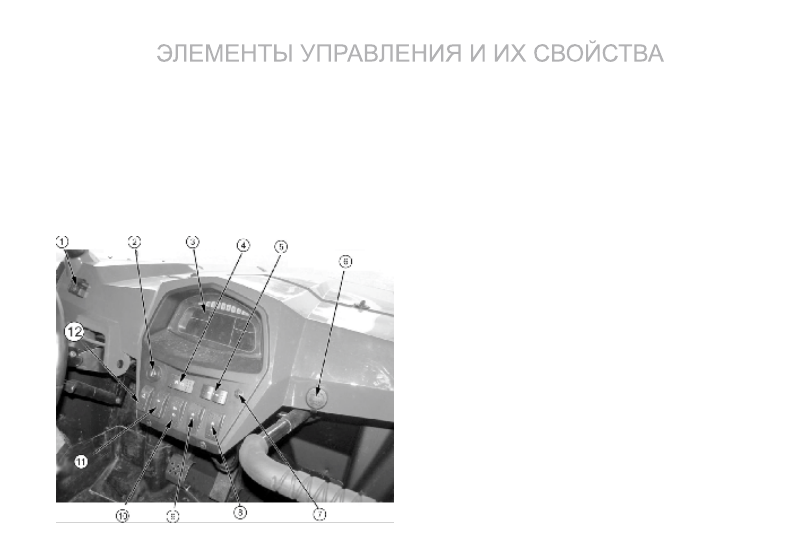

Переключатели

1.   Переключатель режимов “2WD/4WD”
     “DIFF.LOCK”
2.   Замок зажигания
3.   Инфодисплей (Щиток приборов)
4.   Выключатель электропитания двигателя
5.   Переключатель поворотов
6.   Дополнительная розетка (прикуриватель)
7.   Кнопка настройки часов
8.   Кнопка аварийной сигнализации
9.   Клавиша включения режимов освещения
10. Клавиша переключателя
      «Дальний/ Ближний» свет
11. Кнопка звукового сигнала
12. Клавиша режима «OVERRIDE»

-39-

Переключатели
Кнопка настройки часов (7).

Находится справа, ниже щитка приборов. Короткое нажатие на кнопку изменяет показание часов, длинное - минут.

Кнопка аварийной сигнализации (8)

При нажатии на клавишу должны одновременно работать все указатели поворотов и индикатор на щитке приборов.

Замок зажигания (2)

 Ключ в замке зажигания может находиться в трёх положениях:

OFF(выкл.)

ON (Вкл.)

START (Пуск)

все цепи обесточены, кроме питания двигателя лебёдки

бортовое питание включено, электрооборудованием можно пользоваться

запуск двигателя. После запуска отпустите ключ, он автоматически вернётся в
положение Вкл (ON)

Переключатель режимов освещения (9)

Если переключатель света(9) находится в положении:    то при нажатии клавиши        (10) включается дальний свет

Если переключатель света(9) находится в положении:    то при нажатии клавиши        (10) включается ближний свет

В этом положении включены: главный свет,  габаритные фонари.

В этом положении включены габаритные фонари.
В этом положении все осветительные приборы выключены.

Замечание. Для того чтобы можно было пользоваться осветительными приборами, ключ в замке  зажигания
должен находиться в положении Вкл (ON)

ВНИМАНИЕ

Не  оставляйте  ключ  в  замке  зажигания,  это  может  привести  к  несанкционированному  доступу  к  управлению
мотовездеходом или случайному запуску двигателя. Всегда вытаскивайте ключ, если транспортное средство не
используется.  Ключом  замка  зажигания,  кроме  того,  активируется  находящееся  на  рулевой  колонке
(сверху, за рулевым колесом) противоугонное устройство.

Переключатель света «Дальний / Ближний»(10)
