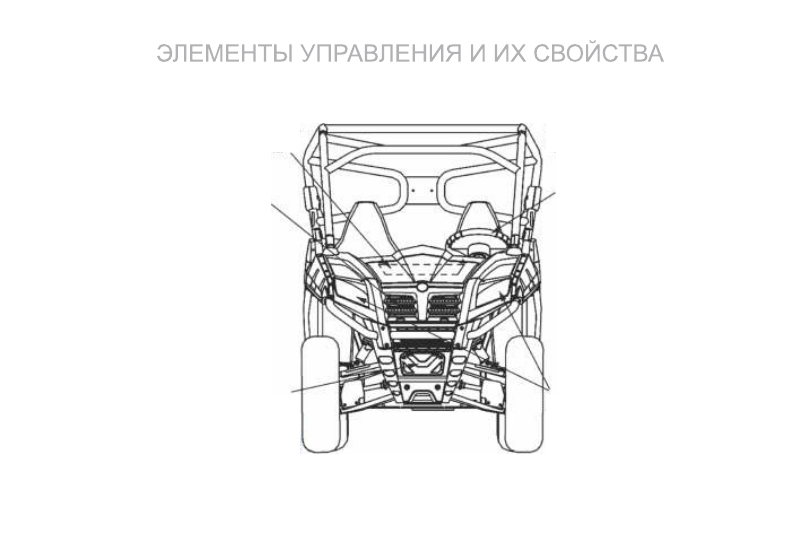

Расположение узлов и агрегатов

-32-

Багажный отсек

Радиатор

Площадка для

установки лебедки

Фары

Рулевое колесо

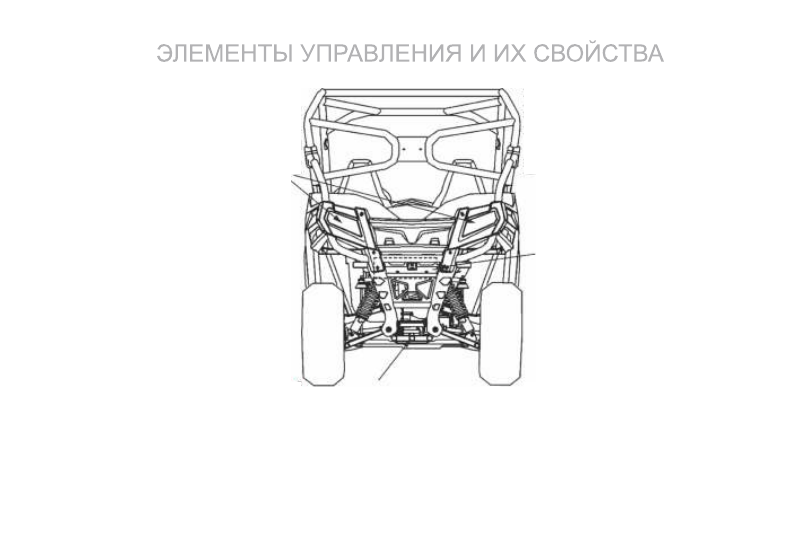

-33-

Задний фонарь

Кронштейн для буксировки/
Установки буксировочного устройства

Глушитель со
встроенным
искрогасителем

Кронштейн для буксировки и установки сцепного устройства
Данное транспортное средство оборудовано кронштейном для буксировки и установки сцепного устройства.
Сцепное  устройство  может  не  входить  в  стандартную  комплектацию  мотовездехода.  Для  того,  чтобы
предотвратить травмы и повреждения техники, всегда следуйте предписаниям и рекомендациям по буксировке,
изложенным на стр. 66.

Расположение узлов и агрегатов

Задняя сервисная панель

Сиденья

Перед поездкой обязательно убедитесь, что сиденья надёжно зафиксированы защёлками.

Регулировка положения сидений.

Снятие сидений

-34-

Задняя  сервисная  панель  находится  позади  сидений  и  закреплена  на  раме  мотовездехода.  Для  получения
доступа к ней снимите сиденья. После снятия панели возможен доступ к узлам и компонентам силового агрегата.

Ослабьте  (не  откручивая  полностью)  четыре  винта  на  тыльной  стороне  подушки    сиденья.  Переместите
подушку  вперёд  или  назад,  подберите  нужное  положение  и  затяните  винты.  Момент  затяжки  8  Нм  (не
перетягивайте винты!)

1.Потяните вверх ручку фиксатора сиденья, расположенную у задней кромки подушки сиденья.
2.Наклоните вперёд сиденье.
3.Выведите  опорные  планки  сиденья  из  под  скобы,  находящейся  под  передней  кромкой  подушки  сиденья  и
вытащите сиденье из кабины.

При  установке  сидений  процедуру  повторите  в  обратном  порядке.  Убедитесь,  что  концы  опорных    планок
вошли под скобу, нажмите вниз и защёлкните сиденье на штатное место. Убедитесь, что сиденье установлено
надёжно.

Расположение узлов и агрегатов

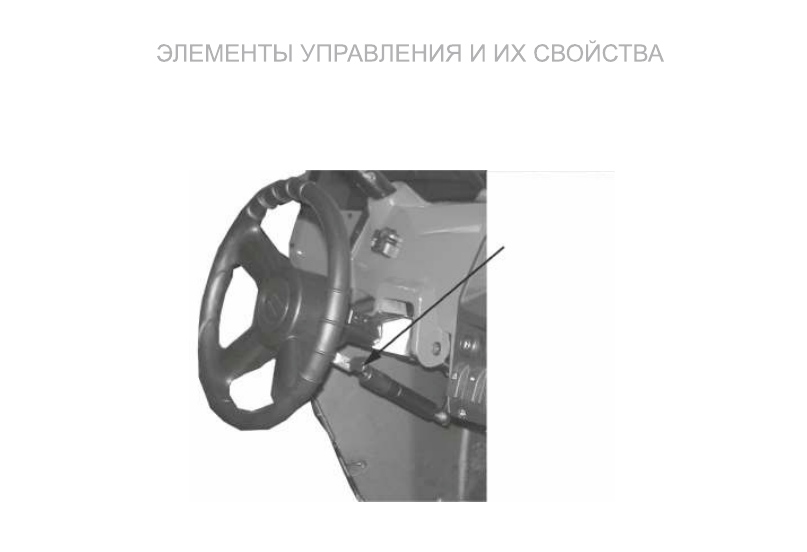

Рулевое колесо

-35-

Рычаг блокировки

устройства регулирования

угла наклона

рулевой колонки

По  желанию  водителя  рулевая  колонка  может  быть  поднята  или  опущена  с  тем,  чтобы  обеспечить
максимальный  комфорт  при  управлении.  Поднимите  и  удерживайте  регулировочный  рычаг  во  время
регулировки угла наклона рулевой колонки. Как только она окажется в удобном для Вас положении, отпустите
рычаг.
