Максискутер CFMoto JetMax CF250T-6A. Руководство - часть 10





- 33 -

Свеча зажигания
Замена свечи зажигания

1.  Демонтируйте защиту двигателя.
2.  Снимите колпачок и выкрутите свечу.
3.  Проверьте состояние электродов свечи. Очистите её или

замените новой, если это нужно.

4.  Измерьте зазор между электродами. Подогните боковой

электрод, добейтесь получения зазора 0,8-1,0мм. Не
допускайте уменьшения зазора менее, указанного.



Аккумулятор



На скутер устанавливается необслуживаемая (MF) батарея
типа AGM 12в/10А/ч
Местоположение батареи указано на рисунке справа.

- 34 -

Замена предохранителей

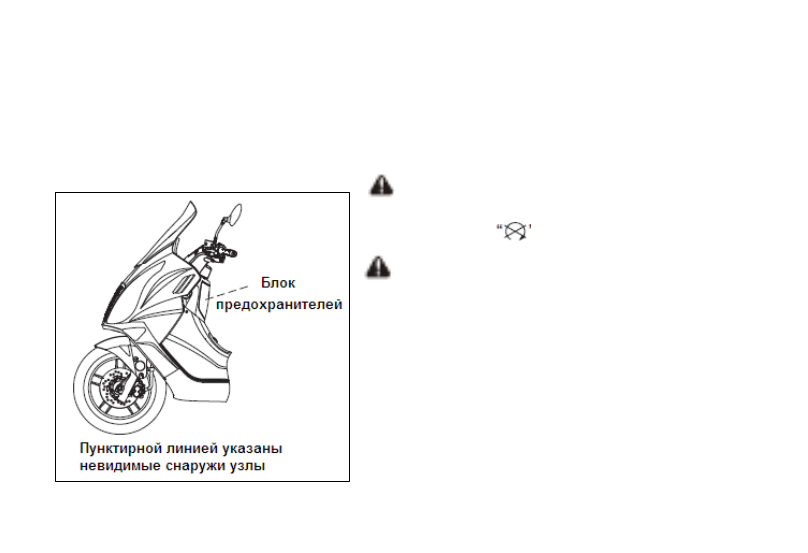

Предохранители расположены в блоке, доступ к которому осуществляется через бардачок.
Номинальное значение расчётного тока главного предохранителя 30А
Предохранители имеют номиналы 10А; 5А и 7,5А
Если предохранитель сгорает регулярно, то это является признаком или замыкания в цепи, или
её перегрузки. Обратитесь с этой проблемой к дилеру.




 ПРИМЕЧАНИЕ



При замене предохранителя замок зажигания должен
быть в положении

.

 ПРЕДОСТЕРЕЖЕНИЕ



Для замены используйте предохранители с
требуемым номиналом. Использование предохрани-
телей, рассчитанных на больший ток или применение
вместо предохранителей суррогатных материалов,
может привести к серьёзному повреждению
оборудования.





- 35 -

Инструменты



Инструменты находятся в отсеке под сиденьем. Бортового комплекта инструментов достаточно
для проведения простейших работ по ремонту, регулировке и обслуживанию скутера. В него вхо-
дят:

·  Рожковый ключ 8 х10

·  Рожковый ключ 12 х14

·  Рожковый ключ 13 х15

·  Отвёртка комбинированная

·  Ручка для комбинированной отвёртки

·  Трубчатый (свечной) ключ 16 х18

·  Шестигранник на 5

- 36 -

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА

Знание идентификационных номеров скутера и его двигателя требуется при регистрации транс-
портного средства и при заказе запчастей.

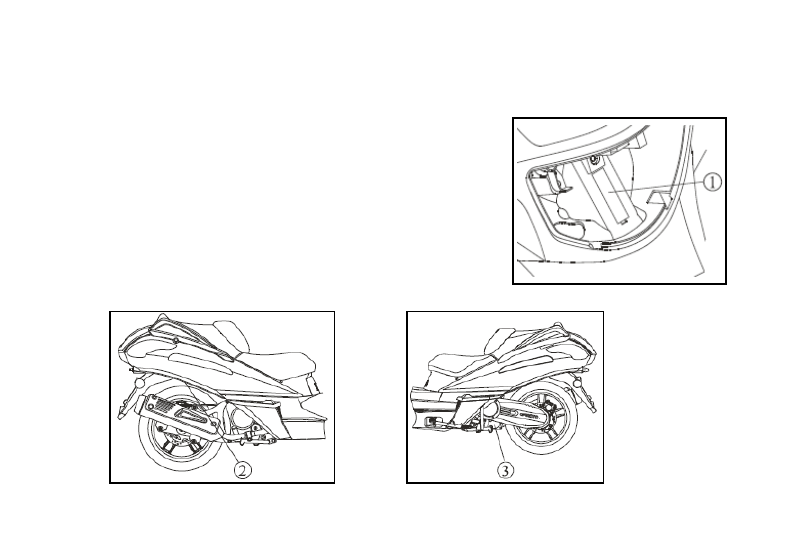

Расположение номеров приведено на рисунках:

·  VIN – номер указан в бардачке, поз.

j



·  Шильда с  VIN –номером находится в месте, указанном

на рисунке поз.

 k



·  Расположение номера двигателя указано на рисунке,

поз.

l



Запишите номера
VIN №: ____________________________

Номер двигателя:___________________
