- 110 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

4.

Установите пробку

‚

 маслоналивного отверстия на

место и затяните её с требуемым усилием.

ПРИМЕЧАНИЕ:

  Усилие затяжки пробки отверстия для заливки

масла: 23 НŸм (2,3 кгсŸм)

Замена масла в картере дифференциала переднего
моста

1. Расположите транспортное средство на
горизонтальной поверхности.
2. Чтобы собрать использованное масло, поместите
контейнер под картер дифференциала переднего моста.
3.  Выкрутите пробку

‚

 маслоналивного отверстия,

сливную пробку



, и слейте масло.

4. Установите на место сливную пробку и затяните её с
требуемым усилием.

ПРИМЕЧАНИЕ:

  Усилие затяжки сливной пробки: 10 Н • м (1.0 кгсŸм)

5. Залейте масло в картер дифференциала переднего
моста.





- 111 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Рекомендации по смазке

ПРИМЕЧАНИЕ:

  Объём масла при периодической замене

:0,28 л

  Общий объём масла:  0,33 л

6. Установите пробку маслоналивного отверстия на место и затяните её с требуемым усили-
ем.

7.

Проверьте отсутствие утечки масла. В случае обнаружения, установите причину  утечки и

устраните её.





Внимание



Убедитесь, что посторонние предметы не попали  в картер дифференциала переднего моста.

Система охлаждения

1.

Расположите квадроцикл на горизонтальной поверхности.

2.

Проверьте уровень охлаждающей жидкости в бачке при холодном двигателе, так как уро-

вень охлаждающей жидкости зависит от его температуры.

ПРИМЕЧАНИЕ:

  Уровень охлаждающей жидкости должен находиться



между отметками  «LOW»

 ƒ



и

«FULL»

 ‚



- 112 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения

3.  Если уровень охлаждающей жидкости доходит до
минимальной отметки или ниже её, снимите крышку бачка



, долейте охлаждающую жидкость до максимальной от-

метки, установите крышку резервуара и затем закройте
панель.

ПРИМЕЧАНИЕ:

  Ёмкость резервуара с охлаждающей жидкостью (до нижней

отметки):0,38 л.



ОСТОРОЖНО



Жесткая или солёная вода наносит ущерб двигателю. Если не
сможете достать дистиллированную воду, используйте мягкую
воду

.

ПРИМЕЧАНИЕ:

  Если в систему охлаждения была добавлена вода, то доверьте дилеру проверить состоя-

ние антифриза как можно скорее.

Работа вентилятора радиатора полностью автоматическая. Он включается и выключается в
зависимости от температуры охлаждающей жидкости в радиаторе.





- 113 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Система охлаждения

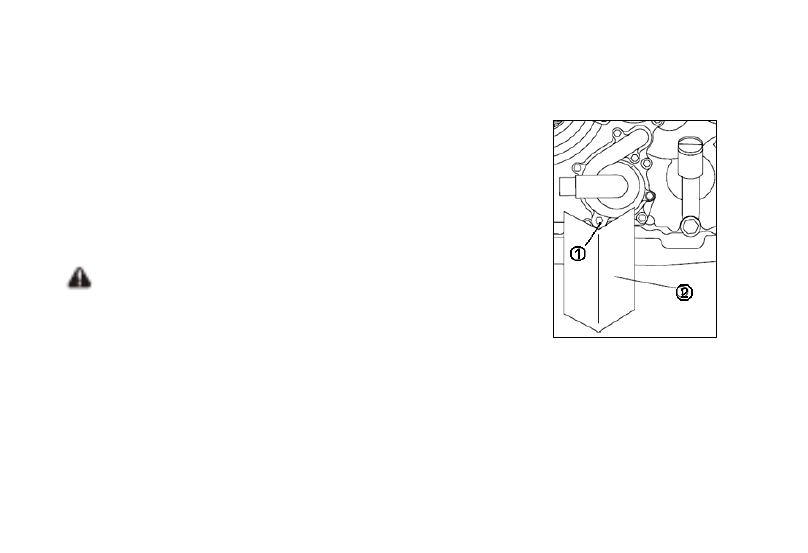

Замена охлаждающей жидкости

1.

Расположите квадроцикл на горизонтальной поверхности.

2.

Подставьте под силовой агрегат подходящую ёмкость и

выкрутите сливную пробку



 (Используйте лоток или похожий

объект

‚

, как показано на рисунке, для предотвращения

протекания охлаждающей жидкости на подножку).

3.

Снимите крышку радиатора.

4.

Откройте крышку резервуара с охлаждающей жидкостью.

 ОСТОРОЖНО

Не открывайте крышку радиатора сразу после остановки горячего
двигателя! При открывании крышки произойдёт разгерметизация
системы охлаждения, охлаждающая жидкость может закипеть,
начать интенсивно выходить наружу и обжечь. Дождитесь, пока охлаждающая жидкость осты-
нет, и только после этого открывайте крышку радиатора.

5.

Отсоедините шланг от резервуара с охлаждающей жидкостью и слейте её.

6.

После слива охлаждающей жидкости тщательно промойте систему охлаждения чистой во-

допроводной водой.

7.

Замените прокладку сливной пробки охлаждающей жидкости, если она повреждена, и за-

тем затяните её с требуемым усилием.
