ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА





Замена плавкого предохранителя

ОСТОРОЖНО

Для предотвращения короткого замыкания при проверке или замене плавкого предохрани-
теля следует повернуть ключ зажигания в положение «OFF».

Кнопка управления часами

Находится под сиденьем, между правой верхней кромкой инструментального отсека и ра-
мой.

1

Реле стартера

7

Предохранитель 15А

2

Главный предохранитель

8

Предохранитель 10А

3

Дополнительное реле стартера  1        9   Реле вентилятора

4

Реле топливного модуля

10

Реле главного света

5

Предохранитель 10А

11

Дополнительное реле стартера 2

6

Предохранитель 15А

12

Запасной предохранитель







- 137 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Замена лампы фары


Если перегорает лампа фары, замените ее следующим образом:

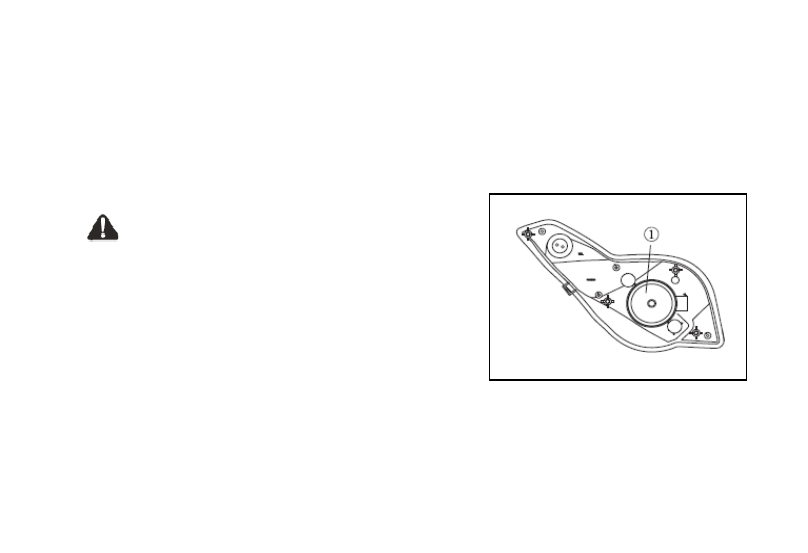

1.

Снимите резиновую крышку на задней стороне фары с её посадочного места и акку-
ратно немного сдвиньте по проводу на себя.

2.

Аккуратно, чтобы не оторвать провода сместите резиновый защитный кожух.

3.

Снимите пружинный фиксатор лампы фары.

4.

Извлеките лампу фары из патрона.



ПРЕДОСТЕРЕЖЕНИЕ

Перед тем, как прикасаться к лампе или заменять её,
дайте лампе остыть.
При установке новой лампы не прикасайтесь к колбе
руками. Даже невидимые следы существенно изменят
в худшую сторону её характеристики и сократят срок
службы.



- 138 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Замена лампы фары


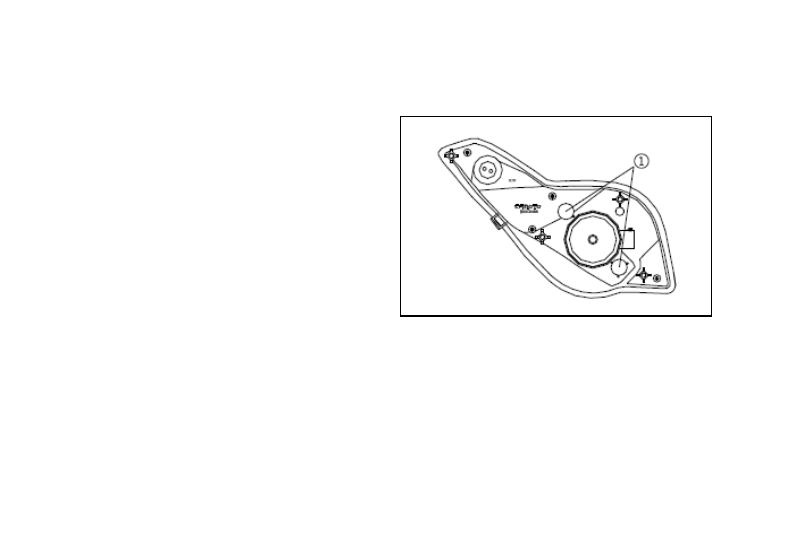

5.

Вставьте новую лампу в патрон и
зафиксируйте её пружиной

.

6.

Установите на место резиновый
защитный кожух.



7.

Установите на место резиновую
крышку с задней стороны фары.

Регулировка угла наклона фар

ОСТОРОЖНО

Рекомендуется обратиться к дилеру для
произведения этой настройки.

Поворачивая регулировочные болты



,

можно поднять или опустить пучок света от фар.







- 139 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Замена габаритной лампы / лампы  стоп-сигнала


Если перегорает лампа заднего габаритного фонаря/ фонаря тормоза, замените её следую-
щим образом:

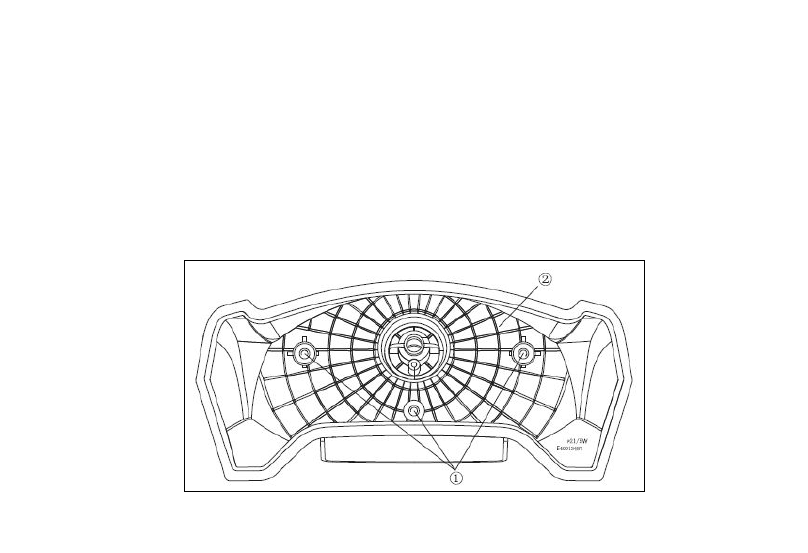

1.

Выкрутите винты



,

и снимите рассеиватель фонаря

‚

.

2.

Снимите лампу заднего габаритного фонаря/ фонаря тормоза, толкнув её и повернув
против часовой стрелки.

3.

Вставьте новую лампу заднего габаритного фонаря/ фонаря тормоза и поверните её
по часовой стрелке.

4.

Установите рассеиватель заднего фонаря на место, заверните винты.
