Квадроцикл CFMoto CF625-C. Руководство - часть 35



- 132 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

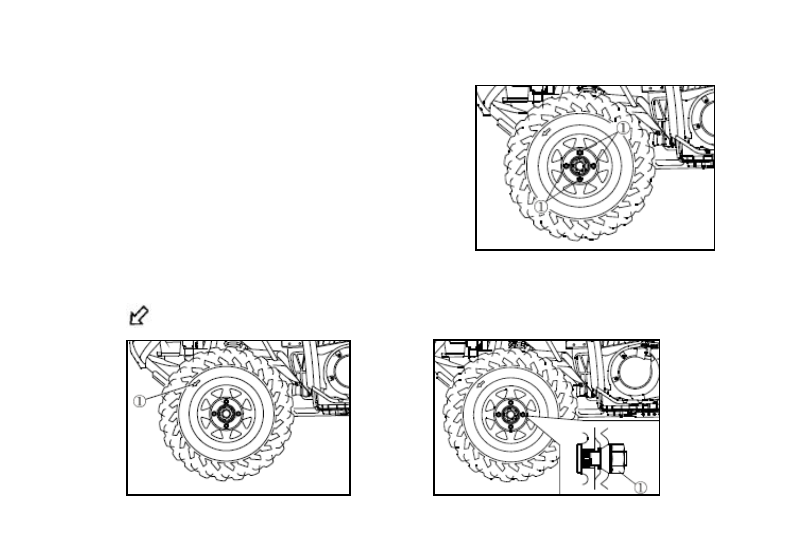

Демонтаж колеса


1.

Ослабьте гайки колеса.

2.

Поднимите квадроцикл и поместите под его
раму подходящую стойку.

3.

Скрутите гайки с колесных шпилек.

4.

Снимите колесо.

Установка колеса

1.

Установите колесо и гайки.

ПРИМЕЧАНИЕ:

Для всех колёс используются гайки с конусной фаской. Устанавливайте гайку конусной сто-
роной к колесу.

Стрелка

на шине должна указывать направление вращения колеса.











- 133 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Установка колеса

2.

Опустите квадроцикл колёсами на землю.

3.

Затяните гайки колеса с требуемым усилием.

ПРИМЕЧАНИЕ:

При установке колёсных гаек следите за тем, чтобы правильно установить колёсный диск на
посадочном месте. Для этого, при «наживлении» гаек вручную, следите за правильным при-
леганием фасок гаек к фаскам колёсного диска. Момент затяжки гайки колеса: передние ко-
леса: 55 Н • м (5,5 кгсŸм). Задние колеса: 55 Н • м (5,5 кгсŸм).

Аккумулятор

Квадроцикл укомплектован необслуживаемым аккумулятором с абсорбированным электро-
литом (технология AGM). Не снимайте уплотнительные колпачки элементов аккумуляторной
батареи, этим Вы можете повредить аккумулятор.
Нет необходимости проверять уровень электролита, добавлять в него дистиллированную
воду. Если кажется, что аккумулятор разряжен (и не принимает зарядку), обратитесь к диле-
ру за консультацией.

ОСТОРОЖНО

Не пытайтесь снять уплотнительные колпачки элементов аккумуляторной батареи, этим Вы
можете повредить аккумулятор.



ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте контакта аккумулятора с кожей, глазами или одеждой. Работая вблизи акку-
мулятора, надевайте защитные очки. Не допускайте к аккумулятору детей.



- 134 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Действия

:

ПРИ ПОПАДАНИИ НА КОЖУ: Прополоскать водой. ПРИ ПОПАДАНИИ ВНУТРЬ: Выпейте
большое количество воды или молока. После молока примите внутрь окись магния, сырые
яйца или растительное масло. Немедленно обратитесь за медицинской помощью.

ПРИ ПОПАДАНИИ В ГЛАЗА: Промывайте глаза водой в течение 15 минут и немедленно об-
ратитесь за помощью к врачу. Храните аккумуляторы подальше от искр, пламени, сигарет
или других источников возгорания. Во время зарядки аккумулятора или его использования в
закрытом помещении проветривайте помещение.

Уход за аккумулятором

1.

Если транспортное средство не используется в течение месяца или дольше, снимите
аккумулятор. Храните его в тёмном, прохладном, проветриваемом месте. Во время
длительного хранения периодически (через месяц) подзаряжайте его. Перед оконча-
тельной установкой полностью зарядите его.

ОСТОРОЖНО

Для зарядки необслуживаемого аккумулятора необходимо специальное зарядное устрой-
ство, предназначенное для зарядки необслуживаемых батарей.  Устройства такого
типа осуществляют автоматический двух- и/или трёхступенчатый цикл заряда, практически
исключающий газовыделение на завершающей стадии зарядки. Использование обычного
зарядного устройства может сократить срок службы аккумулятора

.

2.

При установке аккумулятора в транспортное средство убедитесь, что все контакты
присоединены правильно.







- 135 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Замена плавкого предохранителя


1.

Корпус блока плавких предохранителей и главный предохранитель расположены под
сиденьем.

2.

Если предохранитель сгорел, то выключите зажигание, извлеките перегоревший
предохранитель и установите новый, требуемого номинала. Затем поверните ключ
зажигания в положение «ON» и включите соответствующие переключатели. Если
предохранитель сразу же перегорит, то проконсультируйтесь с дилером.





ПРЕДОСТЕРЕЖЕНИЕ

Всегда используйте предохранители
требуемого номинала.

Никогда не используйте какой-либо
материал вместо настоящего
предохранителя.
