- 124 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

ПРИМЕЧАНИЕ:

Для проверки состояния тормозных колодок необходимо демонтировать колёса.

Проверка задних тормозных колодок
Проверьте тормозные колодки на наличие повреждения и износа.
Если  толщина  накладок  меньше 2 мм, попросите  дилера
заменить комплект колодок.

Проверка заднего тормозного диска
Проверьте состояние тормозного диска на предмет износа,
коробления, повреждения.
Если тормозной диск имеет толщину менее 6,5мм – он подлежит
замене.

Проверка тормозных колодок и настройка парковочного тормоза
Если толщина накладок меньше 2 мм, попросите дилера заменить колодки комплектом. Ком-
пенсацию зазора, возникающего при износе колодок, следует производить регулировочным
винтом на суппорте тормозного механизма и только после этого регулировать длину при-
водного тросика.

Проверка уровня тормозной жидкости
При  недостаточном уровне тормозной жидкости воздух может проникнуть в тормозную сис-
тему, а тормоза потерять эффективность. Перед началом поездки проверьте, чтобы уровень
тормозной  жидкости  был  выше  минимальной  отметки. В  случае  необходимости  долейте
тормозную жидкость.







- 125 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

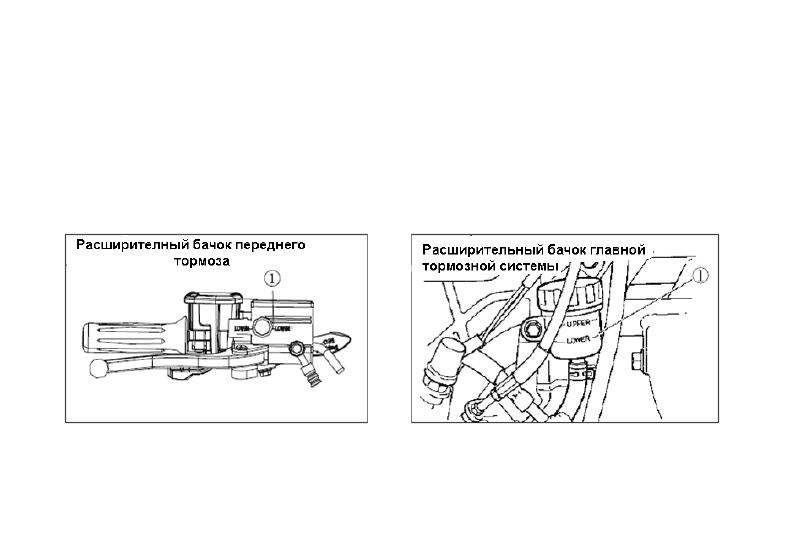

Проверка уровня тормозной жидкости

Резервуар  для  тормозной  жидкости  главного  цилиндра  переднего  тормоза  расположен
справа, на руле, а компенсационный бачок для тормозной жидкости главного цилиндра нож-
ного тормоза  - рядом с педалью тормоза.

Обратите внимание на следующие меры предосторожности:
1.

При  проверке  уровня  жидкости  определите  положение  уровня  жидкости  в  резервуаре
главного цилиндра путём покачивания рулём вправо-влево.

2.

Используйте тормозную жидкость только требуемого качества. В  противном случае ре-
зиновые манжеты могут выйти из строя, что приведет к утечкам с ухудшением или поте-
рей тормозной способности.

Рекомендуемая тормозная жидкость: DOT3 или DOT 4.

3.

Долейте тормозную жидкость той же марки, что уже находится в резервуарах. При сме-
шивании жидкостей разных марок может произойти вредная химическая реакция, и тор-
мозная способность ухудшится.

4.

Будьте  осторожны, чтобы  при  доливке  тормозной  жидкости  в  резервуары  не  попадала
вода. Вода существенно снижает точку кипения тормозной жидкости.  После попадания в
резервуар воды и при интенсивной работе тормозами, происходит нагревание жидкости
и возможно образование паровой пробки, существенно снижающей эффективность тор-
мозов.

5.

Тормозная  жидкость может повредить  окрашенные поверхности  и пластиковые  детали.
Пролившуюся жидкость необходимо немедленно вытирать.

6.

Если  уровень  тормозной  жидкость  снижается, предоставьте  транспортное  средство
официальному дилеру CFMOTO для проверки тормозной системы.



- 126 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Замена тормозной жидкости

Полную замену тормозной жидкости должен производить только квалифицированный пер-
сонал сервисных центров официального дилера. Во время периодического технического об-
служивания или в случае обнаружения повреждения или утечки попросите дилера заменить
следующие компоненты:

•

Заменять манжеты тормозных цилиндров (тормозные цилиндры) каждые 2 года.

•

Заменять тормозные шланги каждые 4 года.









- 127 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

Свободный ход рычага переднего тормоза

Конец рычага переднего тормоза  не должен
иметь свободного хода. Если это не так, то об-
ратитесь к дилеру для проверки тормозной
системы.





ПРЕДОСТЕРЕЖЕНИЕ

После обслуживания:
Убедитесь, что тормоза работают плавно и
свободный ход соответствует рекомендации.
Убедитесь, что тормоза не заедают. Проверьте,
чтобы они были достаточно упругими.
После проведения ремонта тормозной системы, связанного с её разгерметизацией необхо-
димо стравить воздух из тормозной системы.

Замена компонентов тормозной системы требует профессиональных знаний. Эти процедуры
должен выполнять дилер.
