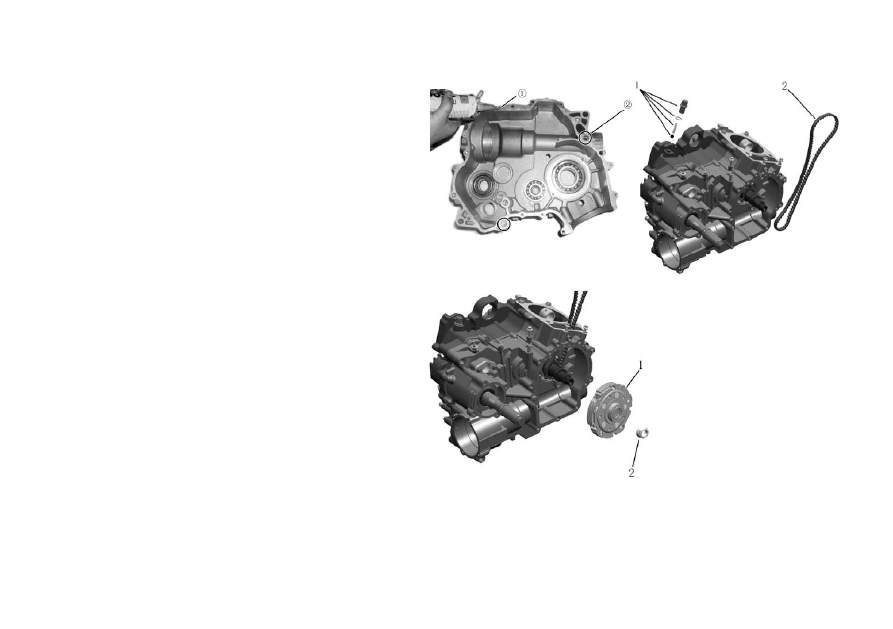

Нанести  герметик  1  на  сопрягаемую  поверхность  правого
картера.
Примечание: Герметик наносить тонким ровным непрерывным
слоем.
Установить 2 установочных штифта 2.
Собрать  картер  и  аккуратно  простукать  резиновым  молотком
для правильной стыковки картера.
Установить болт и затянуть до заданного момента.
Момент затяжки болта картера:

М6: 10Н·м









М8: 25Н·м

Примечание:  Болты картера должны затягиваться перекрестно
за несколько приемов.
Поместить

стальной

шарик

и

установить

болт

позиционирования  шестерни  и  затянуть  болт  до  заданного
момента.
Момент затяжки болта позиционирования шестерни: 18Н·м


Правая сторона двигателя
Цепь распределительного механизма

Установить цепь распределительного механизма 2


Муфта сцепления

Установить  муфту  1  сцепления  и  гайку  2.  Затянуть  гайку  до
заданного момента (левая резьба).
Момент затяжки гайки муфты сцепления : 70Н·м









218


Установить новую резиновую прокладку 6 в проставку 8.
Установить проставку на вал корпуса муфты сцепления, затем
установить в корпус вариатора.
Примечание:  Совместить  масляную  канавку  на  проставке  с
масляным отверстием на валу.


Корпус

вариатора

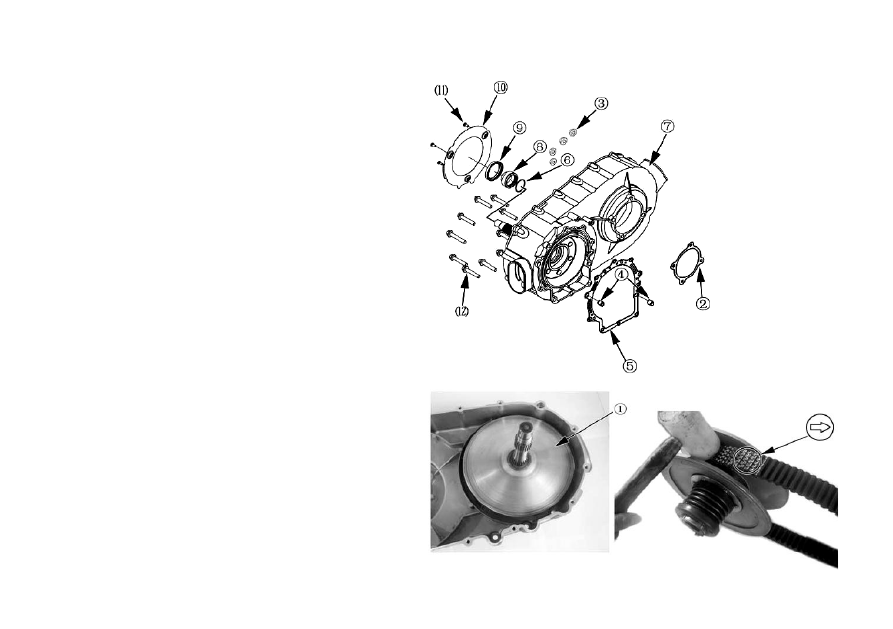

Установить установочный штифт 4, прокладку 2 и 5 на правый
картер. Установить узел вариатора на правый картер.
Установить болт 12 и гайку 3.

Примечание:
Затягивать болт / гайку перекрестно.
Использовать новую прокладку.
Установить воздухонаправляющую пластину 10 и винт 11.


Ведущий шкив, ведомый шкив, ремень привода

Установить  неподвижный  ведущий  шкив  1,  как  показано  на
рисунке.
Установить  ремень  привода  между  ведомым  подвижным  /
неподвижным  шкивом  и  простукать  пластмассовым  молотком
для вставки ремня.

Примечание:
Установить ремень привода в направлении стрелки на ремне в
направлении часовой стрелки.
Контактная поверхность ремня привода должна быть чистой.









219

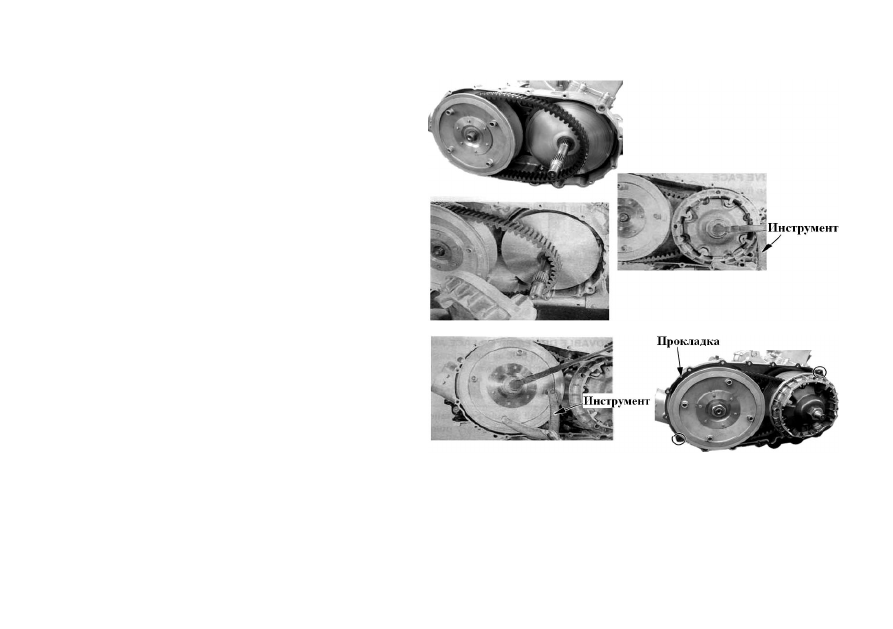

Установить ведомый шкив

Установить ведущий подвижный шкив

Затянуть гайку ведущего шкива специальным инструментом до
заданного момента
Момент затяжки гайки ведущего шкива: 115Н·м
Инструмент: Держатель ротора
Затянуть гайку ведомого шкива специальным инструментом до
заданного момента
Момент затяжки ведомого шкива: 115Н·м

Примечание:
Повернуть  ведущий  неподвижный  шкив  до  посадки  ремня  на
место  и  до  вращения  обоих  шкивов  плавно  и  без
проскальзывания.


Крышка корпуса вариатора

Установить новую прокладку и установочные штифты.









220

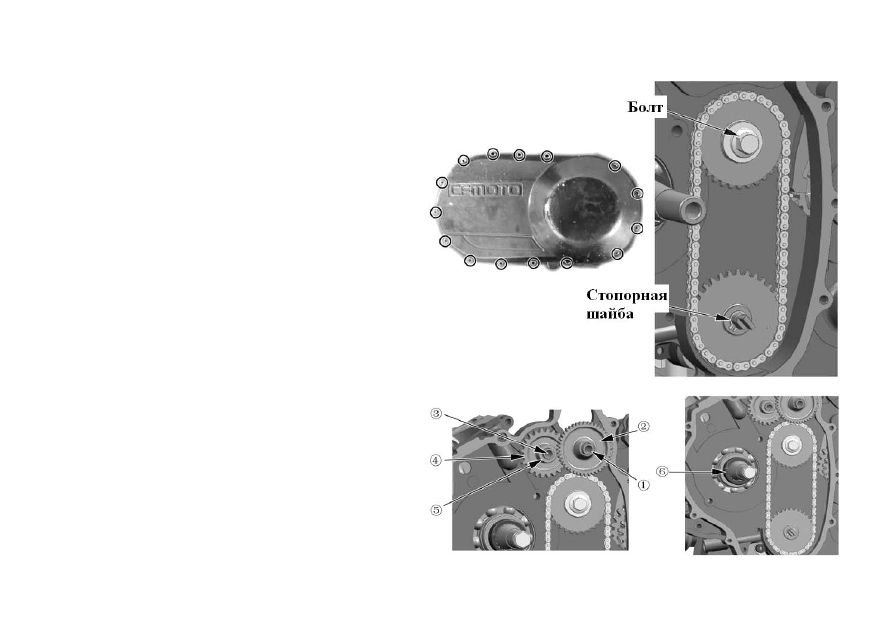

Установить  болты  крышки  корпуса  бесступенчатой  коробки
передач и затянуть перекрестно за несколько приемов.


Левая сторона двигателя
Звездочка масляного насоса и цепь

Установить ведущую звездочку масляного насоса
Установить ведомую звездочку масляного насоса
Установить ведущую цепь масляного насоса
Установить болт звездочки масляного насоса
Установить  стопорную  шайбу  плоскогубцами  с  длинными
губками
Инструмент: Плоскогубцы с длинными губками







Сдвоенная шестерня, промежуточная шестерня

Установить  вал  1  сдвоенной  шестерни  и  сдвоенную
шестерню 2
Установить  сдвоенную  шестерню  3,  сдвоенную  шестерню  4  и
втулку 5.




Ведомая шестерня стартера

Установить ведомую шестерню 6 стартера.
