221

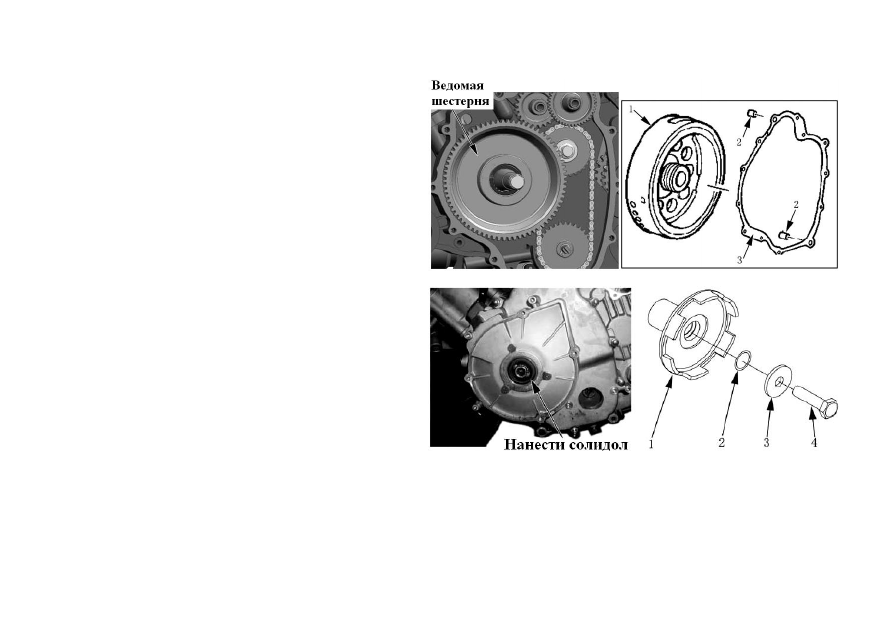

Установить ведомую шестерню стартера


Ротор магнето

Установить шпонку в канавку на коленвале
Установить ротор магнето 1
Примечание:
Обезжирить коническую часть ротора и коленвал.
Использовать  негорючий  растворитель  для  очистки  от  масла
или солидола и полностью просушить поверхности.


Крышка левого картера

Установить направляющий штифт 2 и прокладку 3
Примечание: Использовать новую прокладку
Нанести солидол на боковую поверхность сальника
Установить крышку левого картера
Установить болты


Ручной стартер

Установить ручной стартер 1
Установить кольцевую резиновую прокладку 2
Примечание:
Использовать  новую  кольцевую  резиновую  прокладку  и
смазать ее солидолом
Установить шайбу 3 и болт 4, затянуть до заданного момента:
Момент затяжки болта ручного стартера: 55Н·м









222

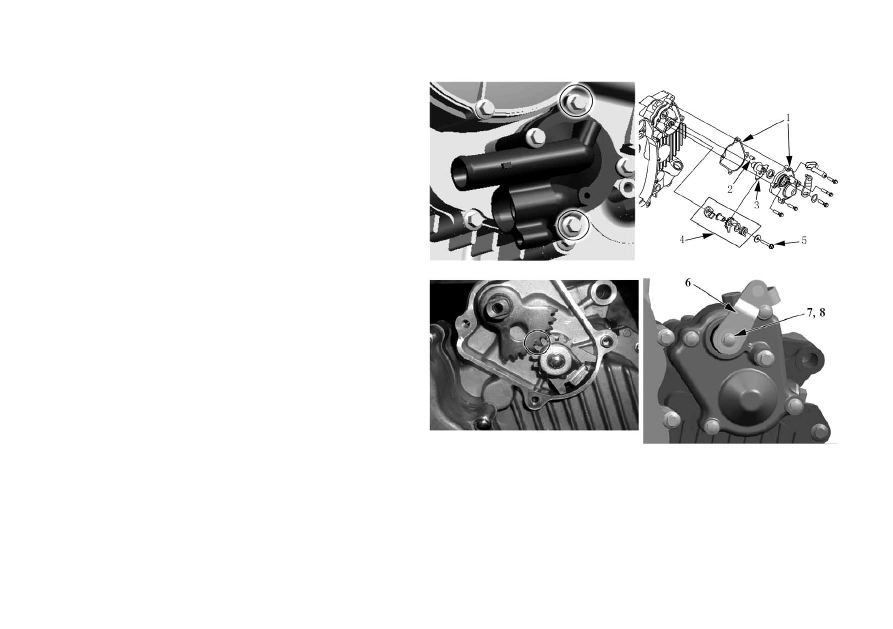

Водяной насос

Установить водяной насос
Установить крепежные болты водяного насоса
Примечание:  Перед  затяжкой  болтов  вставить  вал  масляного
насоса в канавку вала водяного насоса.


Зубчатый сектор

Установить детали, как показано на рисунке.

1.

Крышка и прокладка зубчатого сектора

2.

Установочный штифт

3.

Ведущий зубчатый сектор

4.

Ведомый зубчатый сектор

5.

Болт ведомого зубчатого сектора

Примечание:  Когда  кулачок  переключения  находится  в
нейтральном  положении,  метка  ведущего  зубчатого  сектора
должна  быть  между  двумя  метками  ведомого  зубчатого
сектора.
Момент затяжки ведомого зубчатого сектора: 14Н·м
Установить вилку переключения передач
Установить болт 7 вилки переключения передач и шайбу 8









223

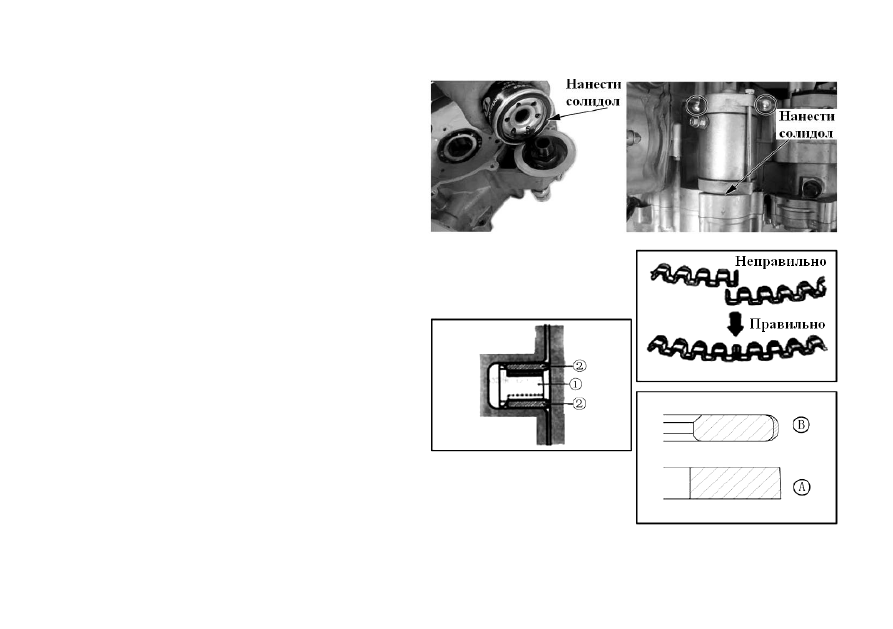

Масляный фильтр

Установить  болт  масляного  фильтра  и  затянуть  до  заданного
момента
Момент затяжки болта масляного фильтра: 63Н·м
Смазать кольцевую резиновую прокладку моторным маслом
Установить  масляный  фильтр,  завернуть  его  вручную  до
касания прокладки фильтра с сопрягаемой поверхностью.
Затянуть болты с заданным моментом.
Инструмент: Ключ для масляного фильтра


Двигатель стартера

Смазать новую резиновую кольцевую прокладку
Установить двигатель стартера
Установить болт и затянуть до заданного момента
Момент затяжки: 10Н·м


Верхняя часть двигателя
Поршень

Установить поршневые кольца в следующем порядке:





маслосъемное кольцо





кольцо 2





кольцо 3

Первым  в  канавку  маслосъемного  кольца  вставляется
проставка  1,  после  установки  проставки,  вставить  2  боковых
направляющих.
Предостережение:  При  установке  проставки  1  не  перекрывать
ее два конца в канавке.
Установить второе кольцо А и первое кольцо В.
Примечание: Первое и второе кольца отличаются по форме.









224

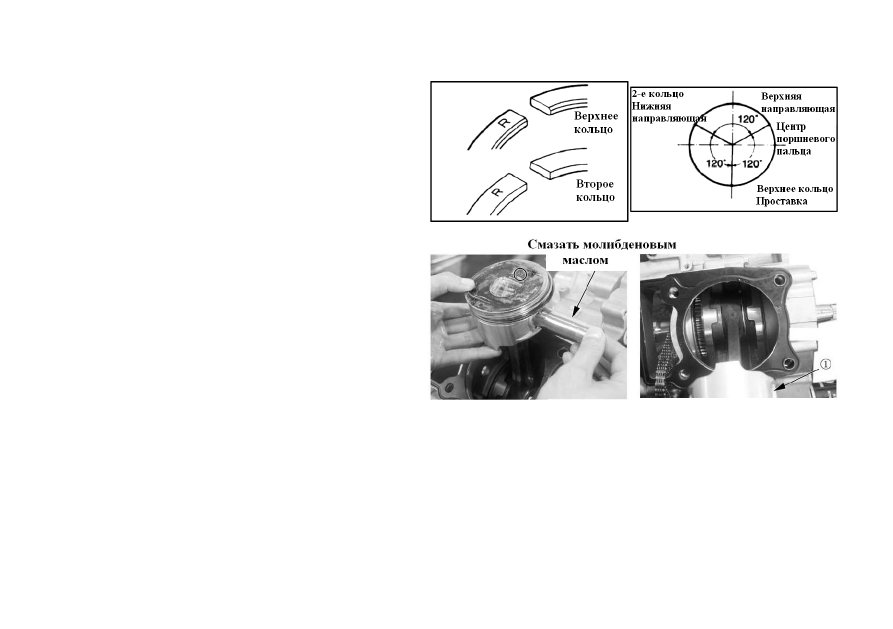

1–е  и  2–е  кольца  маркированы  буквой  R  на  боковой
поверхности.
Убедиться,  что  маркированная  сторона  находится  сверху  при
вставке в поршень.
Установить зазоры трех колец, как показано на рисунке.
До  установки  поршня  в  цилиндр  проверить  правильность
установки зазоров.
Нанести  тонкий  слой  молибденового  масла  на  поршневой
палец и малый конец шатуна.

Примечание:  При  установке  поршня  метка  «IN»  на  верхней
поверхности  поршня  должна  находиться  на  стороне
всасывания.

Положить чистую ткань под  поршень и  установить стопорное
кольцо 1 поршневого пальца.

Примечание: При провороте коленвала подтянуть цепь кулачка
вверх,  иначе  цепь  может  быть  затянута  между  звездочкой  и
картером.

Установить  установочные  штифты  и  новую  прокладку
цилиндра

Примечание: Использовать новую прокладку цилиндра во
избежание утечки масла.
