113

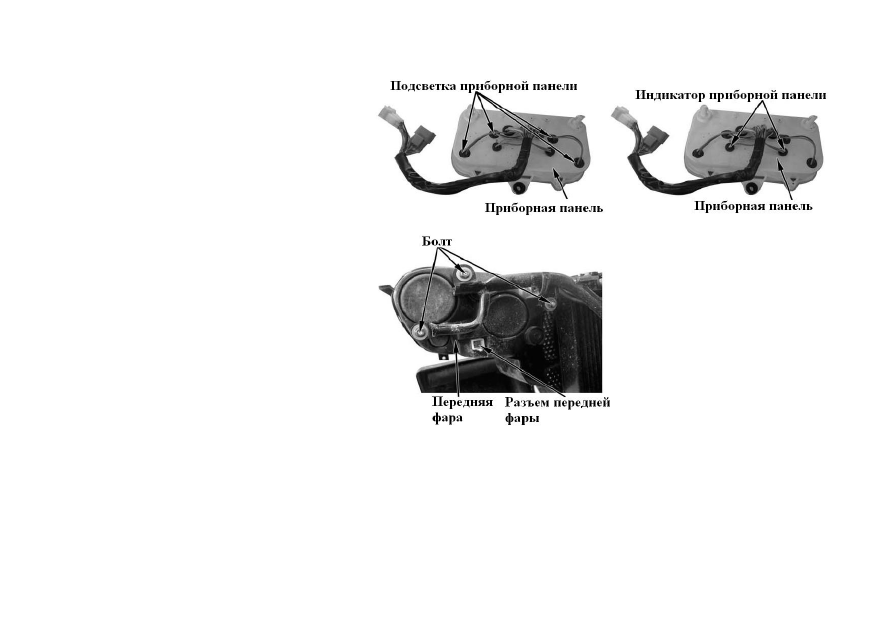

Снять приборную панель, патрон лампы, заменить
лампу новой.
Характеристика лампы: 12В 1,7Вт

Примечание: Правильно проложить главный кабель и
провода.

При установке произвести процедуру в обратном
порядке.


Лампа индикатора приборной панели


Снять приборную панель, патрон индикатора
приборной панели.
Снять лампу индикатора и заменить новой.
Характеристики лампы: 12В 3,4Вт
При установке провести процедуру в обратном
порядке.


Передняя фара


Снять переднее крыло, 3 фиксирующих болта крышки
передней фары, крышку передней фары,
фиксирующий болт передней фары, разъем передней
фары, переднюю фару.









114

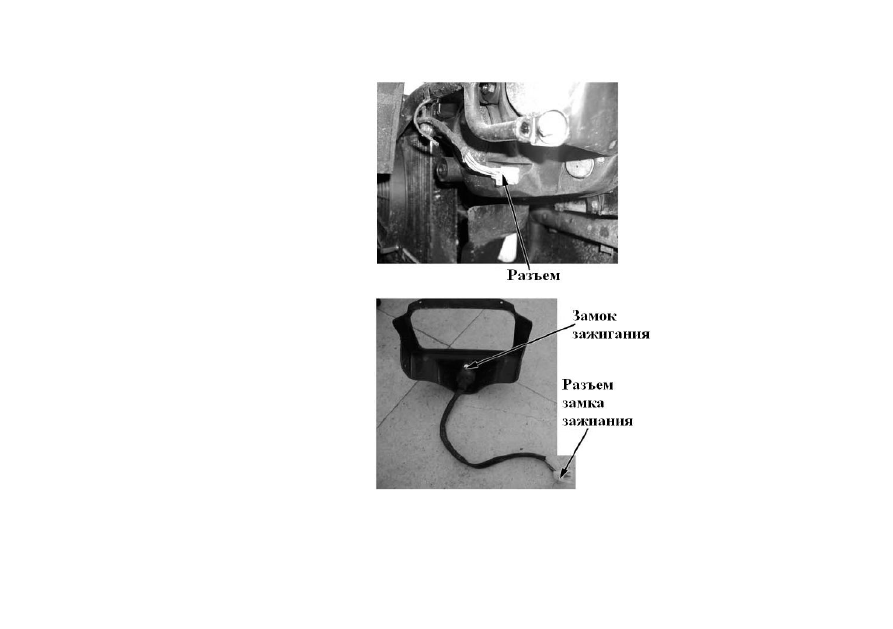

Отсоединить разъем передней фары.
При сборке произвести процедуру в обратном
порядке.

Примечание:
При сборке избегать повреждения главного кабеля.

После замены произвести регулировку луча передней
фары.

Примечание:
Правильно проложить основные кабели и провода.


Контроль замка зажигания


Снять переднюю верхнюю крышку.
Отсоединить 4–контактный разъем ключа зажигания.









115

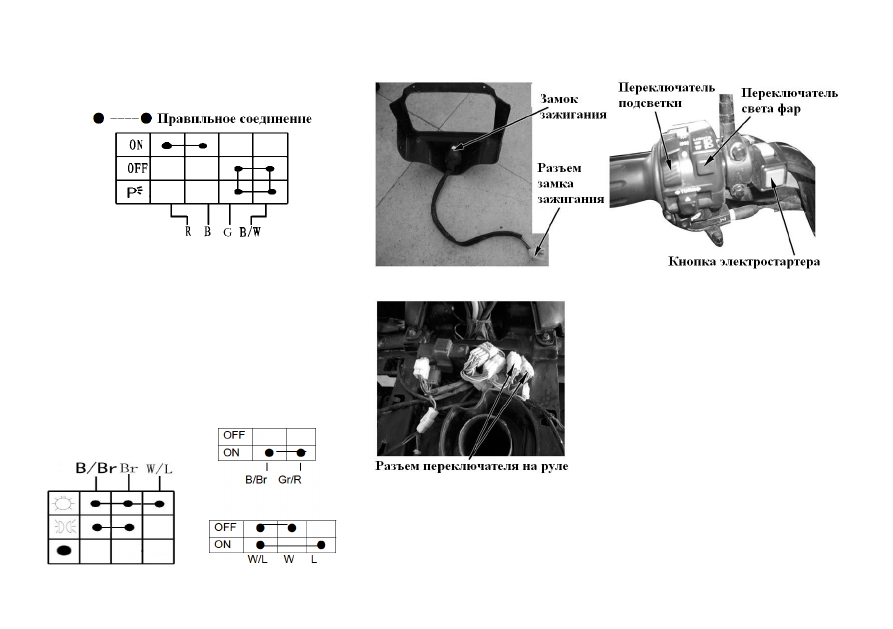

Проверить в соответствии со следующей таблицей
контакты на выводах разъема:



Снять переднюю крышку приборной панели, заднюю
крышку приборной панели, отсоединить
4–контактный замка зажигания, снять болт и замок
зажигания.
При сборке выполнить обратную процедуру.

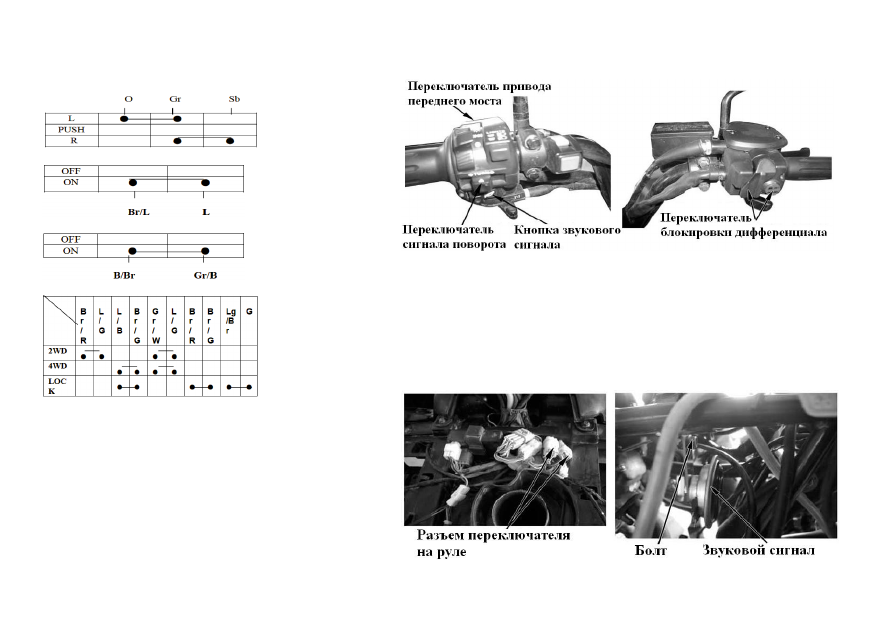

Переключатель руля


Снять переднюю верхнюю крышку, отсоединить
правый и левый переключатели руля. Проверить в
соответствии с нижеследующей таблицей на контакт
на разъемах:














116


Переключатель указателя поворота



Переключатель звукового сигнала



Включение привода на передний мост



Переключатель блокировки дифференциала



При неисправности переключателя руля заменить его.

Переключатель стоп–сигнала

Отсоединить разъем переключателя стоп–сигнала и
проверить наличие контакта на выводах. Нажать рычаг
тормоза – наличие контакта.
Нет контакта: Заменить переключатель стоп–сигнала.

Звуковой сигнал

Контроль: снять решетку переднего воздушного клапана,
отсоединить звуковой сигнал. Подключить к нему
аккумулятор на 12В и убедиться, что выдается звуковой
сигнал. При неисправном звуковом сигнале заменить его.
