Квадроцикл CF500A. Руководство - часть 27



105



Приемная катушка


Примечание:
Замеры проводить после правильного подключения
всех проводов.
Проверять при наличии давления в цилиндре и
правильно установленными свечой и ее колпачком.
Если свеча вынута, пиковое напряжение будет
подниматься.
Снять левостороннюю панель.

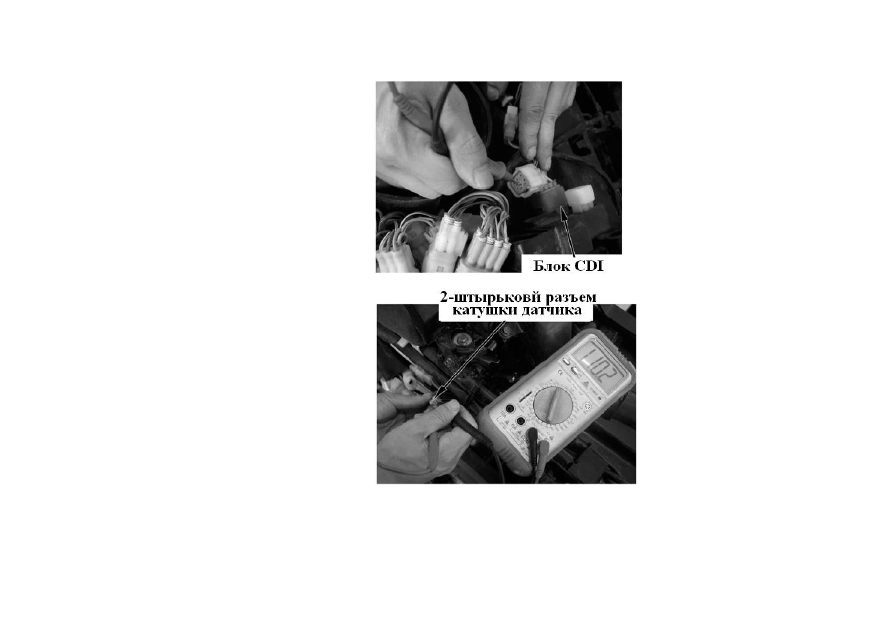

Отсоединить разъем CDI.

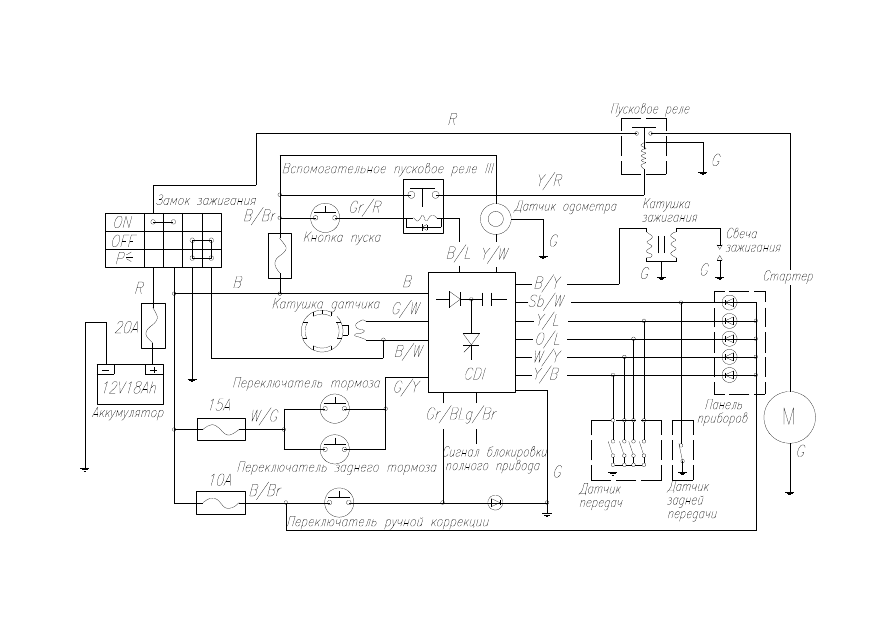

Подсоединить разъем осциллографа пикового
напряжения к следующему разъему на основном
кабеле.
Специальные инструменты: Осциллограф пикового
напряжения  07HGJ–0020100 (Применять совместно с
цифровым тестером со входным сопротивлением
более 10МΩ/DCV).
Соединяемые контакты: синий/желтый (+), – зеленый.
Включить зажигание и пустить двигатель.
Пиковое напряжение: более 0,8В.
Примечание:
При измерении напряжения не касаться контактов во
избежание удара током.
Если пиковое напряжение, получаемое с разъема CDI
неверное, повторить замер пикового напряжения на
2–штырьковом разъеме магнето переменного тока.









106



Датчик


Снять разъем магнето переменного тока, впускной и
выпускной шланги водяного насоса и слить
охлаждающую жидкость, шланг сапуна картера,
глушитель, правостороннюю крышку двигателя.

Примечание:
Статор установлен на правосторонней крышке и
присоединен магнитом ротора. При съеме не
повредите пальцы.

Отсоединить первичный разъем катушки зажигания.
Ослабить болт, снять статор магнето переменного
тока и датчик.

Установка:
Повторить операции в обратном порядке.

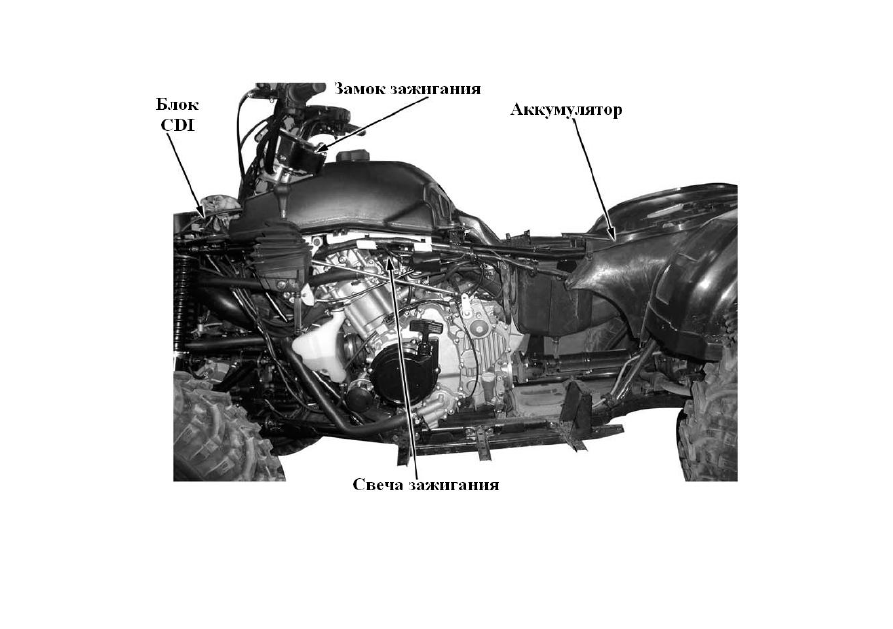

Катушка зажигания


Снять левостороннюю панель, колпачок свечи,
ослабить болт и снять катушку зажигания.

Установка:
Повторить операции в обратном порядке.

Примечание:
Правильно прокладывать провода, кабели и шланги.
