117

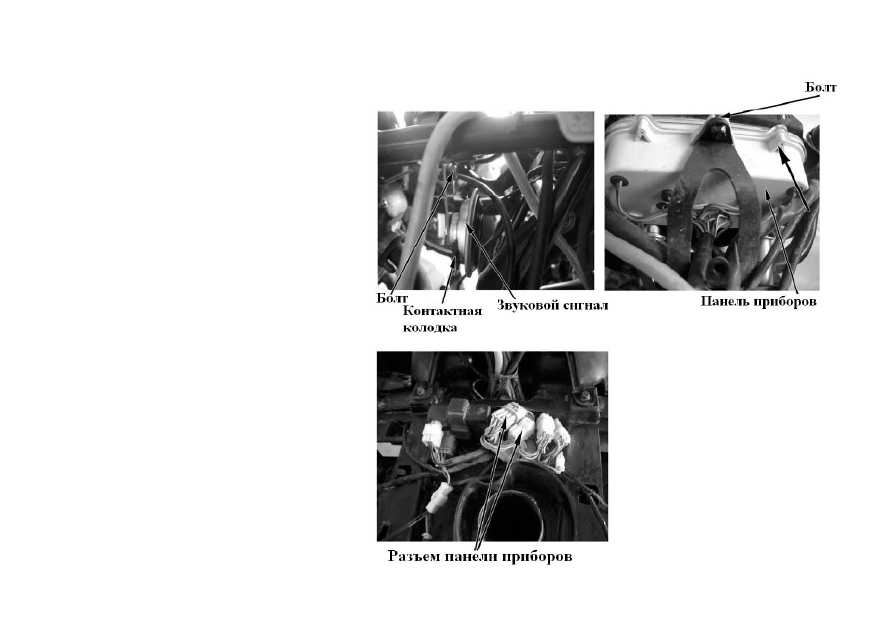

Снятие и установка
Снять клеммную колодку звукового сигнала.
Снять фиксирующий болт и звуковой сигнал.
При сборке произвести обратную процедуру.


Приборная панель


Проехать на квадрицикле на малых оборотах и
проверить показания спидометра.
При неисправном спидометре заменить его.

Снятие и установка
Снять переднюю верхнюю крышку, переднюю
крышку приборной панели.
Отсоединить разъем провода приборной панели.
Снять фиксирующую гайку и снять приборную
панель в направлении, показанном на фото справа.
Процедура сборки – в обратной последовательности.

Примечание:
Правильно проложить основные кабели и провода.









118

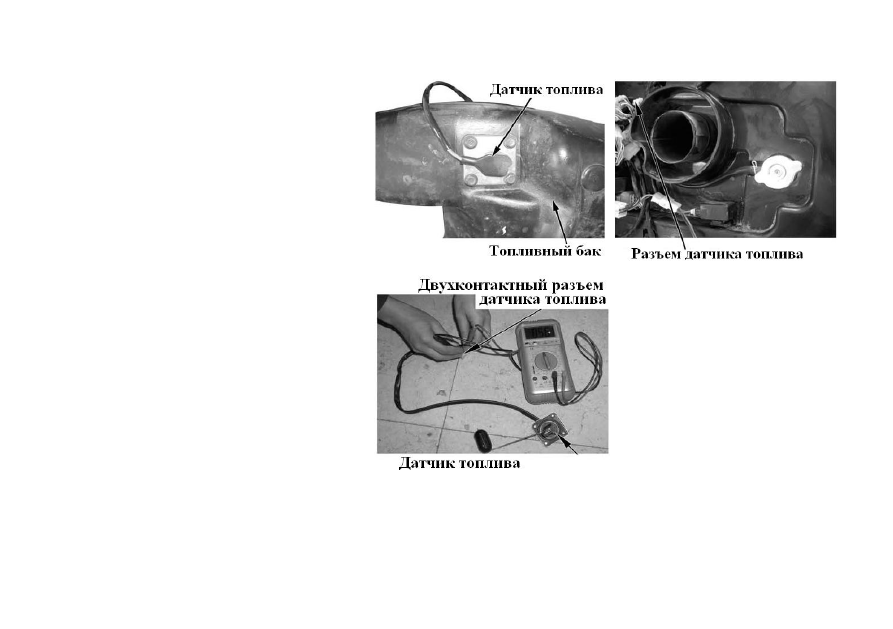

Датчик топлива


Снять верхнюю крышку топливного бака,
4 фиксирующих болта, датчик топлива.
Отсоединить двухконтактный разъем.

Контроль:
Снять датчик топлива.
Подсоединить двухконтактный разъем.
Поставить замок зажигания в положение «ON».
Встряхнуть поплавок датчика топлива, определить его
положение и проверить его соответствие показаниям
измерителя уровня топлива.
При несоответствии проверить главный кабель на
обрыв или замыкание, проверить датчик топлива и
измеритель уровня топлива.
Отсоединить двухконтактный разъем датчика
топлива.
Подключить тестер между выводами 3Р разъема.
Встряхнуть поплавок и измерить сопротивление
поплавка в различных положениях.

Контакты подключения:
Верхний: Синий/Белый–Зеленый: 4–10 Ом (20



С)

Нижний: Синий/Белый–Зеленый: 90–100 Ом (20



С)


Неисправный датчик заменить.









119

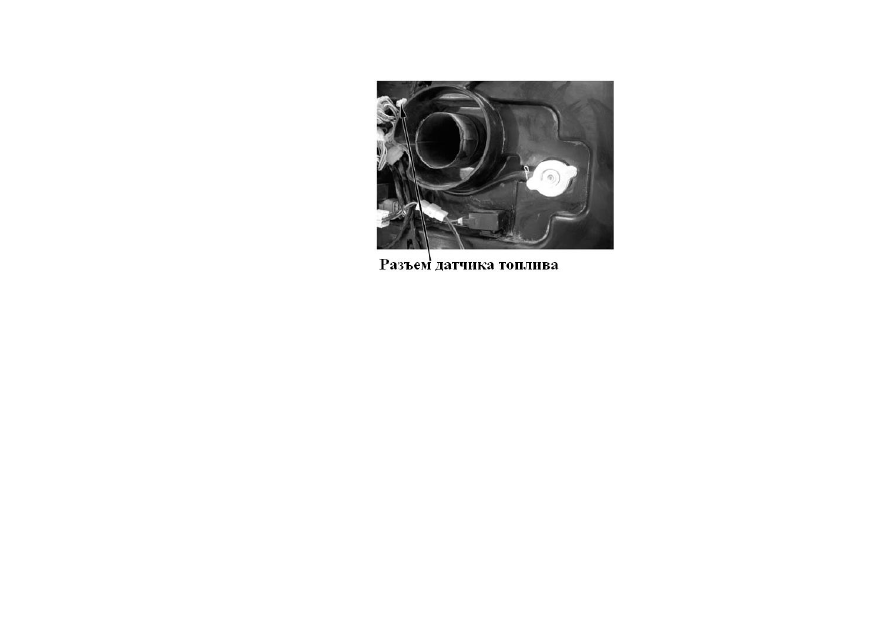

Установка

Вставить датчик топлива в установочное отверстие
топливного бака. Правильно вставить датчик топлива.
Утечка топлива не допускается.
Подсоединить двухконтактный разъем.

Контроль измерителя уровня топлива

Включить питание и проверить нормальную работу
измерителя уровня топлива.
Если измеритель уровня топлива работает нормально,
произвести процедуру сборки в обратном порядке для
установки пластмассовых деталей и сиденья.







120

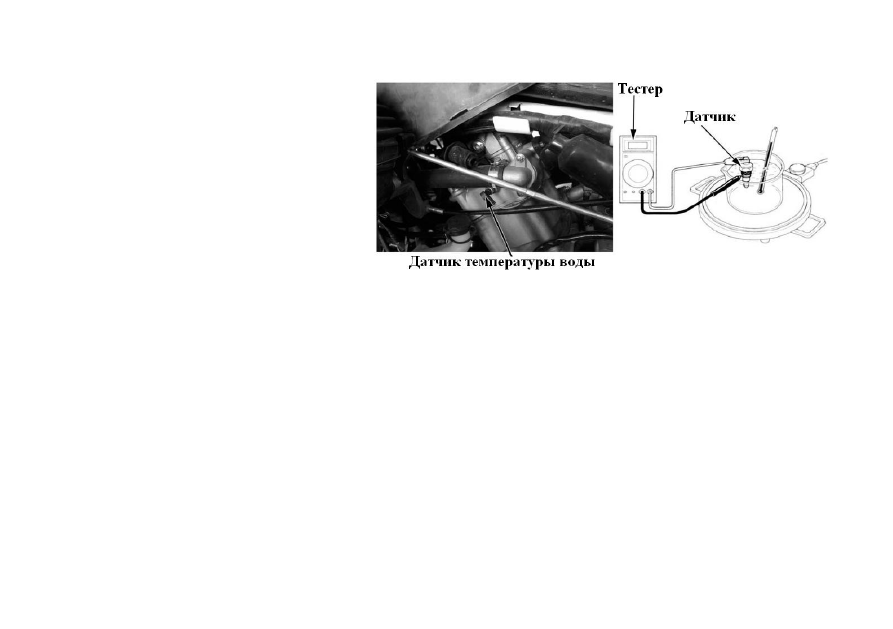

Датчик температуры воды


Предостережение:
Будьте осторожны, чтобы не получить ожог и не
кладите легковоспламеняющиеся материалы
поблизости. Уровень охлаждающей воды должен
достигать порога срабатывания датчика, а глубина от
дна резервуара до верхней поверхности датчика
должна быть более 40 мм.
Перед измерением выдержать температуру воды в
течение 3 минут, не допускать резкого повышения
температуры.
Термометр не должен касаться дна резервуара.
Разборка:
Снять правую боковую панель, отсоединить и снять
датчик.
Поместить датчик в сосуд с охлаждающей водой,
медленно нагреть жидкость и измерить
сопротивление датчика.
Температура



Сопротивление

50



С





154±16 Ом

88



С





52±4 Ом

100



С





27±4 Ом

120



С





16±4 Ом

Если датчик не соответствует данному диапазону,
заменить его.
Установка датчика
Подсоединить разъем датчика температуры воды.
Залить охлаждающую воду и выпустить воздух.
При установке применить обратную процедуру
для монтажа пластмассовых деталей и сиденья.
