DR –Z250K1 (Модель E-24) 8-18



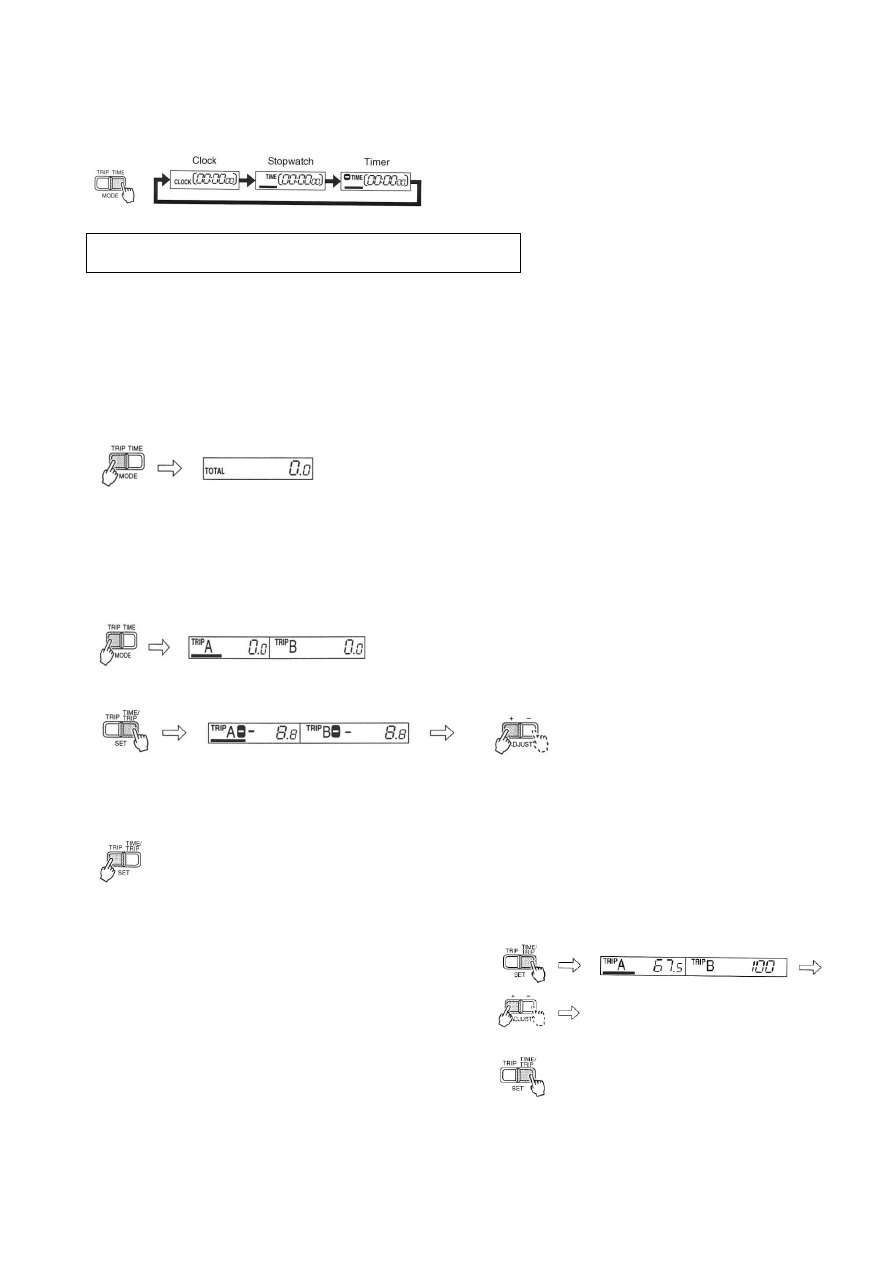

С  каждым  нажатием  кнопки  «MODE  TIME»  дисплей
меняется  между  часами,  секундомером  и  таймером,  как
показано ниже.



!ПРЕДУПРЕЖДЕНИЕ
Не  пользуйтесь  этими    кнопками  во  время  движение,
чтобы избежать езды с одной рукой

ПРИМЕЧАНИЕ:
* Не нажимайте больше одной кнопки за один раз;
* Перед выполнением действий, описанных в этом разделе,
убедитесь  в  том,  что  двигатель  запущен,  чтобы
избежать разряда аккумулятора.

ОДОМЕТР





Отображает общий пробег;




СЧЕТЧИК ПРОБЕГА





Отображает пробег с момента последнего обнуления;


ПРИМЕЧАНИЕ:
Счетчики  пробега  («Пробег  «А»  и  «Пробег  «B»)  могут
использоваться независимо друг от друга.









Переключение между режимами сложения и вычитания;



 (  -  )  –  режим  вычитания,  без  знака  –  режим  сложения
(Изменение кнопкой «ADJUST»);






Нажмите кнопку «SET TRIP», чтобы обнулить пробег;









Отображает

дистанцию

с

калибровочным

коэффициентом (70 – 130%);

Удерживайте кнопку «SET TIME/TRIP» три секунды,


выберите  калибровочный  коэффициент  кнопкой
«ADJUST»,

нажмите кнопку «SET TIME/TRIP», чтобы вернуться
к обычному дисплею.




DR –Z250K1 (Модель E-24) 8-19


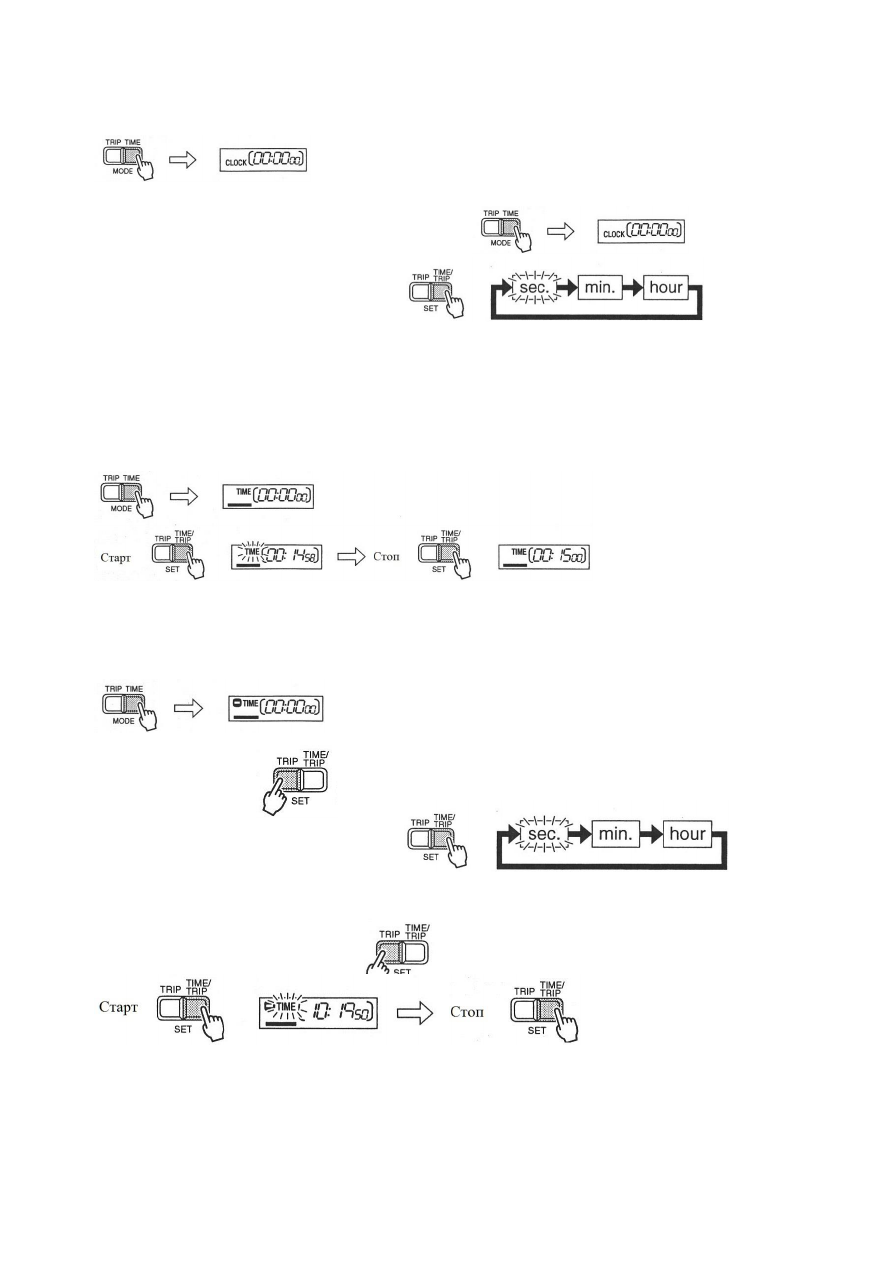

ЧАСЫ





Отображает время (часы, минуты, секунды) в 24-часовом формате









Установка времени;

Удерживайте кнопку «MODE TIME» 3 секунды


Мигающие значения можно изменить


Установите правильное время кнопкой «ADJUST»

Вернитесь на обычный дисплей кнопкой  «TRIP TIME MODE»


СЕКУНДОМЕР



  24-часовой секундомер отображает минуты, секунды и 1/100 секунды при продолжительности

менее часа. После одного часа работы отображаются часы, минуты, секунды.



Удерживайте кнопку «TIME/TRIP SET» 3 секунды, чтобы сбросить секундомер.


ТАЙМЕР



  24-часовой таймер (или обратный таймер) отображает минуты, секунды и 1/100 секунды при

продолжительности менее часа. После одного часа работы отображаются часы, минуты, секунды.





Установите таймер









Мигающие значения можно изменить


Установите время обратного отсчета кнопкой «ADJUST»


Подтвердите введенные значения




Удерживайте кнопку «TIME/TRIP SET» 3 секунды, чтобы сбросить секундомер.




DR –Z250K1 (Модель E-24) 8-20

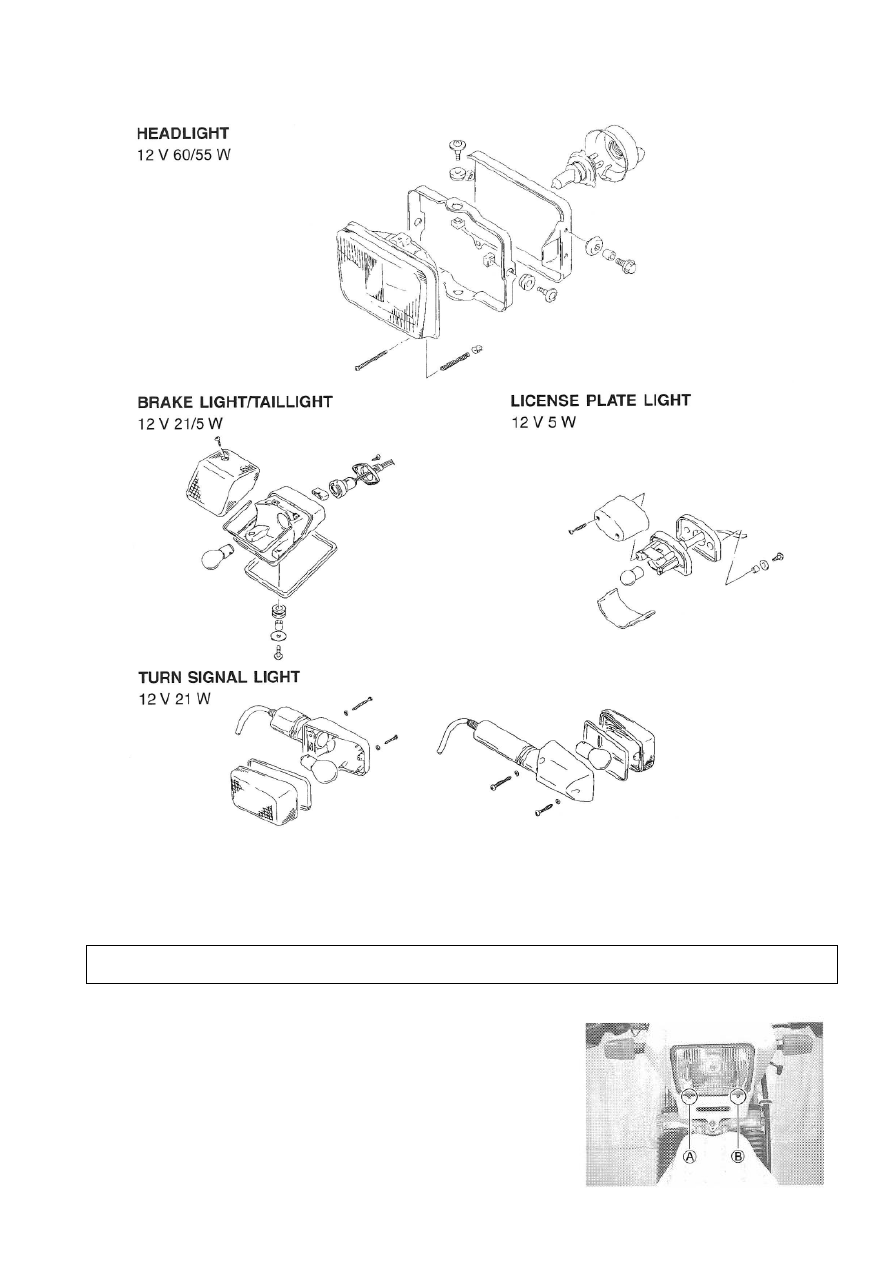

ЛАМПЫ

HEADLIGHT – Фара головного света, 12В 60/55Ватт
BRAKE LIGHT/TAILLIGHT – Лампа стоп-сигнала/заднего габаритного огня, 12В 21/5Ватт
LICENSE PLATE LIGHT – Лампа подсветки номера, 12В 5Ватт
TURN SIGNAL LIGHT – Лампа указателя поворота, 12В 21Ватт

!ВНИМАНИЕ
Если вы притронулись к лампе голыми руками, очистите ее тканью, смоченной в спирте или
мыльной воде, чтобы избежать преждевременного выхода лампы из строя.



РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПУЧКА СВЕТА
ФАРЫ





Отрегулируйте пучок света фары в горизонтальном и

вертикальном направлениях.
(А) – Вертикальная регулировка;
(B) – Горизонтальная регулировка;




DR –Z250K1 (Модель E-24) 8-21



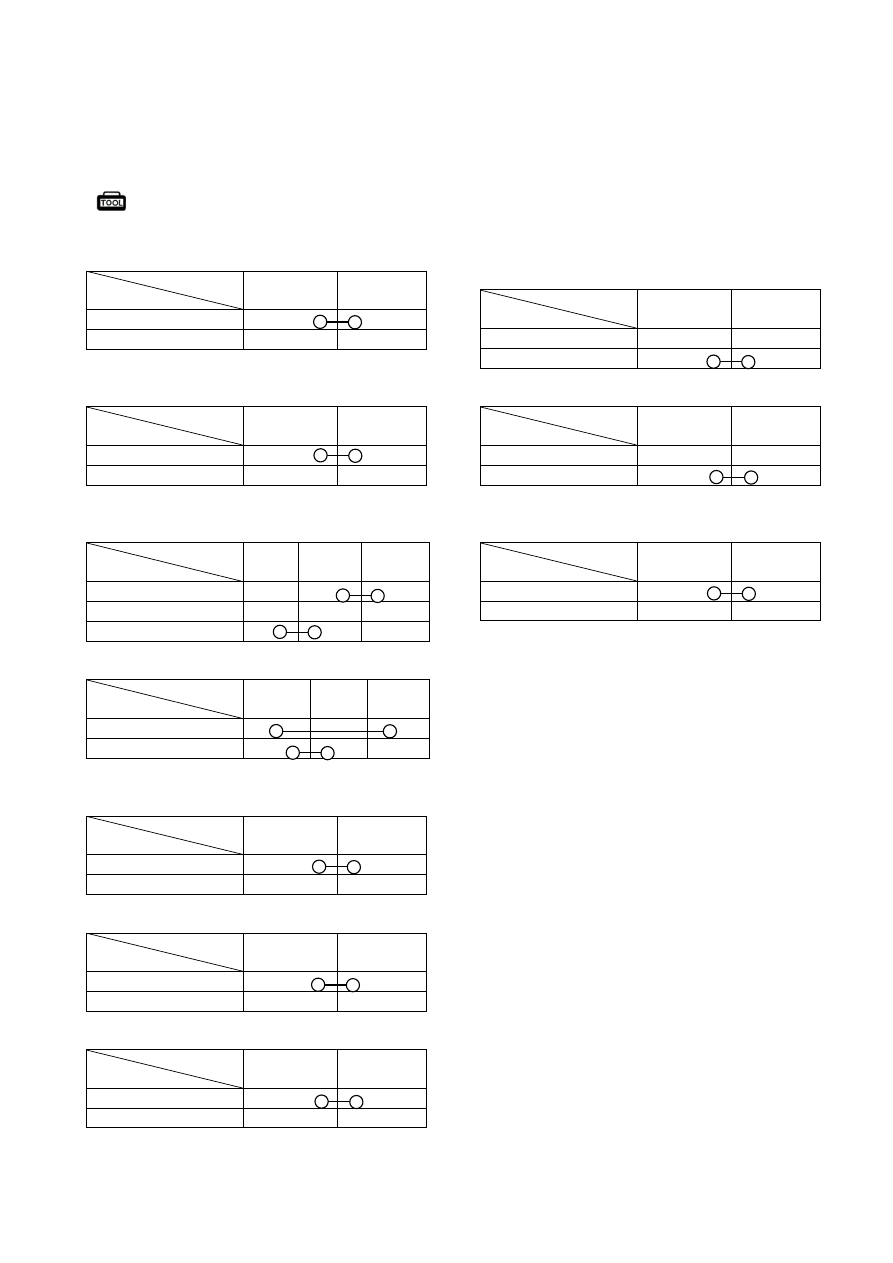

ПЕРЕКЛЮЧАТЕЛИ




Измерьте проводимость каждого переключателя, используя тестер. Если обнаружена неисправность, то
замените соответствующий переключатель новым.


Инструмент: 09900-25008 – Мультитестер



ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
                      Цвет
Положение

Красный

Оранж.

ON





OFF






ПЕРЕКЛЮЧАТЕЛЬ ОСТАНОВА
ДВИГАТЕЛЯ
                      Цвет
Положение

Оранж./

Желт.

Оранж./

Белый

RUN





OFF






ПЕРЕКЛЮЧАТЕЛЬ СИГНАЛА
ПОВОРОТА
                      Цвет
Положение

Св.

зел.

Св.

синий

Синий

L







PUSH







R








ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР
                      Цвет
Положение

Желт./

Бел.

Бел.

Желт.

HI







LO








КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ РУЧКИ
СЦЕПЛЕНИЯ
                      Цвет
Положение

Желт./

Зелен.

Желт./

Зелен.

ON





OFF






СИГНАЛИЗАТОР ПЕРЕДНЕГО ТОРМОЗА
                      Цвет
Положение

Черный

Черн./

Красн.

ON





OFF






СИГНАЛИЗАТОР ЗАДНЕГО ТОРМОЗА
                      Цвет
Положение

Оранж.

Белый/

Черный

ON





OFF








КНОПКА СТАРТЕРА
                      Цвет
Положение

Оранж./

Белый

Желт./

Зелен.

*





PUSH






КНОПКА ЗВУКОВОГО СИГНАЛА
                      Цвет
Положение

Черн./

Синий

Черн./

Белый

*





PUSH






КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
«НЕЙТРАЛИ»
                      Цвет
Положение

Синий

Земля

ON





OFF






ЦВЕТА ПРОВОДОВ:
B – Черный
Bl – Синий
Lbl – Светло-синий
Lg – Светло-зеленый
O – Оранжевый
R – Красный
W – Белый
Y – Желтый
B/Bl – Черный с синей полосой (Черн./Синий)
B/R – Черный с красной полосой
(Черн./Красн.)
B/W – Черный с белой полосой
(Черн./Белый)
O/W – Оранжевый с белой полосой
(Оранж./Белый)
O/Y – Оранжевый с желтой полосой
(Оранж./Желт.)
W/B – Белый с черной полосой
(Белый/Черный)
Y/G – Желтый с зеленой полосой
(Желт./Зелен.)
Y/W – Желтый с белой полосой
(Желт./Бел.)
