Мотоцикл Сузуки DR-Z250. Руководство - часть 62

DR –Z250K1 (Модель E-24) 8-22

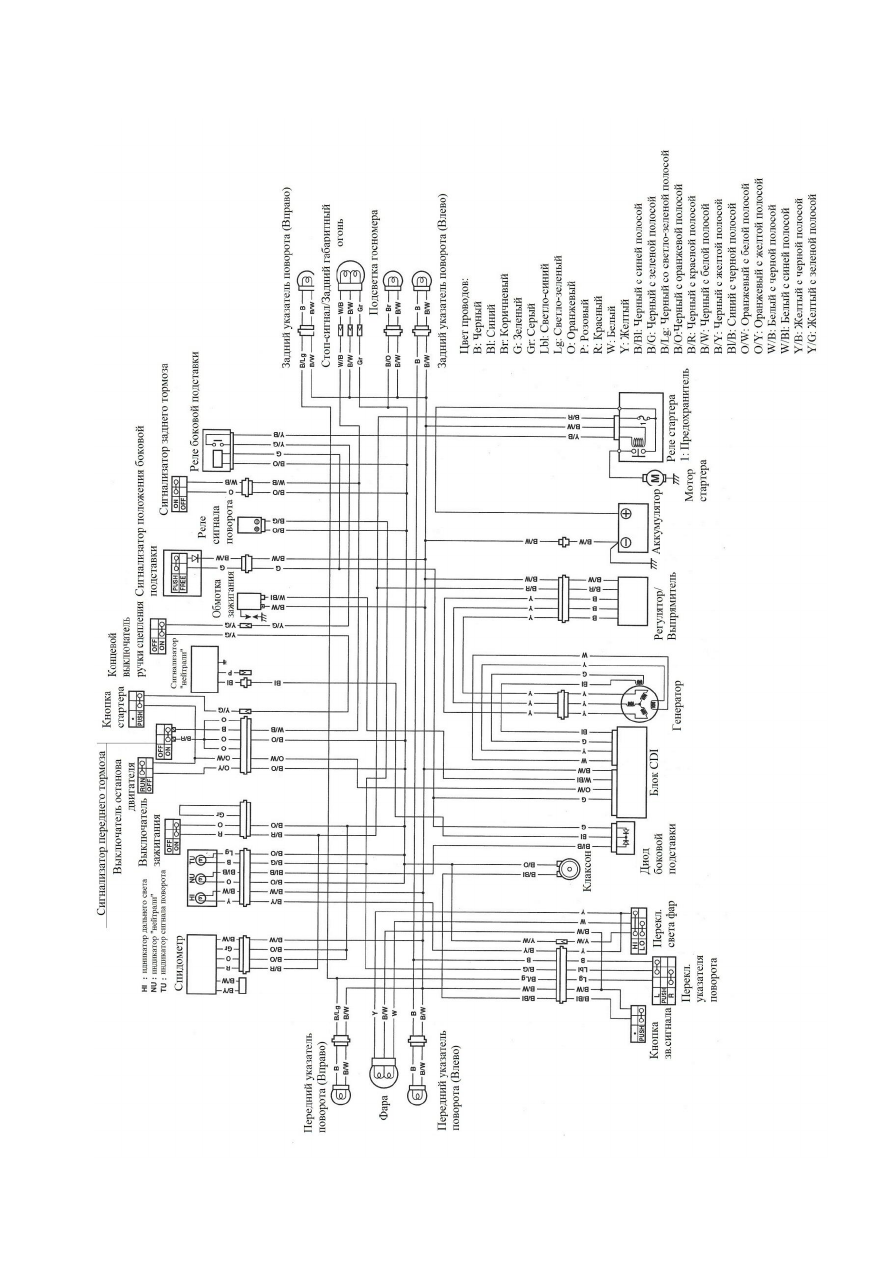

ЭЛЕКТРОСХЕМЫ





DR –Z250K1 (Модель E-24) 8-23



РАЗВОДКА ПРОВОДОВ, КАБЕЛЕЙ И ГИБКИХ ШЛАНГОВ.

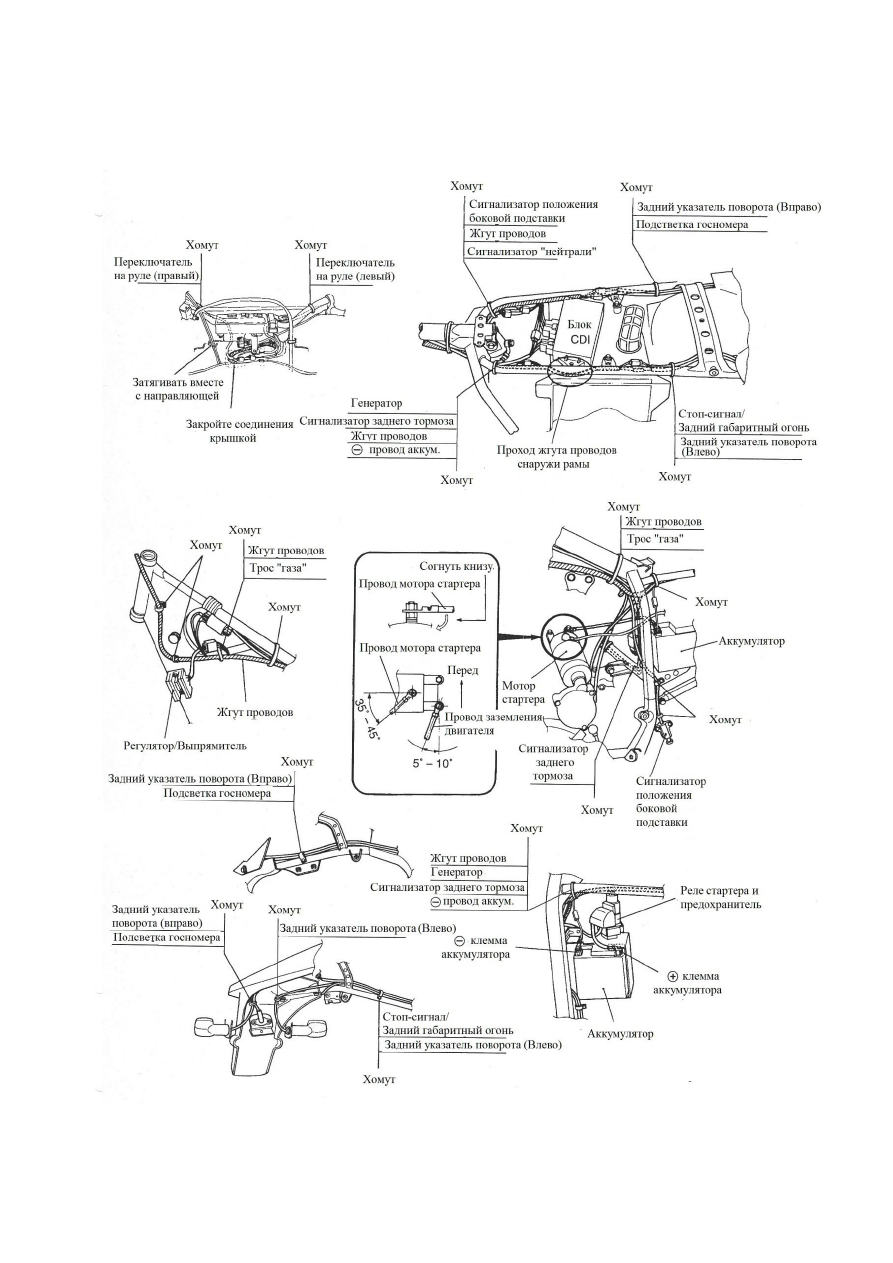

РАЗВОДКА ПРОВОДОВ.








DR –Z250K1 (Модель E-24) 8-24

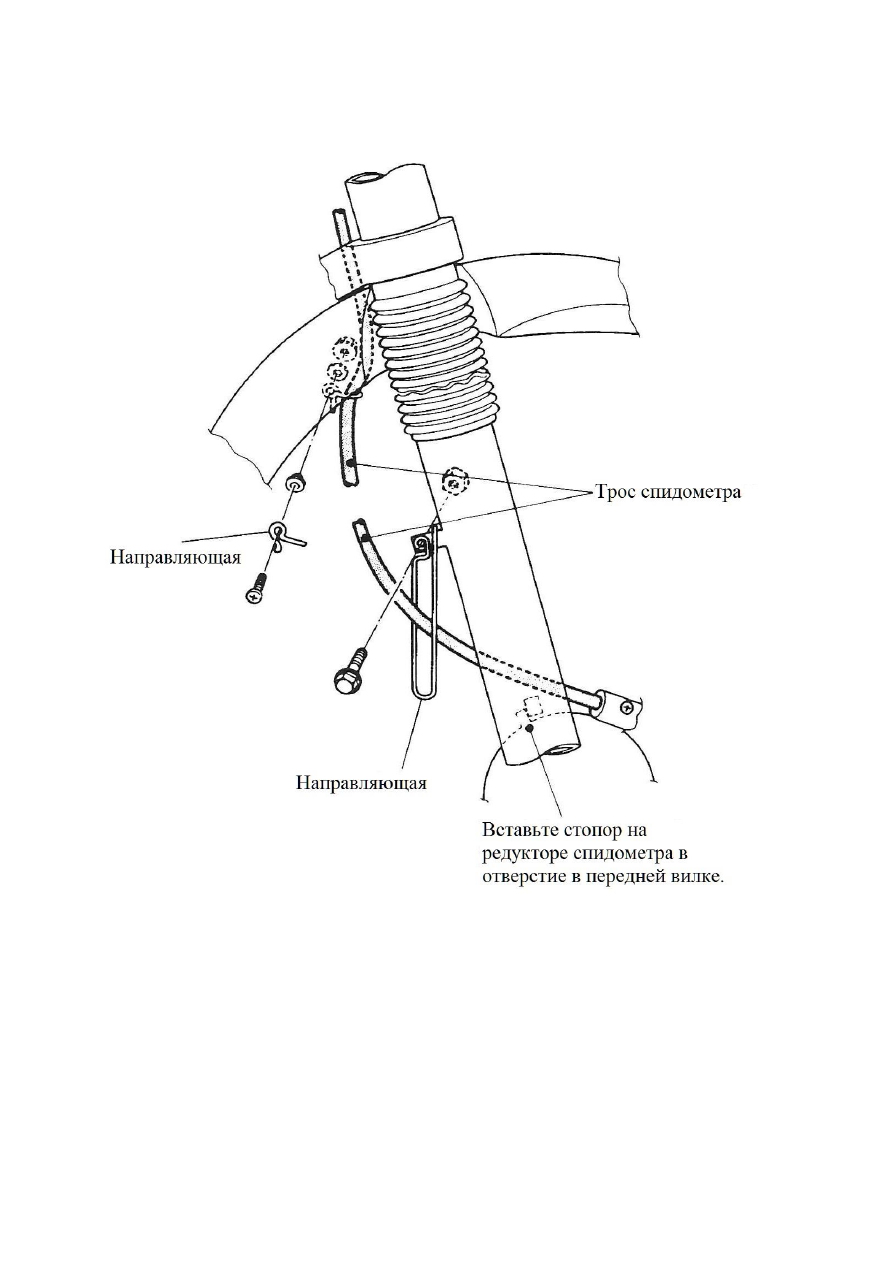

ТРОС СПИДОМЕТРА











DR –Z250K1 (Модель E-24) 8-25

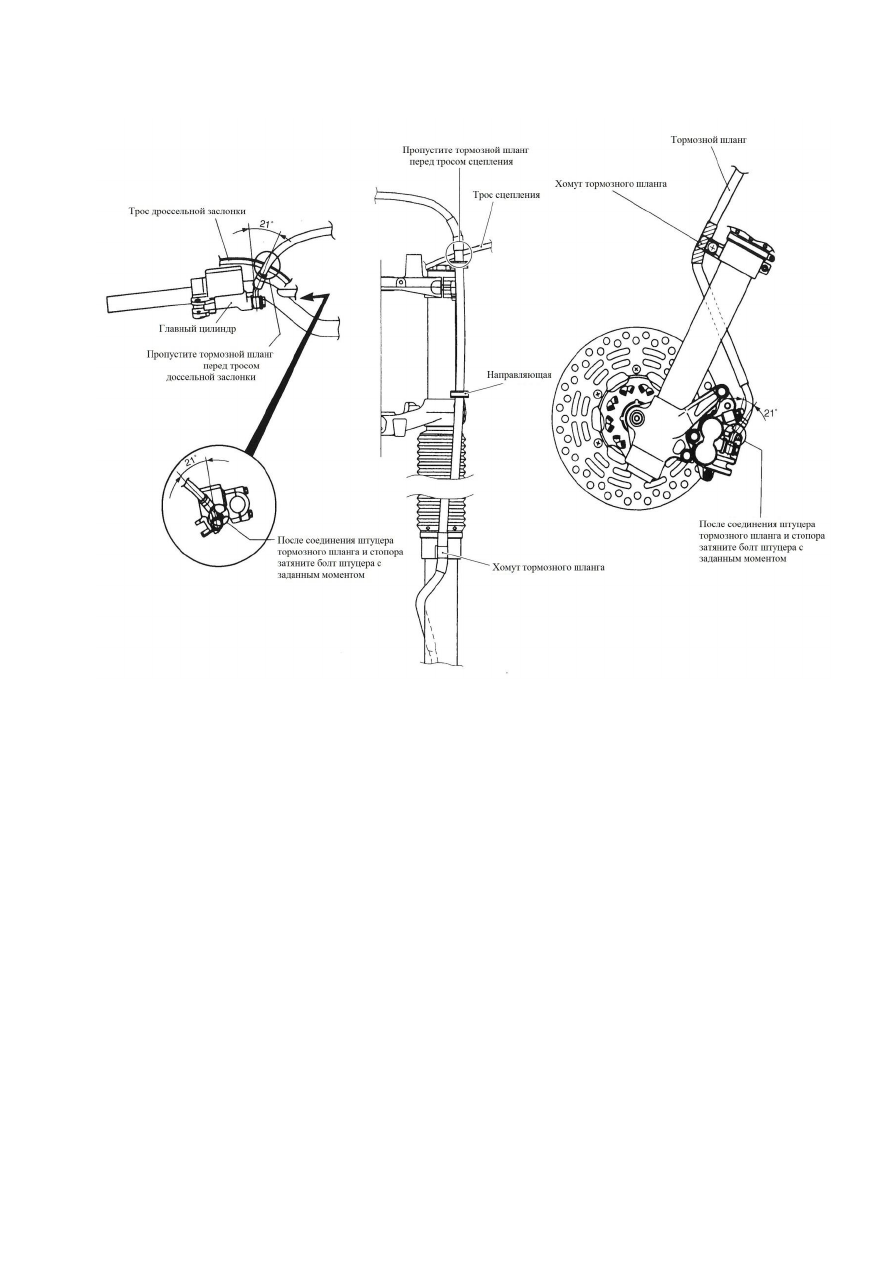

РАЗВОДКА ШЛАНГА ЗАДНЕГО ТОРМОЗА
